简述水泥工艺流程图(精)

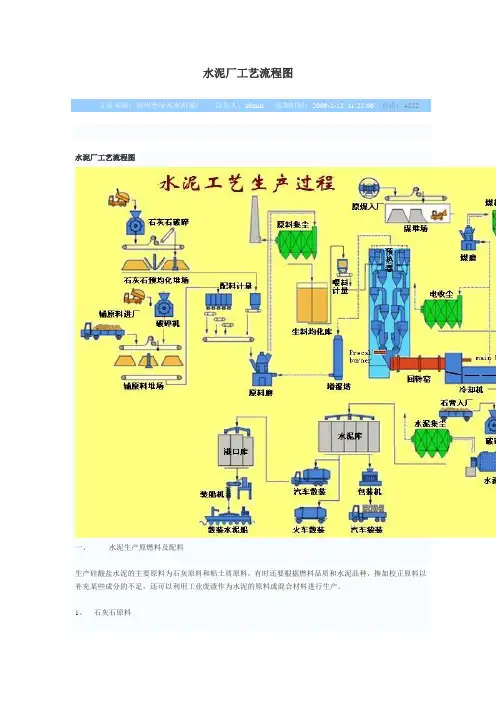

水泥厂工艺流程图
水泥厂工艺流程图文章来源：徐州奎陵水泥机械厂添加人：admin 添加时间：2009-2-12 11:25:06点击：4552水泥厂工艺流程图一、水泥生产原燃料及配料生产硅酸盐水泥的主要原料为石灰原料和粘土质原料，有时还要根据燃料品质和水泥品种，掺加校正原料以补充某些成分的不足，还可以利用工业废渣作为水泥的原料或混合材料进行生产。
1、石灰石原料石灰质原料是指以碳酸钙为主要成分的石灰石、泥灰岩、白垩和贝壳等。
石灰石是水泥生产的主要原料，每生产一吨熟料大约需要1.3吨石灰石，生料中80%以上是石灰石。
2、黏土质原料黏土质原料主要提供水泥熟料中的、、及少量的。
天然黏土质原料有黄土、黏土、页岩、粉砂岩及河泥等。
其中黄土和黏土用得最多。
此外，还有粉煤灰、煤矸石等工业废渣。
黏土质为细分散的沉积岩，由不同矿物组成，如高岭土、蒙脱石、水云母及其它水化铝硅酸盐。
3、校正原料当石灰质原料和黏土质原料配合所得生料成分不能满足配料方案要求时（有的含量不足，有的和含量不足）必须根据所缺少的组分，掺加相应的校正原料（1）硅质校正原料含80%以上（2）铝质校正原料含30%以上（3）铁质校正原料含50%以上二、硅酸盐水泥熟料的矿物组成硅酸盐水泥熟料的矿物主要由硅酸三钙（）、硅酸二钙（）、铝酸三钙（）和铁铝酸四钙（）组成。
三、工艺流程1、破碎及预均化（1）破碎水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。
石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥厂的物料破碎中占有比较重要的地位。
破碎过程要比粉磨过程经济而方便，合理选用破碎设备和和粉磨设备非常重要。
在物料进入粉磨设备之前，尽可能将大块物料破碎至细小、均匀的粒度，以减轻粉磨设备的负荷，提高黂机的产量。
物料破碎后，可减少在运输和贮存过程中不同粒度物料的分离现象，有得于制得成分均匀的生料，提高配料的准确性。
流程图——水泥厂主要生产工艺流程
水泥厂主要生产工艺流程水泥生产过程主要分为三个阶段，即生料制备、熟料烧成和水泥粉磨(俗称“两磨一烧")。
其生产工艺总流程示意见图3—1。
采用五级旋风预热及窑外分解的新型干法水泥的生产工艺流程说明如下：（1)石灰石破碎及储存由自备汽车从矿山运来的石灰石经生产能力为500-600t/h的PCF2022单段锤式破碎机破碎后，进入φ80m 的圆形预均化堆场中均化,圆形预均化堆场储量23100t，储期8。
6d。
（2）粘土、铁粉储存粘土、铁粉分别由汽车运进厂内的堆栅储存，粘土的储量是5600吨储期11。
2d；铁粉的储量是1600吨，储期13。
1d。
储存在堆栅的粘土、铁粉由铲车送入斗式提升机，经斗式提升机分别送入2—φ5×10m的钢板库中储存，储量分别为200吨、250吨。
（3）原煤的储存原煤进厂后堆放在一30×160m的堆栅中，储量5000吨，储存期16。
8天.原煤经预破碎后,由皮带机、斗式提升机送到煤粉制备车间的原煤仓.（4）生料制备出预均化堆场的石灰石经皮带机送入一座φ8×20m配料库，粘土、铁粉通过共用提升机各自进入一座φ5×10m的钢板配料库。
出配料库的三种原料经电子皮带秤计量，并由QCS系统进行控制。
配制后的混合的混合料经由皮带输送机送入HRM3400立式磨内,在磨机入口处设有锁风阀。
出磨生料经连续取样器取样，并经多元素分析仪分析,分析结果输入配料计算机与标准值进行比较,计算后发出修改指令,重新调整各物料的喂料量,使配料保持在精度±2％的范围内。
含综合水分约3。
5%左右的物料由锁风喂料机喂入磨内，同时从磨机底部抽入热风。
经磨辊碾磨过的物料在风环处被高速气流带起,经分离器分离后，粗物料落回磨内继续被碾压，细粉随气流出磨，经收尘器收下即为成品。
从窟尾预热器引来的320℃左右的高温废气,分成二路:一路经多管冷却器、混合室至窑尾袋收尘器;一路进出料磨作为烘干介质，出生料磨的废气由磨房主排风机引入混合室与从高温风机过来的废气混合后进入窑尾收尘器，净化后排入大气。
水泥生产工艺流程图
水泥生产工艺流程水泥的生产工艺可以简述为两磨一烧，即原料要经过采掘、破碎、磨细和混匀制成生料，生料经1450℃的高温烧成熟料，熟料再经破碎，与石膏或其他混合材一起磨细成为水泥。
一、水泥生产的生料制备1 破碎工艺水泥生产过程中，很大一部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。
2生料的预均化工艺原料预均化，实现原料的初步均化，。
3 生料的烘干工艺烘干工艺是将生料通过烘干机加热干燥。
烘干设备有回转式和悬浮式烘干机、烘干塔等，回转式烘干机内温度约700℃，排放废气量约1300m3/t料。
4 生料的粉磨工艺二、水泥生产的煅烧目前大中型水泥厂多使用回转窑，小型水泥厂多使用立窑，我国还有50﹪以上的水泥仍使用立窑生产。
1 立窑煅烧立窑工艺的设备是静止的竖窑，分为普通立窑和机械化立窑，属于半干法生产。
立窑的日产量已达250～300t／d。
立窑又分普通立窑和机立窑，普通立窑采用间歇式生产，能耗热耗较高，产生的废气量约3900立米/吨熟料，粉尘浓度15g/m3。
2 新型干法旋窑煅烧它是在旋窑煅烧增加预分解窑与悬浮预热工艺。
生料在预热器以内悬浮状态或沸腾状态下与热气流进行热交换，又在分解炉中加入占总燃料用量50～60％的燃料，使生料在入窑前的碳酸钙分解率达80％以上。
预热分解把生料的预热和部分分解由预热器来完成，代替回转窑部分功能。
（1）物料分散换热80%在入口管道内进行的。
喂入预热器管道中的生料，在与高速上升气流的冲击下，物料折转向上随气流运动，同时被分散。
（2）气固分离当气流携带料粉进入旋风筒后，被迫在旋风筒筒体与内筒（排气管）之间的环状空间内做旋转流动，并且一边旋转一边向下运动，由筒体到锥体，一直可以延伸到锥体的端部，然后转而向上旋转上升，由排气管排出。
（3）预分解预分解技术是在预热器和回转窑之间增设分解炉和利用窑尾上升烟道，设燃料喷入装置，使燃料燃烧的放热过程与生料的碳酸盐分解的吸热过程，在分解炉内以悬浮态或流化态下迅速进行，使入窑生料的分解率提高到90％以上。
水泥生产工艺流程图
（1）破碎水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。
石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥机械的物料破碎中占有比较重要的地位。
（2）原料预均化预均化技术就是在原料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。
2、生料制备水泥生产过程中，每生产1吨硅酸盐水泥设备至少要粉磨3吨物料（包括各种原料、燃料、熟料、混合料、石膏），据统计，干法水泥生产线粉磨作业需要消耗的动力约占全厂动力的60%以上，其中生料粉磨占30%以上，煤磨占约3%，水泥粉磨约占40%。
因此，合理选择粉磨设备和工艺流程，优化工艺参数，正确操作，控制作业制度，对保证产品质量、降低能耗具有重大意义。
3、生料均化新型干法水泥生产过程中，稳定入窖生料成分是稳定熟料烧成热工制度的前提，生料均化系统起着稳定入窖生料成分的最后一道把关作用。
4、预热分解水泥机械把生料的预热和部分分解由预热器来完成，代替回转窑部分功能，达到缩短回窑长度，同时使窑内以堆积状态进行气料换热过程，移到预热器内在悬浮状态下进行，使生料能够同窑内排出的炽热气体充分混合，增大了气料接触面积，传热速度快，热交换效率高，达到提高窑系统生产效率、降低熟料烧成热耗的目的。
（1）物料分散换热80%在入口管道内进行的。
喂入预热器管道中的生料，在与高速上升气流的冲击下，物料折转向上随气流运动，同时被分散。
（2）气固分离当气流携带料粉进入旋风筒后，被迫在旋风筒筒体与内筒（排气管）之间的环状空间内做旋转流动，并且一边旋转一边向下运动，由筒体到锥体，一直可以延伸到锥体的端部，然后转而向上旋转上升，由排气管排出。
（3）预分解预分解技术的出现是水泥设备煅烧工艺的一次技术飞跃。
它是在预热器和回转窑之间增设分解炉和利用窑尾上升烟道，设燃料喷入装置，使燃料燃烧的放热过程与生料的碳酸盐分解的吸热过程，在分解炉内以悬浮态或流化态下迅速进行，使入窑生料的分解率提高到90%以上。

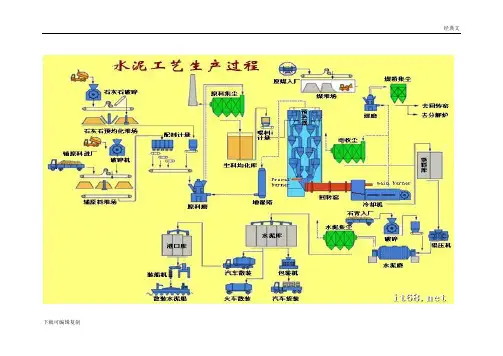

水泥厂工艺流程(配图)
下载可编辑复制一、水泥生产原燃料及配料生产硅酸盐水泥的主要原料为石灰原料和粘土质原料，有时还要根据燃料品质和水泥品种，掺加校正原料以补充某些成分的不足，还可以利用工业废渣作为水泥的原料或混合材料进行生产。
1、石灰石原料石灰质原料是指以碳酸钙为主要成分的石灰石、泥灰岩、白垩和贝壳等。
石灰石是水泥生产的主要原料，每生产一吨熟料大约需要1.3吨石灰石，生料中80%以上是石灰石。
2、黏土质原料黏土质原料主要提供水泥熟料中的、、及少量的。
天然黏土质原料有黄土、黏土、页岩、粉砂岩及河泥等。
其中黄土和黏土用得最多。
此外，还有粉煤灰、煤矸石等工业废渣。
黏土质为细分散的沉积岩，由不同矿物组成，如高岭土、蒙脱石、水云母及其它水化铝硅酸盐。
3、校正原料当石灰质原料和黏土质原料配合所得生料成分不能满足配料方案要求时（有的含量不足，有的和含量不足）必须根据所缺少的组分，掺加相应的校正原料（1）硅质校正原料含80%以上（2）铝质校正原料含30%以上（3）铁质校正原料含50%以上下载可编辑复制二、硅酸盐水泥熟料的矿物组成硅酸盐水泥熟料的矿物主要由硅酸三钙（）、硅酸二钙（）、铝酸三钙（）和铁铝酸四钙（）组成。
三、工艺流程1、破碎及预均化（1）破碎水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。
石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥厂的物料破碎中占有比较重要的地位。
破碎过程要比粉磨过程经济而方便，合理选用破碎设备和和粉磨设备非常重要。
在物料进入粉磨设备之前，尽可能将大块物料破碎至细小、均匀的粒度，以减轻粉磨设备的负荷，提高黂机的产量。
物料破碎后，可减少在运输和贮存过程中不同粒度物料的分离现象，有得于制得成分均匀的生料，提高配料的准确性。
（2）原料预均化预均化技术就是在原料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。
水泥生产工艺流程（附详细图解）一看就懂
水泥生产工艺流程（附详细图解）一看就懂水泥：是将黏土与石灰石配合烧制成块（熟料）再经磨细而成水硬性胶凝材料。
起源实际意义上的水泥发明在19世纪初由英国人阿斯普丁（J.Aspolin）发明的，称为波特兰水泥。
成分水泥熟料是制成水泥粉末的主要原料。
不同的制造商所用的原材料有所差异。
水泥生产发展历史水泥厂分类按生料制备方法分类：· 湿法· 干法按煅烧熟料窑的结构分类：· 立窑生产· 回转窑生产各种主要的生产方式的对比水泥生产流程典型水泥熟料生产线的工艺流程1) 石灰山矿山概念· 水泥主要原材料石灰石通过爆破矿山所得。
· 石灰石通过工具运输走以供破碎之用。
控制单元· 破碎机、输送设备、收尘设备、长皮带。
2) 石灰石破碎及储存原料的储存及预均化概念· 破碎是利用机械方法将大块物料变成小块物料的过程。
· 从矿山开采来的石灰石等原材料块度都较大，所以都需要破碎。
· 原料的储存及预均化。
控制单元· 平板喂料机属于破碎系统的喂料设备，采用变频调速调节破碎机的喂料量。
· 起动属重载启动，选型须大一档需配制动电阻。
· 破碎机（高压电机）。
· 收尘器。
· 皮带机。
· 堆取料机（一般带控制箱）一般只进行配电设计。
3) 原料配料概念· 根据熟料成分的需求配制符合要求的生料。
控制单元· 收尘设备· 电子皮带秤（调速）· 输送设备4) 原料粉磨概念· 生料，由石灰质原料、少量矫正原料按比例配合，粉磨到一定细度的物料。
控制单元· 生料磨、电收尘器、风机、废气处理（增湿塔）· 原料磨选粉机一般采用变频调速，用于调节原料细度，起动属重载启动，选型大一档。
5) 生料均化及输送6) 窑尾预热器、分解炉、回转窑、窑头箆冷机7) 窑尾预热器概念· 生料粉在旋风预热器系统中与高温热气在悬浮状态下进行热交换。
水泥厂生产工艺流程图
水泥厂生产工艺流程图
水泥厂生产工艺流程图主要包括原材料准备、烧制过程、磨矿过程和包装运输过程，以下是对这些工艺的详细介绍：
首先是原材料准备。
水泥生产的原材料主要包括石灰石、粘土和铁矿石。
这些原材料首先经过采矿和破碎，然后通过运输设备将其输送到预混料堆场。
在预混料堆场，原材料按照一定的比例进行配料，然后通过输送带进入磨机。
接下来是烧制过程。
在磨机中，原材料经过研磨和混合后成为粉状物料，这些物料被称为生料。
生料在高温下进入旋转窑中进行烧制。
旋转窑是一种特殊的设备，可以使生料在内部进行流动燃烧。
在旋转窑中，生料经过不断的升温、分解和反应，最终烧成熟料。
熟料由旋转窑底部排出，并通过冷却器进行冷却。
然后是磨矿过程。
熟料进入水泥磨矿系统进行细磨。
首先，熟料经过破碎设备进行初磨，然后进入水泥磨机进行进一步的细磨。
水泥磨机是一种粉磨设备，可以将熟料磨成细度适中的水泥粉末。
磨矿过程中可以添加适量的矿物掺合料，如石膏、矿渣等，以调节水泥的性能。
磨好的水泥粉末通过空气输送系统进入水泥储存仓，等待包装。
最后是包装运输过程。
水泥厂对水泥进行包装，一般采用纸袋或水泥罐进行包装封装。
包装完成后，水泥袋经过称重、堆垛等工序，最终通过货车或火车运输到目的地。
在运输过程中，水泥要防止潮湿和堆压，以保证质量。
总结起来，水泥厂生产工艺流程图可以简单描述为：原材料准备→烧制过程→磨矿过程→包装运输过程。
这个过程涉及到多个设备和步骤的协同配合，以确保水泥的质量和资源的高效利用。
水泥厂工艺流程图
水泥厂工艺流程图点击：4552水泥厂工艺流程图一、水泥生产原燃料及配料生产硅酸盐水泥的主要原料为石灰原料和粘土质原料，有时还要根据燃料品质和水泥品种，掺加校正原料以补充某些成分的不足，还可以利用工业废渣作为水泥的原料或混合材料进行生产。
1、石灰石原料石灰质原料是指以碳酸钙为主要成分的石灰石、泥灰岩、白垩和贝壳等。
石灰石是水泥生产的主要原料，每生产一吨熟料大约需要1.3吨石灰石，生料中80%以上是石灰石。
2、黏土质原料黏土质原料主要提供水泥熟料中的、、及少量的。
天然黏土质原料有黄土、黏土、页岩、粉砂岩及河泥等。
其中黄土和黏土用得最多。
此外，还有粉煤灰、煤矸石等工业废渣。
黏土质为细分散的沉积岩，由不同矿物组成，如高岭土、蒙脱石、水云母及其它水化铝硅酸盐。
3、校正原料当石灰质原料和黏土质原料配合所得生料成分不能满足配料方案要求时（有的含量不足，有的和含量不足）必须根据所缺少的组分，掺加相应的校正原料（1）硅质校正原料含80%以上（2）铝质校正原料含30%以上（3）铁质校正原料含50%以上二、硅酸盐水泥熟料的矿物组成硅酸盐水泥熟料的矿物主要由硅酸三钙（）、硅酸二钙（）、铝酸三钙（）和铁铝酸四钙（）组成。
三、工艺流程1、破碎及预均化（1）破碎水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。
石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥厂的物料破碎中占有比较重要的地位。
破碎过程要比粉磨过程经济而方便，合理选用破碎设备和和粉磨设备非常重要。
在物料进入粉磨设备之前，尽可能将大块物料破碎至细小、均匀的粒度，以减轻粉磨设备的负荷，提高黂机的产量。
物料破碎后，可减少在运输和贮存过程中不同粒度物料的分离现象，有得于制得成分均匀的生料，提高配料的准确性。
（2）原料预均化预均化技术就是在原料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。
水泥生产工艺流程图

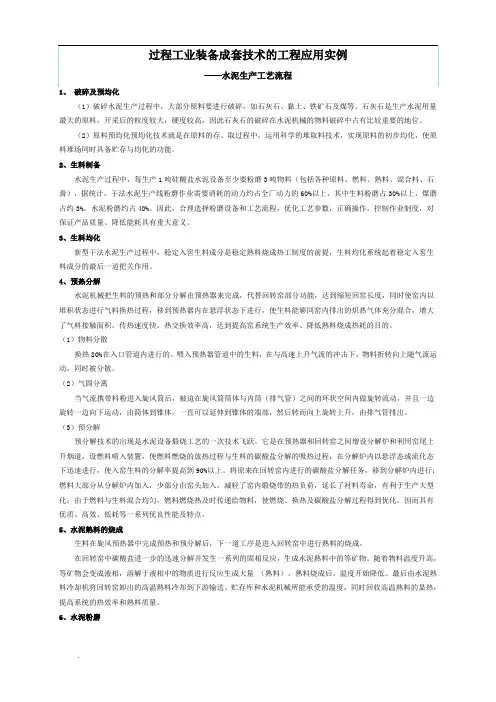

过程工业装备成套技术的工程应用实例——水泥生产工艺流程1、破碎及预均化（1）破碎水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。
石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥机械的物料破碎中占有比较重要的地位。
（2）原料预均化预均化技术就是在原料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。
2、生料制备水泥生产过程中，每生产1吨硅酸盐水泥设备至少要粉磨3吨物料（包括各种原料、燃料、熟料、混合料、石膏），据统计，干法水泥生产线粉磨作业需要消耗的动力约占全厂动力的60%以上，其中生料粉磨占30%以上，煤磨占约3%，水泥粉磨约占40%。
因此，合理选择粉磨设备和工艺流程，优化工艺参数，正确操作，控制作业制度，对保证产品质量、降低能耗具有重大意义。
3、生料均化新型干法水泥生产过程中，稳定入窖生料成分是稳定熟料烧成热工制度的前提，生料均化系统起着稳定入窖生料成分的最后一道把关作用。
4、预热分解水泥机械把生料的预热和部分分解由预热器来完成，代替回转窑部分功能，达到缩短回窑长度，同时使窑内以堆积状态进行气料换热过程，移到预热器内在悬浮状态下进行，使生料能够同窑内排出的炽热气体充分混合，增大了气料接触面积，传热速度快，热交换效率高，达到提高窑系统生产效率、降低熟料烧成热耗的目的。
（1）物料分散换热80%在入口管道内进行的。
喂入预热器管道中的生料，在与高速上升气流的冲击下，物料折转向上随气流运动，同时被分散。
（2）气固分离当气流携带料粉进入旋风筒后，被迫在旋风筒筒体与内筒（排气管）之间的环状空间内做旋转流动，并且一边旋转一边向下运动，由筒体到锥体，一直可以延伸到锥体的端部，然后转而向上旋转上升，由排气管排出。
（3）预分解预分解技术的出现是水泥设备煅烧工艺的一次技术飞跃。
它是在预热器和回转窑之间增设分解炉和利用窑尾上升烟道，设燃料喷入装置，使燃料燃烧的放热过程与生料的碳酸盐分解的吸热过程，在分解炉内以悬浮态或流化态下迅速进行，使入窑生料的分解率提高到90%以上。
水泥生产工艺流程图
1.粉尘。
粉尘一直被认为是水泥厂最主要的污染源，在物料的破碎、堆放、粉磨、储存、烘干、输送、烧成、包装及散装出厂等过程中产生。
整个水泥生产线一般有30~40个有组织粉尘排放点，其中排放气体最大的扬尘点是水泥窑。
水泥窑粉尘目前的控制措施主要有袋收尘和电收尘。
对有可能产生无组织排放的堆场、露天输送产生的粉尘采用加盖增湿等控制措施可使无组织排放几乎为零。
其余较小的生产中扬尘点几乎完全采用袋收尘器。
目前水泥厂常用的的袋收尘和电收尘技术都比较成熟，出袋收尘器粉尘设计值一般50mg/m3以下，工厂实际可达到30mg/m3以下，出电收尘器粉尘一般为100mg/m 3或50mg/m3以下，因此目前新建工厂完全可以达到国家环保部门对水泥厂粉尘排放的要求。
2.酸性氧化物SOx和NOx.水泥熟料烧成需要燃烧煤或重油等燃料，由于燃料中存在硫和氮，空气中也有大量的氮，燃烧时会产生SOx（SO2和SO3）和NOx（主要为一氧化氮NO和二氧化氮NO2）。
①SOx的控制措施主要为采用低硫的原、燃料。
②NOx的控制措施主要为合理降低α，但此时应注意，不应使窑和分解炉的机械和化学不完全燃烧损失增加，以及排烟中有毒物增加。
因此，合理降低α应按排出有害物质最少为原则。
也可安装脱氮装置或低温煅烧。
3.CO2.水泥厂排出的温室气体主要指CO2，水泥生产中直接产生CO2气体的主要来源是煤粉的燃烧和生料中CaCO3的分解。
采用纯低温余热发电技术、控制硅酸盐水泥的总产量和开发低钙水泥、加大使用代替熟料的混合材等，都是减少CO2排放量的好方法。
4.噪声。
水泥厂的噪音主要来自磨机、空压机、罗茨鼓风机、高压离心通风机、破碎机、各种泵等设备。
这些设备附近的噪音等级一般都在90分贝以上。
水泥厂磨机的噪音最大，大型球磨机的噪音在120分贝左右，一般用厂房隔音和采用吸音材料来吸收球磨机噪音。
粉磨技术的发展方向是采用立磨代替球磨机粉磨，不但粉磨效率高于球磨，而且噪音问题也同时得到解决。
水泥生产工艺流程图
过程工业装备成套技术的工程应用实例——水泥生产工艺流程1、破碎及预均化（1）破碎水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。
石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥机械的物料破碎中占有比较重要的地位。
（2）原料预均化预均化技术就是在原料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。
2、生料制备水泥生产过程中，每生产1吨硅酸盐水泥设备至少要粉磨3吨物料（包括各种原料、燃料、熟料、混合料、石膏），据统计，40%。
34（1换热散。
（2（3设燃料率提高到5生料在旋风预热器中完成预热和预分解后，下一道工序是进入回转窑中进行熟料的烧成。
在回转窑中碳酸盐进一步的迅速分解并发生一系列的固相反应，生成水泥熟料中的等矿物。
随着物料温度升高，等矿物会变成液相，溶解于液相中的物质进行反应生成大量（熟料）。
熟料烧成后，温度开始降低。
最后由水泥熟料冷却机将回转窑卸出的高温熟料冷却到下游输送、贮存库和水泥机械所能承受的温度，同时回收高温熟料的显热，提高系统的热效率和熟料质量。
6、水泥粉磨水泥机械是水泥制造的最后工序，也是耗电最多的工序。
其主要功能在于将水泥熟料（及胶凝剂、性能调节材料等）粉磨至适宜的粒度（以细度、比表面积等表示），形成一定的颗粒级配，增大其水化面积，加速水化速度，满足水泥浆体凝结、硬化要求。
7、水泥包装水泥出厂有袋装和散装两种发运方式。
图1.新型干法水泥生产工艺流程图图2.新型干法水泥生产工艺流程简述图3.新型干法水泥生产工艺流程图图4.新型干法水泥生产现场。
水泥生产工艺流程简述
水泥生产工艺流程简述稍微了解水泥生产工艺的人，提到水泥的生产都会说到“两磨一烧”，它们即是：生料制备、熟料煅烧、水泥粉磨。
水泥：凡细磨物料，加适量水后，成塑性浆状，即能在空气硬化，又能在水中硬化的水硬性胶凝材料，并能把沙石等材料牢固地胶结在一起的叫水泥。
一般来讲，水泥行业生产的是硅酸盐水泥，硅酸盐水泥是一种细致的、通常为灰色的粉末，它由钙 ( 来自石灰石 )、硅酸盐、铝酸盐 ( 黏土 ) 以及铁酸盐组成。
在一个硅酸盐水泥工厂中，水泥生产有以下几个主要阶段：生料的准备·石灰石是水泥生产的主要原材料，大多数工厂都位于石灰石采石场附近，以尽量降低运输成本。
·通过爆破或者使用截装机来进行原料 ( 石灰石、页岩、硅土和黄铁矿 ) 的提取。
·原料被送至破碎机，在那里经过破碎或锤击变成碎块。
·压碎的石灰石和其它原料通常覆盖储存，以防受外界环境的影响，同时也可最大程度地减小灰尘。
·在大多数情况下，采石场和水泥厂会需要分离的或单独的电源设备。
生料磨·在生料磨车间，原料被磨得更细，以保证高质量的混合。
·在此阶段使用了立磨和球磨，前者利用滚筒外泄的压力将通过的材料碾碎，后者则依靠钢球对材料进行研磨。
·至今为止，生料磨所消耗电能的大部分并未被用来破碎材料，而是转化成了热能损耗。
因此这里就存在一种经济化的需求，希望能够对生料磨车间进行调节，将能量损失保持在尽可能低的水平。
·使用一种优化粉磨过程的电气自动化系统是很有必要的。
·生料最终被运输到均化堆场进行储藏和进一步的材料混合。
熟料生产·熟料球形结块的直径必须在 0.32-5.0cm 范围之内，它们是在原料之间的化学反应中产生的。
·高温处理系统包括三个步骤：烘干或预热、煅烧 ( 一次热处理，在其过程中生成氧化钙 ) 以及焙烧 ( 烧结 )。
·煅烧是此工序中的核心部分。
水泥生产工艺流程图
过程工业装备成套技术的工程应用实例——水泥生产工艺流程1、破碎及预均化（1）破碎水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。
石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥机械的物料破碎中占有比较重要的地位。
（2）原料预均化预均化技术就是在原料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。
2、生料制备水泥生产过程中，每生产1吨硅酸盐水泥设备至少要粉磨3吨物料（包括各种原料、燃料、熟料、混合料、石膏），据统计，干法水泥生产线粉磨作业需要消耗的动力约占全厂动力的60%以上，其中生料粉磨占30%以上，煤磨占约3%，水泥粉磨约占40%。
因此，合理选择粉磨设备和工艺流程，优化工艺参数，正确操作，控制作业制度，对保证产品质量、降低能耗具有重大意义。
3、生料均化新型干法水泥生产过程中，稳定入窖生料成分是稳定熟料烧成热工制度的前提，生料均化系统起着稳定入窖生料成分的最后一道把关作用。
4、预热分解水泥机械把生料的预热和部分分解由预热器来完成，代替回转窑部分功能，达到缩短回窑长度，同时使窑内以堆积状态进行气料换热过程，移到预热器内在悬浮状态下进行，使生料能够同窑内排出的炽热气体充分混合，增大了气料接触面积，传热速度快，热交换效率高，达到提高窑系统生产效率、降低熟料烧成热耗的目的。
（1）物料分散换热80%在入口管道内进行的。
喂入预热器管道中的生料，在与高速上升气流的冲击下，物料折转向上随气流运动，同时被分散。
（2）气固分离当气流携带料粉进入旋风筒后，被迫在旋风筒筒体与内筒（排气管）之间的环状空间内做旋转流动，并且一边旋转一边向下运动，由筒体到锥体，一直可以延伸到锥体的端部，然后转而向上旋转上升，由排气管排出。
（3）预分解预分解技术的出现是水泥设备煅烧工艺的一次技术飞跃。
它是在预热器和回转窑之间增设分解炉和利用窑尾上升烟道，设燃料喷入装置，使燃料燃烧的放热过程与生料的碳酸盐分解的吸热过程，在分解炉内以悬浮态或流化态下迅速进行，使入窑生料的分解率提高到90%以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥粉磨是水泥制造的最后工序，也是耗电最多的工序。其主要功能在于 将水泥熟料（及胶凝剂、性能调节材料等）粉磨至适宜的粒度（以细度、比表 面积等表示），形成一定的颗粒集配，增大其水化面积，加速水化速度，满足 水泥浆体凝结、硬化要求。
7、水泥包装 水泥出厂有袋装和散装两种发运方式。
5、水泥孰料的烧成
生料在旋风预热器中完成预热和预分解后，下一道工序是进入回转窑中进 行熟料的烧成。 在 回转窑中碳酸盐进一步的迅速分解并发生一系列的固相反应，生成水泥熟料 中的等矿物。随着物料温度升高近时，等矿物会变成液相，溶解于液相中的 和 进行反应生成大量 （熟料）。熟料烧成后，温度开始降低。最后由水泥熟料冷 却机将回转窑卸出的高温熟料冷却到下游输送、储存库和水泥磨所能承受的温 度，同时回收高温熟料的显 热，提高系统的热效率和熟料质量。
1、破碎及预均化
（1）破碎水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石 及煤等。石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石 灰石的破碎在水泥厂的物料破碎中占有比较重要的地位。
（2） 原料预均化 预均化技术就是在原料的存、取过程中，运用科学的堆取料 技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。
3、生料均化
新型干法水泥生产过程中，稳定入窖生料成分是稳定熟料烧成热工制度的前提， 生料均化系统起着源自定入窖生料成分的最后一道把关作用。
4、预热分解
把生料的预热和部分分解由预热器来完成，代替回转窑部分功能，达到缩短回窑 长度，同时使窑内以堆积状态进行气料换热过程，移到预热器内在悬浮状态下进行， 使 生料能够同窑内排出的炽热气体充分混合，增大了气料接触面积，传热速度快，热 交换效率高，达到提高窑系统生产效率、降低熟料烧成热耗的目的。
2、生料制备
水泥生产过程中，每生产1吨硅酸盐水泥至少要粉磨3吨物料（包括各种原料、燃 料、熟料、混合料、石膏），据统计，干法水泥生产线粉磨作业需要消耗的动力约 占 全厂动力的60%以上，其中生料粉磨占30%以上，煤磨占约3%，水泥粉磨约占 40%。因此，合理选择粉磨设备和工艺流程，优化工艺参数，正确操作，控制 作业制 度，对保证产品质量、降低能耗具有重大意义。
