发电厂电气设备课件一次二次回路讲解
二次回路识图
以展开图、屏面布置图、端子排图为依据。 （由制造厂绘制）
A、屏背面展开图---以屏的结构在安装
接线图上展开为平面图来表示。屏背面部分
装设仪表、控制开关、信号设备和继电器；
屏侧面装设端子排；屏顶的背面或侧面装设
小母线、熔断器、附加电阻、小刀开关、警
铃、蜂鸣器等。
ST
电路符号
常闭（动断）触头
ST
电路符号
第二十四页，编辑于星期二：二十二点 四十五 分。
1.5 接触器
弹簧
~~380
主触头
动作过程 线圈通电 衔铁被吸合
线圈
铁芯 衔铁
M
电机
3~
触头闭合
辅助 触头
电机接通 电源
第二十五页，编辑于星期二：二十二点 四十五 分。
接触器
~ 220
~~380
M 3~
动作过程 线圈通电
线，电流互感器，电压互感器和避雷器等。
一次接线又称电气主接线，主接线是将一次
设备按照一定的功能要求，互相连接而成的 电路。
第三页，编辑于星期二：二十二点 四十五分。
二次设备是指对一次设备进行监 察，控制，测量，调整和保护的 低压设备，又称辅助设备，它包 括控制，信号，测量监察，同期， 继电保护装置。安全自动装置和 操作电源等设备。
D、在安装接线图上表示二次设备---屏背面接
线图中，设备的左右方向正好与屏面布置图相反
（背视图）；屏后看不见的二次设备轮廓线用虚线
画出；稍复杂的设备内部接线（如各种继电器）也
画出，电流表、功率表则不画；各设备的内部引出
端子（螺钉），用一小圆圈画出并注明端子的编号。
第十九页，编辑于星期二：二十二点 四十五分。
发电厂电气设备课件一次二次回路讲解ppt
检查继电保护装置软件、定值设置，消除软件故障或重 新设定定值。
故障类型2
继电保护装置拒动
• 原因
继电保护装置硬件故障或外部信号干扰，导致拒动作。
• 处理方法
检查继电保护装置硬件、外部信号情况，消除硬件故障 或采取抗干扰措施。
THANK YOU.
隔离开关控制回路
隔离开关控制回路概述
隔离开关控制回路是变电站中用于控 制隔离开关的分合及状态显示的重要 回路。
隔离开关控制回路的组 成
隔离开关控制回路主要由操作机构、 控制器、电动机、限位开关、接触器 等元件组成。
隔离开关控制回路的原 理
当合闸信号发出后，电动机启动，通 过齿轮和丝杆传动，将隔离开关合闸 ，同时限位开关动作，切断电动机电 源。当分闸信号发出后，电动机反向 启动，通过齿轮和丝杆传动，将隔离 开关分闸，同时限位开关动作，切断 电动机电源。
重点
在介绍一次二次回路的基本概念和原理的基础上，重点讲解发电厂电气设备一次 二次回路的组成和分类，以及各种一次二次回路的优缺点和应用场景。同时，针 对发电厂电气设备的常见故障和检修方法进行详细介绍。
02
发电机一次回路
发电机定子接线
总结词
发电机定子接线是发电机的重要部分，它的主要作用是 引出三相交流电，以供使用。
04
发电厂继电保护回路
变压器保护回路
瓦斯保护
利用变压器内部故障时产生的 气体进行保护。
差动保护
通过比较变压器两侧电流的差值 来保护变压器。
过电流保护
当变压器外部短路时，通过检测电 流大小来保护变压器。
高压电动机保护回路
启动/停止控制回路
通过接触器和断路器对电动机进行启动和停 止操作。
电气二次回路识图.ppt
二次电路的组成
❖ 1、二次电路是对一次设备的工作进行监视、控制 、测量、调节和保护。它的特殊作用决定了它所 采用的保护元件元件的不同。
❖ 检查熔断器的熔体或熔丝是否选用恰当。
❖ 查盘前标签、盘后标号和设备代号等是否标志齐 全、正确。
❖ 检查端子排上的各种标号是否齐全、正确。
❖ 检查盘内配线是否已绑扎、固定好。
❖ 检查控制电缆应固定牢靠，标牌齐全、清楚，备 用线芯应整齐的排在线束内。
❖ 在屋外潮湿、污秽的场所，还应检查其防雨、防 潮、防尘、防腐蚀等措施能否符合要求。
❖ 按用途分类：
❖ 1、测量回路、继电保护回路、开关控制及信号回 路、断路器和隔离开关的电气闭锁回路及控制电 源回路。
❖ 2、操动回路：包括由操作电源到断路器分、合闸 线圈之间的所有有关元器件组成的回路。这些元 器件如：熔断器、控制开关、中间继电器的触电 和线圈、接线端子等。
❖ 3、信号回路：包括事故信号、预告信号、位置信 号、继电保护及自动装置的启动、动作等信号。
❖ 2、二次电路所配置的仪器如：测量仪表、继电器 、控制和信号元件、自动装置、继电保护装置电 流电压互感器等。
❖ 3、二次回路把这些二次设备按一定的要求连接在 一起以实现所需的逻辑功能的回路。
二次回路的分类
❖ 按电源性质分： ❖ 1、交流电流回路：电流互感器二次侧供电给测量
仪表及继电器的电流线圈等所有电流元件的全部 回路。 ❖ 2、交流电压回路：由电压互感器二次侧供电给测 量仪表及继电器等所有的电压线圈以及信号电源 等的全部回路。 ❖ 3、直流回路：由直流电形成的控制回路等全部回 路。
第11章发电厂二次回路工程图-PPT课件
应遵照上述接线图的一般规定，并且各个单元的连接点不 管在何位置上，都要画在同一个平面上，各个单元用点划线围 框表示，其连接导线可用连续线或中断线表示。在图上标明线 缆号、线号、 接 线 图
五、电缆连系图
表示各独立单元之间电缆连系。是计划电缆敷设工作的基 本依据。
用途 种类
是制造厂配线的依据，也是施工、运行和 维修不可缺少的重要技术文件。
单元接线图 端子接线图 互连接线图 电缆连系图
11-5 接 线 图
（一）接线图的一般规定
图中应示出：
（1）项目及其相对位置，项目代号； （2）端子间的连接关系，端子代号； （3）导线型式、截面积、导线号； （4）需要补充说明的其它内容。
11-1 系统图和框图
一、一次系统图
装有两台单机容量 为6000~12000kW 发电机的发电厂电 气一次系统图
11-1 系统图和框图
二、励磁系统图
11-1 系统图和框图
三、发电机保护和测量仪表配置框图
11-2 布 置 图
布置图是表示电气设备、装置或元器 件在现场、厂房或装置中的位置关系
装有两台单机容量为 6000~12000kW发电 机的发电厂的主控制
11-5 接 线 图
三、单元接线图
端子排设计原则
端子排的排列顺序
（ 1）交流电流回路（不包括自动调励装置的电流回路）。按每组电流互感 器分组，同一保护装置的电流回路，一般排在一起，其中又按标号数字大小 排列，数字小的排在上（前）面，并按U、V、W、N排列。
（2）交流电压回路（不包括自动调励装置的电压回路）。按每组电压互感 器分组，同一保护装置的电压回路，一般排在一起，其中又按标号数字大小 排列，并按U、V、W、L、（试）W、N排列。
供配电工程PPT第7章二次回路
（1）应保证供电的可靠性，最好装设独立的直流操作电源， 以免交流系统故障时，影响操作电源的正常供电。
（2）应具有足够的容量，以保证正常运行时，操作电源母线 (以下简称母线)电压波动范围小于±5％额定值；事故时的母线 电压不低于90％额定值。
（3）波纹系数小于5%。
（4）使用寿命、维护工作量、设备投资、布置面积等应合理。
操作电源系统是由电源设备和供电网络组成的，它 包括直流电源和交流电源系统。其作用是供给上述各回 路工作电源。发电厂和变电站的操作电源多采用直流电 源系统，简称为直流系统，部分小型变电站也可采用交 流电源或整流电源(如硅整流电容储能或电源变换式直流 系统)。
8
二次回路图的分类
原理图
归总式原理图 展开式原理图
继电保护及操作型自动装置回路
继电保护和操作型自动装置回路是由测量机构、传 送机构、执行机构及继电保护和自动装置组成的。其作 用是自动判别一次设备的运行状态，在系统发生故障或 异常运行时，自动跳开断路器，切除故障或发出异常运 行信号，故障或异常运行状态消失后，快速投入断路器， 恢复系统正常运行。
操作电源系统
池组、浮充电设备和相关的开关及测量 仪表组成。
29
蓄 电 池 组 GB 是 由 不参加调节的基本(固定) 蓄电池(n。)和参加调节 的 端 电 池 (n’) 两 部 分 组 成。采用端电池的目的 是为了调节蓄电池的接 入数目，以保证母线电 压稳定。端电池通过端 电池调整器进行调节， 端电池调整器的工作原 理如图所示。
30
2．充电—放电运行方式 充电—放电运行方式就是将已充好电的蓄电池接
带全部直流负荷，即正常运行是处于放电工作状态。 因为交流系统可能在蓄电池任何放电程度下发生

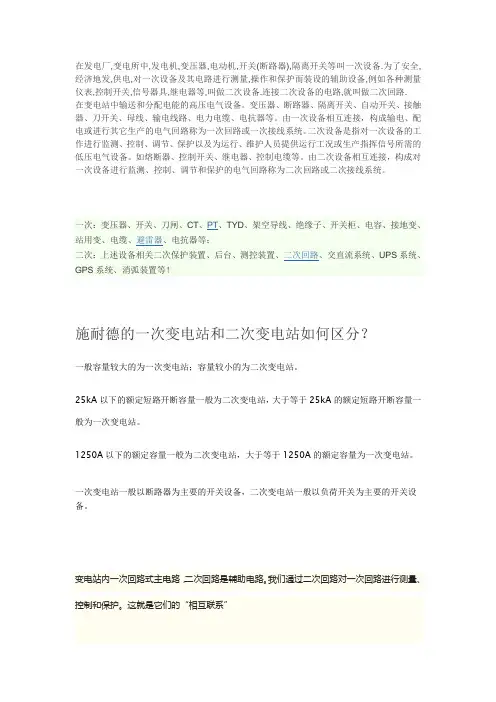

发电厂一次二次
在发电厂,变电所中,发电机,变压器,电动机,开关(断路器),隔离开关等叫一次设备.为了安全,经济地发,供电,对一次设备及其电路进行测量,操作和保护而装设的辅助设备,例如各种测量仪表,控制开关,信号器具,继电器等,叫做二次设备.连接二次设备的电路,就叫做二次回路.在变电站中输送和分配电能的高压电气设备。
变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器等。
由一次设备相互连接，构成输电、配电或进行其它生产的电气回路称为一次回路或一次接线系统。
二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。
如熔断器、控制开关、继电器、控制电缆等。
由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。
施耐德的一次变电站和二次变电站如何区分？一般容量较大的为一次变电站；容量较小的为二次变电站。
25kA以下的额定短路开断容量一般为二次变电站，大于等于25kA的额定短路开断容量一般为一次变电站。
1250A以下的额定容量一般为二次变电站，大于等于1250A的额定容量为一次变电站。
一次变电站一般以断路器为主要的开关设备，二次变电站一般以负荷开关为主要的开关设备。
变电站内一次回路式主电路，二次回路是辅助电路。
我们通过二次回路对一次回路进行测量、控制和保护。
这就是它们的“相互联系”它们的作用、原理是怎么样的？要视具体设备而定。
比如你的110kV变电站的主变压器，它的作用就是将高电压变为低电压。
它的原理就是通过电磁感应将高压绕组的电压转换到低压绕组。
通过电压互感器将高电压（一次电压）转换成低电压（二次电压）的电压量通过控制电缆接到保护屏。
通过电流互感器将大电流（一次电流）转换成小电流（二次电流）的电流量通过控制电缆接到保护屏。
110kV变电站属于高压网络，该地区变电所所涉及方面多，考虑问题多，分析变电所担负的任务及用户负荷等情况，选择所址，利用用户数据进行负荷计算，确定用户无功功率补偿装置。
二次回路的基本知识课件
2009年次回路的重要性
二、符 号 说 明
三、看二次回路图的基本方法
四、原理图、展开图、安装接线图
五、常用电气二次回路图
学习交流PPT
2
一、 二次回路的重要性
学习交流PPT
3
一、 二次回路的重要性
问题的提出：
（1）一次设备？ （2）二次设备？ （3）二次回路包括哪些回路？
• （10）交流回路的标号除用三位数外，前面加注文字符 号。交流回路使用的数字范围是：电压回路为600~799； 电流回路为400~599。它们的个位数字表示不同的回路； 十位数字表示互感器的组数（即电流和电压互感器的组 数）。回路使用的标号组，要与互感器文字符号前的 “数字序号”相对应。如：1TA电流互感器的A相回路标号 应是A411~A419；电压互感器2TV的A相回路标号应是 A621~A629。
13
二、符号说明
图形符号
在二次回路图中，所有断路器和继电器的 触点，都按照它们在正常状态时的位置来 表示。所谓正常位置是指断路器和继电器 的线圈未通电无电压、无外力时，它们的 触点（对断路器系指其辅助触点）所处的 状态。如：继电器常开触点（动合触点）。
学习交流PPT
14
二、符号说明
二次回路常用标准图形文字符号：
学习交流PPT
4
一、 二次回路的重要性
变电站一、二次设备实物图片
学习交流PPT
5
一、 二次回路的重要性
一次设备：
是指直接参加发、输、配电能的系统中使用的电 气设备，如发电机、变压器、电力电缆、输电 线、断路器、隔离开关、电流互感器、电压互 感器、避雷器等。由这些设备连接在一起构成 的电路，称之为一次接线或主接线。
二次回路讲解PPT课件
二次设备：是对一次设备及系统进行 控制、调节、保护和监测的设备。它 包括：控制设备、继电保护和安全自 动装置、测量仪表、信号设备等。
二次回路：由二次设备互相连接，构 成对一次设备进行监测、控制、调节 和保护的电气回路称为二次回路 。
控制回路：由控制开关与控制对象（如断 路器、隔离开关）的传递机构、执行（或 操作）机构组成。其作用是对一次设备进 行“合”、“分”操作。
1）屏面布置图
屏面布置图是指从屏的正面看，按一定 的比例绘出屏上各设备的安装位置、外形 尺寸及中心线的尺寸，并附有设备表，以 便制造厂备料和安装加工的正视图。图中 各设备的排列位置和相互间尺寸要和实际 相符。
2）屏后接线图
屏后接线图是表明屏内各设备之间的连 接情况，以及和端子排的连接情况；标明 各设备的代号、安装单位和型号规格，较 复杂的设备应绘是表明屏内设备和屏外设备连 接关系以及屏上需要装设的端子类型、数 目以及排列顺序的图。
4）解释性图
解释性图是除了原理图、布置图和安装 图以外根据实际需要绘制的图纸。常用的 解释性图有表示生产工艺流程的示意图； 表示操作及动作构成的逻辑框图；电力系 统继电保护、自动装置及测量仪表的配置 图；二次电缆联系图以及二次系统图等。
1）归总式原理接线图
它有如下特点：接线图中的全部仪表、
继电器等设备以整体的形式来表示；接线 图将交流电压、电流回路和直流电源之间 的联系综合地表达在一起；一次回路的有 关部分也画在接线图中，这样可清晰地表 明二次回路对一次回路的辅助作用。其缺 点是不能表明元件的内部接线、端子标号 及导线连接方法等，不能用作施工图纸。
调节回路：是指调节型自动装置。如由 VQC系统对主变进行有载调压、对电容器 进行投切的装置，发电机的励磁调节装置。 它是由测量机构、传送机构、调节器和执 行机构组成。其作用是根据一次设备运行 参数的变化，实时在线调节一次设备的工 作状态，以满足运行要求。
电气一次设备和电气主接线讲义全
电⽓⼀次设备和电⽓主接线讲义全电⽓⼀次设备及主接线第⼀章电⽓设备第1节概述发电⼚变电站的电⽓设备，根据其⽤途常分为⼀次设备和⼆次设备。
⼀次设备是指直接⽣产、输送和分配电能的设备，包括有⽣产变换电能的设备（如发电机、变压器），开关设备（如⾼、低压断路器、隔离开关、接触器等），限流限压设备（如避雷器、电抗器），接地装置，载流导体（如母线、电⼒电缆等）。
⼆次设备是对⼀次设备进⾏控制、测量、监视和保护的电⽓设备，包括测量表计（如电压表、电流表、功率表），继电保护及⾃动装置（如各种继电器、端⼦排），直流设备（如直流发电机、蓄电池）。
下⾯主要针对部分⼀次设备的作⽤和⼯作原理进⾏介绍。
第2节母线在发电⼚变电站中，将发电机、变压器和各种电器连接的导线称为母线。
母线是电⽓主接线和各级电压配电装置中的重要环节。
它的作⽤是汇集和分配电能。
母线按所使⽤的材料可分为铜母线、铝母线和钢母线。
铜母线：具有电阻率低、机械强度⾼、抗腐蚀性强等特点，是很好的导电材料。
但铜的储量少，属贵重⾦属，⼀般在含有腐蚀性⽓体的场合采⽤。
铝母线：电阻率⽐铜⾼，但储量丰富，⽐重⼩，加⼯⽅便，价格便宜，通常情况下采⽤铝母线。
钢母线：机械强度⾼，价格便宜，但钢的电阻率是铜的7倍，⽤于交流时会有很强的集肤效应，所以仅⽤于⾼压⼩容量回路（如电压互感器）。
母线按其截⾯形状可分为矩形母线、管形母线和槽形母线。
矩形母线：具有集肤效应系数⼩、散热条件好、安装简单、连接⽅便等优点，在35kV 及以下的户配电装置中多采⽤矩形母线。
管形母线：是空芯导体，集肤效应系数⼩，且电晕放电电压⾼。
在35kV以上的户外配电装置中⼴泛采⽤。
槽形母线：电流分布⽐较均匀，与同截⾯的矩形母线相⽐，具有集肤效应系数⼩、冷却条件好、⾦属材料的利⽤率⾼、机械强度⾼等优点。
当母线的⼯作电流很⼤，每相需要三条以上的矩形母线才能满⾜要求时，⼀般采⽤槽形母线。
第3节⾼压断路器⾼压断路器是电⼒系统最重要的控制和保护设备，是开关电器中最完善的⼀种设备，它的基本功能如下：1、关合状态下为良导体2、开断状态下具有良好绝缘3、能开断额定开断电流以下的电流4、关合短路电流5、⾼的运⾏可靠性3.1 ⾼压断路器的类型⾼压断路器按安装地点分可分为户型和户外型两种；按灭弧介质及灭弧原理可分为SF6断路器、真空断路器、油断路器（⼜分为多油、少油断路器）、空⽓断路器等。
一次二次电路讲解
• 以展开图、屏面布置图、端子排图为依据。 （由制造厂绘制）
• A、屏背面展开图---以屏的结构在安装 接线图上展开为平面图来表示。屏背面部分 装设仪表、控制开关、信号设备和继电器； 屏侧面装设端子排；屏顶的背面或侧面装设 小母线、熔断器、附加电阻、小刀开关、警 铃、蜂鸣器等。
• B、屏上设备布置的一般规定---最上为 继电器，中为中间继电器，时间继电器，下 部为经常需要调试的继电器（方向、差动、 重合闸等），最下面为信号继电器，连接片 以及光字牌，信号灯，按钮，控制开关等。
•
信号回路---包括光字牌回路、音响回路
（警铃、电笛），是由信号继电器及保护元件 到中央信号盘或由操动机构到中央信号盘。
二次回路识图
表明二次回路的图称为二次回路图。二次回 路以国家规定的通用图形符号和文字符号 表示二次设备的互相连接关系。二次回路 图中所有开关电气，继电器，和接触器的 触点都按照它们的正常状态来表示。对于 继电器，正常状态是指其线圈无电压失磁 的状态。常用的二次回路图有三种形式， 即原理接线图，展开接线图，和安装接线 图。
接线图中，设备的左右方向正好与屏面布置图相
反（背视图）；屏后看不见的二次设备轮廓线用
虚线画出；稍复杂的设备内部接线（如各种继电
• C、保护和控制屏面图上的二次设备，均按照由 左向右、自上而下的顺序编号，并标出文字符号； 文字符号与展开图、原理图上的符号一致；在屏
面图的旁边列出屏上的设备表（设备表中注明该
设备的顺序编号、符号、名称、型号、技术参数、
数量等）；如设备装在屏后（如电阻、熔断器 等），在设备表的备注栏内注明。
•
D、在安装接线图上表示二次设备--电源性质分：交流电流回路---由电流互感器 （CT）二次侧供电给测量仪表及继电器的电流线圈等 所有电流元件的全部回路。
发电厂电气设备课件一次二次回路讲解
2023-11-11contents •一次回路•二次回路•发电机回路•变压器回路•高压配电装置回路•二次回路的维护和检修目录01一次回路一次回路是指发电厂中的主电路，它包括电源、开关、导线、保护设备、负载等组成部分。
发电厂中的一次回路主要是用来传输电能，将发电机产生的电能输送到各个用电设备上。
一次回路的定义和组成一次回路中还包括一些控制和保护装置，如继电器、接触器、熔断器等。
这些装置能够对电力系统进行控制和保护，如过载保护、短路保护、欠压保护等。
一次回路中的控制和保护装置VS02二次回路二次回路的定义和组成定义二次回路是指对一次设备进行控制、调节、保护、测量的电源及控制回路。
它包括电源、开关、熔断器、继电保护、测量、控制等设备及连接导线。
组成二次回路一般由电源、开关、负载、保护和测量等部分组成。
测量仪表和信号装置测量仪表信号装置控制和保护装置控制装置保护装置操作电源系统操作电源电源系统03发电机回路发电机主回路过压保护是用于保护发电机免受过高电压的损坏，它可以在电压超过设定值时切断电流，防止发电机和其他设备受到损坏。
04变压器回路一次绕组二次绕组铁芯绝缘套管变压器主回路调压开关测量仪表用于监测二次绕组的输出电压和电流。
测量仪表保护装置01020305高压配电装置回路高压配电装置主回路连接电源与配电系统，控制电能的输入。
高压进线开关母线馈线开关隔离刀闸分配电能，将电能传递到各个馈线回路。
控制各馈线的通断，提供电能给用电设备。
用于隔离电源与负载，确保设备维护和检修时的安全。
继电保护装置提供控制回路的电源，确保设备的正常运行。
操作电源控制柜测量仪表01020403显示配电系统的运行参数，如电压、电流、频率等。
监测配电系统的运行状态，保护设备和线路的安全。
集成配电设备的控制回路，实现远程控制和监测。
过载保护防止设备过载运行，保护设备和线路不受到损坏。
短路保护在发生短路故障时，迅速切断电源，防止事故扩大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电厂电气设备课件一次二次回路 讲解
二次回路的发展
二次回路内容广泛 近几十年发生了较大变化
例： ➢ 控制由最初的单一强电控制发展到今天的强电、弱电、计算机等多种控 制方式并存 ，其中的控制开关由原来的多触点的万能开关，逐步被结构 简单的控制开关或切换开关代替。
➢ 保护装置由最初的电磁型继电器构成，发展到现在的微机保护系统。
单线表示法
两根或两根以上的连接线或导线在图上只用一条 图线表示
例如
发电厂电气设备课件一次二次回路 讲解
单线和多线表示法
在同一图中，必要时单线表示法和多线表示法可 组合使用。
例如
发电厂电气设备课件一次二次回路 讲解
中断线
连接线中断可用于以下三种情况： （1）当穿越图面的连接线较长或穿越稠密区域时，允许将连接线 中断，且在中断处加相应标记。 （2）去向相同的线组，可中断，且在中断处加适当标记。 （3）连接到另一张图上的连接线，应中断，且在中断处注明图号、 张次、图幅分区代号等标记。
发电厂电气设备课件一次二次回路 讲解
（一）图形符号
图形符号的状态 是按无电压、无外力作用的状态画成的。对于具有可动部分
元器件通常采用以下表示方法： 单稳态的机电元件，如继电器、接触器在不带电状态； 隔离开关和断路器在断开位置。
发电厂电气设备课件一次二次回路 讲解
（一）图形符号
集中表示法
图形符号的布置
发电厂电气设备课件一次二次回路 讲解
（一）图形符号
图形符号的方位 图形符号可根据布图需要旋转放置，但对在电气图中占重要
地位的各类开关、触点，需按逆时针方向旋转90°后画出，即画 成“左开右闭”或“下开上闭”的形式。
图形符号的引线 对大多数正方形和圆形图形符号，其引线一般不加限制，可
根据电路布局确定其引线位置，但当变更引线的位置会影响符号 本身的含义时，标准中的引线位置就不能改变。
发电厂电气设备课件一次二次回路 讲解
二、电气图的分类 （2）表示位置关系的电气图
布置图 表示各电气设备、装置或元器件在现场、厂房或装置中的 位置关系的一种简图。 安装图 详细表示电气设备、装置或元器件的空间位置和组合关系 的一种简图。
发电厂电气设备课件一次二次回路 讲解
二、电气图的分类
（3）表示连接关系的电气图
单元接线图：表示成套装置或设备中一个结构单元内的连接关系的 一种接线图。 互连接线图：表示成套装置或设备的不同单元之间连接关系的一种 接线图。 端子接线图：表示成套装置或设备的端子以及接在端子上的外部接 线的一种接线图 电缆连系图：表示各独立单元之间的电缆连接关系的一种接线图。
控制回路
信号回路
测量回路
调节回路ቤተ መጻሕፍቲ ባይዱ
继电保护 和自动装 置回路
操作电源 系统
二次回路的组成
通过控制开关设备的“合”、“跳” 实现电气设备的投入和退出
反映一次设备的工作状态
指示和记录一次设备的运行参数
实时在线调节一次设备的运行状态， 以满足运行要求
在一次系统发生异常或故障时，继电 保护发出信号或切除故障设备，异常 或故障消失后，自动装置投入设备， 系统恢复运行
用机械连接线表示它们之间的关系。
图示
发电厂电气设备课件一次二次回路 讲解
（二）文字符号
是电气图中的电气设备、装置、元器件的种类字母代码和功 能字母代码。
文字 符号
基本文字符号
单字母 双字母
按电气设备、装 置、元器件的种 类划分为24类
辅助文字符号
由一个表种类的 单字母符号和另 一个表功能或状 态特性的辅助文 字符号
二次设备与二次回路
电力 系统
电气 设备
一次 设备
,输送,分配,消 耗电能的设备
二次 设备
对一次设备进行 监测,控制,调节 和保护的电气设
备
发电机 变压器 开关设备 母线 等
互感器 测量仪表 控制器件 继电保护 自动装置 等
一次 回路
二次 回路
二次回路是发电厂、变电站重要的组成部分，是电力 系统安全可靠经济发运电厂行电的气重设备要课保件一证次二次回路 讲解
发电厂电气设备课件一次二次回路 讲解
（三）电气图的表示方法 图幅分区 图线 连接线
导线电缆符号、信号通路及元器件和设备的引线统称为连接 线。
表示 方法
多线表示法 单线表示法 单线和多线表示法
中断线表示法
发电厂电气设备课件一次二次回路 讲解
多线表示法
每根连接线或导线各用一条图线表示
例如
发电厂电气设备课件一次二次回路 讲解
分开表示法
集中表示法
半集中表示法
把一个元件的各组成部分的图形符号，在图上绘制在一起。
图示
发电厂电气设备课件一次二次回路 讲解
图形符号的布置
分开表示法 把一个元件的各组成部分的图形符号在图上分开表示，并用
项目代号表示它们之间的关系。
图示
发电厂电气设备课件一次二次回路 讲解
图形符号的布置
半集中表示法 把一个元件的某些组成部分的图形符号在图上分开布置，并
例如
发电厂电气设备课件一次二次回路 讲解
二、电气图的分类
（1）表示功能关系的电气图
系统图或框图：概略表示系统或分系统的基本组成、相互关系及其 主要特征的一种简图。 电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成 套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。 功能图：表示理论的或理想的电路而不涉及实现方法的一种简图。 功能表图：采用图形符号和文字说明相结合的一种表图。用来全面 描述电气控制系统的控制过程、作用和状态。
➢ 随着计算机技术、通信技术、自动控制技术、电子技术等的发展与应用， 以计算机为核心，将控制、测量、信号、保护、远动、管理等融为一体的 功能统一、信息共享的计算机监控及综合自动化系统已广泛应用于发电厂 和变电所。
技术的发展彻底地改变了常规二次回路功能独立、设备庞 杂、接线及安装调试发复电厂杂电的气设局备课面件。一次二次回路
讲解
第2节 电气图基本知识
发电厂电气设备课件一次二次回路 讲解
1 电气图基本概念
一形、表电电示气气系图图统的是或一表设种备示简中方图各法，组是成由部图分形之符间号相、互带关注系释及的其围连框接或关简系化的外一 （一种）图图。形符号
表示电气图中电气设备、装置、元器件的一种图形和符号
图形符号的选用 应优先选用优选形； 当图形符号有多种形式时，在满足表达需要的情况下，尽量 采用最简单的形式 同一套图中，只能选定一种图形形式进行表达。
