PN结和二极管

2015年9月21日星期一 发光管
触敏屏
32
二极管是一种非线性器件，需应用线性化 模型分析法对其应用电路进行分析。
33
2015年9月21日星期一
型号命名规则
2AP9 2DW7B 1N4001 1N4007 1N4148 1N5819 2DW7B
34
2015年9月21日星期一
2.4.2 整流电路
二极管 = PN结 + 引线 + 管壳。 类型：点接触型、面接触型和平面型 (1) 点接触型—
(a)点接触型 30
2015年9月21日星期一
(2) 面接触型—
(3) 平面型—
(b)面接触型
(c)平面型
符号
阳极(Anode)
D1 D2
阴极(Cathode) 新符号
旧符号
2015年9月21日星期一
标记 Diode
PN结的形成过程
14
2015年9月21日星期一
PN结的形成小结：
浓度差
多子扩散空间电荷区(杂质离子)
内电场
促使少子漂移 阻止多子扩散
当多子扩散和少子漂移达到动态平衡，形成PN结
15
2015年9月21日星期一
实质
PN结，空间电荷区，耗尽层，内电场，电阻
电位壁垒：硅材料0.6～0.8V
锗材料0.2～0.3V
导带与价带之间是禁带。
7
2015年9月21日星期一
2.1.2 P型和N型半导体
杂质半导体 本征半导体的缺点？
1、电子浓度=空穴浓度； 2、载流子少，导电性差，温度稳定性差！
(1) N型半导体 (2) P型半导体 (3) 杂质对半导体导电性的影响
8
2015年9月21日星期一
(1）N型半导体（电子型半导体） 施主杂质
以上三个浓度基本上依次相差106/cm3 。
11
2015年9月21日星期一
在硅和锗的能带图中，磷的能级位置在禁带 之中而又靠近导带，只要很小的激发能便可使多 余的电子挣脱原子核的束缚变成自由电子；而硼 的能级只比价带顶高0.045eV，只要很小的激发 能，价电子就会挣脱共价键的束缚，从价带跳到 这个能级上，在价带上留下一个空穴。
外加的反向电压增强了内电场 PN结呈现高阻性
2015年9月21日星期一
反向饱和电流 （IS= IR ） (Saturation)
18
2.2.2 PN结的伏－安特性
定性 ——单向导电性
一、二极管方程（定量）
理想二极管(PN结）方程：
V
I IS (e VT 1)
IS :反向饱和电流 VT =kT/q :温度的电压当量 室温（T=300 K）下，
22
2015年9月21日星期一
2.3 二极管模型
一、大信号模型
V
I IS(e nVT 1)
IS :反向饱和电流 n :与工艺有关的常数
理想模型
0
ID
恒压模型
0
ID
2015年9月21日星期一
VD 0 VD 0
VD Vr VD Vr
Vr为开启电压
硅：0.5~0.7V 锗：0.1~0.3V
箝位电路 限幅电路
2.4.6 稳压电路
2015年9月21日星期一
2.4.7 门电路
25
2.4.1简介 半导体二极管图片
26
2015年9月21日星期一
半导体二极管图片
27
2015年9月21日星期一
半导体二极管图片
28
2015年9月21日星期一
半导体二极管图片
29
2015年9月21日星期一
结构类型
基本要求
1.正确理解PN结。 2.熟练掌握器件（二极管）的外特性、主 要参数。 3.会查阅电子器件手册。
49
2015年9月21日星期一
作业 题2－18，题2－21，题2－25
50
2015年9月21日星期一

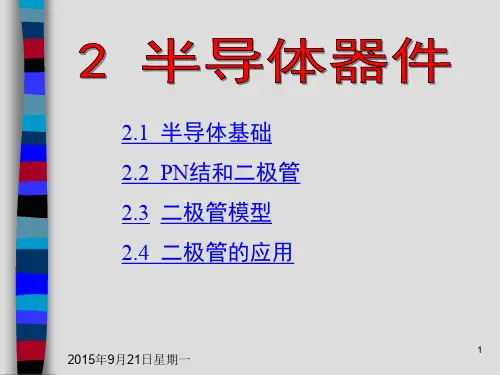

2.1 半导体基础 2.2 PN结和二极管 2.3 二极管模型 2.4 二极管的应用
1
2015年9月21日星期一
2.1 半导体基础
半导体 定义:电阻率 10－5Ω ·m导体，107Ω ·m绝缘体， 之间的为半导体。 特点:导电能力可控（受控于光、热、杂质等） 典型半导体材料:硅Si和锗Ge以及砷化镓GaAs等
23
二、小信号模型
即系统模型
势垒电容
Cj
C j0
/1
Vp
0
m
Ψ0内建势
扩散电容 Cd aID a为常数
微变电阻
rd
dVD dI D
Vt ID
kT eI D
rd
正偏 反偏
24
2015年9月21日星期一
2.4 二极管的应用
2.4.1 简介
2.4.2 整流电路
2.4.3 检波电路
2.4.4 2.4.5
2.1.1 本征半导体 2.1.2 P型和N型半导体
2
2015年9月21日星期一
2.1.1 本征(intrinsic)半导体
——纯净无掺杂的半导体。 制造半导体器件的半导体材料的纯度要达到 99.9999999%，常称为“九个9”。
(1) 共价键结构 (2) 电子空穴对 (3) 空穴的移动 (4) 能带结构
受主杂质 负离子
10
2015年9月21日星期一
(3) 杂质对半导体 导电性的影响
影响很大。载流子数目剧增
典型数据如下: 1 T=300 K室温下,本征硅的
电子和空穴浓度: n = p =1.4×1010/cm3 2 掺杂后 N 型半导体中的
自由电子浓度: n=5×1016/cm3 3 本征硅的原子浓度: 4.96×1022/cm3
正离子
特 点：
多数载流子：自由电子（主要由杂质原子提供） 少数载流子：空穴（ 由热激发形成） 掺 杂：少量掺入五价杂质元素（如：磷5个价电子）
9
2015年9月21日星期一
(2）P型半导体（空穴型半导体） 特 点：
多子：空穴（主要由杂质原子提供） 少子：电子（ 由热激发形成） 掺 杂：少量掺入三价杂质（如硼B、镓Ga和铟In等3个价电子）
31
种类 1、普通二极管 2、稳压二极管 3、光电二极管 将光信号转换为电信号的器件，
常用于光的测量，或做光电池。
4、发电二极管
（LED）
5、激光二极管
将电信号转换为光信号的器件， 常用于显示，或做光纤传输中 的光发射端。
发射相干单色光的特殊发光二 极管。主要用于小功率光电设 备，如光驱、激光打印头等。
电子(- ) 空穴(+)
本征激发和复合在一定温度下会达到动态平衡!
5
2015年9月21日星期一
(3) 空穴的移动(导电）
空穴的运动 = 相邻共价键中的价电子反向依次填 补空穴来实现的
6
2015年9月21日星期一
(4) 能带结构
自由电子的能量较大，其能级位 置处于导带之中；
价电子的能量较低，能级位置在 价带之中；
12
2015年9月21日星期一
2.2 PN结和二极管
2.2.1 平衡态PN结中的载流子分布 2.2.2 PN结的伏－安特性 2.2.3 PN结的击穿
13
2015年9月21日星期一
2.2.1 平衡态PN结中的载流子分布 形成
两种载流子的 两种运动 动态平衡时
形成PN结 两种运动：
扩散（浓度差） 漂移（电场力）
（一）符号、伏安特性 和典型应用电路
(b) (b) 伏安特性
40
2015年9月21日星期一
（二）主要参数
(1) VZ —— 稳定电压 (2) IZ ——稳定工作电流
IZmin ~IZmax (3)PZM ——最大耗散功率
取决于PN结的面积和散热等条件，超过则热击穿 PZM = VZ IZmax
41
VZ RL min
IZ min
Rmax
=
VImin VZ I Zmin I Lmax
(2) Izmax：当输入电压最大，负载电流最小时
VIman VZ Rmin
VZ RL max
IZ max
Rmin
=
VImax VZ I Zmax I Lmin
Rmin < R Rmax
45
2015年9月21日星期一
3
2015年9月21日星期一
(1）共价键结构
空间排列有序的晶体
以 硅原子(Si)为例：原子外层轨道上的电子有4个，价 电子
(a) 硅晶体的空间排列 (b) 共价键结构平面示意图
4
2015年9月21日星期一
（2）电子空穴对
T=0 K时
本征激发和复合的过程
本征激发（热激发） 电子空穴对：载流子（Carrier) 复合
单向导电性
单向导电性： PN结正偏时导通（大电流）， PN结反偏时截止（小电流）。
偏置(bias)
16
2015年9月21日星期一
(1) PN结正偏(UP>UN )时 ——导通
外加的正向电压削弱了内电场。 PN结呈现低阻性
2015年9月21日星期一
正偏 正向电流
17
(2) PN结反偏(UP<UN )时 ——截止
2015年9月21日星期一
注意：
稳压二极管在工作时应反接，并 串入一只电阻。
电阻的作用： 限流保护 误差调节
42
2015年9月21日星期一
二、电路原理
(1) 输入电压变化时
VI↑→VO↑ →VZ↑ →IZ↑ →IR↑ →VR↑ →VO↓
(2) 负载电流变化时
IL↑→IR↑→VR↑→VZ↓（VO↓）→IZ↓→IR↓→VR↓→VO↑
43
2015年9月21日星期一
三、稳压电阻的计算
稳压性能与动态电阻、稳压电阻R有关
稳压管的动态电阻越小，稳压电阻R越大， 稳压性能越好。
稳压电阻R 的作用
电压调节、限流
44
2015年9月21日星期一
稳压电阻的 计算如下：
(1) Izmin：当输入电压最小，
负载电流最大时
VImin VZ Rmax
见第十一章
35
2015年9月21日星期一
2.4.3 检波电路
36
2015年9月21日星期一
37
2015年9月21日星期一
2.4.4 箝位电路
38
2015年9月21日星期一
2.4.5 限幅电路
39
2015年9月21日星期一
2.4.6 稳压电路
一、稳压二极管
应用在反向击穿区 （雪崩击穿和齐纳击穿）
击穿有两种机制：
一是齐纳击穿：重掺杂， 空间电荷区很窄不太大的反偏 压就会产生很强的电场，把电 子从共价键上拉出来，形成电 子空穴对。电子被反向电场扫 到N区，空穴被扫到P区，成 为反向电流。
一是雪崩击穿：轻掺杂，耗尽区较宽，穿越耗尽区 的少子受到电场加速，获得足够的动能，把共价键上的 电子碰下来，产生电子空穴对。这些电子被电场加速， 又会产生新的电子空穴对，如同雪崩一样，导致反向电 流随着反向偏压增大而迅速增大。
பைடு நூலகம்
2.4.7 门电路
46
2015年9月21日星期一
47
2015年9月21日星期一
本章小结
1．半导体材料中有两种载流子：电子和空穴。电子 带负电，空穴带正电。在纯净半导体中掺入不同的 杂质，可以得到N型半导体和P型半导体。 2．采用一定的工艺措施，使P型和N型半导体结合在 一起，就形成了PN结。PN结的基本特点是单向导电 性。 3．二极管是由一个PN结构成的。其特性可以用伏安 特性和一系列参数来描述。在研究二极管电路时， 可根据不同情况，使用不同的二极管模型。
VT=26 mV
2015年9月21日星期一
理想二极管的伏安特性曲线
19
二、实际二极管的伏安特性
理想D伏安特性：
V
I IS (e VT 1)
实际二极管的伏安特性 两点区别： 1)正向特性(V>0)
存在死区电压
硅：Vth=0.5 V 锗：Vth=0.1 V
2)反向特性(V<0) 存在击穿电压
20
2015年9月21日星期一
三、二极管的主要参数
(1) IF——最大整流电流
长期连续工作时，允许通 过的最大正向平均电流
(2) VBR——反向击穿电压
(3) IR（IS）—— 反向饱和电流
硅 (nA)级；锗 (A)级
(4) rd ——动态电阻 rd =VF /IF 二极管正向特性曲线斜率的倒数
21
2015年9月21日星期一
2.2.3 PN结的击穿
