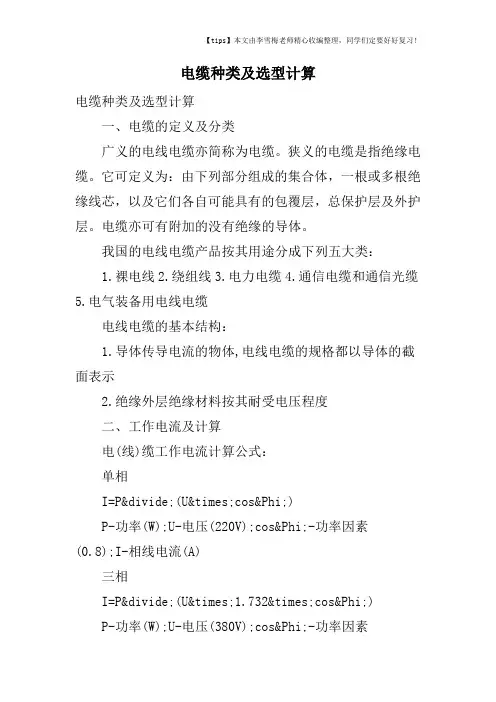

电缆种类及选型计算
![电缆种类及选型计算](https://img.taocdn.com/s3/m/e0c94e64a26925c52cc5bf95.png)
电缆种类及选型计算电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为:由下列部分组成的集合体,一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类:1.裸电线2.绕组线3.电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆电线电缆的基本结构:1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式:单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)三相I=P÷(U×1.732×cosΦ)P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中,每1KW功率的电流在4-5A左右,在三相负载平衡的三相电路中,每1KW功率的电流在2A左右。
也就是说在单相电路中,每1平方毫米的铜导线可以承受1KW功率荷载;三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大,每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀:十下五(十以下乘以五)百上二(百以上乘以二)二五三五四三界(二五乘以四,三五乘以三)七零九五两倍半(七零和九五线都乘以二点五)穿管温度八九折(随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九)铜线升级算(在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算)裸线加一半(在原已算好的安全电流数基础上再加一半)三、常用电(线)缆类型线缆规格型号含义:电线型号中:字母B表示布电线,字母V表示塑料中的聚氯乙烯,字母R表示软线(导体为很多细丝绞在一起)。

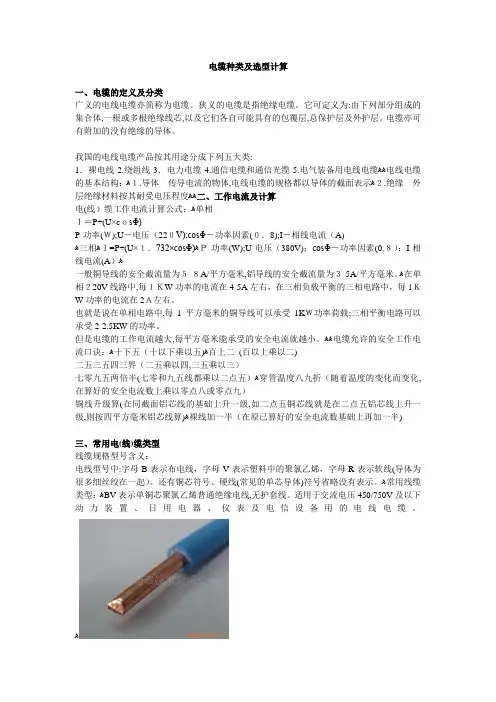

电缆种类及选型计算
![电缆种类及选型计算](https://img.taocdn.com/s3/m/d0b4d15683c4bb4cf7ecd17a.png)
电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为:由下列部分组成的集合体,一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类:1.裸电线2.绕组线3.电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆ﻫﻫ电线电缆的基本结构:ﻫ1.导体传导电流的物体,电线电缆的规格都以导体的截面表示ﻫ2.绝缘外层绝缘材料按其耐受电压程度ﻫﻫ二、工作电流及计算电(线)缆工作电流计算公式:ﻫ单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)ﻫ三相ﻫI=P÷(U×1.732×cosΦ)ﻫP-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)ﻫ一般铜导线的安全截流量为5-8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。
ﻫ在单相220V线路中,每1KW功率的电流在4-5A左右,在三相负载平衡的三相电路中,每1KW功率的电流在2A左右。
也就是说在单相电路中,每1平方毫米的铜导线可以承受1KW功率荷载;三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大,每平方毫米能承受的安全电流就越小。
ﻫﻫ电缆允许的安全工作电流口诀:ﻫ十下五(十以下乘以五)ﻫ百上二(百以上乘以二)二五三五四三界(二五乘以四,三五乘以三)七零九五两倍半(七零和九五线都乘以二点五)ﻫ穿管温度八九折(随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九)铜线升级算(在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算)ﻫ裸线加一半(在原已算好的安全电流数基础上再加一半)三、常用电(线)缆类型线缆规格型号含义:电线型号中:字母B表示布电线,字母V表示塑料中的聚氯乙烯,字母R表示软线(导体为很多细丝绞在一起)。

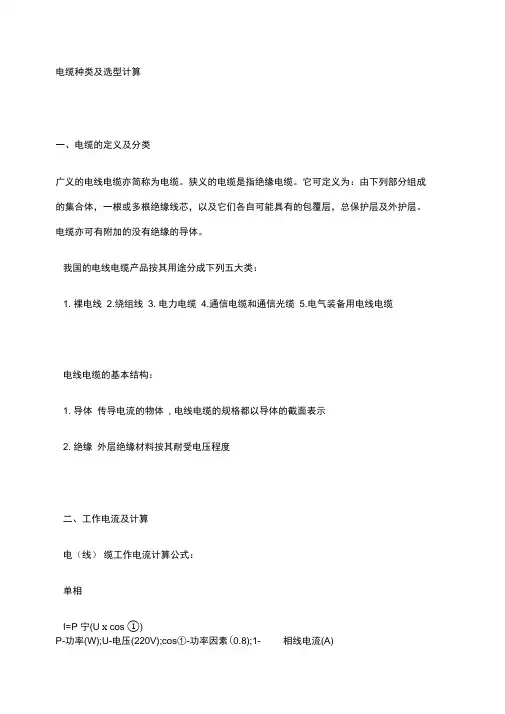

电缆的种类和选型
![电缆的种类和选型](https://img.taocdn.com/s3/m/457b071a11a6f524ccbff121dd36a32d7375c7c2.png)
电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为:由下列部分组成的集合体,一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类:1. 裸电线2.绕组线3. 电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆电线电缆的基本结构:1. 导体传导电流的物体, 电线电缆的规格都以导体的截面表示2. 绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式:单相I=P 宁(U x cos ①)P-功率(W);U-电压(220V);cos①-功率因素(0.8);1- 相线电流(A)三相I=P - (U X 1.732 X cos ①)P-功率(W);U-电压(380V);cos①-功率因素(0.8);I- 相线电流(A)一般铜导线的安全截流量为5-8A/ 平方毫米,铝导线的安全截流量为3-5A/ 平方毫米。
在单相220V线路中,每1KW功率的电流在4-5A左右,在三相负载平衡的三相电路中,每1KW功率的电流在2A左右。
也就是说在单相电路中,每1平方毫米的铜导线可以承受1KW功率荷载;三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大,每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀:十下五(十以下乘以五) 百上二 (百以上乘以二) 二五三五四三界(二五乘以四, 三五乘以三)七零九五两倍半(七零和九五线都乘以二点五)穿管温度八九折(随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九)铜线升级算(在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算)裸线加一半(在原已算好的安全电流数基础上再加一半)三、常用电(线)缆类型线缆规格型号含义: 电线型号中:字母B表示布电线,字母V表示塑料中的聚氯乙烯,字母R表示软线(导体为很多细丝绞在一起)。
电缆种类及选型计算
![电缆种类及选型计算](https://img.taocdn.com/s3/m/5d3fe726876fb84ae45c3b3567ec102de2bddf2a.png)
电缆种类及选型计算本文转载自开心就好《引用引用【转载】电缆种类及选型计算(转)》一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为:由下列部分组成的集合体,一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类:1.裸电线2.绕组线3.电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆电线电缆的基本结构:1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式:单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)三相I=P÷(U×1.732×cosΦ)P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中,每1KW功率的电流在4-5A左右,在三相负载平衡的三相电路中,每1KW功率的电流在2A左右。
也就是说在单相电路中,每1平方毫米的铜导线可以承受1KW功率荷载;三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大,每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀:十下五(十以下乘以五)百上二(百以上乘以二)二五三五四三界(二五乘以四,三五乘以三)七零九五两倍半(七零和九五线都乘以二点五)穿管温度八九折(随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九)铜线升级算(在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算)裸线加一半(在原已算好的安全电流数基础上再加一半)三、常用电(线)缆类型线缆规格型号含义:电线型号中:字母B表示布电线,字母V表示塑料中的聚氯乙烯,字母R表示软线(导体为很多细丝绞在一起)。

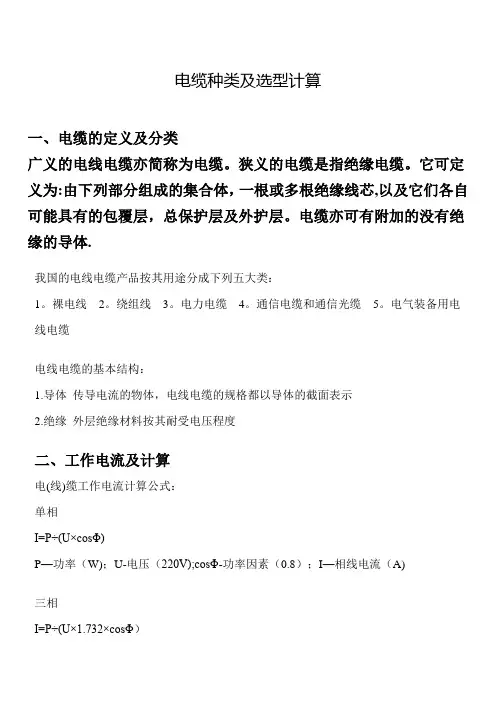

电缆种类及选型计算
![电缆种类及选型计算](https://img.taocdn.com/s3/m/b38972920b1c59eef9c7b493.png)
电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为:由下列部分组成的集合体,一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层。
电缆亦可有附加的没有绝缘的导体.我国的电线电缆产品按其用途分成下列五大类:1。
裸电线2。
绕组线3。
电力电缆4。
通信电缆和通信光缆5。
电气装备用电线电缆电线电缆的基本结构:1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式:单相I=P÷(U×cosΦ)P—功率(W);U-电压(220V);cosΦ-功率因素(0.8);I—相线电流(A)三相I=P÷(U×1.732×cosΦ)P-功率(W);U—电压(380V);cosΦ-功率因素(0.8);I—相线电流(A)一般铜导线的安全截流量为5—8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中,每1KW功率的电流在4—5A左右,在三相负载平衡的三相电路中,每1KW功率的电流在2A左右。
也就是说在单相电路中,每1平方毫米的铜导线可以承受1KW功率荷载;三相平衡电路可以承受2—2.5KW的功率。
但是电缆的工作电流越大,每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀:十下五(十以下乘以五)百上二(百以上乘以二)二五三五四三界(二五乘以四,三五乘以三)七零九五两倍半(七零和九五线都乘以二点五)穿管温度八九折(随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九)铜线升级算(在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算)裸线加一半(在原已算好的安全电流数基础上再加一半)三、常用电(线)缆类型线缆规格型号含义:电线型号中:字母B表示布电线,字母V表示塑料中的聚氯乙烯,字母R表示软线(导体为很多细丝绞在一起)。
电缆种类及选型计算
![电缆种类及选型计算](https://img.taocdn.com/s3/m/6b3eece051e2524de518964bcf84b9d528ea2c0b.png)
电缆种类及选型计算随着科技的进步和社会的发展,越来越多的人对电缆的需求也越来越大。
在电力输送、通讯传输、工业控制、医疗等领域,电缆都有广泛应用。
不同的应用场景,需要不同种类、特性和尺寸的电缆。
因此,了解电缆种类及选型计算是非常重要的。
电缆的种类电缆按照应用领域的不同可以分为电力电缆、通讯电缆、控制电缆、光缆等。
1.电力电缆:主要用于大型电力输电、配电系统,特点是额定电压高,导体截面积大。
常见的电力电缆有交联聚乙烯电缆、聚氯乙烯绝缘电缆、橡胶电缆等。
2.通讯电缆:通讯电缆可分为双绞线电缆、同轴电缆、光纤电缆等。
其中,双绞线电缆常用于局域网和广域网中的数据传输;同轴电缆常用于电视信号、电话网络等领域;光缆则主要用于远距离的数据传输。
3.控制电缆:控制电缆主要适用于电机、仪表等电气设备的控制电路。
常用规格是KVV、KYJV等。
4.光缆:光缆主要用于长距离的数据传输和通讯,其优点是传输速度快、距离远、抗干扰性能优秀等。
电缆的选型计算电缆的选型要根据不同的场合和需求,选用具有适当导体截面积、耐压能力、传输速度和电磁兼容性等特点的电缆。
在选型计算前,需要先了解以下的参数:1.负载电流负载电流是选用导体截面积的主要参考依据,它能直接决定电缆传输功率。
在计算时,还要考虑一些因素,如环境温度、散热条件等。
2.环境温度环境温度是电缆选型计算中的一个重要参数,因为电缆工作温度过高会导致电阻升高,从而降低导体电流和功率,对电缆的寿命也有影响。
因此,在许多特殊环境中,需选用耐高温或耐低温的电缆。
3.电缆敷设方式敷设方式不同,需要选用的电缆也不同。
比如:电缆暴露在阳光下,会受到恶劣的紫外线、高温和大气污染等因素的影响,会导致电缆老化,因此需要选用耐老化的电缆。
根据以上参数,可以通过以下步骤选择合适的电缆:1.确定负载电流在电缆选型计算中,需要确定所需的电缆截面积和额定电流。
该参数可以通过电源及负载的额定功率和电压来计算得出。
电缆种类及选型计算
![电缆种类及选型计算](https://img.taocdn.com/s3/m/bfd115d4856a561253d36f31.png)
电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为:由下列部分组成的集合体,一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类:1.裸电线2.绕组线3.电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆电线电缆的基本结构:1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式:单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)三相I=P÷(U×1.732×cosΦ)P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中,每1KW功率的电流在4-5A左右,在三相负载平衡的三相电路中,每1KW功率的电流在2A左右。
也就是说在单相电路中,每1平方毫米的铜导线可以承受1KW功率荷载;三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大,每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀:十下五(十以下乘以五)百上二(百以上乘以二)二五三五四三界(二五乘以四,三五乘以三)七零九五两倍半(七零和九五线都乘以二点五)穿管温度八九折(随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九)铜线升级算(在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算)裸线加一半(在原已算好的安全电流数基础上再加一半)三、常用电(线)缆类型线缆规格型号含义:电线型号中:字母B表示布电线,字母V表示塑料中的聚氯乙烯,字母R表示软线(导体为很多细丝绞在一起)。
电线电缆种类及选型计算
![电线电缆种类及选型计算](https://img.taocdn.com/s3/m/6fd12fc16137ee06eff918e0.png)
铜(铝)芯聚氯乙烯绝缘线 铜(铝)芯聚氯乙烯绝缘氯乙 烯护套圆形电线 BVVB(BLVVB) 铜(铝)芯聚氯乙烯绝缘氯乙 烯护套平形电线 铜(铝)芯聚氯乙烯绝缘软线 BVR • 铜芯耐热105°C聚氯乙烯绝 BV-105 缘软线
RV RVB RVS RV-105 RXS RX
铜芯聚氯乙烯绝缘软线 铜芯聚氯乙烯绝缘平行软线 铜芯聚氯乙烯绝缘绞型软线 铜芯耐热105°C聚氯乙烯绝缘连 接软电线 铜芯橡皮绝缘棉纱编织绞型软电 线 铜芯橡皮绝缘棉纱编织圆型软电 线 铜芯橡皮绝缘玻璃丝编织电线 铝芯橡皮绝缘玻璃丝编织电线
• 常用线缆类型: BV-表示单铜芯聚氯乙烯普通绝缘电线,无护套线。适用于交流 电压450/750V及以下动力装置、日用电器、仪表及电信设备用的 电线电缆
• BVR-表示聚氯乙烯绝缘,铜芯(软)布电线,常常简 称软线。由于电线比较柔软,常常用于电力拖动中和电 机的连接以及电线常有轻微移动的场合。
• VV(VLV)-表示铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力线缆 ,适用于敷设在室内、隧道、及沟管中,不能承受机械外力 的作用,可直接埋地敷设。
线缆符号含义:
• R-连接用软电缆(电线),软结构。 V-绝缘聚氯乙烯 V-聚氯乙烯绝缘 V-聚氯乙烯护套 B-平型(扁形) S-双绞型 A-镀锡或镀银 F-耐高温 P-编织屏蔽 P2-铜带屏蔽 P22-钢带铠装 Y—预制型、一般省略,或聚烯烃护套 FD—产品类别代号,指分支电缆。将要颁布的建设部标准用FZ表 示,其实质相同 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型
• 电缆允许的安全工作电流口诀: 十下五(十以下乘以五) 百上二 (百以上乘以二) 二五三五四三界(二五乘以四,三五乘以三) 七零九五两倍半(七零和九五线都乘以二点五) 穿管温度八九折(随着温度的变化而变化,在算好的安全电流 数上乘以零点八或零点九) 铜线升级算(在同截面铝芯线的基础上升一级,如二点五铜芯 线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算) 裸线加一半(在原已算好的安全电流数基础上再加一半)
电缆种类及选型选择
![电缆种类及选型选择](https://img.taocdn.com/s3/m/694985bff7ec4afe05a1df84.png)
电缆种类及选型计算电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为:由以下部分组成的集合体,一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成以下五大类:1.裸电线2.绕组线3.电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆1、电力电缆产品主要用在发、配、输、变、供电线路中的强电电能传输,通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。
产品主要特征是:在导体外挤(绕)包绝缘层,如架空绝缘电缆,或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆,或再增加护套层,如塑料/橡套电线电缆。
主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等,各种产品的不同工序组合有一定区别。
2、通讯电缆及光纤随着近二十多年来,通讯行业的飞速发展,产品也有惊人的发展速度。
从过去的简单的电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆,甚至组合通讯缆等。
该类产品结构尺寸通常较小而均匀,制造精度要求高。
3、裸电线及裸导体制品此类产品主要用在城郊、农村、用户主线、开关柜等。
主要特征是:纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线等;加工工艺主要是压力加工,如熔炼、压延、拉制、绞合/紧压绞合等4、电气装备用电线电缆该类产品主要特征是:品种规格繁多,应用范围广泛,使用电压在1kV及以下较多,面对特殊场合不断衍生新的产品,如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
5、电磁线(绕组线)主要包括漆包线和绕包线。
电线电缆的基本结构:1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式:单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)三相I=P÷(U×1.732×cosΦ)P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。
电线电缆种类及选型
![电线电缆种类及选型](https://img.taocdn.com/s3/m/fa1ac1ecfab069dc5022018f.png)
YJV 铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
NHVV 同VV型,适用于有耐火要求的场合。
KVV 聚氯乙烯绝缘控制电缆 用途:电器、仪表、配电装置信号传输、控制、测量。
NH-*** 耐火电力电缆
ZR-*** 阻燃电力电缆
WDZ-*** 低烟无卤电力电缆
五、线缆型号定义
例如:
BV4
单铜芯聚氯乙烯绝缘电线,铜芯截面面积4平方毫米。
SYV 75-5-1(A、B、C)
S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编
75:75欧姆 5:线径为5MM 1:代表单芯
BLVVB 铝芯聚氯乙烯绝缘聚氯乙烯护套平型电缆(电线)
BV-105 铜芯耐热105℃聚氯乙烯绝缘电线
绝缘电线的导线直径和截面的关系可用几何公式计算,但不完全一致,例如2.5平方毫米的单股线,其导线的直径d国标规定为1.78毫米,计算其截面 S=П*(d/2)*(d/2) =П*(1.78/2)*(1.78/2) =2.49(平方毫米) 虽然截面小于2.5平方毫米,但符合GB5023.2—85的规定,必须注意的是,1985年以前的标准,2.5平方毫米的导线直径为1.76毫米,此标准已废止。截面为1.5平方毫米至10平方毫米的导线,其导电线芯结构如下所示。 标称截面 BV系列 BVR系列 (平方毫米) 结构 结构 1.5 1/1.38 1.5 7/0.52 2.5 1/1.78 2.5 7/0.68
2.电线线缆基础知识
1.电线一扎长度:100米,正负误差0.5米;
2.电线型号:BV单股,BVR多股,BVV双胶单股,B5平方/2.5平方/4平方/6平方/10平方等;
电线电缆种类及选型
![电线电缆种类及选型](https://img.taocdn.com/s3/m/258ff00dff00bed5b9f31d6e.png)
电线电缆种类及选型一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为:由下列部分组成的集合体,一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类:1.裸电线2.绕组线3.电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆电线电缆的基本结构:1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式:单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)三相I=P÷(U×1.732×cosΦ)P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中,每1KW功率的电流在4-5A左右,在三相负载平衡的三相电路中,每1KW功率的电流在2A左右。
也就是说在单相电路中,每1平方毫米的铜导线可以承受1KW功率荷载;三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大,每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀:十下五(十以下乘以五)百上二(百以上乘以二)二五三五四三界(二五乘以四,三五乘以三)七零九五两倍半(七零和九五线都乘以二点五)穿管温度八九折(随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九)铜线升级算(在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算)裸线加一半(在原已算好的安全电流数基础上再加一半)三、常用电(线)缆类型线缆规格型号含义:电线型号中:字母B表示布电线,字母V表示塑料中的聚氯乙烯,字母R表示软线(导体为很多细丝绞在一起)。
常用电缆种类及选型计算方法
![常用电缆种类及选型计算方法](https://img.taocdn.com/s3/m/9cb2727e84868762cbaed5c7.png)
电缆种类及选型计算电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为:由下列部分组成的集合体,一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类:1裸电线2.绕组线3•电力电缆4.通信电缆和通信光缆5•电气装备用电线电缆电线电缆的基本结构:1导体传导电流的物体,电线电缆的规格都以导体的截面表示2 •绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式:单相I=P —(U x cos ①)P-功率(W);U-电压(220V);cos O-功率因素(0.8);l-相线电流(A)三相I=P - (U x 1.732X cos①)P-功率(W);U-电压(380V);CO①-功率因素(0.8);1-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中,每1KW功率的电流在4-5A左右,在三相负载平衡的三相电路中,每1KW 功率的电流在2A左右。
也就是说在单相电路中,每1平方毫米的铜导线可以承受1KW功率荷载;三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大,每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀:十下五(十以下乘以五)百上二(百以上乘以二)二五三五四三界(二五乘以四,三五乘以三)七零九五两倍半(七零和九五线都乘以二点五)穿管温度八九折(随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九)铜线升级算(在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级则按四平方毫米铝芯线算)裸线加一半(在原已算好的安全电流数基础上再加一半)三、常用电(线)缆类型线缆规格型号含义:电线型号中:字母B表示布电线,字母V表示塑料中的聚氯乙烯,字母R表示软线(导体为很多细丝绞在一起)。
电缆种类及选型计算16216784
![电缆种类及选型计算16216784](https://img.taocdn.com/s3/m/18889b4b960590c69fc3769e.png)
电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为:由下列部分组成的集合体,一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类:电线电缆的基本结构:1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式:单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)三相I=P÷(U××cosΦ)P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中,每1KW功率的电流在4-5A左右,在三相负载平衡的三相电路中,每1KW功率的电流在2A左右。
也就是说在单相电路中,每1平方毫米的铜导线可以承受1KW功率荷载;三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大,每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀:十下五(十以下乘以五)百上二(百以上乘以二)二五三五四三界(二五乘以四,三五乘以三)七零九五两倍半(七零和九五线都乘以二点五)穿管温度八九折(随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九)铜线升级算(在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算)裸线加一半(在原已算好的安全电流数基础上再加一半)三、常用电(线)缆类型线缆规格型号含义:电线型号中:字母B表示布电线,字母V表示塑料中的聚氯乙烯,字母R表示软线(导体为很多细丝绞在一起)。
还有铜芯符号、硬线(常见的单芯导体)符号省略没有表示。
电缆种类及选型计算
![电缆种类及选型计算](https://img.taocdn.com/s3/m/d87637fa7c1cfad6195fa7ae.png)
一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为:由下列部分组成的集合体,一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类:1.裸电线2.绕组线3.电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆电线电缆的基本结构:1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式:单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)三相I=P÷(U×1.732×cosΦ)P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中,每1KW功率的电流在4-5A左右,在三相负载平衡的三相电路中,每1KW功率的电流在2A左右。
也就是说在单相电路中,每1平方毫米的铜导线可以承受1KW功率荷载;三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大,每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀:十下五(十以下乘以五)百上二(百以上乘以二)二五三五四三界(二五乘以四,三五乘以三)七零九五两倍半(七零和九五线都乘以二点五)穿管温度八九折(随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九)铜线升级算(在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算)裸线加一半(在原已算好的安全电流数基础上再加一半)三、常用电(线)缆类型线缆规格型号含义:电线型号中:字母B表示布电线,字母V表示塑料中的聚氯乙烯,字母R表示软线(导体为很多细丝绞在一起)。
电线电缆种类及选型计算
![电线电缆种类及选型计算](https://img.taocdn.com/s3/m/581beda1f46527d3250ce0c9.png)
电线电缆种类及选型计算广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为:由下列部分组成的集合体 ,—根或多根绝缘线芯,以及它们各自可能具有的包覆层 ,总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类:1裸电线;2绕组线;3. 电力电缆;4通信电缆和通信光缆;5. 电气装备用电线电缆。
电线电缆的基本结构:1导体:传导电流的物体,电线电缆的规格都以导体的截面表示。
2绝缘:外层绝缘材料按其耐受电压程度。
工作电流及计算电(线)缆工作电流计算公式:护套钢带内衬层绝缘耐火层铜导体向后号:nh 1仁1它C l6—10mm2, 照明2.Smm2,插座4mm2,空调6mm2专线。
8电线重量1.5平方约重2.2公斤,2.5约重3.2公斤,4平方约重4.8公斤,6平方约重6.5公斤。
9. 电线2.5平方以下的多股线(1平方,1.5平方)包装标识为BV(B)单股则为BV。
10. 电线颜色有:红色黄色蓝色绿色黑色黄绿色(地线)。
来源:弱电工程师的圈子本文文字、图片来自互联网,版权归原作者所有,只为信息交流提供平台,如有侵权请告知,我们会在第—时间处理。
即更多精彩内容看这里相约北京“预演冬奥:中央广电总台与北京冬奥组委签约合作音箱日常保养及常见故障排除法河南广播电视台4KIP韶高清电视转播车正式交付广播百科电磁屏蔽、�,4"SG+4K BK口亨洼:�-r-、心"""I百一!线材与音质的关系电源滤波器在音响电路中的使用河南广播电视台与华为公司签署深化战略合作协议。
电缆种类及选型计算78186757
![电缆种类及选型计算78186757](https://img.taocdn.com/s3/m/514b943c4531b90d6c85ec3a87c24028915f852e.png)
电缆种类及选型计算78186757电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为:由下列部分组成的集合体,一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类:1.裸电线2.绕组线3.电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆电线电缆的基本结构:1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式:单相I=P?(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)三相I=P?(U×1.732×cosΦ)P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中,每1KW功率的电流在4-5A左右,在三相负载平衡的三相电路中,每1KW功率的电流在2A左右。
也就是说在单相电路中,每1平方毫米的铜导线可以承受1KW功率荷载;三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大,每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀:十下五(十以下乘以五)百上二 (百以上乘以二)二五三五四三界(二五乘以四,三五乘以三)七零九五两倍半(七零和九五线都乘以二点五)穿管温度八九折(随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九)铜线升级算(在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算) 裸线加一半(在原已算好的安全电流数基础上再加一半)三、常用电(线)缆类型线缆规格型号含义:电线型号中:字母B表示布电线,字母V表示塑料中的聚氯乙烯,字母R表示软线(导体为很多细丝绞在一起)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工程电线电缆种类及选型计算
广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为:由下列部分组成的集合体,一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类:
1.裸电线;
2.绕组线;
3.电力电缆;
4.通信电缆和通信光缆;
5.电气装备用电线电缆。
电线电缆的基本结构:
1.导体:传导电流的物体,电线电缆的规格都以导体的截面表示。
2.绝缘:外层绝缘材料按其耐受电压程度。
电(线)缆工作电流计算公式:
单相
I=P÷(U×cosΦ)
P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)。
三相
I=P÷(U×1.732×cosΦ)
P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)。
一般铜导线的安全截流量为5-8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中,每1KW功率的电流在4-5A左右,在三相负载平衡的三相电
路中,每1KW功率的电流在2A左右。
也就是说在单相电路中,每1平方毫米的铜导线可以承受1KW功率荷载;三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大,每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀:
十下五(十以下乘以五)。
百上二(百以上乘以二)。
二五三五四三界(二五乘以四,三五乘以三)。
七零九五两倍半(七零和九五线都乘以二点五)。
穿管温度八九折(随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九)。
铜线升级算(在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算)。
裸线加一半(在原已算好的安全电流数基础上再加一半)。
电线电缆规格型号说明:
注:
B(B)——第一个字母表示布线,第二个字母表示玻璃丝编制。
V(V)——第一个字母表示聚乙烯(塑料)绝缘,第二个字母表示聚乙烯护套。
L(L)——铝,无L则表示铜
F(F)——复合型
R——软线
S——双绞
X——绝缘橡胶
常用线缆类型
线缆符号含义:
R-连接用软电缆(电线),软结构
V-绝缘聚氯乙烯
V-聚氯乙烯绝缘
V-聚氯乙烯护套
B-平型(扁形)
S-双绞型
A-镀锡或镀银
F-耐高温
P-编织屏蔽
P2-铜带屏蔽
P22-钢带铠装
Y—预制型、一般省略,或聚烯烃护套
FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同
YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套
ZR—阻燃型
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型
RV 铜芯氯乙烯绝缘连接电缆(电线)
AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)
RVB 铜芯聚氯乙烯平型连接电线
RVS 铜芯聚氯乙烯绞型连接电线
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆
ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RV-105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60℃~250℃连接软电线
适用于交流50HZ,额定电压0.6/1kV及以下输配电线路上,供输配电能之用。
环境温度25℃,电缆导体工作温度不超过70℃。
VV(VLV) 铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力线缆,适用于敷设在室内、隧道、及沟管中,不能承受机械外力的作用,可直接埋地敷设。
VY(VLY) 铜(铝)聚氯乙烯绝缘聚乙烯护套电力电缆,适用于敷设在室内、管道内、管道中
VV22(VLV22) 铜(铝)芯聚氯乙烯绝缘聚钢带铠装聚氯乙烯护套电力vv22电缆,同VV型,能直埋在土壤中可承受机械外力,不能承受大的拉力。
VV23(VLV23) 铜(铝)芯聚氯乙烯绝缘聚钢带铠装聚乙烯护套电力电缆,同VV2型。
ZRVV22 同VV22型,适用于有阻燃要求的场合。
YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV22 铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
NHVV 同VV型,适用于有耐火要求的场合。
KVV聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量。
NH-VV 耐火电力电缆
ZR-YJV 阻燃电力电缆
WDZ-YE 低烟无卤电力电缆
1、例如:BV4
单铜芯聚氯乙烯绝缘电线,铜芯截面面积4平方毫米。
SYV 75-5-1(A、B、C)
S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编
75:75欧姆 5:线径为5MM 1:代表单芯
SYWV 75-5-1
S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套
75:75欧姆 5:线缆外径为5MM 1:代表单芯
RVVP2*32/0.2 RVV2*1.0 BVR
R: 软线 VV:双层护套线 P屏蔽
2:2芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2MM
ZR-RVS2*24/0.12
ZR: 阻燃 R: 软线 S:双绞线
2:2芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12MM
ZR-BVV 3x6.0
表示3根截面6平方毫米的铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆。
NH-VV 3x70+2X35
表示3根截面积70mm2铜芯+2根35mm2铜芯的耐火聚氯乙烯绝缘聚氯乙烯护套电力线缆
2、规格表示法的含义
规格采用芯数、标称截面和电压等级表示
①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面),0.6/1KV,如:4*(1*185)+1*95 0.6/1KV
②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面, 0.6/1KV,如:4**185+1*95 0.6/1KV
③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T
一、导线截面积计算公式(导线距离/压降/电流关系)
铜线S=IL÷(54.4×U)
铝线S=IL÷(34×U)
I-导线中通过的最大电流(A); L-导线长度(m);U-允许的压降(V);S-导线的截面积(平方毫米)
二、电线线缆基础知识
1.电线一扎长度:100米,正负误差0.5米;
2.电线型号:BV单股,BVR多股,BVV双胶单股,BVVR双胶多股;
3.电线常用规格:1平方/1.5平方/2.5平方/4平方/6平方/10平方等;
4.BV/BVR区别:BV为单芯线,BVR为多股,BVR比BV贵10%左右;
5.BVR比BV的好处:a水电施工方便.b在板弯时不易把线折断;
6.国标GB4706.1-1992/1998规定的电线负载电流值(部分)
7.家庭电路设计,2000年前,电路设计一般是:进户线4—6mm2,照明1.5mm2,插座2.5mm2,空调4mm2专线。
2000年后,电路设计一般是:进户线6—10mm2,照明2.5mm2,插座4mm2,空调6mm2专线。
8.电线重量:1.5平方约重2.2公斤,2.5约重3.2公斤,4平方约重4.8公斤,6平方约重6.5公斤。
9.电线2.5平方以下的多股线(1平方,1.5平方)包装标识为BV(B),单股则为BV。
10.电线颜色有:红色,黄色,蓝色,绿色,黑色,黄绿色(地线)。
1。
