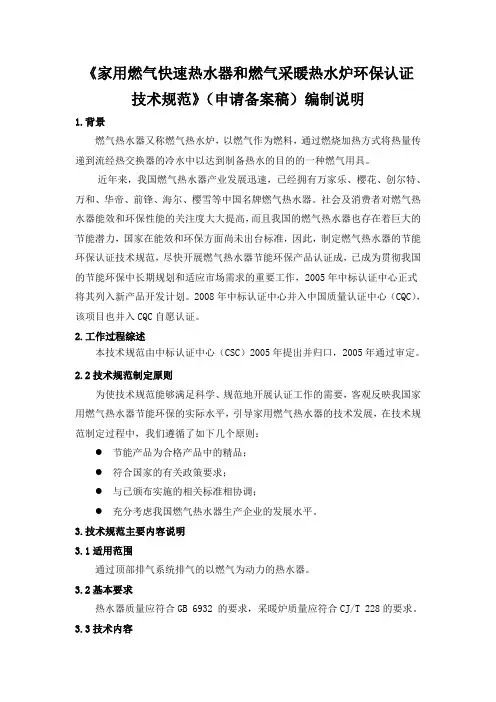

家用燃气快速热水器和燃气采暖热水炉环保认证技术规范
《家用燃气快速热水器和燃气采暖热水炉环保认证技术规范》（申请备案稿）编制说明1.背景燃气热水器又称燃气热水炉，以燃气作为燃料，通过燃烧加热方式将热量传递到流经热交换器的冷水中以达到制备热水的目的的一种燃气用具。
近年来，我国燃气热水器产业发展迅速，已经拥有万家乐、樱花、创尔特、万和、华帝、前锋、海尔、樱雪等中国名牌燃气热水器。
社会及消费者对燃气热水器能效和环保性能的关注度大大提高，而且我国的燃气热水器也存在着巨大的节能潜力，国家在能效和环保方面尚未出台标准，因此，制定燃气热水器的节能环保认证技术规范，尽快开展燃气热水器节能环保产品认证成，已成为贯彻我国的节能环保中长期规划和适应市场需求的重要工作，2005年中标认证中心正式将其列入新产品开发计划。
2008年中标认证中心并入中国质量认证中心（CQC），该项目也并入CQC自愿认证。
2.工作过程综述本技术规范由中标认证中心（CSC）2005年提出并归口，2005年通过审定。
2.2技术规范制定原则为使技术规范能够满足科学、规范地开展认证工作的需要，客观反映我国家用燃气热水器节能环保的实际水平，引导家用燃气热水器的技术发展，在技术规范制定过程中，我们遵循了如下几个原则：●节能产品为合格产品中的精品；●符合国家的有关政策要求；●与已颁布实施的相关标准相协调；●充分考虑我国燃气热水器生产企业的发展水平。
3.技术规范主要内容说明3.1适用范围通过顶部排气系统排气的以燃气为动力的热水器。
3.2基本要求热水器质量应符合GB 6932 的要求，采暖炉质量应符合CJ/T 228的要求。
3.3技术内容（1）产品燃烧烟气中CO含量≤0.03%。
（2）产品燃烧烟气中NO达到3级以上排放等级，且含量≤90 ppm。
x（3）产品实测热效率值≥80%。
（4）产品热水产率≥额定产热水能力的90%。
（5）产品燃烧噪音≤55 dB(A)；产品熄火噪音≤65 dB(A)。
（6）表面处理：涂料中重金属（汞、镉、铬、铅）的含量均≤20 mg/kg。
燃气低压蒸汽和热水锅炉标准
燃气低压蒸汽和热水锅炉标准1. 引言1.1 概述在现代工业中，燃气低压蒸汽和热水锅炉广泛应用于供暖和生产过程中。
这些锅炉不仅能够为工业企业提供所需的蒸汽和热水，而且还能节约能源、减少污染排放。
因此，确保这些锅炉符合相关标准的要求至关重要。
1.2 文章结构这篇长文将围绕燃气低压蒸汽和热水锅炉的标准展开讨论。
首先，我们将介绍燃气低压蒸汽锅炉的定义、分类以及技术指标要求和安全性能要求。
然后，我们将探讨与之相关的热水锅炉标准，并对其定义、分类、技术指标要求和安全性能要求进行详细说明。
接下来，我们将讨论标准的制定过程以及参与方，并重点关注标准在实际应用中的执行和质量监督与管理措施。
最后，在结论部分，我们将总结文章的主要收获，并指出目前研究中存在的不足之处，并展望未来进一步的研究方向。
1.3 目的本文的目的是系统地介绍和阐述燃气低压蒸汽和热水锅炉标准。
通过对这些标准内容的详细解读，我们旨在使读者对燃气低压蒸汽和热水锅炉相关标准有全面深入的了解，从而促进工业企业在采购、安装和使用过程中能够符合规范要求，提高能源效率，降低环境污染。
同时，我们希望通过分析标准制定与应用的实践经验，为更好地推动相关行业发展提供参考依据，并为未来进一步改进现有标准和开展新的研究工作提供思路与方向。
2. 燃气低压蒸汽锅炉标准:2.1 定义和分类:燃气低压蒸汽锅炉是一种利用燃气作为能源，通过加热水生成蒸汽的设备。
根据不同的工艺需求和规模，可以将燃气低压蒸汽锅炉分为多种不同的分类。
一般来说，常见的燃气低压蒸汽锅炉主要包括小型工业用蒸汽锅炉、民用中央供暖系统、商业领域使用的大型蒸汽锅炉等。
2.2 技术指标要求:在制定燃气低压蒸汽锅炉标准时，需要考虑以下技术指标要求：- 能效：对于能源利用效率，在设计和制造阶段都需要进行严格控制，以保证其高效能运行。
- 排放标准：应符合环境保护要求，对排放物质如二氧化碳、一氧化碳等进行限制。
- 设计与制造：确保设备结构合理、安全可靠，并满足相关国家或地区的认证要求。
燃气采暖热水炉检验类别及产品质量分析
2.2 其他国家和地区标准实施情况 （1）大洋洲现行的燃气采暖热水炉标准有以下2 项：①AS/NZS5263.0:2017《燃气用具—第0部分：通用要 求》(Gasappliances－Part0:Generalre quirements)。②AS/ NZS5263.1.2:2020《燃气用具—第1．2部分:用于热水供应或集 中供暖的燃气热水器》(Gasappliances－Part1.2:Gasfiredwaterhea tersforhotwatersupplyand/orcentralheating)。 （2）北美洲现行的燃气采暖热水炉标准是 ANSIZ21.13:2017/CSA4.9:2017《燃气低压蒸汽和热水锅炉》 (Gas－firedlowpressuresteamandhotwaterboilers)。 （3）韩国现行的燃气采暖热水炉标准是KSB8210:2013 《燃气采暖热水炉：额定热负荷小于等于70kW的C型炉》。 （4）日本尚没有专门的燃气采暖热水炉的标准，最接近 的标准为JISS2109:2010《家用燃气热水器》和JISS2093:2010 《家用燃气设备的试验方法》。
GB6932-2019《家用燃气快速热水器》编制说明共14页
编者按：GB6932-2019《家用燃气快速热水器》强制性国家标准，将于今年4月1日正式实施。
标准由前言，适用标准，引用标准，术语、符号，分类及基本参数，结构要求，性能要求，实验方法，检验规则，标志、包装、运输、贮存，附录A《家用快速燃气热水器对安装安全技术要求》宣贯提要、附录B氮氧化物含量的分级规定等部分组成。
为使广大行业企业更好地了解该标准，本刊现将GB6932-2019《家用燃气快速热水器》国家标准修定后的编制说明分期刊登如下：GB6932-2019《家用燃气快速热水器》编制说明前言1.标准制定的基本原则和依据本次标准的修订原则是：a.生命第一原则b.超前原则c.可操作原则d.环境友好、节能减排原则为了适应市场和产品结构调整的需要，促进技术进步，进一步提高燃气热水器的安全性和可靠性，保护消费者的合法权益，为市场监督检查提供技术依据。
2.标准格式、条款所确定依据本次标准修订等效采用日本工业标准JIS S 2109－2019“家用燃气快速热水器”，JIS S 2093－1996“家用燃气燃烧器具试验方法”同时标准还等效采用GB4706.1—2019“家用和类似用途电器的安全第一部分通用要求”等标准。
1、适用范围家用燃气快速热水器（以下简称热水器）的术语、符号、分类及基本参数、结构要求、性能要求、试验方法、检验规则和标志、包装、运输、贮存。
适用于热负荷不大于70kw的家用燃气快速热水器，热水器的主要参数不再使用温升2 5℃时，每分钟出热水水量，而是以热负荷作为主参数（单位使用kw，1kw－3.6MJ／h）。
本标准不适用于燃气容积式热水器和冷凝式热水器。
标准中所指燃气，是GB／T 13611《城市燃气分类》、GB 13612《人工煤气》规定的燃气。
2、引用标准文本中所列标准的部分条文，在本标准中引用而构成为本标准的条文，在标准出版时，所示版本均为有效。
所有标准都会被修改，使用本标准的各方应探讨使用下列标准最新版本的可能性。

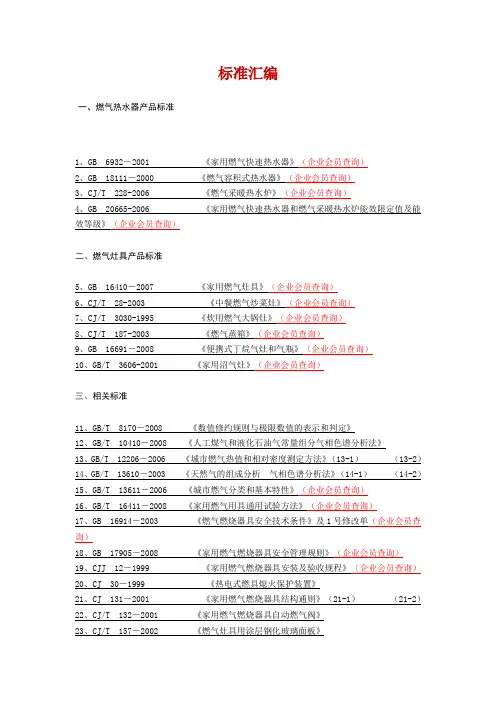

燃气器具及热水器各种标准汇编
标准汇编一、燃气热水器产品标准1、GB 6932－2001 《家用燃气快速热水器》（企业会员查询）2、GB 18111－2000 《燃气容积式热水器》（企业会员查询）3、CJ/T 228-2006 《燃气采暖热水炉》（企业会员查询）4、GB 20665-2006 《家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级》（企业会员查询）二、燃气灶具产品标准5、GB 16410－2007 《家用燃气灶具》（企业会员查询）6、CJ/T 28-2003 《中餐燃气炒菜灶》（企业会员查询）7、CJ/T 3030-1995 《炊用燃气大锅灶》（企业会员查询）8、CJ/T 187-2003 《燃气蒸箱》（企业会员查询）9、GB 16691－2008 《便携式丁烷气灶和气瓶》（企业会员查询）10、GB/T 3606-2001 《家用沼气灶》（企业会员查询）三、相关标准11、GB/T 8170－2008 《数值修约规则与极限数值的表示和判定》12、GB/T 10410－2008 《人工煤气和液化石油气常量组分气相色谱分析法》13、GB/T 12206－2006 《城市燃气热值和相对密度测定方法》（13-1）（13-2）14、GB/T 13610－2003 《天然气的组成分析气相色谱分析法》（14-1）（14-2）15、GB/T 13611－2006 《城市燃气分类和基本特性》（企业会员查询）16、GB/T 16411－2008 《家用燃气用具通用试验方法》（企业会员查询）17、GB 16914－2003 《燃气燃烧器具安全技术条件》及1号修改单（企业会员查询）18、GB 17905－2008 《家用燃气燃烧器具安全管理规则》（企业会员查询）19、CJJ 12－1999 《家用燃气燃烧器具安装及验收规程》（企业会员查询）20、CJ 30－1999 《热电式燃具熄火保护装置》21、CJ 131－2001 《家用燃气燃烧器具结构通则》（21-1）（21-2）22、CJ/T 132－2001 《家用燃气燃烧器具自动燃气阀》23、CJ/T 157－2002 《燃气灶具用涂层钢化玻璃面板》24、CJ/T 197－2004 《燃气用不锈钢波纹软管》（24-1）（24-2）25、CJ/T 198－2004 《燃烧器具用不锈钢排气管》26、CJ/T 199－2004 《燃烧器具用不锈钢给排气管》27、CJ 3062－1996 《燃气燃烧器具使用交流电源的安全通用要求》(27-1) (27-2)28、CJ/T 3072－1998 《燃气器具旋塞阀总成》（企业会员查询）29、CJ/T 3074－1998 《家用燃气燃烧器具电子控制器》(29-1) (29-2)30、QB/T 2278.2－1996 《家用燃气快速热水器自吸电磁阀》31、QB/T 2365－1998 《家用燃气用具脉冲点火控制器通用技术要求》家用燃气热水器标准汇编《家用燃气热水器标准汇编》是家用燃气热水器生产许可证审查部于2001年8月收集印制的，它包括了《家用燃气快速热水器产品生产许可证换（发）证实施细则》中要求企业必备的有关家用燃气热水器产品标准和相关标准，是家用燃气热水器生产许可证获证企业和拟申请许可证企业必不可少的技术标准，也是家用燃气热水器行业专业技术人员必备的技术资料之一。
燃气采暖热水炉新标准讲解
6.5.8.2b在热平衡时烟气中COa＝1浓度不应大于0.1％。风 机在最小工作电压下，器具从冷启动直到达到热平衡状 态）
6.6.2对于装有燃气稳压器或装有燃气/空气比例控制装置 的器具，在最高供气压力下测试，烟气中COa＝1浓度应小 于0.1％；对于装有燃气稳压器并使用人工煤气的器具， 在107％额定热输入状态下测试，烟气中COa＝1浓度应小 于0.1％；对于装有燃气稳压器并使用天然气和液化石油 气的器具在105％额定热输入状态下测试，烟气中COa＝1 浓度应小于0.1％；
6.3.6产热水率的测定值应不低于标称值的95％。
6.4.1.1对控制钮和使用时必须接触的部位，金属件表面温 升≤35K，瓷件≤45K，塑料件≤60K。
6.4.1.2观火孔边缘5mm外，烟道周围15mm外的侧面、前面 和顶面，温升≤80K。
6.4.1.4给气管表面≤ 60K。
6.4.4当点火燃烧器的燃气由主燃烧器的两个起密封作用的 阀门之间的管路提供时，人为打开靠近主燃烧器的截止 阀，使用额定压力点燃小火燃烧器，应保证安全。
6.5.3.2a在电压下降到0.15倍最小额定电压之前，阀门应 自动关闭。
6.5.3.2b在电压介于0.15倍最小额定电压和1.1倍最大额定 电压之间时，阀门应在电源中断时自动关闭。
6.5.3.2c启动或液压阀在驱动压力减少到规定0.15倍最大 驱动压力时，阀门应自动关闭。
6.5.5.1a在1kPa气压下阀的泄漏量应小于等于0.04L/h。
本标准修改采用EN483：1999《燃气中央采暖炉》和EN625： 1996《燃中央采暖炉热水技术要求》两个欧洲标准。
本标准修改采用CJ/T228-2006《燃气采暖热水炉》一个行 业标准。
1 范围 本标准规定了密闭式燃烧的燃气采暖热水炉的术语和定义，
燃气采暖炉国家标准
《燃气采暖热水炉》国家标准编写简介燃气采暖热水炉(简称壁挂炉)是一种可用于家庭供暖又可用于提供家庭卫生用热水的壁挂炉式家用燃气具，起源于欧洲，近二三十年来，壁挂炉在欧洲被家庭广泛使用，普及率就如同中国的燃气水器，每年产销在700万台以上。
壁挂炉在中国的发展是从20世纪90年代末才开始的。
从引进到现在大致可归纳为整机引进、技术消化吸收、标准规范等三个阶段。
在前两个阶段，国内市场没有对应的产品标准和市场准入机制，以热水器标准GB6932执行。
随着国内采暖市场快速发展，国外主要品牌进入中国市场，国内的生产企业也在不断增多。
市场销售的产品质量鱼目混珠，良莠不齐，有的甚至直接用普通热水器改装。
各企业之间产品制造成本相差很大，品质差距也很大。
但用户对此缺乏了年解，认为主要能满足采暖和热水要求即可，价格作为首选。
造成了市场的混乱，事故频发，对整个行业持续发展造成不良影响。
标准规范过程在以上背景下，由建设部提出，广州迪森家用锅炉制造一些公司主编的CJ/T228-2006《燃气采暖热水炉》行业标准，于2006年3月颁布，8月1日正式实施。
从此中国壁挂炉行业开始有了适合自己的产品标准。
结束了该产品没有标准的阶段。
进入标准规范阶段。
CG/T228-2006标准是以欧洲标准EN483和EN625为蓝本编写的，是第一本与欧盟标准接轨的燃气具产品标准。
主要安全技术要求等同欧洲标准，如果真正执行该标准的话，对整个行业技术水平的提升和产品质量水平提高能起到规范作用。
但由于该标准只是行业标准，属于自愿执行标准，而非国家强制性标准，一些技术水平相对低的壁挂炉生产企业仍然继续执行GB6932(燃气热水器标准)。
造成市场仍然有以热水器产品标准制造的壁挂炉，存在很大的安全隐患。
燃气采暖热水炉属于高危耗能产品。
为了彻底解决技术标准规范化，确保用户使用安全，推动节能，保护环境，国家标委2007年第五批标准修订计划下达了燃气采暖热水炉强制性国家标准制定计划。
燃气热水器国家能效标准解析
样化 ， 了容积 式燃 气 热水 器 ， 积式 电热 映 出热水 器的 实际 使用状 况 。 是 由于我 国 等 级 的 甄 别能 力并 兼 顾 国 际上 能 效等 级 划 除 容 但 水 器 、 速燃 气热 水器 以外 ， 快 还包 括两 用燃 地域 广 阔 ， 南北 方 的温度 、使用 习惯 都有 很 分 的一 致性 等 。与 电 冰箱 和 房 间 空 气调 节 级不 同 ， 气 热水 器能 效 等级 分为 燃 气炉 ， 同时 提供 暖气和 生 活热水 。 澳大 利亚 大 的不 同 ， 拟试验 的 条件很 难确 定 ， 且 器分 为 ５ 模 而
ቤተ መጻሕፍቲ ባይዱ
等级 国家能 效标 准 （ 以下 简称 “ 气热 水 来 ， 燃 由于 北方 分户 采暖 的需要 和 南方 生活水 器能 效标 准 ）是 我 国 系列 强制性 能 效标 准 平的提 高 ，两用燃 气炉 快 速进 入家庭 ，已经 主要技术 内容
之一 ， 也是 中 国第一项 燃 气方 面的 国家 能效 为市场 所 熟悉 。 燃 气热水 器能 效标 准 主 要规 定 了三
批注本地保存成功开通会员云端永久保存去开通
维普资讯
模 拟试 验的 时 间长 ，费用高 ， 标准 实施 的难 度 较大 ， 所以 经过 反 复权衡 和分 析 ， 终选 最
择 了热 效率 作 为评价 热水 器能 效的指 标 ， 并
且 采用 了现 有 的国标 Ｇ ９ ２ 家用燃 气快 Ｂ６３ 速 热水 器 关 于热效率 的 测试 方法 。 由于容积 式热水器能 效评价 参数 与快速
照国家发展和改革委 员会 节能 中 也 是以容 积式 的燃 气热 水 器和 容积式 的 电热 将冷凝 式热 水器纳 入标准具 有促进 冷凝式热
了 长 专 规 到０ ￣ 家 燃 水 器为 主 。 日本 则以 快 速式 燃 气 热 水 器 为 文 期 项 划， ２０ ， 用 １Ｔ （ －
现行城镇燃气主要标准规范
新版行业标准相较1999年版，对天然气气质要求有较大幅度提高。
其中，一类气气质指标，每立方米天然气高位发热量由原来大于31。
4兆焦耳提高到大于36兆焦耳；每立方米天然气总硫含量由不大于100毫克提高到不大于60毫克；二氧化碳含量由小于或等于3%提高为小于或等于2%。
我国现行城镇燃气主要标准规范：一、法律法规标准1、GB50028-20062、GBT 3091-20083、CJJ94-2009 《城镇燃气室内工程施工与质量验收规范》4、GB12459-20055、SYT0414-2007《钢质管道聚乙烯胶粘带防腐层技术标准》6、GBT19810-2005 《聚乙烯管材管件_热熔对接接头_拉伸强度和破坏形式的测定》7、CJJ63-20088、GBT3287-20009、GBT14976-200210、GB-T6111-2003 《流体输送用热塑性塑料管材耐内压试验方法》11、CJT3055-9512、GB15558.1-2003《燃气用埋地聚乙烯（PE）管道系统第1部分：管材》13、GBT8163-200814、8923-88《涂装前钢材表面锈蚀等级和除锈等级》15、GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》16、CJT 275-200817、GB5842-2006《钢瓶》18、GB 50235—97《工业金属管道工程施工及验收规范》19、GB50016-2006《建筑设计防火规范》20、CJJ33-2005《城镇燃气输配工程施工及验收规范》二、燃气热水器产品标准1、GB 6932－2001 《家用燃气快速热水器》2、GB 18111－2000 《燃气容积式热水器》3、CJ/T 228-2006 《燃气采暖热水炉》4、GB 20665-2006 《家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级》三、燃气灶具产品标准5、GB 16410－2007 《家用燃气灶具》6、CJ/T 28-2003 《中餐燃气炒菜灶》7、CJ/T 3030-1995 《炊用燃气大锅灶》8、CJ/T 187-2003 《燃气蒸箱》9、GB 16691－2008 《便携式丁烷气灶和气瓶》10、GB/T 3606-2001 《家用沼气灶》四、相关标准11、GB/T 8170－2008 《数值修约规则与极限数值的表示和判定》12、GB/T 10410－2008 《人工煤气和液化石油气常量组分气相色谱分析法》13、GB/T 12206－2006 《城市燃气热值和相对密度测定方法》14、GB/T 13610－2003 《天然气的组成分析气相色谱分析法》15、GB/T 13611－2006 《城市燃气分类和基本特性》16、GB/T 16411－2008 《家用燃气用具通用试验方法》17、GB 16914－2003 《燃气燃烧器具安全技术条件》及1号修改单18、GB 17905－2008 《家用燃气燃烧器具安全管理规则》19、CJJ 12－1999 《家用燃气燃烧器具安装及验收规程》20、CJ 30－1999 《热电式燃具熄火保护装置》21、CJ 131－2001 《家用燃气燃烧器具结构通则》22、CJ/T 132－2001 《家用燃气燃烧器具自动燃气阀》23、CJ/T 157－2002 《燃气灶具用涂层钢化玻璃面板》24、CJ/T 197－2004 《燃气用不锈钢波纹软管》25、CJ/T 198－2004 《燃烧器具用不锈钢排气管》26、CJ/T 199－2004 《燃烧器具用不锈钢给排气管》27、CJ 3062－1996 《燃气燃烧器具使用交流电源的安全通用要求》28、CJ/T 3072－1998 《燃气器具旋塞阀总成》29、CJ/T 3074－1998 《家用燃气燃烧器具电子控制器》30、QB/T 2278.2－1996 《家用燃气快速热水器自吸电磁阀》31、QB/T 2365－1998 《家用燃气用具脉冲点火控制器通用技术要求》在天然气输送过程中，输出量与输入量之差称之为输差，输差通常由天然气非计量漏失造成。
2019.02 燃气采暖热水炉检验标准
广东登玛热能科技有限公司标号：DM-PZ-BZ-1902-021燃气采暖热水炉检验标准Gas heating water boiler inspection standard1范围本标准规定了本公司燃气采暖热水炉整机的外观、结构、性能、安全、标识、包装、贮存要求和检验方法；本标准仅适用于本公司生产的额定热输入小于等于70kW、最大采暖工作水压小于等于0.3MPa、工作水温小于95℃，适用于单采暖和两用型给排气安装方式的燃气采暖热水炉。
2 引用标准以下标准所包含的条文,通过在本标准中引用而构成为本标准的条文,所有以下标准为最新版本时,本标准才有效.GB 25034-2010 燃气采暖热水炉GB/T 191-2008 包装储运图示标志GB 4208-2008 外壳防护等级GB 4706.1-2005 家用和类似用途电器的安全第一部分：通用要求GB/T 5023.1-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第一部分：一般要求GB/T 7307-2001 非螺纹密封管螺纹GB/T 13611-2006 城镇燃气分类和基本特性GB/T 16411-2008 家用燃气用具通用试验方法GB 17820-1999 天燃气GB 11174-1999 液化石油气CJ/T 3074-1998 家用燃气燃烧器具电子控制器ADLJ 001-2012 计数抽样检验标准3外观、结构、操作功能要求3.1外观3.1.1外壳表面平整光洁、无凸凹点、划痕，具有隔热作用；3.1.2外壳焊接点，牢固可靠，外型端正，无扭曲变形；3.1.3标识清楚、显目、端正。
3.2结构3.2.1热水炉在控制器所控制的温度范围内运行时，烟气不应产生冷凝水。
热水炉在启动时产生的冷凝水不应影响器具的安全性；3.2.2燃气管道和供水管道连接应牢固可靠，螺纹应符合GB/T 7307的规定，保证密封性；3.2.3用于安装的零部件的螺钉孔位、螺钉不应开在气路、水路的通路上，保证螺钉安装后不影响气路、水路的密封性和其它部件的正常运行；3.2.4用于安装零部件的螺丝、螺母应牢固、安全、可靠，无滑牙或未拧到位等现象。
燃气采暖热水炉新标准讲解
5.5.1a器具应装有水温限制装置。 5.5.1b器具应装有固定式控制温控器或可调式控制温控器。 5.5.1c当安全限温器和过热保护装置发生故障时，器具应 产生非易失锁定。 5.5.2a对于敞开式器具，当控制温控器失效不会造成人身 安全危险或损坏器具时，则可以不设置水温限制装置。 5.5.2b对于封闭式器具，控制系统应装有一下之一的水温 限制装置。 动作应小于110℃，且产生非易失锁定； 装有一个限制温控器，和一个过热保护装置； 可采用水流量监控装置，水量过低检测安全装置代替限 温控制器。 5.5.3c温度旋转旋钮的档位应能够明确判别水温升降的方 向，如果采用数字表示，则最高数字应对应最高温度。
5.3.3.2b当器具外壳构成燃烧系统的一部分时，不应有 烟气泄露到安装器具的房间内。 5.3.4.3用5N的作用力按压一个直径为16mm的钢球时， 该球不应进入防风装置中。 5.3.4.4a应防止直接接触到风机的转动部件。 5.3.6燃气/空气比例控制的结构设计应满足，可预见的 损坏不应影响安全性。 5.3.6b空气或燃烧产物控制管的横截面积应大于等于12 平方毫米，壁厚应大于等于1mm。 5.3.7a器具应能够通过反射镜、玻璃等观测燃烧器燃烧 情况。 5.3.7b如果主燃烧器装有专用的火焰检测装置，应采用 间接指示方式，且该装置不得用于其他用途。 5.3.8使用交流电源的器具，应确保当电源停止时或恢 复供电时器具运行不出现安全问题。
5.4.6a点火装置安装应牢固，位置应准确。 5.4.6b除火焰检测部件外，点火装置应在点火安全时间 内停止工作。 5.4.6d直接点火装置应确保安全点火，当电压在额定电 压的85％（187V）～ 110％（242V）之间波动时，应保 证先点火后开阀。 5.4.7火焰监控装置在火焰熄灭时，应使器具安全关阀， 且不受其他装置延迟的影响。 5.4.7.2a自动燃烧器控制系统在点火不成功时，应导致 再点火或再启动或易失锁定。 5.4.7.2b如果再点火或再启动时，在点火安全时间结束 后，主燃烧器仍未点燃时，控制器至少应引发易失锁定。 5.4.7.2c自动燃烧器控制系统应具有外部故障开机自检 和运行自检功能。
燃气壁挂炉国家标准
燃气壁挂炉国家标准燃气壁挂炉是一种高效节能的供暖设备，广泛应用于家庭和商业场所。
为了确保燃气壁挂炉的安全性和性能稳定，国家对其进行了一系列的标准规定，以下将对燃气壁挂炉国家标准进行详细介绍。
首先，燃气壁挂炉的国家标准主要包括产品的设计、制造、安装、使用和维护等方面的要求。
在设计和制造过程中，燃气壁挂炉必须符合国家相关的标准和规定，确保产品的质量和安全性。
在安装和使用过程中，用户必须按照标准要求进行操作，以确保燃气壁挂炉的正常运行和安全使用。
其次，燃气壁挂炉的国家标准还对产品的性能指标进行了详细的规定。
包括燃气壁挂炉的热效率、排气温度、排烟压力、燃烧稳定性等指标都有明确的要求。
这些性能指标的规定，不仅可以保证燃气壁挂炉的供暖效果，还可以减少对环境的影响，提高能源利用效率。
另外，燃气壁挂炉的国家标准还对产品的安全性能进行了严格的规定。
包括燃气壁挂炉的防火、防爆、防漏气等安全性能都有详细的要求。
这些规定的实施，可以有效地保护用户和周围环境的安全，减少意外事件的发生。
此外，燃气壁挂炉的国家标准还规定了产品的质量控制和检测要求。
生产企业必须建立健全的质量管理体系，对产品进行全面的检测和评估，确保产品的质量稳定和可靠。
总的来说，燃气壁挂炉的国家标准是保障产品质量和用户安全的重要依据，对于生产企业和用户来说，都具有重要的意义。
生产企业必须严格按照标准要求进行生产和管理，确保产品的质量和安全性；用户在选择和使用燃气壁挂炉时，也必须严格按照标准要求进行操作，以确保产品的正常运行和安全使用。
总之，燃气壁挂炉国家标准的实施，可以有效地保障产品的质量和用户的安全，促进行业的健康发展。
希望相关企业和用户能够重视并严格遵守这些标准要求，共同推动燃气壁挂炉行业的发展和进步。
燃气热水炉能效标准
燃气热水炉能效标准
我国已制定燃气热水炉能效标准，该标准把燃气热水器的能效等级分为三级，其中1级能效最高，热效率值不低于96%；2级热效率值不低于88%；3
级热效率值不低于84%。
不符合国家能效标准的燃气热水器将禁止上市销售。
此外，根据对测试数据的统计结果和理论计算分析，为了实现《节能中长期规划》的节能目标，参照国外相关标准和技术要求，规范市场竞争秩序，淘汰落后技术，应提高市场准入门槛，从而提高整个燃气热水器市场的能效水平。
以上内容仅供参考，如需获取更多信息，建议查阅相关文献或咨询相关人士。
燃气快速热水器能效标准解读
燃气快速热水器能效标准解读摘要：2016年6月1日，《家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级》在我国得到了有效的实施，与国家能效标准不符的燃气热水器在市面上将被广泛取缔。
本文重点阐述了燃气热水器能效标准的编制背景，对燃气热水器能效标准内容解读进行了深入分析，并且有效探讨了实行燃气热水器能效标准的影响，希望对相关工作者带来一定的参考作用。
关键词：燃气快速热水器；能效标准；解读一、燃气热水器能效标准的编制背景环保与节能目前在世界范围内受到了广泛的关注，并且对社会经济的进步与可持续发展有着至关重要的作用。
在世界各国的节能政策当中，能源利用效率的提升是其中十分重要的内容。
我国在世界范围内的众多国家当中，有着较高的能源消耗量，并且能源利用率不高。
因此，需要对能源结构进行有效的调节，提升能源利用率，改善能源过渡浪费的现状，需要对节能技术进行有效的开发。
我国最近几年为了使能源约束矛盾得到有效的环境，颁发了一系列的措施与政策法规，包括将“效率为本、节能优先”列入到了我国的能源战略当中。
国务院在相关会议上对我国有待解决的能源问题进行了深入的探讨，提出了节能的有效措施，并且组织了全国资源节约宣传活动。
在通常情况下，能效标准需要结合相关用能产品的技术经济发展水准、能耗量、社会拥有量、节能潜力等，规划性的进行拟定，并且随着业界水平的提高合理的进行微调，使能耗指标的合理性与先进性得到有效的保证。
在实施能效标准的过程中，应当对取缔市面上能耗较高的商品，对节能产品进行大力的研发。
二、家用燃气快速热水器能效标准解读现阶段我国拥有快速燃气热水器的公司有着四百多家，每年所生产的燃气热水器大约有1500多万台，制造商在热水器生产的过程中，逐渐朝着环保型以及冷凝式等有着较高能源利用率的产品进行转型，研发出了许许多多的关键性部件，并且能够与我国居民的水电气条件与生活习性相适应。
我国燃气市场当中的绝大部分产品都是国产产品，并且有很多的产品向国外出口，现阶段有大约一百多家采暖炉公司，每年生产大约一百五十多台采暖炉。
燃气采暖炉企业标准
燃气采暖炉企业标准1 范围本标准规定了家用燃气采暖炉（以下简称采暖炉）的定义、分类及基本参数、性能要求、试验方法、检验规则和标志、包装、运输、储存。
本标准适应于热负荷不大于70kW的家用燃气采暖炉，不适用于燃气容积式采暖炉和冷凝式采暖炉。
本标准所指燃气，是GB/T 13611《城市燃气分类》、GB 13612《人工煤气》规定的燃气。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，是使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB6932-2001 家用燃气快速采暖炉GB191-2001包装储运图示标志GB/T2828-1987逐批检查计数抽样表（适用于连续批的检查）GB4706.1-1998家用和类似用途电器的安全第一部分通用要求GB/T12206-1990城市燃气热值测定方法GB/T13611-1992城市燃气分类GB13612-1992人工煤气GB/T16411-1996家用燃气用具的通用试验方法3定义本标准采用下列定义3.1 高热值（Q h）标准情况下1m3(或1kg)燃气完全燃烧，包括水蒸气潜热在内的发热量。
3.2 低热值（Q1）标准情况下1m3(或1kg)燃气完全燃烧，不包括水蒸气潜热的发热量3.3 燃气相对密度相等的体积的燃气与空气的质量之比（0℃、101.3kPa、干燥的标准状态）。
3.4 低热值华白数（W1）燃气低热值与同一燃气相对密度平方根之比值。
3.5 燃气体积流量（q v）单位时间流过的燃气体积（换算成0℃、101.3kPa、干燥的标准状态）3.6 热负荷（热流量）（φ）在相同状态下燃气低热值和体积流量的乘积。
3.7 额定热负荷（额定热流量）在额定的燃气压力下，采暖炉使用基准气在单位时间内放出的热量。
该值是产品铭牌的标称值，单位kW(1kW=3.6MJ/h)3.8 燃气供气压力（P）在采暖炉燃气入口处，采暖炉运行时测的相对静压力3.9 热效率（η）有效利用热量占燃气完全燃烧总放热量的百分比。
国内外燃气热水器能效标准介绍
澳大利亚
■ 考虑全年热水器总能耗 ■ 热水器热效率不低于 ７０％ ■ 设定贮水容积为 １４０ 升的容积式热水器为对比机型 ■ 测试条件：环境温度 ２０ ±１℃，冷水温度±１℃，温升 ４５℃ ■ ６ 档能效等级：星号越高者能效水平越高
ｈｔｔｐ：／／ｗｗｗ．ｘｄｊｄ．ｃｎ 49
行业专栏 Ｈａｎｇｙｅ
日本：日本的 Ｔｏｐ ｒｕｎｎｅｒ项目为日本的生产企业规定了到 ２００６ 年该企业所生产的燃气热水器的加权平均效率，对不同 类型热水器的热效率（以燃气高热值为基准）水平作了不同 限定（以高热值计算）为：自然通风型直排式为 ８３．５％（相
三、市场推广难度大。热泵热水器产品的市场推广难度
5 0 ２００７．３
我国的燃气热水器国家能效标准分三级，第一级为最高
美国
■ 能效测试需做 ２４ 小时模拟实验； ■ 测试条件：进水温度 １４．４℃，水箱温度 ５７．２℃，空气温度 １９．７ ± １．４℃； ■ 水箱大小：≥０
等级，满负荷下热效率为 ９６％，测试两点，１００％负荷和 ３０
澳大利亚：澳大利亚早在 １９８３ 年就制定了燃气热水器的
具为 ８４％；对于设计热负荷不超过 １０ＫＷ 的用具为 ８２％；如
泵热水器产品进入市场有 ３ 年左右的时间，以其“水 量大、能耗低”的鲜明特点表现出了强劲的发展势头。
果在正常试验条件下，Ｂ 类用具（连接有通往室外的燃烧产物 虽然目前热泵热水器市场整体规模有限，但由于发展潜力很
排出烟道的用具，并直接从用具安装的室内获得空气）的热 大，吸引了很多企业的加入。２００６ 年，热泵热水器市场呈现
理性
当于低热值效率 ９２％），烟道式自然通风型 ７８％（相当于低
热值效率 ８６％），强排型（不包括户外型）８０％（相当于低热
燃气壁挂炉标准：已经启动修订，新增内容受关注
23电器2019/82019年4月，相关部门对GB 25034《燃气采暖热水炉》国家标准修订计划进行了公示。
该标准修订工作有望于年内启动。
《电器》记者采访国家燃气用具质量监督检验中心主任王启得知，距离GB 25034-2010《燃气采暖热水炉》实施已经过去8年，燃气壁挂炉行业在产品、技术、安装等方面都发生了巨大变化，标准亟待修订。
新标准正有序推进现行的GB25034-2010《燃气采暖热水炉》标准基本等同采用了欧洲标准，从技术水平、产品的安全性、可靠性、能效水平等都与欧洲接轨。
标准对中国产品出口欧洲及全世界各国提供了方便条件，也为中国燃气分户供暖提供了可靠的热源保证。
目前燃气壁挂炉行业进入快速增长阶段，市场形势不断变化，为避免国家标准跟不上形势发展，标准修订迫在眉睫。
《电器》记者了解到，该标准或将增加与冷凝式燃气壁挂炉、户外安装产品的内容，并将CJ/T395-2012《冷凝式暖浴两用炉》行业标准的内容加入GB 25034《燃气采暖热水炉》中，升级为国家标准。
王启表示，此次修订将继续与欧洲标准进行对标，但会根据中国国情进行具体的商讨和修订。
对于此次修订，行业主流企业普遍持积极态度。
博世热力技术事业部民用暖通高级产品经理付春表示，此次修订将使中国燃气壁挂炉标准与国际更接轨，有利于进一步提高产品的安全性和可靠性。
燃气壁挂炉标准：已经启动修订，新增内容受关注本刊记者 李志刚据王启介绍，标准的修订工作目前正有序推进中，修订过程预计要用1年半的时间。
“现阶段主要在汇总这些年出现的新技术和旧标准存在的问题等，并着手修改。
”他还说，“主流企业都非常关注，也都在积极参与。
”国家标准对生产企业的重要性不言而喻,美的有关负责人表示，该标准的修订需要结合这些年燃气壁挂炉行业的技术发展和进步，希望可以做到规范和指导产品开发的作用。
万和有关负责人告诉《电器》记者，作为GB 25034《燃气采暖热水炉》修订工作的主要参与者，万和会积极完善燃气壁挂炉标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《燃气采暖热水炉》国家标准编写简介
《燃气采暖热水炉》国家标准编写简介
广州迪森家用锅炉制造有限公司 楼英 1.标准编写背景
燃气采暖热水炉(简称壁挂炉)是一种既可用于家庭供暖又可用于提供家庭卫生用热水的壁挂式家用燃气具，起源于欧洲，近二、三十年来，壁挂炉在欧洲被居民家庭广泛使用，普及率就如同中国的燃气热水器，每年产销量在700万台以上。
壁挂炉在中国的发展是从20世纪90年代末才开始的。
从引进到现在大致可归纳为整机引进、技术消化吸收、标准规范等三个阶段。
在前两个阶段，国内市场没有对应的产品标准和市场准入机制，以热水器标准GB6932执行。
随着国内采暖市场快速发展，国外主要品牌进入中国市场，国内的生产企业也在不断增多。
市场销售的产品质量鱼目混珠，良莠不齐，有的甚至直接用普通热水器改装。
各企业之间产品制造成本相差很大，品质差距也很大。
但用户对此缺乏了解，认为只要能满足采暖和热水要求即可，价格作为首选。
造成了市场的混乱，事故频发，对整个行业持续发展造成不良影响。
2.标准规范过程
在以上背景下，由建设部提出，广州迪森家用锅炉制造有限公司主编的CJ/T228‐2006《燃气采暖热水炉》行业标准，于2006年3月颁布，8月1日正式实施。
从此中国壁挂炉行业开始有了适合自己的产品标准。
结束了该产品没有标准的阶段。
进入标准规范阶段。
CJ/T228‐2006标准是以欧洲标准EN483和EN625为蓝本编写的，是第一本与欧盟标准接轨的燃气具产品标准。
主要安全技术要求等同欧洲标准，如果真正执行该标准的话，对整个行业技术水平的提升和产品质量水平提高能起到规范作用。
但由于该标准只是行业标准，属于自愿执行标准，而非国家强制性标准，一些技术水平相对低的壁挂炉生产企业仍然继续执行GB6932(燃气热水器标准)。
造成市场仍然有以热水器产品标准制造的壁挂炉，存在很大的安全隐患。
燃气采暖热水炉属于高危耗能产品。
为了彻底解决技术标准规范化，确保用户使用安全，推动节能，保护环境，国家标委2007年第五批标准修定计划下达了燃气采暖热水炉强制性国家标准制订计划。
原CJ/T228标准编制组成员，还有一些新的壁挂炉生产企业也积极参与了新的国家标准编写。
3.国家标准编写工作简介
本标准是根据国家标准化管理委员会计划[2007]100号文“关于下达2007年第五批制修订国家标准项目计划的通知”的要求（计划号为20076380‐Q‐333）编制的。
本标准由广州迪森家用锅炉制造有限公司和国家燃气用具质量监督检验中心主编、住房与城乡建设部城镇燃气标准技术归口单位归口， 默洛尼卫生洁具(中国)有限公司、海尔、菲斯曼(中国)有限公司、依玛股份有限公司(北京代表处)、海顿热能技术有限公司等单位参与编写。
主要起草人有:楼英、王启、张金环、任志、闫小勤、高学杰、李伟、邱国利等人。
标准编写过程中技术归口单位给予大力的技术指导。
本标准项目从2008年1月15日天津红楼会议启动，成立编制组。
于2008年3月完成第一初稿。
2008年9月18日完成送审稿，于2008年9月24日召开专家审查会并通过审查。
本标准编写过程中共召开了4次研讨会。
本标准是根据CJ/T228‐2006《燃气采暖热水炉》标准颁布实施一年多的情况，以及编制组成员对EN483和EN625标准的进一步理解，在原CJ/T228标准的基础上编制而成，并于2008年10月完成报批稿。
2008年12月底上报国家标准委员会审批。
此标准预计将在2009
年下半年开始强制实施。
4.与欧洲标准EN483、EN625、行标CJ/T228及GB6932差异说明
(1)与欧洲标准EN483、EN625的比较
本标准修改采用欧洲标准EN483和EN625，适用于具有采暖、热水两用的组合式器具，也适合于特殊情况的单采暖器具。
与EN483和EN625差异如下：
1)根据我国情况，删除了EN483中的如下内容：
①附录A:欧洲共同体各国产品分类及供气条件
②附录B:特殊国家条件
③附录E:试验条件汇编(主要针对欧洲气源)，本标准燃气条件技术条款引用GB/T13611
④ 附录K:标识示例(针对欧洲共同体不同国家)
⑤附录N:C6型锅炉给气和排气管道的要求和试验方法(与器具分开的独立烟道的测试方法，我国没有)
⑥ 附录Z:EN483与欧盟指令主要要求的条款对照表
⑦ 删除了器具最大采暖工作水压为6kg(即压力等级3)的内容
2)与EN483相比，增加了以下内容
①7.1.4试验仪表仪器的精度要求。
试验仪器仪表的精度要求主要依据EN483中第7.1.9条对“测定不确定性要求”及欧洲标准化委员会技术报告CR1404中对烟气分析仪的技术要求。
②6.8热水系统性能要求。
该部分内容主要依据EN625，将标准中涉及到安全的性能摘录出来，所摘录条款等同EN625。
③附录E 电气安全性能。
为了便于标准的使用，该部分内容主要依据GB4706.1，摘录与燃气采暖炉相关的电气安全要求条款，所摘录条款等同GB4706.1。
④9.2.2安全警示内容。
该部分内容依据GB/T20000.4的要求，通过对器具可能发生的安全问题进行评估，对用户提出使用风险提示。
⑤检验规则。
由于采暖炉相对于其他燃气具而言,为大器具小批量，检验项目多,方法复杂，本标准中对出厂检验抽样方案没有给出具体方案,只给出原则,具体方案由制造商定。
检验项目和强制性项目的确定是编制组对安全,节能环保的影响程度及检验可重复情况,并通过研讨会多次讨论确定的。
3)技术条款差异说明
与EN483、EN625相比，本标准修改了以下内容：
①热输入偏差:EN483‐5%，本标准‐10%；这样比较适合中国国情，特别是海拔高度的影响
②有风试验:本标准采用从欧洲标准基础上简化的日本标准的试验方法
③生活热水系统性能要求:与EN625不同，本标准只摘录EN625中涉及安全的条款作为本标准性能要求。
④采暖水系统最大工作压力:EN483‐6kg，本标准‐3kg
(2)与行业标准CJ/T 228相比增加和修改的内容
①增加了第6.7.2部分负荷下热效率的要求和第7.7.2部分负荷下热效率的测试方法。
对采暖热水炉推出更高的要求，特别是针对热水炉的结构设计，风机、风压开关的匹配设计和整机的保温都需要做较大的改进，否则很难达到要求。
②增加了第8章检验规则，并在标准中列出强制性条款。
③改写了附录E电气安全要求。
(3)与热水器标准GB6932相比的差异
由于采暖热水炉是无人看管连续工作的,集水、气、电于一体的器具,安全、环保及节能是首
要条件
另外，新标准对安全警示及安全评估方面也提出要求，强调：
①应切实消除各方面的危险。
②不可消除的危险应采取保护措施。
③应将残留的危险通知用户，并指明是否有必要采取措施，以减小安装或使用时可能出现的危险，对可能预见的危险应予以警告！
④安全提示及禁止使用石棉等非环保材料条款被列为强制性条款。
5.新标准的颁布实施对行业的影响
5.1标准定位
《燃气采暖热水炉》是中国燃气行业第一本与欧洲及国际接轨的标准, 也是第一本作为独立行业的, 区别于热水器的壁挂炉型式检验标准. 适用于产品合格评定,市场准入及市场监督检验的标准。
因此它将对市场起到以下作用：
(1)提高了市场准入技术门槛
对那些生产技术落后, 检测水平低下的企业将被淘汰出局。
同时对有实力的企业可加大资金投入,开发新产品,上先进的检测线,有效地保证产品质量的稳定性。
这样有利于提高整个采暖热水炉行业的整体技术水平。
(2)指导生产厂家提高生产设计水平
要求生产企业设计产品必须符合标准提出的安全，环保及节能的基本要求：
①安全要求。
从设计、生产、售后服务及安全评估等四个角度使产品使用过程中的不安全因素降到最低;确保用户使用安全。
②节能要求。
新标准对产品的热效率最低要求比BG6932高7%, 比国家能效标准的市场准入指标高3%;鉴于采暖炉的部分负荷下工作时间长，在此新标准中加入3%负荷下的效率参数。
采暖炉在采暖季每天24小时连续工作, 节能的意义更重大。
③环保要求。
要求在任何外部条件下,包括烟道堵塞, 电源波动, 台风等不利因素, 产品工作时烟气排放CO含量都不能超过规定值;同样因为是连续工作, 烟气排放对小区空气质量影响也不可忽视。
(3)规范市场, 引导行业健康持续发展
由于新标准对产品的安全可靠性、节能环保等个方面要求远高于GB6932。
当直接消费者和间接消费者(开发商)了解到标准中的这些内容后，他们会优先使用质量可靠、安全性能好、环保节能的产品,同时也会刺激生产企业设计，生产质量更好的产品，如此形成良性循环。
