空调机房吸声板墙面安装技术交底
吸音墙面技术交底
交底内容1施工准备材料及主要机具1.1 轻钢龙骨吸音墙工程使用的轻钢龙骨有支撑卡龙骨的通贯系列龙骨。
轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖横向龙骨、横撑龙骨。
轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。
龙骨应有产品质量合格证。
龙骨外观应表面平整棱角挺直过渡角及切边不允许有裂口和毛刺表面不得有严重的污染、腐蚀和机械损伤。
1.2 紧固材料射钉、膨胀螺栓、镀锌自攻螺丝8mm厚穿孔硅酸钙板用25mm长螺丝、木螺丝等应符合设计要求。
1.3 填充材料50mm厚玻璃棉。
1.4 穿孔硅酸钙板穿孔硅酸钙板应有产品合格证。
规格600mm1200mm8mm1.5 接缝材料接缝腻子、玻纤带布、胶。
1.5.1 接缝腻子抗压强度0.3MPa抗折强度1.5MPa终凝时间0.5h。
1.5.2 50mm中碱玻纤带和玻纤网格布布重80g/m28目/in 断裂强度25mm×100mm布条经向300N 纬向150N1.6 主要机具板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射钉枪、拉铆钳、直流电焊机、刮刀、线坠、靠尺等。
2.2 作业条件1 主体结构已验收屋面已做完防水怪。
2 室内弹出1.0cm标高线。
3 作业的环境温度不应低于5℃。
4 熟悉图纸并向作业班组作详细的技术交底。
5 根据设计图和提出的备料计划查实吸音墙全部材料使其配套齐全。
6 先作样板墙一道经鉴定合格后再大面积施工。
7 拱形顶车站墙面作3.6米高吸音墙面3.6米以上做涂料。
3 操作工艺3.1 工艺流程弹线、分档→固定沿顶、沿地龙骨→固定边框龙骨→安装竖向龙骨→安装门、窗框→安装附加龙骨→安装支撑龙骨→检查龙骨安装质量→电气铺管安附墙设备→安装一面罩面板→填充隔声材料→安装另一面罩面板→接缝→涂料及护角处理→质量检查3.2 弹线、分档在吸音墙与上、下及两边基体的相接处应按龙骨的宽度弹线。
弹线清楚位置准确。
按设计要求结合罩面板的长、宽分档以确定竖向龙骨、横撑及附加龙骨的位置。
木丝吸音板墙面安装技术交底
工程名称******* 交底部位暖通、空调机房木丝吸音板墙面
工程编号******* 时间2013年*月**日交底内容:
1、施工准备
1.1 材料要求
1.1.1 龙骨料一般采用红白松烘干料,含水率不大于12%,材质不得有腐朽、节疤、劈裂、扭曲等缺陷,做过防潮、防腐、防火处理的50×50木方。
1.1.2 面板:已做好防潮防火处理的15厚木丝吸声板。
1.1.3 辅料:JS防水涂料,建筑胶粘剂,50厚岩棉。
1.2 机具准备
小电动台锯、小电动台刨、手电钻、冲击电锤、汽动码钉枪、螺丝刀、方尺、小钢尺、割角尺、靠尺板、线坠、胶刷、墨斗等。
1.3 作业条件
1.3.1 骨架安装应在安好门窗口、门框后进行,安装面板应在室内抹灰及地面做完后进行。

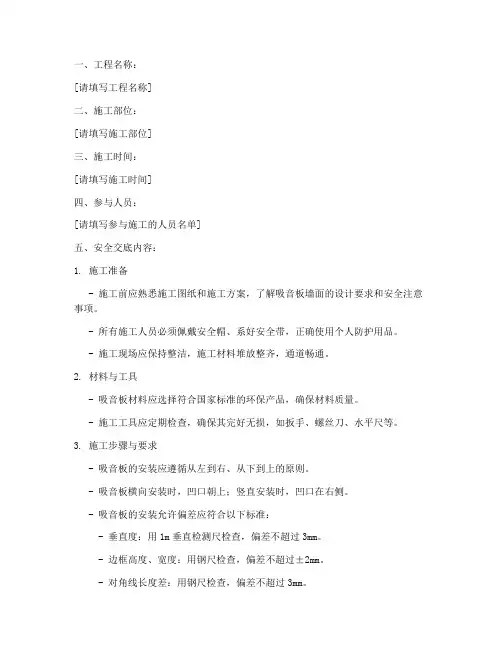

吸音板墙面技术安全交底模板
一、工程名称:[请填写工程名称]二、施工部位:[请填写施工部位]三、施工时间:[请填写施工时间]四、参与人员:[请填写参与施工的人员名单]五、安全交底内容:1. 施工准备- 施工前应熟悉施工图纸和施工方案,了解吸音板墙面的设计要求和安全注意事项。
- 所有施工人员必须佩戴安全帽、系好安全带,正确使用个人防护用品。
- 施工现场应保持整洁,施工材料堆放整齐,通道畅通。
2. 材料与工具- 吸音板材料应选择符合国家标准的环保产品,确保材料质量。
- 施工工具应定期检查,确保其完好无损,如扳手、螺丝刀、水平尺等。
3. 施工步骤与要求- 吸音板的安装应遵循从左到右、从下到上的原则。
- 吸音板横向安装时,凹口朝上;竖直安装时,凹口在右侧。
- 吸音板的安装允许偏差应符合以下标准:- 垂直度:用1m垂直检测尺检查,偏差不超过3mm。
- 边框高度、宽度:用钢尺检查,偏差不超过±2mm。
- 对角线长度差:用钢尺检查,偏差不超过3mm。
- 裁口、线条接缝高度差:用钢直尺和塞尺检查,偏差不超过1mm。
- 对于有花纹要求的实木吸音板,每一立面应按照吸音板上事先编制好的编号依次从小到大进行安装。
4. 安全操作- 在安装吸音板时,注意防止高空坠落,特别是高处作业时要系好安全带。
- 吸音板安装过程中,禁止在龙骨上攀爬或放置工具,以防意外坠落。
- 吸音板安装完成后,应立即检查其牢固性,确保无松动或脱落现象。
5. 环境保护- 施工过程中产生的废料应分类收集,及时清理,不得随意丢弃。
- 施工现场应保持良好的通风,减少施工过程中产生的粉尘和有害气体对施工人员的影响。
6. 应急处理- 如遇紧急情况,应立即停止施工,按照应急预案进行处置。
- 施工人员应熟悉应急预案,了解紧急逃生路线和应急联系方式。
六、注意事项:- 所有施工人员必须严格遵守施工规范和安全操作规程。
- 施工过程中,如发现安全隐患,应立即停止施工,并及时报告相关负责人。
- 施工结束后,应对施工现场进行清理,确保无安全隐患。

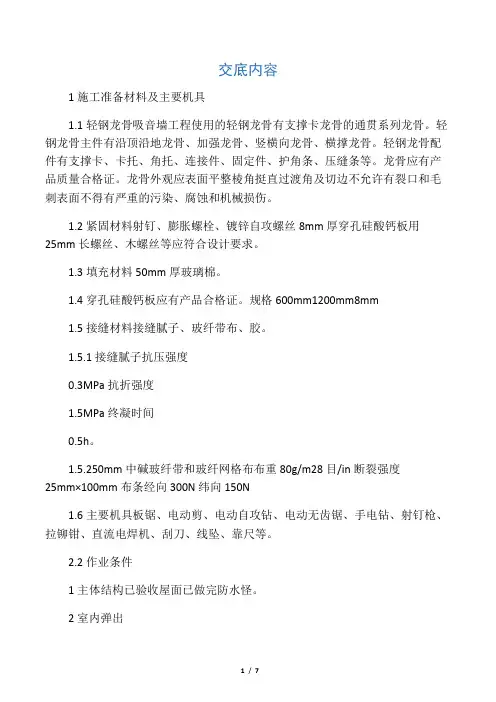

吸音墙面技术交底
交底内容1施工准备材料及主要机具1.1轻钢龙骨吸音墙工程使用的轻钢龙骨有支撑卡龙骨的通贯系列龙骨。
轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖横向龙骨、横撑龙骨。
轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。
龙骨应有产品质量合格证。
龙骨外观应表面平整棱角挺直过渡角及切边不允许有裂口和毛刺表面不得有严重的污染、腐蚀和机械损伤。
1.2紧固材料射钉、膨胀螺栓、镀锌自攻螺丝8mm厚穿孔硅酸钙板用25mm长螺丝、木螺丝等应符合设计要求。
1.3填充材料50mm厚玻璃棉。
1.4穿孔硅酸钙板应有产品合格证。
规格600mm1200mm8mm1.5接缝材料接缝腻子、玻纤带布、胶。
1.5.1接缝腻子抗压强度0.3MPa抗折强度1.5MPa终凝时间0.5h。
1.5.250mm中碱玻纤带和玻纤网格布布重80g/m28目/in断裂强度25mm×100mm布条经向300N纬向150N1.6主要机具板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射钉枪、拉铆钳、直流电焊机、刮刀、线坠、靠尺等。
2.2作业条件1主体结构已验收屋面已做完防水怪。
2室内弹出1.0cm标高线。
3作业的环境温度不应低于5℃。
4熟悉图纸并向作业班组作详细的技术交底。
5根据设计图和提出的备料计划查实吸音墙全部材料使其配套齐全。
6先作样板墙一道经鉴定合格后再大面积施工。
7拱形顶车站墙面作3.6米高吸音墙面3.6米以上做涂料。
3操作工艺3.1工艺流程弹线、分档→固定沿顶、沿地龙骨→固定边框龙骨→安装竖向龙骨→安装门、窗框→安装附加龙骨→安装支撑龙骨→检查龙骨安装质量→电气铺管安附墙设备→安装一面罩面板→填充隔声材料→安装另一面罩面板→接缝→涂料及护角处理→质量检查3.2弹线、分档在吸音墙与上、下及两边基体的相接处应按龙骨的宽度弹线。
弹线清楚位置准确。
按设计要求结合罩面板的长、宽分档以确定竖向龙骨、横撑及附加龙骨的位置。
3.3固定沿顶、沿地龙骨沿弹线位置固定沿顶、沿地龙骨可用射钉或膨胀螺栓固定点间距应不大于600mm龙骨对接应保持平直。
安全技术交底_吸音板模板
一、工程概况本工程为某办公楼室内吸音板施工,施工范围为办公楼室内墙面、吊顶及局部隔断。
施工内容包括吸音板安装、固定、接缝处理等。
为确保施工安全,特制定本安全技术交底。
二、施工前准备1.施工人员必须经过专业培训,熟悉吸音板施工工艺和安全操作规程。
2.施工前应熟悉施工图纸,了解施工要求,确保施工质量。
3.施工前应检查施工现场,确保场地平整、干净,无障碍物。
4.施工前应准备好施工所需材料、工具、设备,并检查其完好性。
三、施工工艺及安全措施1.施工工艺:(1)测量放线:根据设计图纸,对施工区域进行测量放线,确保吸音板安装位置准确。
(2)基层处理:对墙面、吊顶进行清理,去除污垢、松动部分,确保基层平整、干净。
(3)吸音板安装:按照设计要求,将吸音板固定在基层上,确保安装牢固。
(4)接缝处理:对吸音板接缝进行处理,确保接缝严密、美观。
2.安全措施:(1)施工人员必须佩戴安全帽、手套、防护眼镜等个人防护用品。
(2)高处作业时,必须佩戴安全带,并系好保险绳,确保安全。
(3)施工过程中,严禁酒后作业、疲劳作业。
(4)施工过程中,严禁乱扔垃圾、杂物,保持施工现场整洁。
(5)施工过程中,注意用电安全,严禁私拉乱接电线。
(6)施工过程中,注意防火、防爆,严禁使用明火。
(7)施工过程中,注意通风,确保室内空气质量。
四、施工注意事项1.施工过程中,注意吸音板安装的平整度和垂直度,确保安装质量。
2.施工过程中,注意接缝处理,确保接缝严密、美观。
3.施工过程中,注意施工顺序,先进行基层处理,再进行吸音板安装。
4.施工过程中,注意与电工、水电工等工种的协调配合。
五、验收标准1.吸音板安装牢固,无松动、脱落现象。
2.吸音板表面平整,无明显划痕、污渍。
3.吸音板接缝严密,无明显缝隙。
4.吸音板安装位置准确,符合设计要求。
5.施工现场整洁,无安全隐患。
六、应急措施1.施工过程中,如发现安全隐患,立即停止施工,并报告相关管理人员。
2.施工过程中,如发生安全事故,立即启动应急预案,进行现场救援。

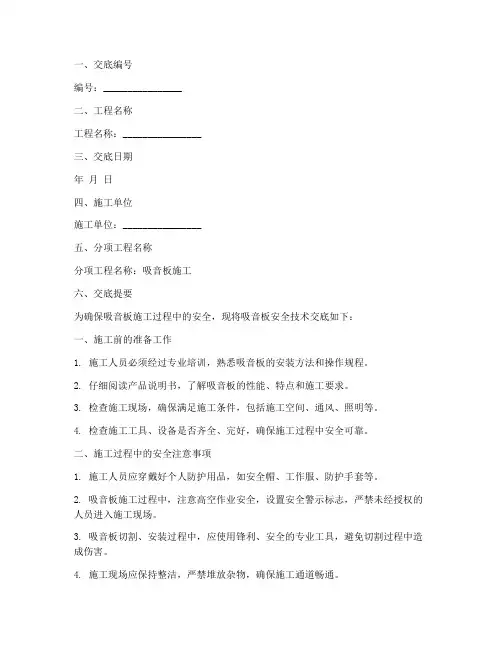

吸音板安全技术交底模板
一、交底编号编号:________________二、工程名称工程名称:________________三、交底日期年月日四、施工单位施工单位:________________五、分项工程名称分项工程名称:吸音板施工六、交底提要为确保吸音板施工过程中的安全,现将吸音板安全技术交底如下:一、施工前的准备工作1. 施工人员必须经过专业培训,熟悉吸音板的安装方法和操作规程。
2. 仔细阅读产品说明书,了解吸音板的性能、特点和施工要求。
3. 检查施工现场,确保满足施工条件,包括施工空间、通风、照明等。
4. 检查施工工具、设备是否齐全、完好,确保施工过程中安全可靠。
二、施工过程中的安全注意事项1. 施工人员应穿戴好个人防护用品,如安全帽、工作服、防护手套等。
2. 吸音板施工过程中,注意高空作业安全,设置安全警示标志,严禁未经授权的人员进入施工现场。
3. 吸音板切割、安装过程中,应使用锋利、安全的专业工具,避免切割过程中造成伤害。
4. 施工现场应保持整洁,严禁堆放杂物,确保施工通道畅通。
5. 吸音板安装过程中,注意以下几点:a. 吸音板表面应保持平整,避免出现翘曲、变形等现象。
b. 吸音板与墙面、天花板等接触面应粘贴牢固,避免脱落。
c. 吸音板之间应留有适当缝隙,方便安装和通风。
6. 吸音板施工过程中,注意防火、防爆安全,严禁使用明火作业。
三、施工完成后注意事项1. 吸音板施工完成后,对施工现场进行全面检查,确保施工质量符合要求。
2. 施工现场应保持整洁,及时清理施工垃圾。
3. 施工人员离开施工现场前,确保所有施工设备、工具已归位,并关闭电源、水源等。
四、应急处理1. 如遇吸音板安装过程中发生安全事故,立即停止施工,并组织人员进行救援。
2. 及时向相关部门报告事故情况,按照事故处理程序进行事故调查和处理。
3. 事故处理后,对施工现场进行整改,防止类似事故再次发生。
五、交底人交底人:________________六、接受人接受人:________________七、备注1. 施工单位应严格按照本安全技术交底执行,确保施工安全。
吸音板安装安全技术交底模板
一、工程名称:________________________二、施工单位:________________________三、建设单位:________________________四、施工部位:________________________五、施工期限:________________________六、交底时间:________________________一、安全交底内容:1. 进入施工现场的要求:(1)所有进入施工现场的人员必须佩戴安全帽,扣好帽带。
(2)操作人员严禁穿硬底鞋、高跟鞋及拖鞋作业。
(3)严禁酒后上岗、打架斗殴。
2. 吸音板安装前的安全检查:(1)检查施工现场是否平整、干净,有无杂物、障碍物。
(2)检查施工工具、设备是否完好,如扳手、螺丝刀、切割机等。
(3)检查施工材料是否符合要求,如吸音板、胶粘剂等。
3. 吸音板安装过程中的安全注意事项:(1)高处作业时,必须系好安全带,并确保安全带系在可靠位置。
(2)操作人员应站在稳固的支点上,避免在空中作业。
(3)切割吸音板时,应佩戴防护眼镜,以防碎片飞溅伤人。
(4)使用切割机、电钻等电动工具时,应注意防止触电事故。
(5)在狭窄空间作业时,应确保通风良好,避免缺氧。
(6)操作人员应主动避让吊物,增强自我保护和相互保护的安全意识。
4. 吸音板安装后的安全检查:(1)检查吸音板安装是否牢固,是否存在松动、脱落等情况。
(2)检查安装后的吸音板是否平整,是否存在变形、翘曲等情况。
(3)检查安装后的吸音板表面是否干净、整洁。
5. 现场急救知识:(1)操作人员应熟悉现场急救知识,如心肺复苏、止血、包扎等。
(2)施工现场应配备急救箱,并定期检查、补充药品。
二、安全责任:1. 施工单位应负责施工现场的安全管理工作,确保施工安全。
2. 建设单位应提供必要的安全设施和防护用品,确保施工人员的人身安全。
3. 施工人员应严格遵守安全操作规程,自觉遵守施工现场的各项安全规定。
安全技术交底_吸音板模板
一、工程概况本次施工项目为XX项目吸音板安装工程,工程地点位于XX市XX区XX路XX号。
施工内容主要包括吸音板的安装、固定、连接及装饰处理。
施工工期为XX天。
二、施工准备1. 施工人员:施工人员应具备相关施工经验,熟悉吸音板安装工艺及安全操作规程。
2. 施工材料:吸音板、固定件、膨胀螺栓、切割机、水平尺、线锤、电钻、扳手等。
3. 施工工具:电动切割机、冲击钻、电钻、扳手、螺丝刀等。
4. 施工安全防护用品:安全帽、安全带、防护眼镜、手套等。
三、施工工艺及要求1. 吸音板安装前,应检查吸音板表面是否平整、无划痕、无变形,固定件、膨胀螺栓等材料是否符合要求。
2. 吸音板安装顺序:先安装四周墙面的吸音板,再安装中间区域的吸音板。
3. 吸音板安装要求:(1)安装前,根据设计图纸要求,在墙面上弹线,确定吸音板安装位置。
(2)使用电钻在墙面上钻孔,钻孔深度应大于膨胀螺栓长度。
(3)将膨胀螺栓插入孔中,并拧紧固定。
(4)将吸音板放置在膨胀螺栓上,用扳手拧紧固定件,确保吸音板牢固。
(5)安装过程中,注意吸音板表面应保持平整,不得出现倾斜、扭曲等现象。
4. 吸音板连接要求:(1)吸音板之间采用连接件连接,连接件应固定牢固。
(2)连接件应与吸音板表面保持垂直,确保连接稳定。
(3)连接件安装后,应进行外观检查,确保连接美观。
四、安全注意事项1. 施工人员应穿戴好安全防护用品,如安全帽、安全带、防护眼镜、手套等。
2. 施工现场应设置警示标志,提醒人员注意安全。
3. 电动切割机、冲击钻等设备操作人员应熟练掌握设备性能,确保操作安全。
4. 施工过程中,应注意防止吸音板碎片飞溅,避免伤人。
5. 高处作业时,应系好安全带,确保施工安全。
五、成品保护1. 吸音板安装过程中,应注意成品保护,避免损坏。
2. 吸音板安装完成后,应及时清理施工现场,确保施工环境整洁。
3. 施工完成后,应对吸音板进行验收,确保施工质量。
六、施工进度安排1. 施工前期准备:1天2. 吸音板安装:5天3. 施工验收:1天4. 施工总结:1天总计:8天七、质量保证措施1. 严格按设计图纸及施工规范进行施工。
吸音版墙面安全技术交底模板
一、工程概况1. 工程名称:[工程名称]2. 施工单位:[施工单位名称]3. 施工地点:[施工地点]4. 施工时间:[施工开始时间]至[施工结束时间]二、施工安全注意事项1. 人员要求:1.1 施工人员必须经过专业培训,持有相关操作证书。
1.2 严禁酒后作业,确保施工人员身体健康。
1.3 高处作业人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场安全:2.1 进入施工现场必须佩戴安全帽,系好下额带。
2.2 严禁在施工现场吸烟、饮酒、追逐打闹。
2.3 严格遵守施工现场各项规章制度,确保施工安全。
3. 吊装作业安全:3.1 吊装作业前,必须对吊装设备进行检查,确保设备完好。
3.2 吊装过程中,严禁超载使用吊装设备。
3.3 吊装作业人员必须遵守操作规程,确保吊装安全。
4. 吸音板安装安全:4.1 吸音板安装前,必须检查施工现场,确保无障碍物。
4.2 吸音板安装过程中,严禁使用尖锐工具,防止划伤皮肤。
4.3 吸音板安装完成后,检查安装质量,确保吸音效果。
5. 高处作业安全:5.1 高处作业人员必须佩戴安全带,高挂低用。
5.2 高处作业区域设置警戒线,禁止无关人员进入。
5.3 高处作业过程中,严禁攀爬、跳跃。
6. 火灾预防:6.1 施工现场严禁使用明火,禁止吸烟。
6.2 施工现场配备消防器材,确保消防设施完好。
6.3 施工人员掌握消防知识,提高火灾应急处理能力。
三、施工技术要求1. 吸音板材料要求:1.1 吸音板材质应符合国家标准,确保吸音效果。
2. 吸音板安装要求:2.1 吸音板安装前,检查墙面平整度,确保墙面平整。
2.2 吸音板安装时,注意板面拼接,确保拼接严密。
2.3 吸音板安装完成后,检查安装质量,确保吸音效果。
2. 施工顺序:2.1 施工前,对施工现场进行清理,确保无障碍物。
2.2 按照设计要求,先安装吸音板,再进行其他装饰装修工作。
四、施工验收1. 吸音板安装完成后,进行验收,确保吸音效果符合设计要求。
矿棉吸声板墙面技术交底
一、施工准备1、材料准备(1)材料进场运到指定地点进行验收,核对材料出场证明、及相关资料。
(2)材料应干燥、平整、无明显质量问题。
2、施工条件(1)吸音板安装前,应昨完屋面、砌体施工、顶棚和墙面的施工项目,并保证基层平整洁净。
已确定灯位、通风口及各种照明孔口、插座的位置,管道保温结束。
作完前道工序后应及时完成前道工序的验收。
1米标高控制线在墙、柱上,安装现场保持干燥,地面经过清理,无积水,无灰尘、杂物。
二、施工工艺1.施工流程基层处理---弹线---排版---裁板---安板---安装T型压条---打孔固定--安装铝合金护角收口。
2施工方法1、基层处理:将墙面松散杂物灰尘清理干净,要求原墙面平整度垂直度不超过5mm。
2、弹线:根据水平1m控制线弹出房间墙面水平线,弹出墙顶垂直线,按照吸音板的规格弹出分格线。
3、排版:根据弹出的水平线和垂直线进行排版,排版应美观大方,整齐一致。
板与板相邻之间不能色差较大,特别是对不规则的梁柱小板做到均匀拼缝严密。
4、裁板:裁板应用壁纸刀和直尺,要小心谨慎地进行裁板,保证板面平直不掉边角。
5、安板:按要求放置好水平线和垂直线,预留100~120MM踢脚(根据现场需要)。
在板的背面涂刷建筑胶或点状耐水腻子(至少5个点)由下往上依次安装吸音板,随时检查吸音板的平整度和垂直度。
板与板之间紧密结合,板边接缝处平面压T型压条,板角对角处用固定压盘胀栓固定,胀栓的深浅要合适,不可过深,过深会使胀栓松动不牢固,过浅会使胀栓不能完全打开,压盘起到固定作用。
一定要保证压盘密实的压在吸音板上。
6、安装T型压条:当吸音板安装到一定高度时并粘贴完毕后,即可安装T型压条,压条安装应平直不能有弯曲,如果有变形就不能再使用。
压条要与吸音板压实不能出现空隙。
7、打孔固定:粘贴好吸音板,在与板的对角处用电锤钻孔,孔的深度要和胀栓的长度一致,安装并调整T型压条后,即可打眼上塑料胀管及塑料压盘,塑料胀管固定压盘与板面的连接,使压盘嵌入板面的深度应一致。
吸音墙板安装安全技术交底模板
一、工程名称:(填写工程名称)二、施工单位:(填写施工单位名称)三、建设单位:(填写建设单位名称)四、作业内容:吸音墙板安装五、交底时间:(填写交底时间)六、交底人:(填写交底人姓名及职务)七、接受交底班组或员工:(填写接受交底班组或员工姓名)八、安全交底内容:1. 人员要求:(1)参与吸音墙板安装的施工人员必须具备相应的施工技能和安全生产意识。
(2)施工人员应穿戴好安全帽、工作服、防滑鞋等个人防护用品。
(3)高空作业人员必须佩戴安全带,并定期进行安全检查。
2. 工具及设备:(1)施工前,应检查所有工具及设备是否完好,如有损坏,应及时更换或维修。
(2)施工过程中,应使用合适的工具和设备,确保施工安全。
3. 施工现场环境:(1)施工现场应保持整洁,不得堆放杂物,确保通道畅通。
(2)施工现场应设置明显的警示标志,提醒施工人员注意安全。
4. 吸音墙板安装注意事项:(1)安装前,应检查吸音墙板的质量,确保无损坏、变形等问题。
(2)安装时,应按照设计要求进行,确保吸音墙板与墙体牢固连接。
(3)安装过程中,应注意墙面平整度,确保吸音墙板安装后美观、平整。
(4)安装完成后,应对吸音墙板进行清理,去除施工过程中产生的垃圾。
5. 高空作业安全措施:(1)高空作业人员应佩戴安全带,并系好安全绳。
(2)高空作业区域应设置安全网或安全防护栏,防止坠落。
(3)高空作业时,应确保施工人员身体状况良好,避免疲劳作业。
6. 应急措施:(1)施工现场应配备急救箱,并确保急救药品齐全。
(2)施工人员应熟悉应急预案,一旦发生事故,能迅速采取应急措施。
(3)施工现场应定期进行安全检查,及时发现并消除安全隐患。
九、交底要求:1. 施工单位应组织施工人员认真学习本次安全交底内容,确保每位施工人员掌握安全操作规程。
2. 施工单位应将本次安全交底内容记录在案,作为日后安全生产的依据。
3. 施工单位应定期对施工人员进行安全培训,提高施工人员的安全意识。
安全施工技术交底记录吸声隔音墙面
1、吊顶前检查顶棚平整及涨模,清理干净。绘制龙骨布置图在结构板上预设膨胀螺栓,龙骨排列不与空调送回风口,消防等设备的位置发生矛盾,切不可切断主龙骨,避免反工、拆装或损坏龙骨及板材。正式施工前做一间标准间。验收后方可大面积进行施工。
2、该顶棚为不上人单层龙骨,轻型吊顶主要龙骨规格为:38*12,次龙骨规格为:50*20,50*19等,通常用Ф6钢筋吊杆,龙骨安装根据吊顶高度(140mm左右)在墙上抄平放线,吊装承载龙骨应基本定位后调解吊杆长短,抄平承载龙骨下皮,次龙骨中距不得大于500mm,跨度大于10M时1/200起拱,根据板材规格弹线确定龙骨位置。安装垂直吊杆件应用钳子加紧,防止松紧不一造成局部应力集中导
施工技术交底记录
工程名称
施工单位
施工部位
电梯墙面
施工日期
施工内容:吸声隔音墙面工程
1、在地面砌筑200mm防潮层。
2、在砼基层打眼放置防腐木塞,双向中距400mm。
3、在砼基层满刷单组分聚氨酯防水涂料一遍,涂刷均匀厚度符合规范要求。
4、用40*50mm木龙骨双向中距400mm与木塞用钢钉钉牢固。
5、木龙骨内填满50mm厚的岩棉。
交底人:
年月日
被交底人:
年月日
6、作人员应带好胶皮手套、防护眼镜、面罩,穿紧身衣服。
7、木龙骨上用快丝,将双层2*12mm厚的纸面石膏吸音板钉牢固。
8、面将快丝用防腐漆点涂挂玻璃纤维网在接缝处铺设日
施工技术交底记录
工程名称
天津宜宾西道工程
施工单位
天津四建
施工部位
4号楼电梯墙面
施工日期
不供暖空间的保温顶棚技术交底
空调机房吸声板墙面安装技术交底
编号表C2-1工程名称望京新城B区6-10#地B区商业楼交底日期2015-施工单位中天建设集团有限公司第四建设公司分项工程名称墙面装饰工程交底提要空调机房墙面吸声板安装技术交底交底内容:1、施工准备1.1 材料要求1.1.1 龙骨料一般采用红白松烘干料,含水率不大于12%,材质不得有腐朽、节疤、劈裂、扭曲等缺陷。
1.1.2 面板:1.8米以下采用12厚的矿棉吸声板,1.8米以上采用铝板网。
1.1.3 辅料:1.5厚丙聚酯防水涂膜,建筑胶粘剂。
1.2 机具准备小电动台锯、小电动台刨、手电钻、冲击电锤、汽动码钉枪、螺丝刀、方尺、小钢尺、割角尺、靠尺板、线坠、胶刷、墨斗等。
1.3 作业条件1.3.1 骨架安装应在安好门窗口、窗台板后进行,钉装面板应在室内抹灰及地面做完后进行。
1.3.2 木材应干燥,其含水率不应大于12%,龙骨应在非铺贴面(镂空部分)刨平后涂刷防腐、防火剂。
1.3.3 施工机具设备要在使用前安装好,接好电源,并进行试运转。
2、施工工艺2.1 工艺流程找位与弹线→检查预埋件及洞口→龙骨配置与安装→钉装面板2.2 找位与弹线:安装前应根据设计及要求,事先找好标高、弹好平面位置和竖向尺寸线。
2.3 检查预埋件及洞口:弹线后检查预埋件是否符合设计要求,其间距尺寸、位置是否满足安装龙骨的要求;量测门窗及其他洞口位置尺寸是否方正垂直且与设计要求是否相符。
2.4 龙骨配置与安装:首先量好房间尺寸,根据房间四角和上下龙骨的位置,进行边框龙骨找位,钉装平直,然后根据龙骨间距要求,钉装横竖龙骨。
龙骨的规格为40×40,正面刨光,满涂氟化钠防腐剂,双向中距600。
木龙骨安装必须找方、找直,骨架与墙面之间的空隙应垫木垫,用双线中距600 M6×80膨胀螺栓将木龙骨固定于墙体基面。
2.5 粘结玻璃棉毡:木龙骨固定好后,在木龙骨档内用建筑胶点粘40厚的玻璃棉毡。
2.6 玻璃布固定:玻璃棉毡全部粘结好后,在木龙骨表面钉一层玻璃布,玻璃布应绷紧。
空调机房吸音墙 技术交底
表C2-1工程名称交底日期2009-04-20施工单位分项工程名称吸音墙施工交底提要空调机房等房间墙面、顶面做吸音施工交底内容:1.交底说明本交底是冷冻站、水泵房、各机房吸音墙墙、顶面施工2.施工准备2.1 材料要求:2.1.1 镀锌钢板:采用0.5mm厚穿孔镀锌钢板、穿孔镀锌钢板要有出厂合格证及检测报告,品种规格及物理性能符合国家标准及设计要求,外观颜色一致,表面平整、边角整齐,无裂纹、缺棱掉角等缺陷。
2.1.2 骨架材料:100*0.8轻钢龙骨、38*0.7轻钢龙骨、50*0.8轻钢龙骨,轻钢龙骨应有产品合格证,其质量必须符合要求。
2.1.3 固定骨架的连接件:主要是膨胀螺栓、角码、轻钢龙骨专用卡子、30*0.4金属压条,其质量必须符合要求。
2.1.4 纸面石膏板:纸面石膏板应有产品合格证。
规格应符合设计图纸的要求。
2.1.4 其它:超细玻璃棉、黑玻璃丝布、岩棉。
2.2 主要机具:板锯、电动自攻钻、电动无齿锯、手电钻、拉铆枪及靠尺等。
2.3 作业条件:2.3.1 混凝土和墙面抹灰已完成,且经过干燥,含水率不高于8%。
2.3.2 水电及设备、墙上预留预埋件已完。
垂直运输的机具均事先准备好。
2.3.3 要事先检查安装饰面板工程的基层,并作好隐预检记录,合格后方可进行安装工序。
2.3.4 对施工人员进行技术交底时,应强调技术措施、质量要求和成品保护。
大面积施工前应先做样板间,经质检部门鉴定合格后,方可组织班组施工。
3.操作工艺3.1 分挡、弹线→固定100*0.8沿顶、沿地龙骨→安装100*0.8竖向龙骨→安装横撑龙骨→内塞岩棉→封双层纸面石膏板→固定50*0.8沿顶、沿地龙骨→安装50*0.8竖向龙骨→龙骨内塞超细玻璃棉→外包黑玻璃丝布→安装镀锌钢板及金属压条3.2弹线: 根据现场实际尺寸进行分档、弹线。
弹线清楚位置准确,尺寸掌握准确。
3.3固定100*0.8沿顶、沿地龙骨:沿弹线位置固定沿顶、沿地龙骨,用M8胀栓固定,固定点间距不大于800mm,龙骨对接应保持平直。
吸音板 通风与空调安装安全技术交底
吸音板、通风、空调安装安全技术交底工程名称:施工单位分部分项工程专业安装工种安装工1.施工人员入现场前必须进行入场安全教育,经考核合格后方可进入施工现场,作业工人,必须熟悉和遵守本工种的安全操作规程。
凡未受过安全技术教育的施工人员不得参加施工,进入施工现场必须遵守“三统一”戴好安全帽、穿好工作服、戴好工作牌、高空作业系好安全带、≥1.5m高处作业平台、必须做好安全防护围栏,平台脚设保护垫或套,梯子登高必须做好防滑、限高<4m,并且有专人扶守。
严禁作业时嬉闹,严禁酒后作业,严禁吸烟。
2.针对工作的特点、施工方法编制具体的安全技术措施,在施工前进行安全技术交底。
3.吸音板、消防、水电安装等几个单位在同一现场施工时、暨交叉作业,必须共同拟定确保安全施工的措施。
不许工人在同一垂直线下方工作。
4、吸音板必须按现场实际情况调整模数线制作和安装、保持美观,严禁随意切割打孔,各阴阳角和转角必须按要求拼接美观。
5.作业搬运材料时,应注意周围有无障碍物,做好成品保护不要磕碰至凹凸不平,特别注意不得碰到电线,施工电线不得超长拖地。
6.搬吊装风管或风机时,应加溜绳稳住,防止冲撞吊装设备及被吊装物品。
7.板材、部件或组件未经稳固,严禁脱手松钩。
8.悬吊的风管应在适当位置设置防止摆动的固定支撑架。
9.在平顶顶棚上安装通风管道、部件时,事先应检查通道、栏杆、吊杆筋、楼板等处的牢固程度,并应将孔洞盖好盖板,以防发生意外。
10、风机与空调及组件安装后做好成品保护,贴好成品保护标志。
11、施工现场必须做到工完料尽,及时清理现场(特别是铁屑)余留材料、垃圾。
12、空调安装进场,选定安装位置,布管路径,排水管坡,对已完成的装修和设备成品务必做好成品保护,严禁野蛮作业破坏装修成果。
重点督查:吸音板安装脚手架或作业平台必须按规范规定及方案实施,带好安全带,严禁野蛮作业。
13、上观察平台带笼爬梯、要考虑到吸音板安装厚度,爬梯支柱要加长响应长度,出口安全门要考虑到进出方便和安全。
木质吸音板墙面技术交底记录
木质吸音板墙面技术交底记录工程名称XX公司新办公楼装修工程施工单位XX公司交底部位一层至三层小会议室工序名称木质吸音墙板交底提要:施工准备、材料使用、施工工艺。
木质吸音板墙面工程1.安装场所(1)安装场所必须干燥,最低温度不低于10摄氏度。
(2)安装场所安装后的最大湿度变化值应控制在40%~60%范围内。
(3)安装场所至少在安装前24小时必须要达到以上规定的温湿标准。
2.木质吸音板(1)核对木质吸音板的型号、规格尺寸和数量。
(2)木质吸音板必须在待安装的场所内放置48小时,以便吸音板适应室内环境而定型。
2.龙骨(1)木质吸音板覆盖的墙面必须按设计图或施工图的要求安装龙骨,并对龙骨进行调平处理。
龙骨表面应平整、光滑、无锈蚀、无变形。
(2)结构墙体要按照建筑规范进行施工前处理,龙骨的排布尺寸一定要和木质吸音板的排布相适应。
木龙骨间距应小于300mm,轻钢龙骨间距不大于400mm。
龙骨的安装应与木质吸音板长度方向相垂直.(3)木龙骨表面到基层的距离按照具体要求,一般为50mm。
木龙骨边面平整度及垂直度误差应不大于0.5mm。
(4)龙骨间隙内需要填充物的,应按设计要求先行安装、处理,并保证不影响木质吸音板的安装。
3.安装1.测量墙面尺寸,确认安装位置,确定水平线和垂直线,确定电线插口、管子等物体的切空预留尺寸。
2.按施工现场的实际尺寸计算并裁开部分木质吸音板(对立面上有对称要求的,尤其要注意裁开部分吸音板的尺寸,保证两边的对称)和线条(收边线条、外角线条、连接线条),并为电线插口、管子等物体切空预留。
4.安装木质吸音板:(1)木质吸音板的安装顺序,遵循从左到右、从下到上的原则。
(2)木质吸音板横向安装时,凹口朝上;竖直安装时,凹口在右侧。
(3)部分实木吸音板有对花纹要求的,每一立面应按照吸音板上事先编制好的编号依次从小到大进行安装。
(吸音板的编号遵循从左到右、从下到上、数字依次从小到大)5.木质吸音板在龙骨上的固定:(1)木龙骨:用射钉安装沿企口及板槽处用射钉将吸音板固定在龙骨上,射钉必须有2/3以上嵌入木龙骨,射钉要均匀排布,并要求有一定的密度,每块吸音板与每条龙骨上联结射钉数量不少于10个。
吸音墙安全技术交底模板
编号: [填写编号]工程名称: [填写工程名称]交底日期:年月日施工单位: [填写施工单位]分项工程名称:吸音墙施工交底提要:为确保吸音墙施工过程中的安全,现将吸音墙施工的安全技术要求及注意事项进行交底。
一、施工前的准备工作1. 人员配备:- 确保所有参与施工人员均经过专业培训,熟悉吸音墙施工工艺和安全操作规程。
- 设立专职安全员,负责现场安全监督和管理。
2. 材料及设备:- 所有材料需符合国家相关标准,并经检验合格。
- 施工设备应处于良好的工作状态,定期进行检查和维护。
3. 施工图纸:- 仔细阅读施工图纸,明确施工工艺和施工要求。
二、施工过程中的安全注意事项1. 高空作业安全:- 吸音墙施工过程中,如需进行高空作业,必须使用安全带,并做好防护措施。
- 高空作业人员应佩戴安全帽,并确保作业区域下方无人通行。
2. 材料搬运安全:- 搬运材料时,注意堆放整齐,防止滑落伤人。
- 使用手推车等工具时,确保车辆状况良好,行驶平稳。
3. 机械设备操作安全:- 操作机械设备前,必须检查设备状态,确保安全可靠。
- 操作人员应熟悉设备操作规程,不得违章操作。
4. 电气安全:- 施工现场电气线路应规范布置,避免交叉和裸露。
- 电动工具使用前,必须检查接地线是否完好,确保操作安全。
5. 防尘、防毒、防辐射:- 吸音材料可能含有有害物质,施工过程中应注意个人防护,佩戴防尘口罩、防护手套等。
- 严格控制施工区域通风,确保空气质量。
三、应急预案1. 火灾事故:- 施工现场应配备足够的消防器材,并定期检查。
- 一旦发生火灾,立即启动应急预案,迅速疏散人员,并采取灭火措施。
2. 高空坠落:- 如发生人员高空坠落,立即组织救援,并启动应急预案,对伤者进行急救。
3. 其他意外事故:- 针对其他意外事故,应迅速采取措施,确保人员安全,并按照相关程序进行处理。
四、交底内容总结为确保吸音墙施工过程中的安全,全体施工人员必须严格遵守以上安全技术要求。
吸音墙面技术交底
交底内容1施工准备材料及主要机具1。
1 轻钢龙骨吸音墙工程使用的轻钢龙骨有支撑卡龙骨的通贯系列龙骨。
轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖横向龙骨、横撑龙骨。
轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。
龙骨应有产品质量合格证。
龙骨外观应表面平整棱角挺直过渡角及切边不允许有裂口和毛刺表面不得有严重的污染、腐蚀和机械损伤。
1.2 紧固材料射钉、膨胀螺栓、镀锌自攻螺丝8mm厚穿孔硅酸钙板用25mm长螺丝、木螺丝等应符合设计要求。
1。
3 填充材料50mm厚玻璃棉。
1。
4 穿孔硅酸钙板穿孔硅酸钙板应有产品合格证。
规格600mm1200mm8mm1。
5 接缝材料接缝腻子、玻纤带布、胶。
1.5.1 接缝腻子抗压强度0.3MPa抗折强度1.5MPa终凝时间0。
5h。
1。
5.2 50mm中碱玻纤带和玻纤网格布布重80g/m28目/in 断裂强度25mm×100mm布条经向300N 纬向150N1。
6 主要机具板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射钉枪、拉铆钳、直流电焊机、刮刀、线坠、靠尺等。
2.2 作业条件1 主体结构已验收屋面已做完防水怪.2 室内弹出1.0cm标高线.3 作业的环境温度不应低于5℃。
4 熟悉图纸并向作业班组作详细的技术交底。
5 根据设计图和提出的备料计划查实吸音墙全部材料使其配套齐全.6 先作样板墙一道经鉴定合格后再大面积施工.7 拱形顶车站墙面作3.6米高吸音墙面3.6米以上做涂料。
3 操作工艺3.1 工艺流程弹线、分档→固定沿顶、沿地龙骨→固定边框龙骨→安装竖向龙骨→安装门、窗框→安装附加龙骨→安装支撑龙骨→检查龙骨安装质量→电气铺管安附墙设备→安装一面罩面板→填充隔声材料→安装另一面罩面板→接缝→涂料及护角处理→质量检查3.2 弹线、分档在吸音墙与上、下及两边基体的相接处应按龙骨的宽度弹线。
弹线清楚位置准确。
按设计要求结合罩面板的长、宽分档以确定竖向龙骨、横撑及附加龙骨的位置。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
交底人
接受交底人
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、做分项工程施工技术交底时,应填写分项工程名称栏,其他技术交底可不填写。
分项工程名称
墙面装饰工程
交底提要
空调机房墙面吸声板安装技术交底
交底内容:
面板安装时应涂胶与龙骨胶钉牢固,钉固面板的钉子长度约为面板厚度的2-2.5倍,钉子间距为100mm。
2.8 钉装饰条:装饰条应进行挑选,花纹、颜色应框料、面板近似。装饰条规格尺寸、厚度应一致,交角和对接应采用45°加胶连接,接槎应平顺。
2.3 检查预埋件及洞口:弹线后检查预埋件是否符合设计要求,其间距尺寸、位置是否满足安装龙骨的要求;量测门窗及其他洞口位置尺寸是否方正垂直且与设计要求是否相符。
2.4 龙骨配置与安装:
首先量好房间尺寸,根据房间四角和上下龙骨的位置,进行边框龙骨找位,钉装平直,然后根据龙骨间距要求,钉装横竖龙骨。龙骨的规格为40×40,正面刨光,满涂氟化钠防腐剂,双向中距600。木龙骨安装必须找方、找直,骨架与墙面之间的空隙应垫木垫,用双线中距600 M6×80膨胀螺栓将木龙骨固定于墙体基面。
3.5 安装允许偏差应符合下表的规定:
项次
项目
允许偏差(mm)
检验方法
1
上口直线度
2
拉5m线,不足5m拉通线用钢尺检查
2
立面垂直度
1.5
用1m垂直检测尺检查
3
表面平整度
1
1m检测尺检查
4
压缝条间距差
2
用钢尺检查
4、成品保护
4.1 饰面板等细木制品进场后应存放在室内仓库或料棚中,保持干燥、通风、并按制品的种类、规格搁置垫木水平码放。
合要求的情况下,才能正式进行安装。
审核人
交底人
接受交底人
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、做分项工程施工技术交底时,应填写分项工程名称栏,其他技术交底可不填写。
技术交底记录
编 号
表C2-1
工程名称
望京新城B区6-10#地B区商业楼
交底日期
2005-
施工单位
中天建设集团有限公司第四建设公司
2.5 粘结玻璃棉毡:木龙骨固定好后,在木龙骨档内用建筑胶点粘40厚的玻璃棉毡。
2.6 玻璃布固定:玻璃棉毡全部粘结好后,在木龙骨表面钉一层玻璃布,玻璃布应绷紧。
2.7 钉装面板
面板安装前对龙骨位置、平整度、钉设牢固情况、防潮层、防火涂料等进行检查,合格后方可进行安装。
面板配好后进行试装,面板尺寸、接缝、接头处构造正确,木纹方向、颜色观感符
3、质量要求
3.1 树种、材质等级、木材含水率和防腐措施,必须符合设计要求和国家现行标准的有关规定。
3.2 骨架与基层的固定必须牢固无松动。
3.3 制作:尺寸正确,表面平直光滑,棱角方正,线条顺直,不露钉帽,无刨槎、印痕、毛刷和锤印。
3.4 安装:位置正确,割角整齐,交圈、接缝严密,平直通顺,与墙面紧贴,出墙尺寸一致。
5.2 脚手架上搭设跳板应用铁丝绑扎固定,不得有探头板。
5.3 工人操作应戴安全帽,高空作业应系安全带,并注意防火。
5.4 施工现场必须工完场清。清扫时应洒水,不得扬尘。
5.5 有噪声的电动工具应在规定的作业时间内施工,防止噪声污染、扰民。
5.6 废气物应按环保要求分类堆放及消纳。
5.7 安装饰面板时,施工人员应戴线手套,以防污染板面及保护皮肤。
技术交底记录
编 号
表C2-1
工程名称
望京新城B区6-10#地B区商业楼
交底日期
2005-
施工单位
中天建设集团有限公司第四建设公司
分项工程名称
墙面装饰工程
交底提要
空调机房墙面吸声板安装技术交底
交底内容:
1、施工准备
1.1 材料要求
1.1.1 龙骨料一般采用红白松烘干料,含水率不大于12%,材质不得有腐朽、节疤、劈裂、扭曲等缺陷。
4.2 配料应在操作台上进行,不得直接在没有保护措施的地面成品上操作。
4.3 操作时窗台板上应铺垫保护层。不得直接站在窗台板上操作。
4.4 为保护细木成品,防止碰坏或污染,尤其出入口处,应及时采取保护措施,如装设保护条、护角板、塑料膜,设专人看管等。
5、安全环保措施
5.1 脚手架搭设应符合建筑施工安全标准。
1.3.2 木材应干燥,其含水率不应大于12%,龙骨应在非铺贴面(镂空部分)刨平后涂刷防腐、防火剂。
1.3.3 施工机具设备要在使用前安装好,接好电源,并进行试运转。
2、施工工艺
2.1 工艺பைடு நூலகம்程
找位与弹线→检查预埋件及洞口→龙骨配置与安装→钉装面板
2.2 找位与弹线:安装前应根据设计及要求,事先找好标高、弹好平面位置和竖向尺寸线。
1.1.2 面板:1.8米以下采用12厚的矿棉吸声板,1.8米以上采用铝板网。
1.1.3 辅料:1.5厚丙聚酯防水涂膜,建筑胶粘剂。
1.2 机具准备
小电动台锯、小电动台刨、手电钻、冲击电锤、汽动码钉枪、螺丝刀、方尺、小钢尺、割角尺、靠尺板、线坠、胶刷、墨斗等。
1.3 作业条件
1.3.1 骨架安装应在安好门窗口、窗台板后进行,钉装面板应在室内抹灰及地面做完后进行。
