一、实验目的1.熟悉教学板电路及其结构。

2.掌握利用μVision C51 软件编辑、调试(包括仿真调试、单步调试)、运行单片机程序的步骤和方法,掌握利用STC-ISP V39软件和下载线将程序写入单片机的方法。

3.通过实验熟悉51单片机的并行I/O口,并掌握它们的应用。

4.掌握矩阵键盘、LED动态显示的工作原理。

二、实验设备PC机一台、实验教学板一块。

三、实验内容1.实验线路如附图所示,51单片机的P0口输出接8个发光二极管的阴极,P2.4经NPN 三极管9011控制发光管的阳极。

P3口支持一个8位行列式键盘,其中P3.4~P3.7供键盘扫描输出,P3.2、P3.3作键盘扫描输入。

实验要求:编程实现键盘对发光二极管的控制,每按一个按键,使对应的二极管点亮。

2.51单片机P0口输出同时接4个数码管的阴极,P2.0~P2.3,经NPN三极管9011接数码管的阳极,该端口用于分别控制相应数码管的导通。

实验要求:编程实现对任意按键动作的次数进行计数(最大99次),同时将计数值实时显示。

四、实验步骤1.将实验板与PC机通过COM口连接。

启动PC机,进入μVision软件环境,选择建立新工程文件,即可开始输入源程序。

2.完成汇编、编译、连接,若有错误,则修改源程序,直至编译、连接通过为止。

3.接上实验板上的电源。

4.运行“STC-ISP V39.EXE”,将程序代码下载到实验板的单片机中。

操作的顺序是:1)选择单片机(MCU TYPE)型号。

如:“STC89C51RC”要与实验板上所装单片机的型号一至。

2)打开文件(Open File)。

即把要下载到单片机的程序文件(已通过编译了的机器码文件——二进制(.Bin)或十六进制(.Hex)的)调到“文件缓冲区”,这时可看到右边的“文件缓冲区”有数字变化。

3)选择串行通信口。

选对时,软件上的小灯会变绿。

否则小灯是灰色。

且在左下窗口提示“出错信息”。

4)下载:按“Download/下载”按键下载。

单片机P1口输入输出实验

单片机P1口输入输出实验

单片机P1口输入输出实验
单片机可靠的复位是保证单片机正常运行的关键因素。 因此,在设计复位电路时,通常要使RST引脚保持10ms以上 的高电平。当RST从高电平变为低电平之后,单片机就从 0000H地址开始执行程序。本电路是上电自动复位。 将8个LED接在单片机P1端口的P1.0-P1.7引脚上,注意 LED有长短两个引脚,分别表示正负极,其中较短的负极接 单片机,较长的为正极,通过限流电阻R与Vcc相连。 本实验只需将8个LED与P1口相连。单片机的P0、P1、 P2、P3端口都可以用来控制LED。(反过去再看设备)
单片机I/O口输入输出实验 (或单片机数字量输入输出实验)
单片机P1口输入输出实验
实验重点:硬件设计、程序设计、现象分析 实验难点:实际应用
指导教师:刘美俊 李世军
单片机P1口输入输出实验
单片机端口是集数据输入缓冲、数据输出驱动 及锁存等多项功能一体I/O的电路,特别是把握它 准双向、多功能的特点。单片机4个并行端口是P0、 P1、P2、P3。本实验只讨论P1端口。
8、思考题
1)说明单片机各个引脚的功能及作用,比较P0,P3端口的异同? 2)时钟周期、机器周期的关系是什么?在单片机外部晶振为12M时,下面 的延时子程序延时了多少时间?当晶振为6M时呢? DELAY: MOV R5,#08H DL1: MOV R6,#00H DL2: MOV R7,#80H DJNZ R7,$ DJNZ R6,DL2 DJNZ R5,DL1 RET
单片机4个并行端口P0、P1、P2、P3有着不同 的结构特点和功用。
单片机P1口输入输出实验
4、硬件设计
89C51
C1 C2
图2 P1口某一I/O口线反转输出电路
单片机P1口输入输出实验

单片机STM32实验报告

单片机STM32实验报告

实验报告课程名称:单片微机原理与车载系统学生姓名蒋昭立班级电科1601学号***********指导教师易吉良成绩2018年12 月17 日实验1 GPIO实验1.1 实验目的1)熟悉MDK开发环境;2)掌握STM32单片机的GPIO使用方法。

1.2 实验设备1)一台装有Keil和串口调试软件的计算机;2)一套STM32F103开发板;3)STlink硬件仿真器。

1.3 基本实验内容1)熟悉MDK开发环境,参考《STM32F1开发指南(精英版)-寄存器版本_V1.0》第3章,安装MDK 并新建test工程,运行例程,在串口窗宽观察结果,并记录如下:从图片可以看出,例程运行成功,没有错误。

2)按键输入实验,《STM32F1开发指南(精英版)-寄存器版本_V1.0》第8章。

实现功能:3 个按钮(KEY_UP、KEY0和KEY1),来控制板上的2 个LED(DS0 和DS1)和蜂鸣器,其中KEY_UP 控制蜂鸣器,按一次叫,再按一次停;KEY1 控制DS1,按一次亮,再按一次灭;KEY0 则同时控制DS0 和DS1,按一次,他们的状态就翻转一次。

理解连续按概念及其实现代码。

参数mode 为0 的时候,KEY_Scan 函数将不支持连续按,扫描某个按键,该按键按下之后必须要松开,才能第二次触发,否则不会再响应这个按键,这样的好处就是可以防止按一次多次触发,而坏处就是在需要长按的时候比较不合适。

当mode 为1 的时候,KEY_Scan 函数将支持连续按,如果某个按键一直按下,则会一直返回这个按键的键值,这样可以方便的实现长按检测。

寄存器方法实现不支持连续按的关键代码,以及程序运行后的效果。

由程序可知,给KEY_Scan函数输入的值为0,为不支持连按模式。

寄存器方法实现支持连续按的关键代码,以及程序运行后的效果。

由程序可知,给KEY_Scan函数输入的值为1,为支持连按模式。

3)采用库函数方法实现按键输入实验,参考《STM32F1开发指南(精英版)-库函数版本_V1.0》第8章。

单片机核心板实验指导书

单片机核心板实验指导书

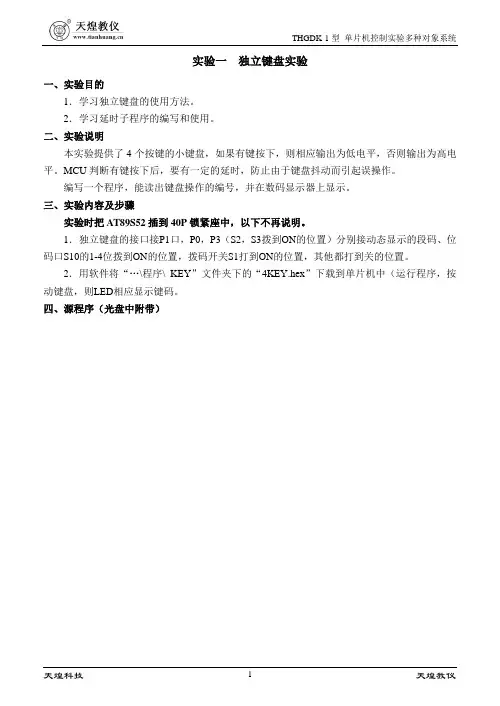

实验一独立键盘实验一、实验目的1.学习独立键盘的使用方法。

2.学习延时子程序的编写和使用。

二、实验说明本实验提供了4个按键的小键盘,如果有键按下,则相应输出为低电平,否则输出为高电平。

MCU判断有键按下后,要有一定的延时,防止由于键盘抖动而引起误操作。

编写一个程序,能读出键盘操作的编号,并在数码显示器上显示。

三、实验内容及步骤实验时把AT89S52插到40P锁紧座中,以下不再说明。

1.独立键盘的接口接P1口,P0,P3(S2,S3拨到ON的位置)分别接动态显示的段码、位码口S10的1-4位拨到ON的位置,拨码开关S1打到ON的位置,其他都打到关的位置。

2.用软件将“…\程序\ KEY”文件夹下的“4KEY.hex”下载到单片机中(运行程序,按动键盘,则LED相应显示键码。

四、源程序(光盘中附带)实验二动态扫描显示实验一、实验目的1.掌握数字、字符转换成显示段码的软件译码方法2.动态显示的原理和相关程序的编写二、实验说明动态显示,也称扫描显示。

显示器由8个共阴极数码管构成。

单片机的P0口输出显示段码;P3口输出位码。

三、实验内容及步骤单片机P0输出段码,P3口输出位控码,输出8个字符。

1.S1、S2、S3都打到ON的位置其他开关打到关的位置2.用软件将“…\程序\6LED.hex”文件夹下的“6LED.hex.hex”下载到单片机中。

3.运行程序,LED相应显示“543210”。

四、流程图及源程序(程序光盘中附带)1.流程图五、源程序(光盘中附带)实验三RS232串行口通信实验一、实验目的1.了解8051串行口的工作原理以及发送的方式2.了解PC机通讯的基本要求二、实验说明8051串行口经RS232电平转换后,与PC机串行口相连。

PC机使用串口调试应用程序V2.2.exe,实现上位机与下位机的通讯。

本实验使用查询法接收和发送资料。

上位机发出指定字符,下位机收到后返回原字符。

波特率设为4800。

三、实验内容及步骤1.插上核心板,核心板的S4、S8打到ON的位置,其他都打到关的位置。

数字量输入输出实验

数字量输入输出实验

数字量输入输出实验一、实验目的了解P1口作为输入输出方式使用时,CPU 对P1口的操作方式。

二、实验环境1、软件环境要求Windows XP操作系统以及Keil C51 单片机集成开发环境。

2、硬件环境要求电脑一台,TD-51单片机系统,开关及LED显示单元,单次脉冲单元。

三、实验内容编写实验程序,将P1口的低4位定义为输出,高4位定义为输入,数字量从P1口的高4位输入,从P1口的低4位输出控制发光二极管的亮灭。

提高部分:LED灯控制要求:通过KK1实现LED灯工作方式即时控制,完成LED灯左循环、右循环、间隔闪烁功能。

四、实验分析P1口是8位准双向口,每一位均可独立定义为输入输出,输入位置1。

通过A的左/右移位及赋值55H、0AAH,再将A值送入P1,可实现LED灯左循环、右循环、间隔闪烁功能。

五、实验步骤(一)基础实验程序及实验程序流程图如下。

实验程序:ORG 0000HLJMP MAINORG 0100HMAIN:MOV P1,#0F0H ;将开关状态送入P1高位MOV A,P1 ;送入ASWAP A ;高低位互换MOV P1,A ;将开关状态送入P1低位JMP MAIN ;循环SJMP $END程序流程图:图1 LED开关控制显示功能图图2 实验接线图实验步骤:1. 按图2所示,连接实验电路图,图中“圆圈”表示需要通过排线连接;2. 编写实验程序,编译链接无误后进入调试状态;3. 运行实验程序,观察实验现象,验证程序正确性;4. 按复位按键,结束程序运行,退出调试状态;5. 自行设计实验,验证单片机其它IO 口的使用。

(二)提高实验程序及实验程序流程图如下。

实验程序:实验程序流程图:ORG 0000HLJMP MAINORG 0100HMAIN:KT: ;检查KK1SETB P3.3JNB P3.3,KTCLR P3.3LL1: ;左循环MOV A,#01HX1:MOV P1,ACALL DELAYRL ASETB P3.3JNB P3.3,X1CLR P3.3LL2: ;右循环MOV A,#80HX2:MOV P1,ACALL DELAYRR ASETB P3.3JNB P3.3,X2CLR P3.3LL3: ;间隔闪烁MOV A,#55HMOV P1,ACALL DELAYMOV A,#0AAHMOV P1,ACALL DELAYSETB P3.3JNB P3.3,LL3CLR P3.3JMP KTDELAY: ;延时子程序MOV R2,#00H图3 实验流程图MOV R3,#00HABC:DJNZ R2,ABCDJNZ R3,ABCRETSJMP $END实验步骤:(1)按图4连接实验电路;(2)编写实验程序,编译、链接无误后启动调试;(3)运行实验程序,每按一次KK1+,观察实验现象;(4)验证程序功能,实验结束按复位按键退出调试。

单片机实验报告

单片机实验报告

单片机实验报告班级:09050541学号:0905054116姓名:王昆鹏实验1 P1口实验一、实验目的:1.学习P1口的使用方法。

2.学习延时子程序的编写和使用。

二、实验设备:CPU挂箱、8051CPU模块三、实验内容:1.P1口做输出口,接八只发光二极管,编写程序,使发光二极管循环点亮。

四、实验原理:P1口为准双向口,P1口的每一位都能独立地定义为输入位或输出位。

作为输入位时,必须向锁存器相应位写入“1”,该位才能作为输入。

软件延时,如果用c编程时,通过使用keil的软件模拟,调试观察子函数(delay)延时时间。

(具体延时可以自行设定)使用汇编语言的软件延时,可以计算其指令的周期数,大概估算其软件延时。

五、实验原理图:P1口输出、输入实验六、实验步骤:执行程序:P1.0~P1.7接发光二极管L1~L8。

七、程序框图:循环点亮发光二极管(具体延时可以自行设定)八、程序代码NAME T1_1ORG 0000HLJMP STARTORG 0030HSTART: MOV A,#0FEH //将1111 1110赋给A LOOP: RL A //A循环左移MOV P1,A //把A赋给端口P1LCALL DELAY //延时0.16sJMP LOOP //循环;延时函数DELAY: MOV R1,#200DEL1: MOV R2,#200DEL2: DJNZ R2,DEL2DJNZ R1,DEL1RETEND实验2 中断口实验一、实验目的:1.学习外部中断技术的基本使用方法。

2.学习中断处理程序的编程方法。

二、实验设备:CPU挂箱、8051CPU模块三、实验内容:通过设定两个中断使能和触发方式,并编写相应的中断服务子函数,改变led灯的变化情况。

当按下KEYBOARD的按键时8个led都灭,当把k1向上拉再复位后,4个led亮,4个灭。

四、实验原理:参考《单片机原理及接口技术》第三版,北京航空航天大学出版社。

单片机STM32实验报告

单片机STM32实验报告

实验报告课程名称:单片微机原理与车载系统学生姓名蒋昭立班级电科1601学号16401700119指导教师易吉良成绩2018年12 月17 日实验1 GPIO实验1.1 实验目的1)熟悉MDK开发环境;2)掌握STM32单片机的GPIO使用方法。

1.2 实验设备1)一台装有Keil和串口调试软件的计算机;2)一套STM32F103开发板;3)STlink硬件仿真器。

1.3 基本实验内容1)熟悉MDK开发环境,参考《STM32F1开发指南(精英版)-寄存器版本_V1.0》第3章,安装MDK 并新建test工程,运行例程,在串口窗宽观察结果,并记录如下:从图片可以看出,例程运行成功,没有错误。

2)按键输入实验,《STM32F1开发指南(精英版)-寄存器版本_V1.0》第8章。

实现功能:3 个按钮(KEY_UP、KEY0和KEY1),来控制板上的2 个LED(DS0 和DS1)和蜂鸣器,其中KEY_UP 控制蜂鸣器,按一次叫,再按一次停;KEY1 控制DS1,按一次亮,再按一次灭;KEY0 则同时控制DS0 和DS1,按一次,他们的状态就翻转一次。

理解连续按概念及其实现代码。

参数mode 为0 的时候,KEY_Scan 函数将不支持连续按,扫描某个按键,该按键按下之后必须要松开,才能第二次触发,否则不会再响应这个按键,这样的好处就是可以防止按一次多次触发,而坏处就是在需要长按的时候比较不合适。

当mode 为1 的时候,KEY_Scan 函数将支持连续按,如果某个按键一直按下,则会一直返回这个按键的键值,这样可以方便的实现长按检测。

寄存器方法实现不支持连续按的关键代码,以及程序运行后的效果。

由程序可知,给KEY_Scan函数输入的值为0,为不支持连按模式。

寄存器方法实现支持连续按的关键代码,以及程序运行后的效果。

由程序可知,给KEY_Scan函数输入的值为1,为支持连按模式。

3)采用库函数方法实现按键输入实验,参考《STM32F1开发指南(精英版)-库函数版本_V1.0》第8章。

实验二D/A转换实验

实验二D/A转换实验

&实验二D/A转换实验一、实验目的1. 理解D/A转换芯片0832与单片机接口及编程方法。

2. 了解D/A转换的基本原理。

3. 了解单片机系统中扩展D/A转换的基本方法。

二、实验原理及内容1.实验原理DAC0832内部具有输入寄存器和DAC寄存器两级数据寄存器,它不需要外加其它电路便可以与单片机的数据总线相连。

DAC0832引脚说明如下:D0~D7:8位数据输入。

I out1和I out2:DAC电流输出1和DAC电流输出2,I out1和I out2之和为一常量。

R FB:反馈信号输入端。

DAC0832的输出是电流型的,为了取得电压输出需在电压输出端接运算放大器,R FB即为运算放大器的反馈电阻端。

反馈电阻在片内。

ILE:允许输入锁存信号。

1WR:锁存输入数据的写信号和锁存输入寄存器输出数据的写信号。

WR和2XFER:传送控制信号。

CS:片选信号。

DAC0832输出是电流型的,但实际应用中往往需要电压输出信号,所以电路中采用运算放大器来实现电流转换为电压。

本实验系统上,采用参考电压为5V,所以当数字量输入在00H~FFH范围时电压输出量为0~+5V,这种方式称单极型输出,若电压输出为±5V,则称为双极型输出。

实际应用中需要单极性输出,也需要双极型输出,所以电路应用两片运放LM741来实现两种极性的输出。

实验系统中原理图如图8-2所示。

DAC0832与单片机接口:0832的D0~D7接单片机P0口;DAC0832的片选接单片机的P2.7,为了避免模块之间的冲突,P2.7通过跳线J505与DAC0832相连。
