模电期末考试题

合集下载

模电试题及答案(大学期末考试题)

《模拟电子技术》期末考试试卷一、填空题：（每空1分共40分）1、PN结正偏时（），反偏时（），所以PN结具有（）导电性。

2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。

3、所谓理想二极管，就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成断开；4、三极管是（）控制元件，场效应管是（）控制元件。

5、三极管具有放大作用外部电压条件是发射结（），集电结（）。

6、当温度升高时，晶体三极管集电极电流Ic（），发射结压降（）。

7、三极管放大电路共有三种组态分别是（）、（）、（）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。

9、负反馈放大电路和放大倍数AF=（），对于深度负反馈放大电路的放大倍数AF=（）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

A、正偏B、反偏C、大于D、小于E、导通F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、，则三个电极分别是（），该管是（）型。

模电试题及答案(大学期末考试题)

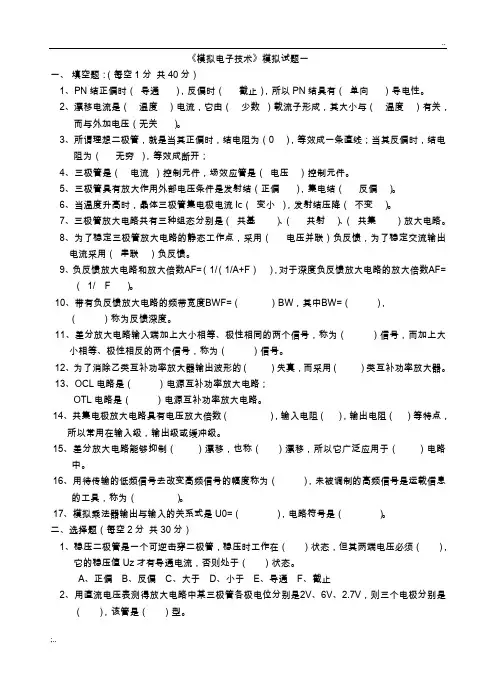

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

模拟电子技术期末试卷及答案5套

学院 202 -202 学年第学期《模拟电子技术》试卷（A 卷专业级）考试方式：闭卷本试卷考试分数占学生总评成绩的 60 %（本题共5小题，每小题4分，共 20 分）一、填空题 1.多级放大电路常见的三种耦合方式中，若要求各级静态工作点互不影响，可选用耦合方式；若要求能放大变化缓慢的信号或直流信号，可选用耦合方式；若要求能实现阻抗变换，使负载与输出级阻抗相匹配，可选用耦合方式。

2. 某放大电路中，晶体管三个电极的电流测出分别为：I 1=1.2mA 、I 2=0.03mA 、I1=1.23mA 。

由此可知：电极1是极，电极2是极，电极3是极。

若已知I 1电流方向流入晶体管，则I 2电流方向与I 1电流方向、I 3电流方向与I1电流方向。

3. 硅二极管导通压降的典型值是 V 、锗二极管导通压降的典型值是 V ；NPN 型管的集电极电流和基极电流晶体管；PNP 型管的集电极电流和基极电流晶体管。

4. 线性失真和非线性失真都使得放大电路的输出波形不再与输入波形相同，其中饱和失真和截止失真属于失真；幅频失真和相频失真属于失真。

5. 若反馈量使放大电路的净输入量减小，称为反馈；若反馈量使放大电路的净输入量增大，称为反馈。

放大电路通常采取反馈。

6. 小功率直流稳压电源系统中滤波环节最常采用的元件是元件；串联型直流稳压电路的调整管正常工作在状态；开关型直流稳压电路的调整管正常工作在状态。

（本题共10小题，每小题1分，共10分）二、判断正、误题 1. 因为N 型半导体的多子是自由电子，所以它带负电。

（） 2. PN 结的单向导电性只有在外加电压时才能体现出来。

（） 3. 放大电路只有既放大电压又放大电流时，才能称为具有放大作用。

（） 4. 发光二极管正常工作在正向导通区，其导通压降为0.7V 。

（）5. 为了获得更高的电流放大倍数而采用复合管，复合管的类型取决于第一个管子的类型。

模电试题及答案(大学期末考试题)

一、选择题（本大题共15小题，每小题1分，共15分）1. 杂质半导体中少数载流子的浓度本征半导体中载流子浓度。

A．大于 B．等于 C．小于2. 温度升高时，二极管在正向电流不变的情况下的正向电压B，反向电流。

A．增大B．减小C．不变3. 晶体管通过改变来控制。

A．基极电流 B．栅-源电压 C．集电极电流D．漏极电流 E．电压 F．电流4. 集成运放有个输入端和个输出端。

A．1 B．2 C．3时，集成运放将，当其差5. 集成运放正常工作时，当其共模输入电压超过UIcmax时，集成运放。

模输入电压超过UIdmaxA．不能正常放大差模信号 B．输入级放大管将击穿6.直接耦合放大电路输入级采用差分放大电路是为了。

A．放大变化缓慢信号 B 放大共模信号 C 抑制温漂7. 已知整流二极管的反向击穿电压为20V,按通常规定，此二极管的最大整流电压为。

A. 20VB. 15VC. 10VD. 5V8. 空穴为少子的半导体称为________,空穴为多子的半导体称为。

A.P型半导体B.N型半导体C.纯净半导体D.金属导体9. 杂质半导体中少数载流子的浓度本征半导体中载流子浓度。

A．大于 B．等于 C．小于10. 室温附近，当温度升高时，杂质半导体中浓度明显增加。

A ．载流子B ．多数载流子C ．少数载流子11. 温度升高时，二极管在正向电流不变的情况下的正向电压，反向电流。

A ．增大B ．减小C ．不变12. 晶体管通过改变来控制。

A ．基极电流B ．栅-源电压C ．集电极电流D ．漏极电流E ．电压F ．电流13. 晶体管电流由形成，而场效应管的电流由形成，因此晶体管电流受温度的影响比场效应管。

A ．一种载流子B ．两种载流子C ．大D ．小14. 某放大电路在负载开路时的输出电压为4V ，接入12K Ω的负载电阻后，输出电压降为3V ，这说明放大电路的输出电阻为。

A.10K ΩB.4K ΩC.3K ΩD.2K15. 直接耦合放大电路的放大倍数越大，在输出端出现的零点漂移现象就越。

模电期末考试试题及答案

模电期末考试试题及答案模拟电子技术期末考试试题一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 无穷大B. 0欧姆C. 1欧姆D. 10欧姆2. 以下哪个不是模拟信号的特点？A. 连续变化B. 离散变化C. 随时间变化D. 可表示声音3. 一个共射放大电路的静态工作点是：A. 0VB. 5VC. 12VD. 取决于电源电压4. 负反馈在放大器中的作用是：A. 增加增益B. 降低增益C. 增加失真D. 稳定工作点5. 以下哪个不是模拟电子电路中的滤波器？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器二、填空题（每空2分，共20分）6. 运算放大器的_________端是虚拟地，即电压为0V。

7. 电压跟随器的特点是_________，输出阻抗小。

8. 一个理想的电压源的内阻是_________。

9. 模拟乘法器常用于实现_________和_________。

10. 波形发生器电路可以产生_________、_________、_________等波形。

三、简答题（每题10分，共30分）11. 解释什么是差分放大器，并简述其主要优点。

12. 描述一个基本的RC低通滤波器的工作原理。

13. 什么是振荡器？请列举至少两种常见的振荡器类型。

四、计算题（每题15分，共30分）14. 给定一个共射放大电路，其静态工作点为VB=10V，VC=20V，VE=5V，β=100。

假设晶体管的饱和压降VBE=0.7V，计算该电路的静态工作电流IE。

15. 设计一个简单的RC低通滤波器，要求截止频率为1kHz，输入信号频率为10kHz，计算所需的电阻和电容值。

答案：一、选择题1. A2. B3. D4. B5. D二、填空题6. 反向输入7. 高输入阻抗，低输出阻抗8. 0欧姆9. 调幅、解调10. 正弦波、方波、三角波三、简答题11. 差分放大器是一种差动放大电路，它能够放大两个输入端之间的差值信号，而抑制共模信号。

模电期末考试题目及答案

模电期末考试题目及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的基本应用不包括以下哪一项？A. 放大器B. 比较器C. 振荡器D. 逻辑门答案：D2. 理想运算放大器的开环增益是：A. 有限的B. 非常大的C. 非常小的D. 零答案：B3. 以下哪个不是模拟信号的特点？A. 连续变化B. 可以是数字形式C. 可以是模拟形式D. 可以是周期性变化答案：B4. 负反馈在运算放大器电路中的作用是：A. 增加增益B. 降低增益C. 增加稳定性D. 减少噪声答案：C5. 一个理想二极管的正向导通电压是：A. 0VB. 0.7VC. 3.3VD. 5V答案：B...二、简答题（每题10分，共30分）1. 简述运算放大器的非线性应用有哪些，并举例说明。

答案：运算放大器的非线性应用包括比较器、振荡器、调制器等。

例如，比较器可以将输入信号与参考电压比较，输出高电平或低电平，常用于过压保护电路。

2. 解释什么是负反馈，并说明负反馈在电路设计中的作用。

答案：负反馈是指将输出信号的一部分反馈到输入端，与输入信号相减。

负反馈可以增加电路的稳定性，降低噪声，减小非线性失真，提高增益精度。

3. 什么是共模抑制比（CMRR）？它在模拟电路设计中的重要性是什么？答案：共模抑制比（CMRR）是指运算放大器对差模信号增益与对共模信号增益的比值。

CMRR高意味着运算放大器对差模信号的放大能力强，对共模信号的放大能力弱，这在模拟电路设计中非常重要，因为它可以减少共模干扰，提高电路的抗干扰能力。

...三、计算题（每题15分，共30分）1. 给定一个理想运算放大器电路，输入信号为Vin，反馈电阻Rf=10kΩ，输入电阻Ri=1kΩ，求输出电压Vout。

答案：由于是理想运算放大器，所以输入端的电压差为零，即Vin+ = Vin-。

根据虚短原理，Vin+ = Vout/Rf * Ri。

代入Rf和Ri的值，得到Vout = Vin * (Rf/Ri) = Vin * 10。

模电试题及答案(大学期末考试题)

【模拟电子技术】模拟试题一一、填空题：〔每空1分共40分〕1、PN结正偏时〔导通〕，反偏时〔截止〕，所以PN结具有〔单向〕导电性。

2、漂移电流是〔温度〕电流，它由〔少数〕载流子形成，其大小与〔温度〕有关，而与外加电压〔无关〕。

3、所谓理想二极管，就是当其正偏时，结电阻为〔0 〕，等效成一条直线；当其反偏时，结电阻为〔无穷〕，等效成断开；4、三极管是〔电流〕控制元件，场效应管是〔电压〕控制元件。

5、三极管具有放大作用外部电压条件是发射结〔正偏〕，集电结〔反偏〕。

6、当温度升高时，晶体三极管集电极电流Ic〔变小〕，发射结压降〔不变〕。

7、三极管放大电路共有三种组态分别是〔共基〕、〔共射〕、〔共集〕放大电路。

8、为了稳定三极管放大电路的静态工作点，采用〔电压并联〕负反应，为了稳定交流输出电流采用〔串联〕负反应。

9、负反应放大电路和放大倍数AF=〔1/〔1/A+F〕〕，对于深度负反应放大电路的放大倍数AF=〔 1/ F 〕。

10、带有负反应放大电路的频带宽度BWF=〔〕BW，其中BW=〔〕，〔〕称为反应深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为〔〕信号，而加上大小相等、极性相反的两个信号，称为〔〕信号。

12、为了消除乙类互补功率放大器输出波形的〔〕失真，而采用〔〕类互补功率放大器。

13、OCL电路是〔〕电源互补功率放大电路；OTL电路是〔〕电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数〔〕，输入电阻〔〕，输出电阻〔〕等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制〔〕漂移，也称〔〕漂移，所以它广泛应用于〔〕电路中。

16、用待传输的低频信号去改变高频信号的幅度称为〔〕，未被调制的高频信号是运载信息的工具，称为〔〕。

17、模拟乘法器输出与输入的关系式是U0=〔〕，电路符号是〔〕。

二、选择题〔每空2分共30分〕1、稳压二极管是一个可逆击穿二极管，稳压时工作在〔〕状态，但其两端电压必须〔〕，它的稳压值Uz才有导通电流，否那么处于〔〕状态。

模电考试期末试题及答案

模电考试期末试题及答案题一：电路基本知识1. 请简要解释以下电路元件的作用：a) 电阻：_________；b) 电容：_________；c) 电感：_________。

2. 根据欧姆定律和基尔霍夫电压定律，推导并解释以下公式：a) U = IR；b) V1 + V2 + V3 = 0。

3. 简述理想电流源和理想电压源的特点及其应用场景。

4. 分析以下电路，求解电流I1和电压V1。

R1 R2 R3------/\/\/\/\------------/\/\/\/\--------| |V1 V25. 简述直流稳压电源的工作原理，并举例说明。

答：1. a) 电阻：电阻用于限制电流的流动，使其符合电路要求。

它通过阻碍电子的自由移动来消耗电能。

b) 电容：电容用于储存电能，能够在充电和放电过程中存储和释放电荷。

它可以对电流的变化产生滞后效应。

c) 电感：电感用于储存磁能，通过电流在线圈中产生磁场。

当电流变化时，电感会产生反向电势，阻碍电流的变化。

2. a) 根据欧姆定律，电压U等于电阻R与电流I的乘积。

即U = IR。

这个公式表示了电阻对电流的阻碍程度。

b) 基尔霍夫电压定律表明，电路中各个节点的电压之和等于零。

即V1 + V2 + V3 = 0。

这个公式成立是因为在闭合电路中，所有的电压要相互平衡。

3. 理想电流源的特点是其输出电流恒定，不受负载电阻的影响。

它的输出电流不会因负载电阻的变化而改变。

适用于对电流要求较高的电路，如稳流器电路。

理想电压源的特点是其输出电压恒定，不受负载电流的影响。

它的输出电压不会因负载电流的变化而改变。

适用于对电压要求较高的电路，如稳压器电路。

4. 根据电路分析法则，可以得到如下方程：(V1 - V2)/R1 + (V1 - V3)/R2 + V1/R3 = 0化简得到：(3/R1 + 1/R2 + 1/R3)V1 - (1/R2)V2 - (1/R3)V3 = 0根据基尔霍夫电压定律，V2 = V1 - V3代入得到：(3/R1 + 1/R2 + 1/R3)V1 - (1/R2)(V1 - V3) - (1/R3)V3 = 0化简得到：(4/R2 + 1/R3)V1 - (1/R2)V3 = 0继续化简求解得到：V1 = (R2/(4R2 + R1))V3I1 = (V1 - V3)/(R1 + R2 + R3)5. 直流稳压电源通过稳压电路将输入电压转换为稳定的输出电压。

模电期末试卷

《模拟电子技术》考试试卷（01）一、填空题（本大题共4小题，每空1分，共10分）1．PN结正向偏置时，反向偏置时，所以PN结具有导电性。

2．有三个单管BJT放大电路，已知其电压增益分别为A v1＝20，A v2＝－10，A v3＝1，则可知它们分别为放大电路、放大电路、放大电路。

3．乙类互补功率放大电路存在失真，可以利用类互补功率放大电路来克服。

4．负反馈将使输出电阻减小，负反馈将使输出电阻增加。

一、1．导通，截止，单向；2．共基极，共发射极，共集电极；3．交越，甲乙类；4．电压，电流。

二、单项选择题(本大题共5小题，每小题2分，共10分)1．对BJT下列说法正确的是。

A．发射极和集电极可以调换使用，因为BJT发射区和集电区的结构对称B．发射极和集电极可以调换使用，因为BJT发射极和集电极的电流基本相同C．发射极和集电极不能调换使用，因为BJT发射区和集电区的结构不对称，发射区掺杂浓度比集电区高D．发射极和集电极不能调换使用，因为BJT发射区和集电区的结构不对称，发射区掺杂浓度比集电区低2．测得某电路中PNP型晶体管的三个管脚的电位分别为V B＝5V、V C＝2V、V E＝5．7V，则该管工作在状态。

A．放大B．截止C．饱和D．不能确定3．互补对称功率放大电路中的两个功放管应采用。

A．一个NPN型管和一个PNP型管B．两个NPN型管C．两个PNP型管D．任意组合4．理想运算放大器的两个输入端的输入电流近似等于零的现象称为。

A．断路B．虚短C．虚地D．虚断5．正弦波振荡电路的输出信号最初由产生的。

A．基本放大器B．选频网络C．干扰或噪声信号D．稳幅环节三、判断题(本大题共5小题，每小题2分，共10分)1．影响放大电路高频特性的主要因素是耦合电容和旁路电容的存在。

2．在功率放大电路中，输出功率愈大，功放管的功耗愈大。

3．集成运放是一种高增益的、直接耦合的多级放大电路。

4．P型半导体带正电，N型半导体带负电。

模电期末考试题目及答案

模电期末考试题目及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的基本工作模式不包括以下哪一项？A. 反相放大B. 同相放大C. 差分放大D. 功率放大答案：D2. 以下哪个元件不是构成模拟电路的基本元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D3. 理想运算放大器的开环增益是：A. 有限值B. 无穷大C. 零D. 负无穷大答案：B4. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化性C. 可模拟性D. 可存储性答案：B5. 模拟电路中的反馈类型不包括：A. 正反馈B. 负反馈C. 直流反馈D. 交流反馈答案：C6. 在模拟电路中，滤波器的作用是：A. 放大信号B. 衰减信号C. 选择性地通过信号D. 转换信号答案：C7. 模拟电路中的电源管理主要解决的问题是：A. 信号放大B. 信号滤波C. 电压转换D. 信号调制答案：C8. 模拟电路中的噪声主要来源于：A. 电源B. 信号源C. 环境干扰D. 所有以上答案：D9. 以下哪个不是模拟电路设计中考虑的因素？A. 稳定性B. 线性度C. 频率响应D. 逻辑运算答案：D10. 在模拟电路中，信号的传输特性通常用下列哪个参数来描述？A. 增益B. 相位C. 阻抗D. 所有以上答案：D二、简答题（每题10分，共20分）1. 简述运算放大器的工作原理及其应用。

答案：运算放大器是一种具有高增益、高输入阻抗和低输出阻抗的放大器。

它通常由差分输入级、中间放大级和输出级构成。

运算放大器可以用于实现各种线性和非线性功能，如放大、滤波、积分和微分等。

在实际应用中，运算放大器被广泛用于信号处理、传感器信号调理、数据转换等领域。

2. 解释什么是负反馈，并说明其在模拟电路中的作用。

答案：负反馈是指将放大器的输出信号的一部分以相反相位反馈到输入端的过程。

在模拟电路中，负反馈可以提高放大器的稳定性，减少非线性失真，提高增益的精确度，并且可以改善频率响应。

《模拟电子技术》期末试卷及答案

《模拟电子技术》期末试卷及答案（本题每空1分，共20分）一、填空题：1. 二极管的伏安特性上分有四个区，分别是区、区、区和。

2. 双极型三极管属于控制型器件，单极型三极管属于控制型器件。

3. 理想运放的电路模型中，开环电压放大倍数A O＝，差模输入电阻r i= ，输出电阻r O= ，共模抑制比K CMR= 。

4. 击穿属于碰撞式的击穿，击穿属于场效应式的击穿，这两种击穿均属于击穿，具有互逆性。

5. 共发射极组态、共集电极组态和共基组态这三种放大电路中，其中组态的放大电路放大能力最强，组态的放大电路只有电流放大能力而没有电压放大能力，组态的放大电路只有电压放大能力而没有电流放大能力。

6. 放大电路中的负反馈类型可分有负反馈、负反馈、负反馈和负反馈。

（本题每小题1分，共10分）二、判断下列说法的正确与错误：1. 二极管只要工作在反向击穿区，就一定会造成永久型损坏。

（）2. 无论是双极型三极管还是单极型三极管，其导电机理是相同的。

（）3. 甲类、乙类和甲乙类功放均存在“交越失真”现象。

（）4. 射极输出器是典型的电流串联交流负反馈放大电路。

（）5. 共模信号和差模信号都是放大电路需要传输和放大的有用信号。

（）6. 所有放大电路的输入电压信号和输出电压信号都是反相的。

（）7.设置静态工作点的目的，就是让交流信号叠加在直流载波上全部通过放大器。

（）8.三极管工作中若耗散功率超过它的最大耗散功率P CM时，该管必须烧损。

（）9. 理想集成运放构成的线性应用电路中，电压增益与其内部参数无关。

（）10.即使是单门限电压比较器，其输出也必定是两种状态。

（）（本题每小题2分，共16分）三、单选题1. P型半导体是在本征半导体中掺入微量的（）价杂质元素构成的。

A．三价 B. 四价 C. 五价 D. 六价2. 测得NPN三极管各电极对地电压分别为V E＝2.1V，V B＝2.8V，V C＝4.4V，则该管必工作在（）。

模拟电子技术基础期末考试试题18套及答案

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、结正偏时（），反偏时（，所以结具有（）导电性。

2、（反向饱和电流）漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管（）是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。

9、负反馈放大电路和放大倍数（），对于深度负反馈放大电路的放大倍数（）。

10、带有负反馈放大电路的频带宽度（），其中（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、电路是（）电源互补功率放大电路；电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（反偏）状态，但其两端电压必须（大于）它的稳压值才有导通电流，否则处于（截止）状态。

模电期末试题及答案6

模电期末试题及答案6一、选择题（每题2分，共40分）1. 在半导体材料中，以下哪个不属于杂质？A. 锗B. 砷C. 碳D. 锡答案：C2.以下哪个元件属于非线性元件？A. 电阻B. 电容C. 二极管D. 钳位放大器答案：C3. 在三极管的等效电路模型中，以下哪个元件代表输入电阻？A. REB. RBC. RCD. Rπ答案：D4. 一台功率为200W的音响系统，其电源电压为50V，求电流的大小。

A. 2AB. 4AC. 6AD. 8A答案：B5. 在半导体器件中，p型材料的掺杂元素是以下哪个？A. 硼B. 磷C. 砷D. 锑答案：A6. 以下哪个是电路分析中常用的方法？A. 罗尔定律B. 布尔定律C. 奥姆定律D. 欧姆定律答案：C7. 以下哪个是三极管的常用封装类型？A. TO-92B. DIP-8C. SOT-23D. QFN-32答案：A8. 在半导体材料中，正常工作状态下，n型材料中的电子浓度应该比空穴浓度：A. 大B. 小C. 相等D. 无法确定答案：A9. 以下哪个元件属于旁路元件？A. 电感B. 电容C. 三极管D. 电阻答案：B10. 以下哪个是示波器的主要参数？A. 峰值电压B. 峰-峰值电压C. 时间基准D. 平均值电压答案：C二、填空题（每题2分，共20分）1. 二极管的符号中，箭头指向___________电流的方向。

答案：正向2. 三极管的共射放大电路中，输入电阻由__________表示。

答案：Rπ3. 在放大器的输出电容充电过程中，由于有反馈作用，输出电容的电压先__________上升，然后__________下降。

答案：缓慢，急剧4. 在直流稳压电源中，稳压管将输入电压稳定在大约__________。

答案：0.7V5. 麦克斯韦方程组中的法拉第电磁感应定律描述了__________。

答案：电磁感应现象6. 在电容充电的过程中，电容电压遵循__________的规律。

模电期末试题及答案

模电期末试题及答案模拟电子期末试题及答案一、选择题1. 下列哪个元器件可以实现信号的放大:A. 电阻B. 电容C. 二极管D. 晶体管答案：D2. 对于直流电路，以下哪种元器件具有忽略电阻的特点:A. 电感B. 电容C. 二极管D. 变压器答案：C3. 以下哪个元器件可以将交流电信号转换为直流电信号:A. 变压器B. 恒流源C. 电阻D. 整流二极管答案：D4. 当输入信号 Vin 为0时，以下哪个运算放大器输出电压为0:A. 差分运算放大器B. 反相运算放大器C. 非反相运算放大器D. 电流运算放大器答案：B5. 以下哪个元器件可以将输入电压的幅值放大:A. 滤波电容B. 驱动电路C. 放大器D. 限幅电阻答案：C二、填空题1. 反相运算放大器的电压放大倍数为______。

答案：-12. 低通滤波器主要用于______。

答案：去除高频噪声3. 双电源稳压电路中使用的元器件为______。

答案：稳压管4. 去直流电路中，可以使用______元件来实现。

答案：电容5. 滞回比较器主要用于______。

答案：产生方波信号三、简答题1. 请简要说明什么是运算放大器，并列举其典型应用。

答案：运算放大器（Operational Amplifier，简称OP-Amp）是一种主要用于放大和处理信号的集成电路元器件。

其典型应用有：信号放大、振荡器、滤波器、比较器等。

2. 请简述负反馈的作用和原理。

答案：负反馈是指将放大器的输出信号与输入信号之间的差值通过反馈回路反馈到放大器的输入端，以减小放大器的非线性失真和增加电路的稳定性。

原理是通过降低放大器的增益，使得输出与输入之间的误差趋于零。

3. 请解释什么是交流耦合放大器。

答案：交流耦合放大器是一种将交流信号进行放大的电路。

其主要特点是通过耦合电容将直流环节和交流环节分离，只放大交流信号，而直流分量不放大。

四、计算题1. 已知电路中的电压源为10V，电阻R1为2kΩ，R2为4kΩ，求输出电压Vout。

模电试题及答案(大学期末考试题)

模电试题及答案(大学期末考试题)1、PN结正偏时导通，反偏时截止，所以PN结具有单向导电性。

2、漂移电流是扩散电流和漂移电流的总和，它由杂质离子形成，其大小与杂质浓度和电场强度有关，而与外加电压无关。

3、所谓理想二极管，就是当其正偏时，结电阻为零，等效成一条直线；当其反偏时，结电阻无限大，等效成断开。

4、三极管是电流控制元件，场效应管是电压控制元件。

5、三极管具有放大作用外部电压条件是发射结正偏，集电结正向偏置。

6、当温度升高时，晶体三极管集电极电流Ic增加，发射结压降减小。

7、三极管放大电路共有三种组态分别是共射放大电路、共基放大电路、共集放大电路。

8、为了稳定三极管放大电路的静态工作点，采用直流负反馈，为了稳定交流输出电流采用交流负反馈。

9、负反馈放大电路和放大倍数AF=1/β，对于深度负反馈放大电路的放大倍数AF≈1.10、带有负反馈放大电路的频带宽度BWF=AF×XXX，其中BW为放大电路本身的带宽，AF称为反馈系数。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为共模信号，而加上大小相等、极性相反的两个信号，称为差模信号。

12、为了消除乙类互补功率放大器输出波形的交叉失真，而采用甲类互补功率放大器。

13、OCL电路是单电源互补功率放大电路；OTL电路是无输出变压器互补功率放大电路。

14、共集电极放大电路具有电压放大倍数小、输入电阻大、输出电阻小等特点，所以常用在输入级、输出级或缓冲级。

15、差分放大电路能够抑制共模漂移，也称为共模抑制，所以它广泛应用于仪器测量电路中。

16、用待传输的低频信号去改变高频信号的幅度称为调制，未被调制的高频信号是载波。

17、模拟乘法器输出与输入的关系式是U0=K×U1×U2，电路符号是×。

二、选择题1、稳压二极管是一个可逆击穿二极管，稳压时工作在反向击穿状态，但其两端电压必须大于稳压值Uz才有导通电流，否则处于正常反向偏置状态。

模电期末考试试题

模拟电子技术与实训期末考试试题一、填空题（每空1分，共35分）1．在常温下，硅二极管的门槛电压约为（ 0.5 ），导通后在较大电流下的正向压降约为（ 0.7 ）；锗二极管的门槛电压约为（ 0.1 ），导通后在较大电流下的正向压降约为（ 0.2 ）。

2．PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

3．漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

4. 整流电路是利用二极管的（单向导电）性，将交流电变为脉动直流电。

稳压二极管是利用二极管的（反向击穿）特性实现稳压。

5．二极管的最主要特性是（单向导电），它的两个主要参数是反映正向特性的（）和反映反向特性的（）。

6. 晶体管(BJT)具有电流放大作用的外部条件是发射结（），集电结（）。

7. 晶体管是（电流）控制电流器件，场效应管是（电压）控制电流器件8. 共集电极放大电路(射极输出器)的主要特点是：输入电阻（大），输出电阻（小）。

9. 三种不同耦合方式的放大电路分别为：（）、（）和（）。

10. 放大电路引入反馈后，若使净输入信号削弱，则引入的是（）反馈；若使净输入信号增强，则引入的是（）反馈。

11．差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12．差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。

13．三极管放大电路共有三种组态（）、（）、（）放大电路。

二、选择题（每题2分，共20分）1、温度升高后，在纯净的半导体中（A ）A 自由电子和空穴数目都增多，且增量相同B 空穴增多，自由电子数目不变C 自由电子增多，空穴不变D 自由电子和空穴数目都不变2、如果PN结反向电压的数值增大（小于击穿电压），则（B ）A阻当层不变，反向电流基本不变B阻当层变厚，反向电流基本不变C阻当层变窄，反向电流增大D阻当层变厚，反向电流减小3、差分放大电路是为了（C ）而设置的。

模拟电子技术期末试卷5套及答案

《模拟电子技术》期末考试试卷1班级_ ______ 学号___ ___ 姓名___ ___ 分数___ ___一．填空（25分）（1）本征硅中若掺入五价元素的原子，则多数载流子应是电子，掺杂越多，则其数量一定越多，相反，少数载流子应是空穴，掺杂越多，则其数量一定越少。

（2）把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做单向导电特性。

（3）当PN 结外加正向电压时，PN 结内多子扩散形成较大的正向电流。

（4）硅二极管的导通电压值约为 0.6V ，锗二极管的导通电压约为 0.2V 。

（5）晶体三极管作开关应用时一般工作在输出特性曲线的饱和区和截止区。

（6）对于由三极管组成的放大电路而言，就其输入回路和输出回路的公共端不同，可以组成共基、共射、共集电三种组态。

（7）放大电路的频率特性是指放大倍数值随信号频率而变，称为幅频特性，而输出信号与输入信号的相位差随信号频率而变，称为相频特性。

（8）假设n 级放大电路的每一级的放大倍数分别为unu u u A A A A ......321、、，那么多级放大电路的放大倍数uA ＝ un u u A A A (21)（9）要使电路产生稳定的振荡，必须满足振幅平衡和相位平衡两个条件。

（10）小功率直流电源一般由四部分组成，分别是电源变压器、整流、滤波和稳压电路。

二．选择题（每题2分，共20分）（1）为了减小输出电阻，应在放大电路中引入；。

（A ）电流负反馈（B ）电压负反馈（C ）直流负反馈（D ）交流负反馈（2）RC 串并联网络在RC f f π210==时呈。

（A ）感性（B ）阻性（C ）容性（3）通用型集成运放的输入级多采用。

（A ）共基接法（B ）共集接法（C ）共射接法（D ）差分接法（4）两个β相同的晶体管组成复合管后，其电流放大系数约为。
