门窗玻璃要求

铝合金门窗铝合金门窗，是指采用铝合金挤压型材为框、梃、扇料制作的门窗称为铝合金门窗，简称铝门窗。

门窗安全性设计1．门窗铝型材壁厚要求古典风格门窗窗用铝型材壁厚符合现行国家标准高精度级，受力构件最小壁厚≥1.4mm。

1、门窗受力杆件（如推拉窗的光勾企、中柱、带亮下滑、带亮上滑、双边锋等）必须经过进行严格抗压计算，型材作为受力杆件时，其型材壁厚应根据使用条件，通过计算选定。

铝合金门窗受力构件应经试验或计算确定。

2．门安全设计(1)玻璃的选择：玻璃厚度经计算确定，并不宜小于5mm。

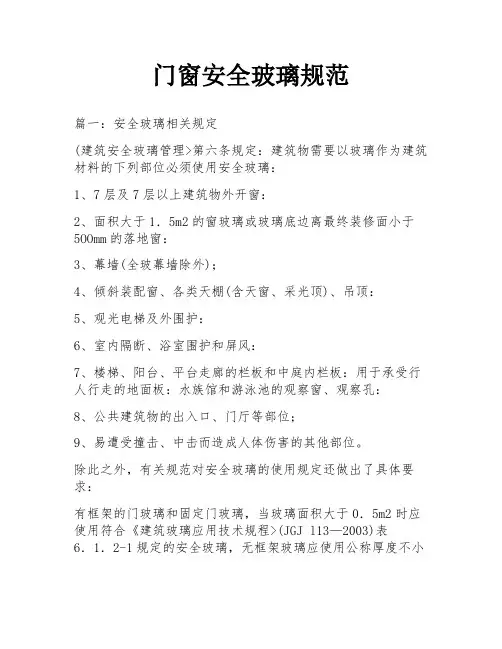

建筑下列部位的门窗必须采用安全玻璃(钢化玻璃或夹层玻璃)：(a)7层及7层以上建筑外开窗；(b)面积大于1.5㎡的；(c)玻璃底边离最终装修面小于500mm的落地窗；(d)与水平夹角小于75°倾斜屋顶且距室内地面大于3m的倾斜窗；(e)玻璃面积大于0.5㎡的有框玻璃门；(f)无框玻璃门应采用厚度不小于10mm的钢化玻璃。

(2)玻璃与槽口搭接量和其它配合尺寸应符合《》(GB/T8479)中表5和表6的规定。

(3)玻璃与铝合金框槽应采用橡胶垫片柔性接触。

(4)玻璃应进行机械磨边处理，磨轮的目数应在180目以上。

3．五金配件的选择和设计。

(1)在选用五金配件时，尽量选择质量有保证的产品，五金配件的质量等级应与门窗的质量等级相一致，五金配件的结构、形状应与型材相吻合，色彩协调美观、功能正确、操作灵活、安装方便。

(2)五金配件安装应齐全、规范、牢靠、位置准确。

安装后，门窗外形美观、开启灵活方便、不得有变形、阻碍和碰撞。

(3)五金配件的外露紧固件应优先选用不锈钢制品。

(4)平开门窗和尺寸大的推拉门窗关闭时应采用多锁点，否则在负压差作用下气密性将大大降低，考虑到操作方便，最好使用多锁点执手或传动器。

(5)平开窗滑撑的长度一般为窗扇宽的2/3，如窗扇较轻可为1/2，上悬窗的滑撑长度一般为窗扇的1/2。

(6)台风地区及高层建筑外开窗，窗扇建议采用滑撑安装，不用或少用合页。

4．推拉门窗窗扇与上下框导轨搭接量应不小于10mm，并且必须安装防脱落块和防撞块等安全措施，防止窗扇掉落和开启时碰撞伤人。

建设周期住宅铝合金门窗施工技术一说明本技术文件适应于房地产项目开发的中、高档或豪华住宅楼盘的门窗项目施工。

铝合金门窗项目应由具有铝合金门窗或或幕墙工程的设计及施工资质的专业单位进行设计、施工并具有一定规模的自动化机械制作厂房且经甲方、监理等专业人员考察认可方能承接本项目的合同任务。

承建商应在合同签定前完成深化设计图纸包括型材模具图、风压计算书报甲方审批签字在本项目开工前应按设计及审批的深化设计方案完成施工图的设计及报审并分别制作“材料色板”、“材料及配件样板”、“实物样板”各一套并按材料样板报审程序完成审批。

本次投标报价必须满足本技术文件、门窗工程量清单、材料及配件配置并满足按此技术而进行的制作安装的质量保证措施、技术标的编制否则视为不合格技术标投标方应在合同中确认的所有“材料及配置”乙方单方面不得任意改变。

二有关材料的技术2.1本项目所有材料应符合现行国家或地方标准及有关规定或文件。

2.2铝合金型材应批量提交有效检测报告其中化学成分必须满足镁含量为.键入文字- 3 - 封孔质量应≤mg/dm耐盐雾性应大于级的粉末喷涂涂层厚度不小于40�0�8m不大于120μm的范围。

铝合金型材必须满足整个合同范围门窗型材的平均用量应大于8.5kg/m其中窗主型材主要受力部位不小于1.4mm门主型材主要受力部位不小于2.0mm幕墙主要型材主要受力部位不小于3.0mm。

大型门窗大于6-10㎡的单个门窗的铝合金主型材应经过计算确定其型材的钢度、强度、惯性矩应按不同部位的风压等荷载进行分别设计对于需要型材加厚的部位应采用加强型钢肋等形式提高抗风压能力降低工程造价铝合金的型材的加强型钢肋应补充设计及计算书。

.2.3型材结构型式:欧标55-95系列除应满足国家“三性”外还应满足国际标准的开启性能、耐久性能、节能隔音性能等其中窗框外侧应设置大于350mm的“挡水翼”确保窗边防水性能应采用室内圆弧型玻璃压线固定扇与开启扇玻璃应在同一平面内平衡式设计型材结构应适用于附加中挺、附加型钢肋适用于“欧标槽”的国际标准的配件系统对大型或超重型窗扇不得设计平开窗扇。

型材结构型式为欧式ALUK门窗体系实物参观:广州星河湾汇景新城等项目.实物样板已陈列在广东富盈集团。

2.4铝合金型材表面处理本项目采用“氟炭叁涂闪古铜色”的型材表面喷涂处理颜色应符合实物样板的。

型材喷涂质量稳定且应提供涂层20年以上质量保证证明书。

其喷涂线必须为国家大型生产企业的生产线如广铝、亚铝、兴发、坚美、中亚等品牌。

2.5玻璃颜色应符合审批之样板2.6玻璃原片应为质量稳定的国家大型生产企业的浮法玻璃其颜色表面平整度满足质量标准厂家:如“洛玻”“南玻”“信义”等系列产品。

2.7玻璃厚度必须不小于5.0 mm幕墙玻璃厚度必须不小于6.0 mm大块玻璃的厚度应经过“抗风压”计算其玻璃厚度其中单块玻璃大于1.5㎡的厚度必须不小于6.0 mm。

其中所有厅房门窗均为59A5、56A5、LOW-E中空玻璃其他及公共部位均为普通玻璃卫生间为香梨玻璃。

所有7层以上无阳台外窗、大于1.5㎡的单块玻璃、玻璃门、拦河玻璃、幕墙玻璃、雨棚/光棚玻璃等均应采用钢化玻璃或夹胶玻璃、或LOW-E单银钢化玻璃等安全玻璃或节能隔音玻璃。

并应符合发改运行【2003】2116号的规定安全玻璃的深加工厂家应为国家强制认证企业如“洛玻”“信仪”等系列产品。

具有超平整度及自动化温控、自动化机械磨键入文字- 4 - 边、成孔等技术的深加工玻璃。

2.8玻璃胶应为中性硅酮结构胶、耐候胶玻璃胶生产应为大型生产企业的优质产品如美国道康宁、白云建筑胶、合和PAMM胶、安泰等系列产品其相容性能应满足本项目使用的材料、其有效期应满足本项目施工进度的2.9本项目所有配件、玻璃胶、密封条等外观颜色应满足甲方认定的且同一门窗应采用同一品牌的材料结构胶应提供20年以上的产品质量保证书及相容性试验报告相容性、邵氏硬度、强度试验报告玻璃与玻璃的连接、拦河玻璃、幕墙玻璃、雨棚/光棚玻璃的连接等均应采用结构胶。

2.10密封胶条为合成橡胶类等热塑性弹性密封条采用“合和”方型三元乙丙胶条密封密封胶条的应具有良好的防水功能并能够更换密封毛条为经硅化处理的丙纶纤维密封毛条。

所有胶条、毛条的安装应便于拆卸密封条的安装应严密无空歇具有防水、隔音功能。

防水胶条的转角连接应采用可靠焊接形成连续密封带. 密封胶条毛条应采用“合和”等系列产品。

2.11铝合金门窗的五金配件必须满足型材、材质、配置、耐久性品牌应选用香港坚朗、诺托、丝吉利亚、格屋、必凯威等系列产品其中推拉门双滑轮应为诺托、丝吉利亚等进口品牌。

其中推拉门、平开窗、上悬窗均应为多点锁的大执手平开门为双面豪华多点锁的大执手、三片式合页平开窗采用为单点式304不锈钢绞链推拉门窗为高级加柏纤塑料双滑轮推拉窗为自动锁扣及其它防碰、防坠落、泄水装置等。

2.12配件的配置标准应满足本技术的配置清单、接近“星河湾样板房”所有五金配件耐久性必须大于5万次质量保证书试验报告其中闭门器、地弹簧的使用寿命大于20万次试验报告。

2.13配件材质铰链、限位、合页轴、锁点及其他不锈钢材质为304不锈钢执手、合页、锁扣、推拉门窗锁及其他锌合金材质为5锌合金。

滑轮件采用高级加铂纤尼龙塑料滑轮。

铝传动杆为铝合金材料。

点式幕墙、阳台护栏配件及立柱、室内五金玻璃夹、门夹、驳接件等配件应选用奥氏体3160Cr17Ni12Mo2不锈钢材质。

2.14五金配件原则上多点锁臂三片式合页单点式绞连上悬窗必须配置风撑件其中所有外平开窗推拉门应采用两点锁的执手不得采用联动执手上悬窗宽度大于500mm以上时应采用两点锁不得采用七字执手并配置风撑平开门应采用防盗双面大执手锁禁止使用“球型锁”。

推拉窗应采用大于150mm的自动勾锁键入文字- 5 –2.15为确保门窗的使用功能推拉门、推拉窗应设置防碰胶、防坠落防盗胶垫平开门、平开窗设置防坠落胶垫所有门窗底框均应设置不少于2个Φ8mm以上的排水孔。

2.16门窗五件的配置应按其使用功能成套配置不得遗漏不得用其它劣质配件代替。

其材质应符合技术文件后附配置清单表2.17闭门器高强度压铸铝合金本体优质钢材制造的传动杆通过国家GB9305-88闭门器优等品检测标准、GA93-95防火检测标准及美国UL标准。

地弹簧的材质合金弹簧钢、进口防冻适应-40℃至40℃液压油、304盖板闭门器地弹簧应具有二段调速或缓冲功能楼梯间部分应采用隐藏式闭门器大堂地弹簧应具有智能锁功能。

2.18连接件、紧固件所有螺丝件为304不锈钢金属连接件均应采用热镀锌235钢材、厚度不小于1.5mm宽度不小于20mm防雷连接件应采用热镀锌不小于8 mm圆钢、或等截面扁钢。

其紧固件均应采用不锈钢制品。

2.19本项目铝合金百叶窗的型材、铝合金玻璃拦杆、低窗防护拦等系列铝合金型材均应满足铝合金门窗喷涂颜色设计厚度百页厚度为 1.0mm以上百页间具净空应大于5mm。

2.20中空玻璃及夹胶玻璃应采用双面钢化的玻璃。

玻璃与中空、夹胶的厚度应符合设计。

其中中空玻璃位于7层以下及7层以上有阳台窗均可以采用普通玻璃加工2.21中空玻璃铝合金平开窗应采用增强板或局部加强板的铰链安装技术型材局部加强或固定螺钉穿透二道以上型材内筋等可靠的连接措施。

2.22对大于1.4M的中横框、大于1.95M的窗扇竖挺等型材均应按设计进行局部加强钢板的处理其加强钢板应有防腐、静电处理措施其连接件应采用不锈钢螺丝连接点的间距必须符合设计。

具体由设计计算确定2.23低窗防护拦、铝合金百页、天面光棚、首层雨棚等材料除执行以上规定外并应符合设计。

本项目禁止使用非硅化密封毛条、高填充PVC密封胶条、非滚动轴承式滑轮、酸性玻璃胶、非国标的门窗配件与型材。

2.24护栏配件及立柱、室内五金玻璃夹、门夹、驳接件玻璃门夹等应选用316优质不锈钢材质。

禁止使用304以下的不锈钢配件2.25幕墙连接件必须按设计计算或复核结论确定并满足固定支座材料应为热镀锌235钢材且其预留锣栓孔必须具备不小于40mm的调整范围锣栓的直径不应小于10mm。

2.26地弹簧的材质键入文字- 6 - 地弹簧玻璃门为透明钢化玻璃五金配件均为316不锈钢及20万次以上耐久性的地弹簧三铝合金门窗制作技术3.1铝合金门窗制作的主要依据项目设计施工图纸及设计变更文件、本项目技术文件及深化设计方案、审批的全套材料样板其中铝合金门的制作应有门窗洞口现场测量或交底资料。

门窗制作车间原则上按门窗框料的制作组装、门窗扇料与玻璃的制作组装、车间玻璃胶完成部分不便于搬运的门窗框、大玻璃可以现场组装完成。
