煤田测井中的煤层判断及定厚方法
煤田地球物理测井技术
煤田地球物理测井技术引言煤炭作为我国的主要能源之一，在能源开发和利用中起着重要的作用。
而煤田地球物理测井技术则是煤炭勘探和开采中的一项重要技术，通过测量地下煤层的物理参数，可以帮助煤炭公司评价煤层的质量、确定储量、分析构造条件等，为煤炭勘探和开采提供重要的依据。
本文将介绍煤田地球物理测井技术的基本原理、常见方法以及应用领域。
基本原理煤田地球物理测井技术基于地球物理学的基本原理，通过测量煤层中的物理参数，推断地下煤层的性质。
常见的物理参数包括声波速度、密度、自然伽马射线强度等。
这些物理参数与煤层的含矿量、孔隙度、强度等性质相关联，通过测量和分析这些物理参数，可以了解煤层的状况。
常见方法1. 声波测井声波测井是煤田地球物理测井技术中常用的方法之一。
它利用地下介质对声波的传播特性进行测量，在煤层中传播的声波会受到煤层孔隙度、含矿量等因素的影响。
通过测量声波的传播速度和衰减程度，可以推断煤层的孔隙度、强度等信息。
2. 密度测井密度测井是另一种常见的煤田地球物理测井方法。
它通过测量地下介质对射线的吸收程度，推断出地下介质的密度。
煤层中的密度与含矿量和孔隙度等因素有关，通过测量和分析密度数据，可以推断出煤层的煤质和储量等信息。
3. 自然伽马测井自然伽马测井是测井方法中最常用的一种方法之一。
它利用地下介质中的放射性元素发射的伽马射线进行测量，通过测量伽马射线的强度，可以推断地下有害元素的含量、分布以及煤层性质等。
煤层中的含矿量和放射性元素含量有关，通过测量自然伽马射线的强度，可以了解煤层的性质。
应用领域煤田地球物理测井技术在煤炭勘探和开采中有广泛的应用。
它可以为煤炭公司提供以下方面的信息：1.煤层质量评价：通过测量和分析煤层的物理参数，可以评价煤层的质量，包括含矿量、灰分、硫分等指标，为选择合适的采矿方法和制定开采方案提供依据。
2.储量估算：通过测量和分析煤层的物理参数，可以推断煤层的厚度、面积和体积，从而估算煤田的储量，为资源评价和开发提供依据。

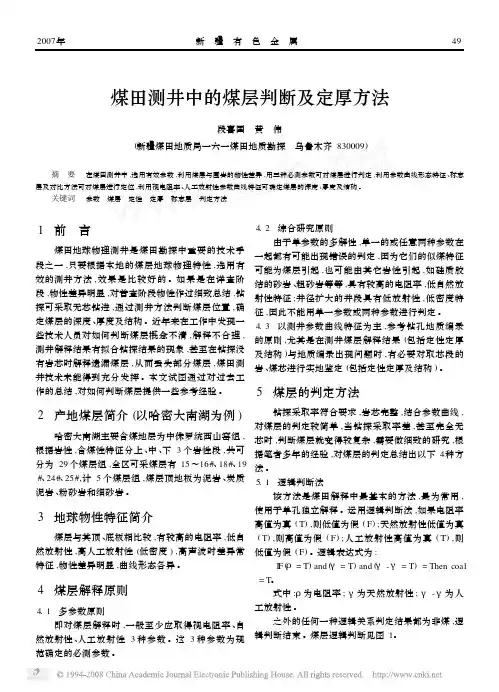

煤田测井中的煤层判断及定厚方法
煤田测井中的煤层判断及定厚方法段喜国 黄 伟(新疆煤田地质局一六一煤田地质勘探 乌鲁木齐830009)摘 要 在煤田测井中,选用有效参数,利用煤层与围岩的物性差异,用三种必测参数可对煤层进行判定,利用参数曲线形态特征、标志层及对比方法可对煤层进行定位,利用视电阻率、人工放射性参数曲线特征可确定煤层的深度、厚度及结构。
关键词 参数 煤层 定性 定厚 标志层 判定方法1 前 言煤田地球物理测井是煤田勘探中重要的技术手段之一,只要根据本地的煤层地球物理特性,选用有效的测井方法,效果是比较好的。
如果是在详查阶段,物性差异明显,对普查阶段物性作过细致总结,钻探可采取无芯钻进,通过测井方法判断煤层位置,确定煤层的深度、厚度及结构。
近年来在工作中发现一些技术人员对如何判断煤层概念不清,解释不合理,测井解释结果有拟合钻探结果的现象,甚至在钻探没有岩芯时解释遗漏煤层,从而丢失部分煤层,煤田测井技术未能得到充分发挥。
本文试图通过对过去工作的总结,对如何判断煤层提供一些参考经验。
2 产地煤层简介(以哈密大南湖为例)哈密大南湖主要含煤地层为中侏罗统西山窑组,根据岩性,含煤性特征分上、中、下3个岩性段,共可分为29个煤层组,全区可采煤层有15～16#、18#、19 #、24#、25#,计5个煤层组,煤层顶地板为泥岩、炭质泥岩、粉砂岩和细砂岩。
3 地球物性特征简介煤层与其顶、底板相比较,有较高的电阻率,低自然放射性,高人工放射性(低密度),高声波时差异常特征,物性差异明显,曲线形态各异。
4 煤层解释原则4.1 多参数原则即对煤层解释时,一般至少应取得视电阻率、自然放射性、人工放射性3种参数。
这3种参数为规范确定的必测参数。
4.2 综合研究原则由于单参数的多解性,单一的或任意两种参数在一起都有可能出现错误的判定,因为它们的似煤特征可能为煤层引起,也可能由其它岩性引起,如硅质胶结的砂岩、粗砂岩等等,具有较高的电阻率,低自然放射性特征;井径扩大的井段具有低放射性,低密度特征,因此不能用单一参数或两种参数进行判定。
煤炭储量计算-煤层最低可采厚度边界线及其确定
煤炭储量计算方法(二)煤层最低可采厚度边界线及其确定煤层有厚薄，开采的煤层点要有个厚度指标，将煤层厚度的可采边界点连起来，即成为某煤层的可采边界线。
线内的煤层可采，线外的煤层不可采。
可采见煤点之外工程见煤情况有两种，一是无煤，一是有煤但不可采。
确定最低可采见煤点的方法综合起来有如下几种。
1.在有条件的情况下如在巷道内可直接观察2.内插法《煤层最低可采厚度边界线及其确定之内插法》3.有限推断法《煤层最低可采厚度边界线及其确定之有限推断法》4.无限推断法《煤层最低可采厚度边界线及其确定之无限推断法》煤层最低可采厚度边界线及其确定之内插法标签：矿产资源煤炭煤炭资源煤炭储量计算内插法煤层最低可采厚度边界线及其确定2.内插法在一个见煤点可采，一个见煤点不可采时可采用此方法。
1)解析法图2-8-7解析法确定煤层最低可采厚度边界线示意图1 一见可采煤层钻孔;2—见不可采煤层钻孔;3—欲求的最低可采厚度值的点;4一见可采煤层钻孔的连线;5—最低可采厚度边界线假设钻孔1见煤厚度为m1大于最低可采厚度，钻孔3见煤厚度m’小于最低可采厚度。
要求在钻孔1、3之间求出煤层最低可采厚度m#的位置，求出钻孔1与最低可采厚度点之间的距离(I的长)。
如图2-8-7所示。
式中，l为见可采煤层钻孔到最低可采厚度点之间的距离;L为见可采煤层钻孔到见不可采煤层钻孔之间的距离;m1为可采煤层钻孔煤厚;m3为不可采见煤钻孔煤厚;m2为最低可采厚度。
用此法可以求出许多最低可采见煤点的位置，用平滑曲线将其联接起来，就可得到煤层的最低可采厚度边界线。
(2)图解法(图2-8-8)图2-8-8 图解法有两个钻孔见煤，A钻孔可采，B钻孔不可采，求两钻孔间最低可采见煤点的位置。
先选用一定的比例尺将AB两点联起来，从A点垂直向上作直线AC，并以相同比例尺使AC的长度等于A点见煤厚度与最低可采厚度之差。
同样从B 点垂直向下作直线BD，也用相同的比例尺使BD的长度等于最低可采厚度与B点见煤厚度之差。

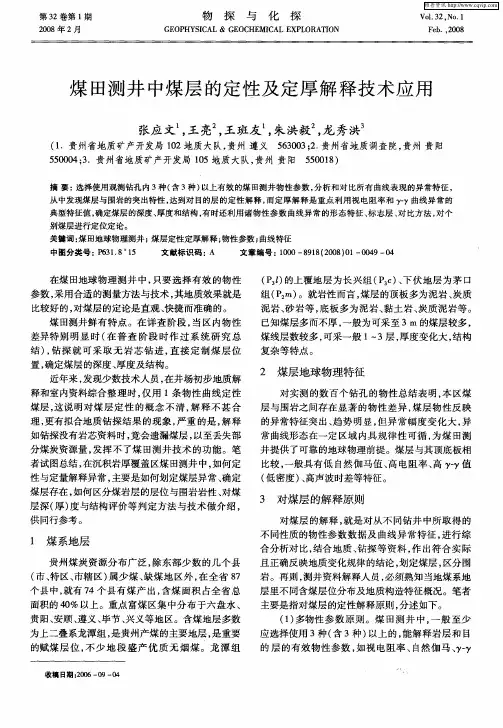

煤田测井中煤层的定性及定厚解释技术应用
（ 。） Ｐｚ的上覆 地 层 为长 兴 组 （ 。） 下伏 地层 为 茅 口 Ｐｃ 、 组 （ ： 。就 岩性 而 言 ， 层 的顶板 多为 泥岩 、 质 Ｐｍ） 煤 炭 泥岩 、 岩 等 ， 板 多为 泥 岩 、 土 岩 、 质 泥 岩等 。 砂 底 黏 炭 已知 煤层 多而不 厚 ， 一般 为 可采至 ３ｍ 的煤 层较 多 ， 煤 线 层数 较多 ， 可采一 般 １～３层 ， 度变 化大 ， 厚 结构 复杂 等特 点 。
维普资讯
第３ ２卷第 １期
２ ０ 年 ２月 ０８
物
探
与
化
探
Ｖ０ ． ２． ． １３ Ｎｏ １ Ｆ ｂ ．０ ８ ｅ ．２ ｏ
ＧＥ ＨＹＳ ＣＡＬ ＆ ＧＥ ＯＰ Ｉ ＯＣＨＥ Ｃ ＰＬ ＭＩ ＡＬ ＥＸ ＯＲＡ Ｉ Ｎ ＴＯ
煤 田测 井 中煤 层 的定 性 及定 厚 解 释技 术应 用
张应 文 王亮 王班友 朱洪毅 龙 秀洪 ， ， ， ，
（ ．贵州 省地 质矿 产开发 局 １２地质 大 队 ， 州 遵 义 １ ０ 贵 ５３０ ；． ６０ ３２ 贵州 省地质 调查 院 ， 贵州 贵 阳 ５００ ３ ５０４；．贵州 省地 质矿 产开发 局 １５地 质大 队， 州 贵 阳 ５０ １ ） ０ 贵 ５０ ８
参数 ， 采用合适的测量方法与技术 ， 其地质效果就是 比较好 的 ， 煤层 的定论 是 直观 、 对 快捷 而准 确 的 。
煤 田测井 鲜 有 特 点 。在详 查 阶段 ， 区 内物 性 当 差异 特 别 明 显 时 （ 普 查 阶段 时 作 过 系 统 研 究 总 在 结 ） 钻 探 就 可 采 取 无 岩 芯 钻 进 ， 接 定 制 煤 层 位 ， 直 置， 确定 煤层 的深 度 、 度及结 构 。 厚 近 年来 ， 现 少数技 术人 员 ， 井场 初 步地质 解 发 在

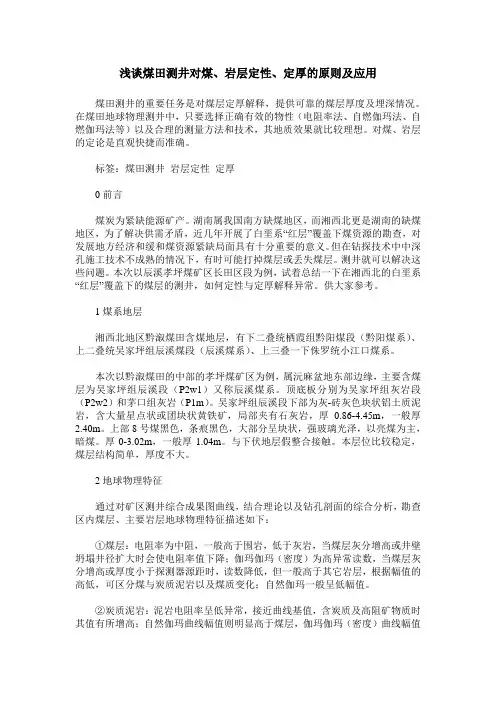

浅谈煤田测井对煤、岩层定性、定厚的原则及应用
浅谈煤田测井对煤、岩层定性、定厚的原则及应用煤田测井的重要任务是对煤层定厚解释，提供可靠的煤层厚度及埋深情况。
在煤田地球物理测井中，只要选择正确有效的物性（电阻率法、自燃伽玛法、自燃伽玛法等）以及合理的测量方法和技术，其地质效果就比较理想。
对煤、岩层的定论是直观快捷而准确。
标签：煤田测井岩层定性定厚0前言煤炭为紧缺能源矿产。
湖南属我国南方缺煤地区，而湘西北更是湖南的缺煤地区，为了解决供需矛盾，近几年开展了白垩系“红层”覆盖下煤资源的勘查，对发展地方经济和缓和煤资源紧缺局面具有十分重要的意义。
但在钻探技术中中深孔施工技术不成熟的情况下，有时可能打掉煤层或丢失煤层。
测井就可以解决这些问题。
本次以辰溪孝坪煤矿区长田区段为例，试着总结一下在湘西北的白垩系“红层”覆盖下的煤层的测井，如何定性与定厚解释异常。
供大家参考。
1煤系地层湘西北地区黔溆煤田含煤地层，有下二叠统栖霞组黔阳煤段（黔阳煤系）、上二叠统吴家坪组辰溪煤段（辰溪煤系）、上三叠一下侏罗统小江口煤系。
本次以黔溆煤田的中部的孝坪煤矿区为例，属沅麻盆地东部边缘，主要含煤层为吴家坪组辰溪段（P2w1）又称辰溪煤系。
顶底板分别为吴家坪组灰岩段（P2w2）和茅口组灰岩（P1m）。
吴家坪组辰溪段下部为灰-砖灰色块状铝土质泥岩，含大量星点状或团块状黄铁矿，局部夹有石灰岩，厚0.86-4.45m，一般厚2.40m。
上部8号煤黑色，条痕黑色，大部分呈块状，强玻璃光泽，以亮煤为主，暗煤。
厚0-3.02m，一般厚1.04m。
与下伏地层假整合接触。
本层位比较稳定，煤层结构简单，厚度不大。
2地球物理特征通过对矿区测井综合成果图曲线，结合理论以及钻孔剖面的综合分析，勘查区内煤层、主要岩层地球物理特征描述如下：①煤层：电阻率为中阻，一般高于围岩，低于灰岩，当煤层灰分增高或井壁坍塌井径扩大时会使电阻率值下降；伽玛伽玛（密度）为高异常读数，当煤层灰分增高或厚度小于探测器源距时，读数降低，但一般高于其它岩层，根据幅值的高低，可区分煤与炭质泥岩以及煤质变化；自然伽玛一般呈低幅值。
煤田测井中的煤层判定及定厚经验
结 果 都 为 非 煤 层
（ １。 图 ）
２ ２曲 线 形 态 特 ． 征判 定法
Ｆ ｕｅ ｏｌｅ ｇａｊ ｇ ｅｔ ｉ ｒ １ ａｓ ｍ ｌ ｉｌｕ ｍ ｎ ｇ Ｃ ａ ｏ ｃ ｄ 井 田部 分 煤
参数 。 １ ２综 合研 究原 则 ． 所列 三 种参 数 同时使 用 ，单 一 的或 其 中任 意 两种 参数 组 合 在一 起都 有 可 能 出现错 误 的 判定 ． 因
岩 的物 性差 异 ， 三 种必 测 参 数 得 煤层 判 定 原 则 ， 用 参 数 曲线 形 态 特 征 、 志 层 及 对 比方 法 对个 别煤 层进 行 定 位 的 用 利 标 方 法 ， 用 视 电 阻率 、 工 放射 性 参 数 曲线 特征 点 确 定 煤层 深 度 、 利 人 厚度 及 结 构 的 经验 。
２ 煤 层 的判 定 方 法
当钻探 采取 率符合 要求 ， 岩心 完整 ， 结合 参数 曲 线， 对煤 层 的判 定 较简 单 ， 当钻 孔 采取 率 差 ， 至 而 甚 完全无 心 时 ， 定煤层将 变 得复杂 。 判 需要 做 细致 的研
究。
究 对象 ， 图通 过对 过 去工 作 的总结 ， 如何 判定 煤 试 为 层 提供一 点参 考经 验 。
作者简介 ： 武建 全（９ ７ ）男 ， １５ 一 ， 物探工程师 ， ７ 年 毕业于北京煤 １ ８ ９
炭 工 业 部 干 部 训 练 班 地 质 系测 井 专 业 ．一 直 从 事 煤 田测
井技术工作。
层 一至 多个参 数 ， 曲线 形态 特征 具有规 律可循 。 其 有 单 一 的也有组 合 的 ， 利用 形态 的特 征 ， 在逻 辑判 断 的
１ 煤层解释原则
煤田测井中煤岩层的定性及定厚解释技术
是如何 划定煤层异常 、确定煤层存在 ，如何对煤 、岩层 的
层 位 和 岩 性 区 分 、深 度 、 厚 度 及 结 构 评 价 等 判 定 方 法 与 技
术。
５ 对煤．岩层的定性解释 煤 、岩 层的定性解释 是根据 电阻层
川 南 地 区 、 贵 州 省 及 云 南 省 大 部 分 地 区 煤 炭 资 源 丰 Ｉ
富 ，含 煤 地 层 多 数 为 上 二 叠 系 龙 谭 组 ，不 少地 段 盛 产 优 质 无烟 煤 ，龙 谭组 的上 覆地 层 为长兴 组 ， 下伏地 层 为茅 口 组 。就 岩 性 而 言 ， 煤 层 的顶 板 多 为 泥 岩 、碳 质 泥 岩 等 ，底 板 多 为 泥 岩 、粘 土 岩 、 炭 质 泥 岩 等 ， 已知 煤 层 具 有 多 而 不 厚 ，一 般 为 可采 至３ 的煤 层 较 多 ，煤 线 层 数较 多 。 ｍ
率 、侧 向 电 流 、 自然 电位 、 自然 伽 玛 、伽 玛 伽 玛 、 卢波 时 差 五 种 物 性 参 数 八 种 方 法 曲 线 的 异 常 幅 值 、 形 态 特 征 、物 性 值 的差 异 ， 在 测 井 解 释 软 件 上 ，采 用 屏 幕 人 工 分 层 解 释 的 方 法 进 行 综 合 解 释 ， 区 分 煤 层 和 不 同岩 性 的 岩 层 ，划 分 地 层组 ，进 行 全 孔地 质 剖 面 解 释 。
煤 田 测 井 鲜 有 特 点 ， 如 果 在 详 查 阶 段 ， 当 区 内 物 性 差 异 特 别 明 显 时 （ 普 查 阶 段 时 作 过 系 统 研 究 总 结 ）， 钻 探 在 就 可 采 取 无 岩 芯 钻 进 ， 通 过 测 井 方 法 ， 直 接 定 制 煤 层 位 置 ，确 定 煤层 的深 度 、 厚 度及 结构 。 笔 者 试 图 总 结 ，在 沉 积 岩 厚 覆 盖 区 域 煤 田测 井 中 ， 自
煤田测井中的煤层判断及定厚方法
图 ２ 某矿区井田 ４ 艨 层 曲线特征
如果电阻率高值为真 、 那么低值则为假 ； 人工放射性高 值为真 、 那么低值则为假 ； 天然放射性 低值 为真、 那么 高值则为假 。我们设 ＾ ｙ 一 为人工放射性 、 ｐ 代 表电阻 率、 ＾ ｙ 代表天然放射性 ， 那么 当 — 为真 、 ＾ ｙ 为真且 Ｐ 也为真时 ， 那么煤层 Ｔ之外的所有逻辑关系都 可以被 判定为非煤层。
１ ． ２曲线 形 态特征 判 定
在 井 田中 ， 其 中 的煤 层 通 常 都 具 有 很 多 个 不 同的 参数 ， 而这种情况的存在也会使这部分参数 所具有的 形 态特 征具 有一 定 的曲线 规 律 ， 不仅 具 有 单 一 的方 式 ， 还具有 组合的方 式。而我们通 过其所具 有的 特征形 态， 在一定逻辑 判断方 式应用的基础上则能够较好 的 对煤层层类进行判定。以下图某矿区井田 ４ ＃ 煤层特征 为例。 以该 曲线 为例 ， 其 从 深 部 到 浅 部 具 有 大 小 两 个 正 峰， 且顶部具有较陡的变化特征 ， 而到了底部这种变化 则趋于平缓 ， 且在两个峰值之 间存在着一个较为 明显
收稿 日期 ： ２ ０ １ ５ — ０ ２ — ０ ２
曲线特征 的测定与观察等等。 目前 ， 能够 作为标 志层 的岩层数量在我 国也具有较多的分布 ， 且煤 系中所具 有的砂岩 、 灰岩、 黏土岩以及煤层等等都可以作 为标志 层。可以说 ， 在 同一个 井 田标 志 中， 其不仅 可能 为一 层， 也有可能是多层， 甚至并不存在标 志层 。而在我们 通过该种方式开展煤 层层位确定时 ， 则需要满足 以下
张良（ 新疆地质矿产勘查开发局 第九地质大 队， 新疆 乌鲁木齐 ８ ３ ０ ０ ０ ９ ）
《煤田勘探钻孔工程质量标准》
河南省地质矿产勘查开发局第二地质勘查院二○○六年三月目录一、钻探工程质量标准 (1)（一）煤层 (1)（二）岩层 (3)（三）终孔层位 (6)（四）钻孔偏斜 (6)（五）简易水文地质观测 (13)（六）钻孔封闭 (13)（七）原始记录 (14)（八）其它 (16)（九）综合整理（主要为底板图） (16)二、测井工程质量标准 (23)（一）综合要求 (23)（二）记录质量 (23)（三）成果质量 (24)三、抽水孔及长观孔质量补充要求 (24)四、钻孔见煤点质量综合评级标准 (26)五、钻探质量标准 (27)六、钻孔验收办法 (33)七、煤田勘探钻孔工程质量标准执行说明 (34)八、煤质主要指标的划分标准 (37)九、煤田矿山大小划分标准 (45)一、钻探工程质量标准（一）煤层1、煤层厚度（1）参加验收的煤层需经可靠的测井资料验证，确定之厚度采用真厚（凡倾角大于15度的煤层应换算真厚），找矿、普查区凡达到最低可采厚度（老矿区外围按设计要求）均参加验收。
详、精查阶段验收煤层按设计要求进行。
（2）凡煤层中单层夹矸厚度大于最低可采厚度时，被夹矸分开的上、下煤分层作为独立煤层，达到最低可采厚度者，应分别参加验收。
若煤层中的单层夹矸厚度小于最低可采厚度时，煤层厚度按储量计算规定的办法确定其纯煤真厚是否达到最低可采厚度达到者参加验收，小于者不参加验收。
对复杂结构的可采见煤点也按此办法处理，但其采用厚度按规范中储量计算的规定执行。
（3）参加验收的单一煤层受岩浆侵入后，使其结构发生变化。
在验收时，可按（2）执行。
若可采煤层全层变质为天然焦，仍按正常煤层的规定执行。
可采煤层中，同时存在煤和天然焦的情况下，应准确确定煤层和天然焦的层数、厚度和位置。
除作同一煤层进行验收外，尚要清楚地填入打煤报告中。
（4）在煤层中的夹矸厚度小于最低可采厚度，且小于或等于煤分层厚度时，其质量要求规定如下：1）优质：a、煤层中大于或等于0.2米夹矸的层数与可靠的测井资料一致；b、煤层中夹矸的厚度、位置与可靠的测井资料比较，误差不大于0.3米；若其中一项不符合规定，则降级评定。
以实例理解煤层采用厚度的确定方法
目
炼焦 长焰煤 、 不粘煤 、无烟 用煤 弱粘煤 、 贫煤 煤
褐煤 ≥ １５ ．
＜ ２ ≥Ｏ７ ５。 ．
≥Ｏ ８ ．
为无夹矸煤层采用厚度 的确定方法和有夹矸煤层采
用厚度 的确 定方 法 。但 无 夹 矸 煤 层 采 用厚 度 的确 定 方 法较 为简 单 ， 层 实 测 厚度 即 为煤 层 采 用 厚度 ， 煤 本 文重点 针对 有夹 矸 煤层 采 用 厚 度 的确定 方 法 进 行 实 例分析 。 在 解 决 问题 之 前 ， 了便 于 表 达 和列 式 计算 ， 为 现
度 的确 定 方法是 煤炭 企 业相 关专 业技 术人 员必备 之技 能。本 文针 对含 夹矸 煤层 的煤层 采 用厚度 ， 按 照 夹矸 厚度 以及 夹矸厚 度 与煤层 最低 可采 厚度 的对 比关 系， 煤层 中夹矸 单层厚 度 ＜ ．５ｎ、 从 ０ ０ ｌ夹矸厚
度 ≥煤层 最低 可采厚度 以及 夹矸 厚度 ＜煤 层 最低 可采厚度 等 方 面进 行 了实例 分 析 。
１ 煤层 中单 层夹 矸厚 度＜ ０ ０ ．５ ｍ
指标（ 为了便 于计 算 ， 以下各题 资源／ 储量估算 指标 均符合规定指标 ） 。第三 ， 煤层最低可采厚度 的确定
与煤类 有关 ， 表 １ 见 。
根 据规 范 ， 夹矸 煤层 采用 厚度 的确 定方 法按 照 有
根据规范， 煤层中单层厚度＜００ ．５ｍ的夹矸 ， 可
Ｓ ａ ｘ ｋ ｎ ａ ｃ ｅ ｃ ｈ ｎ ｉＣｏ ｉ ｇ Ｃｏ ｌＳ ｉｎ ｅ＆ Ｔｅ ｈ ｌｇ ｃ ｎｏｏ ｙ
Ｎ０ １ ．Ｏ
０ｅ ． ０１ ｔ２ ０
试验研究 ・
以实例理解煤层采用厚度的确定方法
王俊 芳①
煤矿地质测量工作基础知识
• 2．测定岩浆侵入体与断裂构造的关系； • 3．查明岩浆侵入体破坏的情况； • 4．观测煤层被破坏的情况。
• 二、资料整理
• 根据井下观测和生产勘探得来的材料，要及时整理成为反 映岩浆侵入体特征的各种巷道剖面图、素描图、煤层柱状 图和钻孔柱图等原始资料。
岩层层位，结合断层的产状，来判断断层的性质和落差。
2．根据伴生、派生的小型构造及断层面上特征；小 型构造有：
• ﹙1﹚牵引褶曲； • ﹝2﹞羽状断裂； • 根据牵引褶曲、羽状断裂寻找断失翼煤层的方
法，与地质力学型构造判断主干裂的运动方的方 法相同。
• （3﹞平行小断层； • ﹝4﹞根据断层带和断层面特征； • 3．根据规律推； • 4．作图分析； • 5．生产勘探方法；
地质质量标准化及 工作方法
第一章 煤层厚度变化
• 第一节 煤层的观测 • 一、煤层观测的内容 • 1. 煤层结构 • 2. 煤层厚度 • 3. 煤层顶底板 • 4. 煤层煤质 • 5. 煤层含水性 • 6. 煤层产状
ቤተ መጻሕፍቲ ባይዱ
• 二、煤层的观测方法
• 1. 用井巷观测基线测制煤层剖面
• 2. 利用井巷与钻孔的揭露来测量煤层厚度
第四节 对断层的处理
• 对断层的处理既包括对不同类型的断层进行合 理的设计布署，也包括在采掘过程中遇到新发 现的构造时，调整和改进生产系统和采掘方向， 以便在保证安全生产的情况下，最大限度地减 少断层对生产的不利影响。
• 一、开拓设计时对断层的处理
• 1．井田或采区边界的确定：
• 在划分井田或采区边界时，如有落差大的断层 存在，最好以大断层作为它们的边界。
煤田测井中煤层的定性及定厚解释方法应用
煤田测井中煤层的定性及定厚解释方法应用摘要：科学有效的物性参数、合适恰当的测量技术是确保煤田地球物理测井效果的基础，在此基础上，勘测人员可有效、快速、准确地得出相应的结果。
目前，部分技术人员，在室内资料综合整理或井场初步地质解析阶段，仅用一条物性曲线对煤层进行定性。
这一现象侧面说明了，部分技术人员定性概念不清的问题，限制了煤田测井技术正式效用的发挥。
因此，从煤田测井入手，加强对煤层定性及定厚解释方法的探究，具有其相应的现实意义。
关键词：煤田地球物理测井；煤层定性定厚解释；无线特征；物性参数引言：近年来，发现少数技术员，在井场初步地质解释和室内资料综合整理时，仅用一条物性曲线定性煤层，这说明对煤层定性的概念不清，解释不甚合理，更有拟合地质钻探结果的现象，严重的是，解释如遇到钻探没有岩芯资料时，竟会遗漏煤层，以至丢失部分煤炭资源量，发挥不了煤田测井技术的功能。
笔者试图总结，在沉积岩厚覆盖区煤田测井中，如何定性与定量解释异常，主要时如何划定煤层异常、确定煤层存在，如何区分煤岩层的层位与围岩岩性、对煤层深（厚）度与结构评价等判定方法与技术做介绍，供同行参考。
1概论在煤田的物理测井中，我们首先要选择有效的物理参数另外我们还要选测好的测量方法和技术要领，这样才会产生更好的地质效果，并且通过这样我们可以对煤、岩层的定性定厚可以有更加有效的、清楚的和准确无误的解释。
煤田测井具备的特点不少，在一些详细调查阶段，当我们所调查的区域内的物理性差异十分明显的时候，我们就可以采取无岩芯钻进的方法进行研究，并且通过测井方法来确定测量的煤层的位置、深度有时候还可以确定一些厚度和结构。
2对煤层的解释原则煤层的解释具体是指，综合不同钻井得到的、具有性质差异的曲线异常特征和物性参数数据，通过与钻探、地质资料的对比，得出反应地质变化规律结论，从而划定煤层、区分围岩的过程。
因此，测井人员应掌握相应的解释技能，熟悉目标煤系地层中不同含煤层的地质构造特征和实际分布情况。
煤田测井中煤层定厚解释的误差分析
力时 的电缆 长度变化 。一般电缆随拉 力变化产生不 同弹性伸长 ， 故影 响电缆拉力 的探头重量 、 形状 、 与井壁 的接触方 式及井液性质均会影响 电缆长度并 产生深度误差 ， 该误 差还 受深度传输方式 制约。 ①磁记号传输方式 该方 式 是模 拟测 井 的通用 方式 ， 主要误 差 因丈量 及 电缆拉 伸 引
率有着密切 的相关关 系。
二、 深 度误 差
影 响和产生深度误差 的因素有三种 ： １ 、 解释误差 解 释误 差多系人为因素所致 ， 故 只要解释人员认真 、 界 面点选 择恰 当、 平差合理 ， 常规 解释误差 可限制在 ±５ ｃ ｍ以内 ； 该误差还 具有 随机 性质 ， 且 有时会 被其它误差所 淹没。 ２ 、 电缆误差 由于测井 时井下探头 连接 在电缆 下方 ， 深度误差 将取决 于不 同拉
煤 田测并 巾煤层定 厚翩释昀误差分析
新 疆煤 田地 质局 一 六一煤 田地 质勘探 队
［ 摘
周 爱文
要］ 本文通过分析不同测井曲线可能产生的误 差及 井眼条件 的影 响， 提 出较 为合理 的误差 范围， 提 高煤层厚度解释精度。 解释误差 影响 因素 校正 显然 ， 不应采用低分辨率方法解释薄煤层 ， 也不应采 用其 成果与高 分辨方法较差 ， 而应采用高分辨率方法的成果 。 ②解释误差 ： 同厚煤层 ， 一般不超过 ｌ Ｏ ｃ ｍ， 且 为随机误 差。 ③测速影响 ： 薄层的测速影响较厚层大。 上述讨论均可看出煤层越薄误差 越大。 ３ 、 结构煤层中的薄夹矸和薄煤分层 （ １ １ 理论 曲线 ： 以散射伽玛 为例 ， 其响应有以下特点 ： ① 煤分 层厚 度 （ Ｈ ｍ ） 与夹矸 厚 度（ Ｈ Ｇ ） 均 小 于界 面 响应 宽度 （ Ｄ ） ， 且 Ｈ ｍ ＋ Ｈ Ｇ ＞ Ｄ时 ， 定性 可靠 ， 但 定厚精 度受煤分层 及夹矸 厚度制约 ， 误差 无 明显规律 ， 无法使用统一解释点定厚 。 ②Ｈ ｍ ＋ Ｈ Ｇ ： Ｄ时 ， 曲线呈一 平台 ， 无 法划分煤 分层及 夹矸 ， 幅度为 厚煤层 的一半 。 ③Ｈｍ＋ ＨＧ ＞ Ｄ时 ， 曲线呈反异常。 由此可见 ， Ｈ ｍ ＋ Ｈ Ｇ ￣Ｄ时不能用此方法定性定厚 ； ＜ Ｈ ｍ ＋ Ｈ Ｇ ＞ Ｄ 时仅 可定性。故不可使用界面响应宽度大于结构分层厚度 的方法解 释复杂 结构煤层 。 （ ２ ） 解释误差及测速影响 ： 解释误差 同薄煤层 ； 测速产生误差受理论 曲线 限制 ， 已被 淹没 ， 可不予考虑 。 四、 井径及 井液影 响 １ 、 井径影响 井径扩大降低 了各测井方法 的分辨率 ， 降低 曲线 界面的陡度 ， 甚至 影响煤岩层 定性 、 定厚 的可靠性 ； 但 只要井壁完整 ， 且 井径不超过一 定 范围 ， 其对定厚解释的影响不大。 但是井 径的不均匀扩 大对解释成果 影响很大 ， 尤 其是煤层 界面附 近煤岩层的井径扩大 ， 可改变 曲线界 面位置 和形态 ， 造 成较大的解释误 差 。此 时曲线界 面不 对应煤 层界面 ， 而对应井径扩大段的“ 界面” ； 同时 煤界 面响应 幅度减 少甚剧 ， 甚至找不出界面或形成反界面 ， 使该曲线丧 失应用价值 。各测井方法 中 ， 散射伽 玛 、 中子等在顶底板井径扩大处形 成似煤异常 ； 视 电阻率 等电性 方法在煤层井径扩大处呈低幅值响应 ； 仅 自 然 伽玛受井径影 响不大 。因此 ， 主要 曲线将 产生或厚或薄 的较大 的 解释误差 ， 且其大小与煤厚无关 ， 仅取决于井径变化。 此 时需加测 井径 曲线 ， 定性解 释中排除 井径扩大 的干扰 ， 并在井 径干扰小 的曲线上 选择正确 的界面位置 ， 且 不能 与受 干扰 曲线 较差 。 若 界面邻 近煤岩层 同时扩径 ， 各 曲线 同时变形 ， 则 需综合分 析。 应该 说井径不均匀扩 大是影 响测井 质量的 主要原 因 ， 常 因此 出现较差超 限 或参数不够 ， 使煤层成果 降级 。 ２、 井液影 响 煤层呈高阻 响应时 ， 低 阻泥浆降低煤 层电性幅值 ， 尤 其在扩径时 ， 将影响定性 、 定厚 。但 多数 情况下 ， 井 液主要影响定性 ， 只有界面邻 近 煤岩层扩径时才会 影响定 厚成果 。
东胜煤田测井中的煤层判断及定厚方法
东胜煤田测井中的煤层判断及定厚方法摘要：煤田地球物理测井, 合理选用测井方法, 对工作区物性差异作出细致总结分析, 在LL3、GGL参数曲线上均为高值反映，在GR曲线上为低值反映，与围岩差异明显关键词：测井方法；物性；高值；低值；围岩差异明显1、前言煤田地球物理测井在煤田勘探中是一项重要的、不可缺少的技术手段之一,根据工作区的煤层及岩层地球物理特性,合理选用测井方法,对将来的数据质量至关重要。
如果在前期阶段,对工作区物性差异作出细致总结分析,通过测井方法确定煤层的深度、厚度及结构，以及划分岩性及地层分界是可靠的。
近几年，由于煤田勘探行业火爆，从事煤田测井的技术人员的水平参差不齐，在划分煤层及解释上有些不合理,一区多个测井车解释不统一,测井技术应有的优势未能得到充分发挥。
本文对如何判断煤层提出一些经验仅供参考。
2、工作区煤层地球物性特征简介鄂尔多斯东胜煤田主要含煤地层为侏罗系中下统延安组，该地层为一套陆源碎屑沉积，其岩性为灰白色至浅灰色粗、中、细粒长石石英砂岩、岩屑长石砂岩，灰至灰黑色粉砂岩、砂质泥岩、泥岩及煤层，含少量炭质泥岩。
根据沉积旋回、岩煤组合特征及物性特征，将其划分为三段。
含2、3、4、5、6、、7六个煤组。
煤层顶地板为泥岩、炭质泥岩、粉砂岩和细砂岩。
煤层与顶底板岩性在人工放射性、密度、自然伽玛、电阻率及声波曲线上都有较大差别。
本区煤层为高电阻率，阻值在135～150Ω·Μ左右，电阻率曲线均以突出的高异常反映，与围岩有很大区别。
厚煤层更为突出，薄煤层受井液电阻率及低阻围岩影响，但在曲线上均有较明显的异常。
煤层均为低密度，密度值为1.29～1.33g/cm3之间，伽玛-伽玛测井曲线在煤层均以明显高幅值反映，一般为1500～1600CODE，薄煤层受围岩影响，但幅值仍高于围岩值，幅值较大。
煤层的自然放射性含量很弱，一般在4～10API左右，自然伽玛曲线为明显的低幅值反映。
煤层在自然电位曲线上，一般为负异常反映。
浅谈煤田测井中煤岩层的判定和定厚
浅谈煤田测井中煤岩层的判定和定厚发布时间：2021-03-29T14:41:06.283Z 来源：《工程管理前沿》2021年第1期作者：魏磊[导读] 在煤田测井中，为了更好的判定测井曲线中的煤岩层的岩性，选用有效参数魏磊新疆煤田地质局一六一队煤田地质勘探队摘要：在煤田测井中，为了更好的判定测井曲线中的煤岩层的岩性，选用有效参数，利用煤岩层的物性差异，用三种必测参数可对煤岩层进行判定，利用参数曲线形态特征、标志层及对比方法可对个别煤层定位，利用视电阻率、密度、天然伽马参数曲线的特征可确定煤岩层的深度、厚度及结构。
利用测井曲线研究煤、岩层的多种物性，以便为煤田地质勘探提供精确测井岩层解释资料。
关键词：有效参数；物性差异；煤层判定；测井曲线前言煤田勘探测井技术是煤田地质勘查的主要手段之一，其主要地质任务是利用煤、岩层的地球物理特性的差异，从测定它们的某些物理参数来间接地获得地层信息，用以确定各钻孔煤层层位、深度、厚度、结构及夹层的岩性和厚度;划分钻孔岩性剖面；对钻探所提供的地质资料进行验证，通过对测井资料的对比分析，确定煤层号、地质年代以及沉积环境等。
由于同一种岩性的各种物性都有一定的变化范围，而不同岩石又可能在某些物性上差异很小，因此综合研究煤、岩层的多种物性，通过测井曲线中各个岩层的反应特征就能够获得比较可靠的岩性划分、目的层的判定、以及定性和定厚解释等地质资料。
目前解决这一任务的主要问题是提高分层的精度。
为以后无芯钻孔或取芯较差钻孔的岩性判断提供较为准确的基础。
本文试图通过对过去工作的经验积累和总结，对如何判定煤岩层提供一些参考经验。
1勘探区产煤地层简介侏罗系八道湾组（J1b）及西山窑组（J2x）在新疆哈密市三塘湖盆地为主要产煤地层，广泛分布于盆地内部。
岩性主要为（粗、中、细、粉）砂岩、泥岩、砂质泥岩、砂砾岩、炭质泥岩、煤层等，其物理性质差异明显，地质组合规律性强，在各种参数曲线上形态特征明显，易于识别，能清楚地进行地层对比，准确的划分和解释岩性。
