第八节 矩阵数据分析法
新QC七大手法之一矩阵数据分析法的一生
矩阵数据分析法简称：典型应用对象：矩阵图后各种方案选择，做决策的时候定义1：是对矩阵图的数据进行整理和分析的一种方法。
这种方法主要用于影响产品质量的多因素分析、复杂的质量评价。
定义2：在矩阵图的基础上，把各个因素分别放在行和列，然后在行和列的交叉点中用数量来描述这些因素之间的对比，再进行数量计算，定量分析，确定哪些因素相对比较重要的。
变体：发明人：主要发明人介绍：早期01：一种定量分析问题的方法。
目前，在日本尚广泛应用，只是作为一种“储备工具”提出来的。
应用这种方法，往往需求借助电子计算机来求解。
早期02：早期03：早期04：早期05：早期06：早期07：发展01：对矩阵图交叉点关系进行数据量化发展02：与矩阵图法类似。
它区别于矩阵图法的是：不是在矩阵图上填符号，而是填数据，形成一个分析数据的矩阵。
发展03：发展04：发展05：发展06：发展07：发展08：概念01：数据矩阵分析法是唯一种利用数据分析问题的方法，但其结果仍要以图形表示概念02：概念03：应用工具：亲和图（KJ法）、过程决策程序图法（PDPC法）、QFD法（Quality Function Deployment，质量功能展开）详细步骤如下：①将以往软件项目积累的历史缺陷数据进行分类、统计列表。
②根据表数据计算均值、标准差和相关系数。
③根据相关系数矩阵(表4)求特征值、特征向量和贡献率。
由于计算量很大，方程的计算用计算机完成。
④分析计算结果。
贡献率代表主成分的影响程度，数值越大代表性越大，特征向量表示项目与该主成分的关系。
从表可看到，第一、二、三主成分的贡献率达90．4％，已代表所有变量的绝大部分，也就是说在项目开发过程中，软件缺陷主要出现在项目生命周期的需求、构架和设计阶段。
这样由上述的主成分分析，找到了容易出现软件缺陷问题的阶段，在以后的改进过程中把注意力集中到特征值大的方面来，就可以有效地控制、预防软件缺陷问题。
优点：缺点：。
QC七大手法-矩阵及矩阵数据分析法
03 关联图法
定义与特点
定义：关联图法是一 种将相互关联、相互 作用的因素关系用箭 头连接起来，用以表 示事物之间的因果关 系和从属关系的图示 技术。
特点
结构简单、直观明了， 易于理解。
能够清晰地表示各因 素之间的因果关系和 从属关系。
可以方便地添加、删 除、修改和整理，易 于更新。
关联图法的应用范围
关还是负相关。
发现异常点
02
散布图中异常点可以提示我们数据中可能存在的异常值或错误。
预测和决策
03
根据散布图中的趋势和规律，可以对未来的趋势进行预测和决
策。
散布图法的实施步骤
01
收集数据
收集需要分析的两个变量的数据 。
03
分析散布图
观察散布图中点的分布情况，判 断两个变量之间的关系，并确定
是否需要进一步分析。
系统图法的应用范围
确定解决问题的策略
通过系统图法，可以明确问题的核心要素和 它们之间的关系，从而制定有效的解决策略 。
制定计划和目标
系统图法可以帮助制定详细的计划和目标，明确各 个要素之间的关系和优先级。
流程优化
通过系统图法，可以发现流程中的瓶颈和问 题，从而优化流程，提高工作效率。
系统图法的实施步骤
特点
流程图法具有直观、形象、易于理解 的特点，能够清晰地展示出流程中的 各个环节和它们之间的关系，帮助发 现流程中的瓶颈和改进点。
流程图法的应用范围
01
生产流程
用于分析和改进生产过程中的各 个环节，提高生产效率和产品质 量。
服务流程
02
03
管理流程
用于分析和改进服务提供过程中 的各个环节，提高服务质量和客 户满意度。
矩阵数据解析法
矩阵数据解析法矩阵数据解析法是一种常用的数据处理方法，可以用来解析和处理矩阵数据。
矩阵数据是由多个数据元素组成的二维数据结构，可以表示各种类型的数据，如数值、文本、日期等。
矩阵数据解析法通过对矩阵数据进行分析和处理，提取出其中的有用信息，为后续的数据分析和决策提供支持。
在矩阵数据解析法中，首先需要了解矩阵数据的基本结构和特点。
矩阵数据由行和列组成，每个数据元素都有一个唯一的行索引和列索引。
可以将矩阵数据看作是一个由行和列组成的网格，每个网格内都包含一个数据元素。
根据行索引和列索引，可以准确定位和访问矩阵数据中的任意一个数据元素。
矩阵数据解析法可以应用于各种领域和行业的数据处理任务。
例如，在金融领域，可以使用矩阵数据解析法对股票市场的行情数据进行分析，找出其中的规律和趋势，为投资决策提供参考。
在销售领域，可以使用矩阵数据解析法对销售数据进行分析，找出销售额最高的产品和最佳销售时机，为销售策略的制定提供支持。
在生物医学领域，可以使用矩阵数据解析法对基因组数据进行分析，找出与特定疾病相关的基因，为疾病诊断和治疗提供指导。
矩阵数据解析法有多种常用的操作和技巧。
其中一种常见的操作是求矩阵的和、差、积等。
矩阵的和是将两个矩阵对应位置的元素相加得到的新矩阵，矩阵的差是将两个矩阵对应位置的元素相减得到的新矩阵，矩阵的积是将两个矩阵相乘得到的新矩阵。
另一种常见的操作是对矩阵进行转置和逆运算。
矩阵的转置是将矩阵的行和列互换得到的新矩阵，矩阵的逆是将矩阵乘以它的逆矩阵得到单位矩阵。
除了基本的操作，矩阵数据解析法还可以应用于更复杂的数据处理任务。
例如，可以使用矩阵数据解析法对矩阵数据进行聚类分析。
聚类分析是将具有相似特征的数据元素归为一类的方法，可以帮助我们发现数据中的潜在规律和模式。
通过对矩阵数据进行聚类分析，我们可以将数据元素划分为不同的群组，从而更好地理解和解释数据。
在进行矩阵数据解析时，需要注意一些常见的问题和技巧。
矩阵图
一、什么叫矩阵图及其目的
1、从事件中找出２群要素，分别排列成行与列
2、找关系：在两群要素之间，考察各成对因素之间 是否有关联或关联程度如何。
二、矩阵图的类型
FB方向 A方向 a1 a2 a3 a4 b1 b2 b3 b4
a5
a6
L 型矩阵图
C 工序
…… c1 c2 c3 c4
大山—未婚，男 小花—股长同学，未婚，女 大雄—25岁，男 总经理—董事长孙子，男
年龄 婚姻 性别 姓名 职务 董事长 董事长之孙 总经理 副总 经理 副总女婿 课长 股长 同学 未 男 大山 男 大河 邻居 未 女 小花
大河—董事长邻居，男 小美—已婚，女 小丽—未婚，女 课长—副总的女婿
25 已 女 小美 男 大雄 未 女 小丽
G ○ ◎ △ × ◎ ○ ◎ ○ ◎ ○ △
H × ◎ ○ ○ ◎ ◎ △ ◎ ◎ ◎ ◎
I ⊙ ◎ ○ × × × × × × ○ △
◎:良好
△:稍差
× :差
案例2：
公司有6名主管：董事长、总经理、副总、经理、课长、 股长，他们的名字分别为：大山、大河、小花、小美、大雄
、小丽。已经知道相互关系如下： 大山—未婚，男 小花—股长同学，未婚，女 大雄—25岁，男 总经理—董事长孙子，男 大河—董事长邻居，男 小美—已婚，女 小丽—未婚，女 课长—副总的女婿
A 原因 B 现象
b1 b2 b3 b4 ……
a1
a2
a3
a4
……
T 型矩阵图
C c4 c3
c2
c
1
b4 B
b3
b2
b1
a
1
a2

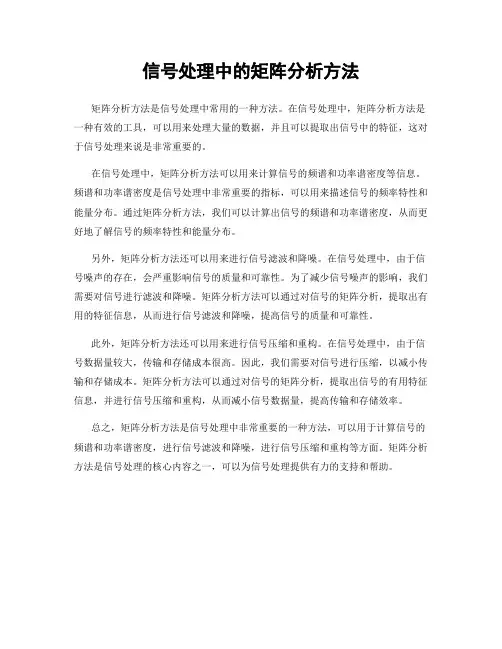

信号处理中的矩阵分析方法
信号处理中的矩阵分析方法
矩阵分析方法是信号处理中常用的一种方法。
在信号处理中，矩阵分析方法是一种有效的工具，可以用来处理大量的数据，并且可以提取出信号中的特征，这对于信号处理来说是非常重要的。
在信号处理中，矩阵分析方法可以用来计算信号的频谱和功率谱密度等信息。
频谱和功率谱密度是信号处理中非常重要的指标，可以用来描述信号的频率特性和能量分布。
通过矩阵分析方法，我们可以计算出信号的频谱和功率谱密度，从而更好地了解信号的频率特性和能量分布。
另外，矩阵分析方法还可以用来进行信号滤波和降噪。
在信号处理中，由于信号噪声的存在，会严重影响信号的质量和可靠性。
为了减少信号噪声的影响，我们需要对信号进行滤波和降噪。
矩阵分析方法可以通过对信号的矩阵分析，提取出有用的特征信息，从而进行信号滤波和降噪，提高信号的质量和可靠性。
此外，矩阵分析方法还可以用来进行信号压缩和重构。
在信号处理中，由于信号数据量较大，传输和存储成本很高。
因此，我们需要对信号进行压缩，以减小传输和存储成本。
矩阵分析方法可以通过对信号的矩阵分析，提取出信号的有用特征信息，并进行信号压缩和重构，从而减小信号数据量，提高传输和存储效率。
总之，矩阵分析方法是信号处理中非常重要的一种方法，可以用于计算信号的频谱和功率谱密度，进行信号滤波和降噪，进行信号压缩和重构等方面。
矩阵分析方法是信号处理的核心内容之一，可以为信号处理提供有力的支持和帮助。
矩阵数据分析法案例
矩阵数据分析法案例矩阵数据分析法是一种常用的数据分析方法，它通过矩阵运算和统计分析，帮助人们更好地理解和利用数据。
在实际应用中，矩阵数据分析法可以用于多个领域，比如金融、市场营销、生物医学等。
本文将通过一个实际案例，介绍矩阵数据分析法的应用，并分析其效果。
案例背景。
某公司在市场营销方面遇到了一些问题，他们希望通过数据分析找到问题的根源，并提出有效的解决方案。
该公司收集了大量的市场数据，包括销售额、广告投入、顾客满意度等指标，希望通过这些数据找到影响销售额的关键因素。
数据处理。
首先，我们将收集到的数据整理成矩阵的形式，每一行代表一个样本，每一列代表一个特征。
然后，我们可以利用矩阵运算和统计分析方法，对这些数据进行处理和分析。
数据分析。
在数据分析阶段，我们可以利用矩阵数据分析法进行主成分分析（PCA）、因子分析、相关性分析等。
通过这些分析，我们可以找到影响销售额的关键因素，比如广告投入、顾客满意度等。
同时，我们还可以利用矩阵数据分析法进行聚类分析，将顾客分成不同的群体，以便更好地进行市场定位和营销策略制定。
解决方案。
通过矩阵数据分析法的应用，我们找到了影响销售额的关键因素，并提出了相应的解决方案。
比如，针对不同的顾客群体，我们可以制定不同的营销策略，以提高销售额；同时，我们还可以优化广告投入的策略，提高投入效益。
通过这些解决方案的实施，公司的销售额得到了显著提升。
总结。
通过上述案例，我们可以看到矩阵数据分析法在市场营销领域的应用效果。
通过对大量的市场数据进行矩阵分析，我们可以找到隐藏在数据中的规律和关联，帮助企业更好地理解市场和顾客，提出有效的营销策略。
因此，矩阵数据分析法在实际应用中具有重要的意义，可以为企业提供有力的决策支持。
结语。
矩阵数据分析法作为一种常用的数据分析方法，在实际应用中发挥着重要的作用。
通过矩阵数据分析法，我们可以更好地理解和利用数据，为企业的发展提供有力的支持。
希望通过本文的案例介绍，读者能对矩阵数据分析法有更深入的了解，并在实际工作中加以应用。
矩阵数据分析法
5-4-矩阵数据分析 析法
剂量之配合的变动
5-4-5
矩阵数据分析法在3824是应用
矩阵数分析法的绘制(略)
5-4-矩阵数据分析法
5-4-6
凉爽
醒 目 、 花 哨
5-4-4
矩阵数据解析法的应用范围
常于计划和执行阶段中有大量数据需要解析时： 1、牵涉到复杂性要因的工程解析时。 2、从大量资料中解析不良要因 3、自市场调查的资料中，要把握顾客所要求的品质
4、功能检查时的系统分类化 5、复杂的品质评价
6、曲线对应数据之解析
7、新产品开发企划
矩阵数据解析法在TQM中应用事例
阶段
应用
内容
各种食品喜好的分类
将喜好分类成一般性喜好、年龄别、性别、并将各种食品分类
新产品A布的用途探索 企划、开发 荧光灯分光分布色泽的推定
对照开发新产品的种特性和各种用途的要求特性群，以找出新开发产品的最 适当用途。 从各种荧光灯的分布找出较佳色泽的光谱
时髦循环和预测
不年轻
有速效性
速效的 运动饮料
恢复疲 劳饮品
0.5
中药
-0.5
0
高效 苦的
清爽的 明快的
高级的 印象深的
大都市的
面向年轻人的
年轻
0.5
新潮的
杜仲茶 -0.5
蔬菜汁
减肥茶
健康饮食品视觉图Βιβλιοθήκη 5-4-矩阵数据分析法没有速效性
5-4-3
事例：包装样品在主成分轴上的分布
温暖
不 醒 目 、 朴 素
5-4-矩阵数据分析法
从各年度别时髦设计的形象调查预测次年度的时髦动态
被期望的汽车式样
分析各种汽车各个部分的尺寸，分析消费者所喜欢的因素
矩阵数据分析法
矩阵数据分析法矩阵数据分析法(Matrix Data Analysis Chart )，它是新的质量管理七种工具之一矩阵图上各元素间的关系如果能用数据定量化表示，就能更准确地整理和分析结果。
这种可以用数据表示的矩阵图法，叫做矩阵数据分析法。
在QC新七种工具中，数据矩阵分析法是唯一种利用数据分析问题的方法，但其结果仍要以图形表示。
数据矩阵分析法的主要方法为主成分分析法 (Principal component analysis )，利用此法可从原始数据获得许多有益的情报。
主成分分析法是一种将多个变量化为少数综合变量的一种多元统计方法。
矩阵数据分析法，与矩阵图法类似。
它区别于矩阵图法的是：不是在矩阵图上填符号，而是填数据，形成一个分析数据的矩阵。
它是一种定量分析问题的方法。
目前，在日本尚广泛应用，只是作为一种储备工具”提岀来的。
应用这种方法，往往需求借助电子计算机来求解。
［编辑］矩阵数据分析法的原理在矩阵图的基础上，把各个因素分别放在行和列，然后在行和列的交叉点中用数量来描述这些因素之间的对比，再进行数量计算，定量分析，确定哪些因素相对比较重要的。
［编辑］矩阵数据分析法的应用时机当我们进行顾客调查、产品设计或者其他各种方案选择，做决策的时候，往往需要确定对几种因素加以考虑，然后，针对这些因素要权衡其重要性加以排队，得岀加权系数。
譬如，我们在做产品设计之前，向顾客调查对产品的要求。
利用这个方法就能确定哪些因素是临界质量特性。
［编辑］和其他工具结合使用1.可以利用亲和图(affinity diagram )把这些要求归纳成几个主要的方面。
然后，利用这里介绍进行成对对比，再汇总统计，定量给每个方面进行重要性排队。
2.过程决策图执行时确定哪个决策合适时可以采用3.质量功能展开。
两者有差别的。
本办法是各个因素之间的相互对比，确定重要程度；而质量功能展开可以利用这个方法的结果。
用来确定具体产品或者某个特性的重要程度。
质量管理新七种工具矩阵图与矩阵数据分析法
③Y型矩阵图；Y型矩阵图是由A和B因素、B 和C因素、C-FUA因素3个L矩阵组成的图，见图 12—Ⅱ2所示。图12—12Y型矩阵
④K型矩阵图÷是由A和B、B和C、C和D、D 相A因素四个L矩阵组合而成，见图12—Ⅱ3所示 。
⑤C型矩阵图+这是分别用A、B、C因素作边 的立方型矩阵图，它的特征是以A、B、C各因素 规定的三元空间上的点作为着眼点。见图12—14 所示，
• 矩阵图的类型。 ①L型矩阵图。这是一种基本的矩阵图
，它是把若干成对的事项(目的呻手段，结 果畸原因)用行和列排列的二元表的形式表 示的矩阵图。如图，2—10所示。图12—'0l 型矩阵
②T型矩阵图。它是由A因素和B因素 、B因素和C因素的两个L型矩阵图(其中B 因素共用)组合起来的如图12—11所示。图 '2—lIT型矩阵
④用于j’解某种产品的②设可计以受在欢服迎装程定度型的分分类析中。应用。如为了解决男子服装定型，曾对256个成年男子进行体形测定，每个测“项指标 ①以产：品的质量，保为证了和验管证理观机察构结的果联重系复，性确，定又加将强样质品量分保为证工体、系Ⅱ，两、组，每组Ⅱ28人，然后对以上数据求均值、标准差、相关系 这⑤1．是制矩一 定阵种产数基品据本打分的入析矩市法数处数阵场的、画据图的含③特上。，战义用征阴经它略。于值0过是等的工、主把。圆序特成若，质征分干测量向分成定分量析对冲析。，的压：得发事后如出现项的某三影(目圆汽个响的的车主折呻变厂成皱手形，分发段度加即生，，工：秆结取汽尺不果左车寸是畸挡左大折原板右小皱因Ⅱ前、处)8挡用形本个泥行状身，板和因的右时列素圆挡，排、变泥右列体形板挡的形，27泥二因而个板元素是，易表，偏一出的据离共现形此折45折式可皱个皱表为处样。示服的品后的装某，来矩定特得在阵型定到钢图提位45板。供代X3上依的9的任据变计选。形量3度9值 ⑥针对重点因素作，对找策到表其? 机械、材料方面的影响因素，予以消除，建立厂工序质量管理标准。这是专业技术与管理技术相结合的 矩阵图形式如图Ⅱ范2—例9。所示。 调它矩查是阵过 多 数程变据中质分所量析收分法集析可1处了的的以04，后部一应1④个得排分种用用人到座数方于于对2席据法市6j1X的’如。场解22布个表调9某个置项查1种2数。目、尸产据；进预l品所，行测的示经评新设。过价产计主，品受成结开欢分果发迎分公、程析认规度证A划的明车、分，好研析。A究。车其，如的原以对宽因及某度是工种仅“序车汽相分室车当析宽的于等敞车评方”型价，面受车又。欢型讨迎的包程平括度均A车的值在分，内析之的。所2如以9种对受车]到0种型好汽车评车室，车各是型测重由2视6 ①以产：品的质量保证⑤和用管于理探机索构新的产联品系布，料确的定用加途强以质及量荧保光证灯体的系光，谱、分析等。 ①L型矩阵图。
质量工具之矩阵解析法
质量⼯具之矩阵解析法1. 什么是矩阵解析法前⾯我们有⼀篇⽂章专门写矩阵图的⽂章，对矩阵解析法（Matrix Data Analysis Chart）也进⾏了简单介绍。
矩阵图上各元素间的关系，如果能⽤数据定量化表⽰，就能更准确地整理和分析结果。
这种可以⽤数据表⽰的矩阵图法，叫做矩阵数据解析法或矩阵数据分析法，简称矩阵解析法。
矩阵解析法⽤于确定各对策措施的优先顺序时，也叫优先顺序矩阵法（Prioritization Matrices）。
矩阵解析法是从矩阵图法演化⽽来，它区别于矩阵图法的是：不是在矩阵图上填符号，⽽是填数据，形成⼀个分析数据的矩阵，从⽽量化各要素间的相关性，进⼀步了解问题与⼿段或⽅法与对策间的相互关系。
矩阵解析法是⼀种定量及半定量的分析问题的⽅法，是⼀种多变量的统计⽅法，计算较复杂，⼀般⽤计算机进⾏计算。
常见的统计分析软件及电⼦办公软件中的表格软件都可以⽀持矩阵数据分析法的数据分析计算。
在QC新七种⼯具中，矩阵解析法是唯⼀⼀种利⽤数据分析问题的⽅法，其结果仍要以图形表⽰，适⽤于复杂多变且需要解析的案例，是⼀种在质量管理专业领域中较复杂的⽅法。
可以预见，随着计算机技术的进步，在质量管理软件中将会获得越来越⼴泛的应⽤。
2. 矩阵解析法的原理要想阐述清楚矩阵解析法的原理，⾸先要详细说⼀下”主成分分析法“。
矩阵解析法的主要⽅法为主成分分析法（Principal component analysis，PCA），⼜称主分量分析法或主成分回归分析法，是⼀种统计⽅法，其通过正交变换将⼀组可能存在相关性的变量转换为⼀组线性不相关的变量，转换后的这组变量叫主成分。
2.1什么是主成分分析法主成分分析⾸先是由K.⽪尔森（Karl Pearson）对⾮随机变量引⼊的，后来H.霍特林将此⽅法推⼴到随机向量的情形，信息的⼤⼩通常⽤离差平⽅和或⽅差来衡量。
在实证问题研究过程中，为了全⾯、系统地分析问题，我们必须考虑众多影响因素。
《矩阵数据解析法》课件
图像分割
利用矩阵数据解析法可以对图像进行分割，将图像划分 为不同的区域或对象。例如，在医学影像分析中，可以 将CT或MRI图像分割为不同的器官或组织，为医生提供 更准确的诊断依据。
05 矩阵数据解析法的未来发展与挑战
大数据处理与分析
大数据处理技术的进步
随着云计算、分布式存储等技术的发展，矩阵数据解 析法在大规模数据处理上的效率和准确性将得到进一 步提升。
局限性
矩阵数据解析法需要较高的数学知识和技能，对于非专业人士可能存在一定的学习门槛。同时，对于 一些非线性和非平稳的数据，矩阵数据解析法可能无法揭示其内在规律和特征。
02 矩阵数据解析法的数学原理
线性代数基础
线性方程组
介绍线性方程组的基本概念、解法及 其在矩阵数据解析中的应用。
向量与矩阵
阐述向量和矩阵的定义、性质和运算 规则，为后续的矩阵数据解析打下基 础。
《矩阵数据解析法》ppt课件
• 矩阵数据解析法概述 • 矩阵数据解析法的数学原理 • 矩阵数据解析法的实现步骤
• 矩阵数据解析法的案例分析 • 矩阵数据解析法的未来发展与挑
战 • 总结与展望
01 矩阵数据解析法概述
定义与特点
定义
矩阵数据解析法是一种基于矩阵运算 的数据处理和分析方法，通过对数据 进行矩阵表示和变换，提取数据中的 特征和规律。
03 矩阵数据解析法的实现步骤
数据预处理
数据清洗
去除异常值、缺失值和重复值，确保数据质 量。
数据转换
将数据转换为适合矩阵运算的格式，如数值 型、标准化等。
数据筛选
根据需求筛选出相关特征，去除无关特征。
矩阵构建
构建样本矩阵
将预处理后的数据组织成样本矩阵，其中每一行代表一个样本，每一列代表一个特征。
QC七大手法 - 矩阵及矩阵数据分析法
制程因素
抱怨项目
示 有 影 响
喷 嘴
油 剂
温 度
牵 伸 比
不 良 项 目
染起斑粗 色毛点纱
结晶 度不
均
断丝 飞纱
并丝
七、注意事项
• 在评价有无关联及关联程度时， 要获得全体参与讨论者的同意，不 可按多数人表决通过来决定。
矩阵数据解析法
矩阵数据解析法
一、定义
矩阵图上各元素间的关系如果能用数据定量化表 示，就能更准确地整理和分析结果。这种可以用数据表 示的矩阵图法，叫做矩阵数据分析法。
五、矩阵数据解析法的应用时机
当我们进行顾客调查、产品设计或者其他各种方案选择， 做决策的时候，往往需要确定对几种因素加以考虑，然后， 针对这些因素要权衡其重要性，加以排队，得出加权系数。 譬如，我们在做产品设计之前，向顾客调查对产品的要求。 利用这个方法就能确定哪些因素是临界质量特性。
六、实例（分析某一软件的应用）
品质管制(QC) 新七大手法
--- 矩阵图 矩阵数据解析法
请关闭手机或调成震动 请把心帶来 请充分讨论与分享 请带空杯来，装点水回去
课程规则
课程内容结构 时间
成绩 比例
备注
理论授课
试卷 测 试
实作
1H /
1.实作题目会在教材最后一页给出
40% 2.学员在试卷背面（或A4白纸）回
1H
答实作题目
60%
矩阵图法
三、矩阵图特点
在短时间內获得有关构想和资料; 能使因素的关系明确化，掌握整体的构成情形
四、矩阵图的种类
L 型矩阵图
A
A
B
a1 a2 a3
b1
B b2
b3
T 型矩阵图
矩阵数据分析法
矩阵数据分析法（Matrix Data Analysis Chart），它是新的质量管理七种工具之一。
矩阵图上各元素间的关系如果能用数据定量化表示，就能更准确地整理和分析结果。
这种可以用数据表示的矩阵图法，叫做矩阵数据分析法。
在QC新七种工具中，数据矩阵分析法是唯一种利用数据分析问题的方法，但其结果仍要以图形表示。
数据矩阵分析法的主要方法为主成分分析法（Principal component analysis），利用此法可从原始数据获得许多有益的情报。
主成分分析法是一种将多个变量化为少数综合变量的一种多元统计方法。
矩阵数据分析法，与矩阵图法类似。
它区别于矩阵图法的是：不是在矩阵图上填符号，而是填数据，形成一个分析数据的矩阵。
它是一种定量分析问题的方法。
目前，在日本尚广泛应用，只是作为一种“储备工具”提出来的。
应用这种方法，往往需求借助电子计算机来求解。
矩阵数据分析法的原理在矩阵图的基础上，把各个因素分别放在行和列，然后在行和列的交叉点中用数量来描述这些因素之间的对比，再进行数量计算，定量分析，确定哪些因素相对比较重要的。
矩阵数据分析法的应用时机当我们进行顾客调查、产品设计或者其他各种方案选择，做决策的时候，往往需要确定对几种因素加以考虑，然后，针对这些因素要权衡其重要性，加以排队，得出加权系数。
譬如，我们在做产品设计之前，向顾客调查对产品的要求。
利用这个方法就能确定哪些因素是临界质量特性。
和其他工具结合使用1.可以利用亲和图（affinity diagram）把这些要求归纳成几个主要的方面。
然后，利用这里介绍进行成对对比，再汇总统计，定量给每个方面进行重要性排队。
2.过程决策图执行时确定哪个决策合适时可以采用。
3.质量功能展开。
两者有差别的。
本办法是各个因素之间的相互对比，确定重要程度；而质量功能展开可以利用这个方法的结果。
用来确定具体产品或者某个特性的重要程度。
当然，还有其他各种方法可以采用，但是，这种方法的好处之一是可以利用电子表格软件来进行。
矩阵数据分析法
矩阵数据分析法
矩阵数据分析法是一种有效的数据分析技术，它通过收集、处理和分析矩阵数据来抽象出结构，用以获取更加清晰的信息。
它的基本思路是使用抽象的命题来映射矩阵中的元素，然后根据映射关系构建出矩阵，从而提取出结构信息。
矩阵数据分析法可以应用于多个领域，如图像处理、信号处理、网络分析、机器学习、卫星遥感、多种实验数据分析等。
它分析数据时，可以把数据集中概括成多维的矩形，每一维代表一个变量，其中的每一个元素代表实验观测值。
矩阵数据分析得出的有关变量之间的结构关系对于下一步的模型分析和实验设计都是十分有帮助的。
此外，矩阵数据分析法还可以用于识别数据中的异常或失衡情况，这是有助于提高实验精度和整体质量的方面。
例如，在金融行业，矩阵数据分析法可用于发现指数/股票之间的关系，以及金融交易中可能存在的不对称情况。
最后，矩阵数据分析法的优点之一是它可以在比较短的时间内完成大量的数据分析，并得出比较准确的结果。
因此，它不仅能够有效提高实验效率，而且还能提升信息处理效率。
总之，矩阵数据分析法是一种高效的数据分析技术，通过收集、处理和分析矩阵数据，可以提高实验效率和信息处理效率，且能发现异常情况或失衡现象，为下一步的模型分析和实验设计提供有力的支持。
QC七大手法矩阵及矩阵数据分析法ppt课件
60%
3
矩阵图
4
矩阵图法
一、定义
从问题事项中，找出成对的因素群，分别排列成 行和列，找出其间行与列的关系或相关程度的大小， 探讨问题点的一种方法。
5
矩阵图概念图
R
R1
R2
R3
L1
L2
L3
L
Lj
Lm
Rj
Rn
着眼点
6
矩阵图法
二、适用范围
1. 明确各机能与各单位间的关系; 2. 明确质量要求和原料特性间的关系; 3. 明确质量要求和制程条件间的关系; 4. 明确制程不良与抱怨或制程条件间的关系。
10
四、矩阵图的种类
X 型矩阵图
A3
A2
A1
B3 B2 B1
C1 C2 C3
D1
D2
D3
C 型矩阵图 P 型矩阵图 系统矩阵图
11
五、矩阵法做法
1. 确定事项; 2. 选择因素群; 3. 选择矩阵图类型; 4. 根据事实或经验评价和标记； 5. 资料统计寻找着眼点。
12
六、实例 某纺布工厂制程因素-专案-抱怨现象矩阵图
1、 确定需要分析的各个方面。我们通过亲和图得到以下几个方面，需 要确定它们相对的重要程度：易于控制、易于使用、网络性能、和其 他软件可以兼容、便于维护。
2、 组成数据矩阵，如表所示。
A
B
C
D
E
F
G
H
1
易控制 易使用
网络 性能
软件 兼容
便于 维护
总分 权重%
2
易于控制
3
易于使用
4
网络性能
5
软件兼容
6
3
质量管理“新七种工具”——矩阵图与矩阵数据分析法
①用于预测。如用于服装流行周期的预测。若选定53种代表各年度的服装设计款式，由45位专家使用20种评价尺度 ，经过主成分分析，发现时代因素为第一主成分，女性因素为第二主成分，独特因素为第三主成分。
把这5种矩阵图组合起来，就可以进一步组合成各种矩阵图，也 可以把系统图与矩阵组合起来使用等等?
3．矩阵图的用途-矩阵图在质量管理中应用，主要有以下几 个方面：
①给定开发改进系列产品的着眼点。
①以产：品的质量保证和管理机构的联系，确定加强质量保证 体系，、
③加强质量评价机构，提高其效率。
④探求生产工序产生不良品的范围，分析不合格现象——原因 分析——32序(发生源)之间关系-
③用于工序质量分析：如某汽车厂，加工汽车左右前挡泥板时，右挡泥板易出现折皱。后来在钢板上任选39处画上 阴0的圆，测定冲压后的圆的变形度，取左挡板Ⅱ8个，右挡泥板27个，一共45个样品，得到45X39的计量值数据。经过主 成分分析，发现影响折皱发生秆不是折皱处本身的圆变形，而是偏离折皱处的某特定位代的变形度，找到其机械、材料方 面的影响因素，予以消除，建立厂工序质量管理标准。这是专业技术与管理技术相结合的范例。
③Y型矩阵图；Y型矩阵图是由A和B因素、B和C 因素、C-FUA因素3个L矩阵组成的图，见图12—Ⅱ2 所示。图12—12Y型矩阵
④K型矩阵图÷是由A和B、B和C、C和D、D相 A因素四个L矩阵组合而成，见图12—Ⅱ3所示。
⑤C型矩阵图+这是分别用A、B、C因素作边的 立方型矩阵图，它的特征是以A、B、C各因素规定 的三元空间上的点作为着眼点。见图12—14所示，
一文搞懂数据分析必备的「矩阵分析法」
一文搞懂数据分析必备的「矩阵分析法」来源：码工小熊/作者：小熊妹矩阵分析法是在各路数据分析文章中，出现频率最高的词。
甚至有不懂行的小白把它捧到“核心思维”，“底层逻辑”的高度。
哈哈，才没有那么神呢。
矩阵分析法是干什么的？数据分析领域，有一个简单，但非常致命的核心问题：“到底指标是多少，才算好？”为了这个问题，公司里经常吵成一团。
矩阵分析法就是试图解决这个问题。
它的逻辑非常简单：比平均值高，就算好！很多小伙伴会惊呼：这也太简单粗暴了！可是，如果大家仔细想想，用平均值非常合理：•理解上简单：中位数、众数、四分位数，都太抽象了，不细想都不知道是啥•计算上方便：AVERAGE函数是所有开发工具标配，太好用了。
•使用时方便：比如销售人均产值1万，那100万业绩，招100个人就够啦！相比之下，告诉你销售团队的中位数/众数是1万，问需要多少人能做出100业绩？根本回答不了。
所以平均值就是好用！如何构造一个矩阵？既然用平均值就可以了，为什么还要做矩阵呢？因为单纯靠一个指标，不能充分评价好坏。
比如考核销售，如果只考核销售业绩。
那销售们很可能倾向于卖利润很低的引流型产品。
那种利润高，价格高，不容易卖的利润型产品，就没人卖了。
最后销售卖越多，公司支付给销售提成越多，公司利润反而下降了！此时就需要引入两个指标来考核：•销售业绩•销售利润这样两个指标交叉，就有四种情况和对应的建议（如下图）。
如果把两个指标一纵一横的放，就构成了一个矩阵（如下图）。
这样矩阵就画好啦！矩阵分析法的最大优势，在于直观易懂。
可以很容易从两个指标的交叉对比中发现问题。
特别是当这两个指标是投入/成本指标的时候，成本高+收入低，成本低+收入高两个类别，能直接为业务指示出改进方向，因此极大避免了“不知道如何评价好坏”的问题。
很多咨询公司都喜欢用这种方法，类似KANO模型或者波士顿矩阵，本质就是找到了两个很好的评价指标，通过两指标交叉构造矩阵，对业务分类。
矩阵数据解析法
-2-
財團法人中衛發展中心
矩陣數據解析法定義
v資料矩陣分析法的主要方法爲主成分 分析法，利用此法可從原始資料獲得 許多有益的情報。
v主成分分析法是一種將多個變數化爲 少數綜合變數的一種多元統計方法。
<統計學Hale Waihona Puke 多變量解析法理論>-1-
財團法人中衛發展中心
矩陣數據解析法適用範圍
•新産品開發的企劃; •自市場調查的資料中，要把握顧客
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.什么是矩阵数据分析法 2.各因素对事件的影响程度分析 3.X—Y矩阵数据分析法 4.矩阵数据分析法的应用
一 什么是矩阵数据分析法
矩阵数据分析法是研究成对因素群,进行数 据处理,用以判断各因素对结果影响程度大 小的一种方法.
二 各因素对事件的影响程度分析
根据因素对事件的影响程度大小可分为 0~10级,其中 “10”影响最大, “0”则无影响, 如下表所示:
B
C
D
E
Rank 5
6
4
7
2
1a
7
2b
8
3c
6
3
4d
4
7
5e
9
三 X-Y矩阵数据分析
A因素的影响重要度为5,B为6,C为4,D为 7,E为2,a,b,c,d,e输入因素对A,B,C,D,E的 影响为7,8,6,3,4,7,9,那么我们可计算出 a,b,c,d,e因素的影响如下表所示:
三 X-Y矩阵数据分析
车立环 56
车光轴 48
钻孔 12
创键槽 60
精车 82
平面度 圆度
8
7
8
6
3 10
挠曲度 影响度
6
%
21.7
18.6
2
4.7
6
23.2
2
31.8
输入因素 1a 2b 3c 4d 5e
影响程度 35 48 42 30 63
% 16.06% 22.02% 19.27% 13.76% 28.89%
由上表可知:e,b,c三个因素对输出因素影响最大
四 矩阵数据分析法的应用
XY公司生产的CONX立轴的加工过程影响度分析如下表所示:
加工 过程
输出 评分
影响分级 10 9 8 7 6 5
4
3 2 1 0
影响程度描述 重大影响 很大影响 大影响 影响较大 有影响 有一点影响
有少许影响
稍有影响 影响很轻 影响微小 无影响
三 X-Y矩阵数据分析
下图是X-Y矩阵图,其中a、b、c、d、e为输入因素,A 、B 、C 、 D 、E为输出因素.
输入 输出 A
