初三物理欧姆定律计算题专题练习难度加深
中考物理 欧姆定律 培优 易错 难题练习(含答案)及答案

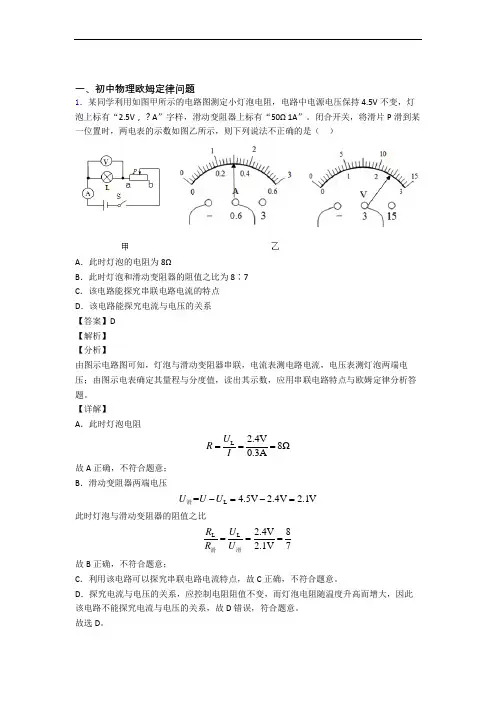

一、初中物理欧姆定律问题1.某同学利用如图甲所示的电路图测定小灯泡电阻,电路中电源电压保持4.5V 不变,灯泡上标有“2.5V ,?A ”字样,滑动变阻器上标有“50Ω 1A ”。
闭合开关,将滑片P 滑到某一位置时,两电表的示数如图乙所示,则下列说法不正确的是( )A .此时灯泡的电阻为8ΩB .此时灯泡和滑动变阻器的阻值之比为8∶7C .该电路能探究串联电路电流的特点D .该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】由图示电路图可知,灯泡与滑动变阻器串联,电流表测电路电流,电压表测灯泡两端电压;由图示电表确定其量程与分度值,读出其示数,应用串联电路特点与欧姆定律分析答题。
【详解】 A .此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确,不符合题意; B .滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确,不符合题意;C .利用该电路可以探究串联电路电流特点,故C 正确,不符合题意。
D .探究电流与电压的关系,应控制电阻阻值不变,而灯泡电阻随温度升高而增大,因此该电路不能探究电流与电压的关系,故D 错误,符合题意。
故选D 。
2.如图a 所示是电阻甲和乙的I —U 图像,下列说法不正确的是( )A .电阻甲为定值电阻,电阻乙的阻值随着温度的升高而减小B .当电阻甲两端电压为1V 时,R 甲=5Ω,此时甲的实际电功率为0.2WC .如图b 所示,当开关闭合,电路电流为0.5A 时,电路总电阻是10ΩD .如图c 所示,当开关闭合,电源电压为2V 时,电路总功率为0.8W 【答案】D 【解析】 【分析】(1)根据欧姆定律可知,电阻一定时,通过电阻的电流与电阻两端的电压成正比,据此结合图像分析甲、乙电阻是否变化,再根据乙电阻热功率与阻值的关系分析作答;(2)由图像可知,当甲两端的电压为1V 时对应的电流,根据欧姆定律求出R 甲,根据P UI =求出此时甲的实际电功率;(3)甲和乙串联,由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压,利用欧姆定律可求出R 乙,根据串联电路的电阻特点可得总电阻;(4)甲和乙并联,由图c 读出电源电压为2V 时甲和乙电阻对应的电流,再根据并联电路的电流特点得出总电流,再根据P UI =求出此时电路的总功率。
备战中考物理欧姆定律的计算问题-经典压轴题附详细答案

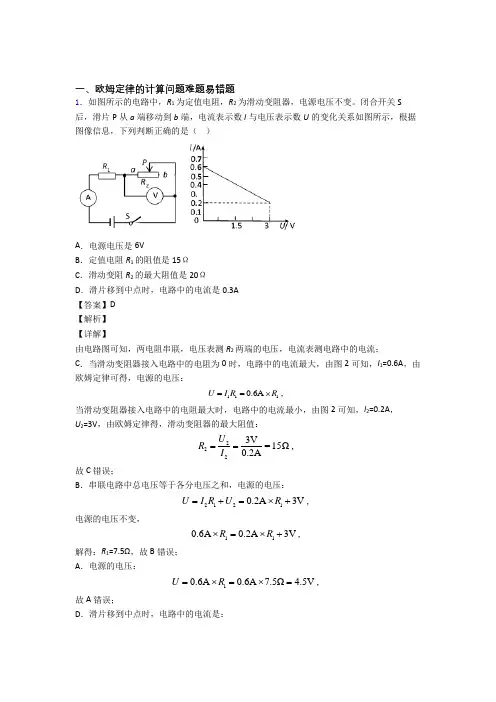

一、欧姆定律的计算问题难题易错题1.如图所示的电路中,R 1为定值电阻,R 2为滑动变阻器,电源电压不变。
闭合开关S 后,滑片P 从a 端移动到b 端,电流表示数I 与电压表示数U 的变化关系如图所示,根据图像信息,下列判断正确的是( )A .电源电压是6VB .定值电阻R 1的阻值是15ΩC .滑动变阻R 2的最大阻值是20ΩD .滑片移到中点时,电路中的电流是0.3A 【答案】D 【解析】 【详解】由电路图可知,两电阻串联,电压表测R 2两端的电压,电流表测电路中的电流; C .当滑动变阻器接入电路中的电阻为0时,电路中的电流最大,由图2可知,I 1=0.6A ,由欧姆定律可得,电源的电压:1110.6A U I R R ==⨯,当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,由图2可知,I 2=0.2A ,U 2=3V ,由欧姆定律得,滑动变阻器的最大阻值:2223V=15Ω0.2AU R I ==, 故C 错误;B .串联电路中总电压等于各分电压之和,电源的电压:21210.2A 3V U I R U R =+=⨯+,电源的电压不变,110.6A 0.2A 3V R R ⨯=⨯+,解得:R 1=7.5Ω,故B 错误; A .电源的电压:10.6A 0.6A 7.5Ω 4.5V U R =⨯=⨯=,故A 错误;D .滑片移到中点时,电路中的电流是:12 4.5V0.3A 117.5Ω15Ω22U I R R ===++⨯, 故D 正确; 故选D 。
2.如图甲是某生产流水线上的产品输送及计数装置示意图。
其中S 为激光源,1R 为光敏电阻(有光照射时,阻值较小;无光照射时,阻值较大),2R 为定值电阻,a 、b 间接电压表,电压表示数如下,水平传送带匀速前进,每当传送带上的产品通过S 与1R 之间时,射向光敏电阻的光线会被产品挡住。
若传送带上的产品为均匀正方体,电压随时间变化如图乙所示。
欧姆定律练习题10道初三
欧姆定律练习题10道初三1. 问题描述请根据欧姆定律,解答以下10道初三电路问题。
2. 问题一:在一个电阻为2Ω的电路中,当电流为5A时,求电压是多少?解析:根据欧姆定律,V = R * IV = 2Ω * 5AV = 10V3. 问题二:一个电流为0.5A的电路中,电压为6V,求电阻是多少?解析:根据欧姆定律,V = R * I6V = R * 0.5AR = 6V / 0.5AR = 12Ω4. 问题三:在一个电阻为10Ω的电路中,电压为20V,求电流是多少?解析:根据欧姆定律,V = R * I20V = 10Ω * II = 20V / 10ΩI = 2A5. 问题四:一个电流为2A的电路中,电阻为4Ω,求电压是多少?解析:根据欧姆定律,V = R * IV = 4Ω * 2AV = 8V6. 问题五:在一个电阻为5Ω的电路中,电流为3A,求电压是多少?解析:根据欧姆定律,V = R * IV = 5Ω * 3AV = 15V7. 问题六:一个电压为12V的电路中,电阻为6Ω,求电流是多少?解析:根据欧姆定律,V = R * I12V = 6Ω * II = 12V / 6ΩI = 2A8. 问题七:在一个电流为1A的电路中,电压为8V,求电阻是多少?解析:根据欧姆定律,V = R * I8V = R * 1AR = 8V / 1AR = 8Ω9. 问题八:一个电流为0.5A的电路中,电阻为10Ω,求电压是多少?解析:根据欧姆定律,V = R * IV = 10Ω * 0.5AV = 5V10. 问题九:在一个电阻为6Ω的电路中,电压为9V,求电流是多少?解析:根据欧姆定律,V = R * I9V = 6Ω * II = 9V / 6ΩI = 1.5A11. 问题十:一个电流为2A的电路中,电阻为8Ω,求电压是多少?解析:根据欧姆定律,V = R * IV = 8Ω * 2AV = 16V通过以上10道初三电路问题的解答,我们运用了欧姆定律的公式V = R * I 来求解电路中的电压、电流、电阻的数值。
中考物理 欧姆定律的计算问题 培优 易错 难题练习(含答案)附答案解析
一、欧姆定律的计算问题难题易错题1.某同学做“调节灯泡亮度”的实验,电路图如图所示,电源电压恒定为4.5V,电压表量程为“0-3V”,电流表量程为“0-0.6A”,滑动变阻器标有“20Ω 1A”,灯泡标有“3V 1.5W”字样(忽略灯丝电阻受温度的影响),为保证电路安全,小灯泡两端电压不超过额定电压,两电表的示数均不超过所选量程。
则以下判断不正确的是()A.变阻器滑片向右滑动时,电压表示数变大,电流表示数变小B.灯泡正常发光时,滑动变阻器连入电路的阻值为3ΩC.当电压表示数为3V时,电路消耗的总功率最大D.当滑动变阻器连入电路的阻值为9Ω时,灯泡的功率为0.54W【答案】C【解析】【分析】【详解】电路为串联电路,电压表测滑动变阻器两端电压,电流表测电路电流。
A.变阻器滑片向右滑动时,滑动变阻器接入阻值变大,由欧姆定律以及串联分压的特点可知滑动变阻器两端电压变大,即电压表示数变大,通过电路电流变小,即电流表示数变小,故A正确,不符合题意;B.灯泡正常发光时,由P=UI可得电路电流为L LL 1.5W0.5A 3VPI IU====根据串联分压可知此时滑动变阻器两端电压为L 4.5V3V 1.5VU U U=-=-=滑由UIR=可得滑动变阻器接入阻值1.5V3Ω0.5AURI===滑滑故B正确,不符合题意;C.根据P=UI可知,要想电路消耗的总功率最大,则电路电流应该最大,考虑电路安全,电路最大电流应该为0.6A,由2UPR=可得灯泡的阻值()32LLL3V6Ω1.5WURP===此时由U I R =可得灯泡两端电压 L L 0.6A 6Ω 3.6V U I R ''==⨯= 根据串联分压可知此时滑动变阻器两端电压为L 4.5V 3.6V 0.9V U U U ''=-=-=滑即电压表示数为0.9V 时,电路消耗的总功率最大,故C 错误,符合题意;D .当滑动变阻器连入电路的阻值为9Ω时,电路总电阻9Ω6Ω15ΩR =+=此时电路电流4.5V 0.3A 15ΩU I R ''=== 由U I R=可得灯泡两端电压 L L 0.3A 6Ω 1.8V U I R ''''==⨯=则灯泡的功率L L 0.3A 1.8V 0.54W P I U '''''==⨯=故D 正确,不符合题意。
九年级物理欧姆定律专题练习(附答案)
九年级物理欧姆定律专题练习(附答案)一、串联电路1.根据欧姆定律,电流I=U/R,其中U为电源电压,R为电路总电阻。
当电键SA断开时,通过电路的电流为0.3A,因此U=0.3*12=3.6V。
当电键SA闭合时,通过电路的电流为0.5A,此时电路总电阻为R1+R2,即12+R2.根据欧姆定律可得0.5=U/(12+R2),解得U=6V,R2=12欧。
2.根据欧姆定律,电流I=U/R,其中U为电源电压,R为电路总电阻。
当滑片P在中点时,电路总电阻为20/2=10欧,电流为0.24A,因此U=10*0.24=2.4V。
根据电路中的电压分配定律,滑动变阻器两端的电压等于电源电压,即20I+2.4=4.5,解得I=0.105A,U=4.2V。
当滑动变阻器移到右端时,滑动变阻器两端的电压等于电源电压,即20I+U=4.5,解得I=0.225A,U=1.5V。
3.当电键S闭合时,电路总电阻为10+(20-10)*P=10+10P,根据欧姆定律可得0.2=6/(10+10P),解得P=0.4.此时电压表两端的电压为6*0.4=2.4V。
当滑片P移到某一位置时,假设电压表已达满刻度,则电路中的电阻为10+(20-10)*P=10+10P,根据欧姆定律可得电流I=6/(10+10P),此时电流表的示数为0.8A。
二、并联电路1.根据并联电路的公式,1/Rt=1/R1+1/R2,其中Rt为总电阻。
由此可得R2=22.5欧姆。
由于两个灯泡并联,所以它们的电压相同,根据欧姆定律可得L1和L2中通过的电流均为1.2A。
干路电流为I=U/Rt=12/7.5=1.6A。
2.当K断开时,电路中只有R1和电流表,根据欧姆定律可得L1的电阻为6欧姆。
当K闭合时,电路中有R1、R2和电流表,根据欧姆定律可得L2的电阻为2欧姆。
三、取值范围1.当R2为24欧姆时,电路总电阻为R1+R2=36/0.5=72欧姆,因此R1=72-24=48欧姆。
2020-2021 中考物理(欧姆定律的计算提高练习题)压轴题训练附答案
一、欧姆定律的计算问题难题易错题1.如图所示,电源电压保持不变,小灯泡L 1、L 2分别标有“6V 3W ”和“6V 6W ”的字样,滑动变阻器R 的阻值变化范围为0~12Ω,当S 1、S 2和S 3都闭合,滑动变阻器的滑片滑到a 端时,两灯都正常发光。
不考虑温度对灯泡电阻的影响,则( )A .电源电压为12VB .两灯都正常发光时电流表的示数为3AC .整个电路的最小功率2.25WD .整个电路的最大功率9W 【答案】D 【解析】 【分析】(1)当S 1、S 2和S 3都闭合,滑动变阻器的滑片滑到a 端时,灯泡L 1和灯泡L 2并联,两灯泡均正常发光时的电压和额定电压相等,根据并联电路的电压特点求出电源的电压。
(2)根据P UI =求出两灯泡都正常发光时通过的电流,根据并联电路的电流特点求出两灯都正常发光时电流表的示数。
(3)根据欧姆定律求出两灯泡的电阻,两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大,电路的总功率最小,根据电阻的串联和2U P UI R==求出电路的最小总功率。
(4)当S 1、S 2、S 3都闭合且滑片位于a 端时,两灯泡并联,电路中的总电阻最小,电路的总功率最大,此时两灯泡的实际功率和额定功率相等,两灯泡的功率之和即为电路的总功率。
【详解】A .当S 1、S 2、S 3都闭合,滑动变阻器滑到a 端时,灯泡L 1和灯泡L 2并联,因并联电路中各支路两端的电压相等,且两灯都正常发光,则电源的电压126V U U U ===故A 错误;B .由P UI =可得,两灯泡都正常发光时通过的电流1113W 0.5A 6V P I U ===,2226W 1A 6VP I U ===因并联电路中干路电流等于各支路电流之和,则两灯都正常发光时电流表的示数120.5A1A 1.5AI I I=+=+=故B错误;C.由UIR=可得,两灯泡的电阻1116V12Ω0.5AURI===,2226V6Ω1AURI===当S1、S3闭合且滑片位于b端时,R1与R的最大阻值串联,电路中的总电阻最大,电路的总功率最小,因串联电路中总电阻等于各分电阻之和,则电路的最小总功率()22126V1.5W12Ω12ΩUPR R===++小故C错误;D.当S1、S2、S3都闭合且滑片位于a端时,两灯泡并联,电路中的总电阻最小,电路的总功率最大,因此时两灯泡均正常发光,所以整个电路的最大功率123W6W9WP P P=+=+=大故D正确。
中考物理压轴题专题复习—欧姆定律的计算含答案解析
一、欧姆定律的计算问题难题易错题1.如图所示,MN 间电压恒定,1R 为定值电阻,滑动变阻器2R 的最大阻值为20欧.当滑动变阻器滑片P 处于a 端时,电流表示数为0.25安;当滑片P 处于ab 中点时,电流表示数为0.40安,则MN 间的电压是A .6伏B .5伏C .4伏D .3伏【答案】D【解析】【详解】 R 1与滑动变阻器R 2并联,设MN 间的电压为U ,根据并联电路的电流关系, 则210.25U U A R R +=……………….① 120.412U U A R R +=………………② 联立①②,将R 2=20Ω代入,解得 U=3V 。
故D 正确为答案.2.如图甲所示的电路中,电源电压不变,小灯泡L 上标有“6V ”字样,通过灯泡L 的电流与电压关系如图像所示,电压表选择0~15V 的量程,电流表选择0~3A 的量程。
闭合开关S ,断开S 1和S 2,滑动变阻器的滑片在某处时,电流表的示数为0.4A ;变阻器的滑片滑到另一处时,电压表的示数由8V 变化到4V ,电流表的示数变化了0.4A ,已知R 1:R 2=1:4, R 2为滑动变阻器的最大阻值。
在保证各电路元件安全工作的情况下,则下列结果中不正确的是( )A .R 1的阻值为5ΩB .电源的电压为11VC .整个电路的最大电功率是11WD .整个电路的最小电功率是4.4W【答案】C【解析】【分析】【详解】 A .闭合开关S ,断开S 1和S 2时,灯泡L 与定值电阻R 1、滑动变阻器R 2串联,电压表测R 2两端的电压,电流表测电路中的电流,因串联电路中电阻越大分得的电压越大,所以,电压表的示数由U 2′=8V 变化到U 2″=4V 时,接入电路中的电阻变小,电路中的电流变大,则两种情况下电路中的电流分别为:I ′=0.4A ,I ″=0.4A+0.4A=0.8A ,由图象可知,两种情况情况下灯泡两端的电压分别为'L U =1V ,''L U =3V ,因串联电路中总电压等于各分电压之和,所以,电源的电压:U = 'L U +I ′R 1+'2U =1V+0.4A ×R 1+8V ,U = ''L U +I ″R 1+ ''2U =3V+0.8A ×R 1+4V ,因电源的电压不变,所以,1V+0.4A ×R 1+8V=3V+0.8A ×R 1+4V ,解得:R 1=5Ω,故A 正确,不符合题意;B .电源的电压:'L U +I ′R 1+ '2U =1V+0.4A ×5Ω+8V=11V , 故B 正确,不符合题意;C .当开关S 、S 2闭合,断开S 2时,电路为R 2的简单电路,因电源的电压小于电压表的量程,所以,当调节滑动变阻器的滑片使电流表的示数I 大=3A 时,电路消耗的电功率最大,则:P 大=UI 大=11V ×3A=33W ,故C 错误,符合题意;D .当闭合开关S ,断开S 1和S 2,且滑动变阻器接入电路中的电阻最大时,电路中的电功率最小,则电源的电压:U L 小+I 小(R 1+ R 2)= U L 小+I 小(R 1+4 R 1)= U L 小+ I 小×5 R 111V= U L 小+ I 小×25Ω,由图象可知,当I 小=0.4A ,U L 小=1V 符合,则电路的最小电功率:P 小=UI 小=11V ×0.4A=4.4W ,故D 正确,不符合题意。
九年级物理练习(欧姆定律较难)
九年级物理练习(欧姆定律)较难一、选择题1、在如图所示的电路中,R0、R1为定值电阻,R2为滑动变阻器。
闭合电键S当滑动变阻器的滑片P向下滑动时,四个理想电表的示数都发生变化,电表的示数分别用I、U1、U2和U3表示,电表示数的变化量分别用△I、△U1、△U2和△U3表示,则在滑片P向下滑动的过程中()(A) U1/I不变,△U1/△I不变(B) U2= U1+ U3(C) △U3/I不变,△U3/△I不变 (D) |△U2|=|△U1|+|△U3|2、定值电阻R1和小灯泡R2的伏安特性曲线分别如图所示。
若将R1和R2串联后接在8伏的电源两端,则R1与R2的电功率之比为()(A) 1:2 (B) 1:3(C) 2:3 (D) 3:53、在如图所示的电路中,电阻R2<R1,若保持电路的总电流不变,那么为了使通过R1的电流稍增大一点,可采用的措施是()(A) 与R2并联一个比R2小得多的电阻(B) 与R2并联一个比R2大得多的电阻(C) 与R2串联一个比R2小得多的电阻(D) 与R2串联一个比R2大得多的电阻4、如四所示,电源电压为4.5V且恒定不变,当开关S闭合后,滑动变阻器的滑片P从a 端滑向b端的过程中,三只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3,下列可能出现的情况是A.ΔU1=0V ΔU2=2V ΔU3=1VB.ΔU1=0V ΔU2=2V ΔU3=2VC.ΔU1=0.5V ΔU2=1V ΔU3=1.5VD.ΔU1=0.2V ΔU2=1V ΔU3=0.8V5、如图1所示电路是在环境温度为10 0C左右的条件下工作的某自动恒温箱原理简图。
箱内电阻R l为定值电阻,R2为热敏电阻,其阻值随温度变化的图线如图2所示,电源电压为12V.当电压鉴别器的两接入点a,b间的电压U ab小于2V时,鉴别器将使开关S接通,使恒温箱内的电热丝通电而发热,从而使箱内温度升高;当U ab大于4V时,鉴别器将使S断开,停止加热。
中考物理培优 易错 难题(含解析)之欧姆定律及详细答案
一、初中物理欧姆定律问题1.洋洋设计了一个自动测高仪,给出了四个电路,如下图所示,R是定值电阻,R′是滑动变阻器,其中能够实现身高越高,电压表示数越大的电路是A.B.C.D.【答案】C【解析】【详解】A.由图知,R与R′串联,电压表并联在电源两端测电源的电压,其示数不随滑片的移动而变化,故A不符合题意;B.由图知,R与R′并联,电压表串联在电路中测电源的电压,其示数不随滑片的移动而变化,故B不符合题意;CD.电路中R与R′串联,当身高越高时,滑片上移,R′接入电路中的电阻越大,电路中的总电阻越大,由UIR=可知,电路中的电流越小,由U IR=可知,R两端的电压越小,因串联电路中总电压等于各分电压之和,且电源的电压不变,所以,R′两端的电压变大;C选项中电压表测R′两端的电压,身高越高时,其示数越大,故C符合题意;D选项中电压表测R两端的电压,身高越高时,其示数越小,故D不符合题意.故选C.2.灯泡L的电流随电压变化关系如图甲所示,现把灯泡L接入如图乙所示的电路中,电路中电源的电压保持不变,闭合开关S,滑动变阻器的滑片P向左滑动时,下列判断正确的是A.电路消耗的总功率保持不变B.电压表与电流表示数的比值变小C.电流表的示数增大,电压表的示数减小D.灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC.灯与R串联,电压表测L的电压,电流表测电路的电流,滑动变阻器的滑片P向左滑动时,变阻器连入的电阻变小,电路的总电阻变小,由欧姆定律,电路的电流变大,根据 ,电路消耗的总功率变大;通过灯的电流变大,灯的电压变大,故AC错误;P UIB.由欧姆定律,电压表与电流表示数的比值即灯的电阻,如下所示,通过灯的电流随电压变大而变大,而且电压的增大量大于电流的增大量,由欧姆定律,灯的电阻变大,即电压表与电流表示数的比值变大,B错误;D.电路的总电阻变小,故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量,即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量,D正确。
中考物理复习《欧姆定律计算题》专项训练(附带参考答案)
中考物理复习《欧姆定律计算题》专项训练(附带参考答案)学校:___________班级:___________姓名:___________考号:___________1.如图甲所示,是小华利用所学的物理知识设计的一个拉力传感器,并用它作为测力计完成了测量滑轮组机械效率的实验。
拉力传感器的电源电压为6V,0R是阻值为10Ω的定值电阻,1R是压敏电阻,其阻值与所受压力的关系如图乙所示,压敏电阻上有一个压板与挂钩相连,将挂钩受到的拉力转化为对压敏电阻的压力,用量程为03V的电压表来反应挂钩处拉力大小。
实验中用滑轮组提着重20N的物体匀速上升1m的过程中,电压表的示数始终保持2V不变。
不计滑轮组的绳重及摩擦,则:(1)如将电压表表盘改为拉力刻度,应该将拉力零刻度线标在电压多少伏的刻度线上?(2)这次实验滑轮组的机械效率是多大?(3)这个滑轮组能提起的物体最重不能超过多少牛?2.“坐位体前屈”是学生体质健康测试项目。
图甲是某女生测试示意图。
图乙是学习小组设计的测试仪电路原理图,电源电压恒为4.5V,电压表量程为0~3V,定值电阻010ΩR=,Ω,允许通过的最滑动变阻器1R由长为30cm、粗细均匀的电阻棒改装而成,规格为1/cm大电流为0.3A。
为保护电路安全,滑片P的起始位置A点设定在离电阻棒最左端O点5cm 处。
测试时,通过推动塑料挡板带动滑片P从起始位置A向右移动,并通过电压表的示数反映学生的测试结果。
下表是初三女生测试等级与滑片P移动距离L的关系。
初三女生测试等级标准不合格合格良好优秀滑片移动距离/cmL≥≤<16.720.1≤<20.1L 3.7< 3.716.7L(1)滑片P在起始位置A点时,闭合开关S,通过0R的电流为0.3A,请计算此时0R两端电压大小;(2)请推导出电压表示数U测与滑片移动距离L之间的关系式;为保护电路安全,说明滑片移动的范围;(3)该测试仪不能测出表中所有的等级,在保证电路各元件安全的情况下,通过替换0R 来实现最大程度增加测试范围,请计算替换电阻2R的最小值。
备战中考物理—欧姆定律的计算问题的综合压轴题专题复习含答案
一、欧姆定律的计算问题难题易错题1.如图所示为一种电子显示的握力计和它的工作原理示意图。
电源电压不变。
握力显示表是由电流表改装而成,定值电阻R2起保护电路作用,其电阻值为5Ω,不施加力时弹簧一端的滑片P在电阻R1的最上端,移动到最下端时施加的力最大(弹簧的电阻不计)。
电路中电流变化的范围为0.1~0.6A。
则下列说法正确的是()A.施加的力最大时电路中电流为0.6AB.R1连入电路阻值变化范围是0~30ΩC.电路消耗的总功率变化范围是0.3W~1.5WD.R1消耗的最大功率为0.45W【答案】D【解析】【分析】【详解】A.两个电阻串联在电路中,不施加力时弹簧一端的滑片P在电阻R1的最上端,此时电路电阻最小,电流最大为0.6A,可得电源电压为3V,移动到最下端时电路电阻最大,电流最小为0.1A,故A错误;B.由电路图可知,滑动变阻器接入电路的阻值最小为零时,只有R2接入电路,电路中电阻最小,电流最大为0.6A,电源电压U=U2=I最大R2=0.6A×5Ω=3V滑动变阻器阻值全部接入电路时,电路中电流最小为0.1A,总电阻R总=3V=0.1AUI最小=30Ω滑动变阻器最大阻值R1=R总-R2=30Ω-5Ω=25Ω故B错误;C.电路消耗的总功率最大为P大=UI大=3V×0.6A=1.8W电路消耗的总功率最小为P小=UI小=3V×0.1A=0.3W可得电路消耗的总功率变化范围是0.3W~1.8W,故C错误;D .由电功率公式2222111221112111(3V)()()(5)10(5)105U U U P R R R R R R R R R ====-Ω+Ω-Ω+Ω++Ω可知当R 1为5Ω时,消耗的功率最大为0.45W ,故D 正确。
故选D 。
2.如图,电阻丝R 1、R 2的材料和长度均相同,阻值R 1∶R 2=2∶1,甲、乙为电表(电流表或电压表),开关S 处于闭合状态,R 1、R 2均接入电路中。
中考物理压轴题专题欧姆定律的计算问题的经典综合题及详细答案
一、欧姆定律的计算问题难题易错题1.灯泡L 标有“6V ”字样,为探究其工作时的特点,小刚利用图甲所示的电路进行实验,其中电源电压保持不变,滑动变阻器的规格为“30Ω、1A ”。
闭合开关后,将变动变阻器的滑片P 从a 端向右缓慢移动,直到电压表示数达到6V 时为止。
图乙是用获得的实验数据作出的U -1图像,下列判断正确的是( )A .闭合开关,在移动滑片P 的过程中,灯L 的最小电阻为10ΩB .变阻器的滑片P 移到b 端时,灯L 正常发光的额定功率为3.6WC .灯L 与5Ω的定值电阻R 1,并联接人电压为6V 电路,电路的总功率为7.2WD .灯L 与10Ω的定值电阻R 2串联接人电压为9V 的电路,R 2每秒消耗电能为2.5J 【答案】D 【解析】 【分析】 【详解】A .由图乙可知,当电压表示数为1V 时,灯泡的电流为0.2A ,此时其阻值最小min 1V =5Ω0.2AU R I == 故A 错误;B .当滑片P 在a 端时,连入阻值最大,为30Ω。
由图乙得,此时电路中电流为0.2A ,小灯泡电压为1V ,滑动变阻器两端的电压为=30Ω×0.2A=6V U RI =滑电源电压为L =1V+6V=7V U U U =+滑当滑片P 移动到b 端时,滑变接入电路阻值为0,灯泡两端电压为7V ,超过了额定电压,灯泡不能正常发光,可能烧坏。
故B 错误;C .灯L 与5Ω的定值电阻R 1,并联接人电压为6V 电路,此时灯泡与定值电阻两端的电压均为6V ,电路的总功率()2L 16V =6V?0.6A+=10.8W 5ΩP PP +=总故C 错误;D .灯L 与10Ω的定值电阻R 2串联接人电压为9V 的电路,假设R 2每秒消耗电能为2.5J ,根据电功计算公式可得222=1s=2.5J 10ΩU U W t R =⨯解得R 2两端的电压U 2=5V ;则根据串联电路分压规律可知灯泡两端的电压为4V ,电路中的电流为0.5A ,灯泡的电阻为4V==8Ω0.5AU R I =此时灯泡与定值电阻电压之比等于电阻之比,符合题意,故假设成立,故D 正确。
中考物理(欧姆定律的计算提高练习题)压轴题训练含答案
一、欧姆定律的计算问题难题易错题1.如图所示的电路,电源电压恒为4.5 V ,电流表的量程为0~0.6 A ,电压表的量程为0~3 V ,定值电阻R =5 Ω,滑动变阻器的最大阻值为50 Ω.闭合开关S ,移动滑片P 的过程中,下列说法正确的是( )A .电压表的示数变化范围是0~3VB .电压表与电流表示数的比值不变C .滑动变阻器允许的调节范围是2.5~10ΩD .电流表的示数变化范围是0~0.3 A 【答案】C 【解析】 【分析】由电路图可知,定值电阻R 与滑动变阻器串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流;(1)根据滑片的移动可知接入电路中电阻的变化,根据欧姆定律可知电路中电流的变化; (2)根据欧姆定律结合滑动变阻器的阻值确定电压表与电流表的示数比值的变化; (3)当电流表的示数最大时,滑动变阻器接入电路中的电阻最小,根据欧姆定律求出电路中的总电阻,再根据串联电路的电阻特点和欧姆定律求出滑动变阻器接入电路中的最小阻值和两端的最小电压;当电压表的示数最大时,电路中的电流最小,滑动变阻器接入电路中的电阻最大,根据串联电路的电压特点求出R 两端的电压,根据串联电路的电流特点和欧姆定律求出电路中的电流,再根据欧姆定律求出滑动变阻器接入电路中的电阻,然后得出答案. 【详解】由电路图可知,定值电阻R 与滑动变阻器串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流; B .由UR I=可知,电压表与电流表的示数比值等于滑动变阻器接入电路中电阻,则滑片移动时,滑动变阻器接入电路中的电阻发生变化,电压表与电流表的示数比值变化,故B 错误;ACD .当电流表的示数max I =0.6A 时,滑动变阻器接入电路中的电阻最小,定值电阻的功率最大,此时电路中的总电阻:max 4.5V7.5Ω0.6AU R I ===总,因串联电路中总电阻等于各分电阻之和,所以滑动变阻器接入电路中的最小阻值:min 7.5Ω5Ω 2.5ΩR R R =-=-=滑总,此时电压表的示数:min max min 0.6A 2.5Ω 1.5V U I R ==⨯=滑;当电压表的示数max U =3V 时,电路中的电流最小,滑动变阻器接入电路中的电阻最大,因串联电路中总电压等于各分电压之和,所以R 两端的电压:R max 4.5V 3V 1.5V U U U =-=-=,因串联电路中各处的电流相等,所以电路中的电流:R min 1.5V0.3A 5ΩU I R ===, 滑动变阻器接入电路中的最大阻值:max max min 3V10Ω0.3AU R I ===滑,故电压表的变化范围是1.5~3V ,电流表的变化范围是0.3∼0.6A ,滑动变阻器的阻值变化范围为2.5∼10Ω,故AD 错误、C 正确. 【点睛】本题为动态电路中有关求解最值、范围的经典题,要求学生熟练掌握欧姆定律在串、并联电路中的应用.2.如图甲所示的电路中,电源电压U 保持不变,R 0为定值电阻。
欧姆定律计算拔高练习含详解
•计算题(共8小题)1 •如图所示,某工厂要研发一种新型材料,测试时如图(甲),该材料样品(不计质量)平放在压力传感器上,闭合开关S,由静止自由释放重物,经撞击后样品材料仍完好无损。
从重物开始下落到撞击样品的这个过程中,电流表的示数I随时间t变化的图象如图(乙),压力传感器的电阻R随压力F变化的过程如图(丙)。
电源电压24V,定值电阻R o=10 Q.求:(1) 重物在下落过程中,压力传感器的电阻为多大?(2) 在撞击过程中,样品承受的最大撞击力为多少?(3) 聪明的小红想继续利用此装置测量下落重物的密度,她将重为600N装满水的烧杯直接放在压力传感器上,将重物放入烧杯中浸没,待示数稳定后,电流表示数为1A.则重物密度为?2•如图,电源电压为10V,滑动变阻器R i的最大值为200Q,灯泡R3阻值为40Q、额定功率为3.6W .电流表量程0〜0.6A,电压表量程0〜5V。
(1)闭合开关S、S2,电流表示数为0.2A,则R阻值是多少Q?(2)所有开关都闭合时,电路的总功率为15W,则R连入电路的阻值多大?(3)闭合开关S、足,保证各元件安全使用,则R1连入电路的最小值是多少Q?(4)更换电源,将灯泡R3换成定要求对该材料的承受撞击力进行测试。
值电阻F4,使电压表测量滑动变阻器R1两端的电压。
仍闭合开关S S s,移动滑片使电压表示数分别为10V、12V,对应的电流表示数分别为0.5A和0.3A,则新电源电压和R4阻值各是多大?3 •图甲是小明所设计的电路图,其中标有“ 2.7V字样小灯泡L的电流与电压关系如图乙所示。
定值电阻R1=10 Q, F2由三段材料不同、横截面积相同的均匀直导体EF、FG GH连接而成(总长度为35cm),其中有一段是铜导体,其电阻可忽略不计,导体GH每1cm的电阻为1Q, P是与R2接触良好并能移动的滑动触头。
只闭合S、S时,电流表示数I与滑片P向左移动距离x的关系如图丙所示,求:(1)小灯泡正常发光时电阻;(2)电源电压与R2的最大阻值;(3)若只闭合S与S2,为确保灯丝不被烧坏,滑片P向左移动距离x的最大值。
【物理】中考物理欧姆定律的计算压轴题提高专题练习及答案
一、欧姆定律的计算问题难题易错题1.如图是一款外出购物好帮手电子秤,它的工作原理如图甲,其中E为干电池;电子秤示数表盘由电流表A改装而成;R是一根长为6cm阻值为15Ω的均匀电阻丝,滑片在a端时,电流表示数为0.6A;在b端时,电流表示数为0.15A.C是一根弹簧,其所受压力F与压缩量△L的关系如图乙所示.(挂钩的重力不计,g取10N/㎏,不称重物时滑片P刚好在电阻丝的a端,所称物重最大时P在b端).下列说法正确的是()A.该电子秤中R0阻值为0.5ΩB.闭合开关,不称重物时电阻R0两端电压为6VC.电子称工作时电路中电阻R0消耗的电功率范围是0.1125W~1.8WD.当电路中的电流为0.3A时,电子称称重示数为4kg【答案】C【解析】【分析】【详解】滑片在a端时,电路为R0的简单电路,电路中的电流I a=0.6A,由I=可得,电源的电压:U=I a R0=0.6A×R0,滑片在b端时,R与R0串联,电路中的电流I b=0.15A,因串联电路中总电阻等于各分电阻之和,所以,电源的电压:U=I b(R+R0)=0.15A×(15Ω+R0),因电源的电压不变,所以,0.6A×R0=0.15A×(15Ω+R0),解得:R0=5Ω,A错误;则电源电压U=I a R0=0.6A×5Ω=3V,所以,不称量重物时R0两端的电压为3V,B错误;当滑片在a端时,电阻R0消耗的电功率最大,则P最大=I a2R0=(0.6A)2×5Ω=1.8W,在b端时,电阻R0消耗的电功率最小,则P最小=I b2R0=(0.15A)2×5Ω=0.1125W,所以,电子称工作时电路中电阻R0消耗的电功率范围是0.1125W~1.8W,C正确;当电路中的电流为O.3A处时,电路中的总电阻:R 总===10Ω,因串联电路中总电阻等于各分电阻之和,所以,滑动变阻器连入电路的阻值:R′=R总﹣R0=10Ω﹣5Ω=5Ω,由题意可知,此时弹簧的压缩量:L=×5Ω=2cm,由图象可知,此时弹簧所受压力为20N,即G=F=20N,由G=mg可得,物体的质量:m===2kg,故D错误.故选C.2.如图所示的电路中,电源电压保持不变,R1=2R2,闭合S、S1,断开S2时,电压表示数为5V,闭合S、S2,断开S1时,电压表示数为7V,则R:R2为A.3:2 B.2:3 C.7:5 D.5:7【答案】A【解析】【分析】【详解】闭合S、S1,断开S2时,R1、R串联接入电路,电压表测量的是R两端电压,示数为U R=5V,则由串联分压得,即①;闭合S、S2,断开S1时,R2、R串联接入电路,电压表测量的是R两端电压,示数为U R′=7V,则由串联分压得,即②,由①②解得R:R2=3:2.故选A.3.如图甲所示的电路中,电源电压恒定,灯泡L的电阻随温度变化而变化,R0为定值电阻,滑动变阻器R x的规格为“20Ω 2.5A”闭合开关S,电压表V1的示数为U1,电压表V2的示数为U2,移动滑动变阻器的滑片P从A端至B端,U2与U1的关系如图乙所示当滑片P滑到B端时,灯L恰好正常发光。
中考物理(欧姆定律的计算问题提高练习题)压轴题训练及答案
一、欧姆定律的计算问题难题易错题1.某同学想用一只“1.5V 、5Ω”的小灯泡制作一个简易手电筒,采用电压为6V 的蓄电池作电源。
为了保证小灯泡在使用时不至于因为电压太大而烧毁,该同学又从实验室里找到了一捆标有“1Ω/cm 0.2A ”的电阻线。
该同学应如何利用这捆电阻线才能保证小灯泡正常发光( )A .应并联一段15cm 长的电阻线B .应串联一段20cm 长的电阻线C .二段30cm 长的电阻线并联后与灯串联D .应串联一段15cm 长的电阻线【答案】C【解析】【分析】【详解】A .电源电压6V ,小灯泡额定电压1.5V ,根据串并联电路电压规律,应串联一段合适长度的电阻线进行分压,才能保证小灯泡在使用时不至于因为电压太大而烧毁,A 选项不符合题意;BCD .串联电路中电流值处处相等,由题可知电阻线允许通过的最大电流为0.2A ,小灯泡的额定电流 1.5V 0.3A 5ΩU I R === 由于灯的额定电流大于电阻线允许通过的最大电流,故单纯将电阻线与灯泡串联不能保证灯泡正常发光,需将电阻线并联分流后再与灯泡串联。
又由串联电路电源电压等于各部分用电器两端电压之和。
则串联上的电阻线部分两端电压总灯-6V-1.5V 4.5V U U U ===根据串联分压灯灯R U R U = 有4.5V 5Ω1.5VR= 解得电阻线并联后总阻值并15ΩR =。
电阻线规格为“1Ω/cm 0.2A ”,则30cm 长的电阻线的阻值R =L ⨯1Ω/cm =30cm ⨯1Ω/cm=30Ω两根30cm 长的电阻线并联后总电阻12并1215Ω2R R R R R R ===+ BD 不符合题意,C 符合题意。
故选C 。
2.已知R 1:R 2=2:3,开关S 由断开到闭合,图中电流表先后示数之比为2:5的电路是( )A .B .C .D .【答案】AD【解析】【详解】A .从图中可以看到,开关S 断开时,电阻R 1和R 2串联在一起,根据欧姆定律可知,电路中的电流大小是'125U U I R R R==+ 当开关S 闭合时,只有电阻R 1接入电路中,根据欧姆定律可知,电路中的电流大小是 ''12U U I R R == 所以电流表先后示数之比是'''::2:552U U I I R R== 选项A 符合题意; B .从图中可以看到,开关S 断开时,电阻R 1和R 2串联在一起,电路中的电流大小是'125U U I R R R==+ 当开关S 闭合时,只有电阻R 2接入电路,电路中的电流大小是 ''23U U I R R == 所以电流表先后示数之比是'''::3:553U U I I R R== B 项不合题意; C .从图中可以看到,开关S 断开时,只有电阻R 1接入电路中,电路中的电流大小是'12U U I R R== 当开关S 闭合时,电阻R 1和R 2并联在一起,电路中的总电阻大小是121265R R R R R R ==+总 电路中的电流大小是 ''56U U I R R==总 所以电流表先后示数之比是 '''5::3:526U U I I R R== C 项不合题意; D .从图中可以看到,开关S 断开时,只有电阻R 2接入电路,电路中的电流大小是'23U U I R R== 当开关S 闭合时,电阻R 1和R 2并联在一起,电路中的总电阻大小是65R R =总,电路中的电流大小是 ''56U U I R R==总 所以电流表先后示数之比是 '''5::2:536U U I I R R== 选项D 符合题意3.如图甲,滑动变阻器标有“20Ω 2A”,闭合开关S ,滑动变阻器的滑片从最右端滑至某一位置时,小灯泡正常发光。
中考物理(欧姆定律的计算提高练习题)压轴题训练及答案解析
一、欧姆定律的计算问题难题易错题1.如图甲所示,电源电压恒定,R1是定值电阻,R2是滑动变阻器,闭合开关S,移动滑动变阻器的滑片P从B端至A端的过程中,两电压表示数随电流表示数变化的U-I图像如图乙所示,则A.电源电压为20VB.EF是V1表示数随A表示数变化的图像C.滑动变阻器的最大阻值为10ΩD.整个电路的最大功率为14.4W【答案】D【解析】【详解】AB.由图甲可知,R1与滑动变阻器R2串联,电压表V1测R1两端的电压,电压表V2测R2两端的电压,电流表测串联电路的电流。
滑片P从B端至A端的过程中,R2变小,根据串联分压原理,V2示数变小,又根据串联电路的电压规律,V1示数变大。
因此图乙中EF是V2表示数随A表示数变化的图像,图线MN是V1表示数随A表示数变化的图像;当滑片P 在A点时,V1示数最大为电源电压,则电源电压U=12V,故AB错误;C.当滑片在B端时,由图乙可知,R2两端电压U2=8V,此时对应的电流I=0.4A,由欧姆定律可得,R2=28V 0.4AUI=20Ω故C错误;D.电源电压一定,当电路中电流最大I=1.2A时,电路的总功率最大P=UI=12V×1.2A=14.4W,故D正确;故选D。
2.如图所示,电源电压恒为9V,电压表的量程为0~3V,电流表的量程为0~0.6A,滑动变阻器的规格为“24Ω 0.8A”,灯泡标有“3V 1.5W”字样。
闭合开关,在电路安全的情况下(不考虑灯丝电阻的变化),则下列说法中正确的是()A .滑动变阻器的电阻允许调节的范围是0~24ΩB .电流表示数的变化范围是0.1A~0.5AC .电压表示数的变化范围是1V~3VD .灯泡的最小功率是0.54W【答案】D【解析】【详解】从图中可以看到,灯泡和滑动变阻器串联,根据电功率公式P UI =可知灯的额定电流是L L L 1.5W 0.5A 3V P I U ===额额额还可知道灯泡的电阻是 L L L 3V 6Ω0.5A U R I ===额额 因为电压表的量程是0到3V ,所以当灯泡两端的电压是3V ,电路中的电流最大,大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V 18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时,灯泡两端的电压最小,电流也是最小的,电路是安全的,所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω;电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max 9V 0.3A 30ΩUI R ===总 所以电流表示数的变化范围是0.3A~0.5A ;也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ;当电路中电流最小时,灯泡的电功率最小,大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D 。
中考物理(欧姆定律的计算问题提高练习题)压轴题训练
一、欧姆定律的计算问题难题易错题1.如图甲所示电路,电源电压保持不变,闭合开关 S,当滑动变阻器的滑片 P 从右端滑到左端的过程中, R1、R2的 I-U关系图象如图乙所示。
则下列判断不正确的是()A.A图线是电阻R2的I-U关系图象B.电源电压为 18VC.R1的阻值是20ΩD.滑动变阻器R2的最大阻值为30Ω【答案】D【解析】【详解】A.由电路图可知,R1与R2串联,电压表V1测R1两端的电压,V2测R2两端的电压,电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时,电路中的电流最大,R1两端的电压最大,R2两端的电压为0;由图象可知,A为滑动变阻器R2的U−I关系图象,B为电阻R1的U−I图象,故A正确,不符合题意;B.当滑动变阻器接入电路中的电阻最大时,电路中的电流最小;由U−I图象可知,电路中的最小电流I=0.2A,R1两端的电压U1=4V,R2两端的电压U2=14V,因串联电路中总电压等于各分电压之和,所以,电源电压:U=U1+U2=14V+4V=18V故B正确,不符合题意;C.由I=UR可得,定值电阻R1的阻值R1=1UI=4V0.2A=20Ω故C正确,不符合题意;D.由I=UR可得,滑动变阻器的最大阻值:R2=2UI=14V0.2A=70Ω故D错误,符合题意。
2.如图所示电路,电源电压不变,闭合开关S ,当滑片P 置于变阻器的B 端时,电压表的示数为6V ,在10s 内定值电阻1R 产生的热量为36J ;当滑片P 置于变阻器的中点时,电压表的示数变化了2V 。
下列结果正确的是( )A .1R 先后两次消耗的电功率之比为9∶16B .滑动变阻器2R 的最大阻值为10ΩC .电源电压为12VD .1R 的阻值为10Ω 【答案】ABCD 【解析】 【分析】 【详解】由电路分析可知,定值电阻R 1与滑动变阻器R 2串联,电压表测R 2两端的电压,因串联电路中各处的电流相等,所以当滑片滑到B 端时,电路中电流为11226V U I R R == 因串联电路中总电压等于各分电压之和,则电源电压为111126V6V U I R U R R =+=⨯+ 当滑片滑到中点时,R 2接入电路的电阻变小,电压表示数应减小,即滑片滑到中点时,滑动变阻器两端电压为216V 2V 4V U U U =-∆=-=此时电路中的电流为2222222224V 8V2U U I R R R R ⨯==== 则电源电压为212128V4V U I R U R R =+=⨯+ 因电源的电压不变,则11226V 8V 6V 4V R R R R ⨯+=⨯+ 解得:R 1=R 2,则电源的电压为11111216V 6V 6V 6V 12V U I R U R R R R =+=⨯+=⨯+= 当滑片滑到B 点时,R 1两端电压为3112V 6V 6V U U U =-=-=由2U Q t R=可得,R 1的阻值为 2231(6V)10s 10Ω36JU R t Q ==⨯=因R 1=R 2,故R 2的最大阻值为10Ω,滑片在B 点时和滑片在中点时,电路中的电流之比为12226V 38V 4I R I R == R 1先后两次消耗的电功率之比为22211112221239()416P I R I P I R I ====() 故选ABCD 。
中考物理欧姆定律的计算问题提高练习题压轴题训练含答案解析
一、欧姆定律的计算问题难题易错题1.如图所示的电路中,电源电压保持不变,当开关S 1、S 2都闭合时,电流表的示数为0.3A ,电压表的示数为3V ;将电压表、电流表的位置互换,当开关S 1断开、S 2闭合,电流表的示数为0.2A ,则错误的是( )A .电压表、电流表的位置互换前R 1、R 2并联B .电源电压3VC .电阻R 1的阻值为10ΩD .电阻R 2的阻值为15Ω 【答案】D【解析】【分析】【详解】A .电压表、电流表的位置互换前,从图中可以看到,电流从电源正极流出,流过开关S 1,然后分成两部分电流,一部分电流流过电阻R 1,流过电流表、开关S 2,最后回负极,另一部分电流流过电阻R 2,流过开关S 2,最后回负极;可知R 1、R 2是并联的,A 正确,不合题意;B .由题意可知,电压表、电流表的位置互换前,这是一个并联电路,电压表并联在电阻R 1的两端,电压表的示数是3V ,根据并联电路中电压的规律可知,电源电压的大小是3V ,B 正确,不合题意;C .由题意可知,电压表的示数是3V ,即电阻R 1的电压是3V ,流过电阻R 1的电流大小是0.3A ,根据U R I=可知,电阻R 1的阻值大小 1113V 10Ω0.3AU R I === 电阻R 1的阻值大小是10Ω,C 正确,不合题意;D .将电压表、电流表的位置互换,当开关S 1断开、S 2闭合,两电阻串联在电路中,电流表测串联电路的电流,根据U R I=可知,电路中的总电阻大小是 3V 15Ω0.2AU R I ===总 两电阻串联,电阻R 2的阻值大小是21-15Ω-10Ω5ΩR R R ===总电阻R 2的阻值大小是5Ω,D 错误,符合题意。
故选D 。
2.如图所示,电源电压保持不变,只闭合开关S 1时,电压表V 的示数为U 1,电阻R 1消耗的功率P 1为1.8W ;只闭合开关S 2、S 3时,电压表V 的示数为U 2,电流表A 1和A 2的示数分别为I 1和I 2;所有开关都闭合时,电流表A 2的示数比I 2增加了0.9A ;已知12:1:3U U =,12:4:1I I =,则( )A .电阻R 2和R 3的比值为4:1B .电阻R 1的阻值为20ΩC .电源电压为20VD .电流表A 1示数I 1为2.4A【答案】BD【解析】【分析】【详解】只闭合开关S 1时,等效电路图如图甲所示:;只闭合开关S 2、S 3时,等效电路图如图乙所示:;所有开关都闭合时,等效电路图如图丙所示:;A .由图乙可知232312324 1U U R R R R I U I R R ++=== 所以233 1R R =…① 故A 不符合题意;BC .由图乙可知电压表测的是电源的电压,因为12:1:3U U =,所以由图甲可得11231 3R R R R =++ 即1232R R R =+…②由①②两式可得132R R =,所以22111123( 1.8)W U P I R R R R R ===++ 即2116.2U R =…③由图乙、丙可知220.9A I I '=+即10.9A U R =…④ 由③④两式可得R 1=20Ω,代入④式可得U =18V ;故B 符合题意,C 不符合题意; D .由图乙可得:电路的总电阻233331123333331334428R R R RR R R RR R R R⨯====⨯=++所以111880.9A 2.4A3338U U UIR RR===⨯=⨯=故D符合题意;故选BD。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
初三物理欧姆定律计算题专题练习(难度加深)————————————————————————————————作者:————————————————————————————————日期:欧姆定律典型题四、滑动变阻器电路1.如图所示,滑动变阻器上标有“20Ω 2A”字样,当滑片P 在中点时,电流表读数为0.24安,电压表读数为7.2伏,求: (1)电阻R 1和电源电压(2) 滑动变阻器移到右端时,电流表和电压表的读数。
2、在如图所示的电路中,电源电压为6伏且不变。
电阻R 1的阻值为10欧,滑动变阻器R 2上标有“20Ω 2A”字样,两电表均为常用电表。
闭合电键S ,电流表示数为0.2安。
求:(1)电压表的示数;(2)电阻R 2连入电路的阻值; (3)若移动滑动变阻器滑片P 到某一位置时,发现电压表和电流表中有一个已达满刻度,此时电压表和电流表的示数。
3、、如图所示,R 1=10Ω,滑动变阻器R 2的阻值变化范围是0~20Ω。
当滑片P 移至R 2的最左端时,电流表示数为0.6A 。
当滑片P 移至R 2的最右端时,电流表和电压表的示数各是多少?9、右图所示,R 1=10Ω,将滑动变阻器R 2的滑片置于右端,这时电压表、电流表的示数分别为10V 、0.2A 。
求:⑴、电阻R 1两端的电压;⑵、当移动滑动变阻器的滑片后电流表的示数如 右下图所示,求这时滑动变阻器接入电路的电阻。
10、右图所示,电源的电压为6V 保持不变,电阻R 1=5Ω,变阻器R 2的最大阻值是10Ω。
求:电流表、电压表的示数的变化范围。
11、如右图所示的电路中,R 1=30Ω,闭合开关S 后,滑动变阻器的滑片P 移动到a 端时,电流表的示数I 1=0.2A ;当滑动变阻器P 移动到b 端时,电流表的示数I 2=0.1Ω。
求:滑动变阻器ab 间的阻值 Rab 是多少?三、取值范围 滑动变阻器专项 1、如图所示,R 为一个滑动变阻器,其阻值范围是0~50Ω,若电压的示数为1.5V ,电流表的示数为0.75A ,R 1=10Ω,电源电压U=12V ,(1)则R 2?VUR 12R R 3AR 1SR 2PVA(2)如果电压表的量程为0~3V,电流表的量程为0~3A,为了保证两表的安全,滑动变阻器连入电路的电阻值最少不能小于多少?2、如右图,电源电压为18V,R2是0~50Ω的变阻器,合上S后,A表示数为0.5A,V表示数为5V,求⑴、R1和变阻器接入电路中部分的电阻是多少。
⑵、如果A表的量程是0~0.6A,V表的量程是0~15V,为了使电表不致被损坏,滑动变阻器接入电路的阻值不得小于多少?3、如图,电流表量程0~0.6A,电压表量程0~15V,电阻R0=30Ω,电路两端电压恒为24V,当滑动变阻器连入电路的电阻太小时,电路中的电流会超过电流表量程,当滑动变阻器连入电路的电阻太大时,变阻器两端电压会超过电压表量程,求:在不超过电表量程的情况下,滑动变阻器连入电路的电阻范围。
4、在如图所示的电路中,R2为0~50Ω的变阻器,合上开关后,V的示数为6V,A表的示数为2A,A1的示数为0.5A,求:①电阻R1的阻值;②变阻器R2连入电路部分的阻值;③如果A表的量程为0~3A,A1表的量程为0~0.6A,为了不使电表损坏,变阻器连入电路的阻值应在什么范围内?5、标有“4V 1 W”的小灯泡和“20Ω 1A”的滑动变阻器连接在图8所示的电路中,电源电压为6V,电流表量程为“O~O.6A”,电压表量程为“0~3V”. 为确保电路安全,闭合开关时,滑动变阻器接入电路的阻值变化范围应控制在什么样的范围内(不考虑温度对电阻的影响)?6、在图示的电路中,电源电压为30V,电阻R=30Ω,滑动变阻器的最大阻值为50Ω。
(1)滑动变阻器的滑片P由a端滑到b端的过程,电压表的最大读数是多少?(2)若改用电压表的量程为0-15V,要使它接在电路中不烧坏,滑动变阻器的滑片P只能在阻值多大的范围内滑动?(3)若把一只量程为0-0.6A的电流表接在图甲中的C、D两点上,如图乙所示,为了不损坏电流表和电压表,滑动变阻器的滑片P只有在阻值多大范围内滑动?7、如图所示电路中,R0为定值电阻,阻值为10Ω,R1为滑动变阻器,它的最大阻值是10Ω,电流表量程为0—0.6A,电压表的量程为0—3V,电源电压12V 保持不变。
为使电路能正常工作,定值电阻R x的阻值至少应为?V RPA8、(多选)如图所示,电源电压恒为24V ,小灯泡的规格为“6V 3W”,滑动变阻器R 1的最大阻值为60Ω,定值电阻R 2的阻值为12Ω。
电压表使用的量程为0~15V ,电流表使用的量程为0~0.6A 。
要求闭合开关后两电表的示数均不超过所选量程,灯泡正常工作(设灯丝电阻不变)。
下列说法正确的是: A .滑动变阻器接入电路的电阻允许调节的范围是24Ω~60ΩB .滑动变阻器的滑片在移动的过程中,电压表与电流表示数变化量的绝对值的比值始终为24ΩC .定值电阻R 2消耗电功率的最大值为4.32WD .电路总功率的变化范围是9W~12W9、如图所示,已知电源电压为6V ,R 1阻值为8Ω,变阻器R 3上标有“1A 20Ω”字样,电流表A 选取的量程为0~0.6A ,电压表V 选取的量程是0~3V.(1)当S 1和S 2均闭合时,电流表的示数为0.5A ,通过R 1的电流是0.4A ,则R 2的电阻值是多大?(2)当S 1闭合S 2断开时,请通过分析计算说明,变阻器R 3允许的取值范围.10.把标有“6V 3W”的小灯泡L 与最大阻值为100Ω的滑动变阻器R W 连接在总电压恒为18V 的电路中,如图4所示。
电流表和电压表选择的量程分别为“0~0.6A”和“0~15V”。
要求闭合开关S 后,两电表的示数均不超过所选量程的最大测量值,且灯泡L 两端电压不超过额定值(设灯丝电阻不变)。
求:(1)电路允许通过的最大电流? (2)电路消耗总电功率的最大值? (3)小灯泡L 消耗电功率的最小值? (4)滑动变阻器R W 允许调节的范围是?11如图5所示的电路中,电流表使用0.6A 量程,电压表使用15V 量程,电源电压为36V ,R 1为定值电阻,R 2为滑动变阻器,当R 2接入电路的电阻是24Ω时,电流表的示数是0.5A ,现通过调节R 2来改变通过R 1的 电流,但必须保证电流表不超过其量程,问:(1)R 1的阻值是多大?(2)R 2接入电路的阻值最小不能小于多少? (3)R 2取最小值时,电压表的读数是多大?12、右图所示的电路中,R 1=5Ω,滑动变阻器的规格为“1A 、20Ω”,电源电压为4.5V 并保持不变。
电流表量程为0~0.6A ,电压表的量程为0~3V 。
求:①为保护电表,则滑动变阻器的变化范围为多少?②当滑动变阻器R 2为8Ω时,电流表、电压表的示数分别为多少?R 2A VSR 3R 1S R 2R 1LS VL RP SA13、如右图示电源电压为9V,R1=3Ω,滑动变阻器R2的变化范围为0~20Ω,如果电流表采用0~0.6A量程,电压表采用0~3V量程,为了不使电流表、电压表损坏求滑动变阻器R2的取值范围。
14、如右图,电源电压为18V,R2是0~50Ω的变阻器,合上S后,A表示数为0.5A,V表示数为5V,求⑴、R 1和变阻器接入电路中部分的电阻是多少。
⑵、如果A表的量程是0~0.6A,V表的量程是0~15V,为了使电表不致被损坏,滑动变阻器接入电路的阻值不得小于多少?四、电路变化题1、如图2所示的电路中,电源电压是12V且保持不变,R1=R3=4Ω, R2=6Ω.试求:(1)当开关S1、S2断开时,电流表和电压表示数各是多少?(2)当开关S1、S 2均闭合时,电流表和电压表示数各是多少?2、如图所示,电源电压保持不变。
当开关S1闭合、S2断开时,电流表的示数为0.2A;当开关S1、S2都闭合时,电流表的示数为O.8A。
则电阻R1与R2的比值为?3.如图甲所示电路,滑动变阻器的最大阻值为R1=40Ω,电源电压及灯L的电阻保持不变。
当S1、S2均闭合且滑片滑到b端时,电流表A1、A2的示数分别为如图23乙、丙所示;当S1、S2均断开且滑片P置于变阻器的中点时,电流表A1的示数为0.4A,求:(1)电源的电压;(2)R2的电阻;(3)灯L的电阻;4、如图示的电路中,电源电压若保持不变,R1=4Ω,R2=6Ω。
⑴、如果开关S1、S2都断开时,电流表的示数为0.6A,那么电源电压是多大?⑵、如果开关S1、S2都闭合时,电流表的示数为2A,那么R3的阻值是多大?5、如右图所示,电路R1=10Ω,R2=20Ω,R0=20Ω,当图S 1闭合,S 2断开时,电压表的示数为3.0V ;当开关当S 1断开,S 2闭合时,电压表的示数为多少?6、如图14所示的电路,R=4Ω,另一个电阻Rx 和电源电压U 未知,当闭合开关S 2,而S 1、S 3断开时,电流表的示数为0.5A ;如果断开S 2,闭合开关S 1、S 3时,电流示数为2.25A 。
求:电阻Rx 的阻值。
五、方程解题1.如图所示,设电源电压保持不变,R 0=10Ω。
当闭合开关S ,滑动变阻器的滑片P 在中点C 时,电流表的示数为0.3A ,移动滑片P 至b 端时,电流表的示数为0.2A .则电源电压U 与滑动变阻器的最大阻值R 分别为 都少?2、如图所示, R 1=30欧姆, 滑动变阻器的滑片P 在中点时, 伏特表的示数为3伏, 滑片P 在b 端时, 伏特表的示数为4.5伏,•求电源电压和滑动变阻器的阻值?3、如图6所示电路中,已知R R R 1232023==Ω,,当开关S 接触点1时,电压表示数为5V ,当开关S 接触点2时,电压表示数为6V ,求电源电压U 和R R 23、的阻值各多大。
练习11.如图1所示电路,电源电压保持不变,当开关 断开与闭合时,电路中电流表的示数比是1∶3,则可知电阻 和 的阻值之比是( )A 、1∶3B 、1∶2C 、2∶1D 、3∶1 2.如图2所示电路,电源电压保持不变。
定值电阻 的阻值为4欧姆,定值电阻的阻值为20欧姆,电路中电压表和电压表的示数分别为5伏特和9伏特,则电阻 是( )A 、4欧姆B 、8欧姆C 、12欧姆D 、16欧姆3.如图3所示电路,电源电压保持不变。
当开关 闭合后,电路中电压表 的示数为4伏特,电压表的示数为6伏特;电路中电流表的示数为1安培,且当电阻 与 对换位置后,电压表 、电压表、电流表三表的示数均不发生改变,则( )A 、通过三个电阻 、、的电流之和是1安培B 、电阻=1欧姆C、电源电压为10伏特D、电阻两端的电压4伏特4.如图4所示电路,电源电压保持不变。
