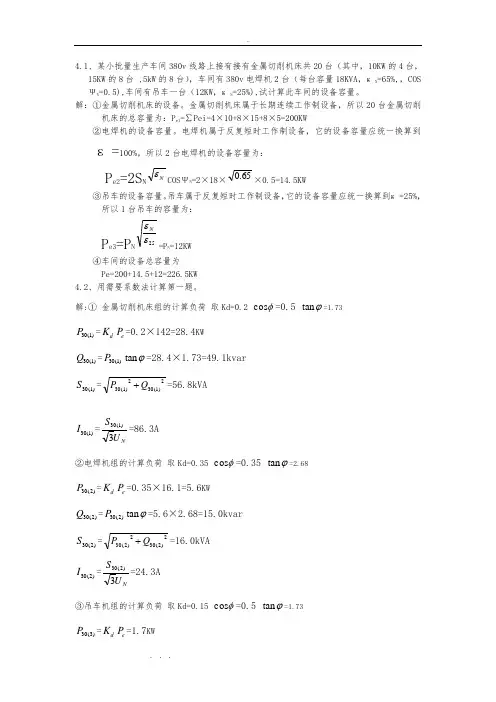

4.1、某小批量生产车间380v 线路上接有接有金属切削机床共20台（其中，10KW 的4台， 15KW 的8台 ,5kW 的8台），车间有380v 电焊机2台（每台容量18KVA ，ɛN =65%,，COS ΨN =0.5),车间有吊车一台（12KW ，ɛN =25%),试计算此车间的设备容量。
解：①金属切削机床的设备。
金属切削机床属于长期连续工作制设备，所以20台金属切削机床的总容量为：P e1=∑Pei=4×10+8×15+8×5=200KW②电焊机的设备容量。
电焊机属于反复短时工作制设备，它的设备容量应统一换算到ɛ=100%，所以2台电焊机的设备容量为： P e2=2S NNεCOS ΨN =2×18×65.0×0.5=14.5KW③吊车的设备容量。
吊车属于反复短时工作制设备，它的设备容量应统一换算到ɛ=25%，所以1台吊车的容量为：P e3=P N25εεN =P N =12KW④车间的设备总容量为 Pe=200+14.5+12=226.5KW 4.2、用需要系数法计算第一题。
解:① 金属切削机床组的计算负荷 取Kd=0.2 φcos =0.5 tan ϕ=1.73)1(30P =d K e P =0.2×142=28.4KW)1(30Q =)1(30P tan ϕ=28.4×1.73=49.1kvar )1(30S =2)1(302)1(30Q P +=56.8kVA)1(30I =NU S 3)1(30=86.3A②电焊机组的计算负荷 取Kd=0.35 φcos =0.35 tan ϕ=2.68)2(30P =d K e P =0.35×16.1=5.6KW )2(30Q =)2(30P tan ϕ=5.6×2.68=15.0kvar )2(30S =2)2(302)2(30Q P +=16.0kVA)2(30I =NU S 3)2(30=24.3A③吊车机组的计算负荷 取Kd=0.15 φcos =0.5 tan ϕ=1.73P =K P =1.7KW)3(30)3(30)3(30S =2)3(302)3(30Q P +=3.4kVA)3(30I =NU S 3)3(30=5.2A④全车间的总计算负荷 ∑K =0.830P =∑K ei P ∑=28.6KW30Q =∑K ei Q ∑=53.6kvar 30S =230230Q P +=60.8kVA 30I =NU S 330=92.4A 4.3、一机修车间的380v 线路上，接有金属切削机床电动机20台共60KW ，其K D1=0.2， COS Ψ1=0.5；另接通风机2台共10KW ， 其K D1=0.8，COS Ψ2=0.8；电炉1台5KW ， 其K D1=0.7， COS Ψ3=1.0；试求计算负荷（设同时系数为0.9）。
工厂供电试题及答案
工厂供电试题及答案一、选择题1. 工厂供电系统中，以下哪项不是主要的供电方式？A. 单相供电B. 三相三线制供电C. 三相四线制供电D. 直流供电答案：D2. 在工厂供电系统中，以下哪种设备主要用于电能的分配？A. 变压器B. 断路器C. 配电柜D. 电动机答案：C3. 工厂供电系统中，为了提高功率因数，通常采用哪种设备？A. 电容器B. 电感器C. 电阻器D. 二极管答案：A二、填空题4. 工厂供电系统的设计应遵循___________、___________、___________的原则。
答案：安全、可靠、经济5. 工厂供电系统的电压等级通常包括___________、___________和___________。
答案：高压、中压、低压6. 工厂供电系统中，短路是指电路中___________之间的意外连接。
答案：两个或多个导体三、简答题7. 简述工厂供电系统中无功功率和有功功率的区别。
答案：有功功率是指在电路中实际做功的功率，它与电路中的电流和电压的乘积成正比，并且与电流和电压之间的相位差有关。
无功功率则是由于电路中存在电感或电容元件，导致电流和电压之间存在相位差而产生的功率，它不做实际功，但在交流电路中是必要的，因为它提供了磁场能量的存储。
8. 描述工厂供电系统中过载保护和短路保护的作用。
答案：过载保护的作用是在电路中的负载超过设计值时，防止电动机或电气设备因长时间过载而损坏。
短路保护则是在电路发生短路时，迅速切断电源，以防止设备损坏和可能引起的火灾。
四、计算题9. 假设一个工厂供电系统，已知变压器的额定容量为500kVA，变压器的效率为0.9，求变压器的输出有功功率。
答案：变压器的输出有功功率 = 额定容量× 效率= 500kVA × 0.9 = 450kW10. 一个工厂供电系统在最大负荷时的电流为800A，如果供电线路的电阻为0.5Ω，求线路上的最大电压降。
答案：线路上的最大电压降 = 电流× 电阻= 800A × 0.5Ω = 400V五、论述题11. 论述工厂供电系统在设计时需要考虑的主要因素。
工厂供电(计算题)
1．试校验变电所380V 侧铝母线为LMY 母线的短路的热稳定度，已知此母线的短路保护动作时间为0.6s ，低压断路器的断路时间为0.1s ，母线正常运行时最高温度为55℃。
解：用θL =55℃查图3-13的铝导体曲线，查得对应的 ，A 2·s /m 而因此由式（3-62）可得用K k 去查图3-14的铝导体曲线可得 θk ≈110℃而由附录表11知，铝母线的θk·max =200℃>θk ，因此该母线满足短路热稳定度的要求。
2.某车间变电所装有一台10/0.4A 、1000kVA 的变压器。
已知变压器低压侧母线的三相短路电流)3(KI =16kA ，高压侧电流互感器变流比为100／5A ，继电器采用GL-5／lO 型，接成两相两继电器式。
试整定该继电器的动作电流、动作时限和速断电流倍数。
解：(1)过电流保护动作电流的整定取rel K =1.3，W K =1，re K =0.8，iK =100／5=20，max .L I =T N I .12=2×1000kV·A／A kV 5.115)103(=⨯其动作电流A A I OP 4.95.115208.013.1=⨯⨯⨯= 动作电流整定为9A 。
(2)过电流保护动作时限的整定车间变电所为终端变电所，其过电流保护的10倍动作电流的动作时限整定为0.5s 。
(3)电流速断保护速断电流倍数的整定取5.1=rel K ，A kA kV kV kA I k 64064.010/4.016max .==⨯=，速断电流 A A I qb 486402015.1=⨯⨯=因此速断电流倍数整定为：3.548==A n qb3.某机修车间380V 线路上，接有金属切削机床电动机20台共50kW （其中较大容量电动机有7.5kW1台，4Kw3台，2.2Kw7台），通风机2台共3kW ，电阻炉1台2kW 。
试用需要系数法确定此线路上的计算负荷。
工厂供电exercise供电1
习题
1-11 解：
G：UN.G=1.05×10=10.5 kV T1: U1N=10.5 kV
U2N=1.1×220=242 kV T2: U1N=10 kV
U2N=1.05×3=3.15 kV(=1.1×3=3.3 kV) T3: U1N=220kV
U2N=1.1×35=38.5 kV
S30 1581 .1 A 91.3A 3U N 3 10
当地最热月平均最高气温为35℃，查附表II-9 和II-10知，
LJ-16型铝绞线的允许载流量为 K Ial 0.88 325 286 A＞91.3A，
故满足发热条件。
（3）按机械强度进行校验
查表3-2知，10kV架空铝绞线的最小截面为25 mm2，不满足 机械强度条件。应采用LJ-95型铝绞线。
）
P30 K P30 0.9 (32 19.2 0.52317.735 46.75) 1
Q30 K Q30 0.9 (55.36 14.4 0.905 30.68 29) 1
S30 P302 Q320 104.592 117.312 157.16kVA
A
pL 800 4 500 (4 5) mm2 81.29mm2
U N U a
0.03210 296
初步选LJ-95型铝绞线。
（2）按发热条件进行校验
S30 (800 500)2 (600 300)2 1581.1kVA
线路的计算电流为：
I30
S30'
P3
2 0
(Q30
QC
)2
12002 (1402.8 840)2 1325.4kVA
工厂供电题库六-计算题
工厂供电题库六、计算题1、试确定下图所示供电系统中变压器T1和WL1、WL2的额定电压。
解：1）变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为6.3ｋＶ。
变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为121ｋＶ。
因此变压器Ｔ1的额定电压应为6.3／121ｋV。
2）线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为110ｋV。
3）线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
2、试确定下图中的供电系统中变压器T1、T2和线路TL1、TL2的额定电压。
解：1）变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。
变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。
因此变压器Ｔ1的额定电压应为10.5ｋV／242ｋV。
2）线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。
3）线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
3、计算题试确定下图中的供电系统中变压器T1、T2、T3一、二次侧的额定电压。
解：1）变压器Ｔ１的一次侧额定电压应与发电机Ｇ的额定电压相同，即为6ｋＶ。
变压器Ｔ1的二次侧额定电压为应比额定电压高5%为0.4ｋＶ。
2)变压器Ｔ2的一次侧额定电压应比发电机Ｇ的额定电压高5%，为6.3ｋＶ，Ｔ2的二次侧额定电压为应比线路额定电压高10%为121ｋＶ。
因此变压器Ｔ2的额定电压应为6。
3ｋV／121ｋV。
3)变压器Ｔ3的一次额定电压应与线路的额定电压相同，即为110ｋＶ，变压器Ｔ3的二次侧额定电压为应比线路额定电压高10%为11ｋＶ。
4、试确定下图所示供电系统中的变压器T1和线路WL1、WL2的额定电压？解：1)变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。
工厂供电题库六-计算题

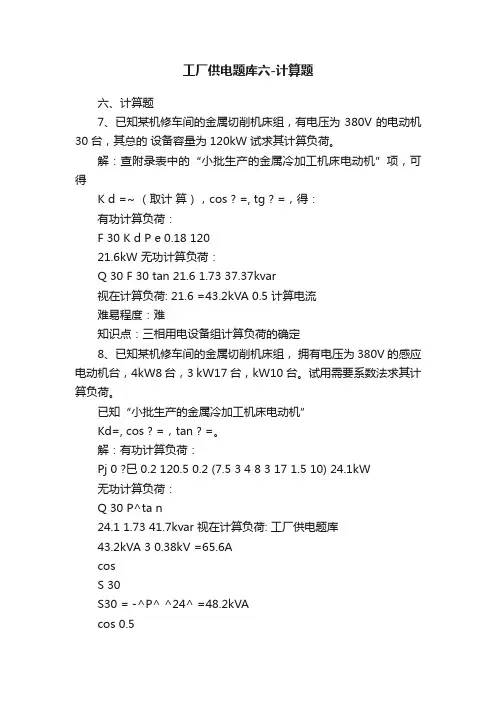

工厂供电题库六-计算题六、计算题7、已知某机修车间的金属切削机床组，有电压为 380V 的电动机30台，其总的设备容量为120kW 试求其计算负荷。
解：查附录表中的“小批生产的金属冷加工机床电动机”项，可得K d =~ （取计算），cos ? =, tg ? =，得：有功计算负荷：F 30 K d P e 0.18 12021.6kW 无功计算负荷：Q 30 F 30 tan 21.6 1.73 37.37kvar视在计算负荷: 21.6 =43.2kVA 0.5 计算电流难易程度：难知识点：三相用电设备组计算负荷的确定8、已知某机修车间的金属切削机床组，拥有电压为380V 的感应电动机台，4kW8 台，3 kW17台，kW10台。
试用需要系数法求其计算负荷。
已知“小批生产的金属冷加工机床电动机”Kd=, cos ? =，tan ? =。
解：有功计算负荷：Pj 0 ?巳 0.2 120.5 0.2 (7.5 3 4 8 3 17 1.5 10) 24.1kW无功计算负荷：Q 30 P^ta n24.1 1.73 41.7kvar 视在计算负荷: 工厂供电题库43.2kVA 3 0.38kV =65.6AcosS 30S30 = -^P^ ^24^ =48.2kVAcos 0.5难易程度：难知识点：三相用电设备组计算负荷的确定9、已知某机修车间的金属切削机床组，拥有电压为380V的感应电动机台，4 kW8 台，3 kW17台，kW10台。
试用二项式法求其计算负荷。
已知“小批生产的金属冷加工机床电动机”的b=,c=,x=5, cos ? =，tan ? =.解：设备组的总容量是：Pe (7.5 3 4 8 3 17 1.5 10) 120.5kWX台最大容量的设备容量为：Px=P5=x 3kW+2< 8kW=根据二项工的基本公式：有功计算负荷：F30 bP e cP x 0.14 120.5kW 0.4 30.5kW 29.1kW无功计算负荷：Q30 P30 tan 29.1kW 1.73 50.3kvar视在计算负荷:29 1=58.2kVA0.5计算电流:=88.4A难易程度：难知识点：三相用电设备组计算负荷的确定10、已知某一班电器开关制造工厂用电设备的总容量为380V,试估算该厂的计算负荷。
工厂供电方式试题及答案
工厂供电方式试题及答案一、选择题（每题2分，共20分）1. 工厂供电方式中，以下哪种不是常见的供电方式？A. 单相供电B. 三相供电C. 直流供电D. 交流供电答案：C2. 在工厂供电系统中，通常采用的电压等级是：A. 220VB. 380VC. 10kVD. 100kV答案：C3. 工厂供电系统中，以下哪种设备用于保护电路？A. 变压器B. 断路器C. 电容器D. 电感器答案：B4. 工厂供电系统中，以下哪种设备用于改变电压？A. 断路器B. 变压器C. 电容器D. 电感器答案：B5. 工厂供电系统中，以下哪种设备用于减少电压波动？A. 断路器B. 稳压器C. 电容器D. 电感器答案：C6. 工厂供电方式中，以下哪种方式可以提高供电的可靠性？A. 单回路供电B. 双回路供电C. 单相供电D. 三相供电答案：B7. 在工厂供电系统中，以下哪种设备用于限制电流？A. 变压器B. 断路器C. 电容器D. 电感器答案：D8. 工厂供电系统中，以下哪种设备用于改善功率因数？A. 变压器B. 断路器C. 电容器D. 电感器答案：C9. 工厂供电方式中，以下哪种方式可以减少线路损耗？A. 增加线路长度B. 减少线路长度C. 增加线路截面积D. 减少线路截面积答案：C10. 在工厂供电系统中，以下哪种设备用于隔离电源？A. 变压器B. 断路器C. 电容器D. 电感器答案：B二、填空题（每题2分，共20分）1. 工厂供电系统中，电压等级一般为______。
答案：10kV2. 工厂供电系统中，常用的保护设备是______。
答案：断路器3. 工厂供电系统中，用于改变电压的设备是______。
答案：变压器4. 工厂供电系统中，用于减少电压波动的设备是______。
答案：电容器5. 工厂供电方式中，提高供电可靠性的方式是______。
答案：双回路供电6. 工厂供电系统中，用于限制电流的设备是______。
答案：电感器7. 工厂供电系统中，用于改善功率因数的设备是______。
工厂供配电系统计算题【范本模板】
4.1、某小批量生产车间380v 线路上接有接有金属切削机床共20台（其中，10KW 的4台， 15KW 的8台 ，5kW 的8台)，车间有380v 电焊机2台（每台容量18KVA,ɛN =65%，，COS ΨN =0。
5)，车间有吊车一台（12KW ，ɛN =25%),试计算此车间的设备容量.解：①金属切削机床的设备。
金属切削机床属于长期连续工作制设备，所以20台金属切削机床的总容量为：P e1=∑Pei=4×10+8×15+8×5=200KW②电焊机的设备容量。
电焊机属于反复短时工作制设备,它的设备容量应统一换算到ɛ=100％,所以2台电焊机的设备容量为: P e2=2S NNεCOS ΨN =2×18×65.0×0。
5=14。
5KW③吊车的设备容量。
吊车属于反复短时工作制设备,它的设备容量应统一换算到ɛ=25%，所以1台吊车的容量为：P e3=P N25εεN =P N =12KW④车间的设备总容量为Pe=200+14.5+12=226.5KW 4。
2、用需要系数法计算第一题。
解：① 金属切削机床组的计算负荷 取Kd=0。
2 φcos =0.5 tan ϕ=1.73)1(30P =d K e P =0。
2×142=28。
4KW)1(30Q =)1(30P tan ϕ=28。
4×1.73=49。
1kvar )1(30S =2)1(302)1(30Q P +=56。
8kVA)1(30I =NU S 3)1(30=86。
3A②电焊机组的计算负荷 取Kd=0。
35 φcos =0。
35 tan ϕ=2.68)2(30P =d K e P =0。
35×16。
1=5.6KW )2(30Q =)2(30P tan ϕ=5.6×2.68=15。
0kvar )2(30S =2)2(302)2(30Q P +=16.0kVA)2(30I =NU S 3)2(30=24。
工厂供电计算题2
五、简答题（共4小题，共20分）1．电力负荷按重要程度分哪几级?（3分）各级负荷对供电电源有什么要求?（3分） 2．什么是年度最大负荷max P？（3分） 答3．供电系统对保护装置要求是什么？ （4分） 答：4．电力变压器并列运行必须满足哪些条件?（7分） 答：一、填空题（共15空，每空2分，共30分） 1. 0.2Hz 5％ 2. 频率3．正常工作电流 过负荷或短路电流 4．单相 三相 5．熔断器 6．中性点7．S N ＝3U N I N 8.带电 9.铁心10.高压 100 11.一次设备五、简答题（共4小题，共20分）1．电力负荷按重要程度分哪几级?（3分）各级负荷对供电电源有什么要求?（3分）答：一级负荷：中断供电将造成人员伤亡或在政治上经济上造成重大损失者，以及特别重要的负荷。
双电源供电，必要时增设应急电源。
二级负荷：是断供电，在政治、经济上造成较大损失者。
双电源供电，当负荷较小时可以专线供电。
三级负荷：不属于一、二级的负荷。
对供电电源无特殊要求。
2．什么是年度最大负荷max P？（3分）答：全年中负荷最大工作班内消耗电能最大的半小时的平均功率又叫半小时最大负荷P303．供电系统对保护装置要求是什么？ （4分） 答：选择性；速动性；可靠性；灵敏性。
4．电力变压器并列运行必须满足哪些条件?（7分） 答：（1）变压器的一、二次额定电压必须对应相等。
（2）变压器的阻抗电压（短路电压）必须相等。
（3）变压器的连接组别必须相同。
（4）变压器的容量尽量相同或相近，最大容量与最小容量之比不超过3：1。
六、计算题（每题10分，共20分） 1．某机修车间380V 线路上，接有金属切削机床电动机20台共50kW （其中较大容量电动机有7.5kW1台，4Kw3台，2.2Kw7台），通风机2台共3kW ，电阻炉1台2kW 。
试用需要系数法确定此线路上的计算负荷。
（金属切削机床K d =0.2，cos φ=0.5，tan φ=1.73；通风机K d =0.8，cos φ=0.8，tan φ=0.75；电阻炉K d =0.7，cos φ=1，tan φ=0；K ∑P =0.95, K ∑q =0.97 ） 解：先求各组的计算负荷（1） 金属切削机床组：由题中已知，K d =0.2，73.1tan ,5.0cos ==ϕϕP 30（1）=0.2×50=10kW Q 30（1）=10×1.73=17.3kvar（2） 通风机组： K d =0.8，75.0tan ,8.0cos ==ϕϕP 30（2）=0.8×3=2.4 kW Q 30（2）=2.4×0.75=1.8 kvar（3） 电阻炉： K d =0.7，0tan ,1cos ==ϕϕP 30（3）=0.7×2=1.4 kW Q 30（3）=0因此总的计算负荷为（取K ∑p =0.95，K ∑q =0.97） P 30=0.95×（10+2.4+1.4）=13.1 kW Q 30=0.97×（17.3+1.8+0）=18.5 kvar S 30=A kV A kV ⋅=⋅+7.225.181.1322I 30=AkVA kV 5.3438.037.22=⨯⋅2．有一条采用BLX-500型铝芯橡皮线明敷的220／380V 的三相五线制线路，线路计算电流为150A ，当地最热月平均最高气温为+30C ︒。
工厂供电习题
第六章—44、某10kV 电力线路，如下图所示。
已知TAl 的变流比为100／5A ，TA2的变流比为50／5A 。
WL1和WL2的过电流保护均采用两相两继电器式接线，继电器均为GL-15／10型。
KA1整定的动作电流为7A ，10倍动作电流的动作时限为ls 。
WL2的计算电流为28A ，WL2首端k-1点的三相短路电流为500A ，其末端k-2点的三相短路电流为160A 。
试整定KA2的动作电流和动作时限，并检验其保护灵敏度。
解：(1)整定KA2的动作电流取I max .L =2I 30=2×28A=56A，K rel =1.3，K re =0.8，K i =50／5=10，K w =1， I )2(OP =ireW RELk KK KI max .L =108.013.1⨯⨯A 56⨯=9.1A根据GL-15／10型继电器的规格，动作电流整定为9A 。
(2)整定KA2的动作时限确定KA1的实际动作时间，由于k-1点发生三相短路时KA1中的电流为I ')1(1-K =)1()1(i W KK I 1-k =201×500A=25AI ')1(1-K 对KA1的动作电流倍数为： n 1=)1(')1(1op k I I -=AA 725=3.6利用n 1=3.6和KA1已整定的时限t1=ls ，查附录表21-2的GL-15型继电器的动作特性曲线，得KA1的实际动作时间t '1≈1.6s。
KA2的实际动作时间应为：t '2= t '1-∆t=1.6s-0.7s=0.9sk-1点发生三相短路时KA2中的电流为：I ')2(1-K =)2()2(t W K K I 1-K =101×500A=50AI ')2(1-K 对KA2的动作电流倍数为：6.5950)2(/)2(12===-AA I I n OP k利用2n =5.6和KA2的实际动作时间/2t =0.9s ，查附录表21-2的GL-15型继电器的动作特性曲线，得KA2应整定的10倍动作电流的动作时限为2t ≈0.8s 。
工厂供电计算题答案解析
第一章1 2 3 4第二章 1 2 3 6 82-2 某机修车间,拥有冷加工机床52台，共200kw ；行车一台，共5.1kw(ε=15%)；通风机4台，共5kw ；点焊机3台，共10.5kw(ε=65%)。
车间采用220/380v 三相四线制（TN-C ）配电。
试确定该车间计算负荷P 30、Q 30、S 30和I 30。
解：①对于冷加工机床，P e =200kW ，K d =0.2,cos =0.5,tan =1.73P 30(1)=K d P e =0.2×200kW=40kW Q 30(1)=P 30tan =40×1.73kvar=69.2kvar ②对于行车组,P e =P N 25εεN=5.1%25%15=3.95Kw,K d =0.15, cos =0.5, tan=1.73P 30(2)= K d P e =0.15×3.95kW=0.59 kW Q 30(2)= P 30tan=0.59×1.73=1.02kvar③对于通风机组, P e = P N =5 kW, K d =0.8, cos =0.8, tan =0.75P 30(3)= K d P e =0.8×5Kw=4kW Q 30(3)= P 30tan=4×0.75kvar=3kvar④对于点焊机组, P e = P N 100N εε=10.5×%100%65=8.47 kW ，K d =0.35, cos =0.6, tan=1.33P 30(4)= K d P e =0.35×8.47 kW=2.96kW Q 30(4)= P 30tan=3.94 kvar=3.94 kvar取需要系数 K ∑p =0.9,K ∑q =0.95总的有功计算负荷为：P 30=（P 30(1)+P30(2)+P 30(3)+P 30(4)）×K ∑p =（40+0.59+4+2.96）×0.9 =42.8（kW ）总的无功计算负荷为：Q 30=（Q 30(1)+Q 30(2)+Q 30(3)+Q 30(4)）×K ∑q =（69.2+1.02+3+3.94）×0.95=77.3（kvar）视在计算负荷为：S30=2P+23030Q=223.8.42+77=84.9视在电流为：I30=S30/3U N=84.9/(1.732×0.38)=1292-3 有一380v三相线路，供电给35台小批生产的冷加工机床电动机，总容量为85kW，其中较大容量的电动机有7.5kW，4kW3台，3kW12台。
工厂供电计算题标准答案
第一章1 2 3 4第二章 1 2 3 6 82-2 某机修车间,拥有冷加工机床52台，共200kw;行车一台，共5。
1kw(ε=15%）；通风机4台，共5kw;点焊机3台，共10.5kw(ε=65%)。
车间采用220/380v 三相四线制（TN—C ）配电。
试确定该车间计算负荷P 30、Q 30、S 30和I 30.解:① 对于冷加工机床，P e =200kW ，K d =0。
2,cos φ=0.5,tan φ=1。
73P 30（1）=K d P e =0。
2×200kW=40kWQ 30(1）=P 30tan φ=40×1。
73kvar=69。
2kvar②对于行车组，P e =P N 25εεN =5.1%25%15=3。
95Kw ，K d =0.15， cos φ=0。
5， tan φ=1。
73 P 30（2）= K d P e =0。
15×3.95kW=0.59 kWQ 30（2）= P 30tan φ=0.59×1.73=1.02kvar③对于通风机组, P e = P N =5 kW, K d =0。
8， cos φ=0.8, tan φ=0.75P 30(3)= K d P e =0。
8×5Kw=4kWQ 30（3)= P 30tan φ=4×0.75kvar=3kvar④对于点焊机组， P e = P N 100Nεε=10.5×%100%65=8.47 kW ，K d =0。
35， cos φ=0。
6， tan φ=1.33P 30（4）= K d P e =0。
35×8.47 kW=2。
96kWQ 30（4）= P 30tan φ=3。
94 kvar=3.94 kvar取需要系数 K ∑p =0。
9,K ∑q =0.95总的有功计算负荷为：P 30=（P 30（1)+P30（2)+P 30（3)+P 30（4）)×K ∑p=（40+0。
工厂供电习题与答案
第 一 章1－12 电力系统接线如下图所示，试写出线路及各变压器高、低压绕组的额定电压。
题1－12附图【解答】1. 线路额定电压G 至变压器1T 、变压器3T 两段：6.3/1.05=6（kV ）； 3T 出线段：0.4/1.05=0.38（kV ）。
2. 变压器额定电压(高压绕组/低压绕组)1T ：6.3/242（kV ）( 6.0×1.05=6.3、220×1.1=242)；2T ：220/38.5（kV ）( 220×1.0=220、35.0×1.1=38.5)； 3T ：6.3/0.4（kV ）( 6.0×1.05=6.3、0.38×1.05=0.4)。
1－13 电力系统接线如下图所示，试写出发电机及各变压器高、低压绕组的额定电压。
题1－13附图【解答】解法参见题1－12的解答： 1.发电机G:10.5（kV ）；2.变压器T1:10.5/242(Kv)、T2：220/121/38.5(Kv)、T3：35/10.5(Kv)、T4：220/121kV 。
1－14 某有载调压变压器的电压为110±8×1.25％/11kV ，按最大和最小负荷时计算出的变压器低压侧归算到高压侧的电压侧分别为107 kV 和108 kV 。
若变压器低压侧最大和最小负荷时要求的电压分别为10.5kV 和10kV ，试选择其分接头。
【解答】 由题意，得1max (107/10.5)11112.095(kV)T U =⨯= 1min (108/10)11118.8(kV)T U =⨯=最大负荷时选择最接近max 1T U 的分接头为：110+2×1.25＝112.5kV ； 最小负荷时选择最接近min 1T U 的分接头为：110+7×1.25＝118.75kV ；拟选的分接头都在变压器的分接头范围内。
按所选分接头计算低压母线的实际电压如下： 2max 107(11/112.5)10.46(kV)U =⨯=2min 108(11/118.75)10.0(kV)U =⨯=所以，所选有载调压变压器的分接头：最大负荷时选择2档，最小负荷时选择7档，能够满足调压要求。
工厂供配电系统计算题
4.1、某小批量生产车间380v 线路上接有接有金属切削机床共20台（其中，10KW 的4台， 15KW 的8台 ,5kW 的8台），车间有380v 电焊机2台（每台容量18KVA ，ɛN =65%,，COS ΨN =0.5),车间有吊车一台（12KW ，ɛN =25%),试计算此车间的设备容量。
解：①金属切削机床的设备。
金属切削机床属于长期连续工作制设备，所以20台金属切削机床的总容量为：P e1=∑Pei=4×10+8×15+8×5=200KW②电焊机的设备容量。
电焊机属于反复短时工作制设备，它的设备容量应统一换算到ɛ=100%，所以2台电焊机的设备容量为： P e2=2S NNεCOS ΨN =2×18×65.0×0.5=14.5KW③吊车的设备容量。
吊车属于反复短时工作制设备，它的设备容量应统一换算到ɛ=25%，所以1台吊车的容量为：P e3=P N25εεN =P N =12KW④车间的设备总容量为Pe=200+14.5+12=226.5KW 4.2、用需要系数法计算第一题。
解:① 金属切削机床组的计算负荷 取Kd=0.2 φcos =0.5 tan ϕ=1.73)1(30P =d K e P =0.2×142=28.4KW)1(30Q =)1(30P tan ϕ=28.4×1.73=49.1kvar )1(30S =2)1(302)1(30Q P +=56.8kVA)1(30I =NU S 3)1(30=86.3A②电焊机组的计算负荷 取Kd=0.35 φcos =0.35 tan ϕ=2.68)2(30P =d K e P =0.35×16.1=5.6KW )2(30Q =)2(30P tan ϕ=5.6×2.68=15.0kvar )2(30S =2)2(302)2(30Q P +=16.0kVA )2(30I =NU S 3)2(30=24.3A③吊车机组的计算负荷 取Kd=0.15 φcos =0.5 tan ϕ=1.73P =K P =1.7KW)3(30)3(30)3(30S =2)3(302)3(30Q P +=3.4kVA)3(30I =NU S 3)3(30=5.2A④全车间的总计算负荷 ∑K =0.830P =∑K ei P ∑=28.6KW 30Q =∑K ei Q ∑=53.6kvar 30S =230230Q P +=60.8kVA 30I =NU S 330=92.4A 4.3、一机修车间的380v 线路上，接有金属切削机床电动机20台共60KW ，其K D1=0.2， COS Ψ1=0.5；另接通风机2台共10KW ， 其K D1=0.8，COS Ψ2=0.8；电炉1台5KW ， 其K D1=0.7， COS Ψ3=1.0；试求计算负荷（设同时系数为0.9）。
工厂供电供配电计算题
例 2.1 某小批量生产车间380V 线路上接有金属切削机床共20台（其中10.5kW-4台，7.5kW-8台，5kW-8台），车间有380V 电焊机2台（每台容量20kV A ，%65=N ε, 5.0cos =N ϕ），车间有吊车1台11kW ，%25=N ε），试计算此车间的设备容量。
解：（1）金属切削机床的设备容量金属切削机床属于长期连续工作制设备，所以20台金属切削机床的总容量为：∑=ei e P P 1kW 142585.785.104=⨯+⨯+⨯=（2）电焊机的设备容量电焊机属于反复短时工作制设备，它的设备容量应统一换算到%100=ε， 所以2台电焊机的设备容量：N N N e S P ϕεcos 22⨯=kW 1.165.065.0202=⨯⨯⨯=（3）吊车的设备容量吊车属于反复短时工作制设备，它的设备容量应统一换算到%25=ε， 所以1台吊车的容量为：kW 11253===N N N e P P P εε (4) 车间的设备总容量为：kW 169111.16142=++=e P例2.2 用需要系数法计算例2.1车间的计算负荷。
解：（1）金属切削机床组的计算负荷查表2.2取需要系数和功率因数为：73.1tan 5.0cos 2.0===ϕϕ，，d K根据公式（2-9）（2-10）（2-11）（2-12）有：kW 4.281422.0)1(30=⨯=P var k 1.494.2873.1)1(30=⨯=QkVA 8.561.494.2822)1(30=+=S A 3.8638.038.56)1(30=⨯=I （2）电焊机组的计算负荷查表2.2 取需要系数和功率因数为：68.2tan 35.0cos 35.0===ϕϕ，，d K 根据公式（2-9）（2-10）（2-11）（2-12）有：kW 6.51.1635.0)2(30=⨯=P kvar 0.1568.26.5)2(30=⨯=QkVA 0.160.156.522)2(30=+=S A 3.2438.0316)2(30=⨯=I（3）吊车组的计算负荷查表2.2取需要系数和功率因数为73.1tan 5.0cos 15.0===ϕϕ，，d K根据公式（2-9）（2-10）（2-11）（2-12）有：kW 7.115.011)3(30=⨯=P var k 9.273.17.1)3(30=⨯=QkVA 4.39.27.122)3(30=+=S A 2.538.034.3)3(30=⨯=I （4）全车间的总计算负荷 根据表2.3，取同时系数8.0=∑K ，所以全车间的计算负荷为：kW 6.28)7.16.54.28(8.030=++⨯=•=∑∑ei P K Pvar k 6.53)9.2151.49(8.030=++⨯=•=∑∑ei q Q K QkVA 8.606.536.282230=+=S A 4.9238.038.6030=⨯=I 例2.3 用二项式法计算例2.1车间的金属切削机床组的计算负荷。
工厂供电题库六计算题
工厂供电题库六、计算题1、试确定下图所示供电系统中变压器T1和WL1、WL2的额定电压。
解析：1）变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为6.3ｋＶ。
变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为121ｋＶ。
因此变压器Ｔ1的额定电压应为6.3／121ｋV。
2）线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为110ｋV。
3）线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
难易程度：易知识点：三相交流电网和电力设备的额定电压2、试确定下图中的供电系统中变压器T1、T2和线路TL1、TL2的额定电压。
解析：1）变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。
变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。
因此变压器Ｔ1的额定电压应为10.5ｋV／242ｋV。
2）线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。
3）线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
难易程度：中等知识点：三相交流电网和电力设备的额定电压3、计算题试确定下图中的供电系统中变压器T1、T2、T3一、二次侧的额定电压。
解析：1）变压器Ｔ１的一次侧额定电压应与发电机Ｇ的额定电压相同，即为6ｋＶ。
变压器Ｔ1的二次侧额定电压为应比额定电压高5%为0.4ｋＶ。
2)变压器Ｔ2的一次侧额定电压应比发电机Ｇ的额定电压高5%，为6.3ｋＶ，Ｔ2的二次侧额定电压为应比线路额定电压高10%为121ｋＶ。
因此变压器Ｔ2的额定电压应为6。
3ｋV／121ｋV。
3)变压器Ｔ3的一次额定电压应与线路的额定电压相同，即为110ｋＶ，变压器Ｔ3的二次侧额定电压为应比线路额定电压高10%为11ｋＶ。
