数字电路课程设计之乘法器
6位有符号补码阵列乘法器
6位有符号补码阵列乘法器一. 简介在计算机科学和数字电路设计中，6位有符号补码阵列乘法器是一种重要的电路组件。
补码是一种表示有符号数的编码方式，能够有效地表示负数。
本文将深入探讨6位有符号补码阵列乘法器的原理、设计和应用，并分享对该电路的观点和理解。
二. 原理1. 有符号补码表示有符号补码是一种在计算机中表示负数的常用编码方式。
在6位有符号补码中，最高位表示符号位，0代表正数，1代表负数。
其余位表示数值部分，通过取反加一的方式对负数进行编码。
2. 阵列乘法器阵列乘法器是一种用于执行乘法运算的电路。
6位有符号补码阵列乘法器能够以比较高的效率和较小的面积完成乘法运算。
其主要原理是将乘法运算拆分为多个部分，使用并行的方式进行计算，并最后将结果相加得到最终的乘积。
三. 设计1. 输入和输出6位有符号补码阵列乘法器一般包含两个输入，分别是被乘数和乘数，以及一个输出，即乘积。
被乘数和乘数的输入位数都为6位。
2. 乘法计算乘法计算是6位有符号补码阵列乘法器的核心部分。
它首先对乘数进行拆分，每一位与被乘数相乘，从而生成多个部分乘积。
接下来，对这些部分乘积进行累加，最后得到乘积的结果。
该阵列乘法器的设计需要考虑到乘法运算可能会出现的溢出和进位问题。
3. 控制逻辑6位有符号补码阵列乘法器还需要一些控制逻辑来控制乘法计算的顺序和结果的输出。
这些控制逻辑一般包括时钟信号、使能信号和清零信号等。
四. 应用1. 数字信号处理6位有符号补码阵列乘法器在数字信号处理领域得到广泛应用。
它能够高效地进行乘法运算，常用于滤波器等算法的实现。
2. 图像处理图像处理中经常需要进行像素之间的乘法运算，例如图像增强、滤波和特征提取等。
6位有符号补码阵列乘法器可以在图像处理中快速完成这些乘法运算。
3. 神经网络神经网络是人工智能领域的热门研究方向。
6位有符号补码阵列乘法器能够提供高效的乘法运算支持，可以在神经网络的训练和推理过程中扮演重要角色。
verilog简单乘法器

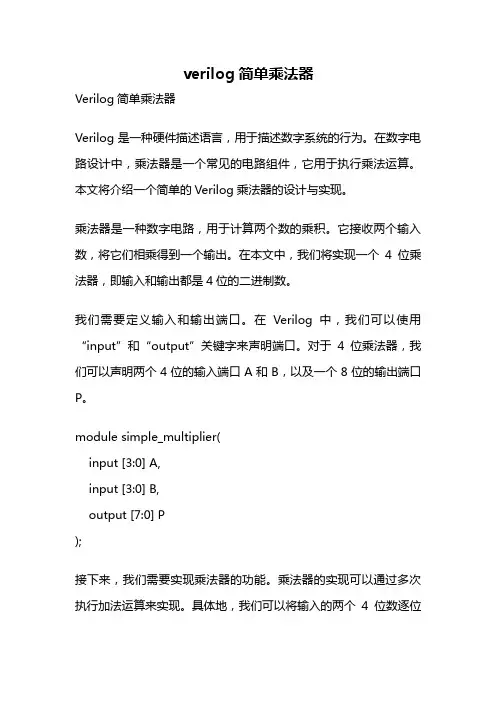

verilog简单乘法器Verilog简单乘法器Verilog是一种硬件描述语言，用于描述数字系统的行为。
在数字电路设计中，乘法器是一个常见的电路组件，它用于执行乘法运算。
本文将介绍一个简单的Verilog乘法器的设计与实现。
乘法器是一种数字电路，用于计算两个数的乘积。
它接收两个输入数，将它们相乘得到一个输出。
在本文中，我们将实现一个4位乘法器，即输入和输出都是4位的二进制数。
我们需要定义输入和输出端口。
在Verilog中，我们可以使用“input”和“output”关键字来声明端口。
对于4位乘法器，我们可以声明两个4位的输入端口A和B，以及一个8位的输出端口P。
module simple_multiplier(input [3:0] A,input [3:0] B,output [7:0] P);接下来，我们需要实现乘法器的功能。
乘法器的实现可以通过多次执行加法运算来实现。
具体地，我们可以将输入的两个4位数逐位相乘，然后将得到的部分乘积相加得到最终的乘积。
在Verilog中，我们可以使用“assign”关键字来执行赋值操作。
我们可以定义一些临时变量，用于存储部分乘积和最终乘积的结果。
然后，通过多次执行加法运算，将部分乘积相加得到最终乘积。
下面是一个实现4位乘法器的简单示例代码：reg [7:0] temp;reg [7:0] result;always @(*) begintemp = A[0] * B;result = temp;temp = A[1] * B;result = result + (temp << 1);temp = A[2] * B;result = result + (temp << 2);temp = A[3] * B;result = result + (temp << 3);endassign P = result;在上述代码中，我们使用了一个“always”块来执行乘法器的功能。
数电乘法器

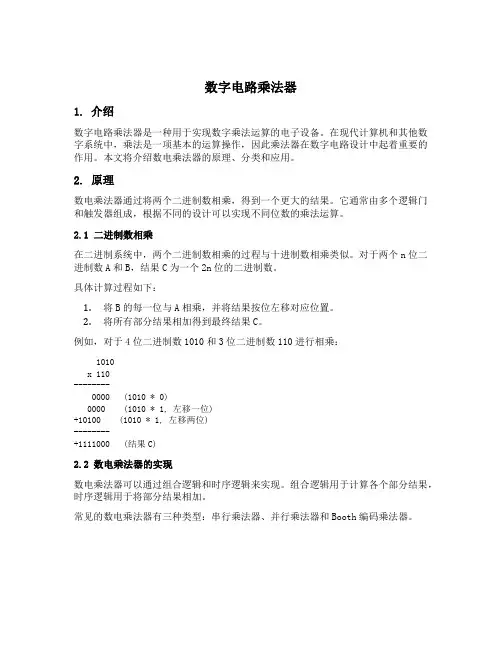

数字电路乘法器1. 介绍数字电路乘法器是一种用于实现数字乘法运算的电子设备。
在现代计算机和其他数字系统中，乘法是一项基本的运算操作，因此乘法器在数字电路设计中起着重要的作用。
本文将介绍数电乘法器的原理、分类和应用。
2. 原理数电乘法器通过将两个二进制数相乘，得到一个更大的结果。
它通常由多个逻辑门和触发器组成，根据不同的设计可以实现不同位数的乘法运算。
2.1 二进制数相乘在二进制系统中，两个二进制数相乘的过程与十进制数相乘类似。
对于两个n位二进制数A和B，结果C为一个2n位的二进制数。
具体计算过程如下：1.将B的每一位与A相乘，并将结果按位左移对应位置。
2.将所有部分结果相加得到最终结果C。
例如，对于4位二进制数1010和3位二进制数110进行相乘：1010x 110--------0000 (1010 * 0)0000 (1010 * 1, 左移一位)+10100 (1010 * 1, 左移两位)--------+1111000 (结果C)2.2 数电乘法器的实现数电乘法器可以通过组合逻辑和时序逻辑来实现。
组合逻辑用于计算各个部分结果，时序逻辑用于将部分结果相加。
常见的数电乘法器有三种类型：串行乘法器、并行乘法器和Booth编码乘法器。
2.2.1 串行乘法器串行乘法器是一种简单的乘法器，它按位进行计算。
每次计算一位，并将结果与进位一起传递给下一位。
由于每次只计算一位，所以速度较慢。
但是它的硬件实现相对简单，适用于低功耗和面积有限的应用。
2.2.2 并行乘法器并行乘法器是一种同时计算多个部分结果的乘法器。
它将输入数划分为多个部分，并使用多个逻辑门同时计算各个部分结果。
最后将所有部分结果相加得到最终结果。
并行乘法器具有较高的运算速度，但需要更多的硬件资源。
2.2.3 Booth编码乘法器Booth编码是一种优化的二进制乘法算法，可以减少乘法器的硬件复杂度。
Booth编码乘法器使用三位编码来表示部分结果，并通过查找表进行计算。
数字乘法器
数字乘法器
数字乘法器是一种用于执行数字乘法运算的电子电路。
它可以将两个输入数字相乘，并输出它们的乘积。
数字乘法器常用于计算机处理器、数字信号处理器和其他数字电路中。
数字乘法器的实现方式有多种，其中一种常见的实现方式是使用加法器和移位器的组合。
它通过将被乘数和乘数进行位移和加法运算，最终得到它们的乘积。
具体操作可以分为以下几个步骤：
1. 将被乘数和乘数分别拆分为若干位的二进制形式，通常是使用二进制补码表示。
2. 将被乘数的每一位与乘数的每一位进行逐位相乘。
3. 将每一位的乘积与对应位的进位相加，得到部分积。
4. 将所有部分积相加，得到最终的乘积。
除了基本的乘法操作，数字乘法器还可能包含其它功能和优化，如乘法运算溢出检测、乘积结果舍入、乘数对齐等。
不同的乘法器实现方式和设计技术会导致其性能、延迟和功耗等方面的差异。
总之，数字乘法器提供了一种有效的方式来进行大规模的数字乘法运算，广泛应用于各种数字系统和电子设备中。
eda乘法器课程设计
eda乘法器课程设计一、课程目标知识目标：1. 学生能理解EDA乘法器的基本原理和设计流程；2. 学生能掌握数字逻辑设计的基本方法，并运用Verilog HDL语言实现EDA 乘法器；3. 学生了解不同类型乘法器的优缺点，并能够进行比较和分析。
技能目标：1. 学生能够运用所学知识，独立完成EDA乘法器的原理图设计和代码编写；2. 学生能够利用相关软件工具进行仿真测试，验证乘法器的功能正确性和性能指标；3. 学生能够通过小组合作，共同解决乘法器设计过程中遇到的问题，提高团队协作能力。
情感态度价值观目标：1. 学生培养对数字电路设计的兴趣，增强学习电子信息的积极性；2. 学生在课程学习过程中，培养严谨的科学态度和良好的工程素养；3. 学生通过小组合作，培养团队精神，学会尊重和倾听他人意见，提高沟通表达能力；4. 学生能够认识到电子信息技术在国家发展和社会进步中的重要作用，增强社会责任感和使命感。
二、教学内容1. 数字逻辑设计基础：介绍逻辑门、组合逻辑电路和时序逻辑电路的基本原理，为乘法器设计奠定基础。
2. Verilog HDL语言：讲解Verilog的基本语法、数据类型和常用语句，使学生掌握用Verilog进行数字电路设计的方法。
3. EDA乘法器原理：分析并讲解不同类型的乘法器（如Booth乘法器、Wallace树等）的原理和结构，对比优缺点。
- 教材章节：第三章《数字系统的设计方法》4. 乘法器设计流程：- 设计原理图：指导学生根据乘法器原理绘制原理图；- 编写Verilog代码：指导学生使用Verilog语言实现乘法器功能；- 仿真测试：教授学生使用相关软件工具（如ModelSim）进行仿真测试，验证设计的正确性。
- 教材章节：第四章《数字系统的实现与验证》5. 小组讨论与实践：组织学生进行小组讨论，共同解决设计过程中遇到的问题，提高实际操作能力。
6. 性能分析与优化：指导学生分析乘法器的性能指标（如速度、面积等），探讨优化方案。
五位阵列乘法器logisim实验报告
五位阵列乘法器logisim实验报告引言：在数字电路设计中，乘法器是一种非常重要的电路。
为了实现高效的乘法运算，我们常常需要使用乘法器进行乘法操作。
本实验旨在使用五位阵列乘法器logisim进行乘法器的设计与实现。
设计与实现：本次实验中，我们使用logisim软件进行五位阵列乘法器的设计与实现。
首先，我们需要搭建一个五位的输入端，来输入待相乘的两个数。
然后，我们需要将输入的两个数分别与五个乘法器相连，以实现乘法运算。
每个乘法器都会将两个输入相乘得到一个结果，并输出给下一级电路。
在乘法器的设计中，我们使用了多个与门和全加器。
与门用于判断两个输入是否都为1，从而判断是否需要进行相乘操作。
全加器用于将两个输入相乘的结果相加，并输出给下一级电路。
通过多级的与门和全加器的连接，我们可以实现五位数的相乘运算。
结果与分析：经过实验，我们成功实现了五位阵列乘法器的设计与实现。
通过输入不同的五位数，我们可以得到相应的乘法结果。
在logisim软件中，我们可以直观地观察到乘法器的运行过程，以及每一级电路的工作情况。
本实验的设计与实现对于理解乘法器的工作原理具有重要的意义。
通过logisim软件的模拟，我们可以更好地理解数字电路的运行过程，并加深对乘法器的认识。
结论：通过本次实验，我们成功地设计与实现了五位阵列乘法器。
通过logisim软件的模拟，我们可以直观地观察乘法器的工作过程，并得到相应的乘法结果。
这对于理解乘法器的工作原理以及数字电路的设计与实现具有重要的意义。
通过本次实验，我们不仅加深了对乘法器的认识，同时也提高了对logisim软件的使用能力。
在未来的学习和工作中，我们可以更加熟练地使用logisim软件进行数字电路的设计与模拟。
参考文献：[1] logisim软件官方网站[2] 数字电路设计与实验教程，XX出版社，20XX年。
数字电路实验 乘法器
部分积移位相加乘法器算法
结论：
1、该算法共有四个重复运算周期
2、每个周期共有三步运算 a、求得Ni与M的乘积
b、将Ni与M的乘积与前一个周期右移的部分积之和相加
c、将第二步的结果右移一位得到新的部分积之和一个周期右移后的部分积之和相加。 触发器：加法器相加过程中会出现超过4bit的进位位，需将进位 位 通过触发器先寄存，然后通过移位寄存器的右输入端送入移 位寄存器。
控制器：接收时钟信号和乘法器开始运行的启动命令信号，向A， B两个移位寄存器发出清零、移位、保持（停止移位）等各种命 令信号。
1×4bit乘法器：实现Ni与M的乘积。
设备与器材
（1）电路与数字实验箱 （2）直流稳压电源 （3）万用表 （4）主要器材 YB3262型 DF1701S MF78 74LS194 74LS00 74LS283 74LS08 74LS160 74LS74 1台 1台 1只 2片 1片 1片 1片 1片 1片
数电课程设计四位二进制乘法器的设计与实现
四位二进制乘法器的设计与实现物理系光信息科学与技术专业1011202班 11011202181. 实验目的设计一个乘法器，实现两个四位二进制数的乘法。
两个二进制数分别是被乘数3210A A A A 和乘数3210B B B B 。
被乘数和乘数这两个二进制数分别由高低电平给出。
乘法运算的结果即乘积由两个数码管显示。
其中显示低位的数码管是十进制的；显示高位的数码管是二进制的，每位高位片的示数都要乘以16再与低位片相加。
所得的和即是被乘数和乘数的乘积。
做到保持乘积、输出乘积，即认为目的实现，结束运算。
2.总体设计方案或技术路线总体思路：将乘法运算分解为加法运算。
被乘数循环相加，循环的次数是乘数。
加法运算利用双四位二进制加法器74LS283实现，循环次数的控制利用计数器74LS161、数码74LS85比较器实现。
运算结果的显示有数码管完成，显示数字的高位（进位信号）由计数器74LS161控制。
技术路线：以54 为例。
被乘数3210A A A A 是5，输入0101；乘数3210B B B B 是4，输入0100.将3210A A A A 输入到加法器的A 端，与B 端的二进制数相加，输出的和被送入74LS161的置数端（把这个计数器成为“置数器”）。
当时钟来临，另一个74LS161（被称之为“计数器”）计1，“置数器”置数，返回到加法器的B 端，再与被乘数3210A A A A 相加……当循环相加到第四个时钟的时候，“计数器”计4，这个4在数码比较器74LS85上与乘数3210B B B B 比较，结果是相等，A=B 端输出1，经过反相器后变为0返回到被乘数输入电路，截断与门。
至此，被乘数变为0000，即便是再循环相加，和也不变。
这个和，是多次循环相加的和，就是乘积。
高位显示电路较为独立，当加法器产生了进位信号，CA 端输出了一个高电平脉冲，经过非门变为下降脉冲驱动74LS161计一次数，这个数可以通过数码管显示出来。
乘法器电路设计
乘法器电路设计1.引言在现代电子系统中，乘法器作为一种基本算术运算单元，广泛应用于信号处理、控制系统、通信等领域。
乘法器电路的设计直接关系到系统的性能、功耗和成本。
因此，对乘法器电路设计进行深入研究和优化具有重要意义。
本文将对乘法器的工作原理、电路实现以及性能优化进行详细阐述。
2.乘法器的工作原理乘法器的基本功能是将两个二进制数相乘，输出它们的积。
在二进制数中，每一位都表示一个权值，从低位到高位分别为2的0次方、2的1次方、2的2次方等。
因此，将两个二进制数相乘的过程可以看作是将其中一个数的每一位与另一个数相乘，然后相加得到最终结果。
为了实现这一功能，乘法器电路可以分为两部分：数据选择器和加法器。
数据选择器负责选择两个输入数中的每一位，并根据该位的权值将其相乘得到部分积。
加法器则将这些部分积相加得到最终结果。
具体来说，当乘数的一位为1时，与其对应的被乘数将被加到加法器的输入端；当乘数的一位为0时，加法器的输入端保持不变。
3.乘法器电路的实现根据上述工作原理，乘法器电路的实现可以采用多种方法。
其中，基于查找表（LUT）的方法是一种常用的实现方式。
LUT是一种存储固定输入和对应输出的存储器，通过查找表中的地址来获取相应的输出值。
在乘法器电路中，LUT 可以存储预先计算好的部分积，根据输入的乘数和被乘数的每一位，直接输出相应的部分积，从而避免了重复计算。
这样能够大大减小乘法器的硬件开销和计算时间，提高运算效率。
除了基于LUT的方法外，还可以采用其他实现方式，如组合逻辑电路、流水线乘法器和阵列乘法器等。
这些实现方式各有优缺点，需要根据具体应用场景和性能要求进行选择。
4.乘法器电路的性能优化为了提高乘法器的性能，可以从多个方面进行优化。
首先，可以采用高性能的触发器和数据总线来提高信号传输速度和降低功耗。
其次，可以优化查找表的地址编码方式，以减少存储空间和提高查询速度。
此外，可以通过采用并行处理技术来加快运算速度，例如将多个输入同时送入LUT中进行查找。
数字设计原理与实践_课程设计_乘法器
数字设计原理与实践课程设计题目名称:学生姓名:学号:指导老师:1.设计题目乘法器电路设计：设计一个乘法器，能够完成两个4位二进制无符号数的乘法运算。
2.设计目标设计一个乘法器，使之能完成两个4位的二进制数的乘法运算。
3.设计思路4位二进制数的乘法，按照十进制的乘法规则，可进行相应的运算。
比如a1a2a3a4和b1b2b3b4运算过程见右图。
如图所示，乘开之后，就产生了许多的两个二进制数相乘，即两个二进制数相与的过程。
如果利用合适的加法器把这些二进制数相与的结果进行合适的累加，最后即可得到4位二进制数相乘的结果。
也就是说4位二进制数的乘法可以分解成许多相与项相加（积之和）的形式，最后实现题目的要求。
4.设计电路推导由题可知，两个4位二进制数相乘结果位为8位。
其中a1b1可直接输出作为积的（第八位）最低位。
然后是a2b1与a1b2的和作为积的第七位，并且向前进位。
接着a3b1、a2b2、a1b3相加，此时可以用加法器级联，以此类推，所有的相与项都能加起来。
在加法器方面，选择4位二进制加法器74ls283。
74LS283的引脚图和逻辑原理图见上，可知，74LS283是4位二进制全加器。
两个加数输入端分别为A0~A3，和B0~B3，和为C0~C3，S1为进位输入端，S3为进位输出端。
了解了各引脚之后，我们计划使用三个74LS283，其中a1b1直接输出，不需要接入加法器。
然后a1b2、a1b3、a1b4分别接入第一个加法器的A0~A2端，a2b1、a2b2、a2b3、a2b4分别接第一个加法器的B0~B3接口。
这样第一个接口的输出端：和的最低位C0 就是a1b2+a2b1，所以直接输出就是最后乘积的第七位（次低位）。
现在讨论下两片74LS283的级联。
SUM的最低位是作为积的一位直接输出，然后后几位依次与下一个74238的输入A1~A4相连，就完成了两个74283的级联。
这样做的原理已在前面的讨论中给出，这里不做赘述。
乘法器vhdl课程设计
乘法器vhdl课程设计一、课程目标知识目标：1. 理解乘法器的原理及其在数字信号处理中的应用。
2. 掌握VHDL语言的基本语法和结构，能够使用VHDL进行简单的程序编写。
3. 学习并掌握利用VHDL设计乘法器的方法，理解其位运算和结构设计。
技能目标：1. 能够运用所学知识，独立设计并实现一个简单的乘法器VHDL程序。
2. 培养学生利用电子设计自动化（EDA）工具进行代码编写、仿真和测试的能力。
3. 提高学生的问题分析能力，学会使用VHDL解决实际的数字电路设计问题。
情感态度价值观目标：1. 培养学生对于电子信息和数字电路设计的兴趣，激发学生创新精神和探索欲望。
2. 增强团队合作意识，通过小组讨论和协作，提高学生之间的沟通能力和协作解决问题的能力。
3. 强化学生的工程伦理观念，了解所学技术在国家经济发展和国防建设中的重要性，树立正确的价值观。
本课程针对高年级电子信息工程及相关专业学生设计，结合学生已具备的基础知识和课程性质，以实践性和应用性为导向，旨在通过具体的乘法器VHDL课程设计，将理论知识与实践技能相结合，提升学生解决实际工程问题的能力。
通过本课程的学习，学生应能够展示出上述具体的学习成果。
二、教学内容1. 乘法器原理回顾：包括乘法器的基本工作原理，不同类型的乘法器结构对比，以及乘法器在数字信号处理中的应用。
- 相关教材章节：第三章“数字电路基础”，第5节“算术逻辑单元”。
2. VHDL语言基础：VHDL的基本语法，数据类型，信号与变量，运算符，顺序与并行语句，进程，实体和架构等。
- 相关教材章节：第五章“硬件描述语言VHDL”，第1-3节。
3. 乘法器的VHDL设计方法：- 位运算乘法器设计原理与实现。
- 流水线乘法器设计原理与实现。
- 相关教材章节：第五章“硬件描述语言VHDL”，第4节“VHDL设计实例”；第六章“数字信号处理器的硬件实现”，第2节“乘法器的硬件实现”。
4. EDA工具的应用：利用EDA工具进行VHDL代码的编写、编译、仿真和测试。
乘法器verilog设计的设计方法
乘法器verilog设计的设计方法【1.乘法器的Verilog设计概述】乘法器是数字电路设计中常见的组件，其作用是将两个二进制数相乘得到结果。
Verilog是一种通用的硬件描述语言，可以用于描述和实现数字电路。
乘法器的Verilog设计就是利用Verilog语言实现乘法器的功能。
【2.乘法器Verilog设计的基本原理】乘法器Verilog设计的基本原理是通过移位和相加操作实现两个二进制数的乘积。
典型的乘法器架构包括全加器、半加器和数据选择器等。
在全加器中，乘数和被乘数分别经过多次移位操作后与乘法器输出相加，从而得到最终结果。
【3.乘法器Verilog设计的实现步骤】乘法器Verilog设计的实现步骤如下：1) 确定乘法器的输入和输出：根据需求确定乘法器的输入信号，如乘数和被乘数，以及输出信号，如乘积。
2) 编写Verilog代码：利用Verilog语言编写乘法器的逻辑功能，包括移位、相加和数据选择等操作。
3) 仿真和验证：对编写好的Verilog代码进行仿真和验证，确保其功能正确。
4) 优化和调试：根据仿真结果对代码进行优化和调试，以提高性能和减少资源占用。
5) 下载和测试：将设计好的乘法器下载到目标硬件，进行实际测试。
【4.乘法器Verilog设计的优化策略】1) 优化代码结构：合理划分模块，减少模块间的耦合度，提高代码的可读性和可维护性。
2) 采用高效的算法：如布斯算法、Wallace树等，提高乘法器的运算速度。
3) 减少资源占用：通过合理分配信号位数、使用紧凑型数据结构等方法，降低硬件成本。
4) 电源和时序优化：针对功耗和时序要求，采用适当的电路设计和优化技术。
【5.乘法器Verilog设计的应用领域】乘法器Verilog设计广泛应用于各类电子设备和系统中，如数字信号处理、图像处理、通信系统等。
在这些领域，乘法器作为基本组件，为实现高速、高效、低功耗的数字信号处理提供了有力支持。
【6.总结与展望】乘法器Verilog设计是数字电路设计的重要内容。
乘法器课程设计
中文摘要在科技巨轮的飞速旋转下，当今数字技术应用在生活中可以说是无处不在。
信息技术型人才的需求与日俱增，为跟上时代数字发展的阔步迈进，保证为社会提供具有创新能力，能解决实际问题的高新型技术人才成为高等教育的首要任务之一。
数字电子技术正是应和当今教育趋势的一门必修基础课。
中规模集成电路及其应用，本身就是一种促进时代进步的优秀的数字逻辑设计作品，使用时只需适当地进行连接，就能实现预定的逻辑功能。
而且由于他们所具有的通用性、灵活性、及多功能性，使之除完成基本功能之外，还能以他们为基本器件组成各类逻辑部件和数字系统，有效地实现各种逻辑功能。
乘法器正是中规模集成电路应用中的典型代表，该设计根据乘法的运算原理为加法（即被乘数与乘数的拆项求积后的移位相加），通过键盘、优先编码器、移位寄存器、加法器、译码器和显示器等通过十进制数到二进制及BCD码的码实现数字电路的乘法可算及可视。
该设计电路不单用于单纯的乘法运算，亦是构成其他大规模集成电路的基本组成部分，完成在系统里实行符合该电路模块工作特性的分支操作。
关键词电力系统，集成电路，加法器，分支操作，寄存器目录课程设计任务书 (I)课程设计成绩评定表 (II)中文摘要 (III)1 设计任务描述 (1)1.1 设计题目 (1)1.2 设计要求 (1)1.2.1 设计目的 (1)1.2.2 基本要求 (1)1.2.3 发挥部分 (1)2 设计思路 (2)3 设计方框图 (3)4 各部分电路设计及参数计算 (4)4.1 键盘输入及寄存电路 (4)4.1.1键盘输入及寄存电路设计 (4)4.2乘法运算电路设计及其参数计算 (5)4.2.1电路设计 (5)4.2.2电路说明 (6)4.2.3参数计算 (6)4.3.1 电路设计 (7)4.3.2电路说明 (7)4.4显示电路设计 (8)4.5夜间照明电路 (8)5 工作过程分析 (9)6 元器件清单 (11)7主要元器件介绍 (12)7.1 双向移位寄存器74LS194 (12)7.1.1 74LS194的功能介绍 (12)7.1.2 74LS194的功能表 (12)7.2 超前进位全加器74HC283 (13)7.2.1 74HC283的工作原理介绍 (13)7.2.2 74HC283的功能表 (13)7.3 编码器74148N (14)7.3.1 74148N的工作原理 (14)7.3.3 74148N的状态表 (15)小结 (16)致谢 (17)参考文献 (18)附录 (19)A1逻辑电路图 (19)1 设计任务描述1.1 设计题目三位二进制数的乘法器1.2 设计要求1.2.1 设计目的（1）掌握乘法器的构成、原理与设计方法；（2）熟悉集成电路的使用方法。
组成原理课设阵列乘法器
组成原理课设阵列乘法器一、引言阵列乘法器是一种常用的数字电路，用于实现乘法运算。
在计算机和其他数字系统中，乘法运算是一项基本操作，因此阵列乘法器具有广泛的应用。
本文将详细介绍阵列乘法器的组成原理、工作原理和设计要点。
二、组成原理阵列乘法器由多个乘法单元组成，每个乘法单元负责一位乘法运算。
常见的阵列乘法器有二进制乘法器和十进制乘法器两种。
1. 二进制乘法器二进制乘法器采用二进制数的乘法算法，将乘法运算分解为多个位的乘法运算。
每个乘法单元由两个输入端和一个输出端组成。
输入端分别连接两个乘数的对应位，输出端连接乘积的对应位。
乘法单元内部采用逻辑门电路实现乘法运算。
2. 十进制乘法器十进制乘法器采用十进制数的乘法算法，将乘法运算分解为多个位的乘法运算。
每个乘法单元由四个输入端和两个输出端组成。
输入端分别连接两个乘数的对应位，输出端连接乘积的对应位。
乘法单元内部采用BCD码（二进制编码的十进制数）和逻辑门电路实现乘法运算。
三、工作原理阵列乘法器的工作原理与乘法运算的原理相同。
以二进制乘法器为例，假设有两个乘数A和B，每个乘数的位数为n。
阵列乘法器将乘法运算分解为n个位的乘法运算，每个位的乘法运算由一个乘法单元完成。
1. 二进制乘法器(1) 初始化：将所有乘法单元的输出置为0。
(2) 逐位运算：从最低位到最高位，依次对A和B的对应位进行乘法运算，并将结果累加到乘法单元的输出上。
(3) 输出结果：将所有乘法单元的输出按位连接起来，得到最终的乘积。
2. 十进制乘法器(1) 初始化：将所有乘法单元的输出置为0。
(2) 逐位运算：从最低位到最高位，依次对A和B的对应位进行乘法运算，并将结果累加到乘法单元的输出上。
同时，将进位信号传递给下一位的乘法单元。
(3) 输出结果：将所有乘法单元的输出按位连接起来，得到最终的乘积。
四、设计要点设计阵列乘法器时需要考虑以下几个要点：1. 乘法单元的选择：根据乘法运算的需求，选择合适的乘法单元。
电路中的乘法器设计
电路中的乘法器设计乘法器作为数字电路中重要的基本组件之一，被广泛应用于各种数字信号处理系统中。
乘法器的设计与优化对于提高性能、节省资源以及降低功耗都有着重要的价值。
一、乘法器的原理和分类乘法器是一种将两个输入信号相乘并输出结果的电路。
在数字电路中，乘法器有多种不同的实现方式，常见的有布斯乘法器、波尔久杰斯基乘法器以及Wallace树乘法器等。
布斯乘法器是一种基于二进制补码运算的乘法器。
它通过将两个输入信号逐位相乘，并将结果相加得到最终的乘积。
此种乘法器的优点是结构简单，实现方便，但缺点是速度相对较慢。
波尔久杰斯基乘法器是一种通过分解乘法运算来提高速度的乘法器。
它将两个输入信号分别展开成若干个中间变量，并通过特定的组合电路将这些变量相乘，并最终将结果相加得到最终的乘积。
该乘法器相比布斯乘法器具有更快的运算速度，但需要更多的硬件资源。
Wallace树乘法器则是一种通过并行计算实现高速乘法的乘法器。
它将输入信号分组，并通过特定的组合电路实现了并行计算的功能，从而大大提高了运算速度。
然而，该乘法器在实现过程中，需要大量的硬件资源，且相对复杂。
二、乘法器的设计优化在实际乘法器的设计过程中，往往需要考虑多个因素，如运算速度、资源利用率、功耗以及抗干扰能力等。
为了达到更好的设计效果，我们可以采取一些优化策略。
第一，使用合适的乘法算法。
不同的乘法算法在运算速度、资源利用率以及功耗等方面会有所不同，根据具体的应用需求选择合适的乘法算法是非常重要的。
第二，考虑并行计算。
众所周知，乘法操作是一个非常耗时的运算，可以通过并行计算的方式来提高运算速度。
比如，可以采用布斯树和Wallace树等并行计算的方法来实现高速乘法。
第三，精确控制电路延迟。
在进行乘法运算时，电路延迟是一个重要的因素，可以通过合理设计电路结构、选用合适的器件以及优化布线等方式来减少电路延迟，提高乘法器的运算速度。
第四，采用节能技术。
如今，节能已经成为电路设计不可忽视的因素之一。
四川大学数电课程设计(四位二进制无符号数乘法器 )
数字电子技术基础课程设计报告学院电气信息学院专业姓名学号设计题目四位二进制无符号数乘法器目录1 设计任务描述....................................... - 1 -1.1 设计描述...................................... - 1 -1.2 设计概述...................................... - 1 -2 通用器件实现....................................... - 1 -2.1 方案一与门和全加器组合逻辑电路............... - 1 -2.1.1 设计思路................................. - 1 -2.1.2 仿真测试................................. - 2 -2.1.3 优缺点分析............................... - 3 -2.2 方案二多种通用集成芯片组合逻辑电路 ........... - 3 -2.2.1 设计思路................................. - 3 -2.2.2 仿真测试................................. - 5 -2.2.3 优缺点分析............................... - 7 -3 使用硬件描述语言——Verilog实现.................... - 7 -3.1 设计目的...................................... - 7 -3.2 设计要求...................................... - 7 -3.3 硬件语言描述.................................. - 7 -3.4 BASY2板结果附图............................... - 9 -4 结论与心得体会.................................... - 11 -4.1结论 ......................................... - 11 -4.2心得体会 ..................................... - 11 -1 设计任务描述1.1 设计描述设计一个乘法器，实现两个四位二进制数的乘法。
数字电路课程设计之乘法器精选全文完整版
基于Verilog 的乘法器设计一、设计目标使用Verilog 语言实现4bit*4bit 乘法器设计，并使用Quartes 编写程序，使用modelsin 进行仿真验证设计二、基本原理2.1半加器半加器是为两输入两输出的加法电路，输入无进位，真值表如下图所示,输入X,Y,输出C,SX Y C S 0 0 0 0 0 1 0 1 1 0 0 1 111最简积之和式为 S=X`Y+XY`=X ○+Y;C=XY. 电路图为：2.2全加器全加器是为三输入两输出，输入存在进位，真值表如下图所示,输入X,Y,Z,输出C,SX Y Z C S 0 0 0 0 0 0 0 1 0 1 0 1 0 0 1 0 1 1 1 0 1 0 0 0 1 1 0 1 1 0 1 1 0 1 0 11111化简最简积之和式为：S=X`Y`Z+X`YZ`+XY`Z`+XYZ; C=XY+XZ+YZ; 通过使用半加器组成全加器进行化简为：S=Z(X`Y`+XY)+Z`(X`Y+XY`)=Z(X ○+Y)`+Z`(X ○+Y)=X ○+Y ○+Z123YX C123123Y X`X Y`123S123C123X YSguan tian liangC 的卡诺图如下图X YZ 00 01 11 10 0 0 0 1 0 1111按两两结合 C=XY+YZ+XZ 换一种结合方式 C= XY+XY`Z+X`YZ=Z(XY`+X`Y)+XY=Z(X ○+Y)+XY 电路图如下所示(使用两个半加器与一个或门)123123X Y123123SZ123C多位二进制加法实现 2.2.1 行波进位加法器B2A3B3C3C4C2C1C0S0S1S2S3FA FALL_ADD A1B2Cout 3Cin4S5FA FALL_ADD A1B2Cout 3Cin4S5FAFALL_ADDA1B2Cout 3Cin4S5FAFALL_ADD A1B 2Cout 3Cin4S5A0B0A1B1A2行波进位加法器优点在于结构逻辑简单，缺点速度很慢，在最坏情况下，进位必须从最低有效位传到最高有效加法器，假设同时给出所有加数位，则总的最长延迟为：CinSCinCout ABCout ADD t t n t t +⨯−+=)2(ABCoutt 为最低有效级上从A 或B 到Cout 的延迟，CinCoutt 为中间级上Cin 与Cout 的延迟，CinSt 为最高有效位上从Cin 到S 的延迟。
fpga课程设计乘法器
fpga课程设计乘法器一、课程目标知识目标：1. 让学生掌握FPGA的基本原理和结构，理解乘法器的设计方法。
2. 使学生了解数字信号处理中乘法运算的重要性，掌握乘法器的功能和应用。
3. 帮助学生掌握Verilog HDL语言编程，并能运用该语言设计简单的乘法器电路。
技能目标：1. 培养学生运用FPGA进行数字电路设计的能力，提高实际问题解决能力。
2. 培养学生运用Verilog HDL语言进行编程，实现特定功能的乘法器电路。
3. 培养学生进行团队协作，完成课程设计任务，提高沟通与协作能力。
情感态度价值观目标：1. 培养学生对FPGA技术及其应用的兴趣，激发学生的创新意识。
2. 培养学生严谨、务实的科学态度，养成勤奋、刻苦的学习习惯。
3. 增强学生的国家使命感和社会责任感，认识到我国在FPGA领域的发展潜力。
课程性质：本课程为电子工程与技术专业课程，以实践为主，理论联系实际。
学生特点：学生具备一定的电子电路基础和编程能力，对FPGA技术有一定了解。
教学要求：结合课程特点和学生特点，注重实践操作，提高学生的动手能力和创新能力。
在教学过程中，注重引导学生自主学习，培养团队协作精神。
通过课程学习，使学生能够独立完成乘法器的设计与实现，为后续相关课程打下坚实基础。
二、教学内容1. FPGA基本原理和结构复习：回顾FPGA的内部结构、工作原理以及配置技术，重点理解查找表（LUT）的原理和应用。
相关教材章节：第一章 FPGA概述。
2. 数字乘法器原理：介绍乘法器在数字信号处理中的应用，分析不同类型的乘法器设计方法，如并行乘法器、串行乘法器等。
相关教材章节：第三章 数字乘法器设计。
3. Verilog HDL语言编程基础：复习Verilog HDL的基本语法，重点掌握模块定义、数据类型、运算符和赋值语句等。
相关教材章节：第二章 Verilog HDL基础。
4. 乘法器设计实践：结合实际案例，引导学生利用Verilog HDL语言设计一个简单的乘法器电路，包括设计、仿真和综合。
乘法器eda课程设计
乘法器eda课程设计一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握乘法器的基本原理和操作方法；技能目标要求学生能够运用乘法器解决实际问题，并进行简单的故障排查；情感态度价值观目标要求学生培养对科学技术的兴趣和好奇心，增强创新意识和团队合作能力。
二、教学内容根据课程目标，本章教学内容主要包括乘法器的基本原理、结构与功能、操作方法、应用案例以及故障排查。
具体安排如下：1.第一节：乘法器的基本原理与结构，介绍乘法器的组成、工作原理和主要性能指标。
2.第二节：乘法器的功能与操作，讲解乘法器的各项功能及其操作方法。
3.第三节：乘法器在实际中的应用，分析乘法器在不同领域的应用案例。
4.第四节：乘法器的故障排查与维护，教授学生如何进行故障排查和日常维护。
三、教学方法本课程采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
讲授法用于讲解基本原理和操作方法；讨论法用于引导学生深入思考和探讨问题；案例分析法用于分析乘法器在实际中的应用；实验法用于让学生亲自动手操作，提高实践能力。
四、教学资源本课程所需教学资源包括教材、参考书、多媒体资料和实验设备。
教材和参考书用于提供理论知识，多媒体资料用于辅助教学，使学生更直观地了解乘法器的工作原理和操作方法。
实验设备则是学生进行实践操作的重要工具，包括各种类型的乘法器及其配件。
五、教学评估本课程的评估方式包括平时表现、作业和考试三个部分，以全面反映学生的学习成果。
平时表现主要考察学生的课堂参与度、提问和回答问题的情况；作业分为课后练习和项目任务，要求学生在规定时间内完成，以巩固所学知识；考试包括期中考试和期末考试，采用闭卷考试形式，覆盖课程所有知识点。
评估方式应客观、公正，能够全面反映学生的学习成果。
六、教学安排本课程的教学安排如下：共计16周，每周2课时。
教学地点为教室，教学进度安排合理、紧凑，确保在有限的时间内完成教学任务。
乘法器——精选推荐
乘法器⽬录⼀、实验⽬的 (1)⼆、实验原理 (1)三、实验内容 (1)四、实验条件 (3)五、实验步骤及仿真 (3)编码如下; (3)仿真如下： (5)六、收获与总结 (5)乘法器⼀、实验⽬的设计⼀个能进⾏两个⼗进制数相乘的乘法器，乘数和被乘数均⼩于100，通过按键输⼊，并⽤数码管显⽰，显⽰器显⽰数字时从低位向⾼位前移，最低位为当前显⽰位。
当按下相乘键后，乘法器进⾏两个数的相乘运算，数码管将乘积显⽰出来。
⼆、实验原理1、了解乘法器的⼯作原理。
2、了解复杂时序电路的设计流程。
三、实验内容1、乘数和被乘数的输⼊仍⽤数据开关K1-K10分别代表数字1、2、…、9、0，⽤编码器对数据开关K1~K10的电平信号进⾏编码，编码器真值表：数据开关电平信号编码器输出K1 K2 K3 K4 K5 K6 K7 K8 K9 K10 Q3 Q2 Q1 Q0↑0 0 0 0 0 0 0 0 0 0 ↑ 0 0 0 0 0 0 0 0 0 0 ↑ 0 0 0 0 0 0 0 0 0 0 ↑ 0 0 0 0 0 0 0 0 0 0 ↑ 0 0 0 0 0 0 0 0 0 0 ↑ 0 0 0 0 0 0 0 0 0 0↑ 0 0 0 0 0 0 0 0 0 0 ↑ 0 0 0 0 0 0 0 0 0 0 ↑ 0 0 0 0 0 0 0 0 0 0 ↑ 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 00 1 1 11 0 0 0 1 0 0 1 0 0 0 0⽤两个数码管显⽰乘数，两个数码管显⽰被乘数。
设置“相乘”信号mul，当乘数输⼊完毕后，mul有效使输⼊的乘数送寄存器模块寄存。
再输⼊被乘数，显⽰在另两个数码管上。
设置“等于”信号equal，当乘数和被乘数输⼊后，equal有效，使被乘数送寄存模块寄存，同时启动乘法摸块。
两数相乘的⽅法很多，可以⽤移位相加的⽅法，也可以将乘法器看成计数器，乘积的初始值为零，每⼀个时钟周期将被乘数的值加到积上，同时乘数减⼀，这样反复执⾏，直到乘数为零。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于Verilog 的乘法器设计一、设计目标使用Verilog 语言实现4bit*4bit 乘法器设计，并使用Quartes 编写程序，使用modelsin 进行仿真验证设计二、基本原理2.1半加器半加器是为两输入两输出的加法电路，输入无进位，真值表如下图所示,输入X,Y,输出C,SX Y C S 0 0 0 0 0 1 0 1 1 0 0 1 111最简积之和式为 S=X`Y+XY`=X ○+Y;C=XY. 电路图为：2.2全加器全加器是为三输入两输出，输入存在进位，真值表如下图所示,输入X,Y,Z,输出C,SX Y Z C S 0 0 0 0 0 0 0 1 0 1 0 1 0 0 1 0 1 1 1 0 1 0 0 0 1 1 0 1 1 0 1 1 0 1 0 11111化简最简积之和式为：S=X`Y`Z+X`YZ`+XY`Z`+XYZ; C=XY+XZ+YZ; 通过使用半加器组成全加器进行化简为：S=Z(X`Y`+XY)+Z`(X`Y+XY`)=Z(X ○+Y)`+Z`(X ○+Y)=X ○+Y ○+Z123YX C123123Y X`X Y`123S123C123X YSguan tian liangC 的卡诺图如下图X YZ 00 01 11 10 0 0 0 1 0 1111按两两结合 C=XY+YZ+XZ 换一种结合方式 C= XY+XY`Z+X`YZ=Z(XY`+X`Y)+XY=Z(X ○+Y)+XY 电路图如下所示(使用两个半加器与一个或门)123123X Y123123SZ123C多位二进制加法实现 2.2.1 行波进位加法器B2A3B3C3C4C2C1C0S0S1S2S3FA FALL_ADD A1B2Cout 3Cin4S5FA FALL_ADD A1B2Cout 3Cin4S5FAFALL_ADDA1B2Cout 3Cin4S5FAFALL_ADD A1B 2Cout 3Cin4S5A0B0A1B1A2行波进位加法器优点在于结构逻辑简单，缺点速度很慢，在最坏情况下，进位必须从最低有效位传到最高有效加法器，假设同时给出所有加数位，则总的最长延迟为：CinSCinCout ABCout ADD t t n t t +⨯−+=)2(ABCoutt 为最低有效级上从A 或B 到Cout 的延迟，CinCoutt 为中间级上Cin 与Cout 的延迟，CinSt 为最高有效位上从Cin 到S 的延迟。
2.2.2超前进位加法器Gi 123123BiAi 123123PiSiCi123Ci+1从上图可以得到以下表达式Pi=Ai ○+Bi ； Gi=AiBi ；可以得到输出与进位表达Si=Pi ○+Ci ； Ci+1=Gi+PiCi ；Gi 为进位产生，不管输入进位Ci 为什么，只要Ai 与Bi 为1时，它将产生进位。
Pi 称为进位传输，因为它与从Ci 到Ci+1的进位传输有关输入进位=0C 0001C P G C +=001011000111112)(C P P G P G C P G P G C P G C ++=++=+=0012012122111222223)(C P P P G P P G P G C P G P G C P G C +++=++=+=0012301231232333334C P P P P G P P P G P P G P G C P G C ++++=+=注意C4并不需要等待C3，实际上C4,C3,C2,C1同时传输 超前进位产生的电路逻辑图123412341234512345123456G2G3C0P3P2G0123123123P11231231234P012345123456C1C2C3C4G11234带超前进位的四位加法器P0A0S1S2S3C0P1A1G1123123B1A2P2G2123123B2123A3P3G3123123B3123123123C0C1C2C3C4G0P0G1C0P1P0G2C1P1P2C2超前进位产生电路U?CLAP31G32P23G24P15G16P07G08C09C010C111C212C313C414P2G3C3P3P3S0123G0123B02.3乘法器原理：2*2位普通二进制乘法器与十进制数乘法操作类似如下图B0 B1 A0 A1A1B0 A1B1A0B0 A0B1 C3C2 C1 C02*2乘法器中HF 为半加器123123123123A1A0B0B1B0B1A1B0A1B1C0A0B1A0B0HAa1b2s 3c4HAa1b2s3c4C1C2C3多位二进制乘法器的组合电路可以用类似方式来构造.一位乘数和被乘数的每位相与，乘数多少位就有多少级门电路。
每一级与门的二进制输出与前一级的部分积相加，产生一个新的部分积。
最后一级就是乘积。
对于J 位乘数和K 位被乘数，我们需要J*K 个与门和（J-1）个K 位加法器来产生J+K 位的乘积4bit*4bit 乘法器逻辑图如下图所示C2C7123123123B0B1123B2B3A3四位加法器A 01A 12A 23A 34B 05B 16B 27B 38C 09C 110C 211C 312C 413C1四位加法器A 01A 12A 23A 34B 05B 16B 27B 38C 09C 110C 211C 312C 4130B0123123123123B0B1B1B2123123123123B1B0B3B2A2B3B2四位加法器A 01A 12A 23A 34B 05B 16B 27B 38C 09C 110C 211C 312C 413B3A0A1123C3C0C4123C5123C6123三、程序结构3.1半加器程序设计module Half_Add (a,b,s,c); input a,b; outputs,c;assign s=a ^ b;assignc=a & b;endmodule 3.2全加器程序设计//module Fall_Add (cin,a,b,s,cout); // input cin,a,b; // output s,cout;//assign{cout,s}=a+b+cin;//endmodule//调用半加器实现全加器 module Fall_Add (cin,a,b,s,cout); input cin,a,b;outputs,cout;wire w1,w2,w3;Half_Add U1 ( .s(w1),.c(w2),.a(a),.b(b));Half_Add U2 ( .s(s),.c(w3),.a(w1),.b(cin));or U3 (cout,w3,w2);endmodule3.3超前进位产生电路程序设计module carry_look (C0,P0,G0,P1,G1,P2,G2,P3,G3,C1,C2,C3,C4);input C0,P0,G0,P1,G1,P2,G2,P3,G3;output C1,C2,C3,C4;assign C1=G0|(P0&C0);assign C2=G1|(P1&G0)|(P1&P0&C0);assign C3=G2|(P2&G1)|(P2&P1&G0)|(P2&P1&P0&C0);assign C4=G3|(P3&G2)|(P3&P2&G1)|(P3&P2&P1&G0)|(P3&P2&P1&P0&C0);endmodule3.4 超前进位全加器程序设计module carry_look_add(A,B,Cin,Cout,S);input [3:0] A,B;input Cin;output [3:0] S;output Cout;wire v1,v2,v3,v4,v5,v6,v7,v8;wire o1,o2,o3;Half_Add H1(.a(A[0]),.b(B[0]),.s(v2),.c(v1));Half_Add H2(.a(A[1]),.b(B[1]),.s(v4),.c(v3));Half_Add H3(.a(A[2]),.b(B[2]),.s(v6),.c(v5));Half_Add H4(.a(A[3]),.b(B[3]),.s(v8),.c(v7));carry_lookCL1(.C0(Cin),.P0(v2),.G0(v1),.P1(v4),.G1(v3),.P2(v6),.G2(v5),.P3(v8),.G3(v7),.C1(o1),.C2(o2),.C3(o3),.C4(Cout));xor (S[0],Cin,v2);xor (S[1],o1,v4);xor (S[2],o2,v6);xor (S[3],o3,v8);endmodule3.5 4bit*4bit乘法器程序设计module mul (A,B,S);input [3:0] A,B;output[7:0] S;wire [3:0] v,w,z,x;wire [4:0] d,d1,d2;not no1 (w[3],1'd1);and (S[0],A[0],B[0]);and (w[0],A[0],B[1]);and (w[1],A[0],B[2]);and (w[2],A[0],B[3]);and (v[0],A[1],B[0]);and (v[1],A[1],B[1]);and (v[2],A[1],B[2]);and (v[3],A[1],B[3]);carry_look_add cla1 (.A(v),.B(w),.Cin(0),.Cout(d[4]),.S(d[3:0]));assign S[1]= d[0];and (z[0],A[2],B[0]);and (z[1],A[2],B[1]);and (z[2],A[2],B[2]);and (z[3],A[2],B[3]);carry_look_add cla2 (.A(d[4:1]),.B(z),.Cin(0),.Cout(d1[4]),.S(d1[3:0]));assign S[2]=d1[0];and (x[0],A[3],B[0]);and (x[1],A[3],B[1]);and (x[2],A[3],B[2]);and (x[3],A[3],B[3]);carry_look_add cla3 (.A(d1[4:1]),.B(x),.Cin(0),.Cout(d2[4]),.S(d2[3:0]));assign S[7:3]=d2[4:0];endmodule3.6 Verilog测试平台语言编写`timescale 1ns/1psmodule mul_tb();reg[3:0] A,B;wire [7:0] S;mul mu (.A(A),.B(B),.S(S));initial begin#10 A=4'd0;B=4'd0;#10 A=4'd11;B=4'd1;#10 A=4'd10;B=4'd12;#10 A=4'd11;B=4'd4;#10 A=4'd15;B=4'd15;#100$stop;endendmodule四、RTL_view4.1整体结构4.2 超前进位全加器结构4.3超前进位产生电路结构4.4半加器程序结构五、仿真结果对比仿真结果与理论计算，此实验成功六、结语本次课程设计加强了加法器的基本模块熟悉程度，使用半加器，全加器，超前进位加法器实现一个4bit*4bit乘法器，此次实验非常重要，具有非常高的理论性极大的锻炼了动手能力;本次课设使用Verilog 语言在quartus-ii软件调试，最终在modelsim实现，感觉老师的支持，在调试过程中犯了许多小问题，如将英文逗号写成中文逗号将调试不能通过。
