简述惯性导航的原理和应用

简述惯性导航的原理和应用

简述惯性导航的原理和应用1. 原理惯性导航是一种基于惯性力学和运动传感器原理的导航系统,主要通过测量物体的加速度和角速度来计算位置、速度和方向的变化。

其原理基于牛顿第二定律和角动量守恒定律。

1.1 牛顿第二定律牛顿第二定律描述了物体的运动与作用力之间的关系。

根据牛顿第二定律,物体的加速度等于作用在物体上的合力与物体质量的比值。

在惯性导航中,合力可以表示为外部作用力和惯性力的叠加。

1.2 角动量守恒定律角动量守恒定律指出,对于一个没有外力作用的物体,其角动量保持不变。

在惯性导航中,通过测量物体的角速度,可以根据角动量守恒定律计算物体的旋转状态和角度变化。

1.3 运动传感器惯性导航系统通过运动传感器来测量物体的加速度和角速度。

常用的运动传感器包括加速度计和陀螺仪。

加速度计用于测量物体的线性加速度,而陀螺仪则用于测量物体的角速度。

2. 应用惯性导航广泛应用于航空航天、汽车导航、无人机、虚拟现实等领域,具有以下几个主要的应用:2.1 航空航天在航空航天领域,惯性导航系统被用于飞行器的导航和姿态控制。

通过对飞行器的加速度和角速度进行准确测量,并结合飞行器的起始状态,可以实时计算飞行器的位置、速度和朝向,实现高精度的自主导航。

2.2 汽车导航在汽车导航中,惯性导航系统广泛应用于汽车定位、车载导航和安全驾驶等方面。

通过测量车辆的加速度和角速度,并结合车辆的初始状态,可以实时计算车辆的位置、速度和方向,提供准确的导航指引和驾驶辅助功能。

2.3 无人机惯性导航在无人机上的应用越来越广泛。

通过内置的惯性导航系统,无人机可以实现精确的定位和导航功能,以及飞行姿态的实时控制。

惯性导航系统可以提供稳定的飞行性能,并适应复杂环境下的飞行任务。

2.4 虚拟现实在虚拟现实技术中,惯性导航可以用于追踪用户的头部和身体运动,以实现沉浸式的虚拟体验。

通过将惯性导航系统与虚拟现实设备结合,用户可以自由移动、转动和倾斜,从而实现更真实、更逼真的虚拟环境。

惯性导航仪的工作原理

惯性导航仪的工作原理

惯性导航仪的工作原理引言概述:惯性导航仪是一种用于飞行器、舰船、导弹等载具的导航设备,它能够通过测量载具的加速度和角速度来确定载具的位置、速度和方向。

惯性导航仪具有高精度、独立性强等优点,被广泛应用于航空航天领域。

一、惯性导航仪的基本原理1.1 惯性导航仪的加速度测量原理惯性导航仪内置加速度计,通过测量载具的加速度来确定载具的运动状态。

当载具发生加速度变化时,加速度计会产生相应的电信号,进而计算出载具的加速度值。

1.2 惯性导航仪的角速度测量原理惯性导航仪内置陀螺仪,通过测量载具的角速度来确定载具的旋转状态。

陀螺仪会产生相应的电信号,用于计算载具的角速度值。

1.3 综合加速度和角速度信息惯性导航仪会综合加速度和角速度信息,通过积分计算出载具的位置、速度和方向,从而实现导航功能。

二、惯性导航仪的误差补偿原理2.1 零偏误差补偿惯性导航仪存在零偏误差,需要进行零偏误差补偿。

通过定期校准零偏误差,可以提高导航仪的准确性。

2.2 温度漂移补偿惯性导航仪的性能会受到温度的影响,需要进行温度漂移补偿。

通过传感器内部的温度补偿电路,可以减小温度对导航仪的影响。

2.3 震动干扰抑制惯性导航仪在运动过程中会受到震动干扰,需要进行震动干扰抑制。

通过滤波算法和信号处理技术,可以减小震动对导航仪的影响。

三、惯性导航仪的工作模式3.1 静态模式在载具住手运动时,惯性导航仪处于静态模式。

此时,导航仪主要通过加速度计和陀螺仪测量载具的姿态和位置。

3.2 动态模式在载具运动时,惯性导航仪处于动态模式。

此时,导航仪主要通过积分计算出载具的位置、速度和方向。

3.3 切换模式惯性导航仪可以根据载具的运动状态自动切换不同的工作模式,以确保导航的准确性和稳定性。

四、惯性导航仪的应用领域4.1 航空领域惯性导航仪被广泛应用于飞机、直升机等航空器上,用于实现飞行导航和飞行控制。

4.2 舰船领域惯性导航仪也被应用于舰船上,用于实现航行导航和姿态控制。

惯性导航的原理

惯性导航的原理

惯性导航的原理惯性导航是一种基于惯性传感器测量的导航技术,它可以独立于外界参考,为导航系统提供必要的位置、速度和姿态信息。

惯性导航系统主要由加速度计和陀螺仪组成,通过测量加速度和角速度来推算出位置、速度和姿态等相关信息。

惯性导航的原理可以分为两个方面:加速度计和陀螺仪。

一、加速度计:加速度计是惯性导航系统中的一个重要传感器,它能够测量物体在三维空间中的加速度。

加速度计的工作原理是基于牛顿第二定律,通过测量物体受到的惯性力大小来推算出物体的加速度。

加速度计通常采用压电效应或微机械系统(MEMS)技术来实现测量。

当一个物体处于静止状态时,加速度计可以测量出物体所受到的地心引力加速度,即9.8米/秒²。

当物体发生运动时,加速度计可以测量出物体除地心引力之外的其他加速度。

通过对加速度的积分,可以得到物体的速度和位置信息。

然而,由于加速度测量中存在累积误差和噪声,积分过程会导致速度和位置信息的漂移。

二、陀螺仪:陀螺仪是另一个重要的惯性导航传感器,它能够测量物体在三维空间中的角速度。

陀螺仪的工作原理是基于陀螺效应,即物体在旋转时会产生角动量。

陀螺仪通过测量角动量的大小和方向来推算出物体的角速度。

陀螺仪通常采用悬挂式陀螺或光纤陀螺等技术来实现测量。

陀螺仪具有高精度和高灵敏度的特点,可以提供准确的角速度信息。

通过对角速度的积分,可以推算出物体的姿态信息,比如俯仰角、滚转角和偏航角等。

综合应用加速度计和陀螺仪的测量结果,惯性导航系统可以实现导航信息的获取。

加速度计提供了物体的加速度,而陀螺仪提供了物体的角速度,通过对加速度和角速度的积分,可以得到物体的速度和位置信息。

此外,陀螺仪还可以提供物体的姿态信息。

然而,惯性导航系统存在一定的问题和挑战。

首先,加速度计和陀螺仪本身存在噪声和漂移问题,这会导致定位和姿态信息的不准确性和不稳定性。

其次,积分过程会导致误差的累积,导致位置和姿态信息的漂移。

为了解决这些问题,通常需要结合其他导航系统,如全球定位系统(GPS)或视觉传感器等,进行信息融合处理,以提高惯性导航系统的精度和稳定性。

惯性导航的原理及应用

惯性导航的原理及应用

惯性导航的原理及应用1. 什么是惯性导航惯性导航是指利用惯性传感器如加速度计、陀螺仪等,通过测量物体的加速度和角速度,进行导航和定位的一种技术。

与传统的基于卫星定位的导航系统(如GPS)相比,惯性导航具有更高的精度和即时性,能够在无GPS信号或GPS信号弱的环境下进行导航。

2. 惯性导航的原理惯性导航的原理基于牛顿第一定律和旋转参考系的概念。

根据牛顿第一定律,一个物体在没有受到外力作用时,将保持匀速直线运动或静止状态。

而旋转参考系则是指相对于某个旋转物体来描述运动的参考系。

惯性导航系统使用加速度计来测量物体的加速度,陀螺仪来测量物体的角速度。

通过对加速度和角速度的积分,可以得到物体的速度和位置信息。

然而,由于积分的误差会随时间累积,导致惯性导航系统的定位误差越来越大。

因此,惯性导航系统通常需要与其他导航系统(如GPS)进行融合,以获得更高的定位精度。

3. 惯性导航的应用惯性导航在许多领域中有着广泛的应用,下面列举了几个常见的应用场景:3.1. 航空航天领域在航空航天领域,惯性导航被广泛应用于飞机、导弹、卫星等飞行器。

由于惯性导航系统具有快速、精确的特点,可以实时测量飞行器的运动状态,对飞行器进行导航和姿态控制。

3.2. 无人驾驶汽车惯性导航也是无人驾驶汽车中的重要技术之一。

汽车上搭载的惯性导航系统可以实时测量汽车的加速度和角速度,通过积分获得汽车的速度和位置信息,从而进行定位、导航和路径规划。

3.3. 室内导航在室内环境中,由于GPS信号的弱化或无法使用,惯性导航成为一种重要的定位解决方案。

可以通过在手机、手表等设备上搭载惯性导航系统,实现室内导航、定位和路径规划。

3.4. 船舶导航在船舶领域,惯性导航系统在海上定位和导航中扮演重要的角色。

船舶可以通过惯性导航系统测量其加速度和角速度,获得相对于初始位置的位移信息,并根据位移信息进行导航和航线规划。

3.5. 运动追踪惯性导航在体育领域中也有广泛的应用。

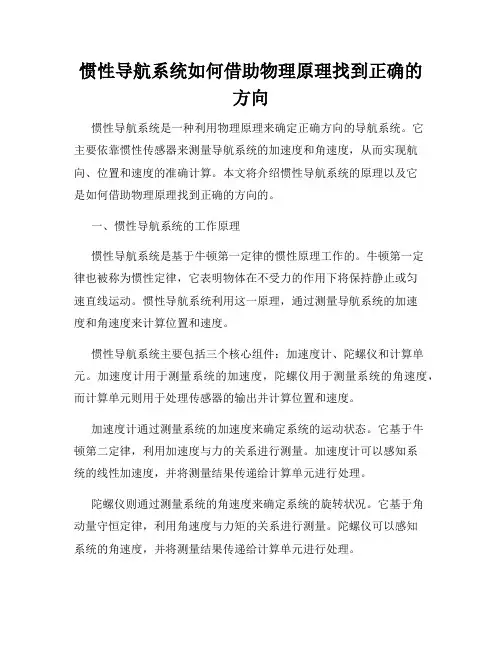

惯性导航系统如何借助物理原理找到正确的方向

惯性导航系统如何借助物理原理找到正确的方向

惯性导航系统如何借助物理原理找到正确的方向惯性导航系统是一种利用物理原理来确定正确方向的导航系统。

它主要依靠惯性传感器来测量导航系统的加速度和角速度,从而实现航向、位置和速度的准确计算。

本文将介绍惯性导航系统的原理以及它是如何借助物理原理找到正确的方向的。

一、惯性导航系统的工作原理惯性导航系统是基于牛顿第一定律的惯性原理工作的。

牛顿第一定律也被称为惯性定律,它表明物体在不受力的作用下将保持静止或匀速直线运动。

惯性导航系统利用这一原理,通过测量导航系统的加速度和角速度来计算位置和速度。

惯性导航系统主要包括三个核心组件:加速度计、陀螺仪和计算单元。

加速度计用于测量系统的加速度,陀螺仪用于测量系统的角速度,而计算单元则用于处理传感器的输出并计算位置和速度。

加速度计通过测量系统的加速度来确定系统的运动状态。

它基于牛顿第二定律,利用加速度与力的关系进行测量。

加速度计可以感知系统的线性加速度,并将测量结果传递给计算单元进行处理。

陀螺仪则通过测量系统的角速度来确定系统的旋转状况。

它基于角动量守恒定律,利用角速度与力矩的关系进行测量。

陀螺仪可以感知系统的角速度,并将测量结果传递给计算单元进行处理。

计算单元是惯性导航系统的核心部分,它接收加速度计和陀螺仪的输出,并进行复杂的计算以确定位置和速度。

计算单元会根据测量到的加速度和角速度对系统的运动状态进行积分处理,从而得到位置和速度的准确数值。

二、物理原理在惯性导航系统中的应用物理原理在惯性导航系统中扮演了重要的角色。

首先,惯性导航系统利用牛顿第一定律和角动量守恒定律来解决航向、位置和速度的计算问题。

这些定律是基于数学和物理原理的深度研究得出的,确保了导航系统的准确性和可靠性。

其次,惯性导航系统依赖惯性传感器来感知系统的加速度和角速度。

加速度计和陀螺仪作为惯性传感器,利用物理原理测量加速度和角速度的变化。

它们通过多个微小的物理过程,如斥力、角动量和振动等,来转化为可供系统理解和计算的电信号。

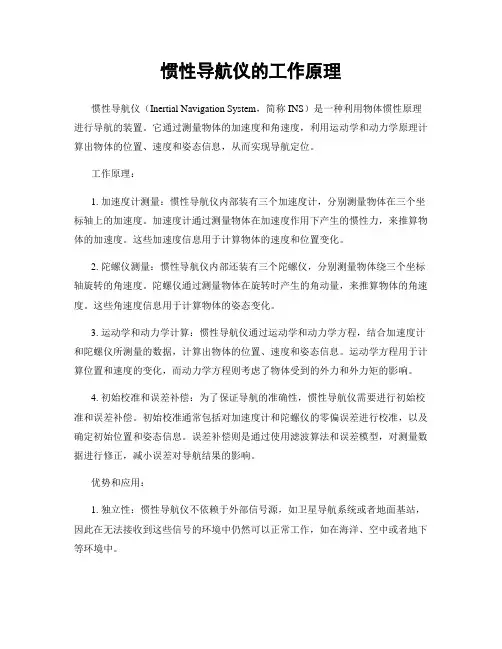

惯性导航仪的工作原理

惯性导航仪的工作原理

惯性导航仪的工作原理惯性导航仪(Inertial Navigation System,简称INS)是一种利用物体惯性原理进行导航的装置。

它通过测量物体的加速度和角速度,利用运动学和动力学原理计算出物体的位置、速度和姿态信息,从而实现导航定位。

工作原理:1. 加速度计测量:惯性导航仪内部装有三个加速度计,分别测量物体在三个坐标轴上的加速度。

加速度计通过测量物体在加速度作用下产生的惯性力,来推算物体的加速度。

这些加速度信息用于计算物体的速度和位置变化。

2. 陀螺仪测量:惯性导航仪内部还装有三个陀螺仪,分别测量物体绕三个坐标轴旋转的角速度。

陀螺仪通过测量物体在旋转时产生的角动量,来推算物体的角速度。

这些角速度信息用于计算物体的姿态变化。

3. 运动学和动力学计算:惯性导航仪通过运动学和动力学方程,结合加速度计和陀螺仪所测量的数据,计算出物体的位置、速度和姿态信息。

运动学方程用于计算位置和速度的变化,而动力学方程则考虑了物体受到的外力和外力矩的影响。

4. 初始校准和误差补偿:为了保证导航的准确性,惯性导航仪需要进行初始校准和误差补偿。

初始校准通常包括对加速度计和陀螺仪的零偏误差进行校准,以及确定初始位置和姿态信息。

误差补偿则是通过使用滤波算法和误差模型,对测量数据进行修正,减小误差对导航结果的影响。

优势和应用:1. 独立性:惯性导航仪不依赖于外部信号源,如卫星导航系统或者地面基站,因此在无法接收到这些信号的环境中仍然可以正常工作,如在海洋、空中或者地下等环境中。

2. 高精度:惯性导航仪的测量精度高,可以提供准确的位置、速度和姿态信息,特别在短期内可以达到较高的精度。

3. 实时性:惯性导航仪的测量和计算速度快,可以实时更新位置和姿态信息,满足实时导航的需求。

4. 可靠性:惯性导航仪具有较高的可靠性,不容易受到外部干扰或者故障的影响,适合于各种复杂环境和恶劣条件下的导航应用。

惯性导航仪的工作原理和优势使其在航空航天、船舶、导弹、无人机、车辆和机器人等领域得到广泛应用。

惯性导航仪的工作原理

惯性导航仪的工作原理

惯性导航仪的工作原理惯性导航仪(Inertial Navigation System,简称INS)是一种利用惯性传感器测量物体运动状态并计算位置的导航设备。

它不依赖于外部信号源,能够在没有GPS信号或者其他导航设备的情况下提供精确的位置和姿态信息。

惯性导航仪的工作原理基于牛顿第一定律和牛顿第二定律。

它由三个主要部份组成:加速度计(Accelerometers)和陀螺仪(Gyroscopes)以及计算单元。

加速度计用于测量加速度,陀螺仪用于测量角速度。

这些传感器安装在导航系统的三个轴上(通常是x、y和z轴),并通过测量物体在空间中的加速度和角速度来判断其位置和姿态。

当物体处于静止状态时,加速度计会测量到重力加速度,而陀螺仪会测量到零角速度。

当物体发生运动时,加速度计会测量到额外的加速度,而陀螺仪会测量到角速度。

通过对加速度计和陀螺仪的输出信号进行积分和微分运算,可以得到物体的速度和位移。

计算单元会将这些数据进行处理和整合,从而确定物体的位置和姿态。

然而,由于加速度计和陀螺仪在测量过程中会存在误差积累的问题,导致惯性导航仪的精度会随着时间的推移而降低。

为了解决这个问题,惯性导航仪通常会与其他导航系统(如GPS)进行融合,以提高导航的准确性和稳定性。

融合导航是将惯性导航仪的输出与其他导航系统的输出进行整合,从而得到更精确的位置和姿态信息。

常见的融合导航方法包括卡尔曼滤波器和粒子滤波器等。

总结起来,惯性导航仪的工作原理是通过测量物体的加速度和角速度,并利用积分和微分运算来计算物体的位置和姿态。

虽然惯性导航仪存在误差积累的问题,但通过与其他导航系统的融合,可以提高导航的准确性和稳定性。

惯性导航的基本原理及应用

惯性导航的基本原理及应用

惯性导航的基本原理及应用惯性导航是一种基于惯性传感器技术的导航系统,它能够通过测量车辆、航空器或船只的加速度和角速度来推导出其位置、速度和姿态信息。

惯性导航系统利用了牛顿力学中的惯性原理,即物体在没有外界力作用下会保持匀速直线运动或保持不变的角速度。

基于这一原理,惯性导航系统可以通过不断积分加速度和角速度的数据来推导出车辆或飞行器的运动状态,实现自主导航和定位。

惯性导航系统的核心组件包括加速度传感器和陀螺仪。

加速度传感器用于测量运动物体的加速度,而陀螺仪则可以测量物体的角速度。

通过不断地对这些传感器所得到的数据进行积分运算,可以推导出车辆或飞行器的位置、速度和姿态信息。

此外,惯性导航系统通常还会与全球卫星定位系统(GPS)等其他导航系统相结合,以提高其定位精度和可靠性。

惯性导航系统的基本原理是利用牛顿运动方程和刚体运动学原理,通过积分运算来推导出车辆或飞行器的位置、速度和姿态信息。

具体来说,惯性导航系统首先通过加速度传感器和陀螺仪来测量车辆或飞行器的加速度和角速度,然后利用这些数据进行姿态解算和定位计算。

由于积分运算会引入误差累积,因此惯性导航系统通常会通过组合滤波算法来对导航信息进行优化和校正,以提高其定位精度和稳定性。

惯性导航系统具有许多应用,特别是在需要高精度导航和定位的领域。

例如,在航空航天领域,惯性导航系统常被用于飞行器的姿态控制、自主导航和惯性测量单元(IMU)等方面。

在军事领域,惯性导航系统可以用于导弹、无人机和战车等武器装备的精确定位和导航。

此外,在汽车、船舶和铁路等交通运输领域,惯性导航系统也可以为车辆的自主导航和定位提供支持。

另外,惯性导航系统还在船舶、海洋科学研究和海洋勘测等领域有着重要的应用。

总而言之,惯性导航系统基于惯性传感器技术,利用加速度传感器和陀螺仪等传感器来测量车辆或飞行器的运动信息,通过积分和滤波运算来推导出其位置、速度和姿态信息。

惯性导航系统在航空航天、军事、交通运输和海洋领域等有着广泛的应用,对提高导航定位精度和自主导航能力具有重要意义。

惯性导航知识点

惯性导航知识点

惯性导航知识点概述惯性导航是一种基于物理原理的导航技术,它利用惯性传感器测量物体的加速度和角速度来推测其位置和方向。

这种导航方式不受外部环境的影响,因此在无法使用地面、天空或卫星信号进行导航的环境中具有很高的适用性。

本文将介绍惯性导航的原理、应用和未来发展方向。

一、惯性导航原理惯性导航基于牛顿第一定律,即物体在没有外力作用时将保持静止或匀速直线运动。

根据这个原理,惯性导航系统利用加速度计和陀螺仪来测量物体的加速度和角速度,并通过积分计算出位置和方向。

加速度计测量物体的加速度,而陀螺仪测量物体的角速度。

结合这两个测量值,我们可以获得物体的运动状态。

二、惯性导航应用惯性导航在许多领域中都有广泛的应用。

一方面,在航空航天领域,惯性导航被广泛用于飞机、导弹和航天器等的导航系统中。

因为这些系统需要长时间在没有卫星信号的空间中运作,而惯性导航正好可以提供稳定准确的导航信息。

另一方面,在汽车和船舶领域,惯性导航也可以用于提供车辆和船只的位置和方向信息。

三、惯性导航的优势和限制与其他导航技术相比,惯性导航具有一些独特的优势。

首先,惯性导航不受外部环境的干扰,能够在恶劣天气条件下工作。

其次,惯性导航系统具有较高的精度和更新速率,可以提供准确的导航信息。

然而,惯性导航也存在一些限制。

由于惯性传感器存在漂移问题,导航的误差会随时间累积,因此需要通过其他导航系统进行校正,如全球卫星定位系统(GPS)。

四、惯性导航的未来发展方向随着技术的不断发展,惯性导航正朝着更加精确和可靠的方向发展。

首先,研究人员正在努力改进惯性传感器的性能,减小测量误差和漂移问题,提高导航的精度。

其次,结合其他导航系统,如GPS和地图数据,可以进一步提高惯性导航的可靠性和准确性。

此外,随着人工智能技术的发展,惯性导航系统可能会与其他智能设备和系统进行集成,实现更多应用场景和功能。

总结惯性导航是一种基于物理原理的导航技术,利用惯性传感器测量物体的加速度和角速度来推测其位置和方向。

惯性导航仪的工作原理

惯性导航仪的工作原理

惯性导航仪的工作原理惯性导航仪(Inertial Navigation System,简称INS)是一种利用惯性传感器测量和计算飞行器、舰船或者车辆在空间中的位置、速度和姿态的导航设备。

它不依赖于外部参考物体,可以在无法接收全球定位系统(GPS)信号或者其他导航设备不可用的情况下提供准确的导航信息。

惯性导航仪的工作原理基于牛顿力学定律和惯性测量原理。

它由三个加速度计和三个陀螺仪组成,分别测量飞行器在三个坐标轴上的加速度和角速度。

加速度计测量的是飞行器在空间中的加速度,而陀螺仪则测量的是飞行器的角速度。

在工作过程中,加速度计和陀螺仪会将测量到的数据传输给惯性导航仪的中央处理器。

中央处理器根据牛顿力学定律和惯性测量原理,通过积分计算出飞行器的速度、位置和姿态信息。

具体来说,加速度计测量的加速度数据经过积分后可以得到速度信息,再经过一次积分可以得到位置信息。

陀螺仪测量的角速度数据则可以直接用于计算飞行器的姿态信息。

为了提高惯性导航仪的精度和稳定性,还可以使用其他传感器来对惯性导航仪进行辅助校准。

例如,气压计可以用于测量飞行器的高度信息,磁力计可以用于测量地磁场信息。

这些辅助传感器的数据可以与惯性导航仪的数据进行融合,从而提高导航的准确性。

惯性导航仪的优点是具有较高的精度、独立性和抗干扰能力。

由于不受外界环境和信号干扰的影响,它可以在各种复杂的环境下正常工作。

然而,惯性导航仪也存在一些缺点,例如长期使用会导致误差积累,需要定期进行校准和更新。

总之,惯性导航仪是一种重要的导航设备,通过测量和计算飞行器在空间中的加速度、角速度和姿态信息,提供准确的导航数据。

它的工作原理基于牛顿力学定律和惯性测量原理,具有精度高、独立性强的特点,可以在无法接收其他导航信号的情况下正常工作。

惯性导航的原理和应用

惯性导航的原理和应用

惯性导航的原理和应用1. 惯性导航的概述惯性导航是一种基于惯性测量单元(Inertial Measurement Unit, IMU)的导航技术。

IMU通常由加速度计和陀螺仪组成,通过测量物体的线性加速度和角速度来估计和预测姿态、位置和速度等导航参数。

2. 惯性导航的原理惯性导航基于牛顿力学定律和旋转运动定律,通过积分测量的加速度和角速度来更新导航参数。

惯性导航系统是一个闭环控制系统,其主要原理如下:•加速度计测量物体的线性加速度,陀螺仪测量物体的角速度。

•加速度计和陀螺仪的测量值在一定时间间隔内采样并进行积分,得到速度和位置的估计值。

•估计值由卡尔曼滤波器或其他滤波算法进行融合和校正,得到更精确的导航参数。

3. 惯性导航的优势惯性导航具有以下几点优势:•实时性高:惯性导航系统不需要外部信号的输入,可以即时获取和更新导航信息。

•精度较高:惯性导航系统通过积分加速度和角速度,可以提供相对较高的姿态、位置和速度测量精度。

•可靠性强:惯性导航独立于外界环境和对地基站的依赖,可以在恶劣条件下正常工作。

•应用范围广:惯性导航可以应用于航空航天、无人驾驶、船舶导航、运动追踪等领域。

4. 惯性导航的应用惯性导航在多个领域有广泛的应用,以下列举几个常见的应用场景:•航空航天:惯性导航在飞机、导弹和卫星等航空航天器中被广泛使用。

它可以提供飞行姿态、速度和位置的实时估计,为导航和姿态控制提供支持。

•无人驾驶:无人驾驶汽车、船舶和飞行器通常使用惯性导航系统进行实时定位和导航。

惯性导航可以为无人驾驶系统提供稳定的位置和姿态信息。

•运动追踪:惯性导航在运动追踪和运动分析领域也有广泛的应用。

例如,运动传感器可以用于定位和跟踪运动员或物体的姿态和运动轨迹。

•船舶导航:惯性导航在船舶导航中也是一种常见的技术。

它可以提供船舶的姿态、速度和位置信息,用于航行控制和航线规划。

5. 惯性导航的挑战和改进惯性导航也存在一些挑战和限制,例如测量误差的累积、漂移、传感器失准等。

惯性导航仪的工作原理

惯性导航仪的工作原理

惯性导航仪的工作原理惯性导航仪(Inertial Navigation System,简称INS)是一种用于飞行器、船舶、导弹等运动物体导航的装置,它利用陀螺仪和加速度计等惯性传感器来测量物体的加速度和角速度,从而推算出物体的位置、速度和姿态信息。

惯性导航仪不依赖于外界的参考物体或信号源,因此具有独立性和高精度的特点。

一、陀螺仪原理陀螺仪是惯性导航仪的核心组件之一,用于测量物体的角速度。

陀螺仪基于角动量守恒定律,利用陀螺效应来测量物体的旋转。

当物体发生角速度时,陀螺仪内的转子会受到力矩的作用,从而产生预设方向上的转动。

通过测量转子的转动角度和时间,可以计算出物体的角速度。

二、加速度计原理加速度计用于测量物体的加速度。

加速度计基于牛顿第二定律,利用物体的质量和加速度之间的关系来测量加速度。

加速度计通常采用微机电系统(MEMS)技术,通过测量物体的惯性质量发生微小位移来计算加速度。

三、工作原理惯性导航仪的工作原理可以简单分为三个步骤:测量、积分和更新。

1. 测量:陀螺仪和加速度计通过连续测量物体的角速度和加速度来获取运动信息。

陀螺仪测量物体的角速度,加速度计测量物体的加速度。

这些测量值被称为姿态传感器数据。

2. 积分:通过对姿态传感器数据进行积分,可以得到物体的位置、速度和姿态信息。

对于位置和速度的计算,需要将加速度数据进行积分。

对于姿态信息的计算,需要将角速度数据进行积分。

3. 更新:为了保持精度,惯性导航仪需要进行定位误差的修正。

这通常通过与其他导航系统(如全球定位系统)进行数据融合来实现。

融合算法可以根据外部参考数据对惯性导航仪的测量结果进行修正,从而提高导航的精度和稳定性。

四、优点和应用惯性导航仪具有以下优点:1. 独立性:惯性导航仪不依赖于外界的参考物体或信号源,可以在无GPS信号或电磁干扰的环境下正常工作。

2. 高精度:惯性导航仪的测量精度高,可以达到亚米级或亚角度级别的精度要求。

3. 实时性:惯性导航仪的测量和计算过程非常快速,可以实时提供位置、速度和姿态等信息。

惯性导航仪的工作原理

惯性导航仪的工作原理

惯性导航仪的工作原理引言概述:惯性导航仪是一种用于确定航行器位置、速度和方向的关键设备。

它通过测量和计算物体在空间中的加速度和角速度来实现导航功能。

本文将详细阐述惯性导航仪的工作原理,包括传感器原理、数据处理和导航计算等方面。

正文内容:1. 传感器原理1.1 加速度传感器加速度传感器是惯性导航仪的核心组件之一。

它通过测量物体在三个方向上的加速度来确定其运动状态。

常见的加速度传感器包括压电传感器和微机电系统(MEMS)传感器。

压电传感器基于压电效应,当物体受到加速度时,压电晶体会产生电荷,通过测量电荷的变化来确定加速度。

MEMS传感器则利用微小的机械结构感知加速度,如微小的弹簧和质量块。

1.2 角速度传感器角速度传感器用于测量物体的旋转速度。

它们通常采用陀螺仪原理,通过测量物体围绕三个轴的角速度来确定其旋转状态。

陀螺仪传感器可以是机械陀螺仪或MEMS陀螺仪。

机械陀螺仪利用旋转的陀螺来感知角速度,而MEMS陀螺仪则使用微小的振动结构。

2. 数据处理2.1 传感器数据融合惯性导航仪通常使用多个传感器来获取更准确的数据。

传感器数据融合是将不同传感器的数据进行整合,以提高导航仪的精度和可靠性。

常用的数据融合算法包括卡尔曼滤波和粒子滤波。

这些算法通过将传感器数据与先验信息进行比较和修正,来估计航行器的位置和姿态。

2.2 噪声和漂移校正传感器在使用过程中会受到噪声和漂移的影响,导致数据的不准确性。

为了提高导航仪的精度,需要对传感器数据进行校正。

噪声校正可以通过滤波算法来减少传感器数据中的噪声。

漂移校正则通过使用陀螺仪和加速度计之间的相对运动关系来估计和补偿传感器的漂移误差。

2.3 数据更新和插补惯性导航仪的数据更新和插补是为了保持导航的连续性和准确性。

数据更新是指根据传感器提供的新数据来更新导航系统的状态。

插补是指在两次数据更新之间,根据已知的导航状态和传感器的测量数据来估计航行器的状态。

这些操作可以通过运动模型和导航算法来实现。

惯性导航仪的工作原理

惯性导航仪的工作原理

惯性导航仪的工作原理惯性导航仪(Inertial Navigation System,简称INS)是一种利用惯性力学原理来测定飞行器的位置、速度和姿态的装置。

其工作原理基于牛顿第一定律,物体内部的任何一个点在不受外力作用时都保持静止或匀速直线运动的特性。

加速度计是通过测量飞行器在惯性坐标系中的加速度来计算其位置和速度。

加速度计通常采用微机械加速度计(MEMS)传感器,其内部包含微小的挠性结构和敏感元件。

在飞行器加速度发生变化时,敏感元件将受到力的作用,使其挠曲或发生应变。

通过测量挠性结构的变化,可以得到飞行器的加速度。

陀螺仪是通过测量飞行器的角速度来计算其姿态和方向的。

陀螺仪通常采用光纤陀螺仪或微机械陀螺仪等传感器,其原理是基于角动量守恒定律。

当飞行器发生旋转时,陀螺仪内部的旋转部件会受到力的作用而发生角位移。

通过测量旋转部件的位移,可以计算出飞行器的角速度。

加速度计和陀螺仪测量到的数据会被输入到惯性导航仪的计算单元中进行处理。

计算单元会根据牛顿第一定律的原理,结合数学运算和积分求解,计算出飞行器的当前位置、速度和姿态信息。

具体计算过程包括速度积分、位置积分和姿态积分等。

通过不断地积分和计算,惯性导航仪可以提供实时的位置、速度和姿态更新。

然而,由于加速度计和陀螺仪的测量都存在误差,这些误差会随着时间的推移而积累,并导致惯性导航仪的输出结果与真实的位置、速度和姿态有所偏差。

为了解决这个问题,惯性导航仪通常会与其他定位系统(如全球定位系统、地面雷达等)进行融合,利用外部测量数据来校准和修正惯性导航仪的误差,从而提高导航的准确性和精度。

总结起来,惯性导航仪的工作原理是基于加速度计和陀螺仪的测量数据,在计算单元的处理下,通过积分和运算求解飞行器的位置、速度和姿态信息。

虽然惯性导航仪具有自主性和实时性等优点,但其误差积累和精度问题需要通过融合其他定位系统的方式得到解决。

惯性导航的原理与应用

惯性导航的原理与应用

惯性导航的原理与应用一、什么是惯性导航惯性导航是一种基于惯性测量单元(Inertial Measurement Unit, IMU)的导航技术,通过测量物体在空间中的加速度和角速度来确定物体的位置、速度和姿态等信息。

它不依赖于外部参考系,可以在没有GPS信号或者其他外部传感器的情况下独立工作。

二、惯性导航的原理惯性导航主要基于牛顿第二定律和刚体运动学理论,通过测量物体的加速度和角速度来计算物体的位置、速度和姿态等信息。

2.1 加速度测量加速度计是IMU中的一个重要组件,用于测量物体在各个轴向上的加速度。

加速度计的原理基于牛顿第二定律,通过测量物体在加速度计感知范围内的加速度,可以间接计算出物体在空间中的位置和速度。

2.2 角速度测量陀螺仪是IMU中的另一个重要组件,用于测量物体的角速度。

陀螺仪的原理基于刚体运动学理论,通过测量物体固连陀螺仪旋转的角速度,可以计算出物体的角位移和角速度。

三、惯性导航的应用惯性导航具有独立工作、实时性高、适用于各种环境等优点,因此在许多领域得到了广泛应用。

3.1 航空航天领域在航空航天领域,由于GPS信号在高空、极地等特定区域无法覆盖,惯性导航成为了一种重要的辅助导航手段。

宇航员在太空行走时,使用惯性导航可以确定其位置和速度,从而进行正确的行动。

3.2 自动驾驶领域在自动驾驶领域,车辆需要实时获取自身的位置、速度和姿态等信息,以进行精确的导航和路径规划。

惯性导航通过IMU的测量,可以提供高精度的车辆动态参数,为自动驾驶提供重要的数据支持。

3.3 体育训练领域体育训练领域需要对运动员的动作、力量等进行精确监测和分析。

惯性导航可以通过IMU的测量,实时监测运动员的加速度和角速度等信息,为教练员提供科学的训练数据,改善训练效果。

3.4 船舶与潜艇领域在船舶与潜艇领域,惯性导航可以在没有GPS信号的情况下,通过IMU的测量提供船舶的准确位置和速度信息,帮助航海员进行航行和导航。

惯性导航仪的工作原理

惯性导航仪的工作原理

惯性导航仪的原理惯性导航系统(INS,Inertial Navigation System)也称作惯性参考系统,是一种不依赖于外部信息、也不向外部辐射能量(如无线电导航那样)的自主式导航系统。

其工作环境不仅包括空中、地面,还可以在水下。

惯性导航的基本工作原理是以牛顿力学定律为基础,通过测量载体在惯性参考系的加速度,将它对时间进行积分,且把它变换到导航坐标系中,就能够得到在导航坐标系中的速度、偏航角和位置等信息。

惯性导航系统(英语:INS )惯性导航系统是以陀螺和加速度计为敏感器件的导航参数解算系统,该系统根据陀螺的输出建立导航坐标系,根据加速度计输出解算出运载体在导航坐标系中的速度和位置。

惯性导航系统属于推算导航方式,即从一已知点的位置根据连续测得的运动体航向角和速度推算出其下一点的位置,因而可连续测出运动体的当前位置。

惯性导航系统中的陀螺仪用来形成一个导航坐标系,使加速度计的测量轴稳定在该坐标系中,并给出航向和姿态角;加速度计用来测量运动体的加速度,经过对时间的一次积分得到速度,速度再经过对时间的一次积分即可得到距离。

惯性导航系统至少包括计算机及含有加速度计、陀螺仪或其他运动传感器的平台(或模块)。

开始时,有外界(操作人员、GPS接收器等)给 INS 提供初始位置及速度,此后 INS 通过对运动传感器的信息进行整合计算,不断更新当前位置及速度。

INS 的优势在于给定了初始条件后,不需要外部参照就可确定当前位置、方向及速度。

通过检测系统的加速度和角速度,惯性导航系统可以检测位置变化(如向东或向西的运动),速度变化(速度大小或方向)和姿态变化(绕各个轴的旋转)。

它不需要外部参考的特点使它自然地不受外界的干扰或欺骗。

陀螺在惯性参照系中用于测量系统的角速率。

通过以惯性参照系中系统初始方位作为初始条件,对角速率进行积分,就可以时刻得到系统的当前方向。

这可以想象成被蒙上眼睛的乘客坐在汽车中,感觉汽车左转、右转、上坡、下坡,仅根据这些信息他知道了汽车朝哪里开,但不知道汽车是快,是慢或是否汽车滑向路边。

惯性导航系统

惯性导航系统

惯性导航系统惯性导航系统(Inertial Navigation System,简称INS)是一种基于惯性测量单元(Inertial Measurement Unit,简称IMU)的导航系统,它利用加速度计和陀螺仪来计算和跟踪自身的位置、速度、姿态以及其他相关信息。

INS的主要优势在于其独立性、高精度和实时性。

一、惯性导航系统的原理及构成1.1 原理惯性导航系统基于牛顿力学的基本原理,根据物体在三维空间中的运动状态(位置、速度、姿态),利用加速度计测量加速度,陀螺仪测量角速度,从而获得物体的运动信息。

1.2 构成惯性导航系统由加速度计和陀螺仪构成。

加速度计用于测量物体的加速度,而陀螺仪则用于测量物体围绕轴的旋转角速度。

这两个组件通常被称为惯性测量单元(IMU)。

二、惯性导航系统的工作原理惯性导航系统通过对加速度和角速度的测量结果进行积分运算,得到物体的位置、速度和姿态等导航参数。

根据这些参数,可以进行航行过程中的定位、导航、控制等任务。

2.1 姿态测量加速度计和陀螺仪的输出信号经过信号处理后,可以计算出物体在空间中的姿态。

姿态测量是导航系统的基础,可以帮助确定物体的朝向和方向。

2.2 位置和速度测量根据加速度计测量的加速度和陀螺仪测量的角速度,可以利用运动学方程进行积分运算,从而得到物体的位置和速度信息。

2.3 系统校准惯性导航系统需要进行定期的校准,以确保其输出的数据准确可靠。

校准的主要目的是消除误差和漂移,并提高导航系统的精确度和稳定性。

三、惯性导航系统的应用领域3.1 轨道交通惯性导航系统在轨道交通领域的应用越来越广泛,如地铁列车、高铁等。

它能够提供高精度的位置和速度信息,帮助保证列车的安全性和准确性。

3.2 航空航天惯性导航系统是飞机和导弹等航空器的重要组成部分。

它可以在无GPS信号的情况下,仍然提供准确的导航信息,确保飞行器的航线精确和稳定。

3.3 海洋探测惯性导航系统在海洋探测中也有重要应用,如海洋调查船、潜艇等。

惯性导航仪的工作原理

惯性导航仪的工作原理

惯性导航仪的工作原理惯性导航仪(Inertial Navigation System,简称INS)是一种利用惯性传感器测量和计算飞行器、舰船或者车辆在空间中的位置、速度和姿态的导航设备。

它不依赖于外部信号源,可以在任何环境下独立工作,因此在航空航天、船舶、军事和汽车等领域得到广泛应用。

惯性导航仪的工作原理基于牛顿力学的基本定律,利用加速度计和陀螺仪测量物体的加速度和角速度,然后通过积分计算出位置、速度和姿态。

下面将详细介绍惯性导航仪的工作原理。

1. 加速度计(Accelerometer):加速度计是惯性导航仪的一个重要传感器,用于测量物体的加速度。

它通常基于质量受力的二次定律,即F=ma,其中F是作用在质量上的力,m是质量,a是加速度。

加速度计通过测量质量所受到的力来计算加速度。

加速度计通常由微机电系统(MEMS)技术创造,它包含一些弱小的质量块和感应器。

当物体加速度改变时,质量块会受到力的作用产生位移,感应器会测量出位移并转换成电信号。

通过对电信号进行处理,可以得到物体的加速度。

2. 陀螺仪(Gyroscope):陀螺仪是惯性导航仪的另一个重要传感器,用于测量物体的角速度。

它基于角动量守恒定律,即当物体受到外力矩时,角动量会发生变化。

陀螺仪通过测量角动量的变化来计算角速度。

陀螺仪通常由旋转部件和感应器组成。

旋转部件可以是机械陀螺仪或者光纤陀螺仪等。

当物体发生旋转时,旋转部件会受到力矩的作用产生旋转,感应器会测量出旋转的角度并转换成电信号。

通过对电信号进行处理,可以得到物体的角速度。

3. 导航计算:惯性导航仪通过对加速度计和陀螺仪的测量数据进行处理和计算,得到物体的位置、速度和姿态信息。

首先,加速度计测量得到的加速度数据经过积分运算,可以得到速度数据。

速度数据再次积分运算,可以得到位置数据。

这样就可以通过加速度计计算出物体的位置和速度。

其次,陀螺仪测量得到的角速度数据可以用来计算物体的姿态信息。

惯性导航基本原理

惯性导航基本原理

惯性导航基本原理惯性导航是一种利用惯性测量装置来确定飞行器、船舶、车辆或其他移动物体位置、方向和速度的导航方法。

它不依赖于外部参考物体,而是通过测量物体的加速度和角速度来推断其运动状态。

惯性导航系统通常包括加速度计和陀螺仪,它们可以测量物体的线性加速度和角加速度,从而实现导航定位。

惯性导航的基本原理是利用牛顿运动定律和刚体运动学理论。

根据牛顿第一定律,一个物体如果没有外力作用,将保持匀速直线运动或静止状态。

因此,通过测量物体的加速度,可以判断是否有外力作用,从而推断物体的运动状态。

而根据刚体运动学理论,一个刚体在运动过程中,其角速度和角加速度可以描述其旋转状态,因此通过测量物体的角速度,可以推断其旋转状态。

惯性导航系统通过持续测量物体的加速度和角速度,并积分得到速度和位置信息,从而实现导航定位。

但是,由于测量误差的累积和系统漂移的存在,惯性导航系统的精度会随着时间的推移而下降。

为了解决这个问题,惯性导航系统通常需要与其他导航系统(如GPS、地标识别)进行融合,以提高导航精度和稳定性。

惯性导航系统在航空航天、航海、汽车和无人驾驶等领域有着广泛的应用。

在航空航天领域,惯性导航系统可以实现飞行器的自主导航和姿态控制;在航海领域,惯性导航系统可以实现船舶的定位和航行控制;在汽车领域,惯性导航系统可以实现车辆的自动驾驶和车辆稳定控制;在无人驾驶领域,惯性导航系统可以实现无人机、无人车等的自主导航和避障控制。

总之,惯性导航是一种重要的导航技术,它利用惯性测量装置来确定物体的位置、方向和速度,具有独立性强、实时性好、适应性广等优点,是现代导航技术中不可或缺的一部分。

随着科技的发展和进步,惯性导航技术将会得到进一步的改进和应用,为人类的移动生活带来更多便利和安全。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

四元数补充 计算上的优点
四元数法能得到迅速发展,是由于飞行器控制与导航的发展,要 求更合理地描述刚体空间运动,以及便于计算机的应用。 采用方向余弦矩阵描述飞行器运动时,要积分矩阵微分方程式:
cos sin k cos sin i cos sin k 2 2 2 2 2 2
cos cos 2


2
sin cos 2


2
i sin sin 2



2
sin

2
k
求方向余弦 映象方式2
第二转绕 OX1 轴转 θ角 瞬时转轴 n 是由 OX 经过 第一转转换来的 OX 轴对应单位矢量 i,所 以定义 n 的映象为 i
则 q2 的映象表示式为
q 2 cos sin i 2 2


求方向余弦 映象方式3
第三转,绕 OZ’ 轴转动 φ 角



四元数既表示了转轴方向,又表示了转角大小(转动四元数)
四元数表示转动 矢量旋转
如果矢量 R 相对固定坐标系旋转,旋转四元数为 q,转动后 的矢量为 R’,则这种转动关系可通过四元数旋转运算来实现
R' qRq
1
含义:矢量 R 相对固定坐标系产生旋转,转角和转轴由 q 决定
四元数表示转动 坐标系旋转
Ve ' x' i y' j z ' k
四元数表示转动 方向余弦
Ve ' q Ve q
1
将该投影变换式展开,也就是把
Ve ' x' i y' j z ' k Ve xi yj zk q 1 P1i P2 j P3 k q P1i P2 j P3 k


求方向余弦 非映象方式合成
由于 q1 和 q2 的瞬时转轴都是以同一个坐标系的方向余弦来 表示,则合成转动四元数 q 的计算采用:
q q 2 q1
cos sin (cos i sin j ) cos sin k 2 2 2 2

2. 地球坐标系—— Ox e y e z e 地球坐标系是固连在地球上的坐标系,它相对惯 we 性坐标系以地球自转角速率 旋转,地球坐标系的 Ox Oze 原点在地球中心, 轴与 Ozi 轴重合, y 在赤道平面 内,x轴指向格林威治经线,y轴指向东经90度方 向。
e e

3. 地理坐标系—— Ox t y t z t 地理坐标系是在飞行器上用来表示飞行器 所在位置的东向、北向和垂线方向的坐标 系。地理坐标系的原点选在飞行器重心处, x指向东,y指向北,z沿垂线方向指向天 (东北天)。
代入上述投影变换式
x' i y ' j z ' k ( P1i P2 j P3 k ) ( xi yj zk ) ( P1i P2 j P3 k )
进行四元数乘法运算,整理运算结果可得
四元数表示转动 方向余弦
x' x y ' C y z' z
Ve ' q Ve q
式中
1
Ve xi yj zk
Ve ' x' i y' j z ' k
分别称为矢量 V 在坐标系 OXYZ 和 OX’Y’Z’ 上的映像
四元数 映象图解
V xi yj zk
V x' i' y' j ' z' k '
Ve xi yj zk
四元数的表示
由一个实单位和三个虚数单位 i, j, k 组成的数
q 1 P1i P2 j P3 k
或者省略 1,写成
q P1i P2 j P3 k
i, j, k 服从如下运算公式:
四元数 组成部分
i, j, k 服从如下运算公式
i i j j k k 1 i j j i k j k k j i k i i k j
Oxb yb z b
机体坐标系是固连在机体上的坐标系。机 体坐标系的坐标原点o位于飞行器的重心处, x沿机体横轴指向右,y沿机体纵轴指向前, z垂直于oxy,并沿飞行器的竖轴指向上。
3.2四元数理论
四元数 表示
四元数:描述刚体角运动的数学工具 (quaternions)
针对捷联惯导系统,可弥补欧拉参数在描述和解算方面的不足。


Ox p y p z p 5. 平台坐标系—— 平台坐标系是用惯导系统来复现导航坐标 系时所获得的坐标系,平台坐标系的坐标 原点位于飞行器的重心处。对于平台惯导 系统,平台坐标系是通过平台台体来实现 的;对于捷联惯导系统,平台坐标系是通 过存储在计算机中的方向余弦矩阵来实现 的。

6. 机体坐标系——
q1 cos

2
sin

2
k
求方向余弦 非映象方式2
第二转,绕 OX1 轴转θ 角, 瞬时转轴 n 的方向表示式为
(cos i sin j )
其转动四元数为
q 2 cos sin n 2 2 cos sin (cos i sin j ) 2 2
i

在惯性导航中常用的坐标系有 1. 地心惯性坐标系—— Ox i yi z i 地心惯性坐标系不考虑地球绕太阳的公转运 动,地心惯性坐标系的原点选在地球的中心,它 不参与地球的自转。惯性坐标系是惯性敏感元件 测量的基准,在导航计算时无需在这个坐标系中 分解任何向量,因此惯性坐标系的坐标轴的定向 无关紧要,但习惯上将z轴选在沿地轴指向北极的 方向上,而x、y轴则在地球的赤道平面内,并指 向空间的两颗恒星。
则称为规范化四元数
q 1
四元数基本性质 逆 除法
5.逆四元数
q
1
1 q* q q

q 1时 q
1
q*
6.四元数的除法 若 若
qh M hq M
则 则
q Mh
1
1
qh M
(含义不确切 )
不能表示为
M q h
四元数表示转动 约定
一个坐标系或矢量相对参考坐标系旋转, 转角为θ ,
2
j
cos sin 2


2
k
据此可算出对应的方向余弦表
四元数补充 两种转动公式
坐标系旋转时,不变矢量 V 在两个坐标系上的投影之间存在 如下关系: 1 e e
V ' q V q
在一些资料中,四元数的转动公式也经常写成如下的形式
VE ' qVE q
1
这个公式的意义是说,在一个超复数空间中,或者在一个固 定坐标系中,矢量 VE 按着四元数 q 所表示的方向和大小转 动了一个角度,得到一个新的矢量 VE’
cos cos sin cos i sin sin j cos sin k 2 2 2 2 2 2 2 2








求方向余弦 映象方式1
以瞬时转轴映象形式给出 转动四元数的表达式并求 出合成转动四元数
第一次转时,映象形式的 q1 和非映象形式的 q1 是 一致的:
q1 cos
q P1i P2 j P3 k
P1i P2 j P3 k 四元数的另一种表示法 q , P
λ 称作标量部分, 提示:四元数与刚体转动的关系
称作矢量部分 P 泛指矢量部分
四元数基本性质 加减法 q P1i P2 j P3 k
M v 1i 2 j 3 k
※ 关于交换律和结合律
※ 关于相乘符号
四元数基本性质 共轭 范数
3.共轭四元数 仅向量部分符号相反的两个四元数
q ( , P)
可证明:

q* ( , P)
互为共轭
(qh)* h * q *
4.四元数的范数 定义
q
2 2 1 2 2 2 3
q qq* P P P
(v P1 1 P2 2 P3 3 )
( 1 P1v P2 3 P3 2 )i
( 2 P2 v P3 1 P1 3 ) j ( 3 P3 v P1 2 P2 1 )k
或简单表示为
q M v P vP P
Байду номын сангаас1.四元数加减法
qM
( v) ( P1 1 )i ( P2 2 ) j ( P3 3 )k
或简单表示为
q M v, P
四元数基本性质 乘法
2.四元数乘法
q M ( P1i P2 j P3 k )(v 1i 2 j 3 k )
4. 导航坐标系—— Ox n y n z n 导航坐标系是在导航时根据导航系统工作 的需要而选取的作为导航基准的坐标系。 指北方位系统:导航坐标系与地理坐标系 重合;自由方位系统或游动自由方位系统: zn轴与 z t 轴重合,而 x与 x t及 y t与 y n之间相差 n 一个自由方位角或游动方位角 。
第三章 惯性导航原理
主要—捷联式
3.1常用坐标系

惯性导航中所采用的坐标系可分为惯性坐标系与非惯性坐 标系两类,惯性导航区别于其它类型的导航方案(如无线 电导航、天文导航等)的根本不同之处就在于其导航原理 是建立在牛顿力学定律——又称惯性定律——的基础上的, “惯性导航”也因此而得名。而牛顿力学定律是在惯性空 间内成立的,这就有必要首先引入惯性坐标系,作为讨论 惯导基本原理的坐标基准。对飞行器进行导航的主要目的 就是要确定其导航参数,飞行器的导航参数就是通过各个 坐标系之间的关系来确定的,这些坐标系是区别于惯性坐 标系、并根据导航的需要来选取的。将它们统称为非惯性 坐标系,如地球坐标系、地理坐标系、导航坐标系、平台 坐标系及机体坐标系等。
