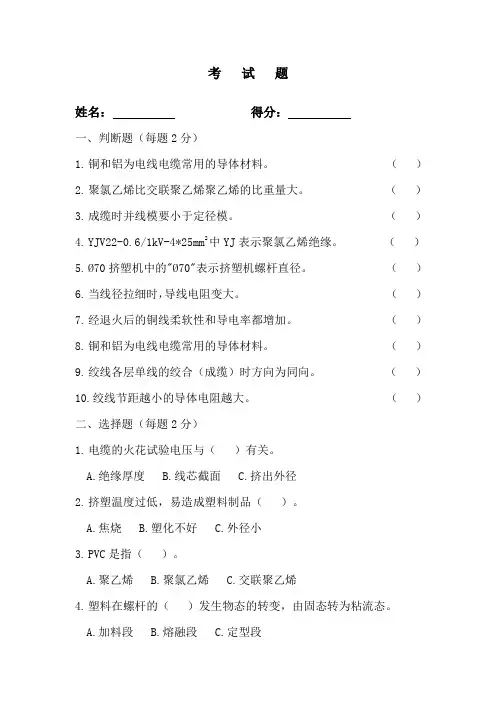

电线电缆基础知识培训考题

考试题姓名：得分：一、判断题（每题2分）1.铜和铝为电线电缆常用的导体材料。

（）2.聚氯乙烯比交联聚乙烯聚乙烯的比重量大。

（）3.成缆时并线模要小于定径模。

（）4.YJV22-0.6/1kV-4*25mm2中YJ表示聚氯乙烯绝缘。

（）5.Ø70挤塑机中的"Ø70"表示挤塑机螺杆直径。

（）6.当线径拉细时，导线电阻变大。

（）7.经退火后的铜线柔软性和导电率都增加。

（）8.铜和铝为电线电缆常用的导体材料。

（）9.绞线各层单线的绞合（成缆）时方向为同向。

（）10.绞线节距越小的导体电阻越大。

（）二、选择题（每题2分）1.电缆的火花试验电压与（）有关。

A.绝缘厚度B.线芯截面C.挤出外径2.挤塑温度过低，易造成塑料制品（）。

A.焦烧B.塑化不好C.外径小3.PVC是指（）。

A.聚乙烯B.聚氯乙烯C.交联聚乙烯4.塑料在螺杆的（）发生物态的转变，由固态转为粘流态。

A.加料段B.熔融段C.定型段5.型号WDZ-YJY中WDZ是指（）。

A.耐火B.阻燃C.无卤低烟阻燃 6.常用的千分尺精度为（）。

A.0.02B.0.001C.0.017.铜的比重是（）g/cm3。

A.8.89B.3.01C. 2.708.铝的比重是（）g/cm3。

A.8.89B.3.01C.2.709.耐火型电线电缆的型号，应在产品原有型号前缀（或）后缀加上标志，标志是：（）。

A.ZRB.FC.NH10.多芯采用钢带作为铠装层的电缆，应在原型号后加上那一个数字代号：( )。

A.4B.2C.6三、计算题（每题10分）1.铜导体直径为 1.38mm，绝缘厚度为0.8mm，挤制每公里绝缘单线用绝缘料多少公斤? （绝缘料的比重为 1.4g/mm2）2.铜单丝直径为1.35mm，根数为 7，请计算每公里导体的重量是多少?（铜的比重是8.89g/mm3，绞入率1.012 ）3.单层重叠绕包时，绕包带宽度为30mm，搭盖宽度为4.5mm，计算其搭盖率。

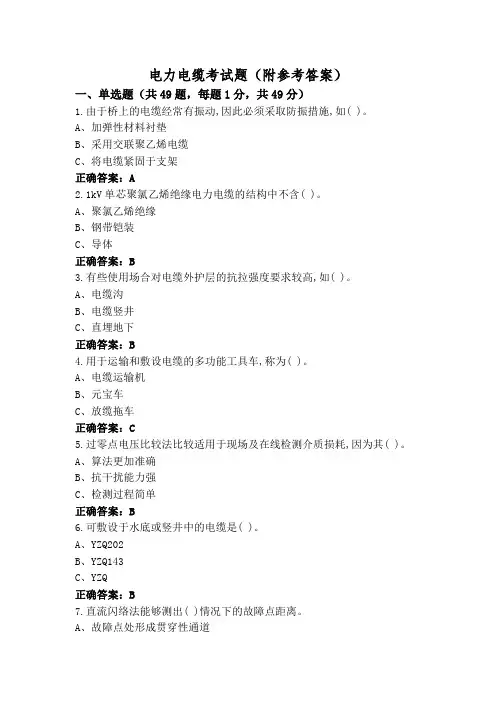

电力电缆考试题(附参考答案)

电力电缆考试题（附参考答案）一、单选题（共49题，每题1分，共49分）1.由于桥上的电缆经常有振动,因此必须采取防振措施,如( )。

A、加弹性材料衬垫B、采用交联聚乙烯电缆C、将电缆紧固于支架正确答案：A2.1kV单芯聚氯乙烯绝缘电力电缆的结构中不含( )。

A、聚氯乙烯绝缘B、钢带铠装C、导体正确答案：B3.有些使用场合对电缆外护层的抗拉强度要求较高,如( )。

A、电缆沟B、电缆竖井C、直埋地下正确答案：B4.用于运输和敷设电缆的多功能工具车,称为( )。

A、电缆运输机B、元宝车C、放缆拖车正确答案：C5.过零点电压比较法比较适用于现场及在线检测介质损耗,因为其( )。

A、算法更加准确B、抗干扰能力强C、检测过程简单正确答案：B6.可敷设于水底或竖井中的电缆是( )。

A、YZQ202B、YZQ143C、YZQ正确答案：B7.直流闪络法能够测出( )情况下的故障点距离。

A、故障点处形成贯穿性通道B、高阻接地C、低阻接地正确答案：B8.为保证电缆敷设过程的安全,电源箱要采用( )保护系统。

A、TN-B、TN-SC、TT正确答案：B9.充沙电缆沟内电缆平行敷设沟中时,电缆层间净距应不小于( )。

A、35mmB、20mmC、100mm正确答案：C10.电力电缆隧道敷设时,对于较浅的隧道应至少有( )以上人孔。

A、10个B、2个C、1个正确答案：B11.电缆护层的作用是( )。

A、防潮防腐防机械损伤B、使线芯与大地绝缘C、使导体与绝缘层良好接触正确答案：A12.电缆直接与电气设备相连接,高压导电金属处于全绝缘状态的终端,称为( )。

A、户外终端B、普通户内终端C、设备终端正确答案：C13.电缆接地电流过大,属于电缆( )。

A、接头和终端缺陷B、线路附属设备缺陷C、敷设路径上的缺陷正确答案：B14.当没有必要将故障点电阻降到100Ω以下时,一般不采用( )。

A、直流烧穿法B、冲击烧穿法C、交流烧穿法正确答案：C15.电缆根据导体截面、绝缘材料、( )不同,采用不同绝缘厚度。

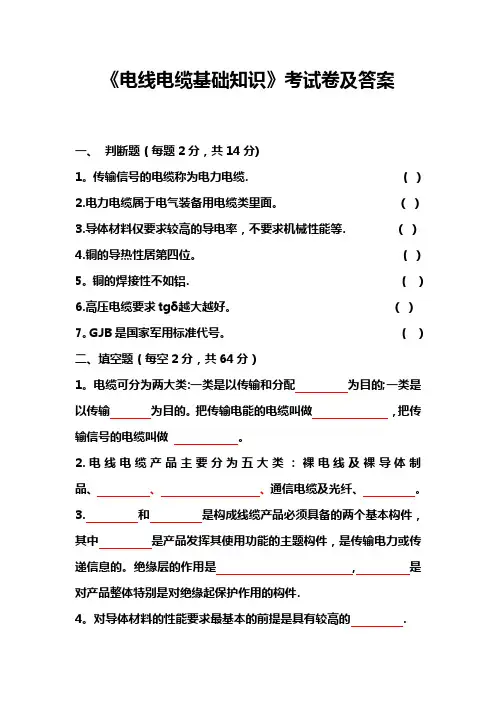

电线电缆基础知识考试题

《电线电缆基础知识》考试卷及答案一、判断题（每题2分，共14分)1。

传输信号的电缆称为电力电缆. （)2.电力电缆属于电气装备用电缆类里面。

( ）3.导体材料仅要求较高的导电率，不要求机械性能等. ( ）4.铜的导热性居第四位。

（) 5。

铜的焊接性不如铝. （）6.高压电缆要求tgδ越大越好。

( ）7。

GJB是国家军用标准代号。

（）二、填空题（每空2分，共64分）1。

电缆可分为两大类:一类是以传输和分配为目的;一类是以传输为目的。

把传输电能的电缆叫做，把传输信号的电缆叫做。

2.电线电缆产品主要分为五大类：裸电线及裸导体制品、、、通信电缆及光纤、。

3.和是构成线缆产品必须具备的两个基本构件，其中是产品发挥其使用功能的主题构件，是传输电力或传递信息的。

绝缘层的作用是,是对产品整体特别是对绝缘起保护作用的构件.4。

对导体材料的性能要求最基本的前提是具有较高的.5.铜的导电线居第位，导热性居第位；铝的导电线居第位，导热性居第位。

7。

GB/T是国家标准，是国际电工委员会标准，DIN 是。

BS是。

JB 是。

8。

YJV22型号表示产品为。

9。

KVVP2—22型号表示产品为。

.10.绝缘材料的性能要求，要求具有优异的电绝缘性能，一般用、、、四个参数来表征.11。

电缆型号里P1代表、32代表，T代表，L代表。

三、简答题1、简述铜作为电缆导体的性能。

（10分）2、画出型号为YJV22、KVVP2的电缆结构图，并标出各工序名称。

（12分）。

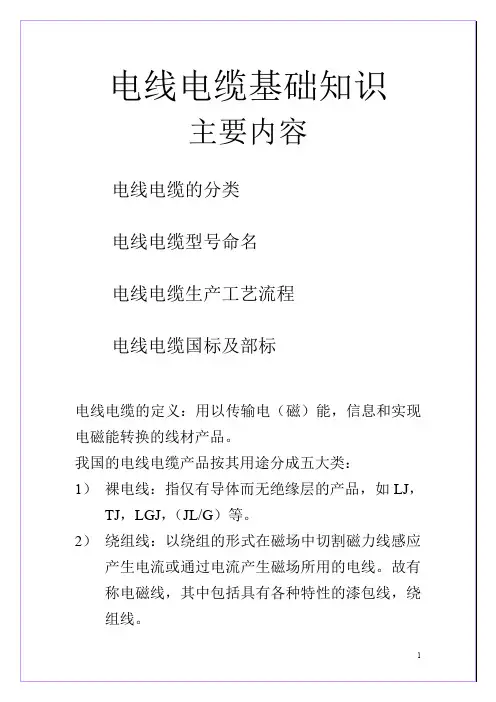

电线电缆基础知识+电线电缆基础知识培训试题

8.0
10.5
500-1000
3.2
3.4
4.5
5.5
8.0
10.5
聚氯乙稀（PVC）绝缘绝缘标称厚度
标称截面
在额定电压U0/U下绝缘标称厚度
0.6/1KV
18/3KV
3.6/6KV
1.5 2.5
0.8
4 6
1.0
10 16
1.0
2.2
3.4
25 35
1.2
2.2
3.4
50 70
1.4
2.2
3.4
95 120
表示耐温105聚氯乙烯护套
表示软线双钢带铠装
聚氯乙烯绝缘聚氯乙烯护套
布电线类铝芯
交联聚乙烯绝缘
三，电线电缆生产工艺流程
单芯电缆
0.6/1kv1kv
非交联型
非铠装型
1，额定电压450/750V及以下聚氯乙稀绝缘电缆（GB5023—1997）
a，一般用途单芯硬导体无护套电缆227IEC01（BV），截面范围：1.5~400
8、开机前应________，须确认周围人员确实离开_________部位后方可接通电源，__________加速，经10-15秒后方可加速至适中位置
9、铜芯聚氯乙烯绝缘聚氯乙烯内护套护套双钢带铠装聚氯乙烯外护套阻燃A级耐火电力电缆，额定电压0.6/1kＶ，5×25mm2，表示为__________________
8.7/15KV
12/20KV
18/30KV
26/35KV
10
2.5
16
2.5
3.4
252.53Fra bibliotek44.5
35
2.5
3.4
4.5

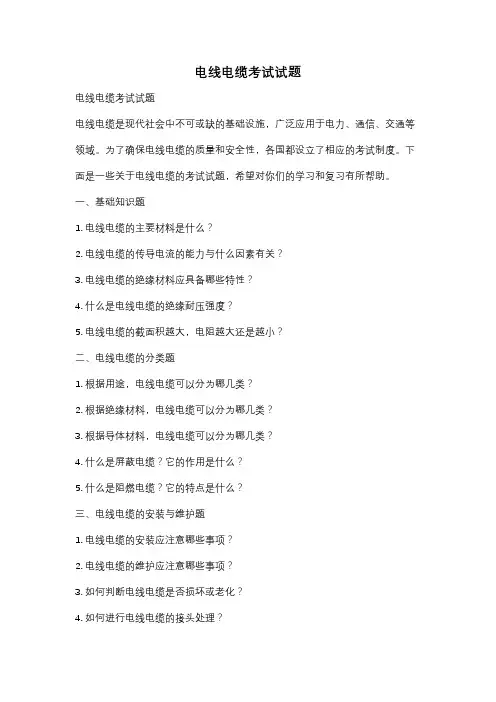

电线电缆考试试题

电线电缆考试试题电线电缆考试试题电线电缆是现代社会中不可或缺的基础设施，广泛应用于电力、通信、交通等领域。

为了确保电线电缆的质量和安全性，各国都设立了相应的考试制度。

下面是一些关于电线电缆的考试试题，希望对你们的学习和复习有所帮助。

一、基础知识题1. 电线电缆的主要材料是什么？2. 电线电缆的传导电流的能力与什么因素有关？3. 电线电缆的绝缘材料应具备哪些特性？4. 什么是电线电缆的绝缘耐压强度？5. 电线电缆的截面积越大，电阻越大还是越小？二、电线电缆的分类题1. 根据用途，电线电缆可以分为哪几类？2. 根据绝缘材料，电线电缆可以分为哪几类？3. 根据导体材料，电线电缆可以分为哪几类？4. 什么是屏蔽电缆？它的作用是什么？5. 什么是阻燃电缆？它的特点是什么？三、电线电缆的安装与维护题1. 电线电缆的安装应注意哪些事项？2. 电线电缆的维护应注意哪些事项？3. 如何判断电线电缆是否损坏或老化？4. 如何进行电线电缆的接头处理？5. 电线电缆的敷设方式有哪些？四、电线电缆的故障排除题1. 电线电缆出现短路故障时，应采取哪些措施？2. 电线电缆出现接地故障时，应采取哪些措施？3. 电线电缆出现绝缘击穿故障时，应采取哪些措施？4. 电线电缆出现过载故障时，应采取哪些措施？5. 电线电缆出现线路断开故障时，应采取哪些措施？五、电线电缆的安全知识题1. 电线电缆的敷设应避免与哪些物体接触？2. 在进行电线电缆的维修时，应注意哪些安全事项？3. 如何正确使用电线电缆的连接器？4. 电线电缆的使用寿命有何要求？5. 在电线电缆敷设过程中，如何防止损坏电线电缆？以上是一些关于电线电缆的考试试题，希望对你们的学习和复习有所帮助。

电线电缆的质量和安全性对于现代社会的稳定运行至关重要，希望大家能够认真学习和掌握相关知识，为保障电线电缆的正常运行做出自己的贡献。

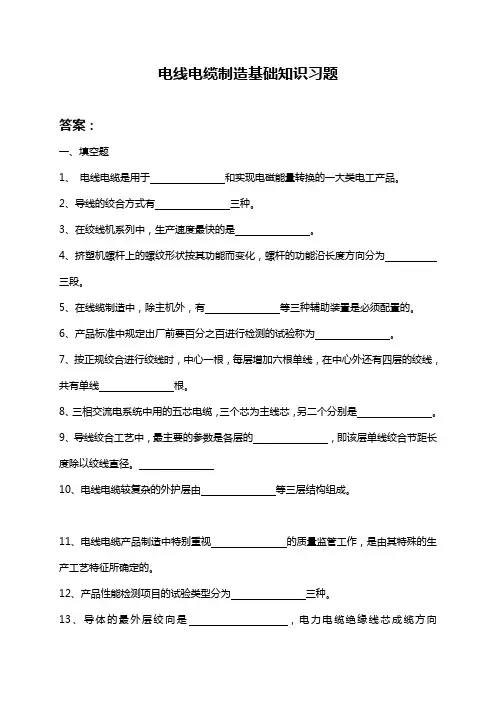

电线电缆基础知识试题

电线电缆制造基础知识习题答案：一、填空题1、电线电缆是用于和实现电磁能量转换的一大类电工产品。

2、导线的绞合方式有三种。

3、在绞线机系列中，生产速度最快的是。

4、挤塑机螺杆上的螺纹形状按其功能而变化，螺杆的功能沿长度方向分为三段。

5、在线缆制造中，除主机外，有等三种辅助装置是必须配置的。

6、产品标准中规定出厂前要百分之百进行检测的试验称为。

7、按正规绞合进行绞线时，中心一根，每层增加六根单线，在中心外还有四层的绞线，共有单线根。

8、三相交流电系统中用的五芯电缆，三个芯为主线芯，另二个分别是。

9、导线绞合工艺中，最主要的参数是各层的，即该层单线绞合节距长度除以绞线直径。

10、电线电缆较复杂的外护层由等三层结构组成。

11、电线电缆产品制造中特别重视的质量监管工作，是由其特殊的生产工艺特征所确定的。

12、产品性能检测项目的试验类型分为三种。

13、导体的最外层绞向是，电力电缆绝缘线芯成缆方向是。

二、判断题1、铝芯聚氯乙烯绝缘聚氯乙烯护套线的型号是BVV。

…………………………（）2、电力和通信电缆型号后的数字表示外护层结构，第一位表示外护套材料，第二位表示铠装层。

……………………………………………………………………………（）3、所有电力电缆均有1、2、3、4、5 芯的结构。

………………………………（）4、聚氯乙烯绝缘电力电缆只能生产1～6 千伏级，而且绝大部分是1 千伏及以下的电压级。

…………………………………………………………………………………（）4、绞合多层单线时，各层的节径比应该内层小，外层分级增大。

………………（）5、用于电力系统的绝缘电线电缆，绝缘厚度取决于工作电压，与导线截面大小无关。

……………………………………………………………………………………（）6、绝缘线芯绞合成缆的工艺原理与导线绞合工艺是不同的。

……………………（）7、挤塑机的机身和机头都必须温度控制，一般各设一个温控点。

………………（）8、铜芯交联聚乙稀绝缘聚氯乙稀内护套裸钢带铠装电力电缆的产品型号是YJV20。

电线电缆基础知识培训试题

电线电缆基础知识培训试题满分100分姓名：____________ 分数____________一、填空题(每空1分，共57分)1、电线电缆的分类___________________，___________________，___________________，___________________，___________________。

2、WDZBN-YJV22-0.6/1kV，5×25 mm2，GB/T 12706.1-2008，此电缆中，W表示_______,D表示_________，ZB表示____________，N表示________，YJ表示____________，V表示_____________，第1个“2”表示___________，0.6/1kV表示________________。

3、电力电缆的护套的平均厚度__________________，铠装型电力电缆护套的最薄点应不小于标称厚度的___________，非铠装型电力电缆护套的最薄点应不小于___________ 非铠装控制电缆护套的平均厚度____________，其最薄点厚度不小于标称厚度的_________________。

铠装控制电缆护套的平均厚度____________，其最薄点厚度不小于标称厚度的_________________。

4、一个完整的电缆标识的内容包括_________________，_________________，_________________。

5、对于控制电缆、电力电缆、RVV和BLVV来说，一个完整的电缆标识的末端到另一个完整的电缆标识始端之间的距离要求分别为_________________，_________________，_________________。

6、国标线VV 3*25+1*16 导体结构分别为__________，__________，我公司工艺规定绞线外层方向为____；绝缘分色为__________，__________，__________，__________。

电缆基础考试知识

一、填空题（27分,每空0.5分）1.35kv及以下交联聚乙烯绝缘电力电缆制造依据什么标准:2.在电线电缆材料中PVC代表PE代表XLPE代表3.在电缆型号中，VV代表的产品为（中文）：4.KVV中，第一个K代表：电缆系列，第二个V代表：，第三个V代表：，下标22代表：。

225.电线电缆按照其结构、性能、及应用，可以分为：等五大类。

6.电缆导体的绞合形式可分为和两类。

7.聚氯乙烯绝缘聚氯乙烯护套电力电缆导体长期运行温度在℃左右，硅烷交联绝缘电力电缆导体长期运行温度在℃左右。

8.带分支电缆由哪三部分组成：9.有一导体线芯共有三层，属正规绞合，导体的中心层有2根铜丝，次外层有8根铜丝，哪么它的最外层有根铜丝。

10. 聚氯乙烯绝缘电线，如BV、BVVB等，常用的标准有：、11.电力电缆导体最外层的绞向是。

12.VV 3*70电缆结构中，有根绝缘线芯，导体标称截面积是mm213.耐火电力电缆与普通电力电缆相比区别在：14.阻燃电缆按照阻燃等级可以分为：级、级、级。

15.根据电缆绝缘线芯的根数，可以分为2芯，3芯，3+1芯等，YJV-8.7/10KV 3*120是芯电缆。

16.YJV-0.6/1KV 2*50 对这个电缆型号进行分解，电缆型号：电压等级：电缆芯数：导体标称截面：17.KVVRP控制电缆的屏蔽层的作用是：18.节径比是电缆某一部件形成的螺旋的节距与之比。

19.通常电缆结构中，绝缘线芯的结构有圆形、型和瓦形等结构。

20.ISO代表，IEC代表。

21．根据不同的需要，电线的实验可以分为型式实验、例性实验和实验。

22.裸电线是指没有的线。

23.电缆的绝缘线芯主线芯一般用、、三种颜色表示，而零线用兰、黑、或双色表示。

24.控制电缆的电压等级一般是：25.1KV级别架空导线使用的标准是：26.特种电缆是为了满足一些特定的场合而设计的电缆，如耐高温电缆等，常见的符号F(F46)代表的产品名称为：27.随着人们环保意识的加强，新型的环保电缆随之而出，WDZN代表：28.YJV23-0.6/1KV中，2代表：3代表：。

电线电缆培训考试题

挤塑工考试题一、是非题〔是划V,非划X。

〕1.铜与铝为电线电缆常用的导体材料。

〔〕2・聚氯乙烯比聚乙烯的比重量大, 伸率好。

〔〕3・聚氯乙烯是绝缘材料, 聚乙烯是护套材料。

〔〕4．电缆要求绝缘层有较高的绝缘电阻，要求导电线芯有尽可能小的导体电阻。

〔〕5・070挤塑机中的“070”表示挤塑机螺杆直径。

〔〕二、选择题〔将正确答案的序号填入括号内。

〕1・电缆的火花试验电压及〔〕有关。

2・挤塑温度过低,易造成塑料制品〔〕。

3・聚氯乙烯绝缘材料的比重约为〔〕3。

4・塑料在螺杆的〔〕发生物态的转变,由固态转为粘流态5•挤制聚氯乙烯塑料机头温度范围在〔〕°C。

〔参考温度〕三、计算题铜导体直径为，绝缘厚度为，挤制每公里绝缘单线用绝缘料多少公斤？〔绝缘料的比重为2〕四、问答题1.挤塑机组主要由哪几局部组成的2.挤塑机中过滤网的作用是什么？3．挤塑机的工作原理是什么？电线电缆检验员考试题姓名：分数：一、产品标准：〔每题2分，共10分〕1.塑料绝缘电力电缆的标准代号2.塑料绝缘控制电缆的标准代号3.普通塑料绝缘电线的标准代号4.电缆导体的标准代号：5.2952-1989是什么标准：二、电线电缆的名称及型号：〔每题4分，共20分〕1.写出0.6/1铜芯聚氯乙烯绝缘聚乙烯护套电力电缆的型号：2.写出450/750V铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制软电缆的型号：3.220.6/1全称：4.2450/750V的全称：5.6022701〔〕450/750的全称：三、电线电缆的构造：〔每题4分，共20分〕1.300/500V4X2X1线芯排列构造为：2.22-0.6/13X185的绝缘厚度：0.6/13X185的绝缘厚度：3.铜芯导体构造为24/2.52的标称截面是：24/0.2的标称截面是：4．电缆型号中的下标22代表什么意思：5．五芯低压电力电缆，绝缘分色标识时，如何排列：四、半成品检验：〔每题4分，共20分〕1・S代表什么绞向：；Z代表什么绞向：2．电线电缆成品的最外层绞向是：3・绝缘厚度标称值为，火花试验电压应为4・绝缘厚度的平均值应：不小于标称值的最薄处厚度应：不小于标称值的5・在铜丝编织屏蔽，要求编织密度应不小于五、成品检验：〔每题4分，共20分〕1・出厂检验工程主要包括那几项：2・在做耐压试验时，升压之前首先应注意什么平安事项？3・450/750V控制电缆的耐压试验电压为：4.0.6/11X300如何进展耐压试验：5.220.6/13X150做耐压试验时如何接线六、仪器操作：〔每题5分，共30分〕1.利用兆欧表测量线芯间绝缘电阻时，在什么情况下读数据2.在使用电桥测量导体直流电阻时，试样长度应不小于；测量电阻时应先按按钮，再按按钮。
