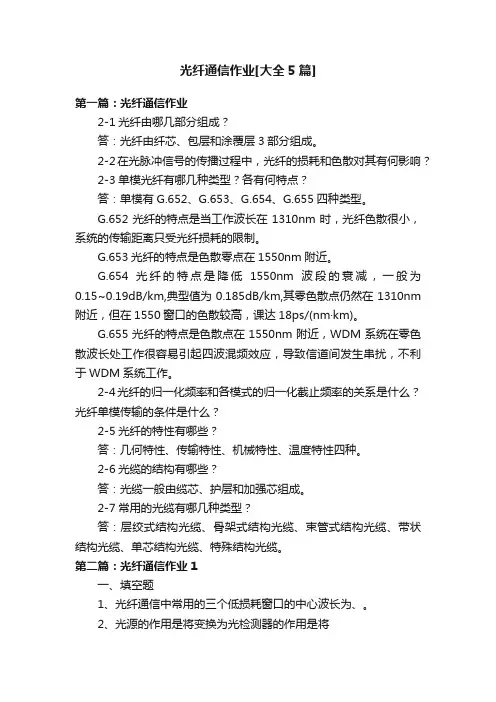

光纤通信作业[大全5篇]第一篇：光纤通信作业2-1光纤由哪几部分组成？答：光纤由纤芯、包层和涂覆层3部分组成。
2-2在光脉冲信号的传播过程中，光纤的损耗和色散对其有何影响？2-3单模光纤有哪几种类型？各有何特点？答：单模有G.652、G.653、G.654、G.655四种类型。
G.652光纤的特点是当工作波长在1310nm时，光纤色散很小，系统的传输距离只受光纤损耗的限制。
G.653光纤的特点是色散零点在1550nm附近。
G.654光纤的特点是降低1550nm波段的衰减，一般为0.15~0.19dB/km,典型值为0.185dB/km,其零色散点仍然在1310nm 附近，但在1550窗口的色散较高，课达18ps/(nm·km)。
G.655光纤的特点是色散点在1550nm附近，WDM系统在零色散波长处工作很容易引起四波混频效应，导致信道间发生串扰，不利于WDM系统工作。
2-4光纤的归一化频率和各模式的归一化截止频率的关系是什么？光纤单模传输的条件是什么？2-5光纤的特性有哪些？答：几何特性、传输特性、机械特性、温度特性四种。
2-6光缆的结构有哪些？答：光缆一般由缆芯、护层和加强芯组成。
2-7常用的光缆有哪几种类型？答：层绞式结构光缆、骨架式结构光缆、束管式结构光缆、带状结构光缆、单芯结构光缆、特殊结构光缆。
第二篇：光纤通信作业1一、填空题1、光纤通信中常用的三个低损耗窗口的中心波长为、。
2、光源的作用是将变换为光检测器的作用是将3、在光波系统中得到广泛应用的两种光检测器是。
4、光传输设备包括5、光纤通信是以为载频，以6、光发送机主要由、和组成。
7、被称为“光纤之父”的是8、中国第一条海底光缆建成于二、简答题1、光纤通信主要有哪些优点？2、简述未来光网络的发展趋势及关键技术。
3、全光网络的优点是什么？第三篇：光纤通信_结课作业光纤通信学院：学号：姓名：电子信息工程学院1xxxxxxxxx摘要：光纤通信是利用光波在光导纤维中传输信息的通信方式。
光纤通信原理参考答案.doc
光纤通信原理参考答案第一章习题1-1什么是光纤通信？光纤通信是利用光导纤维传输光波信号的通信方式。
1-2光纤通信工作在什么区，其波长和频率是什么？目前使用的通信光纤大多数采用基础材料为Si02的光纤。
它是工作在近红外区，波长为0. 8〜1. 8 5,对应的频率为167〜375THZ。
1- 3 BL积中B利L分别是什么含义？系统的通信容量用BL积表示，其含义是比特率一距离积表示，B为比特率，L为中继间距。
1-4光纤通信的主要优点是什么？光纤通信之所以受到人们的极大重视，是因为和其他通信手段相比，具有无以伦比的优越性。
主要有：(1)通信容量大(2)中继距离远(3)抗电磁干扰能力强，无串话(4)光纤细，光缆轻(5)资源丰富，节约有色金属和能源。
光纤还具有均衡容易、抗腐蚀、不怕潮湿的优点。
因而经济效益非常显著。
1-5试画出光纤通信系统组成的方框图。
一个光纤通信系统通常由电发射机、光发射机、光接收机、电接收机和由光纤构成的光缆等组成。
发端收端1-5试叙述光纤通信的现状和发展趋势。
略第二章习题2-1有一频率为3xio,3//z的脉冲强激光束，它携带总能量W=100J,持续时间是丁=10ns(lns=10-9s)。
此激光束的圆形截面半径为r=lcm°求：(1)激光波长；(2)平均能流密度；(3)平均能量密度；(4)辐射强度；(2)S =—=----------- 厂瓯------ =3.18X10I3J//??52zA5 10x10 一9x〃x(10—2)2S、- S 3.18X1O13 1 12(3)w = — = ------- ；— = 1.06x 10 J1 sc 3xlO8(4)/ = f = 3.18x10”//*2- 2 以单色光照射到相距为0. 2mm的双缝上，双缝与屏幕的垂直距离为"(1)从第一级明纹到同侧旁第四级明纹间的距离为7. 5mm,求单色光的波长；(2)若入射光的波长为6X10-7m,求相邻两明纹间的距离。
