(完整版)最新成套电气设备基础知识培训

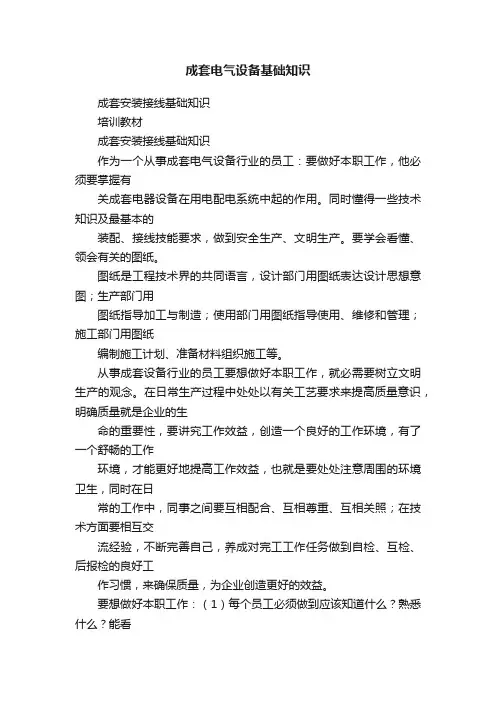

成套电气设备基础知识
成套电气设备基础知识成套安装接线基础知识培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布臵图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
成套配电设备基础知识重点培训
成 套 设 备 基 本 介 绍
第三位：用途代号，L(或D）—动力用，K—控制用，这一位也可 以做为统一设计标志，如“S”表示森源电气系统； 第四位：设计序号 第五位：主电路方案编号 第六位：辅电路方案编号 例：GCK— — 表示封闭、抽出式控制柜
成 套 设 备 基 本 介 绍
高压开关柜型号含义：
每位员工必须知道什么是三按、三检、五不
1
三按：按图纸生产、按工艺生产、按标准生产
2
三检：自检、互检、专检（首件必检、中间巡检、完工检查）
3
五不：材料不合格不投料、零件、元器件不合格不装配、上道 工序不合格不接受、装配不合格不检验、检验不合格不出厂
怎 样 做 好 本 职 工 作
要想做好本职工作，就必需要树立文明生产的观念 1
每个员工必须做到应该知道什么？熟悉什么？能看懂什么？
1
就成套电器产品而言，每个员工应该知道产品的结构形式、用 途
2
应该熟悉产品的性能、内部的结构、主要的技术参数、有关成 套电器设备在用电配电系统中起的作用
3
应该看懂系统图（一次方案图）、平面布置图、原理图、二次 接线安装图。
怎 样 做 好 本 职 工 作
成套设备教育培训课程
《成套基础知识》
编制部门：
编 制 人：
授课讲师：
编制日期：2012.02.10 修改日期：
版 本 号：A/0
1 2
怎样做好本职工作
成套设备生产流程
成套设备基本介绍
3 4
5 6 7
成套设备工序划分 成套设备识图要点 成套设备绝缘配合 开关柜的“五防联锁”
怎 样 做 好 本 职 工 作
决定爬电距离的因素：
额定绝缘电压 污染等级 材料

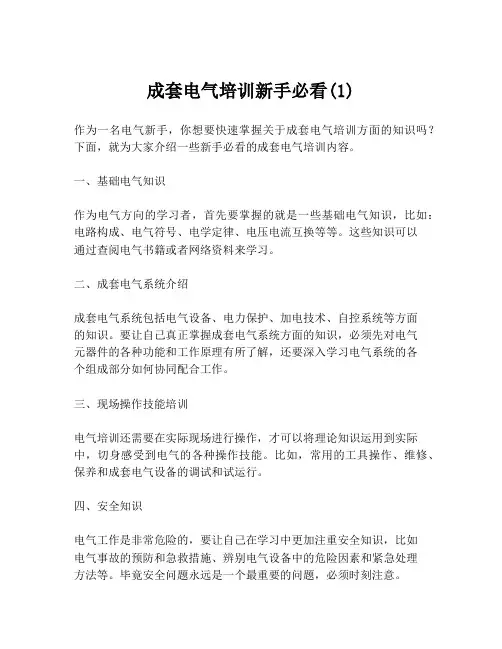

成套电气培训新手必看(1)
成套电气培训新手必看(1)
作为一名电气新手，你想要快速掌握关于成套电气培训方面的知识吗？下面，就为大家介绍一些新手必看的成套电气培训内容。
一、基础电气知识
作为电气方向的学习者，首先要掌握的就是一些基础电气知识，比如：电路构成、电气符号、电学定律、电压电流互换等等。
这些知识可以
通过查阅电气书籍或者网络资料来学习。
二、成套电气系统介绍
成套电气系统包括电气设备、电力保护、加电技术、自控系统等方面
的知识。
要让自己真正掌握成套电气系统方面的知识，必须先对电气
元器件的各种功能和工作原理有所了解，还要深入学习电气系统的各
个组成部分如何协同配合工作。
三、现场操作技能培训
电气培训还需要在实际现场进行操作，才可以将理论知识运用到实际中，切身感受到电气的各种操作技能。
比如，常用的工具操作、维修、保养和成套电气设备的调试和试运行。
四、安全知识
电气工作是非常危险的，要让自己在学习中更加注重安全知识，比如
电气事故的预防和急救措施、辨别电气设备中的危险因素和紧急处理
方法等。
毕竟安全问题永远是一个最重要的问题，必须时刻注意。
总之，成套电气培训既要有理论知识，也要有实际操作经验。
同时更要注重安全问题，让自己在培训中切实地提高电气技能水平，快速成为一名合格的电气工程师。
最新成套电气设备基础知识培训讲课教案
最新成套电气设备基础知识培训成套开关设备基础知识培训2019年3月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。
成套开关设备可分为：1、低压成套开关设备2、高压开关柜封闭式组合电器（GIS）3、SF64、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。
电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。
这样的网络就称为“电力网”。
2、直流电与交流电直流电（英文:Direct Current，简称DC），是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent，简写AC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。
交流电工作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。
4、电气性能参数额定电压——电力系统或电气设备所允许的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允许长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。
电气安全基础知识培训(完整版)
汇报人：可编辑 2023-12-27
目录
• 电气安全概述 • 电气安全基本知识 • 电气安全操作规程 • 电气安全防护措施 • 电气安全事故处理 • 电气安全法规与标准
01 电气安全概述
电气安全定义
电气安全是指在电气设备使用、操作、维护和管理的全过程中，通过采取一系列 措施和手段，保障人身安全和财产安全，防止因电击、电火灾、电弧等引起的意 外事故。
安全距离
为了确保电气设备和工作人员的安全 ，应保持一定的安全距离。安全距离 的大小取决于电压的高低、设备的类 型和环境条件等因素。
安全装置与保护措施
安全装置
在电气设备上安装各种安全装置，如 过流保护装置、漏电保护装置、接地 保护装置等，以防止发生触电事故和 其他电气事故。
保护措施
采取各种措施来保护工作人员和设备 的安全，如停电作业、验电、挂地线 等措施。保护措施应根据实际情况选 择合适的方案，并严格按照操作规程 进行。
容纳电荷的能力称为电容 。电容用符号C表示，单 位是法拉。
关系
电阻和电容是电子设备中 常见的元件，它们在电路 中具有不同的作用和特性 。
电磁场与电磁辐射
电磁场
变化的电场和磁场相互作用形成 电磁场。电磁场对周围物质具有
力的作用，并传递能量。
电磁辐射
电磁波向周围空间传播的现象称 为电磁辐射。电磁辐射包括无线 电波、微波、红外线、可见光、
企业电气安全规章制度
01
电气设备操作规程
02
电气检修安全规程
03
临时用电管理规定
04
电气事故应急预案
国际电气安全标准与规范
IEC标准 NFPA标准
ISO标准 IEEE标准
电气设备安全知识培训（三篇）
电气设备安全知识培训第一部分：电气设备基础知识1. 电气设备概述电气设备是指电力传输、分配和使用过程中所使用的各种设备，包括发电设备、配电设备、用电设备等。
电气设备的安全与人们的生命财产安全息息相关。
2. 电气设备分类按功能划分，电气设备可以分为发电设备、变压器、配电设备、控制设备和用电设备等。
这些设备在电力系统中扮演着不同的角色。
3. 常见电气设备常见的电气设备包括发电机组、变压器、断路器、开关柜、电缆、插头插座等。
这些设备在日常生活和工业生产中被广泛使用。
第二部分：电气设备安全问题及预防1. 电气事故的危害电气事故可能导致触电、火灾和爆炸等严重后果，对人们的生命财产安全造成重大威胁。
因此，学习电气设备安全知识非常重要。
2. 规范使用电气设备使用电气设备时，应确保设备符合安全规范要求，并由专业人员进行安装、维修和检测。
同时，要注意设备的正常运行状态，及时修复故障和更换老化设备。
3. 小心电源触电在使用电气设备时，要小心避免触电。
在插拔插头时，应先拔掉电源，并且保持干燥的手。
接触带电部件时，要注意是否有绝缘保护措施。
4. 防范火灾风险电气设备故障可能导致火灾的发生，因此要定期检查设备线路是否有短路、漏电等情况，并及时修复。
要禁止在设备周围堆放易燃物品，确保通风良好。
5. 防止设备过载设备过载是电气事故的常见原因之一，要按照设备的额定功率使用，并合理分配负载。
如果设备过热或冒烟，要立即停止使用，并通知专业人员检修。
6. 正确使用插座在使用插座时，要保持插头的干净和良好接触。
禁止多个插头插在同一个插座上，避免过载和电线过热。
同时要注意插座的位置，避免水分和热源。
7. 防止静电产生在处理静电敏感的设备时，要注意防止静电的产生和积累。
可以通过接地、使用静电消除器等方式来降低静电的危害。
第三部分：紧急情况处理1. 触电事故急救一旦发生触电事故，应立即切断电源，并用干燥的绝缘物品或绝缘手套将伤者与电源分离。
成套电力设备基础知识培训资料
高压开关柜基础知识第一章高压开关柜概述 (2)第二章高压开关柜组成及分类 (3)第三章常见高压开关柜产品 (5)第四章总体质量要求 (21)第五章包装运输保管及开箱验收要求 (23)第六章常见故障缺陷及处理方法 (23)第七章高压开关柜订货须知 (24)第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：防止外部物体侵入内部设备的保护程度。
二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
4.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。
三、高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5℃(下限)，严寒地区可以为-15℃。
成套电气设备知识培训1
2019/2/25
型号说明：
2019/2/25
适用范围： 该装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层 建筑等低压配电系统的动力、配电和电机控制中心、电容补偿等的电 能转换、分配与控制用。 在大单机容量的发电厂、大规模石化等行业的低压动力控制中心 和电机控制中心等电力使用场合时能满足与计算机接的特殊需要。 该装置是根据电力部主管上级，广大电力用户及设计部门的要求， 为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方 便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可 靠的原则设计的新型低压抽出式开关柜。产品具有分断、接通能力高、 动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新 颖、防护等级高等特点。可以作为低压抽出式开关柜的换代产品使用。 我公司生产的GCS装置符合IEC-1《低压成套开关设备和控制设 备》、GB7251《低压成套开关设备和控制设备》、ZBK36001《低压抽 出式成套开关设备》等标准。
•
• • •
2019/2/25
GCK型低压抽出式开关柜
概述： GCK、GCL系列低压抽出式开关 柜式是我公司根据广大用户的需求 而设计的，具有结构先进、外形美 观、电气性能高、防护等级高、安 全可靠、维护方便等特点，是冶金、 石油、化工、电力、机械、轻纺等 行业低压供电系统理想的配电装置， 被国家列为两网改造推荐产品和第 九批节能产品。
产品型号及含义:
2019/2/25
• 产品结构特点 • 本动力箱（柜）系封闭式，外壳一般采用钢板焊接而成，也可 用型材组装而成。箱内左右侧壁上焊有电器安装立柱，刀开关操作 手柄装于箱前右侧箱门上，作为切换电源之用。箱门上可装电压表、 电流表、指示灯及操作按钮。可以开门检修箱内设备。 • 箱内设备采用条架式结构安装，安装灵活紧凑，方便维修。
电气安全基础知识培训(完整版)
防静电措施与装置
环境危险程度控制
采用导电性地面、保持环境湿度等措施，降 低静电产生的可能性。
工艺控制
从工艺流程、设备结构、材料选择等方面采 取措施，限制静电的产生和积累。
静电消除器
采用静电消除器对带电体进行中和，达到消 除静电的目的。
人体防静电措施
穿戴防静电服装、使用防静电工具等，避免 人体产生静电对设备造成影响。
人的生命安全和身体健康。
维护设备安全
电气设备的安全运行对于保障生 产、生活的正常进行具有重要意 义，电气事故往往导致设备损坏 、生产停顿，造成巨大经济损失
。
促进社会和谐
电气安全作为公共安全的重要组 成部分，对于维护社会稳定、促
进社会和谐具有积极作用。
电气事故的危害与原因
危害
电气事故可能导致触电、火灾、 爆炸等严重后果，造成人员伤亡 和财产损失。
CHAPTER 02
电气设备安全
电气设备的分类与特点
01
02
03
高压电气设备
额定电压在1000V及以上 的设备，具有高电压、大 电流的特点，危险性较高 。
低压电气设备
额定电压在1000V以下的 设备，应用广泛，操作相 对安全。
特种电气设备
如防爆电气设备、矿用电 气设备等，适用于特殊环 境和场所。
电气安全基础知识培训 (完整版)
汇报人：
2023-12-31
CONTENTS 目录
• 电气安全概述 • 电气设备安全 • 电气线路安全 • 用电安全 • 防雷、接地与防静电 • 电气火灾与扑救
CHAPTER 01
电气安全概述
电气安全的重要性
保障人身安全
电气安全是防止电气事故造成人 员伤亡的重要保障，关系到每个
(完整版)最新成套电气设备基础知识培训
成套开关设备基础知识培训2019年3月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。
成套开关设备可分为：1、低压成套开关设备2、高压开关柜3、SF封闭式组合电器（GIS）64、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。
电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。
这样的网络就称为“电力网”。
2、直流电与交流电直流电（英文:Direct Current，简称DC），是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent，简写AC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。
交流电工作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。
4、电气性能参数额定电压——电力系统或电气设备所允许的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允许长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。
电气设备基础知识培训讲解
1.1断路器的结构及工作原理
续上页：
7、绝缘子支持型（又称绝缘子支柱式、支柱式）。这一类 型断路器的结构特点是安置触头和灭弧室的容器（可以是金属筒 也可以是绝缘筒）处于高电位，靠支持绝缘子对地绝缘，它可以 用串联若干个开断元件和加高对地绝缘的方法组成更高电压等级 的断路器。
8、接地金属箱型（又称落地罐式、罐式）。其特点是触头 和灭弧空装在接地金属箱中，导电回路由绝缘套管引入，对地绝 缘由SF6气体承担。
弹簧机构的结构比较复杂，零件的加工精度和装配要求高， 所以价格较贵，增加了真空断路器的成本与售价。但对整个配 电回路来说，可以节省直ቤተ መጻሕፍቲ ባይዱ蓄电装置的投资，且对电压稳定性 要求不高，提高了运行的安全性，减少了维护工作量。
1.1断路器的结构及工作原理
真空断路器的绝缘件：
真空断路器的绝缘件性能对运行可靠十分重要。真空断路 器的绝缘设计，如爬电比距、对地距离等都要符合电力系统的 “全工况”要求。真空断路器的绝缘件在分、合闸操作中要承 受较大的机械冲击，瓷质的绝缘件虽然绝缘性能好，但不耐受 机械冲击，环氧树脂浇注件防潮能力差，且价格也贵，都不是 真空断路器的理想绝缘材料。近几年来，经过技术引进并国产 化，生产了不饱和聚脂玻璃纤维塑料（SMC）模压制品。这种 产品具有增水性、耐电压不燃烧、绝缘性能和机械强度俱佳的 优点，价格与环氧树脂浇注相仿。所以现在生产的真空断路器 大都使用SMC绝缘件。国产的ZN27型真空断路器从投产开始就 采用了这种绝缘件，已运行多年，这种绝缘件在实际生产运行 中效果十分看好。
断路器的总体结构和其对地的绝缘方式不同分类：绝缘子支柱 式、支柱式 、落地罐式、罐式；
按断路器在电力系统中工作位置的不同分类：发电机断路器、 输电断路器、配电断路器；
成套电气知识培训资料
自检
互检
报检
做好本职工作的条件
三个按照
按照图纸生产 按照工艺生产 按照规范生产
做好本职工作的条件
生产流程“五不”
材料不合格不投料 零件、元器件不合格不装配 上道工序不合格不流入下道工序
装配不合格不验收 检验不合格不出厂
做好本职工作的条件
知道什么？熟悉什么？看懂什么？
知道：产品的结构形式、用途 熟悉：元件的性能、技术参数 看懂：系统图，布置图，原理图
基本知识——常见电气名词解释
额定工作频率：指在交流电路中一秒钟内交流电所允 许而必须变化的周期数。
额定功率：指用电器正常工作时的功率。它的值为用 电器的额定电压乘以额定电流。若用电器的实际功率 大于额定功率，则用电器可能会损坏。
有功功率：在交流电能的发输用电过程中，用于转换 成电磁形式的那部分能量叫做有功。
额定电压是电气设备长时间正常工作时的最佳 电压，额定电压也称为标称电压。
电压的单位—伏特（伏），V
成套电气行业常见的额定电压等级有 24V,36V,110V,220V,380V；低于额定电压元件不工作， 高于额定电压元件可能被击穿损坏。
基本知识——常见电气名词解释
什么是额定电流——In？
额定电流是指在额定环境条件（额定的电压、 温度、海拔、安装条件等）下，电气设备的长期连 续工作时允许通过的电流。
无功功率：在交流电能的发输用过程中，用于电路内 电磁场交换的那部分能量叫做无功。
绝缘电压(Ui)、耐冲击电压(Uimp)……
基本知识——常见电气名词解释
什么是一次元件？
什么是二次元件？
起主要能量的传输和分 配的电气元件都属一次 元件，一次元件及有关 线路叫做一次回路。
基本知识——供配电系统的组成
电气安全基础知识培训(完整版)ppt
04
定期对设备进行预防性 维护，延长设备使用寿 命。
电气设备故障排除与处理流程
逐一排查故障原因
切断电源，进行安全检查
在排除故障前，必须先切断电源 ，确保工作人员安全。
根据初步判断的故障类型，逐一 排查可能的原因，如线路老化、 元件损坏等。
修复故障
电气安全的重要性
随着现代社会的发展，电气设备和设施在各个领域得到广泛应用，如工业、交 通、医疗、家庭等。因此，电气安全对于保障人身安全、财产安全以及社会稳 定具有重要意义。
电气安全法规与标准
电气安全法规
各国政府为了保障电气安全，制定了一系列法规和标准，如 国际电工委员会（IEC）标准、中国国家电气标准等。这些法 规和标准对电气设备的制造、使用、维护等方面提出了明确 的要求和规范。
安装防火设备
在易燃易爆场所安装防火 设备，如烟雾报警器、灭 火器等，及时发现并扑灭 火源。
定期检查和维护
定期对电气设备进行检查 和维护，确保设备正常运 行，防止火灾事故的发生 。
防雷措施
安装避雷设备
加强雷电预警
在建筑物和电气设备上安装避雷设备 ，如避雷针、避雷带等，防止雷击对 设备和人员造成伤害。
严格遵守国家及地方安全 用电规程，确保用电பைடு நூலகம்备 和设施符合安全标准。
使用保护设备
使用漏电保护器、接地保 护等设备，确保在发生漏 电或接地故障时及时切断 电源。
定期检查和维护
定期对电气设备进行检查 和维护，确保设备完好无 损，防止触电事故的发生 。
防火措施
遵守防火规定
严格遵守国家及地方防火 规定，确保电气设备符合 防火要求。
成套电气基础知识培训
成套电器 基本技术要求
成套电器外壳的基本作用是防护和支承。
1、要求具有足够的机械强度和刚度。
2、要求防护等级达到相应的标准。
外 壳
防护等级代号IP：
防 I： 防固体侵入
例如：IP40或IP4X
护 P：防水侵入
我公司的产品中，低压柜的防护等级一般为：IP30，KYN28
中置柜为：IP40，XGN2为：IP20
成套电气基础知识培训
目录
成套电器的基础知识 中科电力产品介绍 高低压开关柜的未来发展趋势
什 么 是 成套电器?
成套电器即成套开关设备，它是以开关设备为主体的成套配电装置， 即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、 测量、保护等装置组装在一起而构成的成套配电装置。
成套电器可分为：
建筑物等用电集中的场所采用动力配电柜、电动机控制中心（MCC） 和动力照明配电箱。 2、6~35KV变配电站中采用高压开关柜。 3、110 ~500KV系统中越来越多地采用GIS。 4、城网以及高层建筑越来越多采用预装式变电站。
成套电器 基本技术要求
成套电器应具有良好的电气性能、绝缘性能和机械性能，并且动作 灵敏，工作可靠性高，能满足动稳定和热稳定的要求。此外，应能保证 设备操作、维护和检修的方便，以及保证操作人员的人身安全。
GCS型低压抽出式开关柜
概述： GCS型低压抽出式开关柜适用于发
电厂、变电所、石油化工部门、厂矿 企业、高层建筑等低压配电系统的动 力、配电和电机控制中心、电容补偿 等的电能转换、分配与控制用。产品 具有分断、接通能力高、动热稳定性 好、电气方案灵活、组合方便、系列 性实用性强、结构新颖、防护等级高 等特点。可以作为低压抽出式开关柜 的换代产品使用。
电气安全基础知识培训(完整版)
电气安全是指与电气相关的设备、设 施和系统中，通过采取一系列措施， 确保人身安全、财产安全和环境安全 。
电气安全的重要性
随着现代社会对电力的依赖越来越重 ，电气安全问题也日益突出。电气安 全不仅关系到人们的生命财产安全， 还关系到社会的稳定和发展。
电气安全法规与标准
电气安全法规
各国政府为了保障电气安全，制 定了一系列法规和标准，如中国 的《电力安全工作规程》、《电 气设备安全设计导则》等。
减少财产损失。
加强电气设备维护保养工作要求
定期检查
对电气设备进行定期检查，确保设备正常运行， 及时发现并处理潜在问题。
预防性维护
实施预防性维护计划，通过定期更换磨损部件、 清洁设备等方式，延长设备使用寿命。
维修记录
建立设备维修记录，记录每次维修和保养的情况 ，为后续维护提供参考。
未来电气安全发展趋势预测
电气安全防护措施概述
预防触电
通过采取一系列措施，如使用绝缘材 料、保持安全距离、使用保护设备等 ，以防止人体与带电体接触，从而避 免触电事故的发生。
防止过电流
防止过电压
通过使用避雷针、避雷器等设备，将 雷电引入地下或进行分流，以保护设 备和人身安全。
通过保护装置和设备，如熔断器、断 路器等，及时切断过电流线路，以防 止设备损坏和火灾事故的发生。
大。
疏散人员
迅速疏散事故现场的人员，确保人 员安全。
报告相关部门
及时报告给相关部门，以便得到专 业的救援和处理。
电气事故预防措施内容
定期检查电气设备
对电气设备进行定期检查，确保设备正常运行，及时发现和排除 潜在的安全隐患。
严格执行安全操作规程
严格遵守电气安全操作规程，避免因操作不当导致的电气事故。
成套电气知识培训共65页文档
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成套开关设备基础知识培训2019 年 3 月1成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户 对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构 成的成套配电装置。
成套开关设备可分为：1低压成套开关设备 2、 高压开关柜3、 SF 6封闭式组合电器（GIS ）4、 预装式变电站 2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成 电能的传输与分配。
发电厂 娈电所 _ 变电所用户 水轮机发电机升压变压猎输电统路降压变压嚣 用电设笛电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电 压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络 连接以提高供电的可靠性和经济性。
这样的网络就称为“电力网”。
2、直流电与交流电直流电（英文:Direct Curre nt，简称DC ，是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent，简写AC ）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。
交流电工 作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地变电所动力系统水库电力系班4、电气性能参数额定电压——电力系统或电气设备所允许的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允许长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。
额定短路关合电流——开关电器在合闸时，设备所能承受的短路电流峰值的最大值。
额定短时耐受电流（热稳定电流）——电气设备载流导体在在规定的使用和性能条件下，在规定的时间内，开关在合闸位置能够承载的电流的有效值（这个规定的时间叫额定短路持续时间）。
额定峰值耐受电流（动稳定电流）——电气设备载流导体在在规定的使用和性能条件下，能够承载的额定短时耐受电流第一个大半波的电流峰值。
在该短路电流峰值冲击所产生电动力作用下，电气设备不致损坏。
额定绝缘水平——开关设备工作时能够承受高于额定电压的各种过电压作用，不会导致绝缘损坏。
一般包括额定工频耐受电压和额定冲击耐受电压。
额定工频耐受电压——对设备按相关标准，施加高于其额定电压的工频（50Hz）电压，由此确定的设备所能承受过电压的能力的限值。
额定冲击耐受电压——在额定电压工作条件下，导体或设备发热不超过长期运行允许温度时，所允许通过的最大电流。
5. 成套电器的种类（1）、低压成套开关设备按供电系统的要求和使用的场所分：1、一级配电设备2、二级配电设备3、末级配电设备箱）。
动力配电中心（PC,俗称低压柜。
动力配电柜和电动机（马达）控制中心（MCC）。
动力配电箱、照明配电箱、插座配电箱、电表计量箱等（俗称三按结构特征和用途分类：1 、固定面板式开关柜如：PGL等2、封闭式开关柜女口：GGD GFB JYD等。
3、抽出式开关柜女口：GCK MNS GCS BLOKSE等。
4、动力、照明配电控制箱女口：XL-21 （动力箱）、XM（照明箱）、XC（插座箱）、XD （电表计量箱）等。
（2）、高压成套开关设备按柜体结构可分为：a 、半封闭式（或敞开式）高压开关柜 女口： GG-1Ab 、金属封闭式高压开关柜 按柜内整体结构分：a 、 铠装式高压开关柜 如b 、 间隔式高压开关柜如c 、 箱式高压开关柜如 按主要元件固定的特点分：a 固定式（G ） 女口： KGNb 、移开式（Y ）女口： KYN28-12按绝缘方式分：a 、 空气绝缘开关柜：即采用空气（大气）作为柜内绝缘介质的开关柜（ AIS ）。
b 、 气体绝缘开关柜：即采用（除大气之外的）惰性气体或干燥空气作为柜内绝缘介质的 开关柜。
c 、固体绝缘开关柜：即采用固态绝缘物作为绝缘介质的开关柜（3）、SF 6封闭式组合电器（GIS ）采用绝缘性能卓越的六氟化硫气体做绝缘和灭弧介质，三相共箱或分相结构的开关设备 一般用于66kV 及以上电力系统。
（4）、预装式变电站（箱式变电站）用来从高压系统向低压系统或者从低压系统向高压系统输送电能的设备，它包括装在外 壳内的变压器、低压和高压开关设备、连接线和辅助设备。
大多安装在公众易于接近的 地点。
6、 成套电器的应用成套电器广泛应用于发电厂、变电站、工矿企业、高层建筑等各种用电场所，作为接受和分配电能以及对电路进行控制、保护、监测之用。
几乎在各种电压等级的系统中都用 到成套电器。
（1） 、在低压配电系统中，变配电站低压配电装置采用低压柜，生产车间、建筑物等用电集中的场所采用动力配电柜、电动机控制中心（ MCC和动力照明配电箱。
（2） 、6〜35KV 变配电站中采用高压开关柜。
（3） 、66kV 及以上电力系统中一般采用 GIS 。
（4） 、城网以及高层建筑越来越多采用预装式变电站。
7、 成套电器的基本技术要求7.1 成套电器应具有良好的电气性能、绝缘性能和机械性能，并且动作灵敏，工作 可靠性高，能满足动稳定和热稳定的要求。
此外，应能保证设备操作、维护和检修的方如：KYN28A-12等。
KYN KGN 系 列。
JYN 系列。
便，以及保证操作人员的人身安全。
7.2 对于高压开关柜来说，有明确的“五防”联锁要求：（1）、防止带负荷分、合隔离开关。
（2）、防止误分、误合断路器、负荷开关和接触器。
（3）、防止接地开关处在合闸位置时带接地线关合断路器、负荷开关等。
（4）、防止带电时挂接地线或合接地开关。
（5）、防止误入带电间隔。
7.3 对于低压开关设备的操作，也存在相应的防误联锁关系，以保证正确的操作顺序。
7.4 成套电器外壳的基本作用是防护和支承，应满足下述基本要求：（1）、要求具有足够的机械强度和刚度。
（2）、要求防护等级达到相应的标准。
防护等级一般由产品技术条件而定，用户要求特殊防护等级的情况也屡见不鲜。
7.5 开关柜的绝缘外绝缘——空气间隙及设备的固体绝缘与敞开空气接触的表面。
内绝缘——密闭空间（气体压强不随外界条件变化）的空气间隙及固态绝缘体内部的绝缘。
绝缘距离——绝缘距离是指带电部分与不带电部分之间、带电部分与不同相带电部分之间的安全距离。
绝缘距离包括电气间隙和爬电距离。
电气间隙：具有电位差的两个相邻导电体之间在空气中的最小距离。
爬电距离：具有电位差的两个相邻导电体之间沿绝缘体表面的最短距离。
复合绝缘——把不同绝缘介质组合起来的绝缘方式称为复合绝缘。
根据电气设备使用条件、周围环境和绝缘材料来确定电气设备的电气间隙和爬电距离，这三个因素被称为绝缘配合的三要素。
8、常见成套电器介绍8.1 低压成套开关设备国产低压开关柜全型号由6 位汉语拼音字母或数字表示，其含义如下：□□□□—□—□1 2 3 4 5 6第1位：分类代号，即产品名称，P-开启式低压开关柜，G-封闭式低压开关柜；第2位：型式特征，G-固定式，C—抽出式，H—固定和抽出式混合安装；第3位：用途代号，L （或D）—动力用，K—控制用。
这一位也可以作为统一设计标志，如” S'表示森源电气系统；第4 位：设计序号；第5 位：主电路方案编号；第6 位：辅助电路方案编号。
例：GC G□ —口表示封闭、抽出式控制柜GG D□ —口表示封闭、固定式动力柜进口或合资品牌低压开关柜，其型号含义各异，如MNS2.0其中：M—模件式，N—抽出式，S—开关配电装置，2.0 —版本号（设计序号）8.2 动力箱、配电箱系列动力箱、配电箱的型号大多由汉语拼音字母和设计序号组成。
动力配电箱：XL-21。
其中：X—箱，L—动力，21—设计序号。
照明配电箱：XM（R）。
M—照明，X—箱，R—嵌入式或称暗装。
（如后缀数字为设计序号）插座箱：XC其中：X—箱，C—插座。
模数化终端配电箱PZ20、PZ30电表计量箱：PZ40 XDD（R）o其中：X—箱，DX电表计量，R—嵌入式（暗装）。
控制箱：JXF （R）。
其中：JX本意为接线，F—防尘，R—嵌入式（暗装）。
型号中含有W的一般为户外箱。
配电箱外壳采用金属外壳或塑钢材料外壳。
8.3 高压成套开关设备高压开关柜的型号：国产系列高压开关柜全型号由如下格式表示，其含义如下：□ □ □ □ —□/ □ —□1 2 3 4 5 6 7第1位：开关柜结构形式，K —铠装式，J —间隔式，X—箱式；第2位：主设备安装方式，G—固定式，丫一移开式（用字母Z表示中置式）;第3位：安装场所，N—户内式，W—户外式；第4 位：设计序号；第5位：额定电压（单位kV），有的在这一位后的括号中说明主设备的类型，如用Z表示真空断路器，F表示负荷开关。
第6 位：额定电流（单位A）第7 位：额定短路开断电流（单位kA）型号中还有增加其他字母断路的情况，如：断路器操动机构：D-电磁式，T-弹簧式；环境代号,TH —湿热带，TA—干热带，G-高海拔，Q-全工况。
尾部加数字代表主回路（一次线）方案编号；例如：KYN28-12（Z）KYN28-12（GZS1-12型户内金属铠装抽出式开关柜系3~10KV三相交流50Hz单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电；工矿企事业配电；电力系统二次变电所受电、送电；大型高压电动机起动等。
实行控制、保护、检测之用。
对于环网柜，因其多应用于环网供电方式而得名，型号前有加H的情况，如HXG M -12。
也可采用上文型号命名方式，如：XGN15-12。
我公司的环网柜型号，分为以下几种：XG M -12 (CB /630-20、XGN C -12 (F ) /630-20、XG M -12 (FR /125-31.5 型号中：匚 :――设计序号位，CB 配断路器，F ――配负荷开关，F配负荷开关一熔断器组合电器。
630――负荷开关额定电流（A ）,20――额定短时耐受电流（kA ）, 125―― 所配熔断器额定电流（A ），31.5 ----------------- 额定短路开断能力（kA ）。
9、高低压成套开关设备发展开关柜的发展大致经历了四个阶段，前期主要解决绝缘问题，后续考虑人身安全， 之后研究小型化，现在研究环境友好型。
