框架结构体系~
框架结构体系汇总讲解
有些房屋把底层的楼盖悬挑出很厚的周边雨罩，使高层建筑立面给 人以高中有宽，耸而不危，周边开阔舒坦的感觉。
（二）多层民用房屋的柱网尺寸
柱距；3.3～6m（旅馆建筑时，它往往等于两 个客房的宽度。故常为6～8 m）。
跨度： 6～12m（从经济考虑不宜超过9m）
三、构件截面尺寸
框架横梁截面梁高h 梁宽b
(1 8 (1 2
~ ~
1 )跨度 12 1 )h 3
框架柱截面的宽与高 ( 1 ~ 1 )层高 15 20
• (二）装配式框架这种框架构件采取预制安装，可加速施工进度和提高建筑
工业化程度。不过，这种框架的构件节点连接构造应达到刚节点的要求，目前节点构造 的作法仍在不断研究改进中。故这种施工方法现在还未普及应用。
• (三）半现浇框架所谓半现浇框架结构一般是指梁、柱现浇、楼板预制或者
是现浇柱预制梁板的结构。它的主要优点是节点构造简单，比全现浇框架可以节约模板 20％左右，比全装配框架可以节约钢材和水泥20％左右。同时还增强了结构整体性，提 高了抗震能力。这是目前比较受欢迎的框架形式。
（3）梁与板的接头方式——叠合梁式
第三节 框架的布置、柱网尺寸及构件截面尺寸
一、框架的布置 （一）主要承重框架横向布置 （二）主要承重框架纵向布置 （三）主要承重框架纵横两向布置
纵向连系梁
横向主梁
柱
纵向主梁
横向连系梁 柱
纵向主梁
横向主梁 柱
二、柱网尺寸 框架的柱网布置应力求做到简单、规则、整齐，
框架结构体系
现浇结构，有时还可采用现浇柱及预制梁板的半 现浇半预制结构。 现浇结构的整体性好，抗震性能好，在地震区应 优先采用。 缺点：抗侧刚度低，２０层以下建筑 适用范围：办公楼、餐厅、车间、营业室、教室 和实验室等
建筑平面布置灵活，使用方便； 框架房屋比砌体房屋有较高的承载力，较好
柱截面
实腹式（矩形、箱形、圆形、I形、H形、L形、T形、 十字形等）
格构式 （对钢结构而言）
梁截面
实腹式（矩形、箱形、T形、倒 L形、I形、H形、花 篮梁等）
格构式 （对钢结构而言）
矩形梁
混凝土梁形式
T形梁
倒L形梁
花篮梁
箱形梁
二、框架结构的优缺点及适用范围
优点： 建筑平面布置灵活、易于设置较大房间、使用方
3900
7500 2000 7500
3900
5000 700 2000 6000
7000 6000
教室
教室 3900
走道
走道
7800
6000 2400 6000
6000 2400 6000
等跨式柱网
等跨式柱网：常用跨度为6米、7.5米、9米、12米
开间方向柱距：6m
三、构件截面尺寸
（一）框架梁的截面尺寸 （二）框架柱的截面尺寸 （三）楼盖结构尺寸
（一）框架梁的截面尺寸
❖ hb=(1/7—1/15)lb (刚度要求)
hb≤lbn/4
（避免短梁）
bb=(1/2—1/3.5)hb bb≥200mm (构造要求) bb≥bc/2
式中lb、lbn——分别为主梁的计算跨度和净跨度。
纵向布置连系梁。横向抗侧 刚度大。有利采光和通风。

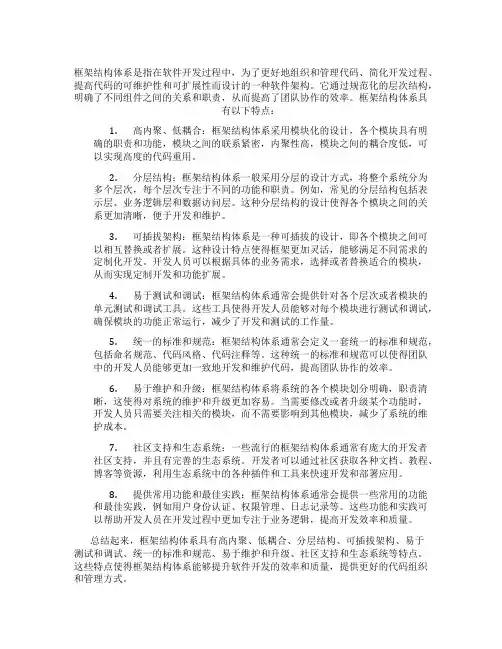

框架结构体系的特点
框架结构体系是指在软件开发过程中，为了更好地组织和管理代码、简化开发过程、提高代码的可维护性和可扩展性而设计的一种软件架构。
它通过规范化的层次结构，明确了不同组件之间的关系和职责，从而提高了团队协作的效率。
框架结构体系具有以下特点：1.高内聚、低耦合：框架结构体系采用模块化的设计，各个模块具有明确的职责和功能，模块之间的联系紧密，内聚性高，模块之间的耦合度低，可以实现高度的代码重用。
2.分层结构：框架结构体系一般采用分层的设计方式，将整个系统分为多个层次，每个层次专注于不同的功能和职责。
例如，常见的分层结构包括表示层、业务逻辑层和数据访问层。
这种分层结构的设计使得各个模块之间的关系更加清晰，便于开发和维护。
3.可插拔架构：框架结构体系是一种可插拔的设计，即各个模块之间可以相互替换或者扩展。
这种设计特点使得框架更加灵活，能够满足不同需求的定制化开发。
开发人员可以根据具体的业务需求，选择或者替换适合的模块，从而实现定制开发和功能扩展。
4.易于测试和调试：框架结构体系通常会提供针对各个层次或者模块的单元测试和调试工具。
这些工具使得开发人员能够对每个模块进行测试和调试，确保模块的功能正常运行，减少了开发和测试的工作量。
5.统一的标准和规范：框架结构体系通常会定义一套统一的标准和规范，包括命名规范、代码风格、代码注释等。
这种统一的标准和规范可以使得团队中的开发人员能够更加一致地开发和维护代码，提高团队协作的效率。
6.易于维护和升级：框架结构体系将系统的各个模块划分明确，职责清晰，这使得对系统的维护和升级更加容易。
当需要修改或者升级某个功能时，开发人员只需要关注相关的模块，而不需要影响到其他模块，减少了系统的维护成本。
7.社区支持和生态系统：一些流行的框架结构体系通常有庞大的开发者社区支持，并且有完善的生态系统。
开发者可以通过社区获取各种文档、教程、博客等资源，利用生态系统中的各种插件和工具来快速开发和部署应用。

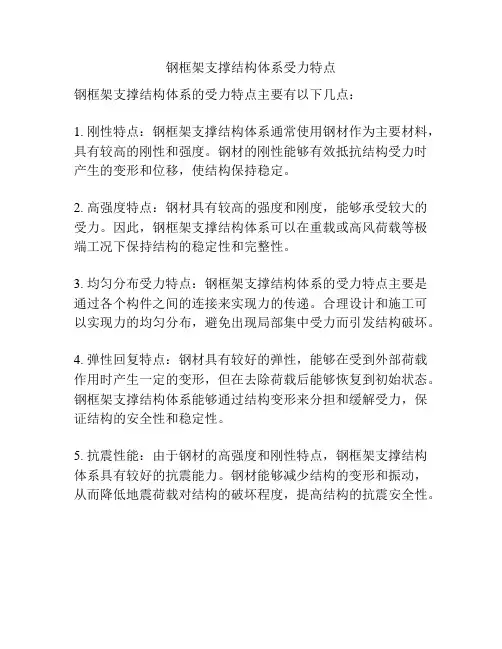

钢框架支撑结构体系受力特点
钢框架支撑结构体系受力特点
钢框架支撑结构体系的受力特点主要有以下几点：
1. 刚性特点：钢框架支撑结构体系通常使用钢材作为主要材料，具有较高的刚性和强度。
钢材的刚性能够有效抵抗结构受力时产生的变形和位移，使结构保持稳定。
2. 高强度特点：钢材具有较高的强度和刚度，能够承受较大的受力。
因此，钢框架支撑结构体系可以在重载或高风荷载等极端工况下保持结构的稳定性和完整性。
3. 均匀分布受力特点：钢框架支撑结构体系的受力特点主要是通过各个构件之间的连接来实现力的传递。
合理设计和施工可以实现力的均匀分布，避免出现局部集中受力而引发结构破坏。
4. 弹性回复特点：钢材具有较好的弹性，能够在受到外部荷载作用时产生一定的变形，但在去除荷载后能够恢复到初始状态。
钢框架支撑结构体系能够通过结构变形来分担和缓解受力，保证结构的安全性和稳定性。
5. 抗震性能：由于钢材的高强度和刚性特点，钢框架支撑结构体系具有较好的抗震能力。
钢材能够减少结构的变形和振动，从而降低地震荷载对结构的破坏程度，提高结构的抗震安全性。
框架结构体系
框架结构体系框架结构体系是指在软件开发过程中，为了提高开发效率和代码质量，将常用的功能模块进行抽象和封装，形成一套可重用的代码框架。
框架结构体系是一种软件开发的方法论，它可以帮助开发人员快速构建出高质量的软件系统。
框架结构体系的优势框架结构体系的优势主要体现在以下几个方面：1. 提高开发效率框架结构体系可以将常用的功能模块进行抽象和封装，使得开发人员可以直接使用这些模块，而不需要重新编写代码。
这样可以大大提高开发效率，缩短开发周期。
2. 提高代码质量框架结构体系可以将常用的功能模块进行封装，使得这些模块具有高度的可重用性和可维护性。
这样可以避免重复编写代码，减少代码冗余，提高代码质量。
3. 提高系统稳定性框架结构体系可以将常用的功能模块进行封装，使得这些模块具有高度的可重用性和可维护性。
这样可以避免因为代码质量问题导致系统崩溃或出现其他问题，提高系统的稳定性。
4. 提高系统的可扩展性框架结构体系可以将常用的功能模块进行抽象和封装，使得这些模块具有高度的可扩展性。
这样可以方便地添加新的功能模块，扩展系统的功能。
框架结构体系的应用框架结构体系在软件开发中有着广泛的应用，下面介绍几个常见的应用场景。
1. Web开发Web开发是框架结构体系的一个重要应用场景。
在Web开发中，常用的框架有Spring、Struts、Hibernate等。
这些框架可以帮助开发人员快速构建出高质量的Web应用程序。
2. 移动应用开发移动应用开发也是框架结构体系的一个重要应用场景。
在移动应用开发中，常用的框架有React Native、Flutter等。
这些框架可以帮助开发人员快速构建出高质量的移动应用程序。
3. 游戏开发游戏开发也是框架结构体系的一个重要应用场景。
在游戏开发中，常用的框架有Unity、Cocos2d-x等。
这些框架可以帮助开发人员快速构建出高质量的游戏应用程序。
框架结构体系的设计原则框架结构体系的设计原则是指在设计框架结构体系时应该遵循的一些原则。

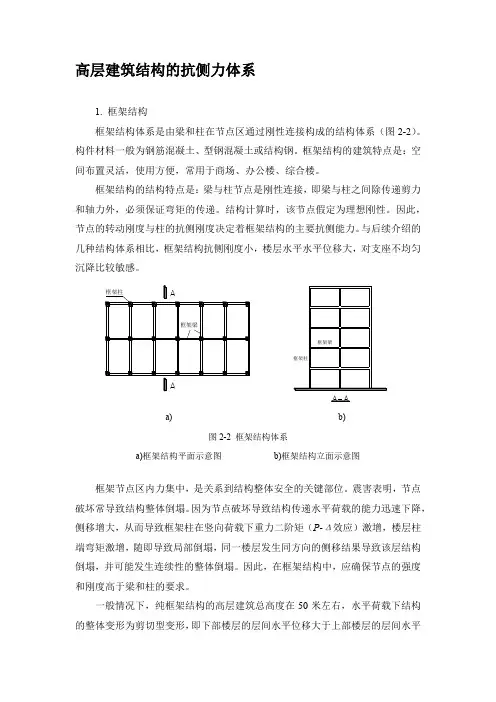

高层建筑结构的抗侧力体系
