氢气管道设计规定
氢气管道设计规范
氢气管道设计规范氢气管道设计规范是指在氢气管道系统设计中需要遵循的一系列规定和标准。
它包含了氢气管道的布置、设计、材料选择等方面的规范，旨在确保氢气管道的安全性、可靠性和高效性。
一、布置规范1. 管道应按照直线布置，避免过多的弯曲和锐角。
2. 管道应距离热源、电源、易燃易爆物质等有害物质保持一定的安全距离。
3. 管道应避免与其他设备、建筑物和道路相冲突。
二、设计规范1. 管道应根据氢气的流量、压力和温度等参数确定直径和壁厚。
2. 管道应采用合适的材料，如不锈钢、铜等，以确保氢气的密封性和可靠性。
3. 管道应采用适当的防腐措施，如外涂层、环氧树脂等，以延长使用寿命。
三、安全规范1. 管道应具备防火、防爆、防静电等安全功能。
2. 管道应设有安全阀、压力表、温度传感器等监控设备，以及紧急切断装置，确保安全运行。
3. 管道应定期进行检验、维修和清洗，确保管道系统的健康和安全。
4. 氢气泄漏检测应设备完善的报警系统，并采取相应的应急措施。
四、环保规范1. 管道应避免泄漏和扩散，减少氢气对环境的影响。
2. 管道设计应尽量减少对土地和水资源的占用，保护生态环境。
五、施工规范1. 管道施工应遵循相关的建筑和安全规范，确保施工质量和安全性。
2. 管道的连接应符合相关标准，确保连接的牢固和密封。
六、维护规范1. 管道应定期进行保养和维护，包括清洗、润滑、更换密封件等。
2. 管道设备的使用寿命到期后应及时更换，以保证设备的可靠性。
总之，氢气管道设计规范是保证氢气管道系统安全、可靠运行的重要指南。
在设计过程中应遵循相关规范，并对管道进行严格的检验、维护和管理，以确保氢气管道的安全性和高效性。
氢气管道设计规定
一、设计依据二、设计范围XXXXX项目之4500Nm3/h输配送项目管道施工图设计。
三、项目统一规定（1）生产装置主项编号为：XX，分项编号为XX，工艺编号XXX。
（2）本次设计中，管道规格选用HG20553-93标准中的Ⅱ系列管道，法兰选用PN系列（HG20592~20635-2009）。
（3）装置的标高均为相对标高。
四、设计采用标准（1）《化工装置工艺系统工程设计规定》HG/T20557～20559-93 （2）《化工工艺设计施工图内容和深度统一规定》HG/T20519-92（3）《化工企业安全卫生设计规定》HG20571-95（4）《建筑设计防火规范》GB50016-2006（5）《石油化工企业设计防火规范》GB50160-2008（6）《化工配管用无缝及焊接钢管尺寸选用系列》HG20553-93 Ⅱ系列（7）《流体输送用无缝钢管》GB/T8163-2008（8）《石油裂化用无缝钢管》GB9948-2006（9）《钢制对焊无缝管件》GB12459-2005（10）《钢制管法兰、垫片、紧固件》HG20592～20635-2009（11）《管架标准图》（1～5册）HG/T21629-1999（12）《化工装置管道布置设计规定》HG/T 20549-1998（13）《化工装置设备布置设计规定》HG/T20546-92（14）《石油化工管道设计器材选用通则》SH3059-2001（15）《化工设备、管道外防腐设计规定》HG/T20679-1990（16）《工业设备及管道绝热工程设计规范》GB50264-97（17）《工业金属管道工程施工及验收规范》GB50235-97（18）《现场设备、工业管道焊接工程施工及验收规范》GB 50236-98（19）《化工金属管道工程施工及验收规范》HG20225－95（20）《氢气站设计规范》GB 50177-2005（21）《氢气使用安全技术规程》GB 4962-2008（22）《工业管路的基本识别色、识别符号和安全标识》GB7231-2003注：本设计中所采用公开发行的标准规范由施工单位自备。

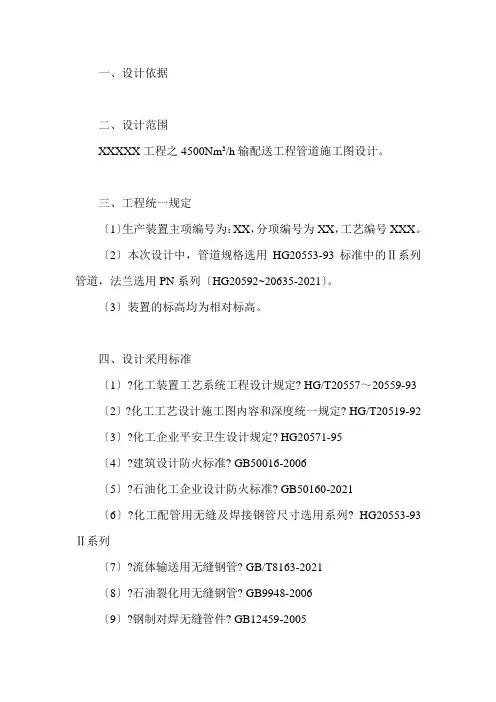

氢气管道设计规定e
一、设计依据二、设计范围XXXXX工程之4500Nm3/h输配送工程管道施工图设计。
三、工程统一规定〔1〕生产装置主项编号为：XX，分项编号为XX，工艺编号XXX。
〔2〕本次设计中，管道规格选用HG20553-93标准中的Ⅱ系列管道，法兰选用PN系列〔HG20592~20635-2021〕。
〔3〕装置的标高均为相对标高。
四、设计采用标准〔1〕?化工装置工艺系统工程设计规定? HG/T20557～20559-93 〔2〕?化工工艺设计施工图内容和深度统一规定? HG/T20519-92 〔3〕?化工企业平安卫生设计规定? HG20571-95〔4〕?建筑设计防火标准? GB50016-2006〔5〕?石油化工企业设计防火标准? GB50160-2021〔6〕?化工配管用无缝及焊接钢管尺寸选用系列? HG20553-93 Ⅱ系列〔7〕?流体输送用无缝钢管? GB/T8163-2021〔8〕?石油裂化用无缝钢管? GB9948-2006〔9〕?钢制对焊无缝管件? GB12459-2005〔10〕?钢制管法兰、垫片、紧固件? HG20592～20635-2021〔11〕?管架标准图?〔1～5册〕HG/T21629-1999〔12〕?化工装置管道布置设计规定? HG/T 20549-1998〔13〕?化工装置设备布置设计规定? HG/T20546-92〔14〕?石油化工管道设计器材选用通那么? SH3059-2001〔15〕?化工设备、管道外防腐设计规定? HG/T20679-1990〔16〕?工业设备及管道绝热工程设计标准? GB50264-97〔17〕?工业金属管道工程施工及验收标准? GB50235-97〔18〕?现场设备、工业管道焊接工程施工及验收标准?GB 50236-98〔19〕?化工金属管道工程施工及验收标准? HG20225－95〔20〕?氢气站设计标准?GB 50177-2005〔21〕?氢气使用平安技术规程?GB 4962-2021〔22〕?工业管路的根本识别色、识别符号和平安标识?GB7231-2003注：本设计中所采用公开发行的标准标准由施工单位自备。

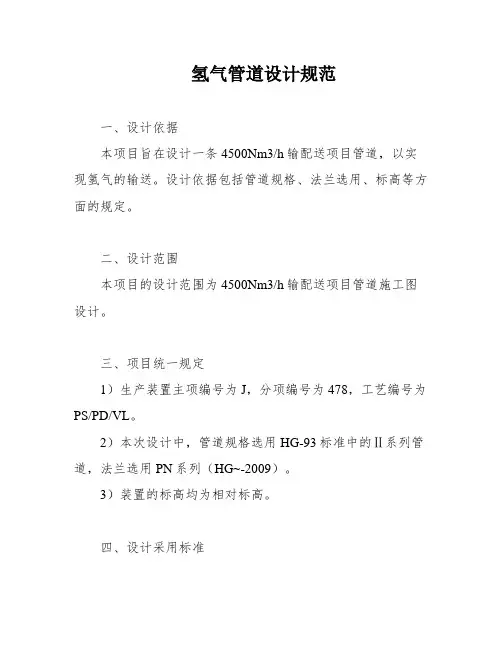

氢气管道设计规范
氢气管道设计规范一、设计依据本项目旨在设计一条4500Nm3/h输配送项目管道，以实现氢气的输送。
设计依据包括管道规格、法兰选用、标高等方面的规定。
二、设计范围本项目的设计范围为4500Nm3/h输配送项目管道施工图设计。
三、项目统一规定1）生产装置主项编号为J，分项编号为478，工艺编号为PS/PD/VL。
2）本次设计中，管道规格选用HG-93标准中的Ⅱ系列管道，法兰选用PN系列（HG~-2009）。
3）装置的标高均为相对标高。
四、设计采用标准本设计采用了多项标准，包括《化工装置工艺系统工程设计规定》、《化工工艺设计施工图内容和深度统一规定》、《化工企业安全卫生设计规定》、《建筑设计防火规范》、《石油化工企业设计防火规范》、《化工配管用无缝及焊接钢管尺寸选用系列》、《流体输送用无缝钢管》、《石油裂化用无缝钢管》、《钢制对焊无缝管件》、《钢制管法兰、垫片、紧固件》、《管架标准图》、《化工装置管道布置设计规定》、《化工装置设备布置设计规定》、《石油化工管道设计器材选用通则》、《化工设备、管道外防腐设计规定》、《工业设备及管道绝热工程设计规范》、《工业金属管道工程施工及验收规范》、《现场设备、工业管道焊接工程施工及验收规范》、《化工金属管道工程施工及验收规范》、《氢气站设计规范》、《氢气使用安全技术规程》、《工业管路的基本识别色、识别符号和安全标识》。
这些标准规范将为本项目提供指导和支持。
五、设备安装本文档未提及设备安装，因此此段落删除。
本文介绍了泄漏量试验和管道防雷防静电的相关内容。
试验介质可以是空气或氮气，试验压力为1.0P（P为氢气管道设计压力）。
需要注意的是，试验介质不应含油，以空气或氮气做强度试验时，应制定安全措施，并在达到试验压力后保压5min，以无变形、无泄漏为合格。
以水做强度试验时，应在试验压力下保持10min，以无变形、无泄漏为合格。
气密性试验达到规定试验压力后，保压10min，然后降至设计压力，对爆缝及连接部位进行泄漏检查，以无泄漏为合格。

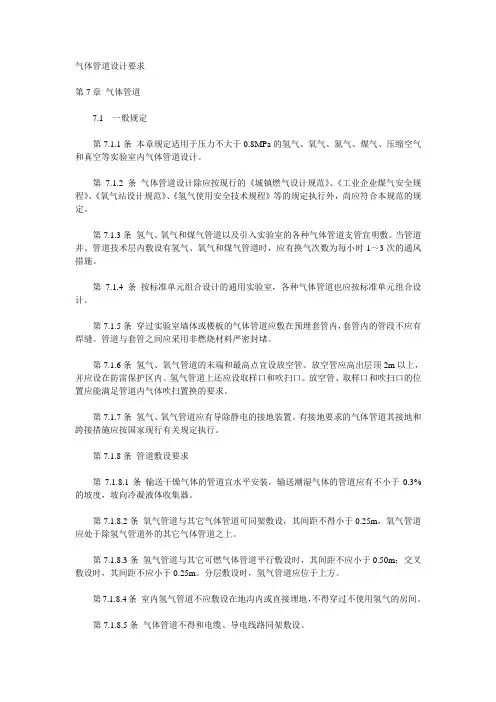

气体管道设计要求
气体管道设计要求第7章气体管道7.1一般规定第7.1.1条本章规定适用于压力不大于0.8MPa的氢气、氧气、氮气、煤气、压缩空气和真空等实验室内气体管道设计。
第7.1.2条气体管道设计除应按现行的《城镇燃气设计规范》、《工业企业煤气安全规程》、《氧气站设计规范》、《氢气使用安全技术规程》等的规定执行外，尚应符合本规范的规定。
第7.1.3条氢气、氧气和煤气管道以及引入实验室的各种气体管道支管宜明敷。
当管道井、管道技术层内敷设有氢气、氧气和煤气管道时，应有换气次数为每小时1～3次的通风措施。
第7.1.4条按标准单元组合设计的通用实验室，各种气体管道也应按标准单元组合设计。
第7.1.5条穿过实验室墙体或楼板的气体管道应敷在预埋套管内，套管内的管段不应有焊缝。
管道与套管之间应采用非燃烧材料严密封堵。
第7.1.6条氢气、氧气管道的末端和最高点宜设放空管。
放空管应高出层顶2m以上，并应设在防雷保护区内。
氢气管道上还应设取样口和吹扫口。
放空管、取样口和吹扫口的位置应能满足管道内气体吹扫置换的要求。
第7.1.7条氢气、氧气管道应有导除静电的接地装置。
有接地要求的气体管道其接地和跨接措施应按国家现行有关规定执行。
第7.1.8条管道敷设要求第7.1.8.1条输送干燥气体的管道宜水平安装，输送潮湿气体的管道应有不小于0.3%的坡度，坡向冷凝液体收集器。
第7.1.8.2条氧气管道与其它气体管道可同架敷设，其间距不得小于0.25m，氧气管道应处于除氢气管道外的其它气体管道之上。
第7.1.8.3条氢气管道与其它可燃气体管道平行敷设时，其间距不应小于0.50m；交叉敷设时，其间距不应小于0.25m。
分层敷设时，氢气管道应位于上方。
第7.1.8.4条室内氢气管道不应敷设在地沟内或直接埋地，不得穿过不使用氢气的房间。
第7.1.8.5条气体管道不得和电缆、导电线路同架敷设。
7.2管道、阀门和附件第7.2.1条气体管道宜采用无缝钢管。

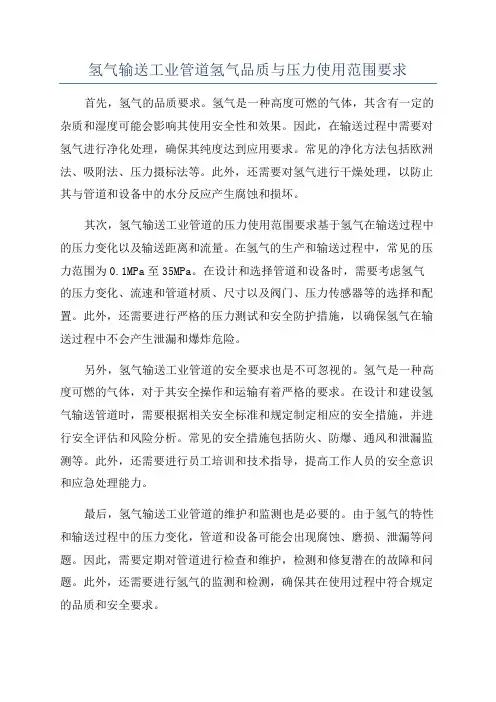

氢气输送工业管道氢气品质与压力使用范围要求
氢气输送工业管道氢气品质与压力使用范围要求首先，氢气的品质要求。
氢气是一种高度可燃的气体，其含有一定的杂质和湿度可能会影响其使用安全性和效果。
因此，在输送过程中需要对氢气进行净化处理，确保其纯度达到应用要求。
常见的净化方法包括欧洲法、吸附法、压力摄标法等。
此外，还需要对氢气进行干燥处理，以防止其与管道和设备中的水分反应产生腐蚀和损坏。
其次，氢气输送工业管道的压力使用范围要求基于氢气在输送过程中的压力变化以及输送距离和流量。
在氢气的生产和输送过程中，常见的压力范围为0.1MPa至35MPa。
在设计和选择管道和设备时，需要考虑氢气的压力变化、流速和管道材质、尺寸以及阀门、压力传感器等的选择和配置。
此外，还需要进行严格的压力测试和安全防护措施，以确保氢气在输送过程中不会产生泄漏和爆炸危险。
另外，氢气输送工业管道的安全要求也是不可忽视的。
氢气是一种高度可燃的气体，对于其安全操作和运输有着严格的要求。
在设计和建设氢气输送管道时，需要根据相关安全标准和规定制定相应的安全措施，并进行安全评估和风险分析。
常见的安全措施包括防火、防爆、通风和泄漏监测等。
此外，还需要进行员工培训和技术指导，提高工作人员的安全意识和应急处理能力。
最后，氢气输送工业管道的维护和监测也是必要的。
由于氢气的特性和输送过程中的压力变化，管道和设备可能会出现腐蚀、磨损、泄漏等问题。
因此，需要定期对管道进行检查和维护，检测和修复潜在的故障和问题。
此外，还需要进行氢气的监测和检测，确保其在使用过程中符合规定的品质和安全要求。
总之，氢气输送工业管道的氢气品质与压力使用范围要求是保证氢气在输送过程中的安全和有效应用的重要方面。
在设计、建设、操作和维护氢气输送工业管道时，需要根据相关标准和规范制定相应的要求，并进行严格的检测和监测，确保氢气的品质和安全性。
氢气管道设计要求
氢气管道设计要求
1、DL/T5204-2005 火力发电厂油气管道设计规程
8.2 氢气管道
8.2.7 氢气管道与其他管道平行敷设时，氢气管道应布置在外侧并在上层。
架空敷设时，与其他热力管道的净距应不小于250mm。
2、GB 4962-2008 氢气使用安全技术规程
4.4.6 氢气管道宜采用架空敷设，其支架应为非燃烧体。
架空管道不应与电缆、导电线路、高温管线敷设在同一支架上。
氢气管道与氧气管道、其他可燃气体、可燃液体的管道共架敷设时，氢气管道应与上述管道之间宜用公用工程管道隔开，或保持不小于250mm净距。
分层敷设时，氢气管道应位于上方。
3、GB 50177-2005氢气站设计规范
12.0.7 氢气管道与其他管道共架敷设或分层布置时，氢气管道宜布置在外侧并在上层。
12.0.11 厂区内氢气管道架空敷设时；应符合下列规定：
1 应敷设在不燃烧体的支架上；
2 寒冷地区，湿氢管道应采取防冻设施；
3 与其他架空管线之间的最小净距，宜按本规范附录B的规定执行；与建筑物、构筑物、铁路和道路等之间的最小净距，宜按本规范附录C的规定执行。
氢气管道规范
氢气管道规范12氢气管道12.0.1气体的流速有经济流速和安全流速之分，对可燃性气体主要应着眼于安全流速。
氢气具有着火能量低，与空气、氧混合燃烧和爆炸极限宽，燃烧速度快等特点，所以在生产和使用过程中的燃烧、爆炸问题应特别注意。
氢与空气或与氧混合形成处于爆炸极限范围内的可燃性混合物和着火源同时存在，是燃烧和爆炸的两个基本条件。
为此，应管理好可燃烧性物质，防止氢气泄漏、逸出和积累，注意系统的密封、抑制和监视爆炸性混合物的形成。
同时要管理好着火源。
着火源分自燃和外因点燃两大类。
火源的形成和性质见表6.表6火源的形成和性质氢气在管道内流动，当流速大，与管壁摩擦增强，特别是管道内含有铁锈杂质时，形成静电火花。
据XXX统计的96次氢气事故中，氢气释放到大气与空气混合后着火事故占62％，静电引起的着火事故占17.2％。
多年以来，氢气管道设计中控制流速为8m／s，本规范修订前，规定碳钢管中氢气最大流速：当压力大于 1.6MPa时为8m／s，0.1～1.6MPa为12m／s；不锈钢管为15m／s。
原规范执行中一些单位询问和提供超过规定最大流速的有关问题和情况，如XXX提供，该公司相关石化装置的氢气流速采用小于20m／s。
近年来，随着我国引进技术、设备和技术交往，许多单位实际又突破原规范的规定流速。
国内已建部分氢气管道流速见表7.表7国内部分单元氢气管道流速从表7可见，氢气流速比修订前规定流速有所进步是可行的。
为确保安全生产，应在接地、防泄漏方面加强手艺措施。
随着手艺、材料及施工办理水平的进步，这是完全可以做到的，如：管道内壁除锈至本质；碳钢管氩弧焊作底焊，防焊渣落入管道中；装置进程中和装置后防止焊渣、铁锈遗留在管内并进行吹扫；泄漏量试验要求泄漏率以小于O.5％为合格；室外管道接地，阀门、法兰金属线跨接，设备、管道设接地端头等。
在国家标准《氧气及相关气体安全技术规程》GB-1997中规定管道中氧气的最高允许流速为：工作压力大于0.1小于或等于3.0 MPa时，碳钢15m／s、不锈钢25m／s；工作压力大于3.0小于10 MPa时，不锈钢10m／s。
氢气输送工业管道技术规程
氢气输送工业管道技术规程一、前言氢气是一种重要的能源，广泛应用于工业生产、燃料电池等领域。
然而，由于其具有极强的易燃性和爆炸性，对氢气输送管道的设计、制造和安装都提出了极高的要求。
本文将介绍氢气输送工业管道的技术规程。
二、管道材料选择1. 管道材料应具有良好的耐腐蚀性能，以避免管道内部受到化学侵蚀。
2. 管道材料应具有良好的抗压性能和韧性，以承受输送过程中可能出现的压力变化和振动。
3. 管道材料应具有良好的密封性能，以避免氢气泄漏。
常用的管道材料包括不锈钢、铜合金、镍合金等。
其中不锈钢是最常用的材料之一，因为它既具有较高的耐腐蚀性能，又比较容易加工和焊接。
三、管道设计1. 管径设计：根据输送流量和压力需求确定管径大小，并考虑到未来可能的扩建和维护。
2. 管道压力设计：根据氢气输送的工作压力，确定管道的壁厚和材料强度。
3. 管道布局设计：根据实际情况，合理布置管道线路，避免出现过长或过弯曲的管道段。
四、制造和安装1. 制造：在制造过程中，要严格按照设计要求进行加工和焊接，并对焊接质量进行检测和评估。
2. 安装：在安装过程中，要注意管道的支撑和固定，避免出现振动或变形。
同时，在安装前应对管道进行清洗和检测，确保管道内部没有杂质和缺陷。
五、防护措施1. 防静电措施：由于氢气具有易燃性，输送过程中可能会产生静电火花。
因此，在管道设计和制造中应考虑到防静电措施，并在输送过程中采取相应的防护措施。
2. 防腐措施：由于氢气具有腐蚀性，在使用过程中可能会对管道产生腐蚀。
因此，在使用前应对管道进行防腐处理，并定期检查和维护。
六、管道检测1. 压力测试：在使用前应对管道进行压力测试，以确保管道的耐压性能符合设计要求。
2. 漏气检测：定期对管道进行漏气检测，以避免氢气泄漏。
3. 焊接质量检测：定期对管道的焊缝进行质量检测，以确保焊接质量符合要求。
七、应急处置1. 爆炸事故：在发生氢气泄漏和爆炸事故时，应立即采取相应的应急措施，并通知有关部门进行处理。
氢气管道管理制度
氢气管道管理制度第一章总则第一条根据我国《氢气安全技术管理条例》，为规范氢气管道的建设、运营、维护和安全管理，保障氢气管道运营安全，制定本制度。
第二条本制度适用于氢气管道的设计、建设、改造、运营、维护及相关管理活动。
第三条氢气管道管理应坚持科学、规范、安全、高效原则，确保氢气管道的安全稳定运行。
第四条氢气管道管理应遵循国家标准和法律法规的规定，不得违反国家有关规定。
第五条氢气管道管理应实行分类管理，明确责任部门和责任人，落实安全管理措施，确保氢气管道的安全运行。
第二章设计与建设第六条氢气管道的设计应符合国家有关规定和标准，结构合理、材质可靠、牢固耐用。
第七条氢气管道施工单位应具备相应资质，施工过程应符合国家安全生产标准，确保施工质量。
第八条氢气管道的弯头、三通、法兰等管件应严格按照设计要求制作，确保连接牢固。
第九条氢气管道应设防火防爆措施，设置必要的安全保护装置，确保氢气管道安全运行。
第十条氢气管道的设计与建设应严格按照审图文件和施工设计文件施工，不得擅自更改。
第十一条氢气管道的检测与验收应由具有相应资质的检测单位进行，并出具合格证明，方可投入使用。
第三章运营与维护第十二条氢气管道的运营单位应定期开展安全检查，确保设备完好无损。
第十三条氢气管道运营单位应建立健全安全管理制度，完善应急预案，做好危险源监测与防范。
第十四条氢气管道运营单位应配备专业技术人员，定期进行技术培训，提高管理水平。
第十五条氢气管道运营单位应建立健全运维记录，及时记录设备运行情况，保障管道运行数据真实可靠。
第十六条氢气管道运营单位应及时处理设备故障，确保管道安全稳定运行。
第十七条氢气管道维护单位应按照规定周期对设备进行检修，保证设备质量。
第十八条氢气管道维护单位应建立设备档案管理制度，记录设备维修情况，确保设备维修质量。
第四章安全管理第十九条氢气管道安全管理应坚持“预防为主，综合治理”的原则，全面提高安全意识，减少事故发生。
第二十条氢气管道安全管理应建立健全责任制度，明确责任人的职责和权限，追究责任。
氢气管道设计规范
一、设计依据二、设计范围XXXXX项目设立之4500Nm3/h输配送项目管道施工图设计。
三、项目统一规定（1）生产装置主项编号为：J10088，分项编号为478，工艺编号PS/PD/VL。
（2）本次设计中，管道规格选用HG20553-93标准中的Ⅱ系列管道，法兰选用PN系列（HG20592~20635-2009）。
（3）装置的标高均为相对标高四、设计采用标准（1）《化工装置工艺系统工程设计规定》HG/T20557～20559-93（2）《化工工艺设计施工图内容和深度统一规定》HG/T20519-92（3）《化工企业安全卫生设计规定》HG20571-95（4）《建筑设计防火规范》GB50016-2006（5）《石油化工企业设计防火规范》GB50160-2008（6）《化工配管用无缝及焊接钢管尺寸选用系列》HG20553-93 Ⅱ系列（7）《流体输送用无缝钢管》GB/T8163-2008（8）《石油裂化用无缝钢管》GB9948-2006（9）《钢制对焊无缝管件》GB12459-2005（10）《钢制管法兰、垫片、紧固件》HG20592～20635-2009（11）《管架标准图》（1～5册）HG/T21629-1999（12）《化工装置管道布置设计规定》HG/T 20549-1998（13）《化工装置设备布置设计规定》HG/T20546-92（14）《石油化工管道设计器材选用通则》SH3059-2001（15）《化工设备、管道外防腐设计规定》HG/T20679-1990（16）《工业设备及管道绝热工程设计规范》GB50264-97（17）《工业金属管道工程施工及验收规范》GB50235-97（18）《现场设备、工业管道焊接工程施工及验收规范》GB 50236-98（19）《化工金属管道工程施工及验收规范》HG20225－95（20）《氢气站设计规范》GB 50177-2005（21）《氢气使用安全技术规程》GB 4962-2008（22）《工业管路的基本识别色、识别符号和安全标识》GB7231-2003注：本设计中所采用公开发行的标准规范由施工单位自备。
氢气管道设计规定
一、设计依据二、设计范围XXXXX项目之4500Nm3/h输配送项目管道施工图设计。
三、项目统一规定（1）生产装置主项编号为：XX，分项编号为XX，工艺编号XXX。
（2）本次设计中，管道规格选用HG20553-93标准中的Ⅱ系列管道，法兰选用PN系列（HG20592~20635-2009）。
（3）装置的标高均为相对标高。
四、设计采用标准（1）《化工装置工艺系统工程设计规定》HG/T20557～20559-93 （2）《化工工艺设计施工图内容和深度统一规定》HG/T20519-92（3）《化工企业安全卫生设计规定》HG20571-95（4）《建筑设计防火规范》GB50016-2006（5）《石油化工企业设计防火规范》GB50160-2008（6）《化工配管用无缝及焊接钢管尺寸选用系列》HG20553-93 Ⅱ系列（7）《流体输送用无缝钢管》GB/T8163-2008（8）《石油裂化用无缝钢管》GB9948-2006（9）《钢制对焊无缝管件》GB12459-2005（10）《钢制管法兰、垫片、紧固件》HG20592～20635-2009 （11）《管架标准图》（1～5册）HG/T21629-1999（12）《化工装置管道布置设计规定》HG/T 20549-1998（13）《化工装置设备布置设计规定》HG/T20546-92（14）《石油化工管道设计器材选用通则》SH3059-2001（15）《化工设备、管道外防腐设计规定》HG/T20679-1990（16）《工业设备及管道绝热工程设计规范》GB50264-97（17）《工业金属管道工程施工及验收规范》GB50235-97（18）《现场设备、工业管道焊接工程施工及验收规范》GB 50236-98（19）《化工金属管道工程施工及验收规范》HG20225－95（20）《氢气站设计规范》GB 50177-2005（21）《氢气使用安全技术规程》GB 4962-2008（22）《工业管路的基本识别色、识别符号和安全标识》GB7231-2003注：本设计中所采用公开发行的标准规范由施工单位自备。
氢氧站供气管道设计规范与要求
氢氧站供气管道设计规范与要求第11．0．1 条碳素钢管中氢气最大流速，应符合表11.0.1的规定。
碳素钢管中氢气最大流速表11.0.1注：氨气工作压力为0.1～1.6Mpa,在不锈钢管中最大流速可为15m/a。
第11．0．2条氢气管道的管材，应采用无缝钢管。
对氢气纯度有严格要求时，其管材、阀门、附件和敷设，应按现行国家标第准《洁净厂房设计规范》中有关规定执行。
第11．0．3条氢气管道阀门的采用，应符合下列规定；一、氢气管道的阀门，宜采用球阀、截止阀。
当工作压力大于0.1Mpa时，严禁采用闸阀。
二、阀门的材料，应符合表11.0.3的规定。
第11．0．4条氢气管道法兰、垫片，宜符合表11.0.4的规定。
第11．0．5条电解用原料水的管材、阀门，宜采用不污染原料水质的材料制作。
第11．0．6条氢气管道的连接，应采用焊接。
但与设备、阀门的连接，可采用法兰或螺蚊连接。
螺蚊连接处，应采用聚四氟乙烯薄膜作为填料。
氢气阀门材料表11.0.3注：(1)当密封面与阀体直接连接时，密封面材料可以与阀体一致。
(2)阀门的密封填料，应采用石墨处理过的石棉的或聚四氟乙烯材料。
氢气管道法兰、垫片表 11.0.4第11．0．7条管道穿过墙壁楼板时，应敷设在套管内，套管内的管段不应有焊缝。
管道与套管间，应采用石棉或其它非燃烧材料填塞。
第11．0．8条氢气管道与其它管道共架敷设或分层布置时，氢气管道应布置在外侧并在上层。
第11．0．9条输送湿氢或需作水压试验的管道，应有不小于3‰的坡度，在管道最低点处应设排水装置。
第11．0．10条氢气放空管，应设阻火器。
阻火器宜设在管口处。
放空管的设备应符合下列规定：一、应引至室外，放空管管口应高出屋脊1m；二、应有防雨雪侵入和杂物堵塞的措施；三、压力大于0.1Mpa，阻火器后的管材，宜采用不锈钢管。
第11.0.11条氢氧站、供氢站和车间内氢气管道敷设时，应符合下列规定：一、宜沿墙、柱架空敷设，其高度不应妨碍交通并便于检修，与其它管道共架敷设时，应符合本规范附录二的要求；二、严禁穿过生活间、办公室，并不得穿过不使氢气的房间；三、车间入口处应设切断阀，并宜设流量记录累计仪表；四、车间内管道末端宜设放空管；五、接至用氢设备的支管，应设切断阀，有明火的用氢设备还应设阻火器。
氢气管道设计规定
、设计依据二、设计范围XXXXX 项目之4500Nm3/h 输配送项目管道施工图设计。
三、项目统一规定( 1)生产装置主项编号为：XX ，分项编号为XX ，工艺编号XXX 。
(2)本次设计中，管道规格选用HG20553-93标准中的H系列管道，法兰选用PN 系列( HG20592~20635-2009)。
( 3)装置的标高均为相对标高。
四、设计采用标准(1)《化工装置工艺系统工程设计规定》HG/T20557〜20559-93( 2)《化工工艺设计施工图内容和深度统一规定》HG/T20519-92(3)《化工企业安全卫生设计规定》HG20571-95(4)《建筑设计防火规范》GB50016-2006( 5)《石油化工企业设计防火规范》GB50160-2008( 6)《化工配管用无缝及焊接钢管尺寸选用系列》HG20553-93 H系列(7)《流体输送用无缝钢管》GB/T8163-2008( 8)《石油裂化用无缝钢管》GB9948-20069)《钢制对焊无缝管件》GB12459-2005(10)《钢制管法兰、垫片、紧固件》HG20592〜20635-2009(11)《管架标准图》(1〜5册)HG/T21629-1999(12)《化工装置管道布置设计规定》HG/T 20549-1998( 13)《化工装置设备布置设计规定》HG/T20546-92( 14)《石油化工管道设计器材选用通则》SH3059-2001(15)《化工设备、管道外防腐设计规定》HG/T20679-1990( 16)《工业设备及管道绝热工程设计规范》GB50264-97( 17)《工业金属管道工程施工及验收规范》GB50235-97( 18)《现场设备、工业管道焊接工程施工及验收规范》GB50236-98( 19)《化工金属管道工程施工及验收规范》HG20225－95(20)《氢气站设计规范》GB 50177-2005(21)《氢气使用安全技术规程》GB 4962-2008( 22)《工业管路的基本识别色、识别符号和安全标识》GB7231-2003注：本设计中所采用公开发行的标准规范由施工单位自备。
氢气管道设计规范
氢气管道设计规范一、设计依据二、设计范围XXXXX项目设立之4500Nm3/h输配送项目管道施工图设计。
三、项目统一规定（1）生产装置主项编号为：J10088，分项编号为478，工艺编号PS/PD/VL。
（2）本次设计中，管道规格选用HG20553-93标准中的Ⅱ系列管道，法兰选用PN系列（HG20592~20635-2021）。
（3）装置的标高均为相对标高四、设计采用标准（1）《化工装置工艺系统工程设计规定》 HG/T20557～20559-93 （2）《化工工艺设计施工图内容和深度统一规定》 HG/T20519-92 （3）《化工企业安全卫生设计规定》 HG20571-95 （4）《建筑设计防火规范》 GB50016-2021 （5）《石油化工企业设计防火规范》 GB50160-2021（6）《化工配管用无缝及焊接钢管尺寸选用系列》 HG20553-93 Ⅱ系列（7）《流体输送用无缝钢管》 GB/T8163-2021 （8）《石油裂化用无缝钢管》 GB9948-2021 （9）《钢制对焊无缝管件》 GB12459-2021（10）《钢制管法兰、垫片、紧固件》 HG20592～20635-2021 （11）《管架标准图》（1～5册） HG/T21629-1999 （12）《化工装置管道布置设计规定》 HG/T 20549-1998 （13）《化工装置设备布置设计规定》 HG/T20546-92 （14）《石油化工管道设计器材选用通则》 SH3059-2001 （15）《化工设备、管道外防腐设计规定》 HG/T20679-1990 （16）《工业设备及管道绝热工程设计规范》 GB50264-97 （17）《工业金属管道工程施工及验收规范》 GB50235-97（18）《现场设备、工业管道焊接工程施工及验收规范》GB 50236-98 （19）《化工金属管道工程施工及验收规范》 HG20225－95 （20）《氢气站设计规范》GB 50177-2021 （21）《氢气使用安全技术规程》GB 4962-2021（22）《工业管路的基本识别色、识别符号和安全标识》GB7231-2021 注：本设计中所采用公开发行的标准规范由施工单位自备。
氢气输送工业管道氢气使用压力和管道相关要求
氢气输送工业管道氢气使用压力和管道相关要求
首先，氢气使用压力是指氢气输送过程中的压力值。
常用的氢气使用
压力包括高压和低压。
高压氢气一般指压强大于200 bar的氢气。
在高压
氢气输送中，一般采用钢制管道和管配件，以保证能够承受高压力下的安
全运行。
低压氢气一般指压强小于200 bar的氢气，常用于一些特定工艺
和设备中。
低压氢气的输送采用的是较为柔软的管道，如塑料管道或柔性
金属管道。
其次，氢气管道的相关要求包括管道的设计、材料选择、连接方式、
防火防爆要求等。
在氢气输送过程中，管道的设计必须考虑到氢气的物理
性质，例如氢气的燃烧性、易扩散等。
设计中应该采用适当的安全系数，
确保管道具备足够的强度和耐压能力。
材料选择也是一个关键因素，一般
需要选择耐压、耐腐蚀的材料，如不锈钢、高强度钢等。
同时，管道的连
接方式应该采用可靠的连接方法，确保氢气不会泄漏。
防火防爆措施也是
管道设计中的重要要求之一，一般需要考虑管道系统的泄漏、火源等因素，采取相应的防护措施，确保系统运行安全可靠。
总结起来，氢气输送工业管道的氢气使用压力和管道相关要求是确保
氢气输送过程中安全可靠运行的重要因素。
这些要求包括氢气使用压力的
确定、管道设计、材料选择、连接方式、防火防爆要求等。
只有满足这些
要求，才能保证氢气输送过程的安全性和可靠性。
氢气管道设计要求
氢气管道设计要求
1、DL/T5204-2005 火力发电厂油气管道设计规程
8.2 氢气管道
8.2.7 氢气管道与其他管道平行敷设时，氢气管道应布置在外侧并在上层。
架空敷设时，与其他热力管道的净距应不小于250mm。
2、GB 4962-2008 氢气使用安全技术规程
4.4.6 氢气管道宜采用架空敷设，其支架应为非燃烧体。
架空管道不应与电缆、导电线路、高温管线敷设在同一支架上。
氢气管道与氧气管道、其他可燃气体、可燃液体的管道共架敷设时，氢气管道应与上述管道之间宜用公用工程管道隔开，或保持不小于250mm净距。
分层敷设时，氢气管道应位于上方。
3、GB 50177-2005氢气站设计规范
12.0.7 氢气管道与其他管道共架敷设或分层布置时，氢气管道宜布置在外侧并在上层。
12.0.11 厂区内氢气管道架空敷设时；应符合下列规定：
1 应敷设在不燃烧体的支架上；
2 寒冷地区，湿氢管道应采取防冻设施；
3 与其他架空管线之间的最小净距，宜按本规范附录B的规定执行；与建筑物、构筑物、铁路和道路等之间的最小净距，宜按本规范附录C的规定执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、设计依据
二、设计范围
XXXXX项目之4500Nm3/h输配送项目管道施工图设计。
三、项目统一规定
（1）生产装置主项编号为：XX，分项编号为XX，工艺编号XXX。
（2）本次设计中，管道规格选用HG20553-93标准中的Ⅱ系列管道，法兰选用PN系列（HG20592~20635-2009）。
（3）装置的标高均为相对标高。
四、设计采用标准
（1）《化工装置工艺系统工程设计规定》HG/T20557～20559-93 （2）《化工工艺设计施工图内容和深度统一规定》HG/T20519-92
（3）《化工企业安全卫生设计规定》HG20571-95
（4）《建筑设计防火规范》GB50016-2006
（5）《石油化工企业设计防火规范》GB50160-2008
（6）《化工配管用无缝及焊接钢管尺寸选用系列》HG20553-93 Ⅱ系列
（7）《流体输送用无缝钢管》GB/T8163-2008
（8）《石油裂化用无缝钢管》GB9948-2006
（9）《钢制对焊无缝管件》GB12459-2005
（10）《钢制管法兰、垫片、紧固件》HG20592～20635-2009 （11）《管架标准图》（1～5册）HG/T21629-1999
（12）《化工装置管道布置设计规定》HG/T 20549-1998
（13）《化工装置设备布置设计规定》HG/T20546-92
（14）《石油化工管道设计器材选用通则》SH3059-2001
（15）《化工设备、管道外防腐设计规定》HG/T20679-1990
（16）《工业设备及管道绝热工程设计规范》GB50264-97
（17）《工业金属管道工程施工及验收规范》GB50235-97
（18）《现场设备、工业管道焊接工程施工及验收规范》GB 50236-98
（19）《化工金属管道工程施工及验收规范》HG20225－95
（20）《氢气站设计规范》GB 50177-2005
（21）《氢气使用安全技术规程》GB 4962-2008
（22）《工业管路的基本识别色、识别符号和安全标识》GB7231-2003
注：本设计中所采用公开发行的标准规范由施工单位自备。
五、设备安装
1.本工程设备安装需执行《机械设备安装工程施工及验收通用规范》（GB50231-98）规定，特殊设备的安装需执行有关设备供应商的施工及检验验收标准。
2.所有定型设备和非标设备资料均由业主提供，但并非最终蓝图和定货资料，所有设备基础、螺栓孔等均应待设备到货，核对尺寸无误后方可施工，如发现问题，请及时与建设单位联系。
六、管道安装
1.管道安装应按管道及仪表流程图、管道布置图的要求，并符合有关施工标准规范。
2.本设计管道材质应根据《管段表》中要求选用。
在设计图纸上均以相应的管道编号进行标识，施工时应注意根据不同管道材质采取不同的施工方案。
3.由于业主提供的设备资料并非最终蓝图和定货资料，施工中如发现与图纸不一致的情况，可根据实际情况进行调整。
4.氢气管道、阀门、管件等各项指标必须符合《工业金属管道工程施工及验收规范》(GB50235-97)的有关规定。
5.弯管制作及其质量要求应符合《工业金属管道工程施工及验收规范》(GB50235-97)第4.2章节有关规定。
6.管道支架现场制作。
管道支架间距在图中已标注，在施工中应按图中要求布置，没有标注管道支架的按下表间距确定。
七、管道焊接及射线照相检验
氢气管道：碳钢管、不锈钢的焊接均采用氩弧焊作底焊。
焊条及
焊丝的选用按《现场设备、工业管道焊接工程施工及验收规范》GB 50236-98。
管道焊缝射线探伤数量应予增加，转动口为20%；固定口为100%，其质量不得低于Ⅱ级。
八、系统吹污、强度试验、气密性试验及泄漏量试验
1.接触氢气的表面，应彻底去除毛刺、焊渣、铁锈和污垢等，管道内壁的除锈应达到出现本色为止。
2.管道、阀门、管件等在安装过程中及安装后，应采用严格措施防止焊渣、铁锈及可燃物等进入或遗留在管内；
3.氢气管道强度、气密性和泄漏试验按下表进行
注：a 表中P氢气管道设计压力；
b 试验介质不应含油；
c 以空气或氮气做强度试验时，应制定安全措施；
d 以空气或氮气做强度试验时，应在达到试验压力后保压5min，以无变形、无泄
漏为合格。
以水做强度试验时，应在试验压力下保持10min，以无变形、无泄漏为合格;
e 气密性试验达到规定试验压力后，保压10min，然后降至设计压力，对爆缝及连
接部位进行泄漏检查，以无泄漏为合格;
f 泄漏量试验时间为24h，泄漏率以平均每小时小于0.5%为合格。
4.泄漏量试验合格后，必须用无油干燥的空气或氮气应以不小于20m/s的流速吹扫，直至出口无铁锈、焊渣、尘土及其他杂物为合格。
九、管道防雷防静电
1.氢气管道防雷防静电共用接地，每隔25m接地一次，其冲击接
地电阻不应大于10Ω。
其每对法兰或螺纹接头电阻值超过0.03欧姆时，应设导线跨接，不锈钢管道导线跨接或接地引线不得与管道直接相连，应采用不锈钢板过渡。
施工图参考《化工静电接地图集》SH 3097-2000。
十、管道防腐及刷色
1 氢气管道防腐按《石油化工设备和管道涂料防腐蚀技术规范》（SH3022－1999）要求进行防腐。
定型设备涂漆应在设备制造厂内完成，设计中不考虑刷涂油漆。
设备除按要求涂漆外，还需喷涂设备名称或位号。
2.防腐结构：（1）不需绝热的碳钢设备和管道涂刷二道F53-39酚醛硼钡防锈底漆，二道C04-42醇酸磁漆面漆；（2）不锈钢管道保持原色。
3 氢
气管道除按要求防腐外，还需
按《工业管路的基本识别色、
识别符号和安全标识》
GB7231-2003规定根据介质涂
色或色环，并喷涂管道号和流
向箭。
