浅谈渡槽设计

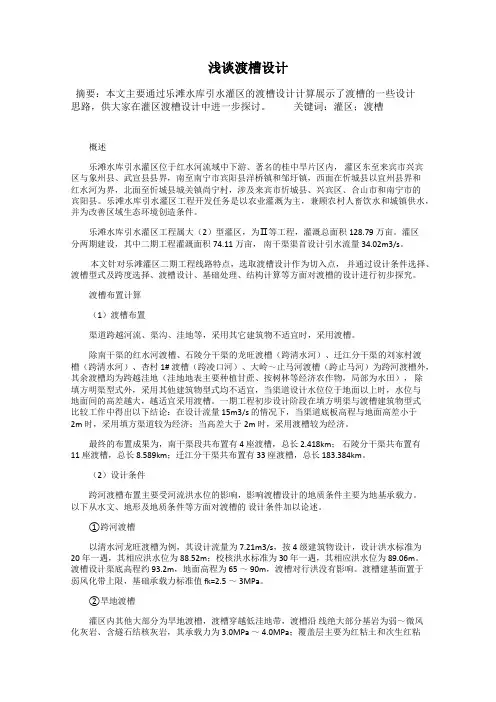

浅谈渡槽设计摘要：本文主要通过乐滩水库引水灌区的渡槽设计计算展示了渡槽的一些设计思路，供大家在灌区渡槽设计中进一步探讨。
关键词：灌区；渡槽概述乐滩水库引水灌区位于红水河流域中下游、著名的桂中旱片区内，灌区东至来宾市兴宾区与象州县、武宣县县界，南至南宁市宾阳县洋桥镇和邹圩镇，西面在忻城县以宜州县界和红水河为界，北面至忻城县城关镇尚宁村，涉及来宾市忻城县、兴宾区、合山市和南宁市的宾阳县。
乐滩水库引水灌区工程开发任务是以农业灌溉为主，兼顾农村人畜饮水和城镇供水，并为改善区域生态环境创造条件。
乐滩水库引水灌区工程属大（2）型灌区，为Ⅱ等工程，灌溉总面积128.79 万亩。
灌区分两期建设，其中二期工程灌溉面积74.11 万亩，南干渠渠首设计引水流量 34.02m3/s。
本文针对乐滩灌区二期工程线路特点，选取渡槽设计作为切入点，并通过设计条件选择、渡槽型式及跨度选择、渡槽设计、基础处理、结构计算等方面对渡槽的设计进行初步探究。
渡槽布置计算（1）渡槽布置渠道跨越河流、渠沟、洼地等，采用其它建筑物不适宜时，采用渡槽。
除南干渠的红水河渡槽、石陵分干渠的龙旺渡槽（跨清水河）、迁江分干渠的刘家村渡槽（跨清水河）、杏村 1# 渡槽（跨凌口河）、大岭～止马河渡槽（跨止马河）为跨河渡槽外，其余渡槽均为跨越洼地（洼地地表主要种植甘蔗、按树林等经济农作物，局部为水田），除填方明渠型式外，采用其他建筑物型式均不适宜，当渠道设计水位位于地面以上时，水位与地面间的高差越大，越适宜采用渡槽。
一期工程初步设计阶段在填方明渠与渡槽建筑物型式比较工作中得出以下结论：在设计流量 15m3/s 的情况下，当渠道底板高程与地面高差小于2m 时，采用填方渠道较为经济；当高差大于2m 时，采用渡槽较为经济。
最终的布置成果为，南干渠段共布置有 4 座渡槽，总长 2.418km；石陵分干渠共布置有11 座渡槽，总长 8.589km；迁江分干渠共布置有 33 座渡槽，总长 183.384km。
