RTK定位原理概述
rtk是什么
rtk是什么RTK全程为Real Time Kinematic，是一种实时动态差分定位技术。
本文将对RTK进行详细介绍，包括其原理、应用领域和发展趋势。
一、RTK的原理RTK是一种全球卫星定位系统（GNSS）技术，借助于地面基站和移动设备，提供高精度的位置和导航信息。
RTK的原理是通过在基站和移动设备上同时接收卫星信号，并比较两者之间的差异，从而计算出移动设备的精确位置。
具体而言，RTK技术包括以下几个步骤：1. 基站接收卫星信号：基站通过接收来自全球定位系统（GPS）、伽利略导航系统（Galileo）等卫星的信号，获取卫星的位置和时间信息。
2. 数据传输：基站将接收到的卫星信号数据传输给移动设备，通常通过无线电波或移动网络进行。
3. 移动设备接收卫星信号：移动设备同时接收基站传输的卫星信号和自身接收到的信号。
4. 数据处理：移动设备通过将接收到的数据与基站传输的数据进行比较，计算出自身的位置，并进行差分修正，以提高定位的精度。
5. 精确定位：通过不断接收并处理卫星信号，移动设备可以实时获得自身的高精度位置信息。
二、RTK的应用领域RTK技术有广泛的应用领域，以下是其中几个典型的领域：1. 测绘和土地管理：RTK技术能够提供高精度的地理数据，用于制图、测绘和土地管理等领域。
例如，测绘人员可以使用RTK技术在野外实时获取精确的地理位置，从而制作出更准确的地图。
2. 建筑和工程：RTK技术可以在建筑和工程项目中提供高精度的位置信息，从而帮助工程师和施工人员进行精确的测量和定位。
例如，工程师可以使用RTK技术测量建筑物的高度和位置，以确保施工的准确性。
3. 农业和精准农业：RTK技术可以在农业领域提供准确的位置和导航信息，有助于农民进行精确的播种、施肥和灌溉。
此外，RTK技术还可以用于农机自动驾驶和作物监测等领域，提高农业生产效率。
4. 交通运输：RTK技术可以在交通运输系统中提供高精度的位置和导航信息，有助于提高交通安全和运输效率。
简述rtk(差分gnss)定位原理
简述rtk(差分gnss)定位原理RTK(差分GNSS)定位原理差分GNSS是一种高精度的全球导航卫星系统定位技术，其基本原理是利用两个或多个接收器之间的差异来消除大气和钟差误差，从而实现厘米级的定位精度。
RTK（Real-Time Kinematic）是差分GNSS中最常用的方法之一，其特点是实时性和高精度性能。
RTK定位系统由两个或多个GNSS接收器组成，其中一个接收器称为基准站，其位置已知。
另外一个接收器称为移动站，其位置需要被测量。
基准站和移动站之间通过无线电链路进行数据传输。
RTK定位的原理基于以下几个关键步骤：1. 基准站观测：基准站接收到卫星发射的导航信号，测量卫星的伪距和相位观测值。
伪距观测值是卫星信号从卫星到接收器的传播时间乘以光速，而相位观测值是卫星信号的相位差。
基准站还需要记录卫星的星历数据和钟差信息。
2. 移动站观测：移动站接收到相同的卫星导航信号，测量伪距和相位观测值，并记录卫星的星历数据和钟差信息。
3. 数据传输：基准站将观测到的数据通过无线电链路传输给移动站。
这些数据包括基准站的卫星观测值、星历数据和钟差信息。
4. 差分计算：移动站使用接收到的基准站数据进行差分计算。
差分计算的目的是消除两个站点之间的大气和钟差误差。
大气误差主要是由于电离层和对流层引起的信号传播延迟，钟差误差是由于卫星钟和接收器钟的不精确导致的。
5. 解算定位：通过差分计算得到的差分观测值，移动站可以解算出自己的位置。
基于解算的位置信息，移动站可以提供高精度的定位结果。
RTK定位的优势在于其实时性和高精度性能。
相比其他GNSS定位方法，RTK定位能够实时消除大气和钟差误差，从而实现在厘米级别的定位精度。
这使得RTK定位在需要高精度定位的领域得到广泛应用，如测绘、建筑、农业和机器人导航等。
然而，RTK定位也存在一些限制。
首先，RTK定位需要基准站和移动站之间的无线电链路传输数据，这限制了其工作范围。
其次，RTK定位对基准站到移动站之间的基线长度和环境条件有一定要求，较长的基线长度和复杂的环境会导致定位精度下降。
RTK定位原理概述
一、RTK定位原理概述RTK测量利用的是载波相位差分GPS技术来实时定位的，正是凭借差分改正和载波相位测距两种测量方法才使得动态定位的精度可以达到厘米级。
差分GPS技术是利用了基准站与流动站之间空间的相关性来进行差分改正的，从而将定位的误差削弱。
标准的差分GPS 原理是将基准站架设在高精度的已知点控制点上，通过基准站单点定位确定测站的位置坐标，然后通过实时定位测得的坐标与控制点坐标的比对，从而确定基准站上的定位误差。
但在实际生产中，为了提高测量效率，基准站通常也可以架设在未知点上。
下文就RTK基准站架设的两种情况进行解释。
说明其架设原理。
GPS系统定位采用的是WGS-84坐标系，如下图所示。
它是一个地心坐标系，所有的GPS接收定位测得的坐标都是基于该坐标系的坐标。
换而言之，GPS接收机只能识别WGS-84坐标。
但是在实际应用过程中，用户基于定位精度、坐标保密、控制变形等原因往往会建立其他坐标系统。
这样就涉及到了坐标系统之间的相互转换，所以这就是为何几乎所有的GPS解算软件中都有坐标系统转换程序的原因。
现就国内坐标系统的应用为基础，介绍一下RTK测量时坐标系统的转换方法。
至今为止，我国使用的平面坐标系统主要有北京54坐标系统、西安80坐标系统和国家2000坐标系统。
这三者之间的本质区别在于采用了不同的椭圆基准。
在实际生产中还存在地方独立坐标系统，它是在上述几种坐标系的基础上建立的。
高程坐标系统主要有1956黄海高程基准和1985国家高程基准两个系统组成。
坐标系统的转换方法主要有七参数、四参数、三参数和一参数等。
根据两套坐标系统之间的几个关系可以采用相应的转换方法。
RTK测量过程中坐标系统的转换分为平面转换和高程转换两个方面。
平面转换主要是采用控制点反算转换参数的方法，根据测区范围和精度的要求采用不同的转换方法。
对于涉及到两个不同椭球基准的坐标系统之间的相互转换，一般都采用七参数进行转换，如果测区面积较小，可近似当做平面时（约10公时范围）可采用四参数进行转换。
电台rtk测量原理
电台rtk测量原理一、RTK测量概述RTK全称为Real Time Kinematic，即实时动态差分技术。
它是一种高精度的测量方法，通过对基准站和移动站之间的信号进行实时处理，可以达到厘米级甚至亚厘米级的精度。
二、RTK测量原理1. GPS信号传播原理GPS信号是由卫星发射出来的电磁波，经过大气层、电离层和地面等各种介质后到达接收机。
在传输过程中，由于受到各种影响（如多径效应、大气延迟等），信号会发生变形和延迟。
2. 差分定位原理差分定位技术是一种通过对两个或多个接收机接收到的GPS信号进行比较，消除误差的方法。
其中一个接收机作为基准站，另一个或多个接收机作为移动站。
基准站通过接收GPS卫星发射出来的信号，并记录下每颗卫星的位置信息和时间信息。
移动站同样可以接收到这些信号，并记录下自己所处位置的信息和时间信息。
然后将两者比较，计算出误差值，并将其传输给移动站进行校正。
3. RTK定位原理RTK定位技术是在差分定位技术的基础上发展而来的。
它通过对基准站和移动站之间的信号进行实时处理，消除误差，从而达到高精度测量的目的。
具体来说，RTK定位技术包括两个步骤：实时差分和动态定位。
在实时差分中，基准站接收到GPS信号后，将其与已知位置信息进行比较，并计算出误差值。
然后将误差值传输给移动站进行校正。
在动态定位中，移动站接收到校正后的信号，并进行实时处理，从而得出自身所处位置的坐标。
4. RTK测量精度影响因素RTK测量精度受多种因素影响，主要包括以下几个方面：（1）卫星数量：卫星数量越多，测量精度越高。
（2）天线高度：天线高度越高，能够接收到更多的卫星信号，并且减少了大气延迟等误差。
（3）大气条件：大气层中存在着一些介质（如水蒸气、电离层等），会对GPS信号造成影响。
当大气湿度较高时，误差会更大。
（4）地形条件：地形条件也会影响信号的传播。
如山区、峡谷等地形复杂的区域，信号会受到遮挡和反射，造成误差。
（5）设备精度：接收机、天线等设备的精度也会影响测量精度。
rtk的工作原理
rtk的工作原理RTK技术是一种用于精确测量和定位的方法，通过运用了卫星导航系统（例如GPS系统）和地面基站的组合，可以提供更精确的定位结果。
RTK的工作原理如下：1. GPS基本原理：GPS系统由一组卫星组成，这些卫星分布在地球的轨道上。
每颗卫星都发射出由精确时间标记的无线信号，接收器可以通过测量信号传播时间和卫星位置来计算自身的位置。
2. 单点定位：在传统GPS测量中，接收器可以通过衡量与至少4颗卫星的信号传播时间来确定一个大致的位置，这被称为单点定位。
然而，由于信号传输中可能发生的误差和干扰，这种方法精度有限。
3. RTK原理：RTK主要通过差分测量来提高定位精度。
差分测量是指将接收器所接收到的卫星信号和基站测量到的同一组卫星信号进行比对，从而消除信号传输误差。
4. 基站和移动接收器：RTK系统需要至少一个基站和一个移动接收器。
基站是一个已知准确位置的GPS接收器，它将接收到的卫星信号和测量数据传输到移动接收器上。
5. 相位差分测量：在RTK系统中，移动接收器通过测量接收到的卫星信号与基站接收到的信号之间的相位差异来计算定位误差。
这些相位差异与信号传输路径上的误差相关联。
6. 快速更新：RTK系统通过快速地更新相位差分测量结果来实现实时的定位，通常在每秒更新多次。
这样，移动接收器可以准确地确定自身的位置。
7. 解决模糊度：由于信号传输路径上可能存在多个相位差异，移动接收器需要解决这些模糊度。
通过使用先验信息和数学算法，RTK系统可以解决这些模糊度，并且提供更加精确的定位结果。
综上所述，RTK技术通过差分测量和相位差异的计算，能够提供更加精确的定位结果。
它的工作原理基于GPS系统和基站的组合，通过实时更新和解决模糊度，实现了高精度的定位。

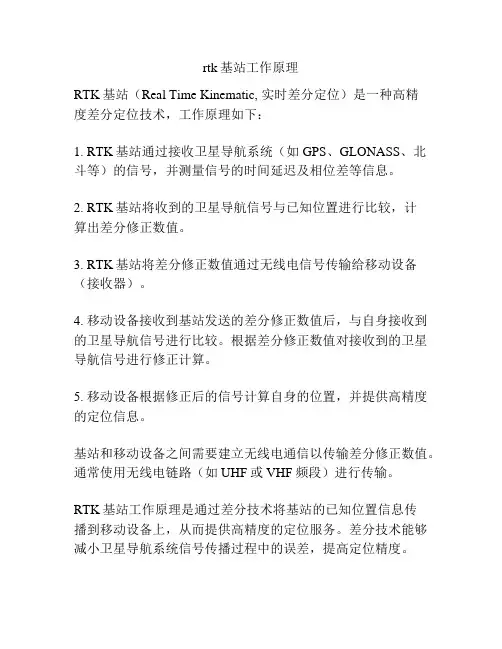

rtk基站工作原理
rtk基站工作原理
RTK基站（Real Time Kinematic, 实时差分定位）是一种高精
度差分定位技术，工作原理如下：
1. RTK基站通过接收卫星导航系统（如GPS、GLONASS、北斗等）的信号，并测量信号的时间延迟及相位差等信息。
2. RTK基站将收到的卫星导航信号与已知位置进行比较，计
算出差分修正数值。
3. RTK基站将差分修正数值通过无线电信号传输给移动设备（接收器）。
4. 移动设备接收到基站发送的差分修正数值后，与自身接收到的卫星导航信号进行比较。
根据差分修正数值对接收到的卫星导航信号进行修正计算。
5. 移动设备根据修正后的信号计算自身的位置，并提供高精度的定位信息。
基站和移动设备之间需要建立无线电通信以传输差分修正数值。
通常使用无线电链路（如UHF或VHF频段）进行传输。
RTK基站工作原理是通过差分技术将基站的已知位置信息传
播到移动设备上，从而提供高精度的定位服务。
差分技术能够减小卫星导航系统信号传播过程中的误差，提高定位精度。
RTK测量技术的原理与实际操作步骤
RTK测量技术的原理与实际操作步骤RTK（Real Time Kinematic）测量技术是一种高精度的实时动态定位测量技术，广泛应用于测绘、地理信息系统和导航定位等领域。
本文将介绍RTK测量技术的原理并概述其实际操作步骤。
一、RTK测量技术的原理RTK测量技术主要基于GNSS（Global Navigation Satellite System）全球导航卫星系统，其中最常用的是美国的GPS（Global Positioning System）系统。
RTK技术通过接收多个卫星发射的信号，并利用这些信号在接收机内部进行计算，实现对接收器位置的高精度定位。
在RTK测量过程中，需要有一台基站和多个移动接收器。
基站接收到卫星发射的信号后，将测量数据上传至服务器，移动接收器即接收服务器发送的数据并进行处理。
整个过程需要采用高精度的观测和数据处理方法，以实现厘米级的定位精度。
RTK测量技术的原理之一是差分测量。
基站和移动接收器接收到来自卫星的信号后，会对信号进行差分处理，消除信号传播过程中的误差。
这样，移动接收器可以依靠差分信号进行高精度的实时定位。
另一个原理是动态定位。
RTK测量技术可以实现对移动接收器位置的实时动态监测，即使是高速运动状态下也能提供高精度的定位信息。
这使得RTK测量技术在车辆导航、船舶测量等领域具有广泛应用的潜力。
二、RTK测量技术的实际操作步骤1. 设置基站：首先，在较为开阔的场地上设置一个RTK基站。
基站应放置在较高的位置，并确保周围没有遮挡物。
然后，连接基站接收器与服务器，以便将测量数据上传至服务器。
2. 启动设备：启动基站接收器和移动接收器。
基站接收器应连接到服务器，并将接收到的测量数据上传至服务器。
移动接收器应与基站接收器进行无线通信，接收从服务器传输的差分信号。
3. 观测数据：进行静态或动态观测，获取卫星信号。
在观测过程中，应注意避免遮挡物对信号的影响，以免影响定位精度。
4. 数据处理：通过基站接收器和移动接收器之间的差分处理，消除信号传播过程中的误差。
测绘仪器RTK工作原理
测绘仪器RTK工作原理
RTK（Real-Time Kinematic）全站仪是通过差分技术实现实时
定位和测绘的一种高精度GPS仪器。
其工作原理如下：
1. 接收卫星信号：RTK全站仪通过接收来自GPS卫星的信号
来获取定位和测量数据。
2. 数据处理：接收到的卫星信号经过前端的处理电路进行解码和滤波处理，然后送入接收机模块。
3. 区分基准站与移动站：RTK系统中分为基准站和移动站，
基准站的位置已知且稳定，移动站则需要进行实时定位。
4. 基准站处理：基准站通过接收同一组卫星信号并记录其观测值，然后将观测值上传至后台处理软件进行处理。
5. 创建测量模型：后台软件根据基准站的观测值和已知的基准点，建立虚拟的测量模型，形成差分数据。
6. 移动站接收差分数据：移动站接收到基准站上传的差分数据，在定位过程中使用该数据对信号进行修正。
7. 实时定位：移动站通过对差分信号的处理和修正，得到更精确的定位结果，并将数据传输回测量功率中心进行处理和解算。
8. 输出定位结果：测量功率中心将修正结果输出给用户，并形成高精度的坐标、距离、角度等测量数据。
9. 实时更新：RTK全站仪以每秒钟1Hz到10Hz的速度进行数据刷新，实现了实时更新和实时位置纠正。
通过以上步骤，RTK全站仪能够实时定位、纠正误差并输出
高精度的测量结果，常用于测绘、土地测量、工程测量等领域。
rtk 基本原理
rtk 基本原理RTK（Real-Time Kinematic）是一种实时动态定位技术，可以提供高精度的位置信息。
它的基本原理是通过接收卫星信号并进行差分处理，从而实现高精度的位置测量。
RTK的工作原理可以简单概括为三个步骤：接收卫星信号、差分处理和位置计算。
RTK接收器通过天线接收卫星发射的信号。
卫星信号是通过GPS、GLONASS或其他导航卫星系统发送的。
这些卫星信号携带着时间和位置信息，可以被接收器用来计算位置。
接下来，RTK系统进行差分处理。
差分处理是通过将接收器接收到的信号与基准站接收到的信号进行比较，得到卫星信号在传输过程中的误差。
基准站是一个已知位置的参考站点，通过与接收器进行无线通信，将其接收到的卫星信号数据传输给接收器。
差分处理可以消除大部分卫星信号的误差，提高位置测量的精度。
通过比较两个接收器接收到的信号，可以计算出卫星信号在传输过程中的误差，并将其应用于接收器接收到的信号，从而得到更加精确的位置信息。
RTK系统进行位置计算。
利用差分处理后的信号数据，接收器可以计算出自身相对于基准站的位置。
这个位置是基于卫星信号测量的，因此具有很高的精度。
RTK系统可以提供亚米级甚至厘米级的位置精度，非常适用于需要高精度定位的应用领域。
RTK技术在许多领域都有广泛的应用。
例如，它可以用于航空航天、测绘、农业、交通等领域。
在航空航天领域，RTK技术可以用于导航和飞行控制系统，提供高精度的位置和速度信息，提高飞行安全性。
在测绘领域，RTK技术可以用于绘制地图和测量地形，提供高精度的地理信息。
在农业领域，RTK技术可以用于精准农业，提高农作物的种植效率和产量。
在交通领域，RTK技术可以用于车辆导航和自动驾驶系统，提供高精度的位置和路线信息，提高交通安全性和效率。
RTK技术是一种实时动态定位技术，通过接收卫星信号并进行差分处理，可以提供高精度的位置信息。
它在航空航天、测绘、农业、交通等领域都有广泛的应用。
rtk分差定位原理
RTK（实时动态定位）是一种高精度定位技术，其基本原理是将位于基准站上的GPS接收机观测的卫星数据，通过数据通信链实时发送出去，而位于附近的移动站GPS接收机在对卫星观测的同时，也接收来自基准站的电台信号。
通过对所收到的信号进行实时处理（即进行差分消除相同误差项），给出移动站的三维坐标，并估计其精度。
利用RTK测量时，至少需要配备两台GPS接收机，一台固定安放在基准站上，另外一台作为移动站进行点位测量。
在两台接收机之间还需要数据通信链，实时将基准站上的观测数据发送给流动站。
对流动站接收到的数据（卫星信号和基准站的信号）进行实时处理还需要RTK软件，其主要完成双差模糊度的求解、基线向量的解算、坐标的转换。
RTK技术相较于传统的测量方式，具有高精度、实时性的优点。
其高精度主要来自于差分技术，通过将基准站和移动站接收到的信号进行差分处理，消除了大部分的误差项，提高了定位精度。
而实时性则来自于数据通信链的实时传输和软件的实时处理能力，能够在极短的时间内给出流动站的三维坐标，从而满足现代工程和科学研究对定位精度的要求。
在RTK测量时，基准站和移动站之间的距离通常在几公里到几十公里之间，具体距离取决于测量环境和精度要求。
同时，RTK测量也不受通视条件和天气条件的影响，可以在各种环境下进行测量工作。
此外，RTK测量能够同时处理多个观测值，提高了测量效率。
随着科技的不断进步，RTK技术也在不断发展和完善。
未来，RTK 技术将进一步提高定位精度和实时性，同时拓展其在智能交通、无人驾驶、无人机等领域的应用。
RTK定位原理概述
一、RTK定位原理概述RTK测量利用的是载波相位差分GPS技术来实时定位的,正是凭借差分改正和载波相位测距两种测量方法才使得动态定位的精度可以达到厘米级.差分GPS技术是利用了基准站与流动站之间空间的相关性来进行差分改正的,从而将定位的误差削弱.标准的差分GPS原理是将基准站架设在高精度的已知点控制点上,通过基准站单点定位确定测站的位置坐标,然后通过实时定位测得的坐标与控制点坐标的比对,从而确定基准站上的定位误差.但在实际生产中,为了提高测量效率,基准站通常也可以架设在未知点上.下文就RTK基准站架设的两种情况进行解释.说明其架设原理.GPS系统定位采用的是WGS-84坐标系,如下图所示.它是一个地心坐标系,所有的GPS接收定位测得的坐标都是基于该坐标系的坐标.换而言之,GPS接收机只能识别WGS-84坐标.但是在实际应用过程中,用户基于定位精度、坐标##、控制变形等原因往往会建立其他坐标系统.这样就涉与到了坐标系统之间的相互转换,所以这就是为何几乎所有的GPS解算软件中都有坐标系统转换程序的原因.现就国内坐标系统的应用为基础,介绍一下RTK测量时坐标系统的转换方法.至今为止,我国使用的平面坐标系统主要有54坐标系统、西安80坐标系统和国家2000坐标系统.这三者之间的本质区别在于采用了不同的椭圆基准.在实际生产中还存在地方独立坐标系统,它是在上述几种坐标系的基础上建立的.高程坐标系统主要有1956黄海高程基准和1985国家高程基准两个系统组成.坐标系统的转换方法主要有七参数、四参数、三参数和一参数等.根据两套坐标系统之间的几个关系可以采用相应的转换方法.RTK测量过程中坐标系统的转换分为平面转换和高程转换两个方面.平面转换主要是采用控制点反算转换参数的方法,根据测区范围和精度的要求采用不同的转换方法.对于涉与到两个不同椭球基准的坐标系统之间的相互转换,一般都采用七参数进行转换,如果测区面积较小,可近似当做平面时〔约10公时范围〕可采用四参数进行转换.GPS高程系统的转换主要是采用高程拟合和似在地水准面精化模型进行高程内插.高程拟合主要有平面拟合和曲面拟合两种方法,平面拟合是在平面内选择至少3个高程控制点,通过GPS测量得到这些控制点的两套坐标,通过两套坐标系统求差可得到每个控制点上的高程异常值.然后根据不同的方法进行内插高程异常值,能过GPS测量,根据GPS高程以与高程异常值可求得测点的正常高.曲面拟合同平面拟合原理相同,只是在曲面内进行内套高程异常值,这种方法更符合实际情况,所以精度也相对较高.差分GPS工作的基本原理是依据地面参考站与流动站之间的空间相关性而建立的.GPS卫星分布在距离地面约两万公里的太空,而地面参考站距流动站之间的距离为几十公里到几百公里之间,这个距离相对于星站距离可以忽略不计.因此,我们认为参考站与流动站周围的空间环境对两个接收机导航定位的影响是等价的.二、基准站架高在已知点上差分GPS系统主要由四部分组成,即GPS卫星、参考站、流动站和通讯设备.基准站架设在已知点上的工作流程一般是：先在具有高精度和可靠性的已知点上架高GPS接收机作为参考站,参考站周围应该视野开阔,观测条件好,在待测点上架设流动站,参考站和流动站同时观测卫星.参考站的接收机在捕捉到卫星信号之后便开始进行自身置解算,然后将解算结果与已知坐标进行对比,求出误差值,然后根据坐标误差反求出每颗卫星的定位误差.由于参考站GPS接收机无法知道流动站接收机所接收到的卫星数量,因此参考站接收机会锁定视野中的所有卫星,并计算出每颗卫星的定位误差,然后按标准格式编制成电码,由通讯链路发送给流动站,流动站接受到电码后,根据自身测站所观测到的卫星进行误差改正,以获得精确的定位结果.三、基准站架设在未知点上基准站架设在已知点上时其原理比较容易理解,但是架设在未知点上时理解起来就稍微有点难度.在坐标系统已经转换完成之后,测区的坐标系统与WGS-84坐标系统之间的转换已经确定了,只要接收机观测到一个WGS-84坐标就会立即转换得到一个地方坐标系坐标值.此时将基站架设在任意位置时,我们只需要用移动站到高精度的控制点上进行一次单点校正即可,这与基准站架设在未知点上有点区别.那么为什么要在已知点上做单点校正呢？能不能不做呢？当基准站架设在未知点上时,我们打开GPS接收机,连接好基准站和流动站之后即使是不做点校正,我们会发现流动照样可以测出测区的坐标.甚至可以利用点放样的方法去寻找控制点.但是我们利用这种方法放控制点时,会发现放出来的位置与控制点实际的位置存在数米的差距.这又是为什么呢？出现这种情况的原因正是因为我们没有做点校正.当坐标系之间的转换参数确定了之后,GPS接收机便可以将接收到的WGS-84坐标转换到地方坐标系中去,这就是为何我们没有做点校正就可以测出测区坐标的原因.之所以测出来的坐标与已知坐标之间存在差距那是因为流动站定位过程中没有接收到有效的差分改正信息,所以定位结果不准.当基准站架设在未知点上时,基准站首先会进行单点定位确定一个基准站的坐标值,以此作为基准站的已知坐标,从而代替了高精度的已知坐标.此时,由于基准站所确定的"高精度已知坐标"与其实时定位得到的坐标都是通过单点定位得到的,因此,之间存在很小的误差,即：差分改正值很小.从而导致流动站定位精度只能达到单点定位的精度.基准站的差分改正信息本质上是GPS单点定位结果与高精度的已知控制点之间的差值,那么通过利用流动站在已知控制点上进行单点校正也可以达到上述目的.此时,可以求出流动站的差分改正值,也称校正参数.然后利用校正参数对基准站的位置进行改正从而得到真正的高精度已知坐标.此时,定位的原理就同RTK相同了.因此,单点校正的实质是求解基准站已知坐标.但这种方法存在一定的弊端.由于基准站的坐标值是用于整个测区差分改正信息求解的基础数据,它的精度决定了测区所有站点的测量精度,会对整个测区造成系统性的偏差.然而,这种方法是利用流动站的差分改正值来推求基准站的已知坐标的,因此基准站坐标的精度取决于校正点距基准站之间的空间相关性.如果,校正点距基准站较远,校正点距基准站之间的空间相关性会降低,从而基准站坐标的精度也会随之降低,反之,亦然.因此,建议基准站架设在已知控制点的附近,周围GPS观测条件良好,以期取得良好的定位结果.。
RTK定位原理概述
RTK定位原理概述一、RTK定位原理概述RTK测量利用的是载波相位差分GPS技术来实时定位的，正是凭借差分改正和载波相位测距两种测量方法才使得动态定位的精度可以达到厘米级。
差分GPS技术是利用了基准站与流动站之间空间的相关性来进行差分改正的，从而将定位的误差削弱。
标准的差分GPS 原理是将基准站架设在高精度的已知点控制点上，通过基准站单点定位确定测站的位置坐标，然后通过实时定位测得的坐标与控制点坐标的比对，从而确定基准站上的定位误差。
但在实际生产中，为了提高测量效率，基准站通常也可以架设在未知点上。
下文就RTK基准站架设的两种情况进行解释。
说明其架设原理。
GPS系统定位采用的是WGS-84坐标系，如下图所示。
它是一个地心坐标系，所有的GPS接收定位测得的坐标都是基于该坐标系的坐标。
换而言之，GPS接收机只能识别WGS-84坐标。
但是在实际应用过程中，用户基于定位精度、坐标保密、控制变形等原因往往会建立其他坐标系统。
这样就涉及到了坐标系统之间的相互转换，所以这就是为何几乎所有的GPS解算软件中都有坐标系统转换程序的原因。
现就国内坐标系统的应用为基础，介绍一下RTK测量时坐标系统的转换方法。
至今为止，我国使用的平面坐标系统主要有北京54坐标系统、西安80坐标系统和国家2000坐标系统。
这三者之间的本质区别在于采用了不同的椭圆基准。
在实际生产中还存在地方独立坐标系统，它是在上述几种坐标系的基础上建立的。
高程坐标系统主要有1956黄海高程基准和1985国家高程基准两个系统组成。
坐标系统的转换方法主要有七参数、四参数、三参数和一参数等。
根据两套坐标系统之间的几个关系可以采用相应的转换方法。
RTK测量过程中坐标系统的转换分为平面转换和高程转换两个方面。
平面转换主要是采用控制点反算转换参数的方法，根据测区范围和精度的要求采用不同的转换方法。
对于涉及到两个不同椭球基准的坐标系统之间的相互转换，一般都采用七参数进行转换，如果测区面积较小，可近似当做平面时（约10公时范围）可采用四参数进行转换。
rtk工作原理
rtk工作原理
RTK（实时动态差分定位）是一种高精度定位技术，通过将基准站和流动站之间的差分观测数据进行处理，实现对流动站的高精度定位。
RTK的工作原理如下：
1. 基准站观测：在已知位置的基准站上，安装具备高精度的GNSS接收机，连续地观测卫星信号，并记录下接收到的GNSS观测数据。
2. 流动站观测：流动站也安装有GNSS接收机，并连续地观测卫星信号。
然而，由于流动站的位置未知，所以无法得到准确的定位结果。
3. 基准站数据传输：基准站将观测到的GNSS数据传输到数据处理中心或者直接传输给流动站。
4. 流动站差分处理：流动站接收到基准站传来的GNSS数据后，使用差分处理的算法将基准站的位置误差应用到自己的观测数据上。
这种差分处理可以有效地消除由于距离基准站较远引起的误差。
5. 流动站定位：差分处理后，流动站的误差被显著减小，可以通过比较观测到的卫星信号与基准站数据的差异，计算出流动站的准确位置。
总结起来，RTK技术利用基准站观测数据与流动站观测数据之间的差异，通过差分处理来消除误差，从而实现对流动站的高精度实时定位。
rtk定位原理
rtk定位原理
RTK定位原理。
RTK（Real Time Kinematic）是一种高精度的实时动态定位技术，它利用卫星
信号和测量基站的数据，可以实现厘米级甚至毫米级的精准定位。
RTK定位原理
主要包括卫星信号接收、数据处理和误差校正三个方面。
首先，RTK定位的基础是卫星信号接收。
GPS、GLONASS、北斗等卫星系统
发射的信号被接收设备接收后，通过解算和处理，可以得到接收器与卫星之间的距离。
这些距离信息将被用于后续的定位计算。
其次，数据处理是RTK定位原理中的关键环节。
接收到的卫星信号和基站数
据将被送入RTK定位算法进行处理，通过多频观测数据的模糊度解算，可以得到
非常高精度的位置信息。
RTK定位算法的核心是基于载波相位的测距原理，通过
解算卫星信号的载波相位，可以实现厘米级的精准定位。
最后，误差校正是保证RTK定位精度的重要环节。
由于大气延迟、多路径效应、钟差等因素的影响，卫星信号的传播会引入一定的误差。
为了消除这些误差，RTK系统需要借助基站数据进行差分校正，将基站的精确位置信息和接收器测得
的距离信息进行比对和校正，从而实现高精度的动态定位。
总的来说，RTK定位原理是基于卫星信号接收、数据处理和误差校正三个方面的技术。
通过这些环节的协同作用，RTK技术可以实现高精度、实时的动态定位，广泛应用于测绘、地理信息、航空航天、农业等领域，为各行业的精准定位需求提供了重要的技术支持。
RTK基准站架设原理
RTK基准站架设原理一、RTK定位原理概述RTK测量利用的是载波相位差分GPS技术来实时定位的，正是凭借差分改正和载波相位测距两种测量方法才使得动态定位的精度可以达到厘米级。
差分GPS 技术是利用了基准站与流动站之间空间的相关性来进行差分改正的，从而将定位的误差削弱。
标准的差分GPS原理是将基准站架设在高精度的已知控制点上，通过基准站单点定位确定测站的位置坐标，然后通过实时定位测得的坐标与控制点坐标的比对，从而确定基准站上的定位误差。
但在实际生产中，为了提高测量效率，基准站通常也可以架设在未知点上。
下文就RTK基准站架设的两种情况进行解释，说明其架设原理。
GPS系统定位采用的是WGS-84坐标系，如下图所示。
它是一个地心坐标系，所有的GPS接收机定位测得的坐标都是基于该坐标系的坐标。
换而言之，GP S接收机只能识别WGS-84坐标。
但是在实际应用过程中，用户基于定位精度、坐标保密、控制变形等原因往往会建立其他坐标系统。
这样就涉及到了坐标系统之间的相互转换，所以这就是为何几乎所有的GPS解算软件中都有坐标系统转换程序的原因。
现就国内坐标系统的应用为基础，介绍一下RTK测量时坐标系统的转换方法。
至今为止，我国使用的平面坐标系统主要有北京54坐标系统、西安80坐标系统和国家2000坐标系统。
这三者之间的本质区别在于采用了不同的椭球基准。
在实际生产中还存在地方独立坐标系统，它是在上述几种坐标系的基础上建立的。
高程坐标系统主要有1956黄海高程基准和1985国家高程基准两个系统组成。
坐标系统的转换方法主要有七参数、四参数、三参数和一参数等。
根据两套坐标系统之间的几个关系可以采用相应的转换方法。
RTK测量过程中坐标系统的转换分为平面转换和高程转换两个方面。
平面转换主要是采用控制点反算转换参数的方法，根据测区范围和精度的要求采用不同的转换方法。
对于涉及到两个不同椭球基准的坐标系统之间的相互转换，一般都采用七参数进行转换，如果测区面积较小，可近似当做平面时（约10公里范围）可采用四参数进行转换。
rtk工作原理
rtk工作原理RTK工作原理。
RTK（Real-Time Kinematic）全称实时动态差分定位技术，是一种高精度的全球定位系统技术。
它通过接收卫星信号，实现对地面点的高精度定位，广泛应用于测绘、农业、航空航天等领域。
下面将详细介绍RTK工作原理。
首先，RTK技术依赖于全球卫星定位系统（GNSS），如美国的GPS系统、俄罗斯的GLONASS系统、欧洲的Galileo系统等。
这些卫星系统通过发射信号，覆盖全球范围，接收器可以通过接收这些卫星信号来确定自己的位置。
其次，RTK技术利用基准站和移动站之间的差分信号来实现高精度定位。
基准站是已知位置的固定接收器，它接收卫星信号并记录下来，同时测量自己的精确位置。
移动站是需要进行定位的移动设备，它也接收卫星信号，但同时接收基准站的信号，并通过比较两者之间的差异来进行高精度定位。
然后，RTK技术通过差分信号的处理来消除大气延迟、钟差等误差，从而实现厘米级甚至毫米级的定位精度。
基准站和移动站之间的差分信号可以通过无线通信或者互联网传输，以确保移动站能够及时获取到基准站的参考信息。
RTK技术的工作原理可以简单总结为，基准站接收卫星信号，记录位置信息并发送差分信号；移动站接收卫星信号和基准站的差分信号，通过比较两者来消除误差，实现高精度定位。
总的来说，RTK技术通过利用差分信号消除定位误差，结合全球卫星定位系统，实现了高精度的动态定位。
它在土地测绘、农业机械导航、航空航天等领域发挥着重要作用，为各行各业提供了精准的定位服务。
通过本文的介绍，相信大家对RTK技术的工作原理有了更深入的了解，希望能够为相关领域的专业人士提供一些帮助。
rtk的工作原理
rtk的工作原理
RTK（Real Time Kinematic）是一种高精度的GPS定位技术，它通过差分GPS
技术实现了厘米级甚至毫米级的定位精度。
RTK技术的工作原理主要包括基站观测、移动站观测和差分处理三个步骤。
首先，基站观测。
在RTK技术中，需要设置一个或多个基站来进行GPS观测。
这些基站通过接收来自卫星的信号，并记录下信号的到达时间和卫星的位置信息。
基站观测的目的是获取卫星信号在特定时间点的精确位置信息，为后续的移动站观测提供参考数据。
其次，移动站观测。
移动站是需要进行定位的目标，它通过接收来自卫星和基
站的信号，并记录下信号的到达时间和卫星的位置信息。
移动站观测的目的是获取移动站的位置信息，并将其与基站观测得到的参考数据进行比较，从而得到移动站相对于基站的位置偏差。
最后，差分处理。
差分处理是RTK技术的核心，它利用基站观测和移动站观
测得到的数据，通过计算来消除GPS信号传播过程中的误差，从而实现厘米级甚
至毫米级的定位精度。
差分处理的过程包括对基站和移动站观测数据的差分计算、误差修正和位置解算三个步骤。
总的来说，RTK技术的工作原理是通过基站观测、移动站观测和差分处理三个步骤来实现高精度的GPS定位。
基站观测获取卫星信号的参考数据，移动站观测
获取移动站的位置信息，差分处理消除信号传播过程中的误差，从而实现高精度的定位。
这种技术在土地测绘、航空航天、农业和机械等领域有着广泛的应用前景，为各行各业的发展提供了强大的支持。
rtk工作原理
rtk工作原理
RTK（Real-Time Kinematics）是一种全球卫星导航系统（GNSS）的高精度定位技术。
它基于卫星导航系统（如GPS、北斗、伽利略等）提供的信号，通过使用单频或多频的接收器，结合精确的基准站观测数据，实现对移动接收器的高精度定位。
RTK工作原理可分为两个主要步骤：基准站观测和移动接收
器定位。
在第一步，基准站利用连续记录的卫星导航信号数据进行观测。
这些观测数据包括卫星的导航信息、信号的到达时间、卫星和基准站之间的距离等。
基准站的位置已经事先被准确确定，并且该位置信息保存在观测数据中。
在第二步，移动接收器接收卫星导航信号，并通过与基准站传输的数据进行差分计算。
差分计算是通过比较接收器观测到的信号信息与基准站观测到的信号信息之间的差异来进行的。
根据这些差异，移动接收器可以计算出自身与基准站之间的相对位置，并将其转化为绝对位置。
RTK的核心是差分计算过程。
通过得到接收器和基准站之间
的差异，可以准确地将差异应用于移动接收器的定位计算中，使其获得高精度的定位结果。
相比传统的单点定位技术，RTK 可以实现毫米级的定位精度，适用于高精度测量和导航领域。
总结来说，RTK工作原理基于基准站观测数据与移动接收器
观测数据之间的差分计算，利用卫星导航系统提供的信号，实现对移动接收器的高精度定位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、RTK定位原理概述
RTK测量利用的是载波相位差分GPS技术来实时定位的，正是凭借差分改正和载波相位测距两种测量方法才使得动态定位的精度可以达到厘米级。
差分GPS技术是利用了基准站与流动站之间空间的相关性来进行差分改正的，从而将定位的误差削弱。
标准的差分GPS 原理是将基准站架设在高精度的已知点控制点上，通过基准站单点定位确定测站的位置坐标，然后通过实时定位测得的坐标与控制点坐标的比对，从而确定基准站上的定位误差。
但在实际生产中，为了提高测量效率，基准站通常也可以架设在未知点上。
下文就RTK基准站架设的两种情况进行解释。
说明其架设原理。
GPS系统定位采用的是WGS-84坐标系，如下图所示。
它是一个地心坐标系，所有的GPS接收定位测得的坐标都是基于该坐标系的坐标。
换而言之，GPS接收机只能识别WGS-84坐标。
但是在实际应用过程中，用户基于定位精度、坐标保密、控制变形等原因往往会建立其他坐标系统。
这样就涉及到了坐标系统之间的相互转换，所以这就是为何几乎所有的GPS解算软件中都有坐标系统转换程序的原因。
现就国内坐标系统的应用为基础，介绍一下RTK测量时坐标系统的转换方法。
至今为止，我国使用的平面坐标系统主要有北京54坐标系统、西安80坐标系统和国家2000坐标系统。
这三者之间的本质区别在于采用了不同的椭圆基准。
在实际生产中还存在地方独立坐标系统，它是在上述几种坐标系的基础上建立的。
高程坐标系统主要有1956黄海高程基准和1985国家高程基准两个系统组成。
坐标系统的转换方法主要有七参数、四参数、三参数和一参数等。
根据两套坐标系统之间的几个关系可以采用相应的转换方法。
RTK测量过程中坐标系统的转换分为平面转换和高程转换两个方面。
平面转换主要是采用控制点反算转换参数的方法，根据测区范围和精度的要求采用不同的转换方法。
对于涉及到两个不同椭球基准的坐标系统之间的相互转换，一般都采用七参数进行转换，如果测区面积较小，可近似当做平面时（约10公时范围）可采用四参数进行转换。
GPS高程系统的转换主要是采用高程拟合和似在地水准面精化模型进行高程内插。
高程拟合主要有平面拟合和曲面拟合两种方法，平面拟合是在平面内选择至少3个高程控制点，通过GPS测量得到这些控制点的两套坐标，通过两套坐标系统求差可得到每个控制点上的高程异常值。
然后根据不同的方法进行内插高程异常值，能过GPS测量，根据GPS高程以及高程异常值可求得测点的正常高。
曲面拟合同平面拟合原理相同，只是在曲面内进行内套高程异常值，这种方法更符合实际情况，所以精度也相对较高。
差分GPS工作的基本原理是依据地面参考站与流动站之间的空间相关性而建立的。
GPS卫星分布在距离地面约两万公里的太空，而地面参考站距流动站之间的距离为几十公里到几百公里之间，这个距离相对于星站距离可以忽略不计。
因此，我们认为参考站与流动站周围的空间环境对两个接收机导航定位的影响是等价的。
二、基准站架高在已知点上
差分GPS系统主要由四部分组成，即GPS卫星、参考站、流动站
和通讯设备。
基准站架设在已知点上的工作流程一般是：先在具有高精度和可靠性的已知点上架高GPS接收机作为参考站，参考站周围应该视野开阔，观测条件好，在待测点上架设流动站，参考站和流动站同时观测卫星。
参考站的接收机在捕捉到卫星信号之后便开始进行自身置解算，然后将解算结果与已知坐标进行对比，求出误差值，然后根据坐标误差反求出每颗卫星的定位误差。
由于参考站GPS接收机无法知道流动站接收机所接收到的卫星数量，因此参考站接收机会锁定视野中的所有卫星，并计算出每颗卫星的定位误差，然后按标准格式编制成电码，由通讯链路发送给流动站，流动站接受到电码后，根据自身测站所观测到的卫星进行误差改正，以获得精确的定位结果。
三、基准站架设在未知点上
基准站架设在已知点上时其原理比较容易理解，但是架设在未知点上时理解起来就稍微有点难度。
在坐标系统已经转换完成之后，测区的坐标系统与WGS-84坐标系统之间的转换已经确定了，只要接收机观测到一个WGS-84坐标就会立即转换得到一个地方坐标系坐标值。
此时将基站架设在任意位置时，我们只需要用移动站到高精度的控制点上进行一次单点校正即可，这与基准站架设在未知点上有点区别。
那么为什么要在已知点上做单点校正呢？能不能不做呢？
当基准站架设在未知点上时，我们打开GPS接收机，连接好基准站和流动站之后即使是不做点校正，我们会发现流动照样可以测出测区的坐标。
甚至可以利用点放样的方法去寻找控制点。
但是我们利用这种方法放控制点时，会发现放出来的位置与控制点实际的位置存在
数米的差距。
这又是为什么呢？
出现这种情况的原因正是因为我们没有做点校正。
当坐标系之间的转换参数确定了之后，GPS接收机便可以将接收到的WGS-84坐标转换到地方坐标系中去，这就是为何我们没有做点校正就可以测出测区坐标的原因。
之所以测出来的坐标与已知坐标之间存在差距那是因为流动站定位过程中没有接收到有效的差分改正信息，所以定位结果不准。
当基准站架设在未知点上时，基准站首先会进行单点定位确定一个基准站的坐标值，以此作为基准站的已知坐标，从而代替了高精度的已知坐标。
此时，由于基准站所确定的“高精度已知坐标”与其实时定位得到的坐标都是通过单点定位得到的，因此，之间存在很小的误差，即：差分改正值很小。
从而导致流动站定位精度只能达到单点定位的精度。
基准站的差分改正信息本质上是GPS单点定位结果与高精度的已知控制点之间的差值，那么通过利用流动站在已知控制点上进行单点校正也可以达到上述目的。
此时，可以求出流动站的差分改正值，也称校正参数。
然后利用校正参数对基准站的位置进行改正从而得到真正的高精度已知坐标。
此时，定位的原理就同RTK相同了。
因此，单点校正的实质是求解基准站已知坐标。
但这种方法存在一定的弊端。
由于基准站的坐标值是用于整个测区差分改正信息求解的基础数据，它的精度决定了测区所有站点的测量精度，会对整个测区造成系统性的偏差。
然而，这种方法是利用流动站的差分改正值来推求基准站的已知坐标的，因此基准站坐标的精度取决于校正点距基
准站之间的空间相关性。
如果，校正点距基准站较远，校正点距基准站之间的空间相关性会降低，从而基准站坐标的精度也会随之降低，反之，亦然。
因此，建议基准站架设在已知控制点的附近，周围GPS 观测条件良好，以期取得良好的定位结果。
