变频器培训资料一、什么是变频器？变频器是一种能将电机的转速和输出功率按需求进行无级调节的电气装置。
它通过改变电源的频率和电压来控制电机的转速，从而实现对电动机的调速。
二、变频器的原理变频器由整流桥、滤波器、逆变器和控制电路组成。
整流桥将电源交流电转换为直流电，滤波器将直流电进行滤波以去除电源的脉动电压。
逆变器将直流电逆变为可调频率和电压的交流电，供应给电机工作。
三、变频器的应用1. 工业领域：变频器广泛应用于机械制造、冶金、石油化工、船舶、航空航天等各个行业的生产设备中。
2. 建筑领域：变频器可应用于楼宇自动化系统中，用于空调系统、水泵系统、风机系统等设备的控制。
3. 农业领域：变频器用于农业机械的控制，如灌溉泵的变频控制，可以节省能源并实现精确控制。
四、变频器的优势1. 节能效果显著：变频器可以根据负载要求进行电机转速的调节，避免了传统启动方式的能源浪费。
2. 调速性能好：通过变频器可以实现无级调速，使得电机的运行速度可以根据需要进行精确控制。
3. 减少电机损坏：变频器可以实现平稳启动和停止，减小了电机的机械冲击，延长了电机的使用寿命。
4. 增强系统稳定性：变频器具有过载保护、电流限制等功能，可以防止电机因过载或过电流而受损。
五、变频器的操作注意事项1. 安全使用：使用变频器时应注意安全保护，避免触电和其他事故的发生。
2. 合理布线：变频器的电源线和控制线要进行合理的布线，并保持良好的接地。
3. 避免温度过高：变频器在工作过程中会产生一定的热量，应确保通风良好，避免过热影响正常工作。
4. 定期维护：定期对变频器进行检查和维护保养，保证其正常工作和使用寿命。
六、变频器的未来发展趋势1. 高性能：未来的变频器将不仅具备调速功能，还会加强功率密度、响应速度等指标的提升，以满足更高性能的需求。
2. 智能化：随着物联网技术的发展，变频器将实现与其他设备的无线通信和数据交互，实现更智能化的控制系统。
3. 绿色低碳：变频器的节能特性将得到进一步的提升，以更好地满足环保和可持续发展的要求。
2024版变频器技术培训课件pptx
详细讲解程序调试的步骤和方法，包括单步执行、断点调试、实 时监视等。
调试技巧与经验分享
分享在调试过程中积累的技巧和经验，如如何快速定位问题、如 何解决常见错误等。
17
04
变频器选型、安装与 调试
2024/1/25
18
选型原则及注意事项
负载特性
根据负载类型（如恒转矩、变转矩）、 负载变化范围及启动频率等选择合适 的变频器。
逐一测试各项功能，如正反转、多段速、模 拟量输入/输出等，确保功能正常。
负载试车
常见问题处理
在空载试车正常后，逐步增加负载进行试车， 观察变频器运行情况和负载响应。
针对调试过程中出现的常见问题，如过流、 过压、欠压等，分析原因并采取相应的处理 措施。
2024/1/25
21
05
变频器维护保养与故 障排除
2024/1/25
8
变频器分类及应用领域
新能源领域
如风力发电、太阳能发电等新能源设备的驱动和控制。
其他领域
如楼宇自动化、智能家居等领域的驱动和控制。
2024/1/25
9
02
变频器硬件组成与结 构
2024/1/25
10
主电路结构
整流电路
将交流电转换为直流电， 通常采用三相桥式不可控 整流电路。
2024/1/25
和腐蚀性气体。
2024/1/25
安装空间
预留足够的空间以便于 散热和维护。
电源连接
通讯接口
按照规范连接电源，确 保接地良好，避免电磁
干扰。
根据需要连接通讯接口， 如RS485、CAN等，以 便实现远程控制和监控。
20
调试过程及常见问题处理
参数设置
调试技巧与经验分享
分享在调试过程中积累的技巧和经验，如如何快速定位问题、如 何解决常见错误等。
17
04
变频器选型、安装与 调试
2024/1/25
18
选型原则及注意事项
负载特性
根据负载类型（如恒转矩、变转矩）、 负载变化范围及启动频率等选择合适 的变频器。
逐一测试各项功能，如正反转、多段速、模 拟量输入/输出等，确保功能正常。
负载试车
常见问题处理
在空载试车正常后，逐步增加负载进行试车， 观察变频器运行情况和负载响应。
针对调试过程中出现的常见问题，如过流、 过压、欠压等，分析原因并采取相应的处理 措施。
2024/1/25
21
05
变频器维护保养与故 障排除
2024/1/25
8
变频器分类及应用领域
新能源领域
如风力发电、太阳能发电等新能源设备的驱动和控制。
其他领域
如楼宇自动化、智能家居等领域的驱动和控制。
2024/1/25
9
02
变频器硬件组成与结 构
2024/1/25
10
主电路结构
整流电路
将交流电转换为直流电， 通常采用三相桥式不可控 整流电路。
2024/1/25
和腐蚀性气体。
2024/1/25
安装空间
预留足够的空间以便于 散热和维护。
电源连接
通讯接口
按照规范连接电源，确 保接地良好，避免电磁
干扰。
根据需要连接通讯接口， 如RS485、CAN等，以 便实现远程控制和监控。
20
调试过程及常见问题处理
参数设置
《变频器使用培训》课件
带载调试
在电机带载的情况下，启 动变频器并检查其运行状 态和电机性能。
参数设置
根据实际需求，通过操作 面板或通讯接口对变频器 的参数进行设置和调整。
变频器的调试方法与参数设置
频率设置
设置变频器的输出频率，以满足电机转速的要求。
控制模式设置
选择适合的控制模式，如速度控制、转矩控制等。
变频器的调试方法与参数设置
恢复正常。
05
安全注意事项
操作变频器的安全规范
01
操作前确保电源已断开 ，避免带电操作引发触 电事故。
02
操作时应佩戴合适的防 护眼镜和手套，防止飞 溅物伤害。
03
操作时禁止吸烟、吃东 西，避免意外事故发生 。
04
操作时应遵循先启动后 加负载的原则，避免设 备损坏或人员伤亡。
安全防护措施与设备
03
变频器的使用与维护
变频器的操作面板介绍
操作面板概述
介绍操作面板的组成和功能，包括显 示屏幕、按键、旋钮等。
按键功能说明
显示屏幕内容解读
解释显示屏幕上的各种参数和状态信 息，如频率、电流、电压、故障代码 等。
详细解释每个按键的功能和使用方法 ，如启动、停止、加速、减速等。
变频器的常用功能与参数设置
电缆连接
按照接线图正确连接电源 和电机电缆，确保接线牢 固、安全。
变频器的安装步骤与注意事项
• 接地处理：按照安全规定进行接地处理，确保设备安全运 行。
变频器的安装步骤与注意事项
注意安全
在安装过程中，务必注意安全， 避免触电等事故发生。
遵守规定
遵守相关国家和地区的电气安全 法规和标准。
变频器的安装步骤与注意事项
某工厂操作工在操作变频器时未断开电源，导致 触电事故发生，造成人员伤亡。
变频器基础知识培训(第四讲)
变频器的配置方式
单独配置
根据需要，为每台电机独立配置一台变频器。
成组配置
将多台电机并联，通过一台变频器同时驱动多台 电机。
网络化配置
通过工业网络将多台变频器连接，实现集中控制 和数据交换。
变频器的安装与调试
安装环境
电缆连接
确保变频器安装在干燥、通风良好、无剧 烈振动和无腐蚀性气体的环境中。
正确连接电源、电机和控制电缆，确保接 线牢固、屏蔽层可靠接地。
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
变频器基础知识培训 (第四讲)
目录
CONTENTS
• 变频器的工作原理 • 变频器的应用领域 • 变频器的选型与配置 • 变频器的维护与保养 • 变频器的发展趋势与未来展望
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
参数设置
调试运行
根据电机特性和工艺要求，正确设置变频 器的参数，包括输入输出模式、频率设定 方式、加速减速时间等。
在安全的前提下，进行空载和负载调试， 检查变频器的运行状态和电机的运行性能 。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
04
变频器的维护与保养
日常维护与保养
定期检查变频器外观
确保变频器外观无破损，无明 显异常，无明显异常声音。
保持变频器散热良好
定期清理变频器散热风扇和散 热片上的灰尘，确保散热良好 。
检查接线端子
确保接线端子紧固，无松动、 脱落现象。
检查电缆和连接器
确保电缆和连接器完好，无破 损、老化现象。
变频器培训班讲义
6、V1、V3、V5、V2、V4、V6构成逆变器，V1-V6是IGBT，大功 率电力晶体管，我们要控制的是V1-V6也就是V1、V3、V5，V2、 V4、V6这6个大功率电力晶体管的导通和关断，这样就把直流电变 成了交流电，假设某一时刻V1、V6、V2导通，这时通过V1经电机 U相，经电机绕组从V相流向负极，另一路经电机绕组从W相流向 负极，就构成回路，电机内部绕组就有电产生磁场，电机旋转就做 功，另一时刻V3、V4、V2导通，这时通过V3经电机V相，经电机 绕组从U相流向负极，另一路经电机绕组从W相流向负极，这6个 V1-V6，轮流切换，使得通过电机绕组的电流发生变化，只要搂一 业的规律切换，把直流母线上的直流通过V1-V6变成交流，这就叫 逆变； 7、为了给IGBT进行保护，在V1-V6上都并联了一个二极管，这个 二极管叫续流二极管，还并联了一个阻容吸收回路，这些二极管、 电阻、电容等等，是对IGBT起到保护作用，因为电机在刹车或停 止的时候，电感线圈会对外放电，如果没有续流二极管，就会造成 IGBT反向击穿，有了续流二极管，放电电流通过续流二极管加到 直注母线上，电流会加到制动电阻上，制动电阻把能量进行消耗， 所以对IGBT起到保护的作用。
什么是变频器？变频器组成部分?
变频器是:利用电力半导体器件的通断作用将工频电源变换 为另一频率的电能控制装置。以实现电机的变速运行。
变频器主要由:逆变模块、整流模块、整流桥、控制板、驱动 板、主回路板、电源板、分线板、制动电阻、电解电容器、金属膜 电容器、电阻器、继电器、接触器、快速熔断器、RS485接口、 RS232接口、电流传感器、散热风机、散热器、充电电阻、光耦、 温控开关、电源厚膜组件、频率厚膜组件、缺相厚膜组件、快速三 极管、主回路端子排、控制回路端子排、接线端子、充电指示灯、 压敏电阻等。 除此之外，外部部件还有：制动单元、输入电抗器、输出电抗 器、直流电抗器、标准键盘、远控键盘、远控电源、远控电缆、自 动控制专用接口板、RS232/RS485总线适配器、RS232总线分配 器、RS232总线电缆、RS485通信电缆、机壳、机箱、机柜等组成。
变频器基本功能培训讲义
第二章： 第二章：变频器基本功能
4．减速时间设定的必要性及设置原则 ．
重负载制动时，制动电流大可能损坏电路，设置合适的减速时间， 重负载制动时，制动电流大可能损坏电路，设置合适的减速时间， 可减小制动电流；水泵制动时，快速停车会造成管道“空化”现象， 可减小制动电流；水泵制动时，快速停车会造成管道“空化”现象， 损坏管道。 损坏管道。 减速时间的设定原则：兼顾制动电流和制动时间，保证无管道“ 减速时间的设定原则：兼顾制动电流和制动时间，保证无管道“空 现象。 化”现象。 5．变频器在不同的段速可设置不同的加减速时间。 ．变频器在不同的段速可设置不同的加减速时间。
第二章： 第二章：变频器基本功能 2．频率偏置 ． ● 是指输入频率控制信号和输出频率曲线不 过原点，存在初始值。 过原点，存在初始值。分为正向偏置和反向 偏置两种情况。 偏置两种情况。 正向偏置：输入模拟信号为0时输出频率大于 时输出频率大于0； 正向偏置：输入模拟信号为 时输出频率大于 ； 反向偏置: 反向偏置 输入模拟信号大于某一值时才有输 出频率。 出频率。 设置频率偏置的目的：1)配合频率增益调整 ● 设置频率偏置的目的：1)配合频率增益调整 多台变频器联动的比例精度； 作为防止噪 多台变频器联动的比例精度；2)作为防止噪 声干扰的措施。 声干扰的措施。 ●频率增益曲线是以原点为轴转动； 频率偏置 频率增益曲线是以原点为轴转动； 是以顶点为轴转动。 是以顶点为轴转动。 说明： 的叫法不统一， 说明：频率增益和频率偏置 的叫法不统一，但 表示的概念相同。 表示的概念相同。
第二章： 第二章：变频器基本功能
变频器频率预置
第二章： 第二章：变频器基本功能
2.1.2 极限频率 极限频率包括 1. 基本频率fb：有两种定义方法: 基本频率 ：有两种定义方法 1)和输出最高电压对应的频率（工频 和输出最高电压对应的频率（ 和输出最高电压对应的频率 工频50Hz）。 ）。 2）输出电压等于额定电压时的最小输出频率。 ）输出电压等于额定电压时的最小输出频率。 绝大多数情况下， 绝大多数情况下，基本频率都等于电动机的额定 频率。 确定U/f模式 频率。由fb确定 模式 确定 曲线。 曲线。 2.最高频率 最高频率fmax：变频器允许输出的最高频率。 最高频率 ：变频器允许输出的最高频率。 对应最大给定信号的输出频率， 对应最大给定信号的输出频率，大多数情况 最高频率fmax等于基本频率 。 等于基本频率fb。 下最高频率 等于基本频率 如有的变频器工作在80Hz， fmax=80Hz） （如有的变频器工作在 ， ）
2024版变频器培训PPT课件
常见类型及特点
01
02
03
按电压等级分类
高压变频器、中压变频器、 低压变频器。
按功能用途分类
通用变频器、专用变频器、 多功能变频器。
特点
调速范围广、精度高、动 态响应快、节能效果显著 等。
应用领域与市场前景
应用领域
电力、冶金、石油、化工、造纸、食品等各个工业领域。
市场前景
随着工业自动化程度的不断提高，变频器市场需求不断增长， 未来市场前景广阔。同时，变频器技术也在不断发展，更加智 能化、高效化、环保化是未来的发展趋势。
指变频器正常工作所需的电网电压和电流，应与现场供电条件相匹配。
控制精度与动态响应
反映变频器对电机速度、转矩等参数的控制能力，影响传动系统的稳定性。
功能与保护特性
包括过载保护、短路保护、过压/欠压保护等，确保设备安全可靠运行。
不同场景下选型策略
恒转矩负载
对于负载转矩基本恒定的场合，应选用通用 型变频器，满足基本调速要求。
01
技术创新
随着电力电子技术和控制理论的发展，变频器将实现更高效、更智能、
更环保的目标。
02 03
应用拓展
变频器将在更多领域得到应用，如新能源、环保、智能制造等；同时， 随着物联网和大数据技术的发展，变频器将实现远程监控和预测性维护 等功能。
产业政策
国家将继续加大对节能减排和绿色发展的支持力度，推动变频器等节能 技术的研发和应用；同时，各行业也将加强节能减排工作，提高能源利 用效率。
正确接线方法和检查流程
按照电气图纸接线
01
根据电气图纸要求，正确连接变频器的输入、输出、控制等线
路。
检查接线端子和紧固件
02
变频器培训课件
运行监视
观察操作面板上的运行参数和故障指 示，及时发现并处理问题。
定期保养
定期对变频器进行清洁、紧固接线端 子、更换冷却风扇等保养工作，确保 良好运行状态。
变频器的故障诊断与排除
01
常见故障类型
包括过流、过压、欠压、过热、通讯故障等。
02
故障诊断方法
通过操作面板上的故障代码、指示灯或外部检测设备，判断故障类型和
功能性需求
品牌和售后服务
根据应用场景，选择具有合适功能的变频 器，如需要调速、节能、自动化等功能的 变频器。
选择知名品牌、售后服务好的变频器，能 降低使用和维护的难度。
变频器与电机的匹配设计
功率匹配
变频器和电机的功率应匹配，避免大马拉小 车或小马拉大车的情况。
电压和频率匹配
电机的电压和频率应与变频器的输出相匹配 ，确保电机正常工作。
智能化
人工智能、大数据等技术的发展为变频器的智能化提供了有力支持。智能变频器能够实现自适应控制、故障诊断 预警、远程监控等功能，提高设备的运行效率和可靠性。
集成化与网络化
集成化
变频器将逐渐与其他电气设备、传感器等实现集成，形成一体化的电气传动系统。这将有利于减小设 备体积、降低成本，并简化现场布线。
能源领域
在能源领域，变频器可用于风力发电、水力发电等可再生能源设备中，实现对发电机组的 调速控制，提高能源利用率。
交通运输领域
变频器在交通运输领域中，可应用于电动汽车、高铁、地铁等交通工具的驱动系统，实现 电机调速和节能控制。
变频器在节能环保中的作用
节能效果
通过调整电机的运行频率，使电机在不同负载下保持高效运 行，从而降低电机的能耗，达到节能的目的。变频器可根据 实际需求精确调整电机转速，避免不必要的能源浪费。
变频器技术培训课件
05
根据安装方式选择：根据安装位 置和空间选择合适的变频器安装 方式。
02
根据功率选择：根据负载的功率 大小选择合适的变频器功率。
04
根据环境条件选择：根据使用环 境的温度、湿度、粉尘等因素选 择合适的变频器类型。
06
根据成本和性能选择：在满足使 用要求的前提下，选择性价比较 高的变频器。
变频器的安装要求
换变频器
08
电源故障：检查 电源线是否连接 正常，修复电源 线或更换变频器
变频器的发展趋 势
变频器技术的发展趋势
节能环保：变频器技术在节能环保方面具有巨大潜力， 未来将更加注重节能环保技术的应用。
智能化：随着物联网、大数据等技术的发展，变频器 技术将更加智能化，实现远程监控、故障诊断等功能。
高性能化：变频器技术将不断提高性能，满足更高速、 更高精度、更高可靠性的要求。
01
04
定期检查变频器的 接线端子，确保接 线牢固，防止接触 散热片等部件
02
03
定期更换变频器 的冷却液，防止 冷却液变质影响
散热效果
变频器常见故障及处理
01
过载故障：检查 负载是否过大， 调整负载或更换
变频器
02
过热故障：检查 散热风扇是否正 常，清理散热片
调试和测试：安装完成后，进行 调试和测试，确保正常运行
变频器的调试方法
检查变频器的输入 电源和输出电源是 1
否正常
检查变频器的报警信 息和故障代码，并进 4 行相应的处理和调整
检查变频器的参
2
数设置是否正确
检查变频器的运 3 行状态和输出频
率是否正常
变频器的维护和 保养
变频器的日常维护
安川变频器培训课件培训讲学
Menu键切换各模式 Enter键进行模式选择及设置确定 箭头按键更改参数 ESC退出
简易程序模式
A参数，C参数，E参数等最基本的几个参数
任务二 变频器的高级程序模式操作
高级程序模式——基本曲线设定
B1参数、C1参数、D1参数、E1、E2参数
高级程序模式——S形曲线设定
基本曲线设置，加C2
U/F曲线选择 转矩提升
6、再启动：
瞬间停电再启动：停电时间不超2S时，自动重启动 故障跳闸后重合闸：避免干扰引起的误动作跳闸
通常间隔0～10S,最多重合闸10次
概括
启动方式
➢ 从启动频率启动 变频器输出由0直接变化为启动频率对应的交流电压，而后
在此基础上按照加速曲线逐步提高输出频率和输出电压直到设 定频率到达。 注：启动频率不宜过大，否则会造成启动冲击或过流 ➢ 先制动后从启动频率再启动
任务三 变频器的校验模式
校验模式
按menu切换到校验模式 按enter进入校验模式 按方向键，查看被更改过的参数
进行与出厂设定值不同的参数的读取设定
任务四 变频器的自学习模式
自学习模式
填好基本的已知的电机参数，让变频器“学习” 未知的电机参数。学习结果自动更新到E2参数。
1.加速和启动
A2：用户参数
参 环境设定
B参数： B1：运行模式;
B2：直流制动
数 应用程序 B3： B4; B6; B7; B8
值
C 参数： 调整
C1：加减速时间 C3: 滑差补偿
意
C5：速度控制
C2: S形加减速时间 C4：转矩补偿 C6：载波频率
义
D参数： 指令参数
D1：频率指令
D6：励磁控制
E 参数： E1: V/F特性 电机参数 E5：PM电机参数
简易程序模式
A参数，C参数，E参数等最基本的几个参数
任务二 变频器的高级程序模式操作
高级程序模式——基本曲线设定
B1参数、C1参数、D1参数、E1、E2参数
高级程序模式——S形曲线设定
基本曲线设置，加C2
U/F曲线选择 转矩提升
6、再启动：
瞬间停电再启动：停电时间不超2S时，自动重启动 故障跳闸后重合闸：避免干扰引起的误动作跳闸
通常间隔0～10S,最多重合闸10次
概括
启动方式
➢ 从启动频率启动 变频器输出由0直接变化为启动频率对应的交流电压，而后
在此基础上按照加速曲线逐步提高输出频率和输出电压直到设 定频率到达。 注：启动频率不宜过大，否则会造成启动冲击或过流 ➢ 先制动后从启动频率再启动
任务三 变频器的校验模式
校验模式
按menu切换到校验模式 按enter进入校验模式 按方向键，查看被更改过的参数
进行与出厂设定值不同的参数的读取设定
任务四 变频器的自学习模式
自学习模式
填好基本的已知的电机参数，让变频器“学习” 未知的电机参数。学习结果自动更新到E2参数。
1.加速和启动
A2：用户参数
参 环境设定
B参数： B1：运行模式;
B2：直流制动
数 应用程序 B3： B4; B6; B7; B8
值
C 参数： 调整
C1：加减速时间 C3: 滑差补偿
意
C5：速度控制
C2: S形加减速时间 C4：转矩补偿 C6：载波频率
义
D参数： 指令参数
D1：频率指令
D6：励磁控制
E 参数： E1: V/F特性 电机参数 E5：PM电机参数
2024版变频器基础知识培训ppt课件完整版
的调速控制。
2024/1/25
交通运输
如电动汽车、电动自行 车、地铁、轻轨等交通
工具的驱动控制。
新能源领域
智能家居
如风力发电、太阳能发 电等新能源设备的并网
和离网控制。
5
如空调、冰箱、洗衣机 等家用电器的节能和智
能控制。
变频器市场现状及前景
市场现状
目前，全球变频器市场规模不断扩大，市场竞争日益激烈。同时，随着技术的不断进步和应用领域的不断拓展， 变频器产品的种类和功能也越来越丰富。
调整变频器的PID参数，优化控制性能。
过流保护动作
检查电机和负载是否存在短路或接地故障。
2024/1/25
19
调试过程中常见问题解决方法
检查变频器参数设置是否正确，如加 速时间、减速时间等。
降低负载或调整变频器输出频率，避免 过流现象的发生。
2024/1/25
20
实例演示：参数设置与调试过程
实例背景介绍
2024/1/25
16
调试过程中常见问题解决方法
• 检查变频器参数设置是否正确，如频率给定方式、运行命 令来源等。
2024/1/25
17
调试过程中常见问题解决方法
电机运行不稳定
检查电机参数设置是否正确，如电机极数、额定功率等。
检查负载是否过重或存在机械故障。
2024/1/25
18
调试过程中常见问题解决方法
34
2024/1/25
10
03
变频器参数设置与调试 方法
2024/1/25
11
参数设置步骤及注机额定功率、额定电压、额 定电流、额定频率、极数等。
选择控制方式
根据实际需求选择合适的控制方式， 如V/F控制、矢量控制等。
2024/1/25
交通运输
如电动汽车、电动自行 车、地铁、轻轨等交通
工具的驱动控制。
新能源领域
智能家居
如风力发电、太阳能发 电等新能源设备的并网
和离网控制。
5
如空调、冰箱、洗衣机 等家用电器的节能和智
能控制。
变频器市场现状及前景
市场现状
目前，全球变频器市场规模不断扩大，市场竞争日益激烈。同时，随着技术的不断进步和应用领域的不断拓展， 变频器产品的种类和功能也越来越丰富。
调整变频器的PID参数，优化控制性能。
过流保护动作
检查电机和负载是否存在短路或接地故障。
2024/1/25
19
调试过程中常见问题解决方法
检查变频器参数设置是否正确，如加 速时间、减速时间等。
降低负载或调整变频器输出频率，避免 过流现象的发生。
2024/1/25
20
实例演示：参数设置与调试过程
实例背景介绍
2024/1/25
16
调试过程中常见问题解决方法
• 检查变频器参数设置是否正确，如频率给定方式、运行命 令来源等。
2024/1/25
17
调试过程中常见问题解决方法
电机运行不稳定
检查电机参数设置是否正确，如电机极数、额定功率等。
检查负载是否过重或存在机械故障。
2024/1/25
18
调试过程中常见问题解决方法
34
2024/1/25
10
03
变频器参数设置与调试 方法
2024/1/25
11
参数设置步骤及注机额定功率、额定电压、额 定电流、额定频率、极数等。
选择控制方式
根据实际需求选择合适的控制方式， 如V/F控制、矢量控制等。
变频器培训课件
变频器的保养周期
说明各部件的保养周期， 如滤网清洗、轴承更换等 ，以及整体保养的周期。
变频器的常见故障及处理方法
变频器的故障分类
阐述变频器故障的分类，如硬 件故障、软件故障、干扰故障
等。
故障诊断方法
介绍通过操作面板、指示灯等判断 故障的方法，以及排查故障的步骤 。
故障处理流程
以流程图的形式展示了故障处理流 程，包括故障报警、停机检查、故 障定位、维修更换等环节。
05
变频器的选型与配置
变频器的选型原则及依据
根据工艺要求和负载 特性，选择合适的变 频器类型。
根据应用场景和环境 条件，选择具备合适 功能和保护的变频器 。
根据电机功率和转速 ，选择合适的变频器 容量和调速范围。
变频器的配置方案及注意事项
根据输入电源和输出负载的要 求，配置合适的输入输出接口 和保护电路。
根据需要，配置通信接口和协 议，实现远程监控和操作。
对于需要高精度控制的场合， 需要配置传感器和控制系统。
变频器与其他设备的配合与调试
根据系统要求，选择合适的传感器和执行器，并与其配合使用。
对系统进行调试，确保各设备协调工作并达到预期效果。
06
变频器的发展趋势与新技术应用
变频器技术的发展趋势及未来发展方向
高效节能
随着能源紧张和环保要求的提高 ，变频器的发展趋势是向更高效
、更节能的方向发展。
高性能化
变频器技术不断进步，性能不断 提高，能够满足各种复杂应用场
景的需求。
智能化
变频器与物联网、人工智能等技 术的结合，实现智能化控制和管
理，提高生产效率。
变频器在新能源领域的应用及发展前景
风力发电
变频器在风力发电领域的应用越来越广泛，能够 提高风能利用率和发电效率。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按控制方式分
U/f 控制方式 转差频率控制方式
IGBT（绝缘栅双极晶体管的缩写 ）
按主开关器件分 GTO（可判断晶闸管的缩写 ）
BJT （双极结型晶体管的缩写 ）
塑壳变频器 ( 小功率 )
按外型分 铁壳变频器 ( 多为中功率)
柜式变频器 ( 大功率 ) 圈中人保险资料库收集整理制作，未经授权请勿转载
RS232接口、电流传感器、散热风机、散热器、充电电阻、光耦、
温控开关、电源厚膜组件、频率厚膜组件、缺相厚膜组件、快速三
极管、主回路端子排、控制回路端子排、接线端子、充电指示灯、
压敏电阻等。
除此之外，外部部件还有：制动单元、输入电抗器、输出电抗
器、直流电抗器、标准键盘、远控键盘、远控电源、远控电缆、自
三相异步电动机调速特性
n
n0 (1 S)
60 P
f
(1 S)
改变P、S（U R）F都可以实现调速。
1、调压调速 改变电源电压U时，人为特性曲线中Tmax变 小，而 n0S不m 变。
对于恒转矩负载，调速范围不大。对于 风机设备的调速范围稍宽一点。
圈中人保险资料库收集整理制作，未经授权请勿转载
一、变频器的结构与工作原理
1、变频器的分类：
交—交型 变频器分为
交—直—交型 A、交—交变频器可将工频交流直接换成频率，电压均可控
制的交流，又称直接式变频器。
B、交—直—交变频器则是把式频交流通过整流变成直流电 ，然后再把直流电变换成频率、电压均可控制的交流电， 又称为间接型变频器。
圈中人保险资料库收集整理制作，未经授权请勿转载
4
上午:09:00-11:30 变频器的接线
5
2010-9-12 星期日
下午:12:30-15:00
变频器的参数
6
下午:15:00-17:30 变频器的参数
7
上午:09:00-11:30 变频器的运行操作
8 2010-9-18 下午:12:30-15:00 变频器的运行操作
9
星期六 下午:15:00-17:30 变频器的工程应用
变频器(INVERTER)讲义
圈中人保险资料库收集整理制作，未经授权请勿转载
变频器培训班实训课程表
序 号
授课时段
实训任务
1
上午:09:00-11:30 变频器的原理
2
2010-9-04 星期六
下午:12:30-15:00
变频器的原理
3
下午:15:00-17:30 变频器的接线
圈中人保险资料库收集整理制作，未经授权请勿转载
引言
直流电机的主磁通和电枢电流分布的空间位置是确定 的，而且可以独立进行控制，交流异步电机的磁通则由定 子与转子电流合成产生，它的空间位置相对于定子和转子 都是运动的，除此以外，在笼型转子异步电机中，转子电 流还是不可测和不可控的。因此，异步电机的动态数学模 型要比直流电机模型复杂得多，在相当长的时间里，人们 对它的精确表述不得要领。
10
晚上:19:00-21:30 变频器的信号和质量检查维修
授课老师 实训室
主讲 辅导
杨远升
906
杨远升
906
杨远升
906
杨远升
906
杨远升
906
杨远升
906
杨远升
906
杨远升
906
杨远升
906
杨远升
906
圈中人保险资料库收集整理制作，未经授权请勿转载

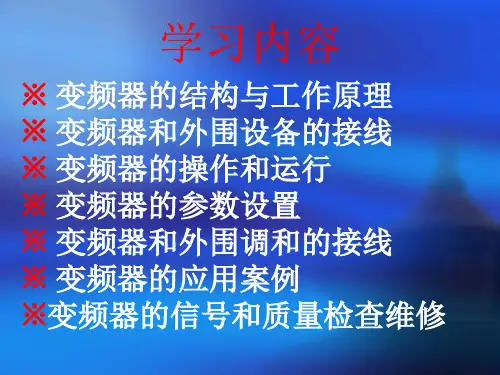

学习内容
※ 变频器的结构与工作原理 ※ 变频器和外围设备的接线 ※ 变频器的操作和运行 ※ 变频器的参数设置 ※ 变频器和外围调和的接线 ※ 变频器的应用案例 ※变频器的信号和质量检查维修
动控制专用接口板、RS232/RS485总线适配器、RS232总线分配
器、RS232总线电缆、RS485通信电缆、机壳、机箱、机柜等组成
。
圈中人保险资料库收集整理制作，未经授权请勿转载
转速开环型控制系统
电压/频率比控制是控制定子电压和定子频率，使定子电压 以一定的函数关系跟踪定子频率的变化，从而在调频调速过程 中近似地保持电机气隙磁通不变的一种控制方法。
什么是变频器？变频器组成部分?
变频器是:利用电力半导体器件的通断作用将工频电源变换 为另一频率的电能控制装置。以实现电机的变速运行。
变频器主要由:逆变模块、整流模块、整流桥、控制板、驱动
板、主回路板、电源板、分线板、制动电阻、电解电容器、金属膜
电容器、电阻器、继电器、接触器、快速熔断器、RS485接口、
按供电压等级分 中压变频器 ( 660V 和 1140V ) 高压变频器 ( 3KV、 6KV、6.6KV、10KV )。
恒功率变频器
平方转矩变频器
按功能分 简易型变频器
通用型变频器
电梯专用变频器
按电源的性质分
电流型变频器 电压型变频器
按输出电压调节方式分
PAM 输出电压调节方式变频器 PWM 输出电压调节方式变频器
好在不少机械负载，例如风机和水泵，并不需要很高 的动态性能，只要在一定范围内能实现高效率的调速就 行，因此可以只用电机的稳态模型来设计其控制系统。
为了实现电压-频率协调控制，可以采用转速开环恒压 频比带低频电压补偿的控制方案，这就是常用的通用变频 器控制系统。
圈中人保险资料库收集整理制作，未经授权请勿转载
如果变频调速系统长期处于稳定运行状态而不需要频繁起 动和制动；或者负载特性比较固定，基本上不需要因电机特性 差异而进行调整的一类负载（风机、水泵等节能调速），可以 采用电压闭环、转速开环的控制系统。
圈中人保险资料库收集整理制作，未经授权请勿转载
一、变频器的种类
低压变频器 ( 220V 和 380V )
中间直流电压可调的电压型逆变器－异步电机变频调速系 统控制电路由基准部分、整流器控制部分和逆变器控制部分组 成。
电压/频率比控制，无法控制异步电机的转差频率，对于多 台电动机由同一台逆变器供电的情况，各台异步电机的转差频 率一般是不同的，即使同一台异步电机，转差频率的大小也是 随负载的大小而变化的。是一种频率（转速）的开环控制，并 不能对电机的转速进行精确的控制。
2、变频器的基本组成（交—直—交型）
1、整流器
1、主电路 2、中间直流环节
