锂电池保护板原理详细分析
锂电池保护板工作原理及过放过充短路保护解析
锂电池保护板工作原理及过放过充短路保护解析
锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，下面以DW01 配MOS管8205A进行讲解：
锂电池保护板其正常工作过程为：
当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G
极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理：
当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时。
锂电池保护板的工作原理
3.保护板过充电保护控制原理:
当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。此时电芯的B-与保护板的P-之间处于断开状态。即电芯的充电回路被切断，电芯将停止充电。保护板处于过充电状态并一直保持。等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电.
2.保护板过放电保护控制原理:
当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。此时电芯的B-与保护板的P-之间处于断开状态。即电芯的放电回路被切断，电芯将停止放电。保护板处于过放电状态并一直保持。等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板短路保护控制原理:
在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻， 每个开关的导通内阻约为30m/U 03a9共约为60m/U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。电压UA就是8205A的导通内阻与放电电流产生的电压，负载电流增大则UA必然增大,因UA0.006L×IUA又称为8205A的管压降，UA可以简接表明放电电流的大小。上升到0.2V时便认为负载电流到达了极限值，于是停止第1脚的输出电压，使第1脚电压变为0V、8205A内的放电控制管关闭，切断电芯的放电回路，将关断放电控制管。换言之DW01 允许输出的最大电流是3.3A，实现了过电流保护。
锂电池保护板原理
一、元件描述：DW01 单节锂电池保护IC（Pb-free），过充保护电压4.3±0.05V,过放保护电压2.4±0.1V,封装SOT23-6；8205A 锂电池保护场效应管（MOSFET），内阻19mΩ，电压20V,电流6A；封装TSSOP-8。
二、锂电池保护板根据使用IC、电压等不同而电路及参数有所不同，下面以DW01配8205A进行讲解：三、锂电池保护板其正常工作过程为:1、当电芯电压在2.5V至4.3V之间时，DW01的第1脚、第3脚均输出高电平（等于供电电压），第2脚电压为0V。
此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01的电压，故均处于导通状态，即两个电子开关均处于打开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
①、保护板的放电回路（电池正常使用时）：B+→P+→负载→P-→8205第2、3脚→8205第1脚→8205第8脚→8025第6、7脚→B-5、短路保护控制过程：短路保护是过电流保护的一种极限形式，其控制过程及原理与电流保护一样，短路只是在相当于在P+、P-之间加上一个阻值很小的电阻（约0欧）使保护板的负载电流瞬时达到10A以上，保护板立即进行过电流保护。
2、保护板过放电保护控制原理：当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01内部将通过R1电阻实时监测电芯电压， 当电芯电压下降到约2.3V时DW01将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1 脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电 芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P+与P-间接上充电 电压后，DW01经B-检测到充电电压后便立即停止过放电状态重新在DW01第1脚输出高电压，使8205A内的过放电 控制管导通，即电芯的B-与保护板的P-又重新接上电芯经充电器直接充电。
锂电池保护板工作原理及过放过充短路保护解析

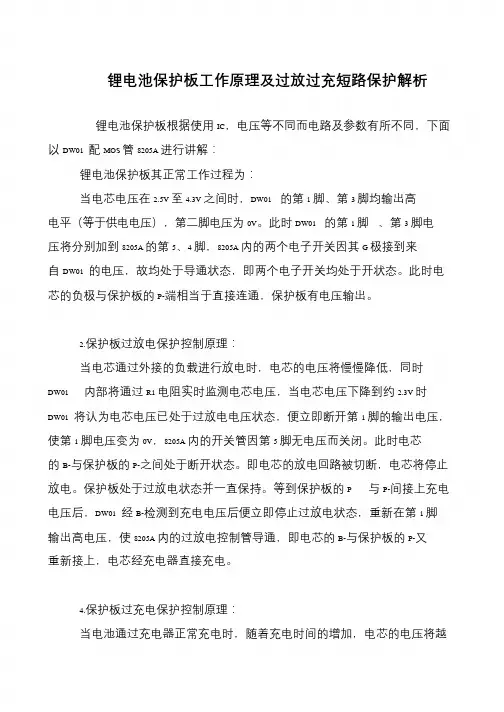

锂电池保护板工作原理及过放过充短路保护解析
锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，下面以DW01 配MOS 管8205A 进行讲解：
锂电池保护板其正常工作过程为：
当电芯电压在2.5V 至4.3V 之间时，DW01 的第1 脚、第3 脚均输出高
电平（等于供电电压），第二脚电压为0V。
此时DW01 的第1 脚、第3 脚电
压将分别加到8205A 的第5、4 脚，8205A 内的两个电子开关因其G 极接到来
自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理：
当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01 内部将通过R1 电阻实时监测电芯电压，当电芯电压下降到约2.3V 时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1 脚的输出电压，使第1 脚电压变为0V，8205A 内的开关管因第5 脚无电压而关闭。
此时电芯
的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1 脚输出高电压，使8205A 内的过放电控制管导通，即电芯的B-与保护板的P-又
重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理：
当电池通过充电器正常充电时，随着充电时间的增加，电芯的电压将越。
锂电池保护板原理
锂电池保护板原理
锂电池保护板是一种电子控制装置，主要用于保护锂电池免受过充、过放、过流和短路等故障的影响，以延长锂电池的使用寿命和确保电池的安全性能。
锂电池保护板采用了一种基于微处理器或专用集成电路的智能控制技术来实现对锂电池的保护和管理。
其工作原理如下：
1. 过充保护：当锂电池充电至预设的充电终止电压时，保护板会自动切断电池与充电器之间的连接，停止充电，以防止电池过充，避免对电池造成损害。
2. 过放保护：当锂电池的电压降至预设的放电终止电压时，保护板会自动切断电池与负载之间的连接，停止放电，以避免电池过放而损坏。
3. 过流保护：当电池充电或放电过程中出现过大的电流时，保护板会立即切断电池与外部电路之间的连接，以防止电池过热、发生短路或其他故障。
4. 温度保护：保护板内置有温度传感器，当电池温度超过安全范围时，保护板会采取相应的措施，如减小充电电流或停止充放电，以防止电池过热引发安全事故。
5. 平衡充电：对于多个串联的锂电池组，保护板可以监测各个电池的电压，并在充电时自动进行均衡充电，确保各个电池之间的电压差异不会过大，以提高电池组的整体性能和寿命。
锂电池保护板的使用可以有效保护锂电池的安全性和使用寿命，防止因电池故障引发火灾、爆炸等危险情况的发生。
因此，在锂电池应用中，使用保护板是非常重要和必要的措施之一。

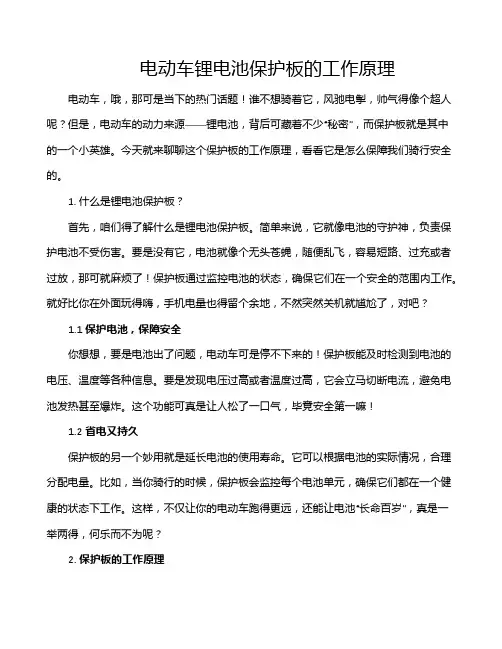

电动车锂电池保护板的工作原理
电动车锂电池保护板的工作原理电动车，哦，那可是当下的热门话题！谁不想骑着它，风驰电掣，帅气得像个超人呢？但是，电动车的动力来源——锂电池，背后可藏着不少“秘密”，而保护板就是其中的一个小英雄。
今天就来聊聊这个保护板的工作原理，看看它是怎么保障我们骑行安全的。
1. 什么是锂电池保护板？首先，咱们得了解什么是锂电池保护板。
简单来说，它就像电池的守护神，负责保护电池不受伤害。
要是没有它，电池就像个无头苍蝇，随便乱飞，容易短路、过充或者过放，那可就麻烦了！保护板通过监控电池的状态，确保它们在一个安全的范围内工作。
就好比你在外面玩得嗨，手机电量也得留个余地，不然突然关机就尴尬了，对吧？1.1 保护电池，保障安全你想想，要是电池出了问题，电动车可是停不下来的！保护板能及时检测到电池的电压、温度等各种信息。
要是发现电压过高或者温度过高，它会立马切断电流，避免电池发热甚至爆炸。
这个功能可真是让人松了一口气，毕竟安全第一嘛！1.2 省电又持久保护板的另一个妙用就是延长电池的使用寿命。
它可以根据电池的实际情况，合理分配电量。
比如，当你骑行的时候，保护板会监控每个电池单元，确保它们都在一个健康的状态下工作。
这样，不仅让你的电动车跑得更远，还能让电池“长命百岁”，真是一举两得，何乐而不为呢？2. 保护板的工作原理好，接下来咱们聊聊保护板是怎么具体工作的。
听起来可能有点复杂，但其实就是几个简单的步骤，让我们一起来拆解一下。
2.1 电压监测首先，保护板会实时监测电池的电压。
每个电池都有一个理想的电压范围，保护板就像个细心的老师，随时观察学生的表现。
一旦发现某个电池的电压超出范围，它就会发出警报，甚至切断电源，避免更大的损失。
就像你上课的时候，老师发现有人开小差，立马就会把他叫回正轨。
2.2 温度监控其次，温度监测也非常重要。
电池在充电和放电的时候，会产生热量，保护板会实时监控这个温度。
如果温度过高，保护板就会启动冷却系统，或者直接切断电流。
锂电池保护板工作原理
锂电池保护板工作原理锂电池保护板主要由电路和芯片组成。
当电池工作时，电池电压和电流从保护板的正负极引出。
电路中的电压测量电路负责监测电池的电压，电流测量电路负责监测电池的电流，而温度测量电路负责监测电池的温度。
这些测量结果将通过芯片传输给控制电路。
控制电路是锂电池保护板的核心部分，它根据从测量电路传输过来的数据，对电池的工作状态进行分析和判断。
如果电压过高或过低，电流过大或过小，或者温度过高，控制电路将采取相应的保护措施，以确保电池的安全和稳定运行。
电压保护是锂电池保护板的主要功能之一、当电池电压过高时，控制电路会通过控制电路芯片将电池正负极之间的通路打开，以防止电池继续充电。
这样可以避免电池过充引起的安全问题。
另一方面，当电池电压过低时，控制电路会通过控制电路芯片将正负极之间的通路打开，以防止电池继续放电。
这样可以避免电池过放引起的安全问题。
电流保护是锂电池保护板的另一个重要功能。
当电池电流超过设定的安全范围时，控制电路会立即采取措施，例如通过控制电路芯片降低电流或直接切断电池与负载的连接，以防止电池由于电流过大而受损。
这样可以避免电池过载导致的安全问题。
温度保护也是锂电池保护板的关键功能之一、电池在高温环境下工作可能会引起电池的过热和热失控。
因此，锂电池保护板通过测量电池温度，并与设定的安全范围进行比较，当温度超过安全范围时，控制电路会立即采取措施以降低电池温度，例如切断电池与负载的连接或通过风扇进行散热。
总之，锂电池保护板通过监测和控制电池的电压、电流和温度，实现对锂电池的安全保护。
它在电池发生异常情况时能够及时采取相应的措施，以保障电池的安全使用和延长电池的使用寿命。
锂电池保护板原理详细分析
锂电池保护板原理详细分析锂电池（可充型）之所以需要保护，是由它本身特性决定的。
由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。
锂电池保护功能锂电池的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。
普通锂电池保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。
其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关关断，保护电芯的安全。
在保护板正常的情况下，Vdd为高电平，Vss，VM为低电平，DO、CO为高电平，当Vdd，Vss，VM任何一项参数变换时，DO或CO端的电平将发生变化。
锂电池保护板原理锂电池（可充型）之所以需要保护，是由它本身特性决定的。
由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。
锂电池的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。
普通锂电池保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。
其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关关断，保护电芯的安全。
在保护板正常的情况下，Vdd为高电平，Vss，VM为低电平，DO、CO为高电平，当Vdd，。
锂电池保护板短路保护原理
锂电池保护板短路保护原理
锂电池保护板短路保护的原理主要是通过检测电路上相关参数的变化，如电压、电流等，并对其进行分析和处理，当发现电路中出现异常情况如过充、过放、短路等情况时，保护板将通过关断电路或者串联电阻等方式对锂电池进行保护。
锂电池保护板通常采用多种电路元件和检测元件，形成一个反馈控制系统，当锂电池的电化学参数发生剧烈变化时，保护板会迅速对此做出反应，或切断电池电源，或增加电池电路阻抗，以实现保护目的。
短路保护是锂电池保护板的一种功能，它通常会在锂电池出现短路情况时启动。
保护板中的检测元件会实时监测电池的电压和电流等参数，当检测到电池被短接时，即电池正负极被直接短接，电流瞬间增大，短路保护电路就会迅速动作，自动关断锂电池电源，以避免短路对电池和电路造成进一步损害。
锂电池保护板结构及保护原理
郑州正方科技：
众所周知，锂电池是当下在各个领域都会用到的新能源电池，但是锂电池需要保护板的保护很多人都不知道，保护板在电池使用中发挥着至关重要的作用，下面我们就来了解一下保护板的结构及其保护原理。
保护板有两个核心的部件：一个保护IC，它是由精确地比较器获得可靠的保护参数。
另外一个是MOSFET串在主要放电回路中担当高速开关，执行保护动作，IC通过监视电池电压差来控制MOS管。
普通保护板上还有电阻、电容、及辅助FUSE、PTC、NTC、ID、储存器等。
保护板上的B+、B-分别接电芯正极、负极。
P+、P-分别是保护板输出的正极、负极。
如图是是一种保护板的原理图：
保护板会对电池进行过充保护、过放保护、短路保护、过流保护以及温度保护。
锂电池在充电时要求恒流、恒压，在充电初期，为恒流充电，随着充电过程，电压上升到一定的数值，转为恒压充电，直至电流越来
越小。
电池在被充电过程中，如果充电电路失去控制，就会使电压超过一定的数值后继续恒流充电，电池电压也会继续上升，将会导致电池损坏或出现安全问题。
当电池中有保护板时，保护板的过充保护功能将启动，并切断MOS管，禁止对电池组充电，保护电池的安全。
其它各种保护同理，保护板都会时刻监视电池的各种情况发生，并采取保护措施。
郑州正方科技专业生产各种锂电池保护板，品质值得信赖可靠。
锂电池保护板均衡工作原理
锂电池保护板均衡工作原理锂电池是一种常用的电池类型，具有高能量密度、长寿命和轻便的特点。
然而，锂电池在使用过程中存在一些问题，比如容量不均衡、电压过高或过低等。
为了解决这些问题，人们发明了锂电池保护板，通过对电池进行保护和均衡，提高了电池的性能和使用寿命。
锂电池保护板是一种集成电路，通常由控制芯片、电路保护元件和均衡电路组成。
它的主要作用是监测电池的电压、电流和温度等参数，并根据设定的保护参数进行判断和控制。
当电池的电压过高或过低时，保护板会断开电池与负载的连接，以避免电池过充或过放导致的安全问题。
同时，保护板还可以通过均衡电路来调节电池之间的电荷，使电池的容量均匀分布，提高整体性能。
保护板的工作原理主要包括以下几个方面：1. 电压监测与保护：保护板通过监测每个电池单体的电压，判断电池是否达到过充或过放状态。
当电压超过设定的上限或下限时，保护板会通过控制电路断开电池与负载的连接，以防止电池受损或发生安全事故。
2. 电流监测与保护：保护板对电池的充放电电流进行监测，以确保电流在安全范围内。
当电流超过设定的上限时，保护板会通过控制电路切断电池与负载的连接，避免电池过载或短路。
3. 温度监测与保护：保护板通过感温元件对电池的温度进行监测，当温度超过设定的上限时，保护板会及时采取措施，如断开电池与负载的连接，以防止电池过热或发生热失控。
4. 均衡控制：保护板通过均衡电路对电池之间的电荷进行调节，使电池的容量均匀分布。
均衡电路通常采用放电或充电方式来实现，通过将电荷从电池容量较高的单体转移到容量较低的单体，以达到均衡电池容量的目的。
总结起来，锂电池保护板通过电压、电流和温度等参数的监测与保护，以及均衡电路的控制，保证了锂电池的安全性和性能稳定性。
它在电池充放电过程中起到了重要的作用，延长了电池的使用寿命，提高了电池系统的可靠性。
锂电池保护电路工作原理
一、锂电池保护电路工作原理1.锂电池保护板其正常工作过程为：当电芯电压在2.5V至4.3V之间时，DW01的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。
此时DW01的第1脚、第3脚电压将分别加到8205的第5、4脚，8205内的两个MOS因其G极接到来自DW01的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理：当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01内部将通过R22电阻实时监测电芯电压，当电芯电压下降到约2.3V时DW01将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的B+与P-间接上充电电压后，DW01经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
3.保护板过充电保护控制原理：当电池通过充电器正常充电时，随着充电时间的增加，电芯的电压将越来越高，当电芯电压升高到4.4V时，DW01将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的B+与P-间接上放电负载后，因此时虽然过充电控制开关管关闭，但其内部的二极管正方向与放电回路的方向相同，故放电回路可以进行放电，当电芯的电压被放到低于4.3V时，DW01停止过充电保护状态重新在第3脚输出高电压，使8205内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电。
锂电池保护板工作原理
锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到 4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示，在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。
锂电池保护板均衡工作原理
锂电池保护板均衡工作原理
锂电池保护板是用于保护锂电池免受过充、过放、过流和短路等电池异常情况的损害的。
它通常由保护电路和均衡电路两部分组成。
保护电路是锂电池保护板的核心部分，主要由一个或多个保护芯片组成。
保护芯片通过对电池电压、电流、温度等参数的监测，实时判断电池是否处于安全工作范围内。
一旦监测到电池电压过高、过低，电流过大，或温度异常等情况，保护芯片会立即触发保护功能，切断电池与负载之间的连接，防止电池受到进一步的损害。
均衡电路是用来解决锂电池充电和放电过程中电池单体之间的不均衡问题。
由于锂电池内部每个单体之间的特性稍有不同，充放电过程中容易导致电池单体之间的电压差异，长期存在这种不均衡状态会影响整个电池组的性能，甚至导致电池的损坏。
为了解决这个问题，均衡电路会对电池组中的每个单体进行均衡充电或放电，将电池单体的电压保持在一个较为均匀的范围内，确保电池组的性能和寿命。
总之，锂电池保护板通过保护电路对电池进行实时监测，并在电池异常情况下切断电池与负载之间的连接，保护电池的安全性；同时，均衡电路可以解决电池充放电过程中的电压不均衡问题，提高整个电池组的性能和寿命。
电池保护板原理
电池保护板原理电池保护板是一种用于锂电池的保护装置，其原理是通过监测电池的电压、温度等参数，对电池进行保护和管理，防止电池过充、过放、短路等情况，从而延长电池的使用寿命，确保电池的安全性能。
电池保护板通常由保护IC、电压检测电路、温度检测电路、电流检测电路、MOS管等组成，下面我们将详细介绍电池保护板的工作原理。
首先，保护IC是电池保护板的核心部件之一，它可以监测电池的电压、温度等参数，并根据设定的保护参数来对电池进行保护。
当电池电压过高或过低时，保护IC会通过控制MOS管来切断电池与负载的连接，以防止电池过充或过放。
同时，保护IC还可以监测电池的温度，当电池温度过高时，也会通过控制MOS管来切断电池与负载的连接，以避免电池过热。
其次，电压检测电路是用来监测电池的电压的，它可以将电池的电压转换为数字信号，然后传输给保护IC进行处理。
通过电压检测电路，保护IC可以实时监测电池的电压，并根据设定的保护参数来对电池进行保护。
另外，温度检测电路则是用来监测电池的温度的，它可以将电池的温度转换为数字信号，然后传输给保护IC进行处理。
通过温度检测电路，保护IC可以实时监测电池的温度，并在必要时对电池进行保护。
此外，电流检测电路可以监测电池的放电和充电电流，保护IC可以通过电流检测电路来实时监测电池的放电和充电电流，并根据设定的保护参数来对电池进行保护。
总体来说，电池保护板通过监测电池的电压、温度、电流等参数，利用保护IC和相应的检测电路来对电池进行保护和管理，确保电池的安全性能。
在实际应用中，电池保护板可以广泛应用于各种锂电池产品，如手机电池、笔记本电池、电动车电池等，为这些产品的安全使用提供了重要保障。
综上所述，电池保护板的原理是通过监测电池的电压、温度、电流等参数，利用保护IC和相应的检测电路来对电池进行保护和管理，从而确保电池的安全性能，延长电池的使用寿命，为锂电池产品的安全使用提供了重要保障。
锂电池保护板工作原理
锂电池保护板工作原理
锂电池保护板是一种用于保护锂电池的电路板。
它的主要作用是监测电池电压、电流和温度等参数，并通过控制开关管的通断来保护电池免受过放、过充、短路和过温等异常情况的损害。
锂电池保护板通常由电路板、保护芯片、电池接口和外部接口等部分组成。
其中保护芯片是关键部件，它能实现对电池电压、电流和温度等参数的监测和控制，从而实现对电池的保护。
在工作时，锂电池保护板会不断检测电池的状态，当检测到电池电压过高或过低、电流过大或过小、温度过高等异常情况时，保护芯片会立即对开关管进行控制，使其断开电路，从而防止电池受到损害。
此外，锂电池保护板还可以提供过流保护、短路保护、过压保护和低压保护等功能，保障锂电池的安全和稳定性。
在实际应用中，锂电池保护板已广泛应用于手机、笔记本电脑、电动车、无人机等领域，成为保障电子设备安全运行的重要组成部分。
- 1 -。
锂电池保护板原理
锂电池保护板原理(总10页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除锂电池保护板原理锂电池(可充型)之所以需要保护，是由它本身特性决定的。
由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。
锂电池的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。
普通锂电池保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。
其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关关断，保护电芯的安全。
在保护板正常的情况下，Vdd为高电平，Vss,VM为低电平，DO、CO为高电平，当Vdd,Vss,VM任何一项参数变换时，DO或CO端的电平将发生变化。
1、过充电检出电压：在通常状态下，Vdd逐渐提升至CO端由高电平变为低电平时VDD-VSS间电压。
2、过充电解除电压：在充电状态下，Vdd逐渐降低至CO端由低电平变为高电平时VDD-VSS间电压。
3、过放电检出电压：通常状态下，Vdd逐渐降低至D O端由高电平变为低电平时VDD- VSS间电压。
4、过放电解除电压：在过放电状态下，Vdd逐渐上升到DO端由低电平变为高电平时 VDD-VSS间电压。
5、过电流1检出电压：在通常状态下，VM逐渐升至DO由高电平变为低电平时VM-VSS间电压。
6、过电流2检出电压：在通常状态下，VM从OV起以1ms以上4ms以下的速度升到DO端由高电平变为低电平时VM-VSS间电压。
7、负载短路检出电压：在通常状态下，VM以OV起以1μS以上50μS以下的速度升至DO端由高电平变为低电平时VM-VSS间电压。
锂电池保护板原理
锂电池保护板原理锂电池(可充型)之所以需要保护，是由它本身特性决定的。
由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。
锂电池的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。
普通锂电池保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。
其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关关断，保护电芯的安全。
在保护板正常的情况下，Vdd为高电平，Vss,VM为低电平，DO、CO为高电平，当Vdd,Vss,VM任何一项参数变换时，DO或CO端的电平将发生变化。
1、过充电检出电压：在通常状态下，Vdd逐渐提升至CO端由高电平变为低电平时VDD-VSS 间电压。
2、过充电解除电压：在充电状态下，Vdd逐渐降低至CO端由低电平变为高电平时VDD-VSS间电压。
3、过放电检出电压：通常状态下，Vdd逐渐降低至D O端由高电平变为低电平时VDD- VSS 间电压。
4、过放电解除电压：在过放电状态下，Vdd逐渐上升到DO端由低电平变为高电平时VDD-VSS间电压。
5、过电流1检出电压：在通常状态下，VM逐渐升至DO由高电平变为低电平时VM-VSS 间电压。
6、过电流2检出电压：在通常状态下，VM从OV起以1ms以上4ms以下的速度升到DO 端由高电平变为低电平时VM-VSS间电压。
7、负载短路检出电压：在通常状态下，VM以OV起以1μS以上50μS以下的速度升至DO 端由高电平变为低电平时VM-VSS间电压。
8、充电器检出电压：在过放电状态下，VM以OV逐渐下降至DO由低电平变为变为高电平时VM-VSS间电压。
锂电池保护板工作原理
8205S锂电池保护板工作原理产品描述:锂电保护场效应管MOSFET 8205A GM8205A规格书PDF 8205A 厂商:台湾进口Gem-mirco 8205A 封装:TSSOP-8 8205A 内阻:19mΩ8205A 电压:20V 电流:6A锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时;DW01 的第1脚、第3脚均输出高电平等于供电电压;第二脚电压为0V..此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚;8205A内的两个电子开关因其G极接到来自DW01 的电压;故均处于导通状态;即两个电子开关均处于开状态..此时电芯的负极与保护板的P-端相当于直接连通;保护板有电压输出..2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时;电芯的电压将慢慢降低;同时DW01 内部将通过R1电阻实时监测电芯电压;当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态;便立即断开第1脚的输出电压;使第1脚电压变为0V;8205A内的开关管因第5脚无电压而关闭..此时电芯的B-与保护板的P-之间处于断开状态..即电芯的放电回路被切断;电芯将停止放电..保护板处于过放电状态并一直保持..等到保护板的P 与P-间接上充电电压后;DW01 经B-检测到充电电压后便立即停止过放电状态;重新在第1脚输出高电压;使8205A内的过放电控制管导通;即电芯的B-与保护板的P-又重新接上;电芯经充电器直接充电..4.保护板过充电保护控制原理:当电池通过充电器正常充电时;随着充电时间的增加;电芯的电压将越来越高;当电芯电压升高到4.4V时;DW01 将认为电芯电压已处于过充电电压状态;便立即断开第3脚的输出电压;使第3脚电压变为0V;8205A内的开关管因第4脚无电压而关闭..此时电芯的B-与保护板的P-之间处于断开状态..即电芯的充电回路被切断;电芯将停止充电..保护板处于过充电状态并一直保持..等到保护板的P 与P-间接上放电负载后;因此时虽然过充电控制开关管关闭;但其内部的二极管正方向与放电回路的方向相同;故放电回路可以进行放电;当电芯的电压被放到低于4.3V时;DW01 停止过充电保护状态重新在第3脚输出高电压;使8205A内的过充电控制管导通;即电芯的B-与保护板P-又重新接上;电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示;在保护板对外放电的过程中;8205A内的两个电子开关并不完全等效于两个机械开关;而是等效于两个电阻很小的电阻;并称为8205A的导通内阻;每个开关的导通内阻约为30mU 03a9共约为60mU03a9;加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时;开关管的导通内阻很小几十毫欧;相当于开关闭合;当G极电压小于0.7V以下时;开关管的导通内阻很大几MΩ;相当于开关断开..电压UA就是8205A的导通内阻与放电电流产生的电压;负载电流增大则UA必然增大;因UA0.006L×IUA又称为8205A的管压降;UA可以简接表明放电电流的大小..上升到0.2V 时便认为负载电流到达了极限值;于是停止第1脚的输出电压;使第1脚电压变为0V、8205A 内的放电控制管关闭;切断电芯的放电回路;将关断放电控制管..换言之DW01 允许输出的最大电流是3.3A;实现了过电流保护..6. 短路保护控制过程:短路保护是过电流保护的一种极限形式;其控制过程及原理与过电流保护一样;短路只是在相当于在P P-间加上一个阻值小的电阻约为0Ω使保护板的负载电流瞬时达到10A以上;保护板立即进行过电流保护..。
钜大锂电池保护板原理
钜大锂电池保护板原理钜大锂电池保护板是一种关键的安全保护装置，用于监控和维护锂电池的正常工作状态。
它通过控制电流和电压，以及监测温度和电池状态来确保锂电池的安全使用。
下面将详细介绍钜大锂电池保护板的原理和工作机制。
1. 电流保护钜大锂电池保护板通过检测电流大小来保护锂电池。
当电流超过设定的阈值时，保护板会立即切断电池与负载之间的连接，以防止电流过大引发过热、短路等安全问题。
这种保护机制可以有效防止电池因过大电流而受损甚至爆炸的风险。
2. 电压保护钜大锂电池保护板还可以监测电池电压，确保电压在安全范围内。
当电池电压低于设定的最低阈值时，保护板会切断电池与负载之间的连接，防止电池过度放电而损坏。
同样地，当电池电压高于设定的最高阈值时，保护板也会切断电池的连接，以防止电池过充电导致的安全隐患。
3. 温度保护钜大锂电池保护板还配备了温度传感器，可以实时监测电池的温度。
当电池温度超过安全范围时，保护板会切断电池的连接，以防止温度过高引发火灾或爆炸。
通过及时检测和切断电池连接，保护板可以有效地保护锂电池的安全运行。
4. 电池状态监测钜大锂电池保护板还可以监测电池的状态，包括电池的容量、健康状况和充放电次数等。
通过对这些信息的监测，保护板可以提供给用户关于电池的实时状态，以便及时采取措施进行维护或更换。
总结：钜大锂电池保护板通过控制电流和电压、监测温度和电池状态等多种手段，确保锂电池的安全使用。
它可以防止电流过大、电压过高或过低、温度过高等异常情况，从而保护电池不受到损坏或安全隐患。
钜大锂电池保护板的原理和工作机制使得锂电池可以更加可靠地应用于各种领域，如电动车、移动电源和无人机等。
通过对锂电池的保护，钜大锂电池保护板为电子设备的安全运行提供了重要的保障。
