(参考)管道及仪表流程图PID识图被测变量和仪表功能的字母代号大全

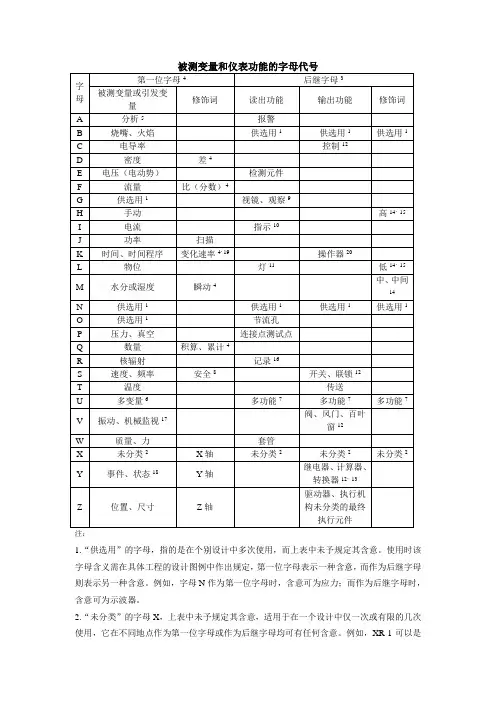

仪表功能的字母代号
注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。
使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。
例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。
2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。
例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。
3.后继字母的确切含意，根据实际需要可以有不同的解释。
例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。
4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q （积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。
因此应把被测变量的字母与修饰字母的组合视为一体来看待。
例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。
5.分析变量的字母A，包括表未予规定的分析项目。
当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。
例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。
6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。
7.后继字母U表示多功能，用来表示代替多个功能的字母结合。
8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。
例如，PSV 表示非常状态下起保护作用的压力卸放阀或切断阀。
亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE来标识（此符号不表示专业分工，仅用来说明符号的使用）。
9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。
10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。
仪表PID图例符号
序号 1 2 3 4 5 6 7 8 9 10
设备符号 C E F P R T V Z S M
设备名称 压缩机 换热器 加热炉 泵 反应器 塔 容器 其它设备 分离器 计量罐
2 管道仪表流程图识读方法
管道仪表流程图(P&ID)又称施工流程图或工艺安装流程图。 它是在方案流程图的基础上识读方法
(1)了解流程概况
①从左到右依次识读各类设备，分清动设备和静设备， 理解各设备的功能。要正确地理解各类设备的功能及典 型工艺，应掌握这一方面的基础。
②在熟悉工艺设备的基础上，根据管道中所标注的介质
名称和流向分析流程。 (2)熟悉控制方案
面加H，表示压力的报警为高限报警。
1 管道仪表流程图中常用图例符号
1.1.3.1 监控仪表的图形符号
1 管道仪表流程图中常用图例符号
1.3.3仪表的各种连接线 ①用细实线表示仪表连接线的场合。
1 管道仪表流程图中常用图例符号
1.3.3仪表的各种连接线 ②就地仪表与控制室仪表(包括DCS)的连接线、控制仪 表之间的连接线、DCS内部系统连接线或数据线见表1— 5。
1 管道仪表流程图中常用图例符号
1.2. 机器及设备图形符号 1.2.3 换热设备
1 管道仪表流程图中常用图例符号
1.2. 机器及设备图形符号 1.2. 4 容器和罐
1 管道仪表流程图中常用图例符号
1.2. 机器及设备图形符号 1.2. 4 泵与压缩机
常用设备及管件字母代号
1 管道仪表流程图中常用图例符号
1.1.3.4流量测量仪表图形符号 流量测量仪表种类繁多，主要有差压式流量计(节流装置)
和非差压式流量计两类。
1 管道仪表流程图中常用图例符号
仪表常用图例符号
实用文档
7.数字编号的区域编号和回路编号一般均自1开始， 按顺序排列，但允许中间有空号。
8.仪表回路编号按被测变量分开编号，同一区域的 同一被测变量的仪表，其回路编号从1开始按顺序 编列，不同被测变量的仪表，不合在一起连续给出 回路编号。
9.同一区域内测量一个变量的回路中，仪表位号的 第一字母和数字编号应相同。例如：LI-1002,LRC1002,LV1002表示是同一区域内一个液位记录调节 系统中的仪表。
3.第一字母的修饰字母用小写英文字母d（差）与被 测变量字母组合应视为一个字母。例如TdI表示温差 指示。
4.仪表功能字母所表示的可以是名词、动词、形容 词。例如I可以是指示仪（名词），可以是指示（动 词）；T可以是变送器，也可以是表示传送等。
5.仪表同时具有指示和记录二种功能时，功能字母 代号只写R，I省略不写。
实用文档
旋塞、球阀
通用仪表信 号线
表示信号的 方向
连接线相接
常用电工与电子学图例符号：见表5
实用文档
实用文档
二仪表信号的表示方法：
1、仪表信号组成： 在检测、控制系统中，构成一个回路的每个仪表都 应有自己的仪表位号。仪表位号由字母代号组合和 回路编号两部分组成。两部分之间用一短线隔开。 有时候根据设计需要，在数字后面还加尾缀。 字母代号由被测变量的第一位字母和表示仪表功能 后继字母组成，字母代号除修饰符号外，用大写英 文字母。 数字编号由区域编号和回路编号组成，一般情况下 ，区域编号为一位数字，回路标号为二位数字，必 要时，区域编号和回路编号的数字位数可以增减。 区域编号可表示车间，工段，装置，系统，设备， 甚至可以表示其中二者。回路编号表示该区域内某 一测量变量的个数。 如下例所示：
管道及仪表流程图精
介质名称 原水、新鲜水 锅炉给水 循环冷却水上水 循环冷却水上水 热水上水 热水回水 自来水、生活用水 脱盐水 软水 消防水 化学污水 生产废水 氢气 氮气 氧气 燃料气
代号 RW BW CWS CWR HWS HWR DW DNW SW FW CSW WW H N O FG
介质名称 燃料气 液体燃料 液化石油气 天然气 液化天然气 冷冻盐水上水 冷冻盐水回水 真空排放气 放空 废气 废渣 废油 烟道气 惰性气 催化剂 添加剂
仪表位号的表示方法
常用的参量代号
序号 1 2 3 4 5
参量 温度 压力 液位 流量 质量
代号 T P L F W
T I — 2 02
仪表序号 工段或工序序号 仪表功能代号 被测变量代号
常用的仪表功能代号
序号 1 2 3 4 5 6 7
参量 指示 记录 控制 报警 积分 联锁 变送
代号 I R C A Q S T
4、管路标注
管路标注： FL – 1421 – 25 – P2E5 – H2
介质代号 管道号 公称直径 管道等级 隔热隔声代号
有一输送液体燃料的横 向管道，管道号为1421 （主项代号+管段序号） ，其公称通径为25mm ，压力等级为4.0MPa（ 分项号2）,材质为不锈钢 （分项号5），要求保温 （分项号2）。
常用阀门图例
3、仪表控制点
仪表自控情况在相应的管道设备上用符号画出，符号包括图形符号和字 母代号。
仪表及控制点的图示和标注
❖ 测量点图形符号以细实线在相应的管道设备上用符号画出； ❖ 检测、显示、控制等仪表图形符号用直径约10mm的细实线圆圈表示。
仪表安装位置的图形符号(摘自HGJ/T7一l987)
介质名称 工艺空气 工艺气体 工艺液体 工艺固体 工艺水 气液两相流工艺物料 气固两相流工艺物料 液固两相流工艺物料 空气 压缩空气 仪表空气 高压蒸汽 中压蒸汽 低压蒸汽 蒸汽冷凝水 伴热蒸汽
仪表PID图例符号
字母，以对其功能进行修饰功能标志PAH中，后继字母A后
面加H，表示压力的报警为高限报警。
2021/7/1
7
1 管道仪表流程图中常用图例符号
1.1.3.1 监控仪表的图形符号
2021/7/1
8
1 管道仪表流程图中常用图例符号
1.3.3仪表的各种连接线 ①用细实线表示仪表连接线的场合。
2021/7/1
9
1 管道仪表流程图中常用图例符号
1.3.3仪表的各种连接线 ②就地仪表与控制室仪表(包括DCS)的连接线、控制仪 表之间的连接线、DCS内部系统连接线或数据线见表1— 5。
2021/7/1
10
1 管道仪表流程图中常用图例符号
1.1.3.4流量测量仪表图形符号 流量测量仪表种类繁多，主要有差压式流量计(节流装置)
1.2 仪表功能字母代号
在自控类技术图纸中，仪表的各类功能是用
其英文含义的首位字母来表达的，且同一字母在仪
表位号中的表示方法具有不同的含义
2021//1
4
2021/7/1
5
2021/7/1
6
1 管道仪表流程图中常用图例符号
①功能标志只表示仪表的功能，不表示仪表的结
构．例如，要实现FR(流量记录)功能，可选用流量或差压变
送器及记录仪．
②功能标志的首位字母选择应与被测变量或引发变量
相对应，可以不与被处理变量相符．例如，某液位控制系统
中的控制阀，其功能标志应为LV，而不是FV．
③功能标志的首位字母后面可以附加一个修饰字母，
使原来的被测变量变成一个新变量。如在首位字母P、T后
面加D，变成PD、TD，分别表示压差．温差．
④功能标志的后继字母后面可以附加一个或两个修饰
PID常用图例符号
1.2 常用工艺流程图图例符号
工艺流程图是描述工艺生产过程的技术 图纸，他用规定的图形符号表明了整个 生产过程所用的工艺设备、管道、介质及 流向等基本工艺组成。
第43页
2022年1月30日星期日
第43页，共86页。
工业炉
第44页
2022年1月30日星期日 第44页，共86页。
பைடு நூலகம்
第45页
2022年1月30日星期日 第45页，共86页。
1.2.3 管道、管件图例符号
第66页
2022年1月30日星期第日66页，共86页。
第67页
2022年1月30日星期日
第67页，共86页。
第68页
2022年1月30日星期日 第68页，共86页。
第69页
2022年1月30日星期日 第69页，共86页。
第70页
2022年1月30日星期日 第70页，共86页。
1.1.3.5 常用执行器图形符号
第34页
2022年1月30日星期第日34页，共86页。
第35页
2022年1月30日星期日 第35页，共86页。
控制阀体图形符号
第36页
2022年1月30日星期日
第36页，共86页。
第37页
2022年1月30日星期日 第37页，共86页。
能源中断时阀位的图形符号
（注：编制单位：中国成达化学工程公司 批准单位：国家石油和化学工业局 实施日期：2001年6月1日）
第9页
2022年1月30日星期日 第9页，共86页。
1.1.2 仪表位号
功能标志＋仪表回路编号＝仪表位号
如FIC-116、TRC-158 回路编号＝工序号＋顺序号 根据设计标准：HG/T 20505-2000 《过程测量和控制仪 表的功能标志及图形符号》仪表位号的规定：
管道仪表流程图常用图例符号(PPT 83张)
2
2019/2/19
第1章 管道仪表流程图常用图例符号 1 管道仪表流程图常用图例符号
1.1 常用仪表及控制系统图例符号 1.1.1 仪表功能标志及位号 1.1.1.1仪表功能标志 由几个大写英文字母的组合表示对某个变量 的操作要求：被测变量 后继字母 字母含义如下：
3 2019/2/19
第1章 管道仪表流程图常用图例符号
16
2019/2/19
第1章 管道仪表流程图常用图例符号 监控仪表的图形符号
17
2019/2/19
第1章 管道仪表流程图常用图例符号
18
2019/2/19
第1章 管道仪表流程图常用图例符号
19
2019/2/19
第1章 管道仪表流程图常用图例符号
补充说明： 盘后安装仪表、不与DCS进行通信连接的PLC、不与 DCS进行通信连接的计算机功能组件图符如下图。
14 2019/2/19
第1章 管道仪表流程图常用图例符号 1.1.3 常规仪表及计算机控制系统图形符号
仪表功能除了字母组合表达外，其仪表类型、 安装位置、信号种类等具体意义可用相关图 形符号标出。
1.1.3.1 仪表类型及安装位置的图形符号见下表。
15
2019/2/19
第1章 管道仪表流程图常用图例符号
第1章 管道仪表流程图常用图例符号 1.1.3.5 常用执行器图形符号
35
2019/2/19
第1章 管道仪表流程图常用图例符号
36
2019/2/19
第1章 管道仪表流程图常用图例符号 控制阀体图形符号
37
2019/2/19
第1章 管道仪表流程图常用图例符号
38
2019/2/19
被测变量和仪表功能的字母代号
注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。
使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。
例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。
2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。
例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。
3.后继字母的确切含意，根据实际需要可以有不同的解释。
例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。
4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q（积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。
因此应把被测变量的字母与修饰字母的组合视为一体来看待。
例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。
5.分析变量的字母A，包括表未予规定的分析项目。
当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。
例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。
6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。
7.后继字母U表示多功能，用来表示代替多个功能的字母结合。
8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。
例如，PSV表示非常状态下起保护作用的压力卸放阀或切断阀。
亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE 来标识（此符号不表示专业分工，仅用来说明符号的使用）。
9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。
10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。
仪表常用图例符号
检测元件
H
手动
高
I
电流
指示
K
时间，时间程序
变化速率
操作器
Q
数量
积算、累计
R
核辐射
记录
S
速度、频率
安全
开关、联锁
2、自控设备元件、部件字母代号。 见表2
表2 自控设备元件、部件字母代号
序号
字母代号
名称
序号
字母代号
名称
1
SB
供电箱
6
SX
信号接线端子板
2
RB
继电器箱
7
TX
供电箱内接线端子板
3.仪表流程图中，一般不标出仪表检测元件的仪表位号，检测元件和仪表连同一体的仪表（如靶式流量计）在流程图中客注明仪表位号。
4.表示高、低时在仪表圆圈的右上方、右下方写H(高)、L（低）、或HH（高高）、LL（低低），如
5.第一字母“A“（分析），当表示具体分析项目时，在仪表圆圈处上方写出所分析的项目。如表示一氧化碳分析记录仪表
3
AP
空气源管线
7
TP
保温伴热管线
4
NP
氮气源管线
4、常用图形符号：见表4
表4 常用图形符号
常用电工与电子学图例符号：见表5
二仪表信号的表示方法：
1、仪表信号组成： 在检测、控制系统中，构成一个回路的每个仪表都应有自己的仪表位号。仪表位号由字母代号组合和回路编号两部分组成。两部分之间用一短线隔开。有时候根据设计需要，在数字后面还加尾缀。 字母代号由被测变量的第一位字母和表示仪表功能后继字母组成，字母代号除修饰符号外，用大写英文字母。 数字编号由区域编号和回路编号组成，一般情况下，区域编号为一位数字，回路标号为二位数字，必要时，区域编号和回路编号的数字位数可以增减。 区域编号可表示车间，工段，装置，系统，设备，甚至可以表示其中二者。回路编号表示该区域内某一测量变量的个数。 如下例所示：
管道及仪表流程图PID识图-被测变量和仪表功能的字母代号大全
注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。
使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。
例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。
2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。
例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。
3.后继字母的确切含意，根据实际需要可以有不同的解释。
例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。
4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q（积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。
因此应把被测变量的字母与修饰字母的组合视为一体来看待。
例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。
5.分析变量的字母A，包括表未予规定的分析项目。
当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。
例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。
6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。
7.后继字母U表示多功能，用来表示代替多个功能的字母结合。
8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。
例如，PSV表示非常状态下起保护作用的压力卸放阀或切断阀。
亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE 来标识（此符号不表示专业分工，仅用来说明符号的使用）。
9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。
10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。
仪表常用图例符号
名称
图形符号
活塞执行机 构
电动执行机 M 构
执行机构与 手轮组合
二通阀
文丘显管及 喷嘴
转子流量计
电磁或声信 号
热电偶
三通阀 角形阀
就地仪表安 装
集中仪表盘 面安装仪表
仪表就地仪 表盘面安装 仪表
集中仪表盘 后安装仪表
; /
热电阻
差压式液位
带弹簧的气 动薄膜执行 机构 不带弹簧的 气动薄膜执 行机构
旋塞、球阀
6.多台仪表组合的自动调节回路，通常是用一个仪表圆 圈表示一台仪表，并用连线将同一回路的仪表圆圈连 在一起。如图液位调节系统
四、流程图的作用
1.根据图中标明的控制点位置，可以大致了 解取源部件及就地仪表的安装位置。 2.根据仪表图形符号得知检测参数以及控制 系统的功能，并根据工艺状况判定调节器的 正反作用和调节阀的作用方式（气开或气 关）。 3.根据工艺介质的流动方向，可以确定节流 装置的安装方向以及感温元件的插入方向。 4.根据工艺管道的口径及保温层厚度，可以 选择取源部件的长度和确定扩大管的直径。
三、流程图中仪表符合标注方法
1.流程图中用细实线圆圈表示仪表，仪 表位号写在圆圈内，字母符号写在圆 圈的上半圆中，数字编号和尾缀写在 下半圆中。集中仪表盘面仪表，圆圈 中有一横。如图1(a)
就地安装仪表中间没有一横。如图(b)
2.仪表测量点是由设备轮廓线或工艺管道线引到仪表圆 圈的线的起现方式做保护处理对用户上传分享的文档内容本身不做任何修改或编辑并不能对任何下载内容负责
仪表常用图例符号及带控制点工 艺流程图知识
概述
流程图是对仪表工程施工起指导作用的一份 重要图纸。
在流程图中，绘出工艺设备的轮廓形状，并 在图纸的上方标出设备的名称和设计代号， 主物料管道用粗实线表示，每段管道上都标 出管道的设计代号和管道口径。粗实线上的 箭头表示工艺管道中介质流动的方向。有 特 殊安装要求（如需保温）的管道在图中均用 符号表示。仪表的控制点及控制系统用细条 线和圆圈表示，在圆圈内标出仪表设计位号。 同一个控制系统，其参数符号和设计序号相 同，并用细条线连接在一起。
如何识读管道仪表流程图 ID
PID读图步骤
• 2.3 控制方案分析 – PID图表达了工艺过程的控制方案，控制方案中有的是 用模拟仪表实现，也有用计算机控制系统来实现的。 在识读时可以参考图例和标识进行区分和辨别。
• 2.4 PID图的重要性 – PID图是自控设计中设备选择和相关设计的基础，正确 识读PID图有助于对工艺机理和控制方案的认识，是从 事仪表专业技术人员的基本技能之一。
图例符号－文字代号和数字编号
3.连锁和顺序控制编号
3.3连锁顺序位置：
0 紧急停车系统SIS
1 集散控制系统DCS
2 机械监控系统M缩机控制系统ITCC
5 可编程逻辑控制器PLC
6 安全可编程逻辑控制器 S-PLC
7 闭路电视系统CCTV
3.连锁和顺序控制编号
3.1完整的连锁和顺控的编号 为： UZ 10000
U：连锁标识
Z 连锁类型
100 单元编号
0 连锁位置
0 序列号(0…..99)
3.2连锁类型：
E 硬线连接连锁
S连锁跳闸程序
A 位于DCS里的连锁跳闸，其主连锁跳闸程序在ESD
X 开车连锁状态/程序
C 复杂的控制回路
Y 复杂的计算
PID读图步骤－实例讲解
• 2.5.3烯烃项目MTP装置C2循环控制
E-60537 C2 Partial Condenser
Plate 1
605FV4801
< 605FY 4905
605FC 4905
D-60536 C2 Separator
605LC 4904A
PV
605LC 4904B
HC Liquid Purification
3.4实例
PID图形符号(精)
• 将全部工艺设备按简单形式展开在同一平面上， 再配以连接的主、辅管线及管件，阀门、仪表控 制点等符号。 ②标注 主要注写设备位号及 名称、管段编号、控制点代号、必要的尺寸数据 等。 ③图例 为代号、符号及其他标注说 明。 ④标题栏 注写图名、图号、设计阶段 等。 管道及仪表流程图是以车间(装置)或工段 为主项进行绘制，原则上一个车间或工段绘一张 图，如流程复杂可分成数张，但仍算一张图，使 用同一图号。 所有工艺流程图不按精确比例绘 制，一般设备(机器)图例只取相对比例．允许实 际尺寸过大的设备(机器)按比例适当缩小，实际 尺寸过小的设备(机器)按比例可适当放大， 可以 相对示意出各设备位置高低，整个图面要协调、 美观
工段代号
流量 F flow; 密度 D density 301 粘度 V viscosity 集中仪表盘面安装 功能代号： 显示 I indicate 的压力记录控制表
被测变量和功能字母代号，是由英文单词第一个字母 大写组成如： PI 被测变量：温度 T temperature ; 压力 P pressure; PRC
管段序号 工段号
管道外径 管道壁厚 管道材料代号
～ VE 04 01—32×3.5 B
物料代号
～
HG20519.36—92 （为英文单词第一 个字母缩写）
材料代号（HG20519.36－92） 见P164 表8-7 A – 铸铁 B- 碳钢 E-不锈钢 F－有色金属 Ｇ－非金属 Ｈ－衬里及防腐
管段序号 工段号
冷凝水
残液蒸馏方案流程图
反 应 器
（R）
固 定 床 反 应 器
沸 腾 定 床 反 应 器
M 反 应 釜
列 管 式 反 应 器
换 热 器 （E）
《识图》练习题1（2）
《识图》练习题1（2）（2）第⼀篇识读管道及仪表流程图1、管道及仪表流程图中常⽤图例符号⼀、填空题1、管道及仪表流程图简称（PID）图，图是借助统⼀规定的《图形符号）和（⽂字符号），⽤图⽰的⽅法把建⽴化⼯装置所需的设备、仪表、管道、阀门及主要管件，按其功能及⼯艺要求组合起来，以起到描述⼯艺装置的（结构）和（功能）的作⽤。
2、仪表位号由（仪表功能标志）和（仪表回路编号）两部分组成，如FI C—116仪表位号FIC表⽰（指⽰控制功能的流量控制仪表），116表⽰（位于1⼯段16号）。
3、监控仪表按其功能可分为（单台常规仪表）、（DCS）、（可编程逻辑控制器）及（控制计算机仪表）等仪表，安装⽅式有（现场安装）、（架装）、（盘⾯安装）（控制台安装）或（显⽰器）等。
4、塔常⽤来产品分离，常见的类型有（板式塔）、（填料塔）等。
常有来流体输送的设备有（泵）、（压缩机）。
⼆、选择题1、仪表功能标“PAH”，说法正确的是（ C）。
A、“PA”是⾸位字母B、“H”为后继字母C、“A”为后继字母“H”是修饰字母2、表⽰计算机功能的现场安装仪表图形符号正确的是（ A ）A、 B 、、 C、 D、3、下列符号⽤以表⽰数字执⾏机构的是（ C ）A、 B、 C、 D、三、判断题1、仪表功能标志是⽤⼤写的英⽂字母的组合表⽰对某个变量的操作要求。
（√）2、只有第⼀位字母可表⽰被测变量，其余⼀位或多位字母作为后继字母，表⽰对被测变量的操作要求。
（√）3、⾸位字母⼀般为⼀个，在⾸位字母加上修饰字母后，其意义不变。
（×）4、在⼯艺流程图中，管道及关键⽤以表明主、次要管道、伴热性质、介质流向等相关⼯艺信息。
（√）四、简答题1、怎样正确理解仪表功能标志？P2、请说明下列符号的含义（1）、（2）2、管道仪表流程图的识读⽅法（3）说明管线代号含义：HW-1012-50-3AB-H答：HW-介质符号 10-区号 12-流⽔号50-公称直径 3AB-管道等级 H-隔热符号⼀、填空题 1、⽅案流程图⼜称（流程⽰意图）或（流程简图），是⽤来表达整个⼯⼚或车间流程的图样。
仪表位号中变量与功能字母代号
①、“供选用”的字母，指的是在个别设计中多次使用，而表中未予规定其含义。
使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含义，而作为后续字母则表示另一种含义。
例如：字母“N”作为第一位字母时，含义可为“应力”；而作为后继字母时，含义可以“示波器”。
②、“未分类”的字母X，表中未予规定其含义，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后续字母均可有任何含义。
例如：XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含义。
③、 后续字母的确切含义，根据实际需要可以有不同的解释。
例如：“I”可以是指示仪、指示、或指示的；“T”可以是变送器、变送或变送的。
④、被测变量的任何第一位字母与修饰字母D（差）、F（比）、M（瞬间）、K（变化速率）、Q（积算或累计）中任何一个组合在一起，则表示另外一种含义的被测变量。
因此应把被测变量字母与修饰字母的组合视为一体看待。
例如：TDI和TI分别为温差指示和温度指示。
这些修饰字母仅在特定情况下使用。
⑤、分析变量的字母“A”，包括表中未予规定的分析项目。
当有必要表明具体的分析项目时，仪表圆圈中仍写“A”，一般在圆圈外右上方写出具体的分析项目。
例如：分析二氧化碳含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母“A”。
⑥、第一位字母的“U”表示多变量，用来表示代替多个变量的字母组合。
⑦、后续字母“U”表示多功能，用来表示代替多个功能的字母组合。
⑧、修饰字母“S”表示“安全”，仅用于紧急保护的检测仪表或检测元件及最终控制元件。
例如：“PSV”表示非常状态下起保护作用的压力泄放阀或切断阀。
亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE来标示（此符号不表示专业分工，仅用来说明符号的使用）。
⑨、后继字母“G”表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视等。
仪表PID图例符号
blueprints. A P&ID shows each of the instruments in a process , their functions, their relationship to other components in the system. Most diagrams use a standard format, such as the one developed by ISA (Instrumental Society of America) or SAMA(Scientific Apparatus Makers Association).
1
管道仪表流程图中常用图例符号
1.2. 机器及设备图形符号
1.2.3 换热设备
1
管道仪表流程图中常用图例符号
1.2. 机器及设备图形符号
1.2. 4 容器和罐
1
管道仪表流程图中常用图例符号
1.2. 机器及设备图形符号
1.2. 4 泵与压缩机
常用设备及管件字母代号
其中第一位或两位字母称为首位字母表示被测变量其余一位或多位称为后继字母表示对该变量的操作要求?1管道仪表流程图中常用图例符号?12仪表功能字母代号在自控类技术图纸中仪表的各类功能是用其英文含义的首位字母来表达的且同一字母在仪表位号中的表示方法具有不同的含义?1管道仪表流程图中常用图例符号?功能标志只表示仪表的功能不表示仪表的结构
1
管道仪表流程图中常用图例符号
1.1仪表功能标志
仪表功能标志是用几个大写英文字母的组合表 示对某个变量的操作要求，如TIC、PDRCA等。其 中第一位或两位字母称为首位字母，表示被测变量， 其余一位或多位称为后继字母，表示对该变量的操 作要求，
常用仪表控制图形符号及仪表位号说明书
常用仪表、控制图形符号根据国家行业标准 HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照 GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图 1-2-1(a)所示。
测量点测量点(a)(b)图 1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为 2 mm的小圆符号或加虚线，如图 1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表 1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如 AS-014为 0.14MPA的空气源，ES-24DC为 24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成 45度角）。
仪表连接图形符号见表 1-2-1。
表 1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信 号线（有导向）11 1213电磁、辐射、热、光、声波等信 号线（无导向）内部系统链（软件或数据链）机械链14 15二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm （或 10mm ）的细实线圆圈。
仪表位号的字母或 阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a ）。
处理两个或 多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示， 如图 1-2-2（b ）所示。
管道仪表流程图常用图例符号
第1章 管道仪表流程图常用图例符号
2023/12/9
第1章 管道仪表流程图常用图例符号 监控仪表旳图形符号
2023/12/9
第1章 管道仪表流程图常用图例符号
2023/12/9
第1章 管道仪表流程图常用图例符号
2023/12/9
第1章 管道仪表流程图常用图例符号
补充阐明： 盘后安装仪表、不与DCS进行通信连接旳PLC、不与
管道仪表流程图（P&ID:Piping and Instument Diagram）:带控制点旳工艺流程图。 用统一要求旳图形符号和文字代号，用图示 旳措施把建立化工工艺装置所需旳全部设备、 仪表、管道、阀门及主要管件，按其各自旳 功能及工艺要求组合起来，以起到描述工艺 装置旳构造和功能旳作用。
描述：工艺流程、控制方案
例：一台多点温度统计仪TR-1，其相应旳检测元件位 号为TE-1-1,TE-1-2
2023/12/9
第1章 管道仪表流程图常用图例符号 1.1.3 常规仪表及计算机控制系统图形符号 仪表功能除了字母组合体现外，其仪表类型、 安装位置、信号种类等详细意义可用有关图 形符号标出。
1.1.3.1 仪表类型及安装位置旳图形符号见下表。
2023/12/9
第1章 管道仪表流程图常用图例符号
2023/12/9
第1章 管道仪表流程图常用图例符号 仪表辅助设施旳图形符号
2023/12/9
第1章 管道仪表流程图常用图例符号
2023/12/9
第1章 管道仪表流程图常用图例符号 1.2 常用工艺流程图图例符号
工艺流程图是描述工艺生产过程旳技 术图纸，他用要求旳图形符号表白了 整个生产过程所用旳工艺设备、管道、 介质及流向等基本工艺构成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注：
1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。
使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。
例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。
2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。
例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。
3.后继字母的确切含意，根据实际需要可以有不同的解释。
例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。
4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q（积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。
因此应把被测变量的字母与修饰字母的组合视为一体来看待。
例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。
5.分析变量的字母A，包括表未予规定的分析项目。
当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。
例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。
6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。
7.后继字母U表示多功能，用来表示代替多个功能的字母结合。
8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。
例如，PSV表示非常状态下起保护作用的压力卸放阀或切断阀。
亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE 来标识（此符号不表示专业分工，仅用来说明符号的使用）。
9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。
10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。
它不适用于无被测量输入的标尺。
11.后继字母L表示单独设置的指示灯，用于显示正常的工作状态，它不同于表示正常状态的A报警灯。
如果L指示灯是回路的一部分，则应与第一位字母组合使用，例如表示一个时间周期终了的指示灯应标注为KQL。
如果不是回路的一部分，可单独用一个字母L标注。
例如，电动机的指示灯，若电压是被测变量，则可记为EL，若用来监视运行状态，则为YL。
未分类变量X，仅在有限场合应用。
不要用XL来表示电动机的指示灯，允许由用户定义的供选用的字母N或O来表示电动机的运行指示灯。
12.用来接通、断开、选择或切换一个或多个流路的装置可以是开关、继电器、位式控制器或控制阀。
其具体的功能则取决于应用。
用来控制流体的装置，如果不是手动操作的切断阀，则将其标注为控制阀，自力式控制阀应使用后继字母CV标注，以区别一般控制阀。
用于非流体的场合，如果它是自动的，并且在回路中是检测装置，其中用于报警、指示灯、选择或联锁的，则使用术语“开关”；而用于正常操作控制的则通常使用术语“位式控制器”。
用于非流体的场合，凡是自动的，但是在回路中不是检测装置，其动作是由开关或位式控制器带动的，则使用术语“继电器”。
13.后继字母Y表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能，但是如果功能明显时，也可以不加标注，例如执行机构信号线上的电磁阀就无须附加标注。
14.后继字母修饰词H（高）、M（中）、L（低）可分别写在仪表圆圈外的右上方。
H、M、L应与被测量值相对应，而并非与仪表输出的信号值相对应。
当表示有H（高）、HH（高高）、L（低）、LL（低低）两级时，则H（高）和L（低）可以省略不在标注。
15.当H（高）、L（低）用来表示阀或其他开关装置的位置时，H表示阀在全开或接近全开位置；L表示阀在全关或接近全关位置。
16.后继字母R适用于能用任何方法进行检索的，且能以任何形式的信息长期存储。
17.第一位字母V表示振动或机械量的监视，除振动外，应将所监视的机械量在仪表圆圈外加以标注。
18. 第一位字母Y表示由事件驱动的控制或监视响应（不同于时间或时间程序驱动）。
亦可表示存在或状态。
19.修饰字母K在与第一位字母L、T或W组合时，表示测量或引发变量的变化速率。
例如变量WKIC可表示失重率控制器。
20.后继字母K表示设置在控制回路内的自动－手动操作器。
例如，流量控制回路的自动－手动控制器为FK，它区别于HC-手动操作器。
量和仪
表功能
字母组
合示例
（注：
文档可
能无法
思考全
面，请
浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
