锚具、夹具检验要求

3个样品。
符合
GB/T14370及
TB/1
93
硬度
V
V
静载性能（锚固效力系数、极限拉力总应变）
V
V
锚板强度
V
V
疲劳性能
V
周期荷载性能
V
锚口摩阻
V
喇叭口摩阻
V
预应力筋检验要求
检验项目
全项检验项目及频次
抽检项目及频次
质量
要求
项目
频次
项目
频次
预应力筋
抗拉强度
V
任何新选厂家
V
同牌号、同炉罐号、同规格、同生
锚具、夹具和连接器检验要求
检验项目
全项检验项目及频次
抽检项目及频次
质量
要求
项目
频次
项目
频次
锚具、夹具、连接器
外观
V
任何新选厂家
V
同一种类、同材料和同一生产工艺且连续进场的预应力筋用锚具、夹具和连接器，没1000套为一批，外观检验每批抽检10%, 且不少于10套；硬度检验每批抽检不少于5%，且不少于5套；静载锚固系数性能试验每批抽检一次（3套）；锚板强度每批抽取
符合
GB/T522
3\GB/T5224及
GB/T200
65
屈服荷载
V
V
弹性模量
V
产工艺、同交货状态的预应力筋30t为一批。
极限伸长率
V
V
松弛率
V

预应力钢筋、锚具、夹具及连接器性能与检验 PPT课件

图25 YC-60型千斤顶和JM型锚具的安装
1—工作锚；2—YC-60型千斤顶； 3—工具锚；4—预应力筋束
三、锚具、夹具及连接器的检验
预应力筋用锚具、夹具和连接器的性能均应符合现行国家标准《预应力筋用锚具、夹具和连接器》GB/T 14370-2007的规定。《铁路工程预应力筋用锚具、夹具和连接器技术条件》TB/T 3193-2008。
用于锚固14~28根直径5 mm的钢丝束。它由锥形螺杆、套筒、螺母等组成（图6）。锥形螺杆锚具与 YL-60，YL-90拉杆式千斤顶配套使用，YC-60，YC90穿心式千斤顶亦可应用。
图6 锥形螺杆锚具 1— 套简；2—锥形螺杆；3一垫板；4—螺母；5—钢丝束
夹片式
XM15张拉端锚具
VLM15(13)B扁型工作锚板
连接器
用于不同预应力筋的连接器有不同的形式。钢丝束的接长，可采用DMC型连接器。它是一个带内螺纹的套筒或带外螺纹的连杆。图17为带内螺纹套筒的DMC型连接器。
图17 DMC型连接器
VLM型连接器组件
VLM15BL型扁锚连接器组件
KJT快速接头
张拉机械
电动：多用于先张法
电动螺杆张拉卷扬机张拉
3.4 外观、尺寸及硬度要求 1）外观、尺寸应符合设计图样规定。全部产品均不得有裂纹出现。 2）产品零件的表面及芯部硬度、硬度允许偏差应符合设计图样规定。
《铁路工程预应力筋用锚具、夹具和连接器技术条件》 TB/T 3193-2008：
1）锚具生产厂家应给出钢绞线直径为15.2mm时限位板的限位高度，提供钢绞线直径每增加0.1mm时限位高度的具体参数。
图23 液压千斤顶成组张拉 1—台模；2、3—前后横梁；3—钢
筋；5、6—拉力架横梁； 7—大螺丝杆；8—油压千斤顶；9—

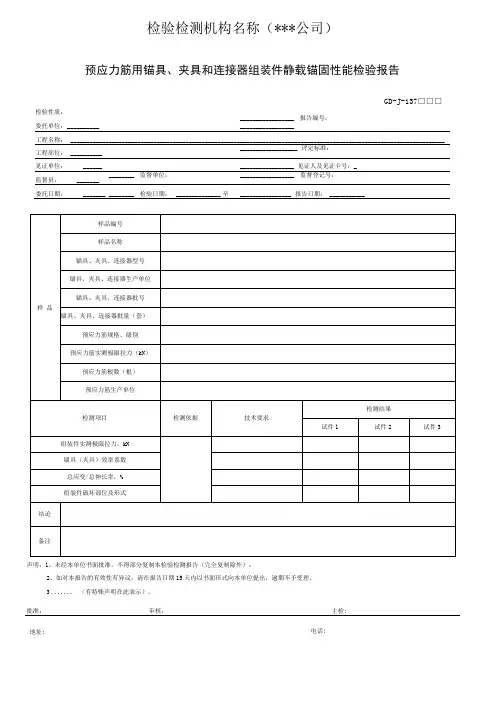

预应力筋用锚具、夹具和连接器组装件静载锚固性能检验报告

检验检测机构名称（***公司）
预应力筋用锚具、夹具和连接器组装件静载锚固性能检验报告
检验性质：
委托单位：__________ _________________ 报告编号：
_________________
GD-J-137□□□
工程名称：_____________________________________________________________________________________________________________________
工程部位：__________ __________________ 评定标准：__________________
见证单位： ______ _________________ 见证人及见证卡号：_
监督员：_______ ________ 监督单位：
________
_________________ 监督登记号：
_________________
委托日期： _______ ________ 检验日期：______________ 至________________ 报告日期：___________
声明：1、未经本单位书面批准，不得部分复制本检验检测报告（完全复制除外）。

2、如对本报告的有效性有异议，请在报告日期15天内以书面形式向本单位提出，逾期不予受理。

3 ....... （有特殊声明在此表示）。

批准：审核：主检:
电话:
地址:。

锚具、夹具及连接器检测报告

锚具、夹具及连接器检测报告
共页第页委托单位报告编号
工程名称样品编号
工程部位样品数量
生产厂家规格型号
样品名称代表批量
样品状态检测类别
委托日期委托人
检测地址检测日期
检测依据检测环境
检测内容
测试面状态样品描述
压头种类标准规定值
编号硬度测定值编号硬度测定值编号硬度测定值
检测结论
检测说明见证单位：见证人：
批准：审核：主检：检测单位检测专用章（盖章）
签发日期：年月日
锚具、夹具及连接器检测原始记录
共页第页样品名称样品编号
样品状态规格型号
检测日期检测环境
设备名称
设备编号
设备状态
检测依据
检测内容
编号12345678910
硬度值
（布、洛、
维）
硬度
平均值
编号12345678910
硬度值
（布、洛、
维）
硬度
平均值
检测说明
校核：主检：。

锚具检测作业指导书

文件编号：作业指导书( 锚具检测)编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院有限公司（江苏省交通工程质量检测中心）目录一、锚具、夹具硬度试验（ZY02-1001-2008）1、检测设备及开展项目2、主要技术要求3、仪器设备操作规程及注意事项4、试验操作规程及注意事项5、检测数据处理6、测量不确定度报告7、原始记录8、检测报告二、锚具锚固系数试验（ZY02-1002-2008）同上三、锚具疲劳性能试验（ZY02-1003-2008）同上四、锚具周期荷载试验（ZY02-1004-2008）同上五、锚具辅助性试验（ZY02-1005-2008）同上一、锚具、夹具硬度试验（ZY02-1001-2008）1.检测设备及开展项目2 主要技术要求2.1环境要求试验一般在10～35℃室温进行。

对于精度要求较高的试验，室温应控制在23±5℃。

2.2硬度试验要求1.被测试件的表面应平整光洁，试件的支承面与试台保证良好密合。

2.试件应稳定地放在试台上，试验过程中试件不得移动，确保试验力垂直加于试件上。

3.在每个试样上的试验点数应不少于四点（第一点不记）。

4.被测试件最小厚度的确定取决于预期硬度值，试样或试验层厚度：洛氏硬度试验应不小于e的十倍，维氏硬度试验至少应为对角线长度的1.5倍。

试验后试件背面不得有显著变形痕迹。

5.在试验过程中，试验装置不应受到冲击和震动。

6.维氏硬度压痕对角线长度范围为0.020～1.400mm。

2.3其它要求1.应从每批中抽取5％的锚具零件且不应少于5套，按产品设计规定的表面位置和硬度范围做硬度检验。

2.有一个零件不合格时，则应另取双倍数量的零件重做检验；仍有一个不合格时，则应对本批产品逐个检验，合格者方可进入后续检验组批。

3.仪器操作规程及注意事项3.1 HBRVU—187.5型布洛维光学硬度计操作规程1.接通电源，调整开关至所需位置。

钢绞线锚具夹具连接器取样要求

钢绞线、锚具、夹具和连接器锚具、夹具、连接器取样规范《预应力筋用锚具、夹具和连接器》GB/T14370—2000 （一）、试验项目：外观硬度锚具锚品摩阻损失1、锚具静载锚固性能，取样频率1批/（同一类产品、同一批原材料、同一种工艺，一次投料生产的数量＜5000套。

取样方式：随机抽取数量外观抽10%并不少于10套，硬度抽取5%并不少于5套。

（含锚具、配套的连接器与夹具，夹具每套为5片）2、锚具锚品的摩阻损失、锚具静载锚固性能各取3套（具体数量为6个锚具，对应3个锚具孔数的连接器，对应6个锚具孔数的夹片，对应3个锚具孔数的钢绞线。

（每根长5m，规范要求受拉区不少于3m）（二）、结果判断1、外观表面无裂缝，尺寸符合设计要求，则合格。

如有1套不合格，取双倍如仍有一套不合格，则每套检查；2、硬度每个零件测3点，全合格则合格。

如仍有1个零件不合格，取双倍，如仍有一个不合格则每个检查；3、静载锚固与疲劳荷载检验及周期荷载检验，全合格则合格，如有1个不合格，取双倍，如仍有1个不合格，则该批产品为不合格品。

（三）、力学性能依据《金属材料室温拉伸试验方法》屈服强度与松弛符合《预应力混凝土用钢绞线》试验项目：表面质量、直径偏差、捻距、力学性能（最大力、最大力总伸长率）屈服荷载（规定非比例延伸力）应力松弛性能（每合同批不少于1次）取样频率≤60t每批（同一牌号同一规格同一生产工艺）取样方式：任取3盘（如少于3盘则逐盘）取样数量：力学性能与屈服负荷：每组3根，每根长1.2m 应力松弛性能：每组1根，每根长1.2m规则：从每盘所选的钢绞线端部正常截取一根试样进行上述试验，如有一项不合格则不合格盘报废；再从未试验过的钢绞线中取双倍数量试样进行该不合格项的复验，如仍有一项不合格则该批判为不合格品。

备注：1、每盘钢绞线应捆扎结实，捆扎不少于6道；2、Ⅰ级松弛为普通松弛，Ⅱ级松弛为低松弛级。

分别适用于所有钢绞线。

3、屈服强度不小于整根钢绞线公称最大负荷的80%；4、GB/T5224—1995对屈服与松弛要求为每季度抽验一次，每次不得少于1根。

培训内容(预应力筋用锚具、夹具和连接器检验)

预应力筋用锚具、夹具和连接器检验基本知识学习（2019年03月试验室培训学习内容）一、基本知识：1、锚具：在后张法结构或构件中，为保持预应力筋的拉力并将其传递到混凝土上所用的永久性锚固装置。

锚具可分为两类：1）张拉端锚具：安装在预应力筋端部且可用以张拉的锚具；2）固定端锚具：安装在预应力筋端部，通常埋入混凝土中且不用以张拉的锚具。

2、夹具：在先张法构件施工时，为保持预应力筋的拉力并将其固定在生产台座（或设备）上的临时性锚固装置；在后张法结构或构件施工时，在张拉千斤顶或设备上夹持预应力筋的临时性锚固装置（又称工具锚）。

3、连接器：用于连接预应力筋的装置。

4、预应力钢材：各种预应力混凝土用的钢丝、钢绞线或钢筋的统称。

5、预应力筋：在预应力结构中用于建立预加应力的单根或成束的预应力钢丝、钢绞线或钢筋。

有粘结预应力筋是和混凝土直接粘对的或是在张拉后通过灌浆使之与混凝土粘结的预应力筋；无粘结预应力筋是用塑料、油脂等涂包的预应力筋，可以布置在混凝土结构体内或体外，且不能与混凝土粘结，这种预应力筋的拉力永远只能通过锚具和变向装置传递给混凝土。

6、预应力筋-锚具组装件：单根或成束预应力筋和安装在端部的锚具组合装配而成的受力单元。

7、预应力筋-夹具组装件：单根或成束预应力筋和安装在端部的夹具组合装配而成的受力单元。

8、预应力筋-连接器组装件：单根或成束预应力筋和安装在端部的连接器组合装配而成的受力单元。

9、内缩：预应力筋在锚固过程中，由于锚具各零件之间、锚具与预应力筋之间的相对位移和局部塑性变形所产生的预应力筋的回缩现象。

回缩长度与锚具构造和张拉锚固工艺有关。

10、预应力筋-锚具组装件的实测极限拉力：预应力筋-锚具组装件在静载试验过程中达到的最大拉力。

11、预应力筋-夹具组装件的实测极限拉力：预应力筋-夹具组装件在静载试验过程中达到的最大拉力。

12、受力长度：锚具、夹具、连接器试验时，预应力筋两端的锚具、夹具之间或锚具与连接器之间的净距。

广东省建筑工程竣工验收技术资料统一用表(一)

广东省建筑工程竣工验收技术资料统一用表（培训教材一）目录（上册）二00三年十月第一章工程建设前期法定建设程序资料第一节工程立项审批1立项申请报告批复（无表式）GD110012固定资产投资许可（无表式）GD11002第二节建设用地、规划审批1建设用地规划许可证（无表式）GD120012建设工程规划许可证（无表式）GD120023建设用地批准书或土地使用证（无表式）GD12003第三节环境保护审批1环境影响报告书或环境影响报告表或环境影响登记表（无表式）GD13001第四节设计文件审查1公安消防审核意见书（无表式）GD140012施工图审查准批书（无表式）GD14002第五节招、投标及合同审查1施工中标通知书（无表式）GD150012监理中标通知书（无表式）GD150023施工合同（无表式）GD150034监理合同（无表式）GD15004第六节工程报建审查1工程质量监督登记表（无表式）GD160012施工安全监督登记表（无表式）GD160023建筑工程施工许可证（无表式）GD16003第七节工程建设前期法定建设程序检查1工程建设前期法定建设程序检查表GD17001第二章施工过程质量控制技术资料第一节试（检）验报告一混凝土、砂浆及原材料1水泥物理性能检验报告GD21010012石板材检验报告GD21010023粉媒灰检验报告GD21010034防水材料检验报告（无表式）GD21010045外加剂检验报告GD21010056砂物理性能检验报告GD21010067碎石或卵石检验报告GD21010078混凝土拌和用水检验报告GD21010089混凝土配合比设计报告GD210100910混凝土试件抗折强度检验报告GD210101011混凝土抗压强度检验报告GD210101112砂浆试件抗压强度检验报告GD210101213混凝土抗渗等级检验报告GD210101314预拌混凝土出厂质量证明书GD210101415隔热材料检验报告GD2101015二钢材及钢构件1钢筋力学性能、工艺性能检验报告GD21020012钢型材力学及工艺性能检验报告GD21020023钢管力学及工艺性能检验报告GD21020034钢材化学成分检验报告GD21020045钢筋焊接接头检验报告GD21020056钢材焊接接头检验报告GD21020067钢筋机械连接接头拉伸检验报告GD21020078钢绞线检验报告GD21020089预应力混凝土用钢丝检验报告GD210200910锚具、夹具与连接器检验报告GD210201011金属硬度检验报告GD210201112高强度螺栓连接副紧固轴力检验报告GD210201213高强度螺栓连接摩擦面抗滑移系数检验报告GD210201314高强度螺栓连接副扭矩系数检验报告GD210201415紧固件机械性能验收报告2102015三墙体材料1蒸压加气混凝土砌块检验报告GD21030012轻集料混凝土小型空心砌块检验报告GD21030023普通混凝土小型空心砌块检验报告GD21030034蒸压灰砂砖检验报告GD21030045烧结普通砖检验报告GD21030056烧结多孔砖物理性能检验报告GD21030067烧结空心砖（或空心砌砖）物理性能检验报告GD21030078混凝土路面砖检验报告GD21030089外墙饰面砖粘结强度报告GD2103009四PVC、塑料、铝合金等1铝塑复合板检验报告GD21040012铝合金建筑型材检验报告GD21040023塑料给排水管材、管件性能检验报告（无表式）GD21040034PVC线槽线管进场检验报告（无表式）GD21040045硬聚氯乙烯塑料管材和管件用溶剂型胶粘剂进场检验报告（无表式）2104005 五结构现场检测1回弹法检测混凝土强度报告GD21050012钻芯法检测混凝土抗压强度报告GD21050023超声回弹综合法检测混凝土强度报告GD21050034超声法检测混凝土缺陷报告GD21050045贯入法检测砌筑砂浆抗压强度报告GD21050056钢结构超声波探伤检测报告（无表式）GD21050067钢结构磁粉探伤检测报告（无表式）GD21050078钢结构射线探伤检测报告（无表式）GD21050089钢结构渗透探伤检测报告（无表式）GD210500910钢网架点承载力试验报告（无表式）GD2105010六门窗、幕墙检测1建筑外窗物理性能检测报告（安全和功能检验资料）（无表式）GD21060012建筑外窗力学性能检测报告（安全和功能检验资料）（无表式）GD21060023建筑幕墙物理性能检测报告（安全和功能检验资料）（无表式）GD21060034建筑用硅酮结构密封胶相容性检测报告（无表式）GD21060045结构胶相容性检测试件说明（无表式）GD21060056建筑门窗五金配件检测报告GD21060067建筑玻璃产品质量检测报告GD21060078建筑材料导热系数检测报告GD21060089建筑用塑料外窗角强度检测报告GD2106009七岩土地基基础检（试）验1地基N标准贯入试验检测报告（无表式）GD21070012击实检验报告GD21070023土工试验报告GD21070034复合地基载荷试验检测报告（无表式）GD21070045地基土载荷试验检测报告（无表式）GD21070056基桩竖向抗压静载试验检测报告（无表式）GD21070067单桩竖向抗拔静载试验检测报告（无表式）GD21070078单桩水平抗压静载试验检测报告（无表式）GD21070089土层锚杆（或岩石锚杆）轴向抗拔试验报告（无表式）GD210700910地基动力触探试验检测报告（无表式）GD210701011基桩钻芯法试验检测报告（无表式）GD210701112基桩高应变法检测报告（无表式）GD210701213基桩发射波法检测报告（无表式）GD210701314基桩声波透射法检测报告（无表式）GD2107014八室内环境检测1民用建筑工程室内环境质量检测报告（安全和功能检验资料）（无表式）GD2108001 2民用建筑工程土壤氭浓度检测报告（安全和功能检验资料）（无表式）GD2108002 3建筑材料放射性核素检验报告（安全和功能检验资料）GD21080034建筑装饰装修材料有害物质含量检验报告（安全和功能检验资料）GD2108004九建筑设备1电线电缆进场检验报告（无表式）GD21090012漏电开关和空气断路器进场检验报告（无表式）GD21090023家用和类似用途插头插座（无表式）GD21090034DN25及以下的管道和阀门进场检验报告（无表式）GD21090045电梯检测报告（无表式）GD21090056自动扶梯、自动人行道检测报告（无表式）GD2109006 第二节施工管理记录一施工单位用表1施工现场质量管理检查记录GD22010012单位工程开工申请报告GD22010023单位工程施工组织设计、施工方案（无表式）GD2201003 4设计图纸会审记录（一）GD22010045设计图纸会审记录（二）GD22010056设计变更洽商记GD22010067工程质量事故报告GD22010078工程质量事故（停工）通知GD22010089工程质量事故处理报告GD220100910工程复工通知书GD220101011工程中间验收交接记录GD220101112单位工程竣工图登记表GD220101213施工日志GD220101314工程总结（无表式）GD2201014二监理单位用表1工程开工复工报审表GD22020012施工组织设计（方案）报审表GD22020023分包单位资格报审表GD22020034报验申请表GD22020045工程款支付申请表GD22020056监理工程师回复单22020067工程临时延期申请表22020078费用索赔申请表GD22020089工程材料－构配件－设备报审表GD220200910工程竣工报验单GD220201011监理工程师通知单GD220201112工程暂停令GD220201213工程款支付证书GD220201314工程临时延期审批表GD220201415工程最终延期审批表GD220201516费用索赔审批表GD220201617监理工作联系单GD220201718工程变更单GD220201819旁站监理记录表GD2202019第三节施工过程记录一建筑工程1工程基线复核表GD23010012单位工程座标定位测量记录GD23010023分项公厕混凝嘎质量技术交底卡GD23010034主体施工沉降观测结果GD23010045基坑监测总报告（无表式）GD23010056基坑支护结构顶部水平位移结果表GD23010067基坑支护结构顶部沉降观测结果表GD23010078锤击沉管混凝土灌注桩工程施工工艺试验记录表GD23010089锤击沉管混凝土灌注桩工程施工记录表GD230100910内击式套管成孔灌注桩施工工艺试验记录表GD230101011内击式套管成孔灌注桩施工记录表GD230101112锤击混凝土预制桩、钢桩施工工艺试验记录表GD230101213锤击混凝土预制桩、钢桩施工记录表GD230101314静压混凝土预制桩、钢桩施工工艺试验记录表GD230101415静压混凝土预制桩、钢桩施工记录表GD230101516挖孔桩成孔检查记录GD230101617钻（冲、挖）孔桩钢筋笼安装隐藏验收记录表GD230101718钻（冲）孔桩成孔施工记录GD230101819护壁泥浆质量检查记录GD230101920（钻）冲孔桩隐藏验收记录GD230102021地下连续墙隐蔽验收记录GD230102122沉井下沉完毕检查记录GD230102223钻（冲）孔桩地下连续墙灌注水下混凝土记录GD230102324人工挖孔灌注桩施工资料汇总表GD230102425钻（冲）孔灌注桩施工资料汇总表GD230102526水泥土搅拌桩施工记录表GD230102627水泥土搅拌桩供灰记录表GD230102728水泥土搅拌桩施工记录汇总表GD230102829水泥土搅拌桩轻便触探检验记录表GD230102930地基基坑（槽）开挖、施工检查记录GD GD230103031地基基坑（槽）回填施工检查记录GD230103132土方开挖后桩基础复核及桩质量检查表GD230103233混凝土搅拌质量记录表GD230103334混凝土坍落度检测记录表GD230103435混凝土养护情况记录表GD230103536砂浆试件抗压强度检验报告GD230103637砂浆试块核查汇总表及混凝土试块核查汇总表GD230103738混凝土试块试验结果汇总表GD230103839砂浆试块试验结果汇总表GD230103940混凝土抗压强度计算表GD230104041砂浆抗压强度计算表GD230104142钢材质保核查记录表GD230104243钢筋焊接试验报告汇总表GD230104344水泥质保单、复试单汇总表GD230104445粗（细）骨科合格证、试验报告汇总表GD230104546砖合格证、试验报告汇总表GD230104647预应力筋张拉原始记录表GD230104748烟气（风）道工程检查记录表（安全和功能检验资料）GD2301048 49地下室防水效果检查记录表（安全和功能检验资料）GD230104950屋面泼水、淋水、蓄水试验记录表（安全和功能检验资料）GD230105051厕所、厨房、阳台等有防水要求的地面淋水、蓄水试验记录表（安全和功能检验资料）GD230105152建筑物垂直度、标高、全高测量记录表（安全和功能检验资料）GD230105253建筑物沉降观测记录表（安全和功能检验资料）GD230105354高强度螺栓连接检副施工质量检查记录表GD230105455网架高强度螺栓连接检查记录表GD230105556钢结构吊装记录表GD230105657焊缝外观质量检查记录表GD230105758网架工程挠度测量记录表GD230105859幕墙防雷接地电阻测试记录表GD230105960玻璃幕墙结构胶粘结剥离试验记录表GD230106061密封胶、密封材料和衬垫材料检查验收记录表GD230106162混凝土后浇带施工检查记录GD230106263工种（工序）间交接质量检查记录表GD230106364土建隐蔽工程质量验收记录表GD2301064二建筑设备安装工程（一）通用表格1安装工程中间验收交接记录GD23020012安装工程设备及主要材料产品质量证明文件汇总表GD23020023安装工程分部（子分部）工程设备及主要材料进场监理检查记录GD23020034安装工程重要材料进场抽检报告汇总表GD23020045设备开箱检查记录GD23020056安装工程检测计量器具一览表GD23020067安装隐蔽工程验收记录GD23020078水箱满水试验记录GD23020089密闭水箱（灌）水压试验记录GD230200910阀门安装前试验记录GD230201011管道焊接检查记录GD230201112管道焊接检查记录GD230201213管道系统冲洗记录GD230201314水泵安装记录GD230201415水泵检查试运转记录GD2302015（二）建筑给、排水及采暖工程1卫生器具满水和通水试验记录（安全和功能检验资料）GD23020162生活给水消毒记录GD23020173室内消火栓试射试验记录（安全和功能检验资料）GD23020184室内排水管道灌水试验记录（安全和功能检验资料）GD23020195室内排水管道通球试验记录（安全和功能检验资料）GD23020206室外排水管道灌水试验及通水试验记录（安全和功能检验资料）GD23020217管道通水试验记录GD23020228采暖管道系统试运行和调试记录GD23020239锅炉安装质量控制单台用册（无表式，此部分表格应符合技术监督部门要求）GD2302024（三）建筑电气安装工程1电缆敷设记录GD23020252直埋电缆敷设记录GD23020263高压电气装置交接试验记录（无表式）GD23020274漏电保护器模拟漏电测试记录GD23020285柴油发电机空载试运行和负载试运行记录GD23020296防雷引下线连接记录GD23020307电气线路绝缘强度测试记录GD23020318电气接地电阻测试记录（安全和功能检验资料）GD23020329大型灯具牢固性试验记录（安全和功能检验资料）GD230203310建筑物照明通电试运行记录GD230203411电气设备送电验收记录GD2302035（四）电梯安装工程1电力驱动的曳引式（或强制式）电梯安装质量控制机验收资料单台用册GD2302036 2自动扶梯、自动人行道安装质量控制及验收资料单台用册GD23020373液压式电梯安装质量控制及验收资料单台用册GD23020384电梯安装工程施工技术管理及验收资料分部用册GD2302039（五）通风与空调安装工程1风管制作检查记录GD23020402风管安装检查记录GD23020413分管漏光、漏风量测试记录GD23020424制冷系统器密性、真空、充制冷剂及吹污试验记录GD23020435风机盘管检查试验记录GD23020446凝结水盘及管道充水试验记录GD23020457冷却塔安装记录GD2302046（六）智能建筑工程1智能建筑分部工程施工现场质量管理检查记录GD23020472智能建筑设备（单元）单体检测调试记录GD23020483智能建筑系统工程检测调试记录GD23020494智能建筑系统试运行记录GD23020505智能建筑系统工程观感质量检查验收记录GD23020516智能建筑系统工程安全和功能检验资料核查及主要功能抽查记录GD23020527智能建筑系统工程质量控制资料核查记录GD23020538智能建筑系统工程验收相关项目结论汇总表GD23020549智能建筑分项（子系统）工程质量验收记录GD230205510智能建筑子分部（系统）工程质量验收记录GD2302056（七）燃气工程1燃气阀门试压记录GD23020572燃气管道样板房施工记录GD23020583燃气实施隐蔽工程施工记录GD23020594燃气管道连接施工记录GD23020605燃气管道（设备）防腐施工记录GD23020616燃气管道吹扫试压记录GD23020627燃气设备调试记录GD2302063第四节各检验批质量验收记录一地基与基础工程（一）无支护土方1土方开挖工程检验批质量验收记录表GD24010012土方回填工程检验批质量验收记录表GD2401002（二）有支护土方1排桩墙支护工程检验批质量验收记录表（重复使用钢板桩）（Ⅰ）GD24010032排桩墙支护工程检验批质量验收记录表（重复使用钢板桩）（Ⅱ）GD24010043降水与排水工程检验批质量验收记录表GD24010054混凝土灌注桩钢筋笼制作工程检验批质量验收记录表GD24010065地下连续墙工程检验批质量验收记录表GD24010076锚杆及土钉墙支护工程检验批质量验收记录表GD24010087加筋水泥土桩墙支护工程检验批质量验收记录表GD24010098沉井与沉箱工程检验批质量验收记录表GD24010109钢或混凝土内支撑工程检验批质量验收记录表GD240101110支护工程钢腰粱、混凝土腰粱检验批质量验收记录表GD2401012（三）地基及基础处理1灰土地基工程检验批质量验收记录表GD24010132砂和砂石地基工程检验批质量验收记录GD24010143土工合成材料地基工程检验批质量验收记录表GD24010154粉煤灰地基工程检验批质量验收记录表GD24010165墙夯地基工程检验批质量验收记录表GD24010176振冲地基工程检验批质量验收记录表GD24010187砂石桩地基工程检验批质量验收记录表GD24010198预压地基工程检验批质量验收记录表GD24010209高压喷射注浆地基工程检验批质量验收记录表GD240102110土和灰土挤密桩复合地基工程检验批质量验收记录表GD240102211注浆地基工程检验批质量验收记录表GD240102312水泥粉煤灰碎石桩复合地基工程检验批质量验收记录表GD240102413夯实水泥土桩复合地基工程检验批质量验收记录表GD240102514水泥土搅拌桩地基工程检验批质量验收记录表GD2401026（四）桩基1非预应力混凝土预制桩制作工程检验批质量验收记录表GD24010272非预应力混凝土预制桩质量检查及外观质量检验批验收记录表GD24010283先张法预应力混凝土管桩质量检查及外观质量检验批验收记录表GD24010294钢桩（成品）外观质量检验批验收记录表GD24010305锤击、静压混凝土预制桩工程检验批质量验收记录表GD24010316锤击、静压钢桩工程检验批质量验收记录表GD24010327混凝土灌注桩钢筋笼制作工程检验批质量验收记录表GD24010338混凝土灌注桩工程验收批质量验收记录表GD2401034立项申请报告批复（无表式）GD11001 建设单位按工程隶属关系向县（区）级以上政府计划行政主管部门提出立项申请，取得批准立项文件。

铁路预制梁质量检验标准

预制梁质量检验标准一、一般规定1. 预制梁的制梁台座、模板及支架应有施工工艺设计。

制梁台座的强度、刚度及稳定性，应能满足施工各阶段施工荷载的要求和施工工艺要求。

模板及支架的反拱和预留压缩量的设置应符合设计要求和施工工艺要求。

2. 架(移)梁设备和吊(顶)具应具有足够的强度、刚度和稳定性，能满足架(移)梁荷载要求。

并应在工地进行静动载试验、试运转和验收，做好记录。

未经验收合格的架(移)梁设备和吊(顶)具，不得进行架(移)梁作业。

二、原材料检验1. 混凝土所用粗细骨料、水泥、外加剂、阻锈剂、矿物掺合料、拌合用水等要求见《客运专线高性能混凝土暂行技术条件》。

2. 预应力钢绞线1) 预应力钢绞线质量应符合GB/T5224的规定，钢绞线应有出厂合格证，进场后先经外观检查，合格后进行力学性能试验。

供应商应提供每批钢绞线实际的弹性模量值，施工单位应对每批钢绞线的弹性模量进行试验。

2) 钢绞线的基本力学性能指标见表1，要求进行全检。

表1 钢绞线力学性能指标3) 钢绞线表面不允许带有润滑剂、油渍等降低钢绞线与混凝土粘结力的物质，允许有轻微浮锈，但不得锈蚀成目视可见的麻坑，钢绞线内不应有折断、横裂和相互交叉的钢丝，其它外观要求应符合GB/T5224－2003的规定。

4) 钢绞线进场时，应按批检验破断荷载、屈服负荷、弹性模量和极限伸长率。

3. 非预应力钢筋1) 非预应力钢筋(带肋、光圆钢筋及盘条)，质量性能应分别符合GB1499.2－2008、GB1499.1－2007和GB/T701－2008的规定。

对热轧带肋的HRB335钢筋尚应符合碳当量不大于0.52％的规定。

2) 钢筋的力学性能指标见表2。

3) 钢筋外观质量见表3。

表2 钢筋力学性能指标表3 钢筋外观质量要求4) 任何钢筋新选货源或入场检验，均需进行抗拉强度、屈服强度、伸长率和冷弯试验。

4. 预应力钢绞线用锚具、夹具1) 预应力钢绞线用锚具、夹具应符合GB/T14370－2000的规定，并经检验合格后方可使用，锚垫板应安装密封盖帽。

锚具夹具连接器钢绞线预应力钢筋检测标准及方法

锚具夹具连接器钢绞线预应力钢筋检测标准及方法1适用范围锚具夹具连接器、钢绞线、预应力钢筋2 试验目的锚具夹具连接器钢绞线预应力钢筋、最大力下总伸长率、重量偏差、抗剪力、屈服强度、抗拉强度、对中单向拉伸残余变形、外观尺寸、静载锚固性能、总应变、周期荷载、锚固效率系数、锚板厚度、锚板强度、内缩量、锚扣和锚垫板摩阻损失试验、钢绞线的捻距、直径允许偏差、每米公称质量偏差、抗拉强度、钢绞线的伸直性、0.2%屈服力、弹性模量、应力松弛。

3 试验依据3.1《公路桥梁预应力钢绞线用锚具、夹具和连接器》JT/T329-20103.2《钢筋混凝土用钢第3部分：钢筋焊接网》GB/T1499.3-20103.3《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条TB/T3193-20083.4《铁路工程预应力筋用夹片式锚具、夹具和连接器》TB/T 3193-20163.5《钢筋机械连接技术规程》JGJ 107-20163.6《预应力混凝土用钢绞线》GB/T 5224-20143.7《预应力筋用锚具、夹具和连接器》GB/T 14370-20073.8 《预应力混凝土用螺纹钢筋》GB/T 20065-20163.9《预应力筋锚具、夹具和连接器应用技术规程》JGJ 85-20103.10《预应力混凝土用钢材试验方法》GB/T 21839-20084 检验人员检验人员均为持证上岗人员。

5试验设备万能试验机、冲击试验机、残余变形测试仪、引伸计、电液伺服静载锚固试验机、摩阻损失试验仪、微机控制钢绞线应力松弛试验机、6 试验条件6.1试验室试验及干养护条件：温度（10-35）℃7.松弛试验7.1等温应力松弛试验是在给定温度下(除另有其他规定,通常为20℃),将试样保持一定长度(L0+△L0),从初始力F0开始,测定试样上力的变化、力的损失用给定时间内与初始力的百分数表示。

7.2松弛试验用试样应保持伸直状态。

试样在夹具间的自由段不应有任何形式的机械损伤和处理。

广东省建筑工程统一用表

第一章工程建设前期法定建设程序资料第一节工程立项审批1．立项申请报告批复（无表式）GD11001 (1)2．固定资产投资许可（无表式）GD11002 (1)第二节建设用地、规划审批1．建设用地规划许可证（无表式）GD12001 (1)2．建设工程规划许可证（无表式）GD12002 (1)3．建设用地批准书或土地使用证（无表式）GD12003 (1)第三节环境保护审批1．环境影响报告书或环境影响报告表或环境影响登记表（无表式）GD13001 (1)第四节设计文件审查1．公安消防审核意见书（无表式）GD14001 (1)2．施工图审查批准书（无表式）GD14002 (2)第五节招、投标及合同审查1. 施工中标通知书（无表式）GD15001 (2)2. 监理中标通知书（无表式）GD15002 (2)3．施工合同（无表式）GD15003 (2)4．监理合同（无表式）GD15004 (2)第六节工程报监、报建审查1．工程质量监督登记表(无表式)GD16001 (2)2．施工安全监督登记表(无表式)GD16002 (2)3．建筑工程施工许可证（无表式）GD16003 (2)第七节工程建设前期法定建设程序检查1．工程建设前期法定建设程序检查表GD17001 (3)第二章施工过程质量控制技术资料第一节试（检）验报告一、混凝土、砂浆及原材料1.水泥物理性能检验报告GD2101001 (4)2.石板材检验报告GD2101002 (5)3.粉煤灰检验报告GD2101003 (6)4.防水材料检验报告(无表式) GD2101004 (7)5.外加剂检验报告GD2101005 (8)6.砂物理性能检验报告GD2101006 (9)7.碎石或卵石检验报告GD2101007 (10)8.混凝土拌和用水检验报告GD2101008 (11)9.混凝土配合比设计报告GD2101009 (12)10.混凝土试件抗折强度检验报告GD2101010 (13)11.混凝土抗压强度检验报告GD2101011 (14)12.砂浆试件抗压强度检验报告GD2101012 (15)13.混凝土抗渗等级检验报告GD2101013 (16)14.预拌混凝土出厂质量证明书GD2101014 (17)15.隔热材料检验报告GD2101015 (18)二、钢材及钢构件1.钢筋力学性能、工艺性能检验报告GD2102001 (19)2.钢型材力学及工艺性能检验报告GD2102002 (20)3.钢管力学及工艺性能检验报告GD2102003 (21)4.钢材化学成分检验报告GD2102004 (22)5.钢筋焊接接头检验报告GD2102005 (23)6.钢材焊接接头检验报告GD2102006 (24)7.钢筋机械连接接头拉伸检验报告GD2102007 (25)8.钢绞线检验报告GD2102008 (26)9.预应力混凝土用钢丝检验报告GD2102009 (27)10.锚具、夹具与连接器检验报告GD2102010 (28)11.金属硬度检验报告GD2102011 (29)12.高强度螺栓连接副紧固轴力检验报告GD2102012 (30)13.高强度螺栓连接摩擦面抗滑移系数检验报告GD2102013 (31)14.高强度螺栓连接副扭矩系数检验报告GD2102014 (32)15.紧固件机械性能验收报告GD2102015 (33)三、墙体材料1.蒸压加气混凝土砌块检验报告GD2103001 (34)2.轻集料混凝土小型空心砌块检验报告GD2103002 (35)3.普通混凝土小型空心砌块检验报告GD2103003 (36)4.蒸压灰砂砖检验报告GD2103004 (37)5.烧结普通砖检验报告GD2103005 (38)6.烧结多孔砖物理性能检验报告GD2103006 (39)7.烧结空心砖(或空心砌砖)物理性能检验报告GD2103007 (40)8.混凝土路面砖检验报告GD2103008 (41)9.外墙饰面砖粘结强度报告GD2103009 (42)四、PVC、塑料、铝合金等1.铝塑复合板检验报告GD2104001 (43)2.铝合金建筑型材检验报告GD2104002 (44)3.塑料给排水管材、管件性能检验报告(无表式) GD2104003 (45)4.PVC线槽线管进场检验报告(无表式) GD2104004 (45)5.硬聚氯乙烯塑料管材和管件用溶剂型胶粘剂进场检验报告(无表式)GD2104005 (45)五、结构现场检测1.回弹法检测混凝土强度报告GD2105001 (46)2.钻芯法检测混凝土抗压强度报告GD2105002 (47)3.超声回弹综合法检测混凝土强度报告GD2105003 (48)4.超声法检测混凝土缺陷报告GD2105004 (49)5.贯入法检测砌筑砂浆抗压强度报告GD2105005 (50)6.钢结构超声波探伤检测报告(无表式) GD2105006 (51)7.钢结构磁粉探伤检测报告(无表式)GD2105007 (52)8.钢结构射线探伤检测报告(无表式)GD2105008 (53)9.钢结构渗透探伤检测报告(无表式) GD2105009 (54)10.钢网架节点承载力试验报告(无表式) GD2105010 (54)六、门窗、幕墙检测1.建筑外窗物理性能检测报告(安全和功能检验资料)(无表式)GD2106001 (55)2.建筑外窗力学性能检测报告(安全和功能检验资料)(无表式) GD2106002 (56)3.建筑幕墙物理性能检测报告(安全和功能检验资料)(无表式) GD2106003 (57)4.建筑用硅酮结构密封胶相容性检测报告(无表式)GD2106004 (58)5.结构胶相容性检测试件说明(无表式) GD2106005 (59)6.建筑门窗五金配件检测报告GD2106006 (60)7.建筑玻璃产品质量检测报告GD2106007 (61)8.建筑材料导热系数检测报告GD2106008 (62)9.建筑用塑料外窗角强度检测报告GD2106009 (63)七、岩土地基基础检(试)验1.地基N标准贯入试验检测报告(无表式)GD2107001 (64)2.击实检验报告GD2107002 (65)3.土工试验报告GD2107003 (66)4.复合地基载荷试验检测报告(无表式) GD2107004 (67)5.地基土载荷试验检测报告(无表式)GD2107005 (68)6.基桩竖向抗压静载试验检测报告(无表式) GD2107006 (69)7.单桩竖向抗拔静载试验检测报告(无表式) GD2107007 (70)8.单桩水平抗压静载试验检测报告(无表式) GD2107008 (71)9.土层锚杆(或岩石锚杆)轴向抗拔试验报告(无表式) GD2107009 (72)10.地基动力触探试验检测报告(无表式) GD2107010 (73)11.基桩钻芯法试验检测报告(无表式)GD2107011 (74)12.基桩高应变法检测报告(无表式) GD2107012 (75)13.基桩反射波法检测报告(无表式) GD2107013 (76)14.基桩声波透射法检测报告(无表式) GD2107014 (77)八、室内环境检测1.民用建筑工程室内环境质量检测报告(安全和功能检验资料)(无表式)GD2108001 (78)2.民用建筑工程土壤氡浓度检测报告(安全和功能检验资料)(无表式) GD2108002 (79)3.建筑材料放射性核素检验报告(安全和功能检验资料) GD2108003 (80)4.建筑装饰装修材料有害物质含量检验报告(安全和功能检验资料) GD2108004 (81)九、建筑设备1.电线电缆进场检验报告(无表式) GD2109001 (82)2.漏电开关和空气断路器进场检验报告(无表式) GD2109002 (82)3.家用和类似用途插头插座(无表式)GD2109003 (82)4.DN25及以下的管道阀门进场检验报告(无表式)GD2109004 (83)5.电梯检测报告(无表式) GD2109005 (83)6.自动扶梯、自动人行道检测报告(无表式) GD2109006 (84)第二节施工管理记录一、施工单位用表1.施工现场质量管理检查记录GD2201001 (85)2.单位工程开工申请报告GD2201002 (86)3.单位工程施工组织设计、施工方案(无表式)GD2201003 (87)4.设计图纸会审记录（一）GD2201004 (88)5.设计图纸会审记录（二）GD2201005 (89)6.设计变更洽商记录GD2201006 (90)7.工程质量事故报告GD2201007 (91)8.工程质量事故（停工）通知GD2201008 (92)9.工程质量事故处理报告GD2201009 (93)10.工程复工通知书GD2201010 (94)11.工程中间验收交接记录GD2201011 (95)12.单位工程竣工图登记表GD2201012 (96)13.施工日志GD2201013 (97)14.工程总结（无表式）GD2201014 (98)二、监理单位用表1.工程开工复工报审表GD2202001 (99)2.施工组织设计(方案)报审表 GD2202002 (100)3.分包单位资格报审表GD2202003 (101)4.报验申请表GD2202004 (102)5.工程款支付申请表GD2202005 (103)6.监理工程师回复单GD2202006 (104)7.工程临时延期申请表GD2202007 (105)8.费用索赔申请表GD2202008 (106)9.工程材料-构配件-设备报审表GD2202009 (107)10.工程竣工报验单GD2202010 (108)11.监理工程师通知单GD2202011 (109)12.工程暂停令GD2202012 (110)13.工程款支付证书GD2202013 (111)14.工程临时延期审批表GD2202014 (112)15.工程最终延期审批表GD2202015 (113)16.费用索赔审批表GD2202016 (114)17.监理工作联系单GD2202017 (115)18.工程变更单GD2202018 (116)19.旁站监理记录表GD2202019 (117)第三节施工过程记录一、建筑工程1.工程基线复核表GD2301001 (118)2.单位工程座标定位测量记录GD2301002 (119)3.分项工程质量技术交底卡GD2301003 (120)4.主体施工沉降观测结果GD2301004 (121)5.基坑监测总报告（无表式）GD2301005 (122)6.基坑支护结构顶部水平位移结果表GD2301006 (123)7.基坑支护结构顶部沉降观测结果表GD2301007 (124)8.锤击沉管混凝土灌注桩工程施工工艺试验记录表GD2301008 (125)9.锤击沉管混凝土灌注桩工程施工记录表GD2301009 (126)10.内击式套管成孔灌注桩施工工艺试验记录表GD2301010 (127)11.内击式套管成孔灌注桩施工记录表GD2301011 (128)12.锤击混凝土预制桩、钢桩施工工艺试验记录表GD2301012 (129)13.锤击混凝土预制桩、钢桩施工记录表GD2301013 (130)14.静压混凝土预制桩、钢桩施工工艺试验记录表GD2301014 (131)15.静压混凝土预制桩、钢桩施工验记录表GD2301015 (132)16.挖孔桩成孔检查记录GD2301016 (133)17.钻（冲、挖）孔桩钢筋笼安装隐藏验收记录表GD2301017 (134)18.钻（冲）孔桩成孔施工记录GD2301018 (135)19.护壁泥浆质量检查记录GD2301019 (136)20.（钻）冲孔桩隐蔽验收记录GD2301020 (137)21.地下连续墙隐蔽验收记录GD2301021 (138)22.沉井下沉完毕检查记录GD2301022 (139)23.钻（冲）孔桩地下连续墙灌注水下混凝土记录GD2301023 (140)24.人工挖孔灌注桩施工资料汇总表GD2301024 (141)25.钻（冲）孔灌注桩施工资料汇总表GD2301025 (142)26.水泥土搅拌桩施工记录表GD2301026 (143)27.水泥土搅拌桩供灰记录表GD2301027 (144)28.水泥土搅拌桩施工记录汇总表GD2301028 (145)29.水泥土搅拌桩轻便触探检验记录表GD2301029 (146)30.地基基坑（槽）开挖、施工检查记录GD2301030 (147)31.地基基坑（槽）回填施工检查记录GD2301031 (148)32.土方开挖后桩基础复核及桩质量检查表GD2301032 (149)33.混凝土搅拌质量记录表GD2301033 (150)34.混凝土坍落度检测记录表GD2301034 (151)35.混凝土养护情况记录表GD2301035 (152)36.砂浆试件抗压强度检验报告GD2301036 (153)37.砂浆试块核查汇总表及混凝土试块核查汇总表GD2301037 (154)38.混凝土试块试验结果汇总表GD2301038 (155)39.砂浆试块试验结果汇总表GD2301039 (156)40.混凝土抗压强度计算表GD2301040 (157)41.砂浆抗压强度计算表GD2301041 (158)42.钢材质保核查记录表GD2301042 (159)43.钢筋焊接试验报告汇总表GD2301043 (160)44.水泥质保单、复试单汇总表GD2301044 (161)45.粗(细)骨料合格证、试验报告汇总表 GD2301045 (162)46.砖合格证、试验报告汇总表GD2301046 (163)47.预应力筋张拉原始记录表GD2301047 (164)48.烟气(风)道工程检查记录表 (安全和功能检验资料) GD2301048 (165)49.地下室防水效果检查记录表(安全和功能检验资料) GD2301049 (166)50.屋面泼水、淋水、蓄水试验记录表(安全和功能检验资料) GD2301050 (167)51.厕所、厨房、阳台等有防水要求的地面淋水、蓄水试验记录表(安全和功能检验资料)GD2301051 (168)52.建筑物垂直度、标高、全高测量记录表(安全和功能检验资料)GD2301052 (169)53.建筑物沉降观测记录表(安全和功能检验资料) GD2301053 (170)54.高强度螺栓连接检副施工质量检查记录表GD2301054 (171)55.网架高强度螺栓连接检查记录表GD2301055 (172)56.钢结构吊装记录表GD2301056 (173)57.焊缝外观质量检查记录表GD2301057 (174)58.网架工程挠度测量记录表GD2301058 (175)59.幕墙防雷接地电阻测试记录表GD2301059 (176)60.玻璃幕墙结构胶粘结剥离试验记录表GD2301060 (177)61.密封胶、密封材料和衬垫材料检查验收记录表GD2301061 (178)62.混凝土后浇带施工检查记录GD2301062 (179)63.工种(工序)间交接质量检查记录表GD2301063 (180)64.土建隐蔽工程质量验收记录表GD2301064 (181)二、建筑设备安装工程（一）通用表格1.安装工程中间验收交接记录GD2302001 (182)2.安装工程设备及主要材料产品质量证明文件汇总表G D2302002 (183)3.安装工程分部(子分部)工程设备及主要材料进场监理检查记录GD2302003 (184)4.安装工程重要材料进场抽检报告汇总表GD2302004 (185)5.设备开箱检查记录GD2302005 (186)6.安装工程检测计量器具一览表GD2302006 (187)7.安装隐蔽工程验收记录GD2302007 (188)8.水箱满水试验记录GD2302008 (189)9.密闭水箱(罐)水压试验记录GD2302009 (190)10.阀门安装前试验记录GD2302010 (191)11.管道焊接检查记录GD2302011 (192)12.管道(设备)水压试验记录GD2302012 (193)13.管道系统冲洗记录GD2302013 (194)14.水泵安装记录GD2302014 (195)15.水泵检查试运转记录GD2302015 (196)（二）建筑给、排水及采暖工程1.卫生器具满水和通水试验记录(安全和功能检验资料)GD2302016 (197)2.生活给水消毒记录GD2302017 (198)3.室内消火栓试射试验记录(安全和功能检验资料)GD2302018 (199)4.室内排水管道灌水试验记录(安全和功能检验资料) GD2302019 (200)5.室内排水管道通球试验记录(安全和功能检验资料) GD2302020 (201)6.室外排水管道灌水试验及通水试验记录(安全和功能检验资料) GD2302021 (202)7.管道通水试验记录GD2302022 (203)8.采暖管道系统试运行和调试记录GD2302023 (204)9.锅炉安装质量控制单台用册(无表式，此部分表格应符合技术监督部门要求)GD2302024 (205)（三）建筑电气安装工程1.电缆敷设记录GD2302025 (206)2.直埋电缆敷设记录GD2302026 (207)3.高压电气装置交接试验记录(无表式) GD2302027 (208)4.漏电保护器模拟漏电测试记录GD2302028 (209)5.柴油发电机空载试运行和负荷试运行记录GD2302029 (210)6.防雷引下线连接记录GD2302030 (211)7.电气线路绝缘强度测试记录GD2302031 (212)8.电气接地电阻测试记录(安全和功能检验资料) GD2302032 (213)9.大型灯具牢固性试验记录(安全和功能检验资料)GD2302033 (214)10.建筑物照明通电试运行记录GD2302034 (215)11.电气设备送电验收记录GD2302035 (216)（四）电梯安装工程1.电力驱动的曳引式(或强制式)电梯安装质量控制及验收资料单台用册 GD2302036 (217)2.自动扶梯、自动人行道安装质量控制及验收资料单台用册GD2302037 (254)3.液压式电梯安装质量控制及验收资料单台用册GD2302038 (270)4.电梯安装工程施工技术管理及验收资料分部用册GD2302039 (306)（五）通风与空调安装工程1.风管制作检查记录GD2302040 (334)2.风管安装检查记录GD2302041 (335)3.风管漏光、漏风量测试记录GD2302042 (336)4.制冷系统气密性、真空、充制冷剂及吹污试验记录GD2302043 (337)5.风机盘管检查试验记录GD2302044 (338)6.凝结水盘及管道充水试验记录GD2302045 (339)7.冷却塔安装记录GD2302046 (340)（六）智能建筑工程1.智能建筑分部工程施工现场质量管理检查记录GD2302047 (341)2.智能建筑设备（单元）单体检测调试记录GD2302048 (342)3.智能建筑系统工程检测调试记录GD2302049 (343)4.智能建筑系统试运行记录GD2302050 (344)5.智能建筑系统工程观感质量检查验收记录GD2302051 (345)6.智能建筑系统工程安全和功能检验资料核查及主要功能抽查记录GD2302052 (346)7.智能建筑系统工程质量控制资料核查记录GD2302053 (347)8.智能建筑系统工程验收相关项目结论汇总表GD2302054 (348)9.智能建筑分项（子系统）工程质量验收记录GD2302055 (349)10.智能建筑子分部（系统）工程质量验收记录GD2302056 (350)（七）燃气工程1.燃气阀门试压记录GD2302057 (351)2.燃气管道样板房施工记录GD2302058 (352)3.燃气设施隐蔽工程施工记录GD2302059 (353)4.燃气管道连接施工记录GD2302060 (354)5.燃气管道（设备）防腐施工记录GD2302061 (355)6.燃气管道吹扫试压记录GD2302062 (356)7.燃气设备调试记录GD2302063 (357)第四节各检验批质量验收记录一、地基与基础工程（一）无支护土方1.土方开挖工程检验批质量验收记录表GD2401001 (358)2.土方回填工程检验批质量验收记录表GD2401002 (359)（二）有支护土方1.排桩墙支护工程检验批质量验收记录表（重复使用钢板桩）（Ⅰ）GD2401003 (360)2.排桩墙支护工程检验批质量验收记录表（混凝土板桩）（Ⅱ）GD2401004 (361)3.降水与排水工程检验批质量验收记录表GD2401005 (362)4.混凝土灌注桩钢筋笼制作工程检验批质量验收记录表GD2401006 (363)5.地下连续墙工程检验批质量验收记录表GD2401007 (364)6.锚杆及土钉墙支护工程检验批质量验收记录表GD2401008 (365)7.加筋水泥土桩墙支护工程检验批质量验收记录表GD2401009 (366)8.沉井与沉箱工程检验批质量验收记录表GD2401010 (367)9.钢或混凝土内支撑工程检验批质量验收记录表GD2401011 (368)10.支护工程钢腰梁、混凝土腰梁检验批质量验收记录表GD2401012 (369)（三）地基及基础处理1.灰土地基工程检验批质量验收记录表GD2401013 (370)2.砂和砂石地基工程检验批质量验收记录表GD2401014 (371)3.土工合成材料地基工程检验批质量验收记录表GD2401015 (372)4.粉煤灰地基工程检验批质量验收记录表GD2401016 (373)5.强夯地基工程检验批质量验收记录表GD2401017 (374)6.振冲地基工程检验批质量验收记录表GD2401018 (375)7.砂石桩地基工程检验批质量验收记录表GD2401019 (376)8.预压地基工程检验批质量验收记录表GD2401020 (377)9.高压喷射注浆地基工程检验批质量验收记录表GD2401021........ (378)10.土和灰土挤密桩复合地基工程检验批质量验收记录表GD2401022 (379)11.注浆地基工程检验批质量验收记录表GD2401023 (380)12.水泥粉煤灰碎石桩复合地基工程检验批质量验收记录表GD2401024 (381)13.夯实水泥土桩复合地基工程检验批质量验收记录表GD2401025 (382)14.水泥土搅拌桩地基工程检验批质量验收记录表GD2401026 (383)（四）桩基1.非预应力混凝土预制桩制作工程检验批质量验收记录表GD2401027 (384)2.非预应力混凝土预制桩质量检查及外观质量检验批验收记录表GD2401028 (385)3.先张法预应力混凝土管桩质量检查及外观质量检验批验收记录表GD2401029 (386)4.钢桩（成品）外观质量检验批验收记录表GD2401030 (387)5.锤击、静压混凝土预制桩工程检验批质量验收记录表GD2401031 (388)6.锤击、静压钢桩工程检验批质量验收记录表GD2401032 (389)7.混凝土灌注桩钢筋笼制作工程检验批质量验收记录表GD2401033 (390)8.混凝土灌注桩工程检验批质量验收记录表GD2401034 (391)（五）地下防水1.防水混凝土工程检验批质量验收记录表GD2401035 (392)2.水泥砂浆防水层工程检验批质量验收记录表GD2401036 (393)3.卷材防水层工程检验批质量验收记录表GD2401037 (394)4.涂料防水层工程检验批质量验收记录表GD2401038 (395)5.金属板防水层工程检验批质量验收记录表GD2401039 (396)6.塑料板防水层工程检验批质量验收记录表GD2401040 (397)7.细部构造检验批质量验收记录表GD2401041 (398)8.锚喷支护工程检验批质量验收记录表GD2401042 (399)9.复合式衬砌工程检验批质量验收记录表GD2401043 (400)10.盾构法隧道工程检验批质量验收记录表GD2401044 (401)11.渗排水、盲沟排水工程检验批质量验收记录表GD2401045 (402)12.隧道、坑道排水工程检验批质量验收记录表GD2401046 (403)13.预注浆、后注浆工程检验批质量验收记录表GD2401047 (404)14.衬砌裂缝注浆工程检验批质量验收记录表GD2401048 (405)（六）混凝土基础1.现浇结构模板安装工程检验批质量验收记录表（Ⅰ）GD2401049 (406)2.预制构件模板工程检验批质量验收记录表（Ⅱ）GD2401050 (407)3.模板拆除工程检验批质量验收记录表（Ⅲ）GD2401051 (408)4.钢筋加工工程检验批质量验收记录表（Ⅰ）GD2401052 (409)5.钢筋安装工程检验批质量验收记录表（Ⅱ）GD2401053 (410)6.混凝土原材料及配合比设计验收批质量验收记录表（Ⅰ）GD2401054 (411)7.混凝土施工工程检验批质量验收记录表（Ⅱ）GD2401055 (412)8.现浇混凝土结构观感质量及尺寸偏差检验批验收记录表（Ⅰ）GD2401056 (413)9.混凝土设备基础外观及尺寸偏差检验批验收记录表（Ⅱ）GD2401057 (414)（七）砌体基础1.砖砌体工程检验批质量验收记录表GD2401058 (415)2.混凝土小型空心砌块砌体工程检验批质量验收记录表GD2401059 (416)3.石砌体工程检验批质量验收记录表GD2401060 (417)4.配筋砌体工程检验批质量验收记录表GD2401061 (418)（八）钢结构1.钢结构制作（安装）焊接工程检验批质量验收记录表（Ⅰ）GD2401062 (419)2.焊钉（栓钉）焊接工程检验批质量验收记录表（Ⅱ）GD2401063 (420)3.普通紧固件连接工程检验批质量验收记录表（Ⅰ）GD2401064 (421)4.高强度螺栓连接工程检验批质量验收记录表（Ⅱ）GD2401065 (422)5.钢结构零、部件加工工程检验批质量验收记录表（Ⅰ）GD2401066 (423)6.钢网架制作工程检验批质量验收记录表（Ⅱ）GD2401067 (424)7.钢结构防腐涂料涂装工程检验批质量验收记录表GD2401068 (425)8.钢结构防火涂料涂装工程检验批质量验收记录表GD2401069 (426)二、主体结构工程（一）混凝土结构1.现浇结构模板安装工程检验批质量验收记录表（Ⅰ）GD2402001(同GD2401049)2.预制构件模板工程检验批质量验收记录表（Ⅱ）GD2402002（同GD2401050）3.模板拆除工程检验批质量验收记录表（Ⅲ）GD2402003（同GD2401051）4.钢筋加工工程检验批质量验收记录表（Ⅰ）GD2402004（同GD2401052）5.钢筋安装工程检验批质量验收记录表（Ⅱ）GD2402005（同GD2401053）6.混凝土原材料及配合比设计验收批质量验收记录表（Ⅰ）GD2402006（同GD2401054）7.混凝土施工工程检验批质量验收记录表（Ⅱ）GD2402007（同GD2401055）8.预应力筋用锚具、夹具和连接器质量检验批验收记录表（Ⅰ）GD2402008 (427)9.预应力筋、螺旋管、水泥和外加剂原材料检验批质量验收记录表（Ⅱ）GD2402009 (428)10.预应力制作与安装检验批质量验收记录表（Ⅲ）GD2402010 (429)11.预应力张拉、放张、灌浆及封锚检验批质量验收记录表（Ⅳ）GD2402011 (430)12.现浇混凝土结构观感质量及尺寸偏差检验批验收记录表（Ⅰ）GD2402012（同GD2401056）13.混凝土设备基础外观及尺寸偏差检验批验收记录表（Ⅱ）GD2402013（同GD2401057）14.预制构件检验批质量验收记录表（Ⅰ）GD2402014 (431)15.装配式结构施工工程检验批质量验收记录表（Ⅱ）GD2402015 (432)（二）砌体结构1.砖砌体工程检验批质量验收记录表GD2402016（同GD2401058）2.混凝土小型空心砌块砌体工程检验批质量验收记录表GD2402017（同GD2401059）3.石砌体工程检验批质量验收记录表GD2402018（同GD2401060）4.填充墙砌体工程检验批质量验收记录表GD2402019 (433)5.配筋砌体工程检验批质量验收记录表GD2402020（同GD2401061）（三）钢结构工程1.钢结构制作（安装）焊接工程检验批质量验收记录表（Ⅰ）GD2402021（同GD2401062）2.焊钉（栓钉）焊接工程检验批质量验收记录表（Ⅱ）GD2402022（同GD2401063）3.普通紧固件连接工程检验批质量验收记录表（Ⅰ）GD2402023（同GD2401064）4.高强度螺栓连接工程检验批质量验收记录表（Ⅱ）GD2402024（同GD2401065）5.钢结构零、部件加工工程检验批质量验收记录表（Ⅰ）GD2402025（同GD2401066）6.钢网架制作工程检验批质量验收记录表（Ⅱ）GD2402026（同GD2401067）7.单层钢结构安装工程检验批质量验收记录表GD2402027 (434)8.多层及高层钢结构安装工程检验批质量验收记录表GD2402028 (435)9.钢构件组装工程检验批质量验收记录表GD2402029 (436)10.钢构件预拼装工程检验批质量验收记录表GD2402030 (437)11.钢网架安装工程检验批质量验收记录表GD2402031 (438)12.压型金属板工程检验批质量验收记录表GD2402032 (439)13.钢结构防腐涂料涂装工程检验批质量验收记录表GD2402033（同GD2401068）14.钢结构防火涂料涂装工程检验批质量验收记录表GD2402034（同GD2401069）15.网架结构总拼装工程检验批质量验收记录表GD2402035 (440)（四）木结构工程1.木屋盖工程检验批质量验收记录表GD2402036 (442)2.胶合木工程检验批质量验收记录表GD2402037 (443)3.轻型木结构（规格材、钉连接）工程检验批质量验收记录表GD2402038 (444)4.木结构防腐、防虫、防火工程检验批质量验收记录表GD2402039 (445)三、装修装饰工程（一）建筑地面工程1.基土垫层检验批质量验收记录表（Ⅰ）GD2403001 (446)2.灰土垫层检验批质量验收记录表（Ⅱ）GD2403002 (447)3.砂垫层和砂石垫层检验批质量验收记录表（Ⅲ）GD2403003 (448)4.碎石垫层和碎砖垫层检验批质量验收记录表（Ⅳ）GD2403004 (449)5.三合土垫层检验批质量验收记录表（Ⅴ）GD2403005 (450)6.炉渣垫层检验批质量验收记录表（Ⅵ）GD2403006 (451)7.水泥混凝土垫层检验批质量验收记录表（Ⅶ）GD2403007 (452)8.找平层检验批质量验收记录表（Ⅷ）GD2403008 (453)9.隔离层检验批质量验收记录表（Ⅸ）GD2403009 (454)10.填充层检验批质量验收记录表（Ⅹ）GD2403010 (455)11.水泥混凝土面层检验批质量验收记录表GD2403011 (456)12.水磨石面层检验批质量验收记录表GD2403012 (457)13.水泥钢屑检验批质量验收记录表GD2403013 (458)14.防油渗面层检验批质量验收记录表GD2403014 (459)15.不发火（防爆）面层检验批质量验收记录表GD2403015 (460)16.砖面层检验批质量验收记录表GD2403016 (461)17.大理石和花岗石面层检验批质量验收记录表GD2403017 (462)18.预制板块面层检验批质量验收记录表GD2403018 (463)19.料石面层检验批质量验收记录表GD2403019 (464)20.塑料板面层检验批质量验收记录表GD2403020 (465)21.活动地板面层检验批质量验收记录表GD2403021 (466)22.地毯面层检验批质量验收记录表GD2403022 (467)23.实木地板面层检验批质量验收记录表GD2403023 (468)24.实木复合地板面层检验批质量验收记录表GD2403024 (469)25.中密度（强化）复合地板面层检验批质量验收记录表GD2403025 (470)26.竹地板面层检验批质量验收记录表GD2403026 (471)（二）抹灰工程1.一般抹灰工程检验批质量验收记录表GD2403027 (472)2.装饰抹灰工程检验批质量验收记录表GD2403028 (473)3.清水砌体勾缝工程检验批质量验收记录表GD2403029 (474)（三）门窗工程1.木门窗制作工程检验批质量验收记录表（Ⅰ）GD2403030 (475)2.木门窗安装工程检验批质量验收记录表（Ⅱ）GD2403031 (476)3.金属门窗安装制作工程检验批质量验收记录表（钢门窗）（Ⅰ）GD2403032 (477)4.金属门窗安装制作工程检验批质量验收记录表（铝合金门窗）（Ⅱ）GD2403033 (478)5.金属门窗安装制作工程检验批质量验收记录表（涂色镀锌钢板门窗）（Ⅲ）GD2403034 (479)6.塑料门窗安装工程检验批质量验收记录表GD2403035 (480)7.特种门安装工程检验批质量验收记录表GD2403036 (481)8.门窗玻璃安装工程检验批质量验收记录表GD2403037 (483)（四）吊顶工程1.暗龙骨吊顶工程检验批质量验收记录表GD2403038 (484)2.明龙骨吊顶工程检验批质量验收记录表GD2403039 (485)（五）轻质隔墙工程1.板材隔墙工程检验批质量验收记录表GD2403040 (486)2.骨架隔墙工程检验批质量验收记录表GD2403041 (487)3.活动隔墙工程检验批质量验收记录表GD2403042 (488)4.玻璃隔墙工程检验批质量验收记录表GD2403043 (489)（六）饰面板（砖）工程1.饰面板安装工程检验批质量验收记录表GD2403044 (490)2.饰面砖粘贴工程检验批质量验收记录表GD2403045 (491)（七）幕墙工程1.玻璃幕墙工程检验批质量验收记录表GD2403046 (492)2.金属幕墙工程检验批质量验收记录表GD2403047 (494)3.石材幕墙工程检验批质量验收记录表GD2403048 (496)（八）涂饰工程1.水性涂料涂饰工程检验批质量验收记录表GD2403049 (498)2.溶剂型涂料涂饰工程检验批质量验收记录表GD2403050 (499)3.美术涂饰工程检验批质量验收记录表GD2403051 (500)（九）裱糊与软包工程1.裱糊工程检验批质量验收记录表GD2403052 (501)2.软包工程检验批质量验收记录表GD2403053 (502)（十）细部工程1.橱柜制作与安装工程检验批质量验收记录表GD2403054 (503)2.窗帘盒﹑窗台板和散热器罩制作与安装工程检验批质量验收记录表GD2403055 (504)3.门窗套制作与安装工程检验批质量验收记录表GD2403056 (505)4.护栏和扶手制作与安装工程检验批质量验收记录表GD2403057 (506)5.花饰制作与安装工程检验批质量验收记录表GD2403058 (507)四、屋面工程（一）卷材防水屋面工程1.屋面保温层检验批质量验收记录表GD2404001 (508)2.屋面找平层检验批质量验收记录表GD2404002 (509)3.卷材防水层检验批质量验收记录表GD2404003 (510)4.细部构造检验批质量验收记录表GD2404004 (511)（二）涂膜防水屋面工程1.屋面保温层检验批质量验收记录表GD2404005（同GD2404001）2.屋面找平层检验批质量验收记录表GD2404006（同GD2404002）3.涂膜防水层检验批质量验收记录表GD2404007 (512)4.细部构造检验批质量验收记录表GD2404008（同GD2404004）（三）刚性防水屋面工程1.细石混凝土防水层检验批质量验收记录表GD2404009 (513)2.密封材料嵌缝检验批质量验收记录表GD2404010 (514)3.细部构造检验批质量验收记录表GD2404011（同GD2404004）（四）瓦屋面工程1.平瓦屋面检验批质量验收记录表GD2404012 (515)2.油毡瓦屋面检验批质量验收记录表GD2404013 (516)3.金属板材屋面检验批质量验收记录表GD2404014 (517)4.细部构造检验批质量验收记录表GD2404015（同GD2404004）（五）隔热屋面工程1.架空屋面检验批质量验收记录表GD2404016 (518)2.蓄水、种植屋面检验批质量验收记录表GD2404017、GD2404018 (519)五、建筑给水、排水及采暖工程（一）室内给水系统工程1.室内给水管道及配件安装工程检验批质量验收记录表GD2405001 (520)。

预应力筋用锚具、夹具和连接器检测实施细则

一依据标准GB/T14370-2000《预应力筋用锚具、夹具和连接器》二设备仪器游标卡尺或螺旋测微器、洛氏硬度计三试验方法及步骤1 外观检查1.1检查方法表面有无裂缝，用肉眼进行观察。

进行尺寸检验，可用游标卡尺或螺旋测微器。

1.2结果判定如果表面无裂缝，影响锚固能力的尺寸符合设计要求，应判为合格；如此项尺寸有1套超过允许偏差，则应另取双倍数量重做试验；如仍有1套不符合要求，则应逐套检查，合格者方可使用。

如发现1套裂纹，应对全部产品进行逐套检查，合格者方可使用。

2 硬度试验下面以HR-150A型洛氏硬度计为例说明硬度试验的步骤。

2.1试验前的准备工作被测试件的表面应平整光洁，不得带有污物、氧化皮、凹坑及显著的加工痕迹，试件的支承面和试台应清洁，保证良好结合，试件的厚度应大于10倍的压痕深度。

根据试件的形状，尺寸大小来选择合适的试台，试件如异形，则可以根据具体的几何形状自行设计制造专用夹具，使硬度测试具有标准的示值。

2.2实验过程根据实验的技术要求选择标尺。

将压头安装在测杆孔中，贴紧支撑面，把压头紧固螺钉略为拧紧，将试件放在试台上。

顺时针转动旋轮，升降丝杆上升，压头与试件接触时，升速度要缓慢平稳。

表盘上小指针从黑点移到红点，此时大指针转过三圈至零件±5HR分度处，这时，停止试验力施加。

微调表盘对准零件。

将加卸试验力手柄缓慢向后推，保证主实验力在4~6s内平稳的向前拉，卸除主试验力，保持初试验力，从相应的标尺刻度上立即读取硬度示值下降试台，一次试验循环结束。

如需要继续试验则可按上述顺序操作。

2.3结果判定每个零件测试3点，当硬度值符合设计要求的范围时应判为合格；如有1个零件不合格，则应另取双倍零件重作实验；如仍有 1个零件不符合要求，则应逐个检查，合格者方可使用。

3 静肋锚固性能试验3.1试验过程试验用的预应力筋锚具、夹具或连接器组装件应由全部零件和预应力筋组装而成。

组装时不得在锚固零件上添加影响锚固性能的物质，如金刚石、石墨等（设计规定的除外）。

预应力筋用锚具夹具和连接器检测

3．常规检测项目及抽样方法
(1)常规检测项目有外观、硬度和静载锚固性能试验。 (2)同一类产品，同一批原材料，用同一种工艺一次投料生产的产品为一组批。每个抽检组批不得超过1000套。外观检查抽取10％，且不少于10 套。对其中有硬度要求的零件做硬度检验，硬度检验抽取5％。静载锚固性能检验抽取3套试件的锚具、夹具或连接器。 (3)疲劳试验、周期荷载试验及辅助性试验各抽取 3套试件。
QVM15L（QVM13L）型联接器
预应力筋：在预应力结构中用于建立预加应力的单根或成束的预应力钢丝、钢绞线或钢筋。有粘接预应力筋是和混凝土直接粘结的或是在张拉后通过灌浆使之与混凝土粘结的预应力筋；无粘结预应力筋是用塑料、油脂等涂包的预应力筋，可以布置在混凝土结构体内或体外，且不能与混凝土粘结，这种预应力筋的拉力永远只能通过锚具和变向装置传递给混凝土。预应力筋——锚具组装件：单根或成束预应力筋和安装在端部的锚具组合装配而成的受力单元。
四、试验方法
（一）一般规定 1、试验用的预应力筋——锚具、夹具或连接器组装件应由全部零件和预应力筋组装而成。束中各根预应力筋应等长平行，其受力长度不应小于3m。对于预应力筋在锚具夹持部位不弯折的组装件(全部锚筋孔均与锚板底面垂直)，可以不安装束口状的锚下垫板 (见图4-40)；如预应力筋在锚具夹持部位有偏转角度(部分锚筋孔与锚板底面有倾斜角)而必须使预应力钢材在某个位置弯折时，可以在此处安装轴向可移动的偏转装置(如钢环或多孔梳子板等参见图4-41之件号7)。当对组装件施加拉力时该偏转装置不应与预应力筋之间产生滑动摩擦。
三、检验规则
1 检验分类
锚具、夹具和连接器的检验分出厂检验和型式检验两类。出厂检验为生产厂在每批产品交货前必须进行的厂内产品质量控制性检验。型式检验为对产品全面性能控制的检验。新产品或老产品转厂生产的试制定型鉴定；正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时，定期或积累一定产量后，每2至3年进行一次检验；产品长期停产后，恢复生产时；出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出进行型式检验的要求时。

预应力筋用锚具夹具和连接器产品认证实施规则产品认证实施规则

百度文库- 让每个人平等地提升自我编号：03-022/CCPC(01)-2008交通产品自愿性认证实施规则预应力筋用锚具、夹具和连接器2008－12－16发布2008－12－16试行中交（北京）交通产品认证中心发布目录1 适用范围 (9)2 认证模式 (9)3 认证基本环节 (9)4 认证实施的基本要求 (10)4.1 认证委托 (10)4.2 产品检验 (11)4.3 初始工厂检查 (12)4.4 认证结果评价与批准 (13)4.5 获证后监督 (14)5 认证证书 (15)5.1 认证证书的保持 (15)5.2 认证产品的扩项 (15)5.3 认证证书的暂停、注销和撤销 (16)6 认证标志使用的规定 (16)6.1 准许使用的标志样式，见图2。

(16)6.2 加施方式 (16)6.3 加施位置 (16)7 认证收费 (16)预应力筋用锚具、夹具和连接器产品认证实施规则1适用范围本规则适用于对预应力筋用锚具、夹具和连接器产品认证。

2认证模式产品检验＋初始工厂检查＋获证后监督。

3认证基本环节认证实施的基本环节包括：认证委托、产品检验、初始工厂检查、认证结果评价与批准、获证后监督。

认证基本环节流程见图1。

委托方递交委托文件受理合格否产品检验初始工厂检查是是检查结果检查结果不合格不合格产品检验报告工厂检查报告合格合格评价与批准颁发认证证书获证后监督认证保持纠正或处理合格合格不合格不合格图1 认证基本环节流程图4认证实施的基本要求4.1认证委托4.1.1认证单元划分4.1.1.1预应力筋用锚具、夹具和连接器原则上按锚固方式的不同，划分认证单元。

具体单元划分详见附件1。

4.1.1.2功能相同（规格相同）、所用材料相同、适用的预应力钢材种类相同的同一类产品可作为一个认证单元。

4.1.1.3同一委托方、同一型号∕规格、不同地域（生产场地）生产的预应力筋用锚具、夹具和连接器为不同的认证单元。

4.1.2委托方必须具备的条件①委托方持有工商行政主管部门颁发的《企业法人营业执照》，经营范围应覆盖委托认证产品；②委托认证产品的质量应符合国家或行业颁布的产品标准或生产企业已明示的标准；③具备保证产品质量的固定生产场地、生产设备、工艺装备、计量器具和检测手段（见附件2），采用外协加工生产的企业应提供外协加工件出厂检验证明和进厂检验证明；④具有正确、完整的设计文件、原材料的质量证明文件、制造批次记录、性能检测记录，该类文件具有可追溯性；⑤具有保证正常生产和产品质量的专业技术人员、熟练技术工人以及检验人员；⑥应按照交通产品认证要求建立合理、有效的质量管理制度；⑦对申请认证的产品具备设计能力；⑧能正常批量生产，产品质量稳定，有足够的供货能力，具备售前、售后的优良服务和备品备件的供应；⑨符合国家法律、行政法规及有关政策规定的相关要求。

锚具、夹具检验要求

锚具、夹具和连接器检验要求
检验项目全项检验项目
及频次
抽检项目及频次质量要求项目频次项目频次
锚具、夹具、连接器
外观√
任何
新选
厂家
√同一种类、
同材料和同
一生产工艺
且连续进场
的预应力筋
用锚具、夹
具和连接
器，没1000
套为一批，
外观检验每
批抽检
10%，且不
少于10套；
硬度检验每
批抽检不少
于5%，且
不少于5
套；静载锚
固系数性能
试验每批抽
检一次（3
套）；锚板
强度每批抽
取3个样
品。

符合
GB/T14370
及
TB/T3193硬度√√
静载性能
（锚固效力
系数、极限
拉力总应
变）
√√
锚板强度√√
疲劳性能√
周期荷载性
能
√
锚口摩阻√
喇叭口摩阻√
预应力筋检验要求
检验项目全项检验项
目及频次
抽检项目及频
次
质量要求项目频次项目频次
预应力筋抗拉强
度
√
任何
新选
厂家
√同牌号、
同炉罐
号、同规
格、同生
产工艺、
同交货状
态的预应
符合
GB/T5223\GB/T5224
及GB/T20065
屈服荷
载
√√
弹性模
量
√
极限伸长率√√力筋30t
为一批。

松弛率√。
