皮带输送机类型及结构图片
皮带输送机
四、皮带运输机常见故障的分析与处理 1.皮带运输机皮带跑偏的处理 1.2安装调心托辊组 调心托辊组有多种类型如中间转轴式、四连杆式、立辊式 等，其原理是采用阻挡或托辊在水平面内 方向转动阻挡或 产生横向推力使皮带自动向心达到调整皮带跑偏的目的。一 般在皮带运输机总长度较短时或皮带运输机双向运行时采用 此方法比较合理，原因是较短皮带运输机更容易跑偏并且不 容易调整。而长皮带运输机最好不采用此方法，因为调心托 辊组的使用会对皮带的使用寿命产生一定的影响。
四、皮带运输机常见故障的分析与处理
1.皮带运输机皮带跑偏的处理 1.4 转载点处落料位置对皮带跑偏的影响 转载点处物料的落料位置对皮带的跑偏有非常大的影响， 尤其在两条皮带机在水平面的投影成垂直时影响更大。通常 应当考虑转载点处上下两条皮带机的相对高度。相对高度越 低，物料的水平速度分量越大，对下层皮带的侧向冲击也越 大，同时物料也很难居中。使在皮带横断面上的物料偏斜， 最终导致皮带跑偏。如果物料偏到右侧，则皮带向左侧跑偏 ，反之亦然。在设计过程中应尽可能地加大两条皮带机的相 对高度。在受空间限制的移动散料运输机械的上下漏斗、导 料槽等件的形式与尺寸更应认真考虑。一般导料槽的的宽度 应为皮带宽度的三分之二左右比较合适。为减少或避免皮带 跑偏可增加挡料板阻挡物料，改变物料的下落方向和位置。
3.异常噪音 3.3.改向滚筒与驱动滚筒的异常噪音 改向滚筒与驱动滚筒正常工作时噪音很小，发生异常噪 音时一般是轴承损坏，轴承座处发出咯咯响声，此时要析与处理
4.减速机的断轴 减速机断轴发生在减速机高速轴上。最 常见的是采用的减速机第一级为垂直伞齿轮轴的高速轴。发 生断轴主要有两个原因。 4.1.减速机高速轴设计上强度不够 这种情况一般发生在轴肩处，由于此处有过渡圆角，极 易发生疲劳损坏，如圆角过小会使减速机在较短的时间内断 轴。断轴后的断口通常比较平齐。发生这种情况应当更换减 速机或修改减速机的设计。

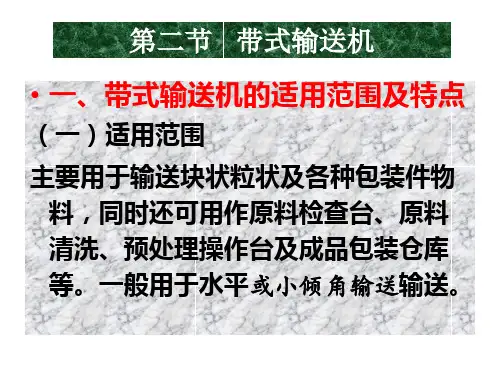

物料传送技术-第二节带式输送机
d)胶液冷粘缝纽法：接头强度可接近带自身的强度，也比较经 济，但是从实践来看，由于工艺条件比较难掌握，另外粘 合剂的质量对接头的影响非常大，所以不是很稳定。
（2）钢丝网状带
通常采用不锈钢材料制成。
在输送过程中需用水冲洗的物料，可选用 网状钢丝带即有眼的钢带（如水果碱洗去 皮机的输送带）。
（3）纤维编织带（布）带 常用的纤维编织带是帆布带。
特点:强度大、具有挠性好，能经受多次反复折 叠而不疲劳，抗冲击性好等特点。
适用:主要用于饼干成型前的面片和饼坯的输送， 如面片叠层、加酥辊压、饼干成型过程中均用 帆布作为输送带。目前配套国产饼干机的帆布 带宽度有500、600、800、1000、1200mm等几 种。 接缝常采用棉线和人造纤维线缝合。
滚筒
3、支承装置（机架和托辊）
（1）机架
机架是用来安装托辊 的。固定式输送机 的机架由H架，钢管 或槽钢组成，钢管 或槽钢用弹性柱销 或螺栓连接件架设 在H架支架上，组成 胶带输送机机架， 用于安装托滚。
（2）托辊
其功能是支承运输带及上面的物料，保证输送带 带平稳运行。
托辊的分类
A、按功用和位置分：
特点：外形尺寸小，有缓冲作用，但结 构复杂。
5．进料斗 要求：装载均匀、防止洒漏、冲击小。 结构：槽宽为带宽的2/3，槽壁尽量小倾斜，
使物料离开槽壁时的方向尽量与带的运动 方向接近（倾斜应稍大于槽壁的摩擦角）。
装料装置结构：由漏斗、导料槽和导板组成。
大块物料装料装置： 对未筛分的夹杂坚硬大块的物料，
２）、组成：它是由电动机、传动装置（减速器和联轴器，也有用带或 链的）和驱动滚筒等组成的。 闭式
由电机经蜗轮减速器或齿轮减速器传到主动轮上（多用）
(完整版)伸缩式皮带输送机组成结构
伸缩式皮带输送机组成结构伸缩式皮带输送机与普通的皮带输送机相比,其工作原理是一样的。
但在结构上有所区别,它增加了储带装置和收放皮带装置。
为什么叫可伸缩式皮带输送机呢？那是因为：当游动小车向机尾一端移动时,输送机皮带进入储带装置内，机尾回缩；反之则机尾延伸,因此具有可伸缩性，所以叫可伸缩胶带输送机。
在这里,我们将为大家介绍一下它的组成结构,包括机头传动装置、收放胶带装置、中间架以及上料装置、下料装置。
伸缩式皮带输送机分为固定部分和非固定部分两大部分，固定部分由机头传动装置、储带装置、收放胶带装置等组成;非固定部分由无螺栓连接的快速可拆支架、机尾等组成.（1)机头传动装置：由传动滚筒、减速器、液力联轴器、机架、卸载滚筒、清扫器组成。
机头传动装置是整个输送机的驱动部分，两台电机通过液力联轴器、减速器分别传递转距给两个传动滚筒，用齿轮传动时，应卸下一组电机、液力联轴器和减速器。
液力联轴器为YL-400型，它由泵轮、透平轮、外壳、从动轴等构成，其特点是泵轮侧有一辅助室，电机启动后，液流透过小孔进入工作室，因而能使负载比较平衡地启动而电机则按近于坚载启动，工作时壳体内加20号机械油，充油量为14m3，减速器采用上级齿轮减速，第一级为圆弧锥齿轮，第二、第三级为斜齿和直齿圆柱齿轮，总传动比为25。
564，与SGW—620/40T型刮板输送机可通用互换，减速器用螺栓直接与机架连接.卸载端和头部清扫器，带式逆止器，便于卸载,机头最前部有外伸的卸载臂，由卸载滚筒和伸出架组成，滚筒安装在伸出架上，其轴线位置可通过轴承两侧的螺栓进行调节，以调整输送带在机头部的跑偏，在卸载滚筒的下部装有两道清扫器，由于清扫器刮板紧压在胶带上,故可除去粘附着的碎煤，带式逆止器以防止停车时输送带倒转。
（2）收放胶带装置：位于张紧绞车的后部，它由机架、调心托辊、减速器、电动机、旋杆等组成，其作用是将胶带增补到输送机机身上或从输送机机身取下，机架的两端和后端，各装一旋杆，当增加或减少胶带时用以夹紧主胶带,调心托辊组供卷筒收放胶带时导向,工作时将卷筒推进机架的一端用尾架顶起，另一端顶在减速器出轴的顶尖上，开动电动机通过减速器出轴的拨盘带动卷筒，收卷胶带，放出胶带,放出胶带时不开电机由外拖动卷筒反转，在不工作时活动轨可用插销挂在机架上，以缩小宽度,在活动轨上方应设置起重装置悬吊卷筒,巷道宽度可视具体情况适当拓宽，以利胶带收入时操作。
带式输送机概述-PPT
图1 带式输送机工作原理
带式输送机组成示意图 1 —尾部改向滚筒;2—导料槽;3—中间架;4—输送带;5—下托辊组;6—上托辊组;7—拉紧装置; 8—驱动架;9—驱动滚筒;10—头部漏斗;11—驱动电机;12—联轴器;13—软起动装置;14—减速机
带式输送机
• 二、带式输送机的适用条件与特点
•
缺点：电动机散热条件差，工作时滚筒内部
发热，往往造成密封破坏、润滑油进入电机
而使电动机烧坏。
图9 行星齿轮传动油浸式电动滚筒
1—接线盒；2—支座；3，11—端盖；4，12—法兰轴；5— 电动机；6，15—太阳轮；7，13—内齿圈；8，14—行星轮； 9—行星架；10—浮动齿套
2．改向滚筒
作用：改变输送带的运行方向，也有用 于压紧输送带，使之在某一滚筒上保持 一定围包角度。
3 跑偏保护
跑偏传感器分别位于输送机机头和机尾部两侧的机架 上。跑偏传感器轴辊在无跑偏状态时，轴辊与皮带边缘 线正交，两者间距离约5cm。当皮带跑偏时，迫使轴辊 发生偏移。当轴辊摆动角度大于25°，发出预警信号； 当角度大于35 °，发出故障报警并停车。
4 烟雾和超温保护
当带式输送机因机械摩擦而引起烟雾或其它因素引起的 烟雾或火灾时，烟雾保护装置及时报警和停止输送机。
• 1-紧绳装置；2-钢丝绳；3-下托辊； • 4-铰接槽型托辊；5-分绳架；6-中间吊架
• 4．钢绳芯带式输送机
• 又称强力带式输送机，主要用于平硐、 主斜井、大型矿井的主要运输巷道及地面， 作为长距离、大运量的运煤设备。其特点 是：用钢丝绳芯胶带替代了普通胶带，胶 带强度大，可满足大运量、长距离、大功 率的运输需求。
度和运输距离变化也较快，这就要求顺槽运输设备能够快
带式输送机的工作原理与结构
宁夏工业职业职业学院矿用带式输送机（培训教案）姓名：闫旭时间：2011年1月矿用带式输送机基础知识本章学习要点：一、带式输送机的工作原理二、带式输送机结构三、带式输送机安全运行保护装置四、带式输送机操作工安全操作规程五、带式输送机胶带跑偏调试方法胶带式输送机俗称“皮带机”，是以胶带、塑料带和化纤带作为承载物料和牵引工件的输送机械，是煤矿机械化采煤工作面顺槽中的主要运煤设备，可伸缩胶带输送机最大的优点是随工作面的推进，可以灵活伸缩。
该输送机也用于掘井工作面的运输作业，因此，正确操作胶带输送机对提高工作面的产量至关重要。
在煤矿井上、下和其他许多地方得到了广泛的应用。
它也是连续式输送原煤机械中应用最广泛的一种重要设备。
一、其优点如下：1、结构简单，安全可靠。
2、使用范围广，输送能力大。
3、对线路适应性强、运距长可以一点或多点受料，一点或多点卸料。
4、工作时噪音低。
5、基建投资少，营运费用低。
二、安装方式：可分为固定式、移动式、机架可伸缩式三种三、输送机的工作原理胶带绕过卸载滚筒和改向滚筒经驱动滚筒至机尾滚筒，形成一个无极的环形带，上下两股胶带分别支撑在上下托辊上。
拉紧装置使胶带获得一定的张紧力。
物料经机尾的装料口落到上部胶带上，随胶带运行至端部卸载。
工作时驱动滚筒和减速器与电机相连接，通过电机的驱动，靠胶带与驱动滚筒间的磨檫力带动胶带运动，从而实现输送功能。
四、带式输送机结构1、驱动装置1）电动机、2）联轴器、3）减速器、4）制动器（电磁闸瓦式）、5）逆止器（滚柱逆止器）。
6）驱动滚筒和导向滚筒。
2、输送带即使承载部件，又是牵引部件。
3、托辊（槽形托辊<上>、平形托辊<下>、缓冲托辊<落料点>、调心托辊<上下都有，自动调整皮带跑遍用>）。
4、支架5、张紧装置（螺杆式拉紧装置、重锤拉紧装置、固定绞车拉紧装置、自动液压拉紧装置、四种）。
将输送带张紧，使输送带与驱动滚筒具备足够的摩擦力，使两滚筒间的输送带控制在一定的扰度范围内，从而使带式输送机正常运转。
煤矿井下带式输送机
煤矿井下带式输送机定义：带式输送机(belt conveyer)又称胶带输送机，俗称输送设备广泛应用于家电、电子、电器、机械、烟草、注塑、邮电、印刷、食品等各行各业，物件的组装、检测、调试、包装及运输等。
线体输送可根据工艺要求选用：普通连续运行、节拍运行、变速运行等多种控制方式；线体因地制宜选用：直线、弯道、斜坡等线体形式。
输送设备包括：皮带输送机也叫带式输送机或胶带输送机等，是组成有节奏的流水作业线所不可缺少的经济型物流输送设备。
皮带机按其输送能力可分为重型皮带机如矿用皮带输送机，轻型皮带机如用在电子塑料，食品轻工，化工医药等行业。
皮带输送机具有输送能力强，输送距离远，结构简单易于维护，能方便地实行程序化控制和自动化操作。
运用输送带的连续或间歇运动来输送100KG以下的物品或粉状、颗状物品，其运行高速、平稳，噪音低，并可以上下坡传送。
一、分类带式输送机根据用途可分为：重型皮带输送机和轻型皮带输送机。
根据结构形式可分为：槽形皮带输送机和平板型皮带输送机。
二、说明带式输送机是一种摩擦驱动以连续方式运输物料的机械。
主要由机架、输送带、托辊、滚筒、张紧装置、传动装置等组成。
它可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。
它既可以进行碎散物料的输送，也可以进行成件物品的输送。
除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。
胶带输送机又称皮带输送机，输送带根据摩擦传动原理而运动，适用于输送堆积密度小于1.67/吨/立方米，易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料，如煤、碎石、砂、水泥、化肥、粮食等。
胶带输送机可在环境温度-20℃至+40℃范围内使用，被送物料温度小于60℃。
其机长及装配形式可根据用户要求确定，传动可用电滚筒，也可用带驱动架的驱动装置。
三、适用范围可以用于水平运输或倾斜运输，使用非常方便，广泛应用于现代化的各种工业企业中，如：矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中。
皮带输送机的主要部件及作用
皮带输送机的主要部件及作用
皮带输送机的各个组成部分：
1、输送带：用于传递牵引力和承放被运货物，一般采用橡胶带或者塑料带；
2、支承托辊：支承输送带及带上的物料，减小输送带的垂度，使输送带稳定运行；
3、驱动装置：皮带输送机的驱动装置的组成一般包括电动机、联轴器或液力耦合器、减速器、传动滚筒等，有倾斜段的输送机还需要根据需求配置制动器或逆止器。
4、制动装置：在重载停机的情况下，为避免倾斜向上的输送机输送带在运输物料的重量作用下发生反向运动，导致反向倒流，应该根据具体情况于驱动装置处设置制动装置。
常见的有滚柱逆止器、带式逆止器、瓦块式制动器等。
5、张紧装置：张紧装置的作用是使输送带保持必要的初张力，以避免在传动滚筒上打滑，并保证两托辊间输送带有合适的悬垂度。
张紧装置在结构类型上有固定式、重锤式和自动式三类。
6、改向装置：一般都在皮带输送机的尾部，通过不同角度的转变，来降低皮带的运输压力。
皮带输送机的六个主要组成部分相互合作，共同推动设备的正常运转，无论是哪一个环节出现故障都会对设备的正常运转造成影响，在日常的使用中应该好各个组成部分的养护。
皮带输送机机的组成
皮带输送机机的组成
部分
皮带输送机由主机、皮带轮、支撑轮、传动机构、控制机构等部件组成。
1. 主机：是皮带输送机的主要结构，由框架、支架等部件构成，主要作用是支承其他部件，安装在运行的地面上。
2. 皮带轮：是皮带输送机的重要部件，由外直径大内直径小的轮子组成，主要作用是支撑和带动皮带的运行。
3. 支撑轮：由外直径小内直径大的轮子组成，主要作用是支撑皮带的运行。
4. 传动机构：由电机、减速机、蜗轮蜗杆等部件组成，主要作用是将机械能转化为皮带的运动能。
5. 控制机构：由控制器、开关、传感器等部件组成，主要作用是控制皮带输送机的启停及各种特性参数的设定。
带式输送机的结构及各部分作用
带式输送机的结构及各部分作用带式输送机是以胶带作为牵引机构和承载机构的摩擦传动连续动作式输送设备，在煤矿井下和地面生产系统中广泛应用。
这是因为它和刮板输送机比较，有以下四个优点：1.输送量大，一般可达200~400t/h，大型的可达1000t/h。
2.单机水平铺设长，一般可达300~800m，强力皮带输送机可铺设4000m以上。
3.运行阻力小，耗电量低，对煤块的破碎小。
4.运行噪声小，机体重量轻。
皮带运输机可用于水平以及向上运输不超过18°，向下运输不超过15°的范围内。
但也有缺点：1.安装技术标准要求高。
2.胶带易磨损。
3.坡度不能太大，不能弯曲。
4.不能运送高温和水荷载。
一、机头部机头部包括传动装置、卸载装置、皮带清扫装置和皮带张紧装置四个部分。
（一）传动装置这部分的作用，是把电动机的转矩通过传动滚筒传递给皮带，使皮带连续运行。
这部分包括：电动机、联轴器、减速器和主动滚筒。
其驱动方式有单电动机驱动和双电动机驱动。
如用单电动机驱动，在两个主动滚筒的轴端装一对传动比为1的联动齿轮；如用双电动机驱动，要把这两个齿轮卸下来。
1.电动机：为整个输送机提供动力，其输出轴通过弹性联轴器与液力耦合器泵轮联接；液力耦合器的透平轮（涡轮）与减速器输入轴联接。
2.减速器：是将电动机的高转速减少为驱动滚筒所要求的的低转速，其输出轴通过联轴器与驱动滚筒联接。
3.传动滚筒：也叫驱动滚筒，是带式输送机传递牵引胶带运行的重要执行部件，为了增加与胶带的摩擦力，将滚筒的外表面包成花纹状胶层。
（二）卸载装置为了便于卸载，机头前端装有外伸的卸载架。
卸煤滚筒就安装在卸载架上。
（三）皮带清扫装置卸去煤后，皮带表面还会粘附有一些细碎的煤屑。
为了防止这些东西进入滚筒，影响传动或把皮带损坏，在卸煤滚筒的下部还装有刮板式清扫装置，用以清扫皮带。
二、机身部机身部由机架、托辊架、托辊、调心（偏）托辊架、调心（偏）托辊等组成。
机架的作用是用来安装固定上、下层托辊架和上、下层调心（偏）托辊架。
矿用带式输送机
序号
1 2 3 4 5 6
7 8
9 10 11 12 13
胶带输送机的技术特征
项目
输送量
输送机长度
带速
带宽
储带长度
型号
Байду номын сангаас
主电动机
功率 转数
电压
液力耦合器（阻燃液）
功率
自动张紧
张紧力
平均绳速
传动滚筒直径
卸载滚筒
改向滚筒直径
托辊直径
缓冲托辊直径
单位
t/h m m/s mm m
kw r/min
v
kw KN m/min mm mm mm mm mm
液力耦合器的优点
减速器
带式输送机用的减速器，有圆柱齿轮减速器 和圆锥圆柱齿轮减速器。
►适用条件：圆柱齿轮减速器的传动效率高，但 要求电机轴与输送机垂直，因而驱动装置占地宽 度大，井下使用时需加宽硐室，若把电机布置在 输送带下面，会给维护和更换带来困难。所以， 用于采区巷道的带式输送机应尽量来用圆锥一圆 柱齿轮减速器，使电机轴与输送机平行。
头卡在机架的支座上。
（3）调心托辊:
调心托辊多用在固定式带式输送机上。因该 种输送机的调心托辊是固定在会转动的支架 的当输送带跑偏时，跑偏侧的输送带调心托 辊向前偏转一定角度，另一侧的调心托辊向 后偏转一定角度，使输送带受到向中心移动 的力，使跑偏所谓输送带被纠正过来。
（4）缓冲托辊:
缓冲托辊装在带式输送机的装载处，用以 缓和货载对输送带的冲击，从而保护输送带。 它与一般托辊相同，只是在套筒上套以若干 个橡胶圈。
绳架吊挂式和可伸缩带式输送机上。
（2）钢丝绳芯输送带：此输送带是用钢丝绳做 带芯（以承受拉力），外面覆盖橡胶制成的强
第四节 特种带式输送机 一、钢丝绳牵引带式输送机
由于圆管式胶带输送机物料形成封闭运输，因而减少了 环境污染，占地面积也小了，并能任意转弯和增大物料 运输角度。因此，它有着突出的优点，我国已生产这种 产品，国外目前已有二十多个国家使用，是很有发展前 途的一种新型运输设备。
四、大倾角带式输送机
大倾角输送机能在超临界角度的情况下运送物料。 通常用下面几种措施使物料不下滑也不向外撒料：
五、气垫带式输送机
气垫带式输送机是山世纪70年代年代首先在荷兰研 制成功的一种新型连续输送设备。目前，美国、英 国、日本、俄罗斯等国都在研制生产这种输送设备， 并广泛应用于煤炭、化工、粮食等部门输送各种散 状物料。
（一）气垫带式输送机的特点
气垫带式输送机是将通用带式输送机的支承托辊去掉，改用设 有气室的盘槽。由盘槽上的气孔喷出的气流在盘槽和输送带之 间形成气膜，变通用带式输送机的接触支承为形成气膜状态下 的非接触支承，从而显著地减少了摩擦损耗，理论和实践证明： 气垫带式输送机有效地克服了上述通用带式输送机的缺点，具 有下述特性：
中间多驱动带式输送机
三、圆管式胶带输送机
圆管式胶带输送机是用托辊逐渐把胶带逼成管形， 其他部分如滚筒、张紧装置、驱动装置和普通胶带输 送机的结构相同。其结构原理如图
从尾部滚筒到皮带卷成管 形这段距离称为过渡段， 加料口一般设在过渡段之 间，在过渡段后胶带变成 圆管形。在输送段皮带同 物料一起稳定运行。当达 到卸料区段后，胶带同物 料一起又从圆管形变成槽 形，而到头部滚筒胶带变 为平形。在空段（或称回 程段）也是如此。有的圆 管式运输机上部是圆管形， Nhomakorabea部是平形。
（一）增加物料对输送带表面的摩擦力
我国从1960年就开始研制花纹输送带，这种花纹输送带曾在煤炭、 冶金、化工和粮食等部门使用。
1皮带输送机的构造及工作原理
1皮带输送机的构造及工作原理一、皮带输送机的构造皮带输送机是一种常用的物料输送设备，由驱动装置、滚筒、支撑架、输送带和输送带张紧装置等组成。
1.驱动装置：驱动装置一般由电机、减速器、耐磨橡胶联轴器、联轴器保护罩等组成。
电机通过减速器带动轴上的滚筒旋转，从而将输送带带动起来。
2.滚筒：滚筒是输送带的主动部件，一般由金属制成，包括驱动滚筒和被动滚筒。
驱动滚筒位于输送带的尾端，被动滚筒位于输送带的头端，用于支撑并转动输送带。
3.支撑架：支撑架用于支撑输送带和滚筒。
支撑架的设计和安装对输送带的运输效果和寿命有重要影响，一般采用钢结构，可以根据需求进行调整。
4.输送带：输送带是输送物料的关键部件，多为橡胶材质，也有尼龙、聚酯纤维等材质。
输送带的宽度、厚度和强度根据输送物料的重量和尺寸来确定，一般由多层帆布或钢丝绳制成。
5.输送带张紧装置：输送带张紧装置用于调整和保持输送带的张力，防止输送带松弛或滑动。
常见的张紧装置有滑动张紧装置、重锤张紧装置和液压张紧装置等。
二、皮带输送机的工作原理皮带输送机通过输送带将物料从一个点输送到另一个点。
工作原理如下：1.起动：首先开启驱动装置，电机通过减速器带动驱动滚筒旋转。
驱动滚筒的旋转将输送带带动起来。
2.加载物料：物料被放置在输送带上，可以手动投料或通过其他装置进行装载。
3.输送：输送带运行时，驱动滚筒的旋转使得输送带向被动滚筒方向移动。
物料随着输送带的运行被推动，从起点输送到终点。
4.卸料：当输送带到达终点时，物料从输送带上卸下。
卸料方式可以是物料滑落、翻转或通过其他装置实现。
5.停止：完成输送任务后，关闭驱动装置，停止输送带的运行。
值得注意的是，皮带输送机的输送速度可以根据需要进行调整，驱动装置的转速和输送带的宽度、张力等参数可以相应改变，以适应不同物料的输送要求。
总结：皮带输送机以其可靠性高、输送距离长、输送量大等优点广泛应用于各个行业。
其主要构造由驱动装置、滚筒、支撑架、输送带和输送带张紧装置等组成。
带式输送机
装置，可实现人工上料，自动下料 送掘进落下的煤、矸石
。通过专门设计的控制电路，能方
下胶带用来向掘进
便实现高、低速运行的转换。
工作面运送支护材料
.
双速双运可伸缩带式输送机
.
(六)钢丝绳牵引带式输送机
钢丝绳牵引带式输送机是一种强力带式 输送机，在我国煤矿斜井中曾广泛应用。
特点：以钢丝绳作为牵引机构，胶带只 起承载作用，不承受牵引力。
第三章 胶带输送机
第一节 概述
.
第一节 概述
（一）胶带输送机的组成及工作原理 1、组成 2、工作原理
.
一胶带输送机的组成及工作原理
1带式输送机的基本组成部分是：输送带、托辊 驱动装置(包括传动滚筒)、机架、拉紧装置和清扫装 置。
2.工作原理:输送带绕经传动滚筒和改向滚筒、 拉紧滚筒接成环形，拉紧装置给输送带以正常运行所 需的张力。工作时，驱动装置驱动传动滚筒，通过传 动滚筒与输送带之间的摩擦力带动输送带连续运行， 装到输送带上的物料随它一起运行到端部卸出，利用 专门的卸载装置也可在中间部位卸载。
.
绳架吊挂式带式输送机
• 特点：吊挂于巷道顶板上，机身高度可调节，不 受底板底鼓的影响
• 型号：SPJ-800型
带宽/mm 输送机
带式 绳架式
.
SPJ-800型吊挂式胶带输送机传动系统
.
(三)可伸缩带式输送机
应用：采区平巷，巷道掘进的专用运输设备
.
.
.
.
大煤用 型设于 矿备长 井（距 ）平离
钢丝绳牵引带式输送机示意图如图所示 。
.
.
17
18
图3-33 钢丝绳牵引带式输进机
1－钢丝绳驱动装置；2－摩擦绳轮；3－导向绳轮；4－牵引钢丝绳；5－转向绳轮组；6－分绳轮 7－卸载斗；8－卸载滚筒；9－中间托绳轮；10－装载装置；11－机械保护装置； 12－输送带张紧车；13－输送带张紧滚筒；14－钢丝蝇张紧蝇轮；15－钢丝绳张紧车；
皮带运输机结构简介
皮带运输机
(2)车式拉紧装置 车式拉紧装置有等边角钢与型钢组焊成的
支架及拉紧小车两部分组成，适用于功率较大、 长度大于300m的输送机。
(3)螺杆式拉紧装置 螺杆式拉紧装置主要由丝杆与螺母总成及
座板、轨道组成。这种拉紧装置行程短，适用 于30m以下的短皮带机使用。
九、清扫装置、下料装置（不再详细讲解）
逆止器是提升运输设备上的安全保护装置，能防设备停机后因负荷自重力的作用而逆转。适用于提升带式输送机、 斗式提升机、刮板提升输送机等有逆止要求的设备。
逆止器是一种特殊用途的机械式离合器，分为带式逆止器、滚柱式逆止器和楔块式逆止器三种。
皮带运输机
（1）带式逆止器 带式逆止器的结构如图所示，皮带正常运行时，逆止带在回程皮带的带动下放松，不影响皮带运行；当皮带停车发
皮带运输机
（4）逆止器的使用和维护 1、逆止器的安装应在电动机的转向确定之后方可进行。如果安装方向相反，会导致严重故障。 2、安装中要注意彻底清除毛刺、洗净、擦干并均匀涂上润滑用的机油，严禁硬敲和强行装配。 3、逆止器应采用适量的润滑油或2号锂基润滑脂进行润滑。 4、最初工作100h之后，就应该进行第一次换油。在非常脏的环境，应在1000h之后进行第二次换油，换油可与检查传 动齿轮同时进行。 5、逆止器工作二年后，应拆开清洗，检查和更换轴承和楔块装配的润滑脂，检查内容主要包括弹簧有无脱落及损坏， 楔块、内圈和外圈有无裂纹，楔块的摆动及轴承的运转是否灵活等。若出现上述缺陷，应立即更换。
皮带运输机
第一节 皮带输送机的结构和原理
一、皮带输送机的布置形式 （1）布置种类
皮带输送机可以用来水平或倾斜方向输送物料。根据皮带输送机安装地点及空间的不同，皮带输送 机的布置形式有以下4种： 1、水平布置方式
（完整版）带式输送机的设计（全套图纸）
（完整版）带式输送机的设计（全套图纸）⽬录摘要 ................................................................................................................... 错误!未定义书签。
Abstract............................................................................................................. 错误!未定义书签。
1绪论 .. (2) 2带式输送机概述 (3)2.1 带式输送机的应⽤ (3)2.2 带式输送机的分类 (3)2.4 带式输送机的⼯作原理 (4)2.5 带式输送机的结构和布置形式 (6)2.5.1 带式输送机的结构 (6)2.5.2 布置⽅式 (6)3 带式输送机的设计计算 (7)3.1 已知原始数据及⼯作条件 (7)3.2 计算步骤 (8)3.3传动功率计算 (10)3.4.1 传动轴功率计算 (10)3.5 输送带张⼒计算 (12)3.5.1 最⼤张⼒计算及输送带材料选择 (12)3.5.2 输送带不打滑条件校核 (13)3.5.2 输送带下垂度校核 (14)3.5.3 各特性点张⼒计算 (14)3.8 拉紧⼒计算 (16)4 驱动装置的选⽤与设计 (16)4.1 电机的选⽤ (17)4.2.1 传动装置的总传动⽐ (17)4.2.3 联轴器 (17)5 带式输送机部件的选⽤ (20)5.1 输送带 (20)5.1.1 输送带的分类： (21)5.1.2 输送带的连接 (22)5.2 传动滚筒 (23)5.2.1 传动滚筒的作⽤及类型 (23)5.2.2 传动滚筒的选型及设计 (23)5.3 托辊 (24)5.3.1 托辊的作⽤与类型 (24)5.3.2 托辊的选型 (26)5.6拉紧装置 (27)5.6.1 拉紧装置的作⽤ (27)5.6.2 张紧装置在使⽤中应满⾜的要求 (27)5.6.3 拉紧装置在过渡⼯况下的⼯作特点 (28)5.6.4 拉紧装置布置时应遵循的原则 (28)5.6.5 拉紧装置的种类及特点 (28)6其他装置 (31)6.1 给料装置 (31)6.2 卸料装置 (31)6.3清扫装置 (32)7 电⽓及安全保护装置 (33)结论 (34)参考⽂献 (36)摘要本次毕业设计是关于矿⽤固定式带式输送机的设计。
DTII型固定式带式输送知识机-(1)1
1.用途、特点、使用范围1.1.DTⅡ型固定式带式输送机是通用型系列产品，是有棉帆布、尼龙、聚酯帆布及钢绳芯输送带作曳引构件的连续输送设备，可广泛用于煤炭、冶金、矿山、港口、化工、轻工、石油及机械等行业，输送各种散状物料、成件物品。
带式输送机具有运量大，爬坡能力高，运营费用低，使用维护方便等特点，便于实现运输系统的自动化控制。
1.2.输送物料的松散密度为500~2500kg/m3,输送块度见表12.整机的典型布置3.1.DTⅡ型带式输送机的典型布置见图1。
3.2.带式输送机的整机由以下主要部件组成，输送带、驱动装置、滚筒、托辊、拉紧装置、机架、漏斗、导料槽、清扫器、卸料槽等见图2，部件分类代码见表3。
图1 带式输送机典型布置图2 带式输送机整机结构1—头部漏斗；2—机架；3—关部清扫器；4—传动滚筒；5—安全保护装置；6—输送带；7—承载托辊；8—缓冲托辊；9—导料槽；10—改向滚筒；11—螺旋拉紧装置；12—尾架；13—空段清扫器；14—回程托辊；15—中间架；16—电动机；17—液力偶合器（高速轴联轴器）；18—液压制动器；19—减速器；20—低速轴联轴器；21—下运制动器部件图号DTⅡ□□□□□□□□性能参数代码部件规格代码部件类型代码部件分类代码产品规格代码（带宽）型号D—带式输送机T—通用型Ⅱ—新系列4．部件概述3.1输送带是曳引和承载物料的主要构件，DTⅡ型系列采用普通型橡胶式其它材质的输送带，选用时可根据张力大小采用棉帆布带，聚脂帆布带，尼龙帆布带及钢绳芯输送带，输送机其它部件设计满足各种帆布带和钢绳芯输送带st630~st2000N/mm强度的要求。
4.1.1输送带的联接：一般应采用硫化连接，接头方式及接头长度应由输送带生产厂提供。
4.2 驱动装置. 由调速电机、减速器、高速轴联轴器或液力偶合器、液压推杆制动器、下运制动器、低速轴联轴器及逆止器组成驱动单元，固定在驱动架上，驱动架固定在地基上。
