聚乙烯和聚丙烯原料的区别

聚乙烯和聚丙烯原料的区别

——由塑米城分享

生产工艺上聚乙烯和聚丙烯原料是比较相似的，都可以用来做塑料薄膜、塑料管材、注塑产品等，很多情况下我们发现两种原料在性质及用途上有很大的相似性。其实，聚丙烯和聚乙烯原料在运用上还是有很多不同点，塑米小编给您分享下聚乙烯和聚丙烯的性能特点。

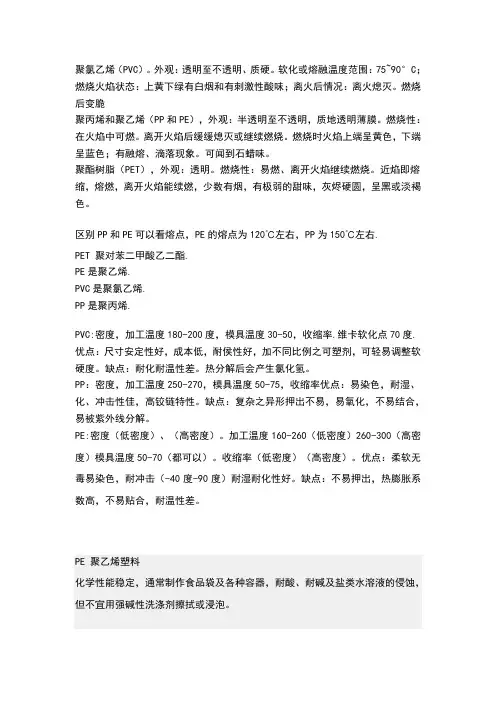

热性能

从耐热角度来分析，聚丙烯的耐热性要高于聚乙烯，制品能在100℃以上温度进行消毒灭菌，在不受外力的条件下，150℃也不变形。脆化温度为-35℃，在低于-35℃会发生脆化，耐寒性不如聚乙烯。因此如果制品需要在低温环境中使用，还是要尽量选择聚乙烯作为原材料。一般冷藏食品所用托盘都是有聚乙烯原料制作。对于聚丙烯玻璃化温度的报道值有一18qC, 0qC, 5℃等，这也是由于人们采用不同试样，其中所含晶相与无定形相的比例不同，使分子链中无定形部分链长不同所致。聚丙烯的熔融温度比聚乙烯约提高40一50%，约为164一170℃, 100%等规度聚丙烯熔点为176℃。在生活中我们会发现“5”号聚丙烯餐盒常被用于微波炉中加热食品（微波炉加热的一般温度在100-140℃），而聚乙烯因耐热性差是不可以作为微波炉用塑料的，包括餐盒、保鲜膜。同样，在普通包装膜领域，聚乙烯的包装袋更适合于在90℃以下使用，而聚丙烯包装袋在相对高的温度下使用也可以。

力学性能

从刚性、拉伸强度角度分析，聚丙烯的结晶度高，结构规整，因而具有优良的力学性能。聚丙烯主要特点是密度小，力学性能优于聚乙烯，但在塑料材料中仍属于偏低的品种，其拉伸强度仅可达到30 MPa或稍高的水平。聚丙烯已经逐渐展开了与工程塑料（PA/PC）的竞争，广泛运用于电子电器、汽车领域。同时由于聚丙烯拉伸强度高，进而抗弯曲性好，被称为“百折胶”，对折弯曲100万次被弯处不变白，这也为我们辨别聚丙烯制品提供了线索，同时成为制品再回收分类的隐性标志。等规指数较大的聚丙烯具有较高的拉伸强度，但随等规指数的提高，材料的冲击强度有所下降，但下降至某一数值后不再变化。

柔韧性能

从柔韧性角度来分析，聚丙烯虽然强度较高，但是柔韧性较差，技术角度讲也就是抗冲击性能差。所以在用来做膜产品的时候，它的应用领域与聚乙烯的应用领域还是有差别的，聚丙烯薄膜更多的用作表面包装的印刷。而在管材方面，也很少用简单的聚丙烯进行生产，需要用到交联聚丙烯，也就是常见的PPR管。因为普通聚丙烯抗冲击性较差，容易破裂，所以在实际应用在要加入抗冲击改性剂，在保险杆等应用中都要使用助剂来改善抗冲击性。

特点

聚丙烯的耐老化性要弱于聚乙烯，聚丙烯的结构和聚乙烯类似，由于其存在一个甲基构成的侧支链，所以更易在紫外光和热能作用下氧化降解。生活中最容易老化的聚丙烯制品就是编织袋，长时间在太阳下照射编织袋很容易破裂。虽然聚乙烯耐老化性虽然高于聚丙烯，但相较于其它原料，它的这种性能也不是特别的突出，因为在聚乙烯分子中含有少量双键和醚键，其耐候性不好，日晒、雨淋也会引起老化。
