管道代号编号规则及含义

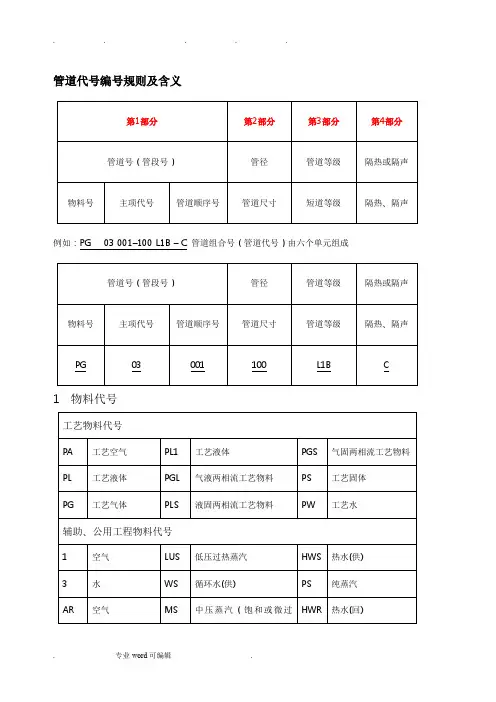

管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规》（HGJ8-87）的规定，按照《化工工艺设计施工图容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：

PG 03 001–100 L1B - C

（1）（2）（3）（4）（5）（6）

管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；

（5）管道等级；（6）隔热或隔声代号。

（1）物料代号

（2）主项代号

按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。特殊情况下允许以主项代号作为主项编号。

（3）管道顺序号

相同类别的物料在同一主项以流向先后为序，顺序编号，采用三位数字，从001～999。

（4）管道尺寸

一般标注公称尺寸，以mm为单位，只注数字，不注单位。

（5）管道等级

管道等级号由下列三个单元组成：L 1 B

（1）（2）（3）

1）第一单元为管道的公称压力（MPa）等级代号，用大写英文字母表示。A～K用于ANSI标准压力等级代号（其中I、J不用），L～Z用于国标准压力等级代号（其中O、X不用）。常用的国标准压力等级代号：

L——1.0MPaM——1.6MPaN——2.5MPaP——4.0MPa

2）第二单元为顺序号，用阿拉伯数字表示，由1开始。

*管道等级表的格式见《化工工艺设计施工图容和深度统一规定》

转帖

压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

——特种设备安全监察条例国务院令第373号

压力管道设计类别、级别的划分：

（一）长输管道为GA类，级别划分为：

1.符合下列条件之一的长输管道为GA1级：

(1)输送有毒、可燃、易爆气体介质，设计压力P＞1.6MPa的管道；

(2)输送有毒、可燃、易爆液体介质，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN≥300mm的管道；

(3)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道；

2．符合下列条件之一的长输管道为GA2级：

（1）输送有毒、可燃、易爆气体介质，设计压力P≤1.6MPa的管道；

（2）GA1（2）围以外的管道；

（3）GA1（3）围以外的管道。

（二）公用管道为GB类，级别划分为：

1、GB1：燃气管道；

2、GB2：热力管道。

（三）工业管道为GC类，级别划分为：

1．符合下列条件之一的工业管道为GC1级：

（1）输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；

（2）输送GB50160《石油化工企业设计防火规》及GBJ16《建筑设计防火规》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；

（3）输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度大于等于400℃的管道；

（4）输送流体介质且设计压力P≥10.0MPa的管道。

2．.符合下列条件之一的工业管道为GC2级：

（1）输送GB50160《石油化工企业设计防火规》及GBJ16《建筑设计防火规》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4.0MPa的管道；

（2）输送可燃流体介质、有毒流体介质，设计压力P＜4.0MPa且设计温度大于等于400℃的管道；

（3）输送非可燃流体介质、无毒流体介质，设计压力P＜10MPa且设计温度大于等于400℃的管道；

（4）输送流体介质，设计压力P＜10.0MPa且设计温度＜400℃的管道。

——压力容器压力管道设计单位资格许可与管理规则国家质量监督检验检疫总局国质检

锅[2002]235号

安装资格类别、级别的划分：

一、长输管道为GA类，级别划分为：

1.符合下列条件之一的长输管道为GA1级：

(1)输送有毒、可燃、易爆气体介质，设计压力P>1.6MPa的管道；

(2)输送有毒、可燃、易爆液体流体介质，输送距离①≥200km且管道公称直径DN≥300mm的管道；

(3)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道。

2.符合以下条件之一的长输管道为GA2级：

(1)输送有毒、可燃、易爆气体介质，设计压力P≤1.6MPa的管道；

(2)GA1(2)围以外的管道；

(3)GA1(3)围以外的管道。

① 输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离；

二、公用管道为GB类，级别划分如下：

GB1：燃气管道；

GB2：热力管道。

三、工业管道为GC类，级别划分如下：

1.符合下列条件之一的工业管道为GC1级：

(1)输送GB5044《职业性接触毒物危害程度分级》中规定毒性程度为极度危害介质的管道；

(2)输送GB50160《石油化工企业设计防火规》及GBJ16《建筑设计防火规》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；

(3)输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度

≥400℃的管道；

(4)输送流体介质且设计压力P≥10.0MPa的管道。

2.符合以下条件之一的工业管道为GC2级：

(1)输送GB50160《石油化工企业设计防火规》及GBJ16《建筑设计防火规》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4.0MPa的管道；

(2)输送可燃流体介质、有毒流体介质，设计压力P＜4.0MPa且设计温度
