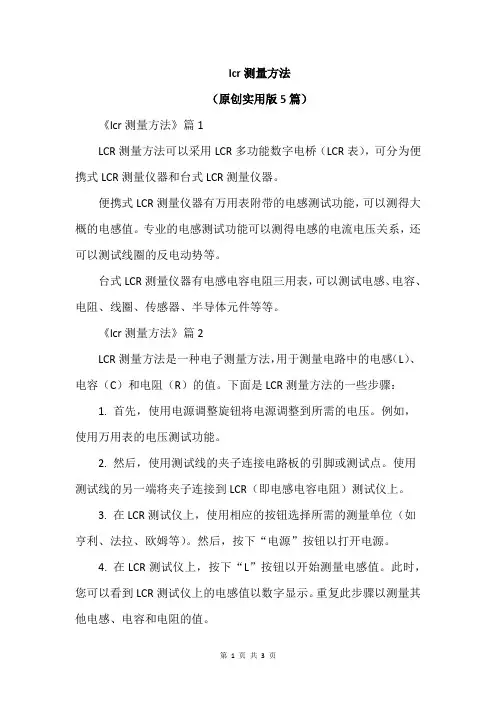

lcr测量方法（原创实用版5篇）《lcr测量方法》篇1LCR测量方法可以采用LCR多功能数字电桥（LCR表），可分为便携式LCR测量仪器和台式LCR测量仪器。

便携式LCR测量仪器有万用表附带的电感测试功能，可以测得大概的电感值。

专业的电感测试功能可以测得电感的电流电压关系，还可以测试线圈的反电动势等。

台式LCR测量仪器有电感电容电阻三用表，可以测试电感、电容、电阻、线圈、传感器、半导体元件等等。

《lcr测量方法》篇2LCR测量方法是一种电子测量方法，用于测量电路中的电感（L）、电容（C）和电阻（R）的值。

下面是LCR测量方法的一些步骤：1. 首先，使用电源调整旋钮将电源调整到所需的电压。

例如，使用万用表的电压测试功能。

2. 然后，使用测试线的夹子连接电路板的引脚或测试点。

使用测试线的另一端将夹子连接到LCR（即电感电容电阻）测试仪上。

3. 在LCR测试仪上，使用相应的按钮选择所需的测量单位（如亨利、法拉、欧姆等）。

然后，按下“电源”按钮以打开电源。

4. 在LCR测试仪上，按下“L”按钮以开始测量电感值。

此时，您可以看到LCR测试仪上的电感值以数字显示。

重复此步骤以测量其他电感、电容和电阻的值。

5. 在LCR测试仪上，按下“C”按钮以开始测量电容值。

重复此步骤以测量其他电容和电阻的值。

6. 最后，按下“R”按钮以开始测量电阻值。

重复此步骤以测量其他电阻和电感的值。

《lcr测量方法》篇3LCR测量方法是一种电参数测量方法，用于测量电感（inductor）、电容（capacitor）、电阻（resistor）的参数。

《lcr测量方法》篇4LCR测量方法可以采用LCR多功能数字电桥（LCR表），可分为便携式LCR测量仪器和台式LCR测量仪器。

便携式LCR测量仪器有万用表附带的LCR功能，可以方便测试小电容、小电感、电阻。

台式LCR测量仪器有LCR多功能数字电桥，常用的有E4981A、L5080A、L6080A、L6032A等。

交流电桥法测量电容的原理

交流电桥法测量电容的原理交流电桥法测量电容1. 什么是交流电桥法交流电桥法是一种常用的电路测量方法，可用于测量电阻、电容和电感等元件的参数。

本文将重点介绍交流电桥法在测量电容时的原理及使用方法。

2. 原理概述交流电桥法基于电桥平衡原理，通过调节电路中的参数，使得电路的两个节点之间的电位差为零，从而达到测量的目的。

3. 交流电桥法测量电容的原理交流电桥法测量电容的原理是利用两个电容器通过一个交流电源供电，并通过调节变阻器的阻值来使电路平衡，从而实现电容的测量。

具体步骤如下：1.将可调电阻器和两个电容器连接成电桥电路，其中一个电容器待测，另一个电容器称为标准电容器。

2.通过交流电源给电桥电路提供交流电压。

3.调节可调电阻器的阻值使得电桥平衡，即两个节点间的电位差为零。

4.记录下可调电阻器的阻值，即可得到待测电容和标准电容的比值。

5.通过已知标准电容的数值，即可计算出待测电容的数值。

4. 使用交流电桥法测量电容的注意事项在使用交流电桥法测量电容时，需要注意以下几点：•选取合适的标准电容器，其阻抗应与待测电容器的阻抗相近，避免测量误差。

•交流电源的频率应与待测电容器的特性频率匹配，以获得准确的测量结果。

•调节电桥电路中的变阻器时，应小心操作，避免对电路产生干扰。

5. 总结通过交流电桥法测量电容可以获得准确可靠的测量结果，但需要选择合适的标准电容器，并注意调节电桥电路时的操作细节。

交流电桥法作为一种基础的电路测量方法，在实际工程应用中具有重要的意义，可以满足对电容进行精确测量的需求。

希望本文对读者了解交流电桥法测量电容有所帮助，同时也希望读者能够进一步探索和应用该方法。

LCR数字电桥测量电阻、电容、电感

Rp = 1/2πfc 其中f为测量频率 C为测试产品的电容值
五、测量L、C时容易陷入的误区
a. 如何选用并联模式（Lp、Cp）或串联模式（Ls、Cs）。
通常在并联模式（Lp、Cp）时是采用恒压方式测量，而在串联模式（Ls、Cs）是采用恒流方式测量。(因涉及电路设计，实无法一一详谈。)故一般针对小电容、大电感采用的是并联模式；大电容、小电感则采用串联模式测量，而其间的差异与D值有关，转换公式如下所示：
电容<1μF 1KHz并联
电容≥1μF(非电解电容)100Hz并联
电容≥1μF(电解电容)100Hz串联(SER)
电感<1H1KHz串联(SER)
电感≥1H100Hz串联(SHR)
电阻<10KΩ100Hz串联(SHR)
电阻≥10KΩ100Hz并联
Rs = 2πfL 其中f为测量=Ls Cp=Cs
b. 为何不同的频率点，所测出的电感、电容值会不一样？
任何元器件就像放大器一样都会有频率响应的问题，换句话说，如果排除测量仪器的误差，那么，在某个频点所测出来的值即表示这个器件在这个频点的真正值。换句话说，如果工程师想测量某一器件的值，就必须考虑这个器件在电路中的工作频率是多少，而选择该频率或接近的频率来测量，才会得到该元器件在该电路中的真正值。而从实际应用面来考虑，可以归结出下面结论供使用者参考。
d. 校正归零
时，更须将测试线所存在的小电容、小电感予以扣除，才能测量出器件本身的真正值。一般而言，电容为开路归零，电感为短路归零，对于手动量程的仪表也须遵循小电容（CP模式）开路归零，小电感（LS模式时）短路归零的原则。
4.建议采用的测量条件参考表
测量条件参考
元件名称测量频率串--并联

模拟电子技术基础知识电路参数的准确测量与测试技巧

模拟电子技术基础知识电路参数的准确测量与测试技巧在模拟电子技术中，准确测量和测试电路参数是确保电路正常运行和性能优化的关键。

本文将介绍一些常见电路参数的测量方法和测试技巧，以帮助读者更好地掌握模拟电子技术基础知识。

一、电阻的测量与测试技巧1. 使用万用表测量电阻：将万用表调至“R×1”档位，将电极针插入待测电阻的两端，读取显示屏上的数值即为电阻值。

2. 避免测量误差：在测量前保持待测电阻两端的接点干净，尽量避免触摸电阻元件，避免线路松动。

二、电容的测量与测试技巧1. 使用电桥测量电容：连接电桥电路，通过调节可调电阻，使电桥平衡，读取电容值。

2. 使用示波器测量电容：将待测电容与一个已知的电阻串联，通过测量输出波形的相位差或频率变化来计算电容值。

三、电感的测量与测试技巧1. 使用LCR表测量电感：将待测电感接入LCR表的测试夹具中，选择合适的测试模式进行测量。

2. 测量自感：通过串联电容和电阻，利用示波器测量振荡频率的变化来计算电感值。

四、频率的测量与测试技巧1. 使用示波器测量频率：将待测信号输入示波器，通过测量周期时间或频率计算频率值。

2. 使用频率计测量频率：将待测信号输入频率计，读取显示屏上的数值即为频率值。

五、放大倍数的测量与测试技巧1. 使用示波器测量放大倍数：输入一个已知幅度的信号，测量输入和输出信号的幅度差，通过计算得到放大倍数。

2. 使用信号发生器和示波器测试放大倍数：将信号发生器产生的信号输入放大电路，通过示波器测量输入和输出信号的幅度，计算得到放大倍数。

六、功率的测量与测试技巧1. 使用电流表和电压表测量功率：测量电路的电压和电流值，通过计算得到功率值。

2. 使用功率表测量功率：直接将待测电路连接至功率表进行测量，读取显示屏上的功率数值。

七、噪声的测量与测试技巧1. 使用噪声测量仪测量噪声：将待测电路与噪声测量仪连接，读取仪器上的噪声数值。

2. 使用示波器测量噪声：连接待测电路与示波器，观察输出波形中的杂散噪声。

惠斯通电桥原理

惠斯通电桥原理惠斯通电桥是一种用来测量电阻、电感和电容的仪器，它是由英国物理学家惠斯通在19世纪提出的。

惠斯通电桥原理是基于电桥平衡条件的，即当电桥中的电流为零时，电桥两端的电压相等，这时可以通过改变电桥中的电阻、电感或电容来测量未知元件的电阻、电感或电容值。

在惠斯通电桥中，一般会有四个电阻，它们分别连接成一个平行四边形的电路。

其中两个电阻相连，称为比较电阻，另外两个电阻依次连接待测电阻和标准电阻。

此外，电桥中还有一个电流表和一个电压表，用来测量电桥中的电流和电压。

当电桥达到平衡状态时，电流表显示的电流为零，这时可以根据电桥中的电阻值和已知的电压来计算待测电阻的值。

同样的原理也适用于测量电感和电容。

惠斯通电桥原理的核心在于平衡条件，即电桥两端的电压相等。

当电桥中的电流为零时，可以得到以下平衡条件：\[ \frac{R_1}{R_2} = \frac{R_x}{R_3} \]其中，\( R_1 \) 和 \( R_2 \) 分别为比较电阻，\( R_x \) 为待测电阻，\( R_3 \) 为标准电阻。

通过改变比较电阻和标准电阻的值，可以使电桥达到平衡状态，从而计算出待测电阻的值。

除了用于测量电阻、电感和电容，惠斯通电桥还可以用于测量温度、压力等物理量。

例如，可以将温度敏感电阻作为待测电阻接入电桥中，通过测量电桥的平衡条件来计算温度值。

总的来说，惠斯通电桥原理是一种非常重要的电路原理，它在科学研究和工程技术中有着广泛的应用。

通过利用电桥原理，可以准确地测量各种未知元件的电阻、电感和电容值，为科学实验和工程设计提供了重要的手段和方法。

交流电桥实验报告完整

交流电桥实验报告完整交流电桥实验报告完整引言：交流电桥是一种用于测量电阻、电感和电容的电路。

它是由德国物理学家威廉·韦伯于1843年发明的。

交流电桥实验通过比较未知电阻与已知电阻之间的电压差异来确定未知电阻的值。

本实验旨在通过交流电桥实验，了解电阻、电感和电容的基本原理，并学习使用交流电桥进行测量。

实验仪器和材料：- 交流电桥- 变压器- 电阻箱- 电感线圈- 电容器- 示波器- 电源实验步骤：1. 连接电路：首先，将交流电源接入交流电桥，将示波器连接到交流电桥的输出端，以便观察电路中的交流信号。

然后，将未知电阻与已知电阻连接在一起，形成一个电桥电路。

最后，将变压器接入电路，用于调节交流电压的大小。

2. 调节电桥平衡：通过调节已知电阻箱的阻值，使得电桥电路中的交流信号尽可能接近于零。

当电桥平衡时，表示已知电阻和未知电阻之间的电压差为零，即两者阻值相等。

3. 测量未知电阻：当电桥平衡时，记录已知电阻箱的阻值。

然后，通过调节未知电阻箱的阻值，使得电桥再次平衡。

此时，记录未知电阻箱的阻值。

通过对比已知电阻和未知电阻的阻值，可以确定未知电阻的值。

4. 测量电感和电容：将电感线圈和电容器分别连接到电桥电路中，重复步骤2和步骤3，可以测量电感和电容的值。

实验结果和分析：通过交流电桥实验，我们成功测量了未知电阻、电感和电容的值。

在实验中，我们发现调节电桥平衡时，需要小心调节已知电阻箱的阻值，以确保电桥电路中的交流信号尽可能接近于零。

这样可以提高测量的准确性。

在测量未知电阻时，我们发现通过调节未知电阻箱的阻值，使得电桥再次平衡时，可以确定未知电阻的值。

这是因为当电桥平衡时，表示已知电阻和未知电阻之间的电压差为零，即两者阻值相等。

因此，通过比较已知电阻和未知电阻的阻值，我们可以确定未知电阻的值。

类似地，通过测量电感和电容，我们可以使用交流电桥确定它们的值。

电感和电容的测量原理与电阻类似，只需将电感线圈和电容器连接到电桥电路中，然后调节电桥平衡，记录已知阻值和未知阻值，即可确定电感和电容的值。

惠斯通电桥实验原理

惠斯通电桥实验原理惠斯通电桥实验是一种用于测量电阻的实验方法，由英国物理学家惠斯通于1843年发明。

它的主要原理是利用电桥的平衡条件来测量未知电阻值。

本文将详细介绍惠斯通电桥实验的原理和应用。

一、惠斯通电桥实验原理惠斯通电桥实验由四个电阻组成的电路组成，如图1所示。

其中，R1、R2为已知电阻，R3为待测电阻，R4为可变电阻，E为电源。

当电桥平衡时，有如下公式：R1/R2 = R3/R4其中，R1、R2、R4为已知电阻，R3为待测电阻。

通过改变R4的值，使电桥平衡，再根据公式计算R3的值，就可以测量出待测电阻的电阻值。

图1 惠斯通电桥实验电路二、惠斯通电桥实验的应用1.测量电阻值惠斯通电桥实验是用于测量电阻值的常用方法。

通过改变可变电阻R4的值，使电桥平衡，可以测量出待测电阻R3的电阻值。

这种方法比直接测量电阻值更为精确，特别适用于较小电阻值的测量。

2.测量电容值惠斯通电桥实验也可以用于测量电容值。

这时，电桥电路中的电阻要换成电容，如图2所示。

通过改变可变电容C4的值，使电桥平衡，可以测量出待测电容C3的电容值。

这种方法比直接测量电容值更为精确。

图2 惠斯通电桥实验测量电容电路3.测量电感值惠斯通电桥实验还可以用于测量电感值。

这时，电桥电路中的电阻要换成电感，如图3所示。

通过改变可变电感L4的值，使电桥平衡，可以测量出待测电感L3的电感值。

这种方法比直接测量电感值更为精确。

图3 惠斯通电桥实验测量电感电路三、惠斯通电桥实验的优缺点1.优点惠斯通电桥实验具有测量精度高、测量范围宽、操作简单等优点。

特别是对于较小电阻值、电容值、电感值的测量，比直接测量更为精确。

2.缺点惠斯通电桥实验的缺点是需要使用相对较高精度的电阻、电容、电感等元件。

另外，实验过程中需要进行多次调节，比较费时。

四、结语惠斯通电桥实验是一种常用的电阻、电容、电感测量方法，具有测量精度高、测量范围宽、操作简单等优点。

通过本文的介绍，希望读者能够更好地了解惠斯通电桥实验的原理和应用。

测量电容电感的方法

测量电容电感的方法测量电容和电感是电路测试和电子工程中常见的任务。

下面将介绍几种测量电容和电感的方法。

一、测量电容的方法：1. 直流法：使用直流电源和电压表测量电容。

连接直流电源正极至电容一极，再将电容的另一极接地，最后使用电压表测量电容两极间的电压。

然后根据充电公式Q = C ×V，其中Q 为电荷量，C 为电容，V 为电压，可以计算出电容的数值。

2. 交流法：使用交流电源和示波器来测量电容。

将交流电源接入电容，然后将示波器连接到电容上。

通过测量电容上的电压和电流的相位差，可以计算出电容的数值。

一种常见的交流法是使用RC串联电路，通过测量电压和电流之间的相位差来计算电容。

3. 桥路法：使用电容桥来测量电容。

电容桥是一种能够测量电容的电路，它的原理是通过调节电容的两个分支上的电阻来平衡电桥电路，使得电桥两侧电压为零。

然后通过调节电容的代表值来测量所需电容的数值。

电容桥可以是无源电容桥或有源电容桥。

二、测量电感的方法：1. 直流法：使用直流电源和电流表测量电感。

将直流电源连接到电感线圈，然后将电流表连接到电感两端，通过测量电流和电压之间的比值，可以计算出电感的数值。

根据直流电感计算公式L = ΔΦ/ ΔI，其中L 为电感，ΔΦ为磁通量的变化量，ΔI 为电流的变化量。

2. 交流法：使用交流电源和示波器来测量电感。

将交流电源接入电感线圈，然后将示波器连接到电感上。

通过测量电感上的电压和电流的相位差，可以计算出电感的数值。

一种常见的交流法是使用RL串联电路，通过测量电压和电流之间的相位差来计算电感。

3. 桥路法：使用电感桥来测量电感。

电感桥是一种能够测量电感的电路，它的原理类似于电容桥。

通过调节电感的两个分支上的电阻来平衡电桥电路，使得电桥两侧电压为零。

然后通过调节电感的代表值来测量所需电感的数值。

电感桥可以是无源电感桥或有源电感桥。

总结：测量电容和电感的方法主要有直流法、交流法和桥路法。

直流法是通过测量电容或电感上电流和电压之间的关系来计算其数值。

主要的阻抗测量方法

主要的阻抗测量方法阻抗测量是评估材料、电路或器件对交流电流的阻抗大小和相位的一种方法。

阻抗测量在电子工程、通信、医学、物理等领域都有广泛应用。

下面介绍几种主要的阻抗测量方法：1.交流电桥法：交流电桥法是一种常用的测量电阻或电抗的方法。

交流电桥主要包括维恩电桥和魏斯桥。

维恩电桥适用于测量电阻值，魏斯桥适用于测量电感和电容值。

这两种方法都是通过调节电桥电路中的电阻、电感或电容的值，使得电桥平衡，从而得到阻抗的值。

2.阻抗分析仪：阻抗分析仪是一种使用频谱分析的方法来测量阻抗的设备。

它通过输入不同频率的交流信号，测量电压和电流之间的相位差和幅度，从而得到阻抗的大小和相位。

阻抗分析仪广泛应用于材料科学、化学、电子工程等领域。

3.无刷电机法：无刷电机法是一种测量液体和浆料等材料阻抗的方法。

它利用无刷电机在外加电场作用下产生的液体流动，通过测量电机的输出电流和电压来计算阻抗值。

无刷电机法具有测量精度高、测量范围广、操作简便等特点，适用于液体阻抗测量。

4.热噪声法：热噪声法是一种通过测量电路中的热噪声来计算阻抗值的方法。

根据热噪声的性质，可以通过测量电路两个端口之间的热噪声功率谱，推导出电路的阻抗谱。

热噪声法适用于高频和宽频带的阻抗测量。

5.直流电桥法：直流电桥法是一种常用的测量电阻值的方法。

它通过测量电桥电路中平衡条件下的电流和电压来计算电阻值。

直流电桥法适用于稳态条件下的电阻测量。

6.输电线电抗法：输电线电抗法是一种通过测量输电线上的电流和电压来计算线路阻抗的方法。

通过测量输电线上的电压和电流的相位差、幅度等参数，利用传输线理论，可以计算出线路的阻抗值。

7.电感模拟法：电感模拟法是一种通过比较标准电感和待测电感之间的感应程度来测量电感值的方法。

待测电感和标准电感通过一个互感器连接在一起，通过测量互感器的电压和电流之间的关系，计算出待测电感的阻抗值。

总结来说，阻抗测量方法有很多种，包括交流电桥法、阻抗分析仪、无刷电机法、热噪声法、直流电桥法、输电线电抗法和电感模拟法等。

电阻电路的电感值测量与校准

电阻电路的电感值测量与校准电阻电路的电感值（inductance）是指电路中储存电能的能力，是电路中产生电磁感应的重要物理量。

在实际应用中，准确测量和校准电感值对于保证电路的稳定性和精度非常重要。

本文将探讨电阻电路的电感值测量与校准方法，并介绍适用的实验仪器。

一、电感值测量方法为了准确测量电感值，我们可以使用以下方法：1. 桥式测量法桥式测量法是一种常见的电感值测量方法。

其中，魏斯顿电桥是最常用的仪器之一。

它基于电路中交流电压的相位差来测量电感值。

通过调整电桥上的电容和可变电感器，我们可以找到电感的平衡点，从而准确测量电感值。

2. 时域法时域法也是一种常用的电感值测量方法。

在该方法中，我们发送一定频率的脉冲信号到电感，然后测量电感上产生的电压波形。

通过分析波形的特征，如峰值电压和上升时间，我们可以计算出电感的值。

3. 自激振荡法自激振荡法是一种简化的电感值测量方法。

在该方法中，我们使用待测电感和一个已知电容组成自激振荡电路。

通过调整电路的频率，使其达到自激振荡状态。

然后，我们可以通过测量振荡频率和已知电容值，计算出电感的数值。

二、电感值校准方法为了确保测得的电感值准确无误，我们需要进行电感值的校准。

1. 校准设备为了校准电感值，我们需要使用精确的校准设备，如LCR（电感、电容和电阻）桥和频率计。

LCR桥可以测量电感值，并与已知值进行比较，从而进行校准。

频率计用于测量电路中的频率，以保证准确校准。

2. 校准步骤校准电阻电路的电感值通常需要以下步骤：（1）校准频率计：先使用已知准确的频率源校准频率计，以确保准确测量电路中的频率。

（2）校准LCR桥：将已知准确的电感器接入LCR桥中，按照设备说明进行校准，求得准确的电感值。

（3）测量待校准电感器的值：接入待校准的电感器，通过LCR桥测量其电感值。

（4）比较和调整：将测得的待校准电感器的电感值与已知准确值进行比较，根据差异进行调整，直到达到预定的精度要求。

lcr数字电桥测电阻原理

lcr数字电桥测电阻原理LCR数字电桥测电阻原理概述：LCR数字电桥是一种常用的电子测试仪器，用于测量电感、电容和电阻的数值。

其中，测量电阻是其最基本的功能之一。

本文将详细介绍LCR数字电桥测电阻的原理及其工作过程。

一、LCR数字电桥的组成LCR数字电桥由一个电源、一个可变电阻和一个测量电阻的电路组成。

其中，电源提供稳定的电压源，可变电阻用于调节电流大小，测量电阻则是待测电阻。

二、LCR数字电桥测电阻的原理LCR数字电桥测电阻的原理基于电桥平衡条件。

当电桥平衡时，电桥两边电势相等，此时可根据电桥的平衡条件来测量未知电阻的数值。

具体步骤如下：1. 将待测电阻与已知电阻R1连接成电桥电路，通过调节可变电阻使电桥平衡。

2. 在电桥平衡时，测量电桥两端的电压值U1和U2。

3. 根据电桥平衡条件，即R1/Rx = U1/U2，可以计算出待测电阻Rx 的数值。

三、LCR数字电桥测电阻的工作过程1. 首先，将待测电阻与已知电阻R1连接成电桥电路。

2. 调节可变电阻，使电桥达到平衡状态。

3. 通过测量电桥两端的电压值，计算待测电阻的数值。

4. LCR数字电桥通常配备了显示屏，可以直接显示待测电阻的数值。

四、LCR数字电桥测电阻的优势1. 测量精度高：LCR数字电桥采用数字化处理技术，可以提供高精度的测量结果。

2. 测量速度快：电桥平衡时间短，测量速度较快。

3. 操作简便：LCR数字电桥使用方便，只需连接电路并调节可变电阻即可完成测量。

4. 自动化程度高：LCR数字电桥配备了显示屏，可以直接显示测量结果，方便读取和记录。

五、LCR数字电桥测电阻的应用领域LCR数字电桥广泛应用于电子、通信、仪器仪表等领域。

在电子元器件测试中，常用于测量电阻的数值，以验证元器件的质量和性能。

六、总结LCR数字电桥是一种常用的电子测试仪器，用于测量电感、电容和电阻的数值。

其中，测量电阻是其最基本的功能之一。

通过电桥平衡条件，LCR数字电桥可以准确测量待测电阻的数值。

4项目四：电阻电容和电感的测量

R R 2Rn
rR 2
(R3R4)
XR 1
rR3R4 R1 R2
由以上表达式可以看出，被测电阻由两部分组成，第一部分与单
臂电桥2020的/2/8 完全相同，第二项称为校正项
电桥的特点：（1）R1、R2、R3、R4的阻值均不低于10Ω的标准电阻，R1与 R3、R2与R4做成机械联动，保证 R 3与 R 4始终相等。
R1 R2
（2）连接Rn和Rx的导线尽可能的采用导电性良好的粗铜母线，使r=0
由以上两项措施可以保证校正项式中等于零，完全相同，从而使双臂电桥和单臂电桥的使用和计算完全相同。
2020/2/8
⑶、消除接触电阻和接线电阻的原因 ①、Cn1和C1 的接触电阻和接线电阻与电源电路相连接，由电桥平衡的条件可知，对测量没有影响。 ②、Cn2和 C2接触电阻和接线电阻与连接线r相连接，由电桥平衡的条件可知，对测量没有影响。 ③、Pn2和P2接触电阻和接线电阻与电阻R3、R4相连接，由电桥平衡的条件可知，对测量没有影响。 ④、Pn1和P1接触电阻和接线电阻与电阻R1、R2相连接，由于接线电阻和接触电阻的阻值R1，R2相比很小，因此可以忽略。 ⑷、QJ103型直流双臂电桥简介
D 损耗系数、P品质因数R等6
⑴交流阻抗电桥的结构原理图
P
Z4 Z3
如它图有4四R－个36所桥R5示臂，R分4别由交流阻抗元件组成，一条对角线接电
U～
源⑵，交+一流条阻对抗角电U线桥接原检理-流计。
图 4-6 交流阻抗电
当图对臂4－复5阻高抗阻之积值相电等桥时电，原理图
检流计指针指零，电桥达到平衡时，即：
测量结果：被测电阻的大小等于比较臂的数值乘以比率臂的数值

电桥测试原理

电桥测试原理电桥测试原理是一种用来测量电阻、电感和电容的仪器，它利用电桥平衡的原理来精确测量这些电学参数。

电桥测试原理是基于基尔霍夫定律和欧姆定律的，通过调节电桥中的电阻、电感或电容来使电桥平衡，从而得到被测元件的准确数值。

电桥测试原理的核心是利用电桥平衡条件来测量未知电阻、电感或电容的数值。

在电桥平衡时，电桥的两个对角线上的电势差为零，这时可以利用基尔霍夫定律得到平衡条件。

根据基尔霍夫定律，电桥的两个对角线上的电势差相等，从而可以得到平衡条件的表达式。

对于电阻测量，电桥的平衡条件可以表示为：R1/R2 = R3/R4。

其中，R1和R2是已知电阻，R3是未知电阻，R4是可变电阻。

通过调节可变电阻R4，使得电桥平衡，从而可以测量未知电阻R3的数值。

对于电感和电容的测量，电桥的平衡条件也可以通过类似的方法来表示。

通过调节电桥中的元件，使得电桥平衡，从而可以精确测量未知电感和电容的数值。

电桥测试原理的优点是可以精确测量电阻、电感和电容，同时对于不同范围的测量也可以通过调节电桥的参数来适应。

另外，电桥测试原理还可以用来测量电路中的电阻变化，例如温度传感器的阻值随温度的变化。

在实际应用中，电桥测试原理广泛应用于科研实验、工程技术和生产制造等领域。

它不仅可以用来测量电学元件的参数，还可以用来检测电路中的故障和问题，对于电子设备的维护和调试具有重要意义。

总之，电桥测试原理是一种基于电桥平衡条件来测量电阻、电感和电容的原理，它具有精确、灵活和广泛应用的特点，在电子领域有着重要的意义。

通过深入理解电桥测试原理，可以更好地应用它来解决实际问题，推动电子技术的发展和应用。

惠斯通电桥测的原理与使用

惠斯通电桥测的原理与使用惠斯通电桥是一种测量电阻的仪器，利用电桥平衡原理来测量未知电阻的数值。

电桥由四个电阻、一个电源和一个悬浮测量指示器组成。

在使用电桥之前，需要先了解电桥的工作原理和使用方法。

电桥的工作原理是基于平衡条件：当两个平行电阻的比例与两个相互垂直的平行电阻的比例相等时，电桥平衡。

电桥平衡时，悬浮测量指示器的指针会指向零点。

使用电桥时，首先将未知电阻和标准电阻两端分别接到电桥的两个相邻节点上，并将电源接入电桥电路。

接下来，依次调整电桥上的两个可变电阻，使得悬浮测量指示器的指针指向零点。

此时，根据电桥平衡条件，可以推导出未知电阻与标准电阻之间的比值，从而计算出未知电阻的数值。

电桥测量的精度与四个电阻的值有关。

通常，电桥中的三个电阻是已知的，其中包括两个已知固定电阻和一个可调电阻。

第四个电阻是待测量的未知电阻。

为了提高测量的精度，通常会使用滑线电阻箱来调节已知电阻的值，直到悬浮测量指示器指针显示平衡状态。

电桥中的电源可以是任何稳定的直流电源，它为电桥提供所需的电流。

电源电压需要根据电桥中电阻的大小合理选择，以确保电桥的正常工作。

除了测量电阻，惠斯通电桥还可以用于测量电感和电容。

对于电感测量，需要将待测电感与已知电感放在电桥的两个相邻节点上，通过调整电桥的调节电阻，使得悬浮测量指示器的指针指向零点，从而可以计算出待测电感的数值。

对于电容测量，需要将待测电容与已知电容放在电桥的两个相邻节点上，通过调节电桥的调节电阻，使得悬浮测量指示器的指针指向零点，从而可以计算出待测电容的数值。

总的来说，惠斯通电桥是一种简单而有效的测量电阻、电感和电容的仪器。

它采用平衡原理，通过调节电桥中的电阻，使得悬浮测量指示器的指针指向零点，从而测量未知电阻、电感和电容的数值。

在实际应用中，电桥可以根据需要进行调整和改进，以适应不同范围和精度的测量要求。

大学物理实验交流电桥测电容和电感

交流电桥测电容和电感[实验目的]1．掌握交流电桥的平衡原理和调节平衡的方法。

2．用自组交流电桥测量电感L 和电容C 及其损耗。

[实验仪器]电阻箱，标准电容箱，交流毫伏表，音频信号发生器，待测电感和电容。

[实验原理]电桥是一种用比较法对电学参量进行精确测量的仪器。

电桥分为直流电桥和交流电桥两类。

直流电桥是测量电阻的基本仪器之一，交流电桥是测量各种交流阻抗的基本仪器，如电容的电容量，电感的电感量等。

此外还可利用交流电桥平衡条件与频率的相关性来测量与电容、电感有关的其他物理量，如互感、磁性材料的磁导率、电容的介质损耗、介电常数和电源频率等，其测量准确度和灵敏度都很高，在电磁测量中应用极为广泛。

常用的交流电桥电路有：西林电桥、电容比较电桥、麦克斯韦（Maxwell ）电桥、海氏（Hay ’s ）电桥。

交流电桥因测量任务的不同而有各种不同的形式，但只要掌握了它的基本原理和测量方法，对于各种形式的交流电桥都比较容易掌握。

如图1所示是交流电桥的原理线路。

它与直流电桥相似，也是由四个桥臂构成，但桥臂中含有交流元件。

图1图中E 为交流电源，D 为交流平衡指示器，通常可用耳机或由电子线路构成的指示器（如电子管或晶体管毫伏表，示波器等）。

交流电桥四个桥臂的阻抗通常用复阻抗表示。

AC 称电源对角线，BD 称测量对角线。

一、交流电桥的平衡条件与直流电桥平衡电路类似。

考虑到平衡时，B 、D 两点在任意瞬时电位都相等，没有电流流过平衡指示器，有1234,I I I I == （1）根据交流电路欧姆定律还有1144I Z I Z = （2）2233I Z I Z = （3）（2）、（3）两式相除，并考虑到（1）式，可得到14132423Z Z Z Z Z Z Z Z == 或（4）式（4）称为交流电桥的平衡条件方程式，可以表述为：桥路相对两臂的复阻抗乘积相等。

由（1）式可以看出，交流电桥的平衡条件在形式上和直流电桥是完全相同的，但它们的物理意义却有着很大的差别。

用交流电桥测电阻、电容、电感

实验指导
一、交流电桥平衡的调节技巧
1. 事先设法知道待测元件的大概数值�根据平衡公式选定调节参数的数值�使电桥从开始就不至于远离平衡状态。
2. 电桥开始调节时应使交流电桥输出电压值幅度小一些�示零仪的量程取大些。固定其中一个参量�调节另一个使示零仪指示的数值达到最小值�而后再固定另一个参量�调节另外参量使示零仪达到最小值�反复调节� 在此基础上再增加电源的输出电压幅度�减小示零仪的量程�直到最后结果满足一定的精度为止。
压和通过的电流之间的相位角不是� �而是� ��
2
2
这里称� 为电容器的损耗角�它是衡
量实际电容器与理想电容器的差别的一个重
要参数。为方便起见�一般用 tan� 来表示
电容器的损耗。
tan �
�
1
�CRC
� rC�C
C
rc
�图 c �
三、实际电感的等效电路电感是由导电线绕制而成的�因此它具有
导线电阻�由导线的相对位置决定的分布电容以及由绕线线圈本身决定的电感量�它等效于一个LRC的串联电路�如图d所示�
1
j�c
�
RC �1� j�CRC 1� ��CRC �2
�
Rc
�图b�
当
RC
��
1 时�
�C
ZC
�
1
RC ��C �2
�
1
j�C
上式表明�实际电容器也等于理想电容与一
个阻值为 rC
�
1
RC ��C �2
的电阻串联�
当 RC
�
� 时�
电容器成为理想电容器。一般情况RC 为一个较大
的阻值�所以正弦交流电通过时�电容器两端电

交流电桥测电容和电感【最新资料】

实验二十八交流电桥测电容和电感交流电桥与直流电桥相似，也由四个桥臂组成。

但交流电桥组成桥臂的元件不仅是电阻，还包括电容或电感以及互感等。

由于交流电桥的桥臂特性变化繁多，因此它测量范围更广泛。

交流电桥除用于精确测量交流电阻、电感、电容外，还经常用于测量材料的介电常数、电容器的介质损耗、两线圈间的互感系数和耦合系数、磁性材料的磁导率以及液体的电导率等。

当电桥的平衡条件与频率有关时，可用于测量交流电频率等。

交流电桥电路在自动测量和自动控制电路中也有着广泛的应用。

一、实验目的1．了解交流电桥的平衡原理及配置方法．2．自组交流电桥测量电感、电容及损耗．3．学习使用数字电桥测量电阻、电感和电容．二、仪器与用具低频信号发生器，交流毫伏表，交流电阻箱，可调标准电容箱(例如RX7-0型)，待测电容，电感线圈，电阻，数字电桥，开关等．实验原理1．交流电桥平衡条件交流电桥是对比直流电桥的结构而发展出来的，它在测量电路组成上与惠斯通电桥相似，如图28-1所示，电桥的四个臂1~Z ，2~Z ，3~Z ，4~Z 通常是复阻抗(可以是电阻、电容、电感或它们的组合)，ab 间接交流电源E ，cd 间接交流平衡指示器D (毫伏表或示波器等)．电桥平衡时，c 、d 两点等电位，由此得到交流电桥的平衡条件：1~Z 3~Z =2~Z 4~Z (28.1)利用交流电桥测量未知阻抗X Z ~ (X Z ~=1~Z )的过程就是调节其余各臂阻抗参数使(28.1)式满足的过程．一般来说，X Z ~包含二个未知分量，实际上按复阻抗形式给出的平衡条件相当于两个实数平衡条件，电桥平衡时它们应同时得到满足，这意味着要测量X Z ~，电桥各臂阻抗参数至少要有两个可调，而且各臂必须按电桥的两个平衡条件作适当配置．图28—12．桥臂配置和可调参数选取的基本原则在多数交流电桥中，为了使线路结构简单和实现“分别读数”(即电桥的两个可调参数分别只与被测阻抗的一个分量有单值的函数关系)，常把电桥的两个臂设计成纯电阻(统称为辅助臂)，这样，除被测x Z ~外只剩一个臂具有复阻抗性质，此臂由标准电抗元件(标准电感或标准电容 )与一个可调电阻适当组合而成(称为比较臂)，在这样的条件下，由交流电桥的平衡条件得到桥臂配置和可调参数选取的基本原则．(1)当比较臂与被测臂阻抗性质相同(指同为电感性或电容性)，二者应放在相邻的桥臂位置上；反之，应放在相对的桥臂位置上．(2)若取比较臂的两个阻抗分量作可调参数，则当比较臂阻抗分量的联接方式(指串联或并联)与被测臂等效电路的联接方式一致时，二者应放在相邻的桥臂位置；反之，就放在相对的桥臂位置．(3)当缺乏可调标准电抗元件或需要采用高精度固定电抗元件作为标准量具时，则选取辅助臂和比较臂所含电阻中的两个作为可调参数使电桥趋于平衡．(此时一般不能分别读数)．关于交流电桥可调参数选取，涉及到电桥结构，电桥平衡过程的收敛性等问题，比较复杂，更深入的讨论可见有关专著．3．测量实际电容，实际电感的桥路在介绍实际电桥之前，先分析一下实际电抗元件等效电路，实际的电容或电感在电路中往往带有一定的能量损耗(欧姆损耗和介质损耗)，或者说它们的有功功率不等于零，定义元件的品质因素Q 和损耗因子如下有功无功P P tg Q ==δ1 (28.2)式中有功P ，无功P 分别是元件的无功功率和有功功率，由功率三角形(如图28-2)易得 r X Q = ,Xr tg =δ (28.3) 式中X 是元件的电抗，r 是元件的有功电阻，δ是元件上电压与电流间位相差的余角，显然Q 值越高，损耗越小，δtg 越大，损耗越大．Q(或δtg )常由实验来测定．如图28-3所示，实际电容，电感可用两种形式的等效电路来表示，(a)为串联式；(b)为并联式．对同一元件的两种等效电路，并不相等，仅在损耗不大时才相等。

lcr电桥内阻

lcr电桥内阻（实用版）目录1.LCR 电桥的概述2.LCR 电桥测量内阻的原理3.LCR 电桥测量内阻的步骤4.LCR 电桥测量内阻的注意事项5.结论正文一、LCR 电桥的概述LCR 电桥是一种用于测量电感、电容和电阻的仪器，其名称来自于测量这些参数的方法，即通过电感（L）、电容（C）和电阻（R）的比值来确定被测元件的参数。

LCR 电桥广泛应用于电子元器件的性能测试、电路故障诊断以及通信系统、广播电视系统等工程领域。

二、LCR 电桥测量内阻的原理LCR 电桥测量内阻的原理是基于欧姆定律，通过测量电感、电容和电阻的比值来计算出被测元件的内阻。

具体来说，当被测元件连接到 LCR 电桥上时，电桥会通过调整电容和电阻的值使电桥平衡，即电流流过被测元件时，电桥两端的电压为零。

此时，根据欧姆定律，可以计算出被测元件的内阻。

三、LCR 电桥测量内阻的步骤1.调到要测试的栏目，具体来说就是 Z，设置测试频率、电压、输出阻抗等参数。

2.清零，开路清零和短路清零都搞一下。

3.测试，连接仪器输出线到样品。

4.观察，搞定。

四、LCR 电桥测量内阻的注意事项1.测试频率的选择：LCR 电桥测量内阻时，需要选择合适的测试频率。

一般情况下，测试频率越高，测量结果的准确性越高。

但需要注意的是，被测元件的尺寸和形状对测量结果有一定影响，因此在实际操作中需要根据具体情况选择合适的测试频率。

2.输出阻抗的设置：在测量内阻时，需要设置合适的输出阻抗，以保证测量结果的准确性。

通常情况下，输出阻抗越小，测量结果越接近真实值。

3.环境温度和湿度的影响：被测元件的内阻会受到环境温度和湿度的影响，因此在测量时需要保证环境条件稳定。

五、结论总之，LCR 电桥是一种测量电感、电容和电阻的仪器，通过测量这些参数的比值，可以计算出被测元件的内阻。

3db电桥军用标准

3db电桥军用标准全文共四篇示例，供读者参考第一篇示例：3db电桥是一种用于测量电阻、电感和电容的仪器，它采用了一种独特的平衡测量方法，在测量过程中提供了高度的精度和稳定性。

在军用领域，高精度的电阻、电感和电容测量对于保障通信系统、雷达系统和其他电子设备的稳定运行至关重要。

3db电桥在军用领域中具有非常广泛的应用。

3db电桥在军用电子设备的研发和生产过程中起到了至关重要的作用。

通过使用3db电桥，工程师们可以精确测量电阻、电感和电容的数值，确保电子设备的各个部件工作正常。

在军用电子设备中，各种不同的元件如电阻、电容、电感等扮演着至关重要的角色，它们必须按照精确的参数进行设计和生产，以确保整个系统的正常运行。

而3db电桥的高精度和稳定性可以帮助工程师们准确测量这些参数，为电子设备的研发和生产提供了有力的支持。

3db电桥在军事通信系统中的应用也非常广泛。

军用通信系统是军事作战中非常重要的一部分，它需要能够保障信号的传输和接收的稳定性和可靠性。

而3db电桥可以用来测量各种通信设备中的关键元件，确保它们的参数符合规范，从而提高通信系统的性能和稳定性。

通过对通信设备进行精确的参数测量，工程师们可以及时发现潜在的问题，并进行调整和优化，以确保通信系统的正常运行。

3db电桥还可以在军用雷达系统中得到广泛应用。

雷达系统是军事侦查和监控中最重要的设备之一，它需要高度稳定和精确的信号处理，以确保准确侦测敌方目标。

而雷达系统中的天线、放大器、滤波器等元件的参数也需要精确的测量和控制，以确保雷达系统的性能达到最佳状态。

3db电桥可以提供高精度的参数测量，帮助工程师们优化雷达系统中各个组件的性能，从而提高雷达系统的探测准确性和可靠性。

第二篇示例：一、引言3db电桥是一种用于测量材料电性能的仪器，广泛应用于军事领域中，用于测试电子元件和电路的性能。

军用标准的制定是为了确保仪器的准确性和可靠性，在军事领域中具有重要作用。

本文将对3db电桥军用标准进行详细介绍，为军事领域中的电子测试工作提供支持。

lcr电桥原理

lcr电桥原理
LCR电桥原理。

LCR电桥是一种用来测量电感、电容和电阻的仪器，它通过比较两个电路中的电压来确定未知元件的值。

它的原理基于电阻、电感和电容在交流电路中的特性，通过平衡电桥来测量未知元件的参数。

首先，让我们来了解一下电阻、电感和电容的基本特性。

电阻是电流通过时产生阻碍的元件，单位是欧姆。

电感是电流通过时产生磁场的元件，单位是亨利。

电容是存储电荷的元件，单位是法拉。

在交流电路中，电阻会导致电压和电流的相位一致，电感会导致电压领先电流90度，电容会导致电压滞后电流90度。

LCR电桥利用这些特性来测量未知元件的参数。

它由四个电阻组成的电桥，两个电阻分别连接一个已知的电感和电容，未知元件连接在另外一对电阻上。

当电桥平衡时，意味着两个电路中的电压相等，这时可以通过调节已知的电感和电容来平衡电桥，从而得到未知元件的参数。

在实际应用中，我们可以通过接入交流电源来激励电桥，然后通过测量电压来确定电桥是否平衡。

一旦电桥平衡，我们就可以利用已知的电感和电容值来计算未知元件的参数。

这种方法非常精确，可以用来测量各种不同类型的电阻、电感和电容。

总的来说，LCR电桥是一种非常实用的测量仪器，它通过比较电路中的电压来测量未知元件的参数。

它的原理基于电阻、电感和电容在交流电路中的特性，通过平衡电桥来实现测量。

在实际应用中，它可以精确地测量各种不同类型的电阻、电感和电容，是电子工程领域中不可或缺的工具之一。
