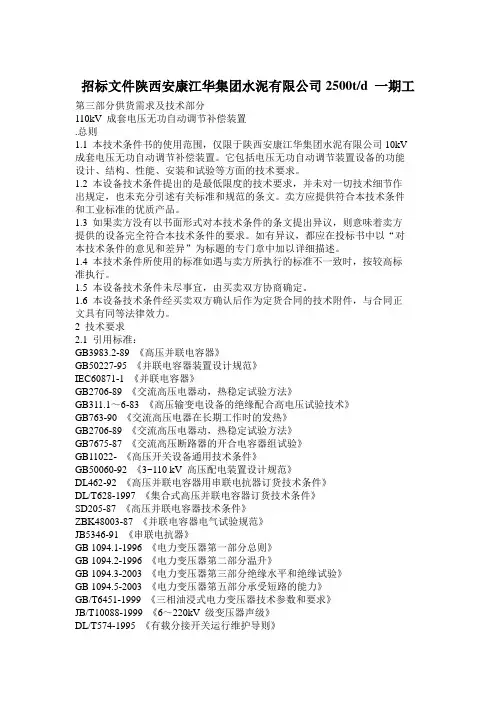

招标文件陕西安康江华集团水泥有限公司2500t/d 一期工第三部分供货需求及技术部分110kV 成套电压无功自动调节补偿装置.总则1.1 本技术条件书的使用范围，仅限于陕西安康江华集团水泥有限公司10kV 成套电压无功自动调节补偿装置。
它包括电压无功自动调节装置设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术条件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
卖方应提供符合本技术条件和工业标准的优质产品。
1.3 如果卖方没有以书面形式对本技术条件的条文提出异议，则意味着卖方提供的设备完全符合本技术条件的要求。
如有异议，都应在投标书中以“对本技术条件的意见和差异”为标题的专门章中加以详细描述。
1.4 本技术条件所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术条件未尽事宜，由买卖双方协商确定。
1.6 本设备技术条件经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等法律效力。
2 技术要求2.1 引用标准：GB3983.2-89 《高压并联电容器》GB50227-95 《并联电容器装置设计规范》IEC60871-1 《并联电容器》GB2706-89 《交流高压电器动，热稳定试验方法》GB311.1～6-83 《高压输变电设备的绝缘配合高电压试验技术》GB763-90 《交流高压电器在长期工作时的发热》GB2706-89 《交流高压电器动，热稳定试验方法》GB7675-87 《交流高压断路器的开合电容器组试验》GB11022- 《高压开关设备通用技术条件》GB50060-92 《3~110 kV 高压配电装置设计规范》DL462-92 《高压并联电容器用串联电抗器订货技术条件》DL/T628-1997 《集合式高压并联电容器订货技术条件》SD205-87 《高压并联电容器技术条件》ZBK48003-87 《并联电容器电气试验规范》JB5346-91 《串联电抗器》GB 1094.1-1996 《电力变压器第一部分总则》GB 1094.2-1996 《电力变压器第二部分温升》GB 1094.3-2003 《电力变压器第三部分绝缘水平和绝缘试验》GB 1094.5-2003 《电力变压器第五部分承受短路的能力》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》JB/T10088-1999 《6～220kV 级变压器声级》DL/T574-1995 《有载分接开关运行维护导则》GB/T13499-1992 《电力变压器应用导则》GB 2421-89 《电工电子产品基本环境试验规程》GB6162-85 《静态继电保护装置的电气抗干扰试验》GB6587.4-86 《电子测量仪器震动试验》GB6587.5-86 《电子测量仪器冲击试验》GB6587.6-86 《电子测量仪器运输试验》GB9969.1-88 《工业产品使用说明书总则》GB11920-89 《电站电气部分集中控制装置通用技术条件》SD325-89 《电力系统电压和无功技术导则》DL/T672-1999 《变电所电压无功调节控制装置订货技术条件》GB/T16927.1-1997 《高电压试验技术第一部分：一般试验要求》GB/T16927.2-1997 《高电压试验技术第二部分：测量系统》GB50150-91 《电气设备安装工程电气设备交接试验标准》GB/T14598.10-1996 《快速瞬变干扰试验》GB/T14598.13-1998 《1MHz 脉冲群干扰试验》GB11032－××××《交流无间隙金属氧化物避雷器》（报批稿）GB4208-84 《外壳防护等级的分类》2.2 使用环境条件：（1）海拔高度：<1000 米（2）环境温度：–15℃~40℃（3）空气相对湿度：<90%（4）地震烈度：8 度2.3 工程条件：A.系统电压：10kVB.系统最高电压：10.7kVC.系统额定频率：50HzD.安装地点：户内E.安装方式：地脚螺栓2.4 基本技术参数：2.4.1 额定电压：10.5kV2.4.2 最高工作电压：10.7kV2.4.3 额定频率：50Hz2.4.4 电压无功自动调节装置要求A.调压器主要参数额定电压：10.5kV额定频率：50Hz最大输出容量：6000 kVar阻抗：小于2.0%（折算到电磁容量）环境温度：-35℃～+40℃相对湿度：≤95% (25℃时)相数：三相套管爬距：按IV 类污染源选择，即3.1cm/ kV温升限值：按GB1094.2 标准要求，并考虑一定谐波电流发热（按10%额定电流）。
10kV框架式并联电容器技术规范
国家电网公司集中规模招标采购年第四批项目技术规范专用部分（编号1017003-0010-01）66kV变电站10kV/0.9Mvar框架式并联电容器成套装置（不含电抗器）设计单位： 2010年 10月目录1 标准技术参数 (1)2 项目需求部分 (4)2.1货物需求主要参数和供货范围 (4)2.2必备的备品备件、专用工具和仪器仪表 (4)2.3图纸资料提交单位 (6)2.4工程概况 (6)2.5使用条件 (6)2.6项目单位可选技术参数 (7)2.7项目单位技术差异 (8)2.8一次、二次及土建接口要求（扩建工程） (8)3 投标人响应部分 (8)3.1投标人技术偏差 (8)3.2投标产品的销售及运行业绩 (8)3.3推荐的备品备件、专用工具和仪器仪表 (9)3.4最终用户的使用情况证明 (9)3.5投标人提供的试验检测报告 (9)3.6投标人提供的鉴定证书表 (9)3.7投标人提供的其他资料 (8)1 标准技术参数投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动标准参数值。
“投标人保证值”应与型式试验报告相符。
如有偏差，请填写技术偏差表。
表1 标准技术参数表F2.5U N直流电压作用下，10min内放电5次，电容量变化在 2%以下2 项目需求部分2.1 货物需求主要参数和供货范围2.1.1 货物需求主要参数和数量表2 货物需求主要参数和数量一览表表3 货物供货范围一览表2其他附件包括：支柱绝缘子、隔离开关和接地开关、框架、连接线等。
2.2 必备的备品备件、专用工具和仪器仪表表4 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表5所列单位，卖方提交的须经确认的图纸资料及其接收单位。
表5 卖方提交的图纸资料及其接收单位一览表2.4 工程概况2.4.1项目名称：2.4.2项目单位：2.4.3工程规模：。
2.4.4工程地址：2.4.5交通、运输：2.5 使用条件2.5.1 环境条件表6 环境条件一览表252.5.2 系统条件（1）系统标称电压： 10 kV。
XX 35kV电网调整工程10kV框架式电容补偿装置技术要求(2023年)
XX35kV电网调整工程IOkV框架式电容补偿装置技术要求XX市XX工程设计咨询有限责任公司二O二X年X月E-maikXIOkV户外装配式电容器装置供货一览表1.总则1.1本技术条件适用于国产IOkV电容补偿装置订货。
1.2本技术条件既可以用于具体工程项目设备招标并作为设备招标书的一部分，又可以作为具体工程项目订货技术协议的附件。
如供方采用未列入本技术条件的标准、技术服务条款，或者在工艺、材料、结构、性能参数与本文件不同的地方，以及产品所采用外购部件等，供方除在投标书中明确陈述外，双方应在订货技术协议中另作说明。
如果供方没有异议，本订货技术条件将与商务合同同时生效。
1.3本技术条件凡标明参数数值的或者提出要求的，是作为特别强调，其他未标明的均应执行相关GB、DL或IEC标准。
1.4除有特殊说明外，供方必须使用国家法定计量单位。
1.5供方提供的产品，应通过型式试验和两部鉴定，并进实际运行证明是质量优良、安全可靠的产品。
1.6提供产品的组织（供方），应是经过法定程序进行了GB/T112001标准质量体系认证的组织。
2.引用标准下列标准所包含的有关条文,通过引用而成为本技术条件的条文。
所有标准都会被修订,使用本技术条件的各方，应探讨采用下列标准最新版本的可能性。
•GB3983.2-89《高电压并联电容器》•DL/T604-1996《高压并联电容器装置订货技术条件》•GB50227-95《并联电容器装置设计规范》•DL/T653-1998《高压并联电容器用放电线圈订货技术条件》•GB10229-88《电抗器》•GB6450-86《干式电力变压器》•DL462-92《高压并联电容器用串联电抗器》3.使用环境：海拔高度：≤100Om环境温度：-25C〜+45℃风速：W35m∕s最大日温差：≤250C覆冰厚度：≤10mm抗震能力：水平加速度：0.25g垂直加速度：0.125g空气污秽程度：Hl级安装地点：户外4.技术参数要求：4.1型号：TBB-10-900-IW片散式单个电容100kVar接线型式：单星形接线开口三角电压保护单元型号：BAM型4.2额定电压：11.5/月频率：50Hz二次侧容量IOoVA4.3额定容量及数量：900kvar2台4.4电容量允许偏差：电容器组的实测电容值与额定值之差不超过额定值的5船三相之间电容量不平衡不大于2%。
技术协议-10kV电容器技术规范3000kvar
紫金锌业35kV输变电工程10kV电容器技术协议需方：新疆紫金锌业有限公司设计单位：山东省环能设计院股份有限公司供方：2021年1月目录一、工程概述 ............................................................................................................... 错误!未定义书签。
二、主要标准 (3)三、运行环境条件 (3)四、产品应遵循的设计图纸 (3)五、基本技术参数 (4)六、技术要求 (4)七、供货范围 (5)一、主要标准1、《高电压并联电容器》GB 3983.22、《额定电压660V以上交流电力系统用并联电容器：总则、性能、试验和标志—安全要求—安装和运行指南》IEC 8713、《并联电容器装置设计规范》GB 502274、《3.6kV～40.5 kV交流金属封闭开关设备和控制设备》GB39066、《标称电压1000V以上交流电力系统用并联电容器第1部分：总则》GB/T 11024.17、《高压并联电容器用串联电抗器订货技术条件》DL 462本条款仅列出了应执行的主要标准规范，除执行上述规范外，尚应符合国家现行有关强制性标准的规定，以及其它适应于产品内容的其它标准规范。
如果几种规范和标准的相关要求适用于同一情况，则应遵循相关要求最为严格的条款。
若本技术规格书与相关的技术规格书或标准规范有冲突，则应向甲方咨询并得到其书面裁决后才能开展工作。
所有标准都可能被修订，厂方须使用所列标准的最新版本。
二、运行环境条件1、环境温度最高温度：+45ºC最低温度：-30ºC2、年平均气温：11.4ºC3、年平均相对湿度：≤47%4、海拔高度：1000m5、地震裂度：8度6、安装位置：户内7、污秽等级：Ⅳ级（户外）（泄漏比距≥3.1cm/kV）；Ⅲ级（户内）（泄漏比距≥2.5cm/kV三、产品应遵循的设计图纸1、电气主接线图；2、一层电气平面图。
kV变电站用并联电容器成套装置通用技术规范
35kV变电站用10kV并联电容器成套装置通用技术规范并联电容器装置标准技术规范使用说明一、总体说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表8 项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“表8 项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表9 投标人技术偏差表”外，必要时应提供相应试验报告。
二、具体使用说明1、本并联电容器装置采购规范的使用范围涵盖35kV变电站，并联电容器装置的电压等级为10kV，其单套额定容量由1000kvar到4000kvar，共计9种规格，物资采购通用及专用技术规范共10本（通用技术规范1本和专用技术规范9本）。
2、并联电容器装置物资采购标准目录中的设备编号含义如下所示：变电站电压等级，0.6—66kV ，1—110kV ，2—220kV ，3—330kV ，5—500kVN —内熔丝加继电保护；J —继电保护电抗率：1—1%；5—5%；12—12%单台电容器容量，kvar 电容器组容量，kvar 并联电容器装置型式：K —框架式；H —集合式并联电容器装置标称电压：A —10kV ；B —35kV ；C —66kV 设备代号：C —并联电容器装置例1：5C-BK60000/500-5N 表示500kV 变电站用35kV 框架式并联电容器装置，单组容量为60000kvar ，单台电容器容量为500kvar ，电抗率为5%，单台电容器保护方式采用内熔丝加继电保护。
10KV电容器资料
10kV无功补偿装置技术规范书2008年7月1总则1.1本技术协议适用于山西地电股份公司110kV变电站新建工程。
它提出了对该无功补偿设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本技术协议中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本协议和工业标准并经鉴定合格的优质产品。
1.3如果供方没有以书面形式对本技术协议的条文提出异议，则表示供方提供的设备完全符合本技术协议的要求。
如有异议，不管是多么微小，都应以书面形式在投标文件中提交需方。
2技术要求2.1设备制造应满足下列规范和标准，但并不仅限于此：GB311《高压输变电设备的绝缘配合》GB270《交流高压电器动热稳定试验方法》GB763《交流高压电器在长期工作时的发热》GB5582《高压电力设备外绝缘污秽等级》GB273《变压器、高压电器和套管的接线端子》高压并联电容器装置技术标准----国家电网公司DL/T604—1996高压并联电容器装置订货技术条件》GB3983 2 —89《交流高压并联电容器》DL462-91《高压并联电容器用串联电抗器订货技术条件》以上标准均执行最新版本。
2.2使用环境条件：2.2.1 户外/户内：户外最高温度：37 C最低温度：-23.3 C最大风速：23m/s环境湿度：月平均相对湿度不大于90%日平均相对湿度不大于95%污秽等级：川级海拔高度：< 1000m地震烈度：7度2.系统运行条件2.1系统标称电压10 kV2.2最高运行电压11 kV2.3额定频率50 H^2.4中性点接地方式非有效接地2.5电容器组接线方式星形2.6电容器分组数2X32.7串联电抗器安装位置户外3.设备主要参数3.1框架式并联电容器基本技术参数：3.1.1电容器额定电压11 kV3.1.2电容器额定容量整组容量3000+1800 kvar 可在1800、3000、4800 :个位置自动投切。
10kV 干式铁心并联电抗器技术规范书
招标编号：xxxxxxx-xx-xx 江苏省电力公司工程10kV铁芯并联电抗器招标文件第二卷技术规范书江苏省电力公司200x年x月目录1. 总则2. 工作范围2.1 供货范围2.2 服务范围2.3 技术文件3. 技术要求3.1 标准3.2 使用环境条件3.3 技术要求4. 质量保证5. 试验6. 包装、运输和储存7. 制造厂应提供的数据及资料8. 卖方应填写的主要部件来源、规范一览表附表1: 10kV铁心并联电抗器供货表附表2: 投标差异表(格式)10kV串联电抗器技术规范书1. 总则1.1 本设备技术规范书适用于 10kV铁心并联电抗器, 它提出了该电抗器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范提出的是最低限度的技术要求。
凡本技术规范中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议, 则意味着卖方提供的设备完全符合本规范书的要求。
如有异议, 不管是多么微小, 都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时, 按较高标准执行。
1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力。
1.6本设备技术规范书未尽事宜, 由买、卖双方协商确定。
1.7 卖方在应标技术规范中应如实反映应标产品与本技术规范的技术差异。
如果卖方没有提出技术差异，而在执行合同的过程中，买方发现卖方提供的产品与其应标技术规范的条文存在差异，买方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.8 卖方应充分理解本技术规范并按本技术规范的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本技术规范的要求，则认为应标不严肃，在评标时将有不同程度的扣分。
10kV干式空心并联电抗器技术规范
10kV干式空心并联电抗器通用技术规范1本规范对应的专用技术规范目录210kV干式空心并联电抗器采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分的表6“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写表7“技术偏差表”外，必要时应提供相应试验报告。
7、专用技术规范中表1“标准技术参数表”中的“标准参数值”栏是标准化参数（对应于正常的使用条件），不允许项目单位和投标人改动。
项目单位不能在表1中对参数做任何修改（包括里面有“项目单位填写“字样）；表1中若有“项目单位填写“项，项目单位应在表7中给出；投标人应在表1中“投标人保证值”一栏逐项填写且应在表7中填写相应的响应值。
3目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资质文件 (1)1.3 投标人应提供的技术文件 (1)1.4 标准与规范 (3)2结构及其他要求 (3)2.1结构、材料要求 (3)2.2铭牌 (4)2.3电气一次接口 (4)2.4 电气二次接口 (6)2.5 土建接口 (6)3 试验 (1)3.1 例行试验 (1)3.2 型式试验 (1)3.3 特殊试验 (1)3.4 现场试验 (1)4 安装要求 (1)41 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
10kV并联电容器组技术规范书-推荐下载
广西电网公司 10kV 并联电容器成套装置技术规范书
1 总则 1.1 本规范书适用于 10kV 并联电容器组成套装置，它提出设备的功能设计、结构、性能、安装 和试验等方面的技术要求。 1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未 对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现 行有关标准要求的高质量产品及其相应服务。 1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统） 完全满足本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规 范书的差异（表）”为标题的专门章节加以详细描述。本规范书的条款，除了用“宜”字表述的条款 外，一律不接受低于本技术规范条款的差异。不允许直接修改本技术规范书的条款而作为供方对本技 术规范书的应答。 1.4 本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、 供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.5 供方须执行现行国家标准和行业标准。应遵循的主要标准如下: GB 4208-2008 外壳防护等级(IP代码) GB 1984-2003 高压交流断路器 GB 2706-1999 交流高压电器动、热稳定试验方法 GB/T 11024.1-2001 标称电压1kV以上交流电力系统用并联电容器 第1部分：总则 性能、试验 和定额 安全要求 安装和运行导则 GB/T 11024.2-2001 标称电压1kV以上交流电力系统用并联电容器 第2部分：耐久性试验 GB/T 11024.4-2001 标称电压1kV以上交流电力系统用并联电容器 第4部分: 内部熔丝 GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求 GB/T5582-1993 高压电力设备外绝缘污秽等级 GB 50060-1992 3～110kV高压配电装置设计规范 GB 15116.5-1994 交流高压熔断器 并联电容器外保护用熔断器 GB 50227-1995 并联电容器装置设计规范 GB/T 6916-1997 湿热带电力电容器 GB/T 16927.2～GB/T 16927.6-1997 高电压试验技术 GB.311.1—1997 高压输变电设备的绝缘配合 GB 50150-2006 电气装置安装工程 电气设备交接试验标准 DL/T 402-2007 交流高压断路器订货技术条件 DL 442-1991 高压并联电容器单台保护用熔断器订货技术条件 DL 462-1992 高压并联电容器用串联电抗器订货技术条件
10kv及以下变电所并联电容器装置电气接线及附属装置的一般规
简洁高效
10kv及以下变电所并联电容器装置电气接
线及附属装置的一般规
1、高压电容器组宜接成中性点不接地星形，容量较小时宜接成三角形。
低压电容器组应接成三角形。
2、高压电容器组应直接与放电装置连接，中间不应设置开关或熔断器。
低压电容器组和放电设备之间，可设自动接通的接点。
3、电容器组应装设单独的控制和保护装置，当电容器组为提高单台用电设备功率因数时，可与该设备共用控制和保护装置。
4、单台高压电容器应设置专用熔断器作为电容器内部故障保护，熔丝额定电流宜为电容器额定电流的1.5～2.0倍。
5、当电容器装置附近有高次谐波含量超过规定允许值时，应在回路中设置抑制谐波的串联电抗器。
6、电容器的额定电压与电力网的标称电压相同时，应将电容器的外壳和支架接地。
当电容器的额定电压低于电力网的标称电压时，应将每相电容器的支架绝缘，其绝缘等级应和电力网的标称电压相配合。
1/ 1。
10kV电容器技术规范书
和县和成矿业35kV变电站工程10kV并联电容器成套装置技术规范书批准：审核：校核：编写：巢湖鼎力电力工程设计有限公司2008年05月巢湖目录1. 总则2. 技术要求3. 使用环境条件4 . 设备名称及套数、型号规格5 . 设备概况6. 配件的技术要求及质量保证7. 整机8. 技术服务9. 质量保证和试验附图：电容器接线图1总则1.1本规范书的使用范围仅限于和县和成矿业35kV变电站工程10kV并联电容器成套装置的定货，它包括本体及其附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和工业标准的优质产品。
1.3本规范书所使用的标准如遇与供方所执行的标准发生矛盾时，按较高标准执行。
1.4如果供方没有以书面形式对本规范书的条文提出异议，那么需方可以认为供方所供的产品应符合本规范书的要求。
1.5在签定合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，根据具体情况由供需双方共同商定。
2技术要求2.1 设备制造应满足下列规范和标准DL/T628-1997 《集合式并联电容器装置设计规范》GB50227-95 《并联电容器装置设计规范》GB311.1-83 《高压输变电设备的绝缘配合》GB5582 《高压电力设备外绝缘污秽等级》GB311.2-311.6 《高电压试验技术》GB3983.2-93 《高电压并联电容器》GB11024-89 《高电压并联电容器耐久性试验》GB11025-89 《并联电容器用内部熔丝和内部过电压隔离器》ZBK48003-87 《并联电容器电器试验规范》JB3840 《并联电容器单台保护用高压熔断器》SD205-87 《高压并联电容器技术条件》DL462-92 《高压并联电容器用串联电抗器订货技术条件》DL653-1998 《高压并联电容器用放电线圈订货技术条件》其它有关的现行标准3使用环境条件3.1 海拔高度：1000m3.2 最高气温：+40℃3.3最低气温：-10℃3.4 最大日温差：25℃3.5 最大风速：30m/s3.6 覆冰厚度：5mm3.7 最大月平均相对湿度：不大于90%(25℃)最大日平均相对湿度：不大于95%(25℃)3.8日照强度：0.1W/cm2 (风速0.5m/s)3.9 抗震能力：地面水平加速度：0.2g地面垂直加速度：0.1g共振正弦二周波，并应考虑导线振荡和导线张力的影响，安全系数1.67。
10kV并联电容器组技术规范书(通用技术规范)
山东陵城区恒盛35kV变电站新建工程10kV 并联电容器组成套装置招标文件（技术规范通用部分）2016年07月济南目录1 总则2 使用条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料7 技术资料和图纸交付进度8 标志、包装、贮存和运输9 技术服务与设计联络1 总则1.1本规范书适用于10kV并联电容器组成套装置，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要标准如下:GB 4208-2008 外壳防护等级(IP代码)GB 1984-2003 高压交流断路器GB 2706-1999 交流高压电器动、热稳定试验方法GB/T 11024.1-2001 标称电压1kV以上交流电力系统用并联电容器第1部分：总则性能、试验和定额安全要求安装和运行导则GB/T 11024.2-2001 标称电压1kV以上交流电力系统用并联电容器第2部分：耐久性试验GB/T 11024.4-2001 标称电压1kV以上交流电力系统用并联电容器第4部分: 内部熔丝GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T5582-1993 高压电力设备外绝缘污秽等级GB 50060-1992 3～110kV高压配电装置设计规范GB 15116.5-1994 交流高压熔断器并联电容器外保护用熔断器GB 50227-1995 并联电容器装置设计规范GB/T 6916-1997 湿热带电力电容器GB/T 16927.2～GB/T 16927.6-1997 高电压试验技术GB.311.1—1997 高压输变电设备的绝缘配合GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 402-2007 交流高压断路器订货技术条件DL 442-1991 高压并联电容器单台保护用熔断器订货技术条件DL 462-1992 高压并联电容器用串联电抗器订货技术条件DL 5014-1992 330～500kV变电所无功补偿装置设计技术规定DL/T 604-1996 高压并联电容器装置订货技术条件DL/T 653-1998 高压并联电容器用放电线圈订货技术条件DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 840-2003 高压并联电容器使用技术条件JB 5346-1998 串联电抗器ZBK48003-1987 并联电容器电气试验规范GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
10kV框架式并联电容器技术要求规范
国家电网公司集中规模招标采购年第四批项目技术规范专用部分（编号1017003-0010-01）66kV变电站10kV/0.9Mvar框架式并联电容器成套装置（不含电抗器）设计单位： 2010年 10月目录1 标准技术参数 (1)2 项目需求部分 (4)2.1货物需求主要参数和供货范围 (4)2.2必备的备品备件、专用工具和仪器仪表 (4)2.3图纸资料提交单位 (6)2.4工程概况 (6)2.5使用条件 (6)2.6项目单位可选技术参数 (7)2.7项目单位技术差异 (8)2.8一次、二次及土建接口要求（扩建工程） (8)3 投标人响应部分 (8)3.1投标人技术偏差 (8)3.2投标产品的销售及运行业绩 (8)3.3推荐的备品备件、专用工具和仪器仪表 (9)3.4最终用户的使用情况证明 (9)3.5投标人提供的试验检测报告 (9)3.6投标人提供的鉴定证书表 (9)3.7投标人提供的其他资料 (8)1 标准技术参数投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动标准参数值。
“投标人保证值”应与型式试验报告相符。
如有偏差，请填写技术偏差表。
表1 标准技术参数表2 项目需求部分2.1 货物需求主要参数和供货范围2.1.1 货物需求主要参数和数量表2 货物需求主要参数和数量一览表表3 货物供货范围一览表2其他附件包括：支柱绝缘子、隔离开关和接地开关、框架、连接线等。
2.2 必备的备品备件、专用工具和仪器仪表表4 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表5所列单位，卖方提交的须经确认的图纸资料及其接收单位。
表5 卖方提交的图纸资料及其接收单位一览表2.4 工程概况2.4.1项目名称：2.4.2项目单位：2.4.3工程规模：。
2.4.4工程地址：2.4.5交通、运输：2.5 使用条件2.5.1 环境条件表6 环境条件一览表252.5.2 系统条件（1）系统标称电压： 10 kV。
35千伏输变电工程10kV并联电容器装置技术规范
35千伏输变电工程IOkV并联电容器装置技术规范技术规范通用部分1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的电容器应符合招标文件所规定的要求，投标人亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。
如有必要，也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.1.3本招标文件技术规范提出了对电容器的技术参数、性能、结构、试验等方面的技术要求。
1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文,投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。
1.1.6本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.1.1 1.7确定中标人后，招标人和中标人须签订技术协议。
在签订技术协议时，由招标组织单位将标书审查会审定并经专家签署的《技术规范》纸质文件，提供给设计单位、运行单位、中标人各1份。
1.1.8若中标人完全响应招标书，上述《技术规范》直接作为《技术协议》。
若中标人不完全响应招标书或双方需要补充其他内容，在签订技术协议时，由中标人提供“差异表”以及补充内容的纸质文件，经各方协商达成一致意见后，连同上述《技术规范》共同构成《技术协议》。
1.1.9技术协议签订后1周内，双方必须签订商务合同，便于生产厂家及时提供有效的设计资料。
10KV电容器组技术规范
10kV并联电容器组成套装置技术规范书工程项目：江苏莱宝电力滤波有限公司2012年08月目录1 总则2 使用条件3 技术参数和要求4 试验5 供货范围6 供方在参与评议时应提供的资料7 技术资料和图纸交付进度8 标志、包装、贮存和运输9 技术服务与设计联络1 总则1.1本规范书适用于10kV并联电容器组成套装置，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在应约书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4本设备技术规范书和供方在参与评议时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要标准如下:GB 4208-2008 外壳防护等级(IP代码)GB 1984-2003 高压交流断路器GB 2706-1999 交流高压电器动、热稳定试验方法GB/T 11024.1-2001 标称电压1kV以上交流电力系统用并联电容器第1部分：总则性能、试验和定额安全要求安装和运行导则GB/T 11024.2-2001 标称电压1kV以上交流电力系统用并联电容器第2部分：耐久性试验GB/T 11024.4-2001 标称电压1kV以上交流电力系统用并联电容器第4部分: 内部熔丝GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T5582-1993 高压电力设备外绝缘污秽等级GB 50060-1992 3～110kV高压配电装置设计规范GB 15116.5-1994 交流高压熔断器并联电容器外保护用熔断器GB 50227-1995 并联电容器装置设计规范GB/T 6916-1997 湿热带电力电容器GB/T 16927.2～GB/T 16927.6-1997 高电压试验技术GB.311.1—1997 高压输变电设备的绝缘配合GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 402-2007 交流高压断路器订货技术条件DL 442-1991 高压并联电容器单台保护用熔断器订货技术条件DL 462-1992 高压并联电容器用串联电抗器订货技术条件DL 5014-1992 330～500kV变电所无功补偿装置设计技术规定DL/T 604-1996 高压并联电容器装置订货技术条件DL/T 653-1998 高压并联电容器用放电线圈订货技术条件DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 840-2003 高压并联电容器使用技术条件JB 5346-1998 串联电抗器ZBK48003-1987 并联电容器电气试验规范GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护Q/GXD 126.01-2009 电力设备交接和预防性试验规程（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
10kV框架式并联电容器技术规范
矿峰水泥厂35kV变电站工程10kV户内框架式并联电容器成套装置技术规范书2019年06日目录1标准技术参数 (4)2 项目需求部分 (7)2.1货物需求主要参数和供货范围 (7)2.2必备的备品备件、专用工具和仪器仪表 (7)2.3图纸资料提交 (7)2.4工程概况 (8)2.5使用条件 (8)2.6项目单位可选技术参数 (9)2.7项目单位技术差异 (9)3 投标人响应部分 (10)3.1投标人技术偏差 (10)3.2投标产品的销售及运行业绩 (10)3.3推荐的备品备件、专用工具和仪器仪表 (11)3.4最终用户的使用情况证明 (11)3.5投标人提供的试验检测报告 (11)3.6投标人提供的鉴定证书表 (11)3.7投标人提供的其他资料 (11)1 总则 (13)1.1一般规定 (13)1.2投标人应提供的资格文件 (13)1.3投标人应提供的技术文件 (13)1.4必须提交的技术数据和信息 (15)1.5备品备件 (15)1.6专用工具与仪器仪表 (15)1.7现场检验 (15)1.8安装、调试、性能试验、试运行和验收 (15)1.9标准 (16)2 结构及其他要求 (16)2.1结构要求 (16)2.2一次、二次及土建接口要求 (16)3 试验 (17)3.1电容器装置试验 (17)3.2电容器试验 (18)3.3放电线圈试验 (18)3.4金属氧化物避雷器试验 (19)3.5支柱绝缘子试验 (20)3.6隔离开关和接地开关试验 (20)3.7不平衡保护用电流互感器 (20)3.8熔断器试验（对采用熔断器的装置，应进行本试验） (21)3.8.1熔断器例行试验 (21)3.9集合式电容器试验（对集合式电容器装置，应进行本试验） (21)4 技术服务、设计联络、工厂检验和设备监造 (22)4.1技术服务 (22)4.2在卖方工厂的检验和监造 (22)5 设备通用技术参数和性能要求 (23)5.1电容器装置通用技术参数和性能要求 (23)5.2单台电容器通用技术要求 (25)1标准技术参数投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动标准参数值。
并联电容器组运维细则
并联电容器组运维细则1运行规定1.1一般规定1.1.1并联电容器组新装投运前，除各项试验合格并按一般巡视项目检查外，还应检查放电回路，保护同路、通风装置完好。
构架式电容器装置每只电容器应编号，在上部三分之一处贴45°C~50°C试温蜡片。
在额定电压下合闸冲击三次，每次合闸间隔时间5分钟，应将电容器残留电压放完时方可进行下次合闸。
1.1.2并联电容器组放电装置应投入运行，断电后在5s内应将剩余电压降到50伏以下。
1.1.3运行中的并联电容器组电抗器室温度不应超过35℃,当室温超过35℃时，干式三相重迭安装的电抗器线圈表面温度不应超过85βC,单独安装不应超过75℃。
1.1.4并联电容器组外熔断器的额定电流应不小于电容器额定电流的1.43倍选择,并不宜大于额定电流的1.55倍。
更换外熔断器时应注意选择相同型号及参数的外熔断器。
每台电容器必须有安装位置的唯一编号。
1.1.5电容器引线与端子间连接应使用专用线夹，电容器之间的连接线应采用软连接，宜采取绝缘化处理。
1.1.6室内并联电容器组应有良好的通风，进入电容器室宜先开启通风装置。
1.1.7电容器围栏应设置断开点，防止形成环流，造成围栏发热。
1.1.8电容器室不宜设置采光玻璃，门应向外开启，相邻两电容器的门应能向两个方向开启。
电容器室的进、排风口应有防止风雨和小动物进入的措施。
1.1.9室内布置电容器装置必须按照有关消防规定设置消防设施，并设有总的消防通道，应定期检查设施完好，通道不得任意堵塞。
1.1.10吸湿器（集合式电容器）的玻璃罩杯应完好无破损，能起到长期呼吸作用,使用变色硅胶，罐装至顶部1∕6~1∕5处，受潮硅胶不超过2/3,并标识2/3位置,硅胶不应自上而下变色，上部不应被油浸润，无碎裂、粉化现象。
油封完好，呼或吸状态下，内油面或外油面应高于呼吸管口。
1.1.11非密封结构的集合式电容器应装有储油柜，油位指示应正常，油位计内部无油垢，油位清晰可见，储油柜外观应良好，无渗油、漏油现象。
并联电容器设计规范
并联电容器装置设计规范(GB50227-95)第一章总则第1.0.1条为使电力工程的并联电容器装置设计贯彻国家技术经济政策, 做到安全可靠、技术先进、经济合理和运行检修方便,制订本规范.第1.0.2条本规范适用于220KV及以下变电所、配电所中无功补偿用三相交流高压、低压并联电容器装置的新建、扩建工程设计.第1.0.3条并联电容器装置的设计, 应根据安装地点的电网条件、补偿要求、环境状况、运行检修要求和实践经验,确定补偿容量、选择接线、保护与控制、布置及安装方式.第1.0.4条并联电容器装置的设备选型, 应符合国家现行的产品标准的规定.第1.0.5条并联电容器装置的设计,除应执行本规范的规定外,尚应符合国家现行的有关标准和规范的规定.第二章-1 术语1.高压并联电容器装置(installtion of high voltage shunt capacitors):由高压并联电容器和相应的一次及二次配套设备组成, 可独立运行或并联运行的装置.2.低压并联电容器装置(installtion of low voltage shunt capacitors):由低压并联电容器和相应的一次及二次配套元件组成, 可独立运行或并联运行的装置.3.并联电容器的成套装置(complete set of installation for shunt capacitors):由制造厂设计组装设备向用户供货的整套并联电容器装置.4.单台电容器(capacitor unit):由一个或多个电容器元件组装于单个外壳中并引出端子的组装体.5.电容器组(capacitor bank):电气上连接在一起的一群单台电容器.6.电抗率(reactance ratio):串联电抗器的感抗与并联电容器组的容抗之比,以百分数表示.7.放电器、放电元件(discharge device、discharge component):装在电容器内部或外部的, 当电容器从电源脱开后能将电容器端子间的电压在规定时间内降低到规定值的设备或元件.8.串联段(series section):在多台电容器连接组合中,相互并联的单台电容器群.9.剩余电压(residual voltage):单台电容器或电容器组脱开电源后, 电容器端子间或电容器组端子间残存的电压.10.涌流(inrush transient current):电容器组投入电网时的过渡过电流.11.外熔丝(external fuses):装于单台电容器外部并与其串联连接, 当电容器发生故障时用以切除电容器的熔丝.12.内熔丝(internal fuses):装于单台电容器内部与元件或元件组串联连接, 当元件发生故障时用以切除该元件或元件组的熔丝.13.放电容量(discharging capacity):放电器允许连接的电容器组的容量.14.不平衡保护(unbalance protection):利用电容器组内两个相关部分之间的电容量之差形成的电流差或电压差构成的保护.第二章-2 符号1.Qcx:发生n次谐波谐振的电容器容量.2.Sd: 并联电容器装置安装处的母线短路容量.3.n: 谐波次数.4.K: 电抗率.5.I*ym:涌流峰值的标么值.6.β: 涌流计算中计及的电源影响系数.7.Q: 电容器组容量.8.Uc: 电容器端子运行电压.: 并联电容器装置的母线电压.10.S: 电容器组每相的串联段数.第二章-3 代号1.C: 电容器组.2.IC、2C、3C: 并联电容器装置分组回路编号.3.C1、C2、Cn: 单台电容器编号.4.L: 串联电抗器或限流线圈.5.QS: 隔离开关或刀开关.6.QF: 断路器.7.QG: 接地开关.8.TA: 电流互感器.: 放电器、放电元件.10.FV: 避雷器.11.FU: 熔断器.12.KM: 交流接触器.13.KA: 热继电器.14.HL: 指示灯.15.Uo: 开口三角电压.16.△U:相不平衡电压.17.△I:桥差电流.18.Io: 中性点不平衡电流.第三章接入电网基本要求第3.0.1条高压并联电容器装置接入电网的设计,应按全面规划、合理布局、分级补偿、就地平衡的原则确定最优补偿容量和分布方式.第3.0.2条变电所里的电容器安装容量,应根据本地区电网无功规划以及国家现行标准《电力系统电压和无功电压技术导则》和《全国供用电规划》的规定计算后确定.当不具备设计计算条件时,电容器安装容量可按变压器容量的10%-30%确定.第3.0.3条电容器分组容量,应根据加大单组容量、减少组数的原则确定.当分组电容器按各种容量组合运行时,不得发生谐振,且变压器各侧母线的任何一次谐波电压含量不应超过现行国家标准《电能质量- 公用电网谐波》的有关规定.谐振电容器容量,可按下式计算:Qcx=Sd[(1/n^2)-K] (3.0.3)式中:Qcx为发生n次谐波谐振电容器容量(Mvar);Sd为并联电容器装置安装处的母线短路容量(MV A);n为谐波次数,即谐波频率与电网基波频率之比;K为电抗率.第3.0.4条高压并联电容装置应装设在变压器的主要负荷侧.当不具备条件时,可装设在三绕组变压器的低压侧.第3.0.5条当配电所中无高压负荷时,不得在高压侧装设并联电容器装置.第3.0.6条低压并联电容器装置的安全地点和装设容量,应根据分散补偿和降低线损的原则设置. 补偿后功率因数应符合现行国家标准《全国供用电规则》的规定.第四章电气接线第一节接线方式第4.1.1条高压并联电容器装置, 在同级电压母线上无供电线路和有供电线路时, 可采用各分组回路直接接入母线,并经总回路接入变压器的接线方式.当同级电压母线上有供电线路,经技术经济比较合理时,可设置电容器专用母线的接线方式.第4.1.2条高压电容器组的接线方式,应符合下列规定:一、电容器组宜采用单星形接线或双星形接线.在中性点非直接接地的电网中,星形接线电容器组的中性点不应接地.二、电容器组的每相或每个桥臂,由多台电容器串联组合时, 应采用先并联后串联的接线方式.第4.1.3条低压电容器或电容器组, 可采用三角形接线或中性点不接地的星形接线方式.第二节配套设备及其连接第4.2.1条高压并联电容器装置的分组回路, 可采用高压电容器组与配套设备连接的方式,并装设下列配套设备:1.隔离开关、断路器或跌落式熔断器等设备.2.串联电抗器.3.操作过电压保护用避雷器.4.单台电容器保护用熔断器.5.放电器和接地开关.6.继电保护、控制、信号和电测量用一次设备及二次设备.第4.2.2条低压联联电容器装置接线宜装设下列配套元件;当采用的交流接触器具的限制涌流功能和电容器柜有谐波超值保护时,可不装设相应的限流线圈和热继电器.1.总回路刀开关和分回路交流接触器或功能相同的其他元件.2.操作过电压保护用避雷器.3.短路保护用熔断器.4.过载保护用热继电器.5.限制涌流的限流线圈.6.放电器件.7.谐波含量超限保护、自动投切控制器、保护元件、信号和测量表计等配套器件.第4.2.3条串联电抗器宜装设于电容器组的中性点侧. 当装设于电容器组的电源侧时,应校验动稳定电流和热稳定电流.第4.2.4条当电容器配置熔断器时, 应每台电容器配一只喷式熔断器; 严禁多台电容器共用一只喷逐式熔断器.第4.2.5条当电容器的外壳直接接地时, 熔断器应接在电容器的两侧.当电容器装设于绝缘框(台)架上且串联段数为二段及以上时,至少应有一个串联段的熔断器接在电容器的电源侧.第4.2.6条电容器组应装设放电器或放电元件.第4.2.7条放电器宜采用与电容器组直接并联的接线方式. 当放电器采用星形接线时,中性点不应接地.第4.2.8条低压电容器组装设的外部放电器件, 可采用三角形接线或不接地的星形接线,并直接与电容器连接.第4.2.9条高压电容器组的电源侧和中性点侧.宜设置检修接地开关.第4.2.10条高压并联电容器装置的操作过电压保护和避雷器接线方式, 应符合下列规定:一、高压并联电容器装置的分组回路,宜设置操作过电压保护.二、当断路器公发生单相重击穿时,可采用中性点避雷器接线方式,或采用相对地避雷器接线方式.三、断路器出现两相重击穿的概率极低时,可不设置两重击穿故障保护. 当需要限制电容器极间和电源侧对地地电压时, 其保护方式应符合下列规定:1.电抗率为12%及以上时,可采用避雷器与电容器组并联连接和中性点避雷器接线的方式.2.电抗率不大于1%时, 可采用避雷器与电容器组并联连接和中性点避雷器接线的方式.3.电抗率为4.5%-6%时,避雷器接线方式宜经模拟计算研究确定.第五章电器和导体的选择第一节一般规定第5.1.1条并联电容器装置的设备选型,应根据下列条件选择:1.电网电压、电容器运行工况.2.电网谐波水平.3.母线短路电流.4.电容器对短路电流的助增效应.5.补偿容量及扩建规划、接地、保护和电容器组投切方式.6.海拔高度、气温、湿度、污秽和地震烈度等环境条件.7.布置与安装方式.8.产品技术条件和产品标准.第5.1.2条并联电容器装置的电器和导体的选择, 应满足在当地环境条件下正常运行、过电压状态和短路故障的要求.第5.1.3条并联电容器装置的总回路和分组回路的电路和导体的稳态过电流,应为电容器额定电流的1.35倍.第5.1.4条高压并联电容器装置的外绝缘配合, 应与变电所、配电所中同级电压的其他电气设备一致.第5.1.5条并联电容器成套装置的组合结构,应便于运输和现场安装.第二节电容器第5.2.1条电容器的选型应符合下列规定:一、可选用单台电容器、集合式电容器和单台容量在500Kvar及以上的电容器且成电容器组.二、设置在严寒、高海拔、湿热带等地区和污秽、易燃易爆等环境中的电容器,均应满足特殊要求.三、装设于屋内的电容器,宜选用难燃介质的电容器.四、装设在同一绝缘框(台)架上串联段数为二段的电容器组,宜选用单套电容器.第5.2.2条电容器额定电压的选择,应符合下列要求:一、应计入电容器接入电网处的运行电压.二、电容器运行中承受的长期工频过电压,应不大于电容器额定电压的1.1倍.三、应计入接入串联电抗器引起的电容器运行电压升高,其电压升高值按下式计算:Uc = {Us/[(√3)S]}.1/(1-K) (5.2.2)式中:1.Uc为电容器端子运行电压(KV);为并联电容器装置的母线电压(KV);3.S为电容器组每相的串联段数.第5.2.3条电容器的绝缘水平,应按电容器接入电网处的要求选取.第5.2.4条电容器的过电压值和过电流值, 应符合国家现行产品标准的规定.第5.2.5条单台电容器额定容量的选择, 应根据电容器组设计容量和每相电容器串联、并联的台数确定,并宜在电容器产品额定容量系列的优先值中选取.第5.2.6条低压电容器宜采用自愈式电容器.第三节断路器第5.3.1条高压并联电容器装置断路器的选择, 除应符合断路器有关标准外,尚应符合下列规定:一、并合时,触头弹跳时间不应大于2ms,并不应有过长的预击穿; 10KV 少油断路器的关合预击穿时间不得超过3.5ms.二、开断时不应重击穿.三、应能承受关合涌流,以及工频短路电流和电容器高频涌流的联合作用.四、每天投切超过三次的断路器,应具备频繁操作的性能.第5.3.2条高压并联电容器装置总回路中的断路器, 应具有切除所连接的全部电容器组和开断总回路短路电流的能力. 条件允许时,分组回路的断路器可采用不承担开断短路电流的开关设备.第5.3.3条投切低压电容器的开关,其接通、分断能力和短路强度,应符合装设点的使用条件.当切除电容器时,不应发生重击穿,并应具备频繁操作的性能.第四节熔断器第5.4.1条电容器保护使用的熔断器,宜采用喷逐式熔断器.第5.4.2条熔断器的时间-电流特性曲线,应选择在被保护的电容器外壳的10%爆裂概率曲经的左侧. 时间-电流特性曲线的偏差,应符合现行国家标准《高压并联电容器单台保护用熔断器订货技术条件》的有关规定.第5.4.3条熔断器的熔丝额定电流选择, 不应小于电容器额定电流的1.43倍,并不宜大于额定电流的1.55倍.第5.4.4条设计选用的熔断器的额定电压、耐受电压、开断性能、熔断特性、抗涌流能力、机械性能和电气寿命,均应符合国家现行标准《高压并联电容器单台保护用熔断器订货技术条件》的规定.第五节串联电抗器第5.5.1条串联电抗器的选型, 宜采用干式空心电抗器或油浸式铁心电抗器,并应根据技术经济比较确定.第5.5.2条串联电抗器的电抗率选择应符合下列规定:一、仅用于限制涌流时,电抗率宜取0.1%-1%.二、用于抑制谐波, 当并联电容器装置接入电网处的背景谐波为5次及以上时,宜取4.5%-6%; 当并联电容器装置接入电网处的背景谐波为3次及以上时,宜取12%;亦可采用4.5%-6%与12%两种电抗率.第5.5.3条并联电容器装置的合闸涌流限值, 宜取电容器组额定电流的20倍;当超过时,应采用装设串联电抗器予以限制.电容器组投入电网时的涌流计算,应符合本规范附录B的规定.第5.5.4条串联电抗器的额定电压和绝缘水平, 应符合接入处电网电压和安装方式要求.第5.5.5条串联电抗器的额定电流不应小于所连接的电容器组的额定电流,其允许过电流值不应小于电容器组的最大过电流值.第5.5.6条变压器回路装设限流电抗器时, 应计入其对电容器分组回路的影响和抬高母线电压的作用.第六节放电器第5.6.1条当采用电压互感器作放电器时,宜采用全绝缘产品,其技术特性应符合放电器的规定.第5.6.2条放电器的绝缘水平应与接入处电网绝缘水平一致. 放电器的额定端电压应与所并联电容器的额定电压相配合.第5.6.3条放电器的放电性能应满足电容器组脱开电源后, 在5S内将电容器组上的剩余电奢降至50V及以下.第5.6.4条当放电器带有二次线圈并用于保护和测量时, 应满足二次负荷和电压变比误差的要求.第七节避雷器第5.7.1条避雷器用于限制并联电容器装置操作过电压保护时, 应选用无间隙金属氧化物避雷器.第5.7.2条与电容器组并联连接的避雷器、与串联电抗器并联连接的避雷器和中性点避雷器参数选择,应根据工程设计的具体条件进行模拟计算确定.第八节导体及其他第5.8.1条单台电容器至母线或熔断器的连接线应采用软导线, 其长期允许电流不应小于单台电容器额定电流的1.5倍.第5.8.2条电容器组的汇流母线和均压线的导线截面应与分组回路的导体截面一致.第5.8.3条双星形电容器组的中性点连接线和桥形接线电容器组的桥连接线,其长期允许电流不应小于电容器组的额定电流.第5.8.4条并联电容器装置的所有连接导体, 应满足动稳定和热稳定的要求.第5.8.5条用于高压并联电容器装置的支柱绝缘子, 应按电压等级、泄漏距离、机械荷载等技术条件选择和校验.第5.8.6条用于高压并联电容器组不平衡保护的电流互感器, 应符合下列要求:一、额定电压应按接入处电网电压选择.二、额定电流不应小于最大稳态不平衡电流.三、应能耐受故障状态一的短路电流和高频涌放电流. 并应采取装设间隙或装设避雷器等保护措施.四、准确等级可按继电保护要求确定.第5.8.7条用于高压电容器组不平衡保护的电压互感器,应符合下列要求:一、绝缘水平应按接入处电网电压选择.二、一次额[下电压不得低于最大不平衡电压.三、一次线圈作电容器的放电回路时,应满足放电容量要求.四、准确等级可按电压测量要求确定.第六章保护装置和投切装置第一节保护装置第6.1.1条电容器故障保护方式应根据各地的实践经验配置.第6.1.2条电容组应装设不平衡保护,并应符合下列规定:一、单星形接线的电容器线岢采用开口三角电压保护.二、串联段数为二段及以上的单星形电容器组岢打用电压差动保护.三、每相能接成四个桥臂的单星形电容器组,可采用桥式差电流保护.四、以星形接线电容器组,可采用中性点不平等电流保护.采用外熔丝保护和电容器组,其不平衡保护应按单台电容器过电压允许值整定. 采用内熔丝保护和无熔丝保护的电容器且,其不平衡保护应按电容器内部元件过电压允许值整定.第6.1.3条高压并联电容器装置可装设带有短延时的速断保护和过流保护,保护动作于跳闸.速断保护的动作电流值,在最小运行方式下, 电容顺组端部引线发生两相短路时,保护的灵敏系数应符合要求; 动作时限应大于电容器组合闸涌流时间.第6.1.4条高压并联电容器装置宜装设过负荷保护, 带时限动作于信号或跳闸.第6.1.5条高压并联电容器装置应装设母线过电压保护, 带时限动作于信号或跳闸.第6.1.6条高压并联电容器装置应装设母线失压保护, 带时限动作于跳闸.第6.1.7条容量为0.18MV A 及以上的油浸式铁心串联电抗器装设瓦斯保护.轻瓦斯动作于信号,重瓦斯动作于跳闸.第6.1.8条低压并联电容器装置, 应有短路保护、过电压保护、失压保护,并宜有过负荷保护或谐波超值保护.第二节投切装置第6.2.1条高夺并联电容器装置可根据其在电网中的作用、设备情况和运行经验选择自动投切或手动投投切方式,并应符合下列规定:一、兼负电网调压的并联电容器装置.可采用按电压、无功功率及时间等组合条件的自动投切.二、变电所的主变压器具有载调压装置时,可采用对电容器组与变压器分接头进行综合调节的自动投切.三、除上述之外变电所的并联电容器装置,可分别采用按电压、无功功率(电流)、功率因数或时间为控制量的自动投切.四、高压并联电容器装置,当日投切不超过三次时,宜采用手动投切.第6.2.2条低压并联电容器装置应采用自动投切. 自动投切的控制量可选用无功功率、电压、时间、功率因数.第6.2.3条自动投切装置应具有防止保护跳闸时误合电容器组的闭锁功能,并根据运行需要应具有的控制、调节、闭锁、联络和保护功能; 应设改变投切方式的选择开关.第6.2.4条并联电容器装置,严禁设置自动重合闸.第七章控制回路、信号回路和测量仪表第一节控制回路和信号回路第7.1.1条220KV变电所的并联电容器装置, 宜在主控制室内控制, 其他变电所和配电所的并联电容器装置,可就地控制.第7.1.2条高压并联电容器装置的断路器, 宜采用一对一的控制方式,其控制回路,应具的防止投切设备跳跃的闭锁功能.第7.1.3条高压并联电容器装置的断路器与相应的隔离开关和接地开关之间,应设置闭锁装置.第7.1.4条高压并联电容器装置, 应设置断路器的位置信号、运行异常的预告信号和事故跳闸的信号.第7.1.5条低压并联电容器装置,应具有电容器投入和切除的信号.第二节测量仪表第7.2.1条高压并联电容器装置所连接的母线, 应有一只切换测量线电压的电压表.第7.2.2条高压并联电容器装置的总回路, 应装设无功功率表、无功电度表及每相一只电流表.第7.2.3条当总回路下面连接有燕联电容器和并联电抗器时, 总回路应装设双方向的无功率表,并应装设分别计量容性和感性的无功电度表.第7.2.4条高压并联电容器装置的分组回路中, 可仅设一只电流表. 当并联电容器装置和供电线路同接一条母线时,宜在高压并联电容器装置的分组回路中装设无功电度表.第7.2.5条低压并联电容器装置, 应具有电流表、电压表及功率因数表.第八章布置和安装设计第一节一般规定第8.1.1条高压并联电容器装置的布置和安装设计, 应利于分期扩建、通风散热、运行巡视、便于维护检修和更换设备.第8.1.2条高压联电容器装置的布置型式, 应根据安装地点的环境条件、设备性能和当地实距经验, 选择屋外布置和屋内布置.一般地区宜采用屋外布置;严寒、湿热、风沙等特殊地区和污秽、易燃易爆等特殊环境宜采用屋内布置.屋内布置的并联电容器装置,应防设置防止凝露引起的污闪事故的措施.第8.1.3条低压并联电容器装置的布置型式, 应根据设备适用于的环境条件确定采用屋内布置或屋布置.第8.1.4条屋内高压并联电容器装置和供电线路的开关柜, 不宜同室布置.第8.1.5条低压电容器柜和低压配电屏可同室布置, 但宜将电容器柜布置在同列屏柜的端部.第8.1.6条高压并联电容器装置中的铜、铝导体连接, 应采取装设铜铝过渡接头等措施.第8.1.7条电容器组的框(台)架、柜体结构件、串联电抗器的支(台)架等钢结构构件,应采用镀锌或其他的有效的防腐措施.第8.1.8条高压电容器组下部地面和周围地面的处理, 宜符合下列规定:一、在屋外电容器组外廓1m范围内的地面上,宜铺设卵石层或碎石层,其厚度应为100mm,并海里高于周围地坪.二、屋内电容器组下部地面,应有防止液体溢流措施. 屋内其他部分可采用混凝土地面;面层宜采用水泥沙浆抹面并压光.第8.1.9条低压电容器室地面,宜采用混凝土地面;面层宜采用水泥少浆抹面并压光.第8.1.10条电容器的屋面防水标准,不得低于屋内配电装置室.第二节高压电容器组的布置和安装设计第8.2.1条电容器组的布置,宜分相设置独立的框(台)架.当电容器台数较少或受到地限制时,可设置三相共用的框架.第8.2.2条分层布置的电容器组框(台)架,不宜超过三层,每层不应超过两排,四周和层间不得设置隔板.第8.2.3条电容器组的安装设计最小尺寸,应符合表8.2.3的规定:电容器组安装设计最小尺寸(mm) 表8.2.3━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━名称最小尺寸──────────────────────────────电容器(屋内、屋外):间距100排间距离200电容底部距地面:屋外300屋内200框(台)架顶部至顶棚净距: 1000━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━第8.2.4条屋内外布置的电容器组, 在其四周或一侧应设置维护通道,其宽度洞庭湖小于1.2m. 当电容器双排布置时,框(台)架和墙之间或框(台)架相互间可设置检修走道,其宽度不宜小于1m.注:1.维护通道系指正常运行时巡视、停电后进行维护检修和更换设备的通道.2.检修走道系指停电后维护检修工作使用的走道.第8.2.5条电容器组的绝缘水平,应与电网绝缘水平相配合.当电容器与电网绝缘水平一致时,应将电容器外壳和框(台)架可靠接地; 当电容器的绝缘水平低于电网时,应将电容器安装在与电网绝缘水平相一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国家电网公司集中规模招标采购
年第四批项目
技术规范专用部分
（编号1017003-0010-01）
66kV变电站10kV/0.9Mvar
框架式并联电容器成套装置
（不含电抗器）
设计单位： 2010年 10月
目录
1 标准技术参数 (1)
2 项目需求部分 (4)
2.1货物需求主要参数和供货范围 (4)
2.2必备的备品备件、专用工具和仪器仪表 (4)
2.3图纸资料提交单位 (5)
2.4工程概况 (5)
2.5使用条件 (5)
2.6项目单位可选技术参数 (6)
2.7项目单位技术差异 (7)
2.8一次、二次及土建接口要求（扩建工程） (7)
3 投标人响应部分 (7)
3.1投标人技术偏差 (7)
3.2投标产品的销售及运行业绩 (7)
3.3推荐的备品备件、专用工具和仪器仪表 (8)
3.4最终用户的使用情况证明 (8)
3.5投标人提供的试验检测报告 (8)
3.6投标人提供的鉴定证书表 (8)
3.7投标人提供的其他资料 (8)
1 标准技术参数
投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动标准参数值。
“投标人保证值”应与型式试验报告相符。
如有偏差，请填写技术偏差表。
表1 标准技术参数表
2 项目需求部分
2.1 货物需求主要参数和供货范围
2.1.1 货物需求主要参数和数量
表2 货物需求主要参数和数量一览表
表3 货物供货范围一览表
2其他附件包括：支柱绝缘子、隔离开关和接地开关、框架、连接线等。
2.2 必备的备品备件、专用工具和仪器仪表
表4 必备的备品备件、专用工具和仪器仪表供货表
2.3 图纸资料提交单位
经确认的图纸资料应由卖方提交表5所列单位，卖方提交的须经确认的图纸资料及其接收单位。
表5 卖方提交的图纸资料及其接收单位一览表
2.4 工程概况
2.4.1项目名称：
2.4.2项目单位：
2.4.3工程规模：。
2.4.4工程地址：
2.4.5交通、运输：
2.5 使用条件
2.5.1 环境条件
表6 环境条件一览表
2.5.2 系统条件
（1）系统标称电压：10 kV。
（2）最高电压：11.5 kV。
（3）额定频率：50 Hz。
（4）中性点接地方式：非有效接地。
（5）安装点母线短路电流： 5 kA。
（6）安装环境：户内（户内/户外）。
2.6 项目单位可选技术参数
项目单位应根据实际工程情况认真填写相应的技术参数响应表中可选择部分。
表7 项目单位可选技术参数表
2.7 项目单位技术差异
项目单位原则上不能改动专用部分标准技术参数值，根据工程实际情况，相关技术参数如有差异，应逐项在“项目单位技术差异表”中列出。
表8 项目单位技术差异表
（本表是对技术规范的补充和修改，如有冲突，应以本表为准）
2.8 一次、二次及土建接口要求（扩建工程）
3 投标人响应部分
3.1 投标人技术偏差
投标人提供的产品技术规范应与本招标文件中规定的要求一致。
若有差异投标人应如实、认真地填写差异值；若无技术差异则视为完全满足本技术规范的要求，且在技术差异表中填写“无差异”，不允许留空格。
如投标人提供的设备参数优于本招标书的要求，请在备注中详细说明，其参数以所提供有效的试验报告为准。
表9 投标人技术偏差表
3.2 投标产品的销售及运行业绩
表10 投标产品的销售及运行业绩表
3.3 推荐的备品备件、专用工具和仪器仪表
表11 推荐的备品备件、专用工具和仪器仪表供货表
3.4 最终用户的使用情况证明
注使用情况证明需有投运前后的测试数据
3.5 投标人提供的试验检测报告
表12 投标人提供的试验检测报告表
3.6 投标人提供的鉴定证书表
表13 投标人提供的鉴定证书表
3.7 投标人提供的其他资料
（1）耐久性试验报告（必须提供）；
（2）保护计算单（必须提供）；
（3）其他提高装置质量或运行可靠性的研究报告、研究性试验等；
（4）新结构方式等；
（5）抗震计算或试验。
- 9 -。
