Q2009C 门禁一体机的设置方法
门禁系统简易使用说明书
门禁系统简易使用说明书门禁系统简易使用说明书硬件操作方法通电后，门禁系统开始工作，开门：请按出门按钮，此时锁自动打开，关门：开门延迟过后，自动锁门刷卡开门：安装软件后，添加用户，添加卡片，分配开门权限，上传到门禁系统，刷卡即可开门，密码开门：打开扩展功能，开启（详情请看ASI门禁系统自带光盘，软件使用说明）。
软件的安装1.门禁软件可以安装在以下任一系统上：Windows XPMicrosoft Windows 20032.首先将光盘放入光驱，或者运行光盘的STEUP，系统将自动弹出安装界面,安装前建议您先查看常见问题和使用说明等内容，全部选择缺省选项,一路按”回车”即可快速安装完毕。
软件简易使用说明1.1登录和进入操作软件1.桌面的快捷方式。
进入2用户名：abc 密码：1233登录后显示主操作界面1.3设备参数设置添加/设置控制器参数单击基本设置\控制器进入单击添加，定义系统中的控制器。
产品的序列号可以在门禁系统主机上的标签上查到*****,请将所查到的5位数字填入.选择小型局域网，再单击【下一步】，进行详细设置。
设置完了以后，必须统一进行上传设置。
1.4 测试控制器通讯点击【基本操作】/【总控制台】选择所属控制器的门后，点击【检测】将显示该门所在控制器的基本信息，运行信息中如果有红色提示，表示控制器的设置和软件设置不一样，请进行上传设置来达到一致。
如大门图标显示为绿色，表示通讯正常。
如图标显示红色叉，表示通讯不上。
运行信息会提示“通讯不上”。
通讯不上，可能的原因是：控制器序列号错误或者网络问题1.5设置卡和员工资料(发卡)设置部门和班组名称单击基本设置\部门班组进入单击部门可添加部门名称。
想给该部门下再添加班组，1.6 自动添加注册卡功能（自动发卡）:点击用户，选择自动添加，选择刷卡输入，用户在读卡器上刷卡后，左边框中会自动显示卡号。
通过自动添加功能添加用户时，持卡人的姓名缺省以N+卡号的方式命名,可以通过修改来修改用户的姓名和其它信息(除卡号外)。
考勤门禁一体机操作手册
考勤门禁一体机操作手册考勤门禁一体机操作手册目录一、产品概述二、系统安装与配置1. 考勤门禁一体机硬件连接2. 系统软件安装与配置2.1 软件安装2.2 硬件设备配置2.3 系统参数设置2.4 人员信息导入三、刷卡操作1. 刷卡登记2. 刷卡考勤四、门禁设置1. 门禁开关2. 门禁时区设置五、考勤管理1. 考勤统计2. 考勤报表导出六、系统管理1. 用户权限管理2. 系统日志查询一、产品概述考勤门禁一体机是一款综合应用于企事业单位的考勤管理和门禁控制的智能终端设备。
它集成了刷卡识别、指纹识别、人脸识别等多种识别方式，为企业提供了快速、安全、准确的考勤解决方案。
二、系统安装与配置1. 考勤门禁一体机硬件连接将考勤门禁一体机的各个外设连接好，包括电源、网络线、门禁电锁等。
2. 系统软件安装与配置2.1 软件安装将系统安装光盘插入计算机，运行安装程序，按照提示完成软件安装。
2.2 硬件设备配置运行安装程序后，在系统中设置考勤门禁一体机的硬件设备，包括刷卡读卡器、指纹识别器、人脸识别器等。
根据实际情况进行设备连接并进行测试，确保设备正常工作。
2.3 系统参数设置在系统设置中进行参数配置，如考勤时段设置、考勤规则设置等。
根据企业的实际需求进行相应设置。
2.4 人员信息导入将企业员工的基本信息导入系统，包括姓名、工号、部门等。
可以通过Excel表格导入或手动录入。
三、刷卡操作1. 刷卡登记员工拿出工作卡，在考勤门禁一体机的刷卡读卡器上刷卡。
系统会自动识别卡号并显示员工信息。
如果是新员工，需要在系统中进行登记。
2. 刷卡考勤员工在上下班时，在考勤门禁一体机的刷卡读卡器上刷卡。
系统会自动记录员工的上下班时间，并进行考勤统计。
四、门禁设置1. 门禁开关在系统设置中，配置门禁开关及相关参数。
可以设置门禁的开启时间、关闭时间等。
开启门禁后，在非指定时间段内无法刷卡通过。
2. 门禁时区设置根据企业的实际需要，设置门禁的时段和开放时间。
联网门禁主机使用说明
联网门禁主机使用说明
1)设置管理卡
按一下SW2按键，刷第一张卡,这张卡是管理卡
2)设置删除卡
按两下SW2按键, 刷第二张卡,这张卡是删除卡
3)பைடு நூலகம்加用户卡设置
刷管理卡,刷用户卡,再刷管理卡.完成
4)清空全部用户(格式化用户)
刷删除卡,刷管理卡,再刷删除卡.完成操作
5：系统应用接锁示意图：
6：系统应用联网示意图：
7：注意事项
本设备未做防水处理，避免安装在潮湿或雨水淋到环境。
安装位置尽量远离射频干扰和金属表面。
举例说明门禁系统的使用方法
举例说明门禁系统的使用方法门禁系统的使用方法举例如下：1. 刷卡开门：系统添加设置门禁卡片信息，直接使用卡片刷一下门禁设备，门就开了。
门禁管理系统平台可以记查看每张卡片的开门记录并进行数据保存。
2. 密码开门：密码门禁是通过设备管理员在后台设置固定开门密码或动态开门密码，开门时需要输入正确密码即可开门。
3. 身份证开门：需要在设备管理员处登记身份证信息进行授权后，可直接刷身份证开门。
4. 二维码开门：通过手机APP注册登录生成二维码，扫二维码开门，管理人员可在APP设置临时访客二维码，分享给访客，访客扫码开门，在设置访客二维码是可以设置访客二维码的使用时间和访客二维码的使用次数限制。
5. 人脸识别开门：人脸识别门禁系统，人员在管理系统中录入人脸信息，录入成功后，在人脸靠近门禁设备时，刷脸成功，即可开门。
6. 指纹开门：需要先将指纹录入系统中，然后开门时将录入指纹的手指放在指纹识别器上，识别成功，即可开门。
7. 蓝牙开门。
此外，门禁系统使用注意事项如下：1. 请读者持一卡通顺序刷卡进入，一人一卡，禁止强行闯入。
2. 请站在通道外刷卡。
3. 刷卡时请将借阅证条码一面距离圆形激光口5-10厘米，平行划过，或者一卡通放在IC扫描处。
4. 请注意手不要遮挡条码，并保持条码平整、清洁。
5. 刷卡后请迅速通过，不要在通道附近停留。
6. 大门右边为进馆通道，左边为出馆通道。
7. 出馆时，通道闸门经感应后自动打开，然后自动合上，时间为5秒左右。
8. 出入时，请注意安全，不要强行冲闸，以免夹伤，并损坏机器。
9. 严禁跨越闸门或周边其它设施入馆，违者将严肃处理。
以上内容仅供参考，具体使用方法和注意事项可以根据门禁系统的类型和厂家进行查询。
考勤门禁一体机操作手册

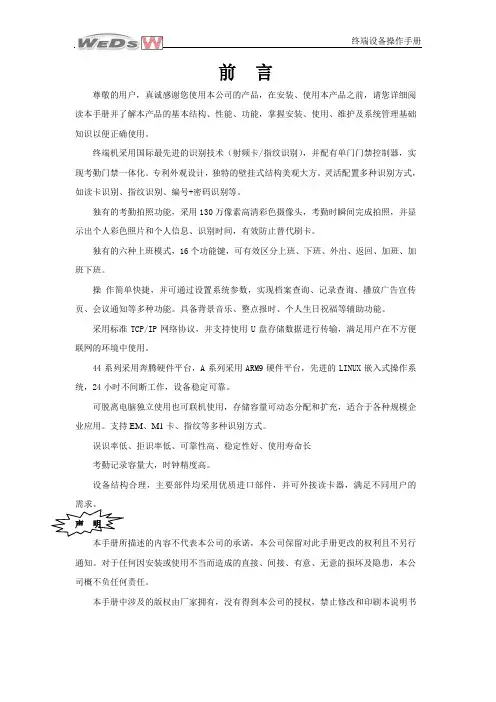

前言尊敬的用户，真诚感谢您使用本公司的产品，在安装、使用本产品之前，请您详细阅读本手册并了解本产品的基本结构、性能、功能，掌握安装、使用、维护及系统管理基础知识以便正确使用。
终端机采用国际最先进的识别技术（射频卡/指纹识别），并配有单门门禁控制器，实现考勤门禁一体化。
专利外观设计，独特的壁挂式结构美观大方。
灵活配置多种识别方式，如读卡识别、指纹识别、编号+密码识别等。
独有的考勤拍照功能，采用130万像素高清彩色摄像头，考勤时瞬间完成拍照，并显示出个人彩色照片和个人信息、识别时间，有效防止替代刷卡。
独有的六种上班模式，16个功能键，可有效区分上班、下班、外出、返回、加班、加班下班。
操作简单快捷，并可通过设置系统参数，实现档案查询、记录查询、播放广告宣传页、会议通知等多种功能。
具备背景音乐、整点报时、个人生日祝福等辅助功能。
采用标准TCP/IP网络协议，并支持使用U盘存储数据进行传输，满足用户在不方便联网的环境中使用。
44系列采用奔腾硬件平台，A系列采用ARM9硬件平台，先进的LINUX嵌入式操作系统，24小时不间断工作，设备稳定可靠。
可脱离电脑独立使用也可联机使用，存储容量可动态分配和扩充，适合于各种规模企业应用。
支持EM、M1卡、指纹等多种识别方式。
误识率低、拒识率低、可靠性高、稳定性好、使用寿命长考勤记录容量大，时钟精度高。
设备结构合理，主要部件均采用优质进口部件，并可外接读卡器，满足不同用户的本手册所描述的内容不代表本公司的承诺，本公司保留对此手册更改的权利且不另行通知。
对于任何因安装或使用不当而造成的直接、间接、有意、无意的损坏及隐患，本公司概不负任何责任。
本手册中涉及的版权由厂家拥有，没有得到本公司的授权，禁止修改和印刷本说明书目录1 使用须知 (1)1.1 注意事项 (1)1.2 基本概念 (3)1.3 指纹的按压方式 (4)1.4 设备维护 (5)2 设备外观及安装说明 (6)2.1 整机结构说明 (6)2.1.1 外观标识 (6)2.1.2 功能键盘说明 (6)2.2 内部接口说明 (7)2.3 安装方式 (10)2.4 网线制作 (10)3 基本功能介绍 (12)3.1 登陆终端机设备管理 (13)4 菜单功能详细介绍 (14)4.1 常用设置 (14)4.1.1 音量设置 (14)4.1.2 生日提示 (14)4.1.3 继电器输出方式 (14)4.1.4 本机IP (14)4.1.5 联机设置 (14)4.1.6 界面设置 (15)4.1.7 打铃时间 (16)4.1.8 手工对时 (16)4.2 档案管理 (16)4.2.1 搜索编号 (16)4.2.2 新增临时档案 (16)4.2.3 启用/禁用档案 (16)4.2.4 设为管理员/员工 (16)4.2.5 本机拍照 (17)4.2.6 发卡 (17)4.2.7 设置密码 (17)4.2.8 指纹建档 (17)4.2.9 详细信息 (17)4.3 信息查询 (17)4.3.1 识别记录查询 (17)4.3.2 门禁规则查询 (17)4.3.3 操作日志查询 (17)4.3.4 存储空间查询 (18)4.4 识别管理 (18)4.4.1 识别方向设置 (18)4.4.2 识别方式设置 (18)4.5 U盘操作 (19)4.5.1 导入档案 (20)4.5.2 导出记录和日志 (20)4.5.3 只导出记录 (20)4.5.4 导出拍照 (20)4.5.5 导入资源 (20)4.5.6 系统升级 (22)4.5.7 备份数据 (22)4.6 高级设置 (22)4.6.1 网络参数设置 (22)4.6.2 拍照管理 (23)4.6.3 设备管理 (23)4.6.4 管理员验证设置 (24)4.6.5 兼容设置 (24)4.6.6 扩展设置 (24)4.6.7 卡头设置 (25)4.7 电源管理 (26)4.7.1 待机休眠时间 (26)4.7.2 定时开机 (26)4.7.3 定时关机 (27)4.8 系统维护 (27)4.8.1 系统信息 (27)4.8.2 系统退出 (27)4.8.3 恢复出厂状态 (27)4.8.4 删除全部识别记录 (27)4.8.5 删除拍照和维护系统 (27)4.8.6 删除宣传页和多媒体 (27)4.8.7 内核升级 (27)5 管理员常用操作说明 (28)5.1 快速通讯 (28)5.1.1 TCP/IP网络连接 (28)5.1.2 IP地址唯一性测试 (28)5.2 员工身份登记 (29)5.2.1 登记指纹档案 (29)5.2.2 登记卡片档案 (29)5.2.3 登记考勤密码 (30)6常见问题及解答 (31)附件连接门禁识意图 (61)1 使用须知1.1 注意事项请确保在插拔设备内部连线之前，将交流电源切断，尤其是在插拔功能键盘连接线时，否则主板会遭到严重破坏。
门 禁 一 体 机 操 作 手 册
● ““ 4 ”键，删除全部用户按“ 4 ”字键，MODE（橙）灯亮，POWER（红）灯、OPEN（绿）灯熄灭。
再按“4”字键，MODE（橙）灯和POWER（红）灯亮，所有用户数据删除成功，返回设置状态。
● ““ 5 ”键，修改开门时间a、按“5 ”字键，MODE（橙）灯亮，POWER（红）灯、OPEN（绿）灯熄灭。
b、输入3位开门时间数值(小于255)，蜂鸣器鸣叫一声，MODE（橙）灯和POWER（红）灯亮，开门时间设置成功，返回设置状态。
出厂设置为005，即0.5S例：123相当于12.3S；012相当于1.2S ；最大255相当于25.5S● ““ 6 ”键，修改用户密码a、按“6 ”字键，MODE（橙）灯亮，POWER（红）灯、OPEN（绿）灯熄灭。
b、输入用户号，蜂鸣器鸣叫一声，OPEN（绿）灯亮，输入新密码，蜂鸣器鸣叫一声，MODE（橙）灯和POWER（红）灯亮，OPEN（绿）灯熄灭，用户密码修改成功，返回设置状态。
● ““* ”键，退出编程模式任何时候都可按“* ”键退出编程模式。
蜂鸣器鸣叫一声，POWER（红）灯亮，MODE （橙）灯和OPEN（绿）灯熄灭，门禁控制器退出系统编程模式，返回正常工作模式。
说明：在加入用户的过程中如果蜂鸣器短鸣三声，表明用户号已被登录过。
四、门禁控制器使用方法门禁控制器编程完成后，进入正常工作状态，POWER（红）灯亮，MODE（橙）灯和OPEN（绿）灯熄灭。
使用方法如下：a、“刷卡”用户（登陆用户时设置）：将用户卡接近一下门禁控制器，蜂鸣器鸣叫一声，OPEN（绿）灯闪烁一下，开门成功；如果蜂鸣器短鸣三声，则表明该卡为非法，不能开门。
b、“密码”用户（登陆用户时设置）：连续输入六位用户密码，蜂鸣器鸣叫一声，OPEN（绿）灯闪烁一下，开门成功；如果蜂鸣器短鸣三声，则表明该密码为非法，不能开门。
C、“卡+ 密码”用户（登陆用户时设置）：要求先刷卡以后先刷卡以后先刷卡以后（刷卡有效，蜂鸣器鸣叫一声，OPEN灯闪动，提示用户输入密码；刷卡无效，蜂鸣器鸣叫三声，退出等待重新刷卡），再输入与之相应的密码再输入与之相应的密码（密码有效，鸣叫一声，门开；密码无效，退出等待重新操作密码）。
门禁系统操作手册
门禁软件系统使用详解1.软件功能简介门禁管理系统主要功能为门禁设置、系统监控、数据采集与处理，用户可以完成系统网络配置、员工设置、权限设置等；软件提供实时事件列表和实时状态及报警事件列表，使用户对系统动作状态有即时的掌握；同时软件实现对智能设备的管理，进行数据下载、远程控制、数据采集。
软件具有输出报表功能，可以根据不同的用户要求生成不同类型的报表文件，适应于不同的应用。
● 软件简单易用，界面清晰；● 实时事件列表和实时状态功能，对报警事件作单独的处理；● 硬件控制功能，实现参数设置、远程控制门、门状态检测、系统时间设置等；● 支持硬件系统脱机操作，可以在系统连机后采集数据；● 系统具有自测功能，根据用户的设定检测系统运行状态；● 对网络硬件采用树型管理方式，组织关系直观明了；● 分级系统操作管理员，提高系统安全性能；● 支持无限多的用户定义时间段数● 多种出入权限模式（单卡、双卡、卡加密码、密码、无限制通行）● 出入口的权限为时间段与出入模式的组合，针对不同员工、地点可实现细致的划分；● 持卡人出入权限分配简单灵活，可按出入点或时间段等方式进行分配；● 详细的员工资料管理，包括：员工的姓名、照片、职务、部门、卡号、生日、入职日期、工号、地址、电话；● 支持卡号预先录入功能，无需人工录入；● 灵活的报表输出功能，可按部门、职位、有卡、无卡、事件类型、事件来源、工号、卡号或根据用户需要定制不同的条件，生成报表，或存成文件格式存档或电子邮件发给不同地方的管理者。
2.门禁系统软件快速入门1．操作功能面板：是指软件操作功能的一个集合，软件所有功能都在此面板内，通过操作此面板来实现门禁相关功能；2．设备或部门选择树：选择当前操作的对象，对象可以是某个部门、或某个控制器、或控制器的某个门。
一次可以从该<设备或部门选择树>中，选择一个或多个操作对象；3．快捷功能工具条：将<操作功能面板>中的某些常用功能，放到该工具条上，方便快捷操作；4．编辑常用工具条：对当前<功能操作区>的操作对象，进行“新增”、“修改”、“删除”、“选中”等操作功能的一个集合工具条，操作对象具体来说，就是从<设备或部门选择树>选择过来的部门、控制器以及某个具体的门；5．功能操作区：对某项功能进行操作的工作区，一般包括“功能操作按键”、“操作对象列表”、“信息显示”等6．操作对象列表：是指需要操作的对象都放在此列表内，根据功能不同可以勾选后，单个执行某项功能或一起执行，简单化操作。
单门门禁一体机操作使用说明书
单门门禁一体机操纵运用解释书【1 】单门门禁是专门为电动门锁及安然防备体系而设计,支撑感应卡开门.暗码开门.感应卡+暗码开门三种开门方法.操纵便利,运用简略,安然靠得住.装备具备超强的抗干扰才能和自我诊断自我呵护功效.支撑2000个用户（包含感应卡用户.暗码开门用户.感应卡+暗码开门用户）,并且所有存储信息不会因电源断电而丧掉,同时支撑外接韦根26读卡器.门铃输出等.是运用于办公室.家庭.机房及公共场合的首选幻想门禁装配.体系初始编程暗码为9 9 9 9进入编程状况按 * 编程密码＃进入体系编程状况.任何编程设置必须在编程状况下方可进行编程操纵,不然任何编程操纵均无效,假如已经处于编程状况下,则无须再输入体系编程暗码,可直接进行下面响应的编程设置操纵,假如在编程状况下10秒种内没有对体系进行任何编程操纵,体系将主动退出编程状况,返回正常状况,黄色LED指导灯每秒闪耀一次.注：在完成所有的设置之前必定要按＃键,不然所有的设置将不保管在编程模式下做以下操纵：修正治理员暗码按 0 新密码＃治理员编程暗码为4位随意率性数字,按＊可退出添加用户增长卡或卡+暗码型用户,按1 读卡＃增长单独暗码型用户,按1 输入4位开门暗码＃假如添加的卡片超出1张,可以不必按＃而持续读下一张卡片,当所有的卡添加完成再按＃键.在添加卡加暗码用户的同时体系主动生成和卡对应的暗码用户,默认的暗码为1234（卡加暗码用户若何修正暗码请参考卡加暗码用户修正暗码章节）.删除用户删除全体卡用户：按2 0000 ＃刷卡删除：按2 读卡＃按卡号删除：按7 输入卡号后10位数字＃设置开门方法卡或暗码模式：按3 00 ＃卡+暗码模式：按3 01 ＃设置开门延时按4 新延不时光＃门继电器输出可以工作在常开或者常闭,工作在常开继电器的输出可以达到3A,工作在常闭可以达到2A,开门延时可以设置在00-99秒,出厂默认设置为6秒.报警输出时光设置按5 新延不时光＃报警输出时光可以设置在00～99分钟,出厂默认值为3分钟.门磁检测设置按6 00 ＃封闭门磁检测功效按6 01 ＃打开门磁检测功效修正通俗用户暗码按8 4位用户暗码＃新4位用户暗码＃退出治理员编程模式在设置完成今后,按 * 键可退出治理员编程模式.卡加暗码用户修正暗码卡+暗码用户可以本身修正该暗码而成为一个自力不雷同的暗码.按 * 读卡(黄色LED和绿色LED瓜代闪耀) 用户旧暗码＃新暗码＃注：第一次修正暗码时“用户旧暗码”是体系默认的1234,用户暗码必须是4位数字.运用暗码开门按4位开门暗码＃即可.体系初始化操纵注：本操纵不是在编程状况下完成,是经由过程对门禁内的初始化跳线操纵完成.经由过程设置跳线J6（此跳线在门禁机的后面）,把跳线插在2与3脚从新通电听到“嘀..嘀..”的持续响鸣,红色和黄色LED 闪耀,然后把跳线跳回到1与2脚,体系参数将恢复到出厂值.注：体系完成初始化操纵后,所有的用户信息也不会丧掉,体系编程暗码恢复为9999,开门方法为卡或暗码模式,开门延时恢复为6秒,报警输出时光为3分钟,封闭门磁检测.。
门禁控制器使用说明书
门禁控制器使用说明书门禁控制器使用说明书一、产品简介Q2006–C、Q2009–C控制器是专门为各类电控锁及保安而设计的。
是现代最先近的门禁系统之一。
它选用最新中央处理器（CPU）。
所有资料不会因断电而丢失，采用最新技术，功能强大，具备感应卡或者密码开门、感应卡加密码开门、纯卡开门三种方式。
具有门状态监视报警、防撬报警、布防、安全模式、感应卡加密码等安防措施。
让用户更安全、更方便。
本产品提供了多种让人安全自动的出入口管理方式，是商务机构、办公大楼、工厂、住宅区等场所的理想装置。
二、技术参数：工作电压：12VDC 相对湿度：10%～90%点所输出电流：＜0.5A 环境温度：-25℃～60℃静态电流：＜80mA 储存容量：1000张用户卡和用户密码读卡距离：5∽15cm 读卡类型：EM或EM兼容之卡片三、设置使用方法1、初始密码：出厂设置的编程密码为666882、进入变程状态：输入编成密码按住“#”字键3秒以上直到蜂鸣器长鸣一声，在松开按钮，此时红灯亮，绿灯每秒善良一次。
控制器进入编成状态。
进入编成状态后，如20秒内无操作将自动退出编成状态。
3、修改用户密码（无需在编成状态下）：输入4位开门密码读相对应的用户卡输入4位新密码如操作正确则绿灯闪亮一次关闭，同事蜂鸣器长鸣一声，及修改成功。
4、功能设置：必须进入编成状态后设置才有效，否子操作无效。
①修改“编程密码”进入编程状态：按 1 输入5位编成密码，按 # 确认，蜂鸣器长鸣一声，密码修改成功，按0 退出编成状态。
注：编成密码具有超级密码功能。
②设置用户卡和密码进入编程状态：按 6 0 蜂鸣器长鸣一声再按 0 输入卡的代码如001 此时红绿灯同时快速闪亮，将卡靠近控制器读卡，蜂鸣器鸣一声，红灯灭绿灯闪亮，这时再输入4位密码，蜂鸣器长鸣一声表示设置成功，然后返回到红绿双灯同时快速闪烁状态，可设置第2张用户卡和密码，而卡的代码将自动增加，如第一张卡位001则第二张卡为002，以此类推。
门禁一体机使用说明
初始编程密码为12345, 使用密码为8888
1.进入编程状态:
按* => 输入编程密码 =>按#
2 功能设置(需在编程状态下)
(1) 修改编程密码
按0 => 输入新编程密码 => 按# => 再输入一次新编程密码 =>按#
注:密码为4-8 位任意数字
C.读有效卡开门或者输入正确密码开门:按3 0 2 => 按#
注出厂设置为302读有效卡或者输入密码开门
(5) 设置开门时间
按4 => X X => 按#
注XX 为00-99 单位为秒出厂设置为3 秒
(6) 修改使用密码:
按5 => 输入一组四位数的新密码 => 按# => 再输入一遍四位数的新密码 => 按# 储存.
3密码开门:输入使用密码后按#开门
注意：本门禁支持卡开门、密码开门、读卡并需输入密码后开门三种模式。
五.门禁控制器初始化方法：
1. 断电,按住RESET键(不松开)
2. 通电,持续按住RESET键三秒后松开,初始化完成.
状态: 蜂鸣器鸣响一声,门禁控制器进入用户使用状态。
说明:1.初始化操作仅修改系统密码为缺省编程密码12345,使用密码8888(出厂默认),其它数据不会被删改。
(1) 修改编程密码
按0 => 输入新编程密码 => 按# => 再输入一次新编程密码 =>按#
注:密码为4-8gt; 输入该卡三位数代码 => 连续读卡 => 按#
注: A.卡的代码为001-800 不可重复的三位数字,
考勤门禁一体机操作办法
前言尊敬的用户，真诚感谢您使用本公司的产品，在安装、使用本产品之前，请您详细阅读本手册并了解本产品的差不多结构、性能、功能，掌握安装、使用、维护及系统治理基础知识以便正确使用。
终端机采纳国际最先进的识不技术（射频卡/指纹识不），并配有单门门禁操纵器，实现考勤门禁一体化。
专利外观设计，独特的壁挂式结构美观大方。
灵活配置多种识不方式，如读卡识不、指纹识不、编号+密码识不等。
独有的考勤拍照功能，采纳130万像素高清彩色摄像头，考勤时瞬间完成拍照，并显示出个人彩色照片和个人信息、识不时刻，有效防止替代刷卡。
独有的六种上班模式，16个功能键，可有效区分上班、下班、外出、返回、加班、加班下班。
操作简单快捷，并可通过设置系统参数，实现档案查询、记录查询、播放广告宣传页、会议通知等多种功能。
具备背景音乐、整点报时、个人生日祝福等辅助功能。
采纳标准TCP/IP网络协议，并支持使用U盘存储数据进行传输，满足用户在不方便联网的环境中使用。
44系列采纳奔腾硬件平台，A系列采纳ARM9硬件平台，先进的LINUX嵌入式操作系统，24小时不间断工作，设备稳定可靠。
可脱离电脑独立使用也可联机使用，存储容量可动态分配和扩充，适合于各种规模企业应用。
支持EM、M1卡、指纹等多种识不方式。
误识率低、拒识率低、可靠性高、稳定性好、使用寿命长考勤记录容量大，时钟精度高。
设备结构合理，要紧部件均采纳优质进口部件，并可外接声明本手册所描述的内容不代表本公司的承诺，本公司保留对此手册更改的权利且不另行通知。
关于任何因安装或使用不当而造成的直接、间接、有意、无意的损坏及隐患，本公司概不负任何责任。
本手册中涉及的版权由厂家拥有，没有得到本公司的授权，禁止修改和印刷本讲明书目录1 使用须知 (1)1.1 注意事项 (1)1.2 差不多概念 (3)1.3 指纹的按压方式 (4)1.4 设备维护 (5)2 设备外观及安装讲明 (6)2.1 整机结构讲明 (6)2.1.1 外观标识 (6)2.1.2 功能键盘讲明 (6)2.2 内部接口讲明 (7)2.3 安装方式 (10)2.4 网线制作 (10)3 差不多功能介绍 (12)3.1 登陆终端机设备治理 (13)4 菜单功能详细介绍 (14)4.1 常用设置 (14)4.1.1 音量设置 (14)4.1.2 生日提示 (14)4.1.3 继电器输出方式 (14)4.1.4 本机IP (14)4.1.5 联机设置 (14)4.1.6 界面设置 (15)4.1.7 打铃时刻 (16)4.1.8 手工对时 (16)4.2 档案治理 (16)4.2.1 搜索编号 (16)4.2.2 新增临时档案 (16)4.2.3 启用/禁用档案 (16)4.2.4 设为治理员/职员 (16)4.2.5 本机拍照 (17)4.2.6 发卡 (17)4.2.7 设置密码 (17)4.2.8 指纹建档 (17)4.2.9 详细信息 (17)4.3 信息查询 (17)4.3.1 识不记录查询 (17)4.3.2 门禁规则查询 (17)4.3.3 操作日志查询 (17)4.3.4 存储空间查询 (18)4.4 识不治理 (18)4.4.1 识不方向设置 (18)4.4.2 识不方式设置 (18)4.5 U盘操作 (19)4.5.1 导入档案 (20)4.5.2 导出记录和日志 (20)4.5.3 只导出记录 (20)4.5.4 导出拍照 (20)4.5.5 导入资源 (20)4.5.6 系统升级 (22)4.5.7 备份数据 (22)4.6 高级设置 (22)4.6.1 网络参数设置 (22)4.6.2 拍照治理 (23)4.6.3 设备治理 (23)4.6.4 治理员验证设置 (24)4.6.5 兼容设置 (24)4.6.6 扩展设置 (24)4.6.7 卡头设置 (25)4.7 电源治理 (26)4.7.1 待机休眠时刻 (26)4.7.2 定时开机 (26)4.7.3 定时关机 (27)4.8 系统维护 (27)4.8.1 系统信息 (27)4.8.2 系统退出 (27)4.8.3 恢复出厂状态 (27)4.8.4 删除全部识不记录 (27)4.8.5 删除拍照和维护系统 (27)4.8.6 删除宣传页和多媒体 (27)4.8.7 内核升级 (27)5 治理员常用操作讲明 (28)5.1 快速通讯 (28)5.1.1 TCP/IP网络连接 (28)5.1.2 IP地址唯一性测试 (28)5.2 职员身份登记 (29)5.2.1 登记指纹档案 (29)5.2.2 登记卡片档案 (29)5.2.3 登记考勤密码 (30)6常见问题及解答……………………………………………………………… (31)附件连接门禁识意图 (61)1 使用须知1.1 注意事项请确保在插拔设备内部连线之前，将交流电源切断，尤其是在插拔功能键盘连接线时，否则主板会遭到严峻破坏。
考勤门禁一体机操作手册
考勤门禁一体机操作手册考勤门禁一体机操作手册一、简介考勤门禁一体机是一种结合考勤和门禁功能的智能设备，能够方便地管理员工的考勤记录和进出门禁区域的权限。
本操作手册将为用户提供详细的考勤门禁一体机操作指南。
二、硬件安装1.安装定位：首先，选择一个适合安装考勤门禁一体机的位置，并用打孔机器在墙上打孔。
2.安装支架：将支架安装在打孔处，并用螺丝将其固定。
3.接线连接：按照考勤门禁一体机的说明书，将电源线和网络线连接到相应的接口上。
4.固定机器：将考勤门禁一体机固定在支架上，确保其稳固。
三、系统设置1.通电启动：接通电源后，考勤门禁一体机将自动进入系统启动界面。
2.设置时间：在系统启动后，进入设置界面，选择时间设置，校准考勤门禁一体机的时间和日期。
3.设置管理员：在系统设置界面中，选择管理员设置，设置管理员的账号和密码，保证只有授权人员能够管理考勤和门禁权限。
4.设置考勤参数：根据实际需要，选择考勤参数设置，设置考勤的时间段、打卡方式等参数。
5.设置门禁参数：同样，在设置界面中，选择门禁参数设置，设置门禁区域的开放时间、门禁方式等参数。
四、考勤管理1.添加员工信息：在系统管理界面中，选择员工管理，依次添加员工的基本信息，包括姓名、工号、部门等。
2.考勤记录查询：在考勤管理界面中，选择考勤记录查询，可以根据日期、员工工号等条件进行查询考勤记录。
3.考勤报表导出：在考勤管理界面中，选择考勤报表导出，可以将考勤记录导出为Excel表格，方便进行进一步的数据分析和处理。
五、门禁管理1.添加门禁区域：在系统管理界面中，选择门禁管理，依次添加门禁区域的基本信息，包括名称、位置等。
2.添加门禁权限：在门禁管理界面中，选择门禁权限设置，为员工设置进入门禁区域的权限。
3.查询进出记录：在门禁管理界面中，选择进出记录查询，可以查询员工进入和离开门禁区域的记录。
4.远程开门：在门禁管理界面中，选择远程开门，可以远程控制门禁开关，方便管理人员控制门禁区域的进出。
门禁设置和使用方法
门禁设置和使用方法门禁设置和使用方法1. 介绍门禁系统的重要性和应用范围门禁系统是一种用于管理和控制出入人员的安全设备，广泛应用于各类场所，如企事业单位、学校、医院、公共机构等。
它不仅可以确保场所的安全性，还能提高出入人员管理的效率和便利性。
通过门禁系统，管理员可以有效地控制人员出入的权限，实现对进出人员及时准确的记录和监控，维护场所的安全秩序和隐私保护。
2. 门禁系统的组成和工作原理一个典型的门禁系统一般由以下几个组成部分构成：2.1 门禁主机：作为整个系统的核心控制设备，负责管理和控制出入人员。
它通常具备验证人员身份的功能，如密码、指纹、刷卡等。
2.2 门禁读头：安装在门的入口处，用于感应出入人员的身份信息，将信息传输给门禁主机进行验证。
2.3 门锁：控制门的开启和关闭，可以根据门禁主机的指令进行远程或自动操作。
2.4 出入口按钮：作为门禁系统的手动开启开关，供紧急情况下的人员出入使用。
2.5 监控摄像头：安装在门禁系统附近，用于实时监控和记录出入人员的情况。
门禁系统的工作原理是，当一位人员靠近门禁读头时，读头会感应到人员的身份信息，并将其传输给门禁主机。
门禁主机通过验证身份信息，决定是否给予人员开启门锁的权限。
若验证通过，门锁会自动解锁，人员可以进入或离开场所。
门禁主机会将出入人员的相关信息记录下来，并通过监控摄像头进行实时监控。
3. 门禁系统的设置步骤以下是门禁系统的设置步骤，供参考：步骤一：选择适合的门禁系统。
根据场所的需求和特点，选择与之相匹配的门禁主机、读头、门锁和监控摄像头等设备。
步骤二：安装门禁设备。
根据设备的使用说明和标准，按照提供的指导进行设备的安装和调试。
步骤三：配置门禁系统。
通过门禁主机的设置界面，设置管理员账号和权限等基本信息，并连接和配置读头、门锁和监控摄像头等外设。
在配置中，还可以设置出入人员的验证方式、时间段、权限等。
步骤四：测试门禁系统。
在完成配置后，进行系统的测试和调试。
门禁控制器设置
门禁控制器设置品牌：加博型号：CNB-206用户容量：500 工作温度：-30-70 ℃支持卡片格式：ID产品名称：CNB-206 读卡密码门禁盘整体特征：本单门门禁机专门为写字楼、办公室、住宅、保安系统、楼宇通道等出入的控制而设计。
其外表美观大方、安装时可与墙面完美结合。
不须联网，同时具备感应卡开门、感应卡加密码开门和单用密码开门三种开门方式。
艰久耐用，所有数据不会因断电而丢失。
是门禁系统之理想选择。
产品整体特征卡片容量：1000张。
用户操作：用户编程模式简单容易、同時发出声音和灯光作为回应。
开门方式：感应卡,密码,卡+密码三种工作方式。
安裝简单：全部采用单机运行方式、不需联网。
读卡或按密码，直接输出接点信号，可自动开锁或开自动门机，方便和电锁以及各种自动门机的直接连接。
读卡功率大，距离不小于10CM。
操作使用简洁明了，卡片增减灵活，可脱机删除卡片。
有防撬报警功能。
安装说明:请勿带电接线注意:电锁一般应从专用电源控制器接出,此时接线应以电源的说明为标准 (如下图):注意! 上电前必须确认电源的正负极性一、门禁控制器一体机初始化方法：操作步骤如下：1、关闭电源，S16的第2脚和第3脚相接。
（S16在接线柱下方）2、接通电源，蜂鸣器连续断续长鸣，红灯、绿灯、橙灯齐闪烁。
说明：此时如发现状态有异，请按住下方的弹簧3、断电，再接通电源，红灯、绿灯、橙灯齐闪烁。
S16开关转换。
4、S16的2、3脚断开，1、2脚接通。
5、门禁控制器初始化完成，蜂鸣器鸣响一声，门禁控制器进入用户使用状态。
说明：初始化操作仅修改系统密码为缺省密码123456（出厂默认），其它数据不会被删改。
二、继电器输出设置方法1、PUSH 1 为继电器干触点输出。
2、J1 的NO脚连接，PUSH 1，GND常开电器动作时，PUSH 1，GND接通。
3、J1的NC脚连接，PUSH 1，GND 常闭（继电器动作时，PUSH 1 、GND断开）。
