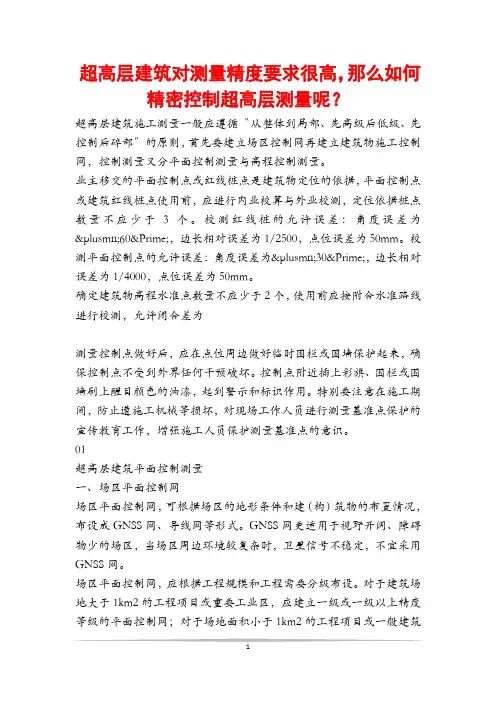

超高层建筑对测量精度要求很高,那么如何精密控制超高层测量呢？
超高层建筑对测量精度要求很高，那么如何精密控制超高层测量呢？超高层建筑施工测量一般应遵循〝从整体到局部、先高级后低级、先控制后碎部〞的原则，首先要建立场区控制网再建立建筑物施工控制网，控制测量又分平面控制测量与高程控制测量。
业主移交的平面控制点或红线桩点是建筑物定位的依据，平面控制点或建筑红线桩点使用前，应进行内业校算与外业校测，定位依据桩点数量不应少于3个。
校测红线桩的允许误差：角度误差为±60″，边长相对误差为1/2500，点位误差为50mm。
校测平面控制点的允许误差：角度误差为±30″，边长相对误差为1/4000，点位误差为50mm。
确定建筑物高程水准点数量不应少于2个，使用前应按附合水准路线进行校测，允许闭合差为测量控制点做好后，应在点位周边做好临时围栏或围墙保护起来，确保控制点不受到外界任何干预破坏。
控制点附近插上彩旗、围栏或围墙刷上醒目颜色的油漆，起到警示和标识作用。
特别要注意在施工期间，防止遭施工机械等损坏，对现场工作人员进行测量基准点保护的宣传教育工作，增强施工人员保护测量基准点的意识。
01超高层建筑平面控制测量一、场区平面控制网场区平面控制网，可根据场区的地形条件和建（构）筑物的布置情况，布设成GNSS网、导线网等形式。
GNSS网更适用于视野开阔、障碍物少的场区，当场区周边环境较复杂时，卫星信号不稳定，不宜采用GNSS网。
场区平面控制网，应根据工程规模和工程需要分级布设。
对于建筑场地大于1km2的工程项目或重要工业区，应建立一级或一级以上精度等级的平面控制网；对于场地面积小于1km2的工程项目或一般建筑区，可建立二级精度的平面控制网。
场区平面控制网相对于勘察阶段控制点的定位精度，不应大于5cm。
控制网点位，应选在通视良好、土质坚实、便于施测、利于长期保存的地方，并应埋设相应的标石，必要时还应增加强制对中装置。
