伺服电机编码器
伺服电机编码器的组成
伺服电机编码器的组成
伺服电机编码器通常由两部分组成：光电编码器和电子转换器。
1. 光电编码器：包括一个光源和一个光电传感器，它们固定在电机轴和电机壳体上。
当电机旋转时，轴上的编码盘上的透明和不透明部分会阻挡或透过光线，使光电传感器检测到光线的变化，从而产生模拟信号。
2. 电子转换器：会将模拟信号转换为数字信号，并将其发送给控制器。
伺服电机编码器的精度和分辨率取决于编码盘上的透明和不透明部分的数量和排列方式。
伺服电机编码器可以分为绝对编码器和增量编码器两种类型。
绝对编码器可以在电机停止时立即提供准确的位置信息，不需要使用参考点或回原点操作。
而增量编码器则需要使用参考点或回原点操作来确定初始位置。
它们可以提供每个位置的相对变化，但不能提供电机的绝对位置。
此外，伺服电机编码器还包括一个Z相脉冲信号，代表零位参考位，每转输出一个。
这种Z相脉冲信号是一个窄幅的对称三角波信号，通常一圈一般出现一个。
如需更多伺服电机编码器的相关知识，可以咨询相关公司或机构的技术人员或参考相关专业书籍，获取更全面、专业的解答。
伺服电机编码器故障及维修
伺服电机编码器故障及维修伺服电机在工业自动化领域中扮演着至关重要的角色。
而电机的编码器是确保电机能够精准控制运动的重要组成部分。
然而，编码器也存在着各种故障可能，对于维修人员来说，了解这些故障的原因和解决方法至关重要。
常见故障1. 电缆连接故障电缆连接是编码器运行的必要前提，如果连接出现问题，很可能会导致编码器无法正常工作。
在检查电缆连接时，需要注意是否有断裂、接头氧化等情况。
2. 编码器本体故障编码器本体故障包括编码器内部元件损坏、电路板故障等情况。
这种故障通常需要更换整个编码器。
3. 编码器参数设置错误编码器的参数设置错误也会导致编码器无法正常运行，此时只需要重新设置编码器参数即可。
4. 供电电源不稳定供电电源不稳定会影响编码器的正常工作，导致出现故障。
检查电源线路，确保稳定的供电是解决问题的关键。
故障维修方法1. 检查电缆连接首先，应该检查编码器的电缆连接情况，确保连接牢固无损坏。
如发现问题，及时更换或修复损坏电缆。
2. 替换编码器若检查电缆连接后仍然无法解决问题，可能需要进行编码器更换。
在更换编码器时，需确保选择适配的型号，并进行正确安装。
3. 重新设置参数如果发现是编码器参数设置错误导致故障，可以通过重新设置编码器参数来解决问题。
参考编码器的使用手册，按照正确的步骤设置参数。
4. 检查供电电源最后，需要检查供电电源是否稳定。
在供电电源不稳定的情况下，可能需要考虑优化电源线路或使用稳压器等设备来确保供电稳定。
总的来说，伺服电机编码器故障是工业自动化中常见的问题，但只要掌握了故障排除和维修的方法，就能够及时有效地解决问题，确保生产运行的稳定性和可靠性。
交流伺服电机编码器调零方法
交流伺服电机编码器调零方法有以下几种：
1. 用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U 入V出，将电机轴定向至一个平衡位置。
2. 用示波器观察绝对编码器的最高技术位电平信号。
3. 调整编码器转轴与电机轴的相对位置。
4. 一边调整，一边观察最高计数位信号的跳变沿，直到跳变沿准确出现在电机轴的定向平衡位置处，锁定编码器与电机的相对位置关系。
5. 来回扭转编码器电机轴，撒手后，若电机轴每次自由恢复到平衡位置时，跳变沿都能准确复现，则调零有效。
这些步骤完成后就能对交流伺服电机编码器进行调零了。

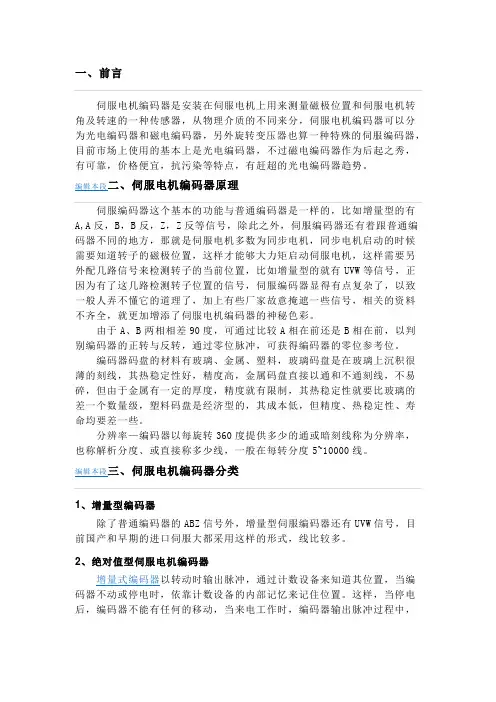

伺服电机编码器
伺服电机编码器是安装在伺服电机上用来测量磁极位置和伺服电机转角及转速的一种传感器，从物理介质的不同来分，伺服电机编码器可以分为光电编码器和磁电编码器，另外旋转变压器也算一种特殊的伺服编码器，目前市场上使用的基本上是光电编码器，不过磁电编码器作为后起之秀，有可靠，价格便宜，抗污染等特点，有赶超的光电编码器趋势。
编辑本段二、伺服电机编码器原理伺服编码器这个基本的功能与普通编码器是一样的，比如增量型的有A,A反，B，B反，Z，Z反等信号，除此之外，伺服编码器还有着跟普通编码器不同的地方，那就是伺服电机多数为同步电机，同步电机启动的时候需要知道转子的磁极位置，这样才能够大力矩启动伺服电机，这样需要另外配几路信号来检测转子的当前位置，比如增量型的就有UVW等信号，正因为有了这几路检测转子位置的信号，伺服编码器显得有点复杂了，以致一般人弄不懂它的道理了，加上有些厂家故意掩遮一些信号，相关的资料不齐全，就更加增添了伺服电机编码器的神秘色彩。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。
编辑本段三、伺服电机编码器分类1、增量型编码器除了普通编码器的ABZ信号外，增量型伺服编码器还有UVW信号，目前国产和早期的进口伺服大都采用这样的形式，线比较多。
2、绝对值型伺服电机编码器增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。

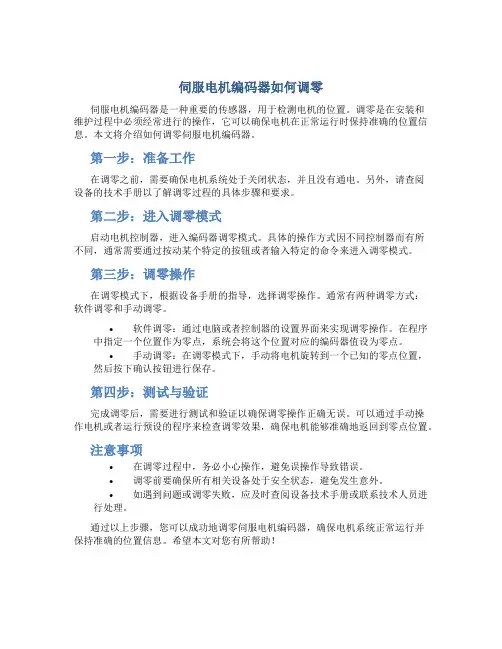

伺服电机编码器如何调零
伺服电机编码器如何调零伺服电机编码器是一种重要的传感器，用于检测电机的位置。
调零是在安装和维护过程中必须经常进行的操作，它可以确保电机在正常运行时保持准确的位置信息。
本文将介绍如何调零伺服电机编码器。
第一步：准备工作在调零之前，需要确保电机系统处于关闭状态，并且没有通电。
另外，请查阅设备的技术手册以了解调零过程的具体步骤和要求。
第二步：进入调零模式启动电机控制器，进入编码器调零模式。
具体的操作方式因不同控制器而有所不同，通常需要通过按动某个特定的按钮或者输入特定的命令来进入调零模式。
第三步：调零操作在调零模式下，根据设备手册的指导，选择调零操作。
通常有两种调零方式：软件调零和手动调零。
•软件调零：通过电脑或者控制器的设置界面来实现调零操作。
在程序中指定一个位置作为零点，系统会将这个位置对应的编码器值设为零点。
•手动调零：在调零模式下，手动将电机旋转到一个已知的零点位置，然后按下确认按钮进行保存。
第四步：测试与验证完成调零后，需要进行测试和验证以确保调零操作正确无误。
可以通过手动操作电机或者运行预设的程序来检查调零效果，确保电机能够准确地返回到零点位置。
注意事项•在调零过程中，务必小心操作，避免误操作导致错误。
•调零前要确保所有相关设备处于安全状态，避免发生意外。
•如遇到问题或调零失败，应及时查阅设备技术手册或联系技术人员进行处理。
通过以上步骤，您可以成功地调零伺服电机编码器，确保电机系统正常运行并保持准确的位置信息。
希望本文对您有所帮助！。

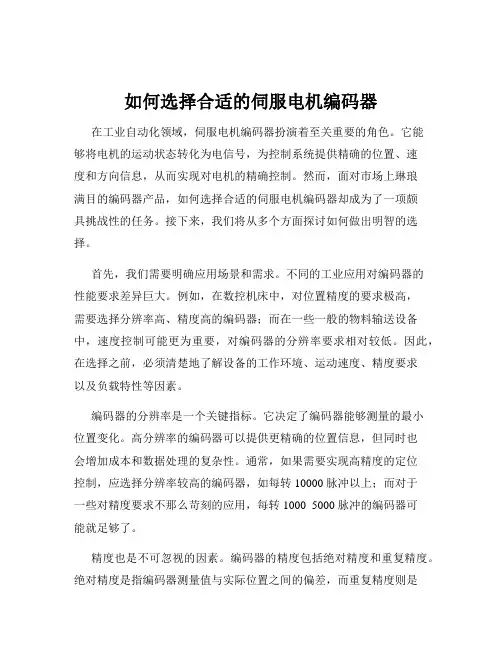

如何选择合适的伺服电机编码器
如何选择合适的伺服电机编码器在工业自动化领域，伺服电机编码器扮演着至关重要的角色。
它能够将电机的运动状态转化为电信号，为控制系统提供精确的位置、速度和方向信息，从而实现对电机的精确控制。
然而，面对市场上琳琅满目的编码器产品，如何选择合适的伺服电机编码器却成为了一项颇具挑战性的任务。
接下来，我们将从多个方面探讨如何做出明智的选择。
首先，我们需要明确应用场景和需求。
不同的工业应用对编码器的性能要求差异巨大。
例如，在数控机床中，对位置精度的要求极高，需要选择分辨率高、精度高的编码器；而在一些一般的物料输送设备中，速度控制可能更为重要，对编码器的分辨率要求相对较低。
因此，在选择之前，必须清楚地了解设备的工作环境、运动速度、精度要求以及负载特性等因素。
编码器的分辨率是一个关键指标。
它决定了编码器能够测量的最小位置变化。
高分辨率的编码器可以提供更精确的位置信息，但同时也会增加成本和数据处理的复杂性。
通常，如果需要实现高精度的定位控制，应选择分辨率较高的编码器，如每转 10000 脉冲以上；而对于一些对精度要求不那么苛刻的应用，每转 1000 5000 脉冲的编码器可能就足够了。
精度也是不可忽视的因素。
编码器的精度包括绝对精度和重复精度。
绝对精度是指编码器测量值与实际位置之间的偏差，而重复精度则是指多次测量同一位置时的一致性。
一般来说，绝对值编码器的绝对精度较高，但价格也相对昂贵；增量式编码器的重复精度通常较好，价格相对较低。
在选择时，要根据实际应用对精度的要求和预算来权衡。
编码器的输出信号类型也有多种，常见的有正交脉冲（A/B 相）、串行通信（如 SSI、CANopen 等）和模拟量输出（如电压、电流）。
正交脉冲输出简单易用，成本低，但传输距离有限；串行通信输出具有抗干扰能力强、传输距离远的优点，但需要相应的接口和协议支持；模拟量输出则适用于一些特殊的控制系统。
因此，要根据控制系统的接口类型和通信要求来选择合适的输出信号类型。
伺服电机编码器基础简介
伺服电机编码器基础简介
伺服电机编码器是一种用于测量电机转速和位置的设备。
它通常由一个光栅或磁栅盘和一个光电传感器或磁传感器组成。
光栅或磁栅盘是固定在电机轴上的一个圆盘，上面有许多均匀间隔的透明或磁化的条纹。
光栅和磁栅盘的条纹数决定了编码器的分辨率，即精确测量电机转动的能力。
光电传感器或磁传感器是固定在编码器的固定部件上的一个传感器。
当电机转动时，光栅或磁栅盘上的条纹会通过光电传感器或磁传感器产生脉冲信号。
这些脉冲信号的频率和相位变化可以用来计算电机的转速和位置。
编码器的输出信号通常是一个带有脉冲的方波。
通过测量脉冲的数量和时间间隔，可以计算出电机的转速和位置。
编码器信号经过处理和解码后，可以提供给伺服控制器或其他电机控制设备使用。
伺服电机编码器的主要优点是其高精度和精确性。
它可以提供非常精确的转速和位置测量，使得伺服电机能够实现高精度的运动控制。
它还具有高速响应和良好的稳定性，适用于各种工业应用。
总之，伺服电机编码器是一种关键的装置，用于测量电机的转速和位置。
它提供高精度和可靠性的测量结果，可以在伺服控制系统和其他自动化应用中发挥重要作用。
伺服电机编码器简介
编码器可分为绝对型与增量型，绝对型的位置编码器, 由机械位置决定的每个位置是唯一的， 不会因为电源中断而丧失位置的资讯。增量型则只能提供位置相对于前一位置的资讯, 所以电源 中断后, 位置的资讯变必须重新归零才可确认,一般用于测速，测转动方向，测移动角度、距离 (相对)。
绝对型编码器的示意图,如下:光学板上有许多道光通道刻线，每道刻线依次以1线、2线、4线、 8线、16线、32线、64线……编排，发射光源经由光学板的开孔, 而使得感光元件有不同的变化， 获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），由于每一个位置的感光光栅 均不一样, (参考: 绝对编码器示意图与32分割精度绝对型编码器输出波型)所以电源中断后不致 丧失位置的资讯。
S0=S1;S2=S1/2
s1 s2 s0
A
B
顺时针
顺时针
顺时针运动 AB 00 01 11 10
逆时针运动 AB 00 10 11 01
AUO Proprietary & Confidential
2Leabharlann AUO Proprietary & Confidential
3
AUO Proprietary & Confidential
1
增量型编码器的结构，由一个中心有轴的 光电码盘，其上有环形通、暗的刻线，有光电 发射和接收器件读取，光源经过光学板后在感 光元件上检测到正弦波的A 项与余弦波的B相， 另每转输出一个Z相脉冲以代表零位参考位。 这些波形经整形后得到一般使用的方波波形 (如图方波输出)。
伺服电机编码器的类型 -回复
伺服电机编码器的类型-回复什么是伺服电机编码器？伺服电机编码器是一种用于测量和控制电机转动位置和速度的装置。
它通常通过与电机轴相连，并通过反馈信号向控制器提供准确的位置和速度信息。
伺服电机编码器在许多自动化应用中被广泛使用，包括机床、机器人、自动化生产线等。
伺服电机编码器的类型在实际应用中，有几种常见的伺服电机编码器类型。
这些类型的选择取决于应用的要求和性能需求。
以下是几种常见的伺服电机编码器类型。
1. 光电式编码器（Optical Encoders）：光电式编码器是一种使用光学原理进行测量和控制的编码器。
它通常由发光二极管（LED）和光敏元件（光电二极管或光电二极管阵列）组成。
光电式编码器通过测量光照变化来确定电机的位置和速度。
这种类型的编码器具有较高的分辨率和精度。
2. 磁性编码器（Magnetic Encoders）：磁性编码器使用磁性传感器来测量和控制电机的位置和速度。
它通常由磁性标记（如磁铁或磁敏元件）和磁传感器组成。
磁性编码器可以抵抗环境中的尘埃、油脂等干扰，具有较好的抗干扰性能和耐用性。
3. 光栅式编码器（Incremental Encoders）：光栅式编码器是一种测量和控制电机位置和速度的高精度编码器。
它通常由光源、光栅条和光敏元件组成。
光束通过光栅条产生光栅条码样式，并通过光敏元件接收和解码光栅条码信号。
光栅式编码器具有非常高的分辨率和精度，适用于需要高精度控制的应用。
4. 绝对式编码器（Absolute Encoders）：绝对式编码器是一种能够提供电机位置绝对值的编码器。
它通常使用不同的编码位来表示不同的位置，可以在电机重新启动后恢复到之前的位置。
绝对式编码器适用于需要准确控制和定位的应用。
伺服电机编码器的选择选择适合的伺服电机编码器类型需要考虑以下几个关键因素：1. 精度要求：不同的应用对测量精度的要求不同。
对于需要高精度控制的应用，如机床加工等，应选择具有更高分辨率和精度的编码器。
伺服电机编码器
伺服电机编码器伺服电机编码器就是安装在伺服电机上用来测量磁极位置与伺服电机转角及转速的一种传感器,从物理介质的不同来分,伺服电机编码器可以分为光电编码器与磁电编码器,另外旋转变压器也算一种特殊的伺服编码器,市场上使用的基本上就是光电编码器,不过磁电编码器作为后起之秀,有可靠,便宜,抗污染等特点,有赶超光电编码器的趋势。
基本信息•中文名称伺服电机编码器•OC输出三极管输出•推挽输出接口连接方便•分类abz uvw目录1原理2输出信号3分类4正余弦5维修更换6注意事项7选型注意8订货代码原理伺服编码器这个基本的功能与普通编码器就是一样的,比如绝对型的有A,A反,B,B反,Z,Z反等信号,除此之外,伺服编码器还有着跟普通编码器不同的地方,那就就是伺服电机多数为同步电机,同步电机启动的时候需要知道转子的磁极位置,这样才能够大力矩启动伺服电机,这样需要另外配几路信号来检测转子的当前位置,比如增量型的就有UVW等信号,正因为有了这几路检测转子位置的信号,伺服编码器显得有点复杂了,以致一般人弄不懂它的道理了,加上有些厂家故意掩遮一些信号,相关的资料不齐全,就更加增添了伺服电机编码器的神秘色彩。
由于A、B两相相差90度,可通过比较A相在前还就是B相在前,以判别编码器的正转与反转,通过零位脉冲,可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料,玻璃码盘就是在玻璃上沉积很薄的刻线,其热稳定性好,精度高,金属码盘直接以通与不通刻线,不易碎,但由于金属有一定的厚度,精度就有限制,其热稳定性就要比玻璃的差一个数量级,塑料码盘就是经济型的,其成本低,但精度、热稳定性、寿命均要差一些。
分辨率-编码器以每旋转360度提供多少的通或暗刻线称为分辨率,也称解析分度、或直接称多少线,一般在每转分度5~10000线。
输出信号1、OC输出:就就是平常说的三极管输出,连接需要考虑输入阻抗与电路回路问题、2、电压输出:其实也就是OC输出一种格式,不过内置了有源电路、3、推挽输出:接口连接方便,不用考虑NPN与PNP问题、4、差动输出:抗干扰好,传输距离远,大部分伺服编码器采用这种输出、分类增量编码除了普通编码器的ABZ信号外,增量型伺服编码器还有UVW信号,国产与早期的进口伺服大都采用这样的形式,线比较多。
伺服电机编码器的组成 -回复
伺服电机编码器的组成-回复伺服电机编码器是伺服电机系统中的重要组成部分，用于测量电机转轴的位置和速度。
它由多个部件组成，包括光电传感器、编码盘、电路板和连接线等。
这些部件相互配合，能够准确地反馈电机转轴的位置和运动状态。
首先，我们来看看伺服电机编码器中的光电传感器。
光电传感器是一种能够将光信号转换为电信号的装置，它通常由发光二极管和光敏二极管组成。
发光二极管会发射出光线，而光敏二极管则会根据光线的强度来产生电流。
在伺服电机编码器中，光电传感器被安装在编码盘附近，通过光线的反射与传感器接收到的光信号强度的变化来测量转轴的运动状态。
接下来，我们来介绍编码盘。
编码盘是一个有刻度的圆形盘，通常由透明材料制成，其表面有一圈刻有等间距的线条或孔洞。
当电机转轴旋转时，编码盘会随之一起旋转，光电传感器通过读取刻度上的光信号来确定转轴的位置。
编码盘上的线条或孔洞经过精确的布局，可以提供更加精准的转轴位置信息。
另外，电路板也是伺服电机编码器中的重要组成部分。
电路板负责处理光电传感器传输过来的电信号，并将其转化为数字信号。
通常，电路板上会有一些集成电路芯片，用于进行信号处理、滤波和放大等操作。
通过电路板，我们可以将编码器的输出信号与控制器相连接，实现对电机的精确控制。
最后，连接线是将伺服电机编码器与其他系统或设备连接起来的媒介。
连接线通常由导线和插头组成，用来传输电子信号和电力。
通过连接线，编码器可以接收来自控制器的指令信号，并将电机的位置和速度信息传输给控制器，从而实现对电机的闭环控制。
综上所述，伺服电机编码器由光电传感器、编码盘、电路板和连接线等组成。
光电传感器负责测量转轴位置和速度，编码盘提供准确的刻度，电路板进行信号处理，连接线将编码器与其他设备连接起来。
这些部件相互配合，使得伺服电机能够实现高精度的位置和速度控制，在工业自动化领域具有广泛的应用前景。
伺服电机编码器的使用方法
伺服电机编码器的使用方法
伺服电机编码器的使用方法包括以下几步：
1. 确定编码器的类型和规格：伺服电机编码器有很多不同的类型和规格，如增量式编码器和绝对式编码器，分辨率等等。
要确定您使用的编码器的类型和规格。
2. 连接编码器：将编码器正确地连接到伺服电机上。
通常，编码器会有两个输出通道，一个是A相通道，一个是B相通道，还有一个Z相通道用于零点标定。
3. 配置伺服驱动器：进入伺服驱动器的配置界面或菜单，设置编码器参数。
这包括设置分辨率、编码器类型（增量式还是绝对式）、零点标定等。
4. 零点标定：进行零点标定以确定编码器的初始位置。
这可以通过驱动器菜单或使用专门的零点标定工具来完成。
5. 监测编码器反馈：使用编码器反馈信号来监测电机的位置和运动状态。
这可以通过读取驱动器的反馈信号或使用编码器输出的脉冲信号来实现。
6. 调整编码器参数：根据应用需求和实际情况，可能需要调整编码器的一些参数，如分辨率、速度限制等。
需要注意的是，不同的伺服电机和编码器可能具有不同的使用
方法和配置步骤。
建议参考伺服电机和编码器的相关说明手册或咨询厂家获得更详细的使用指导。
伺服电机编码器原理伺服电机编码器分类
伺服电机编码器原理伺服电机编码器分类伺服电机编码器（Servo Motor Encoder）是一种用于测量旋转位置和速度的装置。
它通常由一个定位部件和一个检测部件组成，用于将机械旋转运动转换为电子信号。
编码器可以为伺服电机提供准确的位置反馈，以实现精确的运动控制。
1.增量式编码器工作原理增量式编码器是通过将旋转运动转换成相位差来实现位置检测。
它由光电传感器和光栅盘组成，光栅盘上有很多圆环状或直线状的透光或不透光区域。
当光栅盘旋转时，光电传感器检测到光栅上的光线变化，并将其转换为电压信号。
增量式编码器的输出信号通常包括两个通道A和B，其中A通道为正向运动，B通道为反向运动。
通过检测A和B通道之间的脉冲数和相对相位差，可以计算出伺服电机的位置和速度。
2.绝对式编码器工作原理绝对式编码器能够直接读取轴的实际位置信息，而无需初始化或回零操作。
它使用二进制代码或格雷码编码原理来表示位置信息。
绝对式编码器通常由一个光传感器阵列和一个编码盘组成。
编码盘上有多个光栅片，每个光栅片上有不同的编码信息。
光传感器阵列通过识别每个光栅片上的编码信息，将其转化为相应的二进制码或格雷码信号。
绝对式编码器的输出信号中每个编码位都具有唯一的位置标识，这样就可以精确地确定伺服电机的位置。
1.光电传感器编码器光电传感器编码器使用光电传感器和光栅等组件来检测光栅盘上的光线变化，将其转换为位置和速度信号。
光电传感器编码器具有高分辨率和高灵敏度的特点，适用于对运动要求较高的精密设备。
2.磁性编码器磁性编码器使用磁栅盘和磁传感器来实现位置检测。
磁栅盘上有多个磁性线圈，当磁栅旋转时，磁传感器感应到磁场的变化，并将其转换为位置和速度信号。
磁性编码器具有高抗干扰性和高精度的特点，适用于工作环境复杂的应用。
3.电容式编码器电容式编码器使用电容变化来检测旋转位置。
它的工作原理是通过在旋转部件和固定部件之间形成电容，根据电容的变化来计算位置和速度。
电容式编码器具有高分辨率和高稳定性的特点，适用于对绝对位置精度要求较高的应用。
伺服电机编码器原理
伺服电机编码器原理伺服电机是一种能够根据控制系统的指令精确控制位置、速度和加速度的电机。
而伺服电机编码器则是伺服电机控制系统中的一个重要组成部分，它能够实时反馈电机转动的位置和速度信息，从而实现闭环控制，确保电机的精准运动。
伺服电机编码器的原理主要包括两种类型，绝对编码器和增量编码器。
绝对编码器能够直接读取电机转动的绝对位置信息，无需进行回零操作即可获取准确的位置数据。
其工作原理是通过在转子和定子之间安装光栅或磁栅，当电机转动时，光栅或磁栅会产生相应的光电信号或磁信号，通过解码器将这些信号转换为绝对位置信息。
由于绝对编码器具有高精度、不需复位等优点，因此在一些对位置精度要求较高的场合得到广泛应用。
增量编码器则是通过检测电机转动时产生的脉冲信号来获取位置和速度信息。
其工作原理是在转子上安装一对光栅或磁栅，当电机转动时，光栅或磁栅会产生一系列脉冲信号，通过计数这些脉冲信号的数量和方向，控制系统就能够准确获取电机的位置和速度信息。
虽然增量编码器需要进行零点校准和复位操作，但其结构简单、成本低廉，因此在一些对成本要求较高的场合得到广泛应用。
无论是绝对编码器还是增量编码器，它们都能够实时反馈电机的位置和速度信息，为控制系统提供了重要的反馈数据。
通过对这些数据的处理和分析，控制系统能够及时调整电机的控制信号，保证电机的稳定、精准运动。
因此，伺服电机编码器在现代工业自动化控制系统中扮演着至关重要的角色。
总结来说，伺服电机编码器是伺服电机控制系统中的重要组成部分，它能够实时反馈电机的位置和速度信息，为控制系统提供重要的反馈数据，确保电机的精准运动。
不论是绝对编码器还是增量编码器，它们都有各自的优点和适用场合，但都能够为伺服电机的精准控制提供重要支持。
伺服电机编码器作用与调零
伺服电机编码器作用与调零伺服电机编码器通常由一个旋转的光电编码盘和一个固定的光电传感器组成。
编码盘上刻有一系列均匀分布的透明和不透明部分，而传感器则用来检测这些部分，并将其转化为电信号。
根据不同的编码方式，编码器可以分为绝对编码器和增量编码器两种类型。
对于绝对编码器，每个位置都有唯一的编码，因此它可以准确地提供电机转子的位置信息。
这种编码器通常会将编码信号转化为二进制码，并通过多个信号线传递给控制系统。
由于绝对编码器可以提供精确的位置信息，因此它在需要高精度控制的应用中得到广泛应用，如机床、机器人等。
而增量编码器则是根据电机转子的位置变化来产生脉冲信号，它只能提供电机转子与其中一参考位置之间的相对位置信息。
增量编码器通常会将转子位置变化转换为两路正交脉冲信号，一路为A相信号，另一路为B相信号。
通过检测这两路信号的电平变化，可以确定转子的转动方向以及转动的步长大小。
增量编码器相对于绝对编码器来说成本更低，并且速度响应更快，因此在速度控制方面具有较大的优势。
它被广泛应用于需要高速运动但不需要高精度位置控制的应用中，如印刷机械、包装机械等。
在使用伺服电机编码器前需要进行一次调零过程，即将电机转子的位置与控制系统中的零点进行对齐。
调零是为了确保控制系统能够准确地控制电机转子的位置，并根据需要进行反馈控制。
调零的过程大致步骤如下：1.确保电机系统处于待机状态，并且机械系统没有任何阻力。
2.启动控制系统，将电机驱动到一个已知的起始位置，如机械开关的位置。
3.将电机的位置信号与控制系统的零点进行校准，使其对齐。
4.记录下电机转子位置与控制系统零点的差距，这个差距即为调零偏差。
5.根据调零偏差进行补偿计算，以确保控制系统对电机位置的准确控制。
调零的目的是为了避免电机因无法确定起始位置而无法进行准确控制的问题，以及消除电机系统中可能存在的位置误差。
通过调零，可以提高电机系统的控制精度和性能，并实现更加稳定和准确的位置控制。
伺服电机编码器工作原理讲解
伺服电机编码器工作原理讲解
伺服电机编码器是一种用于测量电机转动角度和速度的设备。
它通常由一个光电传感器和一个光栅盘组成。
当电机转动时，光栅盘会随之转动，其上的透光和不透光部分会逐渐通过光电传感器。
传感器会产生一系列脉冲，每个脉冲对应着光栅盘上的一段透光和不透光部分。
这些脉冲可以被计数器所记录，从而得知电机转动的角度和速度。
伺服电机编码器通常使用两个光电传感器和两个光栅盘，以提高精度和稳定性。
其中一个光栅盘被称为主轴光栅盘，另一个被称为参考光栅盘。
主轴光栅盘上的脉冲始终与电机转动角度的变化相对应，而参考光栅盘上的脉冲则保持不变，用于校准和纠正主轴光栅盘产生的误差。
伺服电机编码器还可以使用不同的编码方式，例如绝对编码和增量编码。
绝对编码器可以直接输出电机转动的绝对位置，而增量编码器则只输出相对位置变化量。
绝对编码器通常使用多个光栅盘，每个光栅盘上的脉冲代表一个二进制数位，因此可以直接得到电机转动的绝对位置。
增量编码器只需要一个光栅盘和一个传感器即可，它适用于需要测量电机转动速度和方向的场合。
总的来说，伺服电机编码器是一种非常重要的设备，它可以用于测量电机转动的角度和速度，并且在自动控制和机器人等领域有广泛的应用。
- 1 -。
伺服电机编码器工作原理
伺服电机编码器工作原理
伺服电机是一种能够精确控制位置、速度和加速度的电机，它在工业自动化领
域得到了广泛的应用。
而伺服电机的精确控制离不开编码器的工作原理。
本文将重点介绍伺服电机编码器的工作原理，以便更好地理解伺服电机的工作机制。
编码器是一种能够将机械位移转换成电信号的装置，它通常由光栅编码器和磁
编码器两种类型。
光栅编码器利用光电传感器和光栅盘之间的光电效应来测量机械位移，而磁编码器则是利用磁场传感器和磁性编码盘之间的磁感应效应来实现测量。
无论是光栅编码器还是磁编码器，其工作原理都是通过测量位移来输出相应的电信号，从而实现对位置、速度和加速度的精确控制。
在伺服电机中，编码器通常安装在电机轴上，通过与电机轴同步运动来测量电
机的实时位置和速度。
当电机轴转动时，编码器会输出相应的脉冲信号，这些脉冲信号经过信号处理电路后被送到控制器，控制器再根据这些信号来调整电机的转速和转向，从而实现对电机的精确控制。
除了测量位置和速度外，编码器还可以通过脉冲信号的频率和相位来实现对电
机的加速度控制。
当电机需要加速或减速时，编码器会相应地改变脉冲信号的频率和相位，控制器则根据这些信号来调整电机的加速度，从而实现对电机的平稳加减速。
总的来说，伺服电机编码器通过测量电机的实时位置、速度和加速度来输出相
应的脉冲信号，控制器再根据这些信号来实现对电机的精确控制。
编码器的工作原理是伺服电机能够实现精确控制的关键，它为工业自动化领域的生产提供了有力的技术支持。
希望通过本文的介绍，读者能够更好地理解伺服电机编码器的工作原理，从而在实际应用中更好地发挥其作用。
伺服电机编码器的类型
伺服电机编码器的类型
伺服电机编码器可分为光学式、磁式、感应式和电容式，根据其刻度方法及信号输出形式，可分为增量式、当然式以及混合式三种。
1、增量式编码器
增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90。
从而可方便的判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。
2、当然式编码器
当然式编码器是直接输出数字的传感器，在它的圆形码盘上沿径向有若干同心码盘，每条道上有透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件，当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。
3、混合式当然编码器
混合式当然编码器，它输出两组信息，一组信息用于检测磁极位置，带有当然信息功能;另一组则完全同增量式编码器的输出信息。
伺服电机编码器的工作原理
伺服电机编码器的工作原理
伺服电机编码器是一种用于测量电机转动角度和位置的装置。
它通常由光电传感器和编码盘组成。
编码盘是一个固定在电机轴上的圆形盘，上面有许多等距分布的刻线或孔。
光电传感器则安装在编码盘旁边，用于检测刻线或孔的位置。
当电机转动时，编码盘也会随之旋转。
光电传感器会根据刻线或孔的变化来感知电机的转动角度和位置。
具体工作原理如下：
1. 光电传感器发出光束，照射到编码盘上的刻线或孔上。
2. 当刻线通过光电传感器时，光束会被阻挡，导致传感器输出一个脉冲信号。
3. 根据脉冲信号的数量和频率，可以计算出电机转过的角度和位置。
编码器通常分为绝对值编码器和增量值编码器两种类型。
绝对值编码器可以直接读取电机的绝对位置，无需进行初始化或归零操作。
它们通常有多个通道，每个通道代表一个二进制位，可以实现非常高的精度。
增量值编码器只能提供电机相对位置的信息，需要进行初始化或归零操作。
它们通常只有两个通道（A相和B相），
根据两个通道之间的相位差来确定转动方向和转动角度。
通过读取编码器输出的脉冲信号，控制系统可以准确地了解电机的转动情况，并实现精确的位置控制和运动控制。
伺服电机编码器位数和脉冲的关系 -回复
伺服电机编码器位数和脉冲的关系-回复伺服电机是一种用于控制运动精度和位置的电机。
在伺服电机中，编码器起着关键的作用，用于测量电机转动的角度和速度。
编码器的位数决定了其可以生成的脉冲数量，脉冲数量则可用于计算电机的位置和速度。
本文将回答伺服电机编码器位数和脉冲之间的关系，并逐步解释这一关系。
首先，我们需要了解编码器的原理。
编码器是一种传感器，通常由一个光学或磁性的盘和传感器组成。
盘上有一系列的光栅或磁性条纹，传感器通过测量光栅间的间隙或磁性条纹的强度变化来确定电机转动的角度。
编码器的位数表示了它所使用的二进制计数系统中的位数。
例如，一个十进制数的位数是指它所使用的十进制计数系统的位数。
同样地，编码器的位数指的是它所使用的二进制计数系统的位数。
假设一个编码器有10位，则它可以生成2^10个不同的数字，即1024个不同的脉冲。
脉冲是由编码器产生的电信号，用于记录电机的转动。
脉冲的数量决定了电机旋转一周所产生的脉冲数。
通常情况下，脉冲数量等于编码器的位数乘以电机的减速比。
减速比是电机输出轴和编码器输入轴之间的比值，用于将电机输出的旋转速度降低到编码器所能处理的范围内。
脉冲数量的确定需要考虑到伺服电机的应用需求和控制系统的精度要求。
通常情况下，脉冲数量越多，电机的位置和速度的精度就越高。
然而，脉冲数量的增加也会增加电机控制系统的运算负载。
因此，在确定脉冲数量时需要进行权衡。
假设我们有一个12位编码器和一个减速比为100:1的电机。
编码器有2^12个不同的位置，即4096个不同的脉冲。
因为电机的减速比为100:1，所以电机转动一周会产生100个脉冲。
因此，总共需要4096 * 100个脉冲来记录电机转动一周的位置。
脉冲数量对于电机位置和速度的测量精度至关重要。
根据奈奎斯特定理，为了准确测量一个信号的频率，需要对信号进行至少两倍的采样。
在伺服电机中，脉冲信号的频率对应着电机的速度。
因此，为了准确测量电机的速度，编码器的脉冲频率应该足够高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伺服电机编码器伺服电机编码器是安装在伺服电机上用来测量磁极位置和伺服电机转角及转速的一种传感器，从物理介质的不同来分，伺服电机编码器可以分为光电编码器和磁电编码器，另外旋转变压器也算一种特殊的伺服编码器，市场上使用的基本上是光电编码器，不过磁电编码器作为后起之秀，有可靠，便宜，抗污染等特点，有赶超光电编码器的趋势。
基本信息•中文名称伺服电机编码器•OC输出三极管输出•推挽输出接口连接方便•分类abz uvw目录1原理2输出信号3分类4正余弦5维修更换6注意事项7选型注意8订货代码原理伺服编码器这个基本的功能与普通编码器是一样的，比如绝对型的有A,A反，B，B反，Z，Z反等信号，除此之外，伺服编码器还有着跟普通编码器不同的地方，那就是伺服电机多数为同步电机，同步电机启动的时候需要知道转子的磁极位置，这样才能够大力矩启动伺服电机，这样需要另外配几路信号来检测转子的当前位置，比如增量型的就有UVW等信号，正因为有了这几路检测转子位置的信号，伺服编码器显得有点复杂了，以致一般人弄不懂它的道理了，加上有些厂家故意掩遮一些信号，相关的资料不齐全，就更加增添了伺服电机编码器的神秘色彩。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率-编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。
输出信号1、OC输出:就是平常说的三极管输出，连接需要考虑输入阻抗和电路回路问题.2、电压输出:其实也是OC输出一种格式，不过置了有源电路.3、推挽输出:接口连接方便，不用考虑NPN和PNP问题.4、差动输出:抗干扰好，传输距离远，大部分伺服编码器采用这种输出.分类增量编码除了普通编码器的ABZ信号外，增量型伺服编码器还有UVW信号，国产和早期的进口伺服大都采用这样的形式，线比较多。
增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的部记忆来记住位置。
这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。
解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。
在参考点以前，是不能保证位置的准确性的。
为此，在工控中就有每次操作先找参考点，开机找零等方法。
比如，打印机扫描仪的定位就是用的增量式编码器原理，每次开机，我们都能听到噼哩啪啦的一阵响，它在找参考零点，然后才工作。
这样的方法对有些工控项目比较麻烦，甚至不允许开机找零(开机后就要知道准确位置)，于是就有了绝对编码器的出现。
绝对型旋转光电编码器，因其每一个位置绝对唯一、抗干扰、无需掉电记忆，已经越来越广泛地应用于各种工业系统中的角度、长度测量和定位控制。
绝对编码器码盘上有许多道刻线，每道刻线依次以2线、4线、8线、16线。
编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码(格雷码)，这就称为n位绝对编码器。
这样的编码器是由码盘的机械位置决定的，它不受停电、干扰的影响。
绝对编码器由机械位置决定的每个位置的唯一性，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。
这样，编码器的抗干扰特性、数据的可靠性大大提高了。
由于绝对编码器在定位方面明显地优于增量式编码器，已经越来越多地应用于伺服电机上。
绝对型编码器因其高精度，输出位数较多，如仍用并行输出，其每一位输出信号必须确保连接很好，对于较复杂工况还要隔离，连接电缆芯数多，由此带来诸多不便和降低可靠性，因此，绝对编码器在多位数输出型，一般均选用串行输出或总线型输出，德国生产的绝对型编码器串行输出最常用的是SSI(同步串行输出)。
从单圈绝对式编码器到多圈绝对式编码器旋转单圈绝对式编码器，以转动中测量光码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码器只能用于旋转围360度以的测量，称为单圈绝对式编码器。
如果要测量旋转超过360度围，就要用到多圈绝对式编码器。
编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘(或多组齿轮，多组码盘)，在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。
多圈编码器另一个优点是由于测量围大，实际使用往往富裕较多，这样在安装时不必要费劲找零点，将某一中间位置作为起始点就可以了，而大大简化了安装调试难度。
多圈式绝对编码器在长度定位方面的优势明显，欧洲新出来的伺服电机基本上都采用多圈绝对值型编码器。
正余弦由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差(相对于一个周波为360度)，将C、D信号反向，叠加在A、B两相上，可增强稳定信号;另每转输出一个Z相脉冲以代表零位参考位。
普通的正余弦编码器具备一对正交的sin，cos 1Vp-p信号，相当于方波信号的增量式编码器的AB正交信号，每圈会重复许许多多个信号周期，比如2048等;以及一个窄幅的对称三角波Index信号，相当于增量式编码器的Z信号，一圈一般出现一个;这种正余弦编码器实质上也是一种增量式编码器。
另一种正余弦编码器除了具备上述正交的sin、cos信号外，还具备一对一圈只出现一个信号周期的相互正交的1Vp-p的正弦型C、D信号，如果以C信号为sin，则D信号为cos，通过sin、cos信号的高倍率细分技术，不仅可以使正余弦编码器获得比原始信号周期更为细密的名义检测分辨率，比如2048线的正余弦编码器经2048细分后，就可以达到每转400多万线的名义检测分辨率，当前很多欧美伺服厂家都提供这类高分辨率的伺服系统，而国厂家尚不多见;此外带C、D信号的正余弦编码器的C、D信号经过细分后，还可以提供较高的每转绝对位置信息，比如每转2048个绝对位置，因此带C、D信号的正余弦编码器可以视作一种模拟式的单圈绝对编码器。
9 g0 n9正余弦伺服电机编码器的优点是不用采用高频率的通讯即可让伺服驱动器获得高精度的细分，这样降低了硬件要求，同时由于有单圈角度信号，可以让伺服电机启动平稳，启动力矩大。
维修更换对位麻烦是伺服编码器维修和更换的技术难点，由于一般伺服电机厂家为了技术和防止竞争对手仿制它们的产品，都不公开伺服编码器的磁极原点对位原理，而且每家公司的伺服编码器对位原理都不一样，这样给伺服编码器的维修带来麻烦，一般采用跟一台好的编码器比较的方法进行破解，这样对一般维修公司是一种大的挑战，维修过程不再是传统的万用表能够解决问题了，需要采用数据域的维修理念来进行。
另外修理过程中不要轻易拆开编码器的码盘和电路，不然可能好的东西都被搞坏了。
注意事项安装时不要给轴施加直接的冲击。
伺服电机编码器轴与机器的连接，应使用柔性连接器。
在轴上装连接器时，不要硬压入。
即使使用连接器，因安装不良，也有可能给轴加上比允许负荷还大的负荷，或造成拨芯现象，要特别注意。
轴承寿命与使用条件有关，受轴承荷重的影响特别大。
如轴承负荷比规定荷重小，可大大延长轴承寿命。
不要将编码器进行拆解，这样做将有损防油和防滴性能。
防滴型产品不宜长期浸在水、表面有水、油时应擦拭干净。
振动加在编码器上的振动，往往会成为误脉冲发生的原因。
因此，应对设置场所、安装场所加以注意。
每转发生的脉冲数越多，旋转槽圆盘的槽孔间隔越窄，越易受到振动的影响。
在低速旋转或停止时，加在轴或本体上的振动使旋转槽圆盘抖动，可能会发生误脉冲。
配线连接① 配线应在电源OFF状态下进行，电源接通时，若输出线接触电源，则有时会损坏输出回路。
② 若配线错误，则有时会损坏部回路，所以配线时应充分注意电源的极性等。
③若和高压线、动力线并行配线，则有时会受到感应造成误动作而损坏，所以要分离开另行配线。
④ 延长电线时，应在10m以下。
并且由于电线的分布容量，波形的上升、下降时间会较长，有问题时，采用施密特回路等对波形进行整形。
⑤ 为了避免感应噪声等，要尽量用最短距离配线。
向集成电路输入时，特别需要注意。
⑥电线延长时，因导体电阻及线间电容的影响，波形的上升、下降时间加长，容易产生信号间的干扰(串音)，因此应用电阻小、线间电容低的电线(双绞线、屏蔽线)。
选型注意一.伺服电机的外形尺寸:38MM,58MM,66MM,80MM.100MM.二.伺服电机编码器分为:单圈，多圈。
三.伺服电机编码器按原理分为:磁绝对值编码器，光电绝对值编码器四.伺服电机编码器出线方式分为:侧出线，后出线五.伺服电机编码器轴分为:6MM,8MM,10MM,12MM,14MM,25MM.六.伺服电机编码器分为:轴，盲孔，通孔。
七.伺服电机编码器防护分为:IP54-68.八.安装方式分为:夹紧法兰、同步法兰、夹紧带同步法兰、盲孔(弹簧片，抱紧)、通孔(弹簧片，键销)九.绝对值编码器精度分为:单圈精度和多圈精度，加起来是总精度，也就是通常的多少位(常规24位，25位，30位，32位。
)。
十.绝对值编码器通讯协议波特率:4800~115200 bit/s，默认为9600 bit/s。
刷新周期约1.5ms十一.编码器输出可选:SSI、4-20MA、profibus-dp、DEVicenet、并行、二进制码、、BiSS、ISI、CANopen、Endat及Hiperface等。
