呼吸机的一般结构及工作原理
呼吸机的结构及原理
呼吸机的结构及原理呼吸机,也称为人工呼吸机或呼吸辅助器,是一种医疗设备,用于提供机械通气,帮助患者的呼吸。
它主要由控制系统、气体供应系统、呼吸回路和监测系统组成。
以下是对呼吸机结构及其工作原理的详细说明。
一、结构1.控制系统:呼吸机的控制系统通常由计算机和软件组成,并具有设计用于监测和控制各种呼吸参数的接口。
通过这个系统,医生可以调整潮气量、呼吸频率、吸气时间、氧供应等参数,以满足患者的不同需求。
2.气体供应系统:该系统主要由氧气和压缩空气供应的装置组成。
医生可根据患者的需要调整氧气浓度和压力。
3.呼吸回路:呼吸机的呼吸回路负责传递气体,包括气体传输管、呼气阀和患者接口。
气体传输管将气体传输到患者的肺部,而呼气阀允许患者进行呼气。
患者接口可以是面罩、呼吸管或气管插管,用于将气体传输到患者的呼吸道。
4.监测系统:该系统用于监测各种生理参数,如患者的呼吸频率、潮气量、氧饱和度等。
监测系统还可以通过报警器提示出现异常情况,如气道阻塞或气压过高。
二、原理1.通气模式:呼吸机可以拥有多种不同的通气模式,如控制通气、辅助通气、压力支持通气等。
在控制通气模式下,呼吸机完全控制患者的呼吸,包括潮气量和呼吸频率。
而在辅助通气模式下,呼吸机仅为患者提供辅助通气,患者仍然有自主呼吸。
压力支持通气模式则根据患者的吸气努力给予相应的支持。
2.呼气阀:呼吸机的呼气阀用于控制患者的呼气过程。
当患者开始呼气时,呼气阀打开,允许气体从肺部排出。
然后,呼气阀关闭,以便再次进行吸气。
呼气阀的开闭速度和压力可以根据患者的需要进行调整。
3.压力传感器:压力传感器用于监测气道压力。
它可以检测患者的吸气努力和呼气阻力,并根据需求调整呼吸机的工作模式。
4.安全控制:为了确保患者的安全,呼吸机通常具有一些安全控制功能。
例如,如果气压过高,呼吸机会自动降低潮气量或切断气流。
呼吸机还可以监测氧饱和度,并根据需要调整氧气浓度。
5.供氧系统:呼吸机通过气体供应系统提供氧气。
呼吸机的一般结构及工作原理
呼吸机的一般结构及工作原理随着医学电子技术的发展,呼吸机的种类与形式越来越多,但它们一般的主要结构与原理基本相似,或者说,它们必须具备基本结构,现分述如下:一、机械呼吸机的动力机械呼吸机的动力来源于电力、压缩气体,或二者的结合。
压缩气体由中心供气管道系统提供或由呼吸机可配备的专用空气压缩机产生。
1、气动机械呼吸机气动机械呼吸机的通气以压缩气体为动力来源,其所有控制系统也都就是靠压缩气体来启动。
由高压压缩气体所产生的压力,通过机械呼吸机内部的减压阀、高阻力活瓣,或通过射流原理等方式而得到调节,从而提供适当的通气驱动压及操纵各控制机制的驱动压。
2.电动机械呼吸机单靠电力来驱动并控制通气的呼吸机,称为电动机械呼吸机。
电动机械呼吸机也需要应用压缩氧气,但只就是为了调节吸入气的氧浓度,而不就是作为动力来源。
电可通过带动活塞往复运动的方式来产生机械通气,或通过电泵产生压缩气体,压缩气体再推动风箱运动而产生通气。
3.电-气动机械呼吸机电-气动机械呼吸机,只有在压缩气体及电力二者同时提供动力的情况下才能正常工作与运转。
通常情况就是,压缩空气及压缩氧气按不同比例混合后,既提供了适当氧浓度的吸入气体,也供给了产生机械通气的动力。
但通气的控制、调节,及各种监测、警报系统的动力则来自电力,所以这类呼吸机又称为气动-电控制呼吸机。
比较复杂的多功能定容呼吸机大多都采用这种动力提供方式。
二、供气装置贮气囊或气缸供气装置:这种供气装置常用折叠贮气囊或气缸来输送气体,其外部装有驱动装置。
供给病人的潮气量(VT)取决于贮气囊或气缸直径(D)与行程距离(L)VT=πD2/4·L驱动装置可以直线运动或旋转-直线运动。
由于气缸的顺应性小,故VT较为精确,因此,以气缸作为贮气装置的呼吸机适合于小儿科使用。
三、呼吸机的调控系统80年代以前,呼吸机的调控方式有两种形式:一种就是直流电机驱动的呼吸机,通过电压的变化,使其转速发生改变,来控制VT、E:I等参数。
呼吸机的一般结构及工作原理
呼吸机得一般结构及工作原理随着医学电子技术得发展,呼吸机得种类与形式越来越多,但它们一般得主要结构与原理基本相似,或者说,它们必须具备基本结构,现分述如下:一、机械呼吸机得动力机械呼吸机得动力来源于电力、压缩气体,或二者得结合。
压缩气体由中心供气管道系统提供或由呼吸机可配备得专用空气压缩机产生。
1、气动机械呼吸机气动机械呼吸机得通气以压缩气体为动力来源,其所有控制系统也都就是靠压缩气体来启动。
由高压压缩气体所产生得压力,通过机械呼吸机内部得减压阀、高阻力活瓣,或通过射流原理等方式而得到调节,从而提供适当得通气驱动压及操纵各控制机制得驱动压。
2.电动机械呼吸机单靠电力来驱动并控制通气得呼吸机,称为电动机械呼吸机。
电动机械呼吸机也需要应用压缩氧气,但只就是为了调节吸入气得氧浓度,而不就是作为动力来源。
电可通过带动活塞往复运动得方式来产生机械通气,或通过电泵产生压缩气体,压缩气体再推动风箱运动而产生通气。
3.电-气动机械呼吸机电-气动机械呼吸机,只有在压缩气体及电力二者同时提供动力得情况下才能正常工作与运转。
通常情况就是,压缩空气及压缩氧气按不同比例混合后,既提供了适当氧浓度得吸入气体,也供给了产生机械通气得动力。
但通气得控制、调节,及各种监测、警报系统得动力则来自电力,所以这类呼吸机又称为气动-电控制呼吸机。
比较复杂得多功能定容呼吸机大多都采用这种动力提供方式。
二、供气装置贮气囊或气缸供气装置:这种供气装置常用折叠贮气囊或气缸来输送气体,其外部装有驱动装置。
供给病人得潮气量(VT)取决于贮气囊或气缸直径(D)与行程距离(L)VT=πD2/4·L驱动装置可以直线运动或旋转-直线运动。
由于气缸得顺应性小,故VT较为精确,因此,以气缸作为贮气装置得呼吸机适合于小儿科使用。
三、呼吸机得调控系统80年代以前,呼吸机得调控方式有两种形式:一种就是直流电机驱动得呼吸机,通过电压得变化,使其转速发生改变,来控制VT、E:I等参数。
呼吸机的基本工作原理
呼吸机的基本工作原理呼吸机是一种医疗设备,用于辅助或代替患者的呼吸功能。
它通过提供氧气和控制气流来帮助患者呼吸,并维持呼吸系统的正常功能。
下面将详细介绍呼吸机的基本工作原理。
1. 呼吸机的组成部分呼吸机主要由以下几个组成部分构成:- 控制系统:负责监测和调节呼吸机的参数,如气流压力、氧气浓度等。
- 气源系统:提供氧气和气流,通常包括氧气罐、压缩空气或氧气发生器等。
- 呼吸回路:将气流传递给患者,通常由呼吸管、面罩或气管插管等组成。
- 传感器:用于监测患者的呼吸参数,如气道压力、呼气末二氧化碳浓度等。
2. 工作原理呼吸机的工作原理基于以下几个关键步骤:- 吸气:呼吸机通过气源系统提供氧气和气流,并将其传递给患者。
气流进入患者的呼吸回路,通过面罩或气管插管进入患者的气道。
- 压力调节:控制系统监测患者的呼吸参数,并根据设定的压力值调节气流的压力。
这可以确保患者的气道保持通畅,促进气体交换。
- 呼气:在呼气过程中,呼吸机可以提供正压通气,以保持患者的肺泡通畅。
当患者呼气时,呼吸机可以通过减小气流压力来帮助患者顺利呼气。
- 呼吸参数监测:传感器可以监测患者的呼吸参数,如气道压力、氧气浓度和呼气末二氧化碳浓度等。
这些参数可以帮助医生了解患者的呼吸情况,并根据需要进行调整。
3. 工作模式呼吸机可以根据患者的需要和医生的建议选择不同的工作模式,常见的工作模式包括:- 辅助通气模式:呼吸机根据设定的参数提供气流,辅助患者的呼吸。
患者可以根据自身需要调整呼吸频率和潮气量。
- 控制通气模式:呼吸机完全控制患者的呼吸,包括呼吸频率和潮气量等。
患者无法主动呼吸。
- 气道压力支持模式:呼吸机根据患者的呼吸努力提供额外的气道压力支持,以减轻患者的呼吸负担。
4. 安全性和注意事项使用呼吸机需要遵循一些安全性和注意事项,以确保患者的安全和有效治疗:- 呼吸机的设置和调整必须由专业医务人员进行,并根据患者的具体情况进行个性化设置。

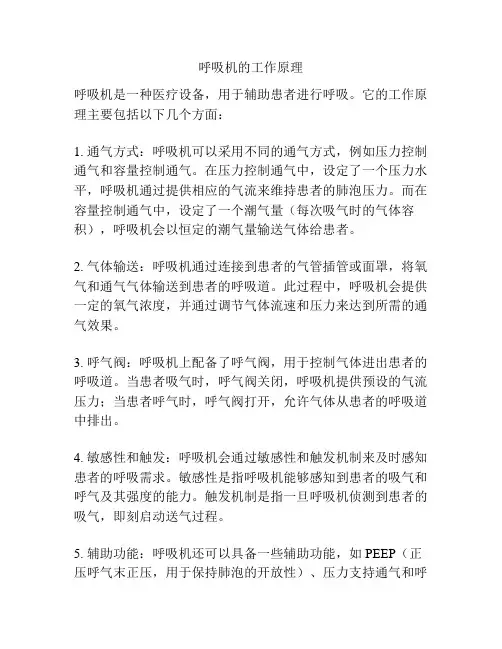

呼吸机的工作原理
呼吸机的工作原理
呼吸机是一种医疗设备,用于辅助患者进行呼吸。
它的工作原理主要包括以下几个方面:
1. 通气方式:呼吸机可以采用不同的通气方式,例如压力控制通气和容量控制通气。
在压力控制通气中,设定了一个压力水平,呼吸机通过提供相应的气流来维持患者的肺泡压力。
而在容量控制通气中,设定了一个潮气量(每次吸气时的气体容积),呼吸机会以恒定的潮气量输送气体给患者。
2. 气体输送:呼吸机通过连接到患者的气管插管或面罩,将氧气和通气气体输送到患者的呼吸道。
此过程中,呼吸机会提供一定的氧气浓度,并通过调节气体流速和压力来达到所需的通气效果。
3. 呼气阀:呼吸机上配备了呼气阀,用于控制气体进出患者的呼吸道。
当患者吸气时,呼气阀关闭,呼吸机提供预设的气流压力;当患者呼气时,呼气阀打开,允许气体从患者的呼吸道中排出。
4. 敏感性和触发:呼吸机会通过敏感性和触发机制来及时感知患者的呼吸需求。
敏感性是指呼吸机能够感知到患者的吸气和呼气及其强度的能力。
触发机制是指一旦呼吸机侦测到患者的吸气,即刻启动送气过程。
5. 辅助功能:呼吸机还可以具备一些辅助功能,如PEEP(正压呼气末正压,用于保持肺泡的开放性)、压力支持通气和呼
吸频率的控制等。
这些功能可以根据患者的具体情况和需要进行调节和设定,以提供更好的治疗效果。
综上所述,呼吸机通过不同的通气方式和控制机制,输送气体到患者的呼吸道,辅助患者进行呼吸。
其工作原理包括通气方式选择、气体输送、呼气阀控制、敏感性和触发机制,以及辅助功能的调节。
这些原理的结合和协调,可以有效维持患者的呼吸功能,提供必要的支持和治疗。
呼吸机的基本工作原理
呼吸机的基本工作原理呼吸机是一种医疗设备,用于辅助或替代患者的自主呼吸。
它通过提供正压气流来推动空气进入患者的肺部,帮助患者呼吸。
下面将详细介绍呼吸机的基本工作原理。
1. 呼吸机的组成部分呼吸机通常由以下几个主要组成部分构成:1.1 控制系统:负责监测患者的呼吸状态,并根据设定的参数来控制呼吸机的工作模式和参数。
1.2 压缩机:负责产生高压气流,将气体送入呼吸机系统。
1.3 气体储气罐:用于储存压缩机产生的高压气体。
1.4 气流传输管路:将气体从储气罐输送到患者的呼吸道。
1.5 呼吸机接口:与患者的呼吸道连接,通常包括面罩、气管插管或气管切开等。
1.6 传感器:用于监测患者的呼吸参数,如氧浓度、呼气末二氧化碳浓度等。
2. 基本工作原理呼吸机的基本工作原理是通过产生正压气流,将气体送入患者的呼吸道,从而推动患者的呼吸运动。
具体的工作原理如下:2.1 吸气相在吸气相,压缩机将气体送入气体储气罐中,储气罐会逐渐增加气体压力。
同时,控制系统会监测患者的呼吸状态,并根据设定的参数来控制气流传输管路中的气体流动。
2.2 气体输送当控制系统检测到患者需要吸气时,它会通过气流传输管路将储气罐中的气体送入患者的呼吸道。
气体可以通过面罩、气管插管或气管切开等呼吸机接口输送给患者。
2.3 呼气相在呼气相,患者的肺部会自然松弛,气体会通过气流传输管路从患者的呼吸道中排出。
同时,呼吸机的控制系统会监测患者的呼气状态,并根据设定的参数来控制气体的流动。
3. 工作模式和参数呼吸机的工作模式和参数可以根据患者的病情和需要进行调整。
常见的工作模式包括以下几种:3.1 辅助通气模式在辅助通气模式下,呼吸机会根据患者的呼吸需求,提供额外的气流来辅助患者的呼吸。
这种模式适用于患者仍能自主呼吸,但需要额外的支持。
3.2 控制通气模式在控制通气模式下,呼吸机会完全控制患者的呼吸,包括吸气和呼气。
这种模式适用于患者无法自主呼吸或需要完全机械通气的情况。
呼吸机的基本工作原理
呼吸机的基本工作原理呼吸机是一种医疗设备,用于帮助患者维持正常的呼吸功能。
它通过提供氧气和调节气流,帮助患者呼吸。
下面将详细介绍呼吸机的基本工作原理。
1. 呼吸机的基本组成部分呼吸机通常由以下几个主要组成部分组成:- 控制系统:负责监测和控制呼吸机的各个参数,如氧气浓度、气流速度、呼吸频率等。
- 压力传感器:用于测量患者的呼吸道压力,以便呼吸机能够根据需要调整气流。
- 氧气供应系统:提供纯净的氧气,以满足患者的呼吸需求。
- 呼吸回路:将氧气传送到患者的呼吸道,并将二氧化碳排出体外。
- 呼吸机接口:连接患者和呼吸机的装置,如面罩、管道等。
2. 呼吸机的工作原理呼吸机的工作原理基于以下几个关键步骤:- 氧气供应:呼吸机通过氧气供应系统提供纯净的氧气。
氧气通常来自气瓶或集中供氧系统。
- 气流调节:呼吸机根据患者的需要调节气流。
这可以通过调整气流速度和压力来实现。
呼吸机的控制系统会监测患者的呼吸频率和气道压力,并根据设定的参数进行调整。
- 气流传送:通过呼吸回路,氧气从呼吸机传送到患者的呼吸道。
呼吸回路通常由柔软的管道和呼吸机接口组成,以确保气流的顺畅传输。
- 二氧化碳排出:当患者呼出时,呼吸机会将含有二氧化碳的气体从呼吸回路中排出,以保持呼吸道的清洁。
3. 呼吸机的工作模式呼吸机可以根据患者的需要采用不同的工作模式。
以下是几种常见的工作模式:- 辅助通气模式:呼吸机会根据设定的参数提供额外的气流,以辅助患者的呼吸。
- 控制通气模式:呼吸机会根据设定的参数完全控制患者的呼吸,包括呼气和吸气。
- 压力支持通气模式:呼吸机会在患者吸气时提供额外的气流,以减轻患者的呼吸负担。
4. 呼吸机的安全性和注意事项使用呼吸机时需要注意以下几点:- 定期检查和维护呼吸机,确保其正常工作。
- 确保呼吸机的氧气供应充足,并定期更换氧气瓶。
- 严格按照医生的指示使用呼吸机,不要随意调整参数。
- 监测患者的呼吸情况,如呼吸频率、氧饱和度等,并及时调整呼吸机的工作模式和参数。
呼吸机基本知识分析
呼吸机基本知识分析呼吸机是一种医疗器械,用于辅助或代替患者进行呼吸。
在医疗救治、手术、康复护理等领域广泛应用。
下面将对呼吸机的基本知识进行分析。
呼吸机的基本构成:呼吸机主要由气源系统、通气系统、曲线系统、监测系统和控制系统五大部分构成。
其中气源系统提供空气或氧气源,通气系统将气源送达到患者呼吸系统,曲线系统显示呼吸机工作状态,监测系统监测患者生理参数,控制系统根据监测结果调整通气参数。
呼吸机的工作原理:呼吸机通过负压和正压两种工作方式实现对患者呼吸的辅助或代替。
负压呼吸机通过在患者胸部或胸腔施加负压,使得患者胸腔膨胀,达到吸气的目的。
正压呼吸机则通过压力调整和气体输送,控制患者的呼吸频率和潮气量,实现通气的目的。
呼吸机的分类:根据使用场景和功能,呼吸机可以分为传统型呼吸机和新型呼吸机。
传统型呼吸机包括压力型呼吸机、体积型呼吸机和时间型呼吸机,它们主要通过调整气压、气体潮气量和通气时间实现呼吸支持。
新型呼吸机采用了更先进的技术,如双水平呼吸机、自适应压力调控呼吸机和智能呼吸机,具有更多的功能和更高的适用性。
呼吸机的应用:呼吸机广泛应用于各个医疗环节。
在急诊救护中,呼吸机可以提供呼吸支持,维持患者的生命体征。
在重症监护和手术中,呼吸机可以代替患者进行呼吸,保持术中稳定的氧气供应。
在康复护理中,呼吸机可以帮助患者进行呼吸训练,促进康复。
呼吸机的注意事项:呼吸机的使用需要专业的医护人员进行操作和监护,不能盲目使用。
使用呼吸机时需注意患者的呼吸情况、气道的通畅程度、支气管分泌物的清除等。
同时,还要注意呼吸机本身的安全性和维护保养,包括每日的清洁消毒、故障随时报修等。
呼吸机的发展趋势:随着科技的不断进步,呼吸机的发展也日新月异。
未来呼吸机将更加智能化、便携化和个性化。
例如,智能呼吸机将能够根据患者的呼吸特点和需求,自动调整通气参数,提供更舒适和高效的呼吸支持。
另外,便携式呼吸机的出现将使得患者能够更加方便地进行家庭康复护理。
呼吸机的原理
呼吸机的原理呼吸机,又称人工呼吸机,是一种能够辅助或替代人体自主呼吸功能的医疗设备。
它主要应用于重症监护、手术麻醉、急救抢救等医疗领域,对于呼吸功能不全或无法维持正常呼吸的患者起到了至关重要的作用。
那么,呼吸机是如何实现这一功能的呢?接下来,我们将从呼吸机的原理来详细介绍。
呼吸机的原理主要包括气源、控制系统、传感器和执行器四个部分。
首先是气源部分,呼吸机需要通过气源提供气体,一般来说,氧气和空气是呼吸机的主要气源。
其次是控制系统,控制系统是呼吸机的核心部分,它可以根据患者的病情和治疗需要,调节气体的流量、浓度、压力等参数,以确保患者获得合适的通气支持。
然后是传感器部分,传感器可以监测患者的呼吸情况和气道压力,将监测到的信息传输给控制系统,使呼吸机能够及时调整通气参数。
最后是执行器部分,执行器根据控制系统的指令,调节气源的输出,实现对患者呼吸的支持。
在呼吸机的工作过程中,气源提供气体,经过控制系统的调节,传感器监测患者的呼吸情况,执行器根据控制系统的指令调节气源输出,从而实现对患者呼吸的支持。
整个过程需要保证气体的流量、浓度和压力等参数处于合适的范围,以确保患者获得有效的通气支持。
除了以上的基本原理外,现代呼吸机还具有许多先进的功能,如压力支持通气、容积控制通气、双水平通气等。
这些功能使呼吸机能够更好地适应不同患者的需求,提供个性化的通气支持,提高治疗效果。
总的来说,呼吸机通过气源、控制系统、传感器和执行器四个部分的协同作用,实现对患者呼吸的支持。
它的原理简单清晰,但在实际应用中有着复杂的调节和控制过程,需要经过专业人员的精心操作和监护。
希望通过本文的介绍,能够让大家对呼吸机的原理有一个更加全面和深入的了解。
呼吸机的结构和工作原理(工程师必学)
呼吸机的结构和⼯作原理(⼯程师必学)⼀、呼吸机的基本结构和各部件作⽤(⼀)基本结构呼吸机基本结构如图2-4所⽰。
呼吸机⼀般由主机、空氧混合器、⽓源、湿化器、外部管道组成。
整机结构如图2- 5所⽰。
整机南电控箱、机械臂、电源线、⽓路箱、氧⽓输⽓管、⼩车、脚轮、模拟肺、疏⽔器、温度探头导线、压⼒采样⼝、湿化器、吸⽓端⼝、螺纹管、呼⽓活瓣等组成。
(⼆)各部件作⽤1.呼吸机的⽓源⼀般分为电动供⽓和压缩⽓源两种。
如果呼吸机⼼电动机为动⼒,通过压缩泵或折叠式⽪囊等装置产⽣⼀定的正压⽓流,向患者供⽓,称为电动⽅式。
如果呼吸机采⽤压缩⽓泵,经过过滤、减压、湿化等处理后,再通过管道向患者供⽓,称为⽓动⽅式。
电动呼吸机结构⽐较复杂,适应范围较⼴。
⽓动呼吸机⽐较简单、轻便,但只适于压缩⽓源供应⽅便的场合使⽤。
⽓源是提供患者呼吸所需要的⽓体部分。
图2-6所⽰是提供⽓体的部件——⽓体,空⽓压缩系统是呼吸机的⽓动⼒源,它采⽤是⽆油、洁净、低噪声的膜⽚式双缸空⽓压缩机,依靠电动机带动两个活塞做交替上下运动,将空⽓压缩成具有⼀定流量和压⼒的压缩空⽓源,通过⽓路传输系统供主机调节作⽤。
空⽓压缩机的结构如同2 -7所⽰。
2.主机提供呼吸管理的装置。
呼吸机的主机由控制电路、机械运动部件及⽓路组成。
它把空氧混合⽓体,按照设定的参数,包括通⽓量、压⼒、流量、容量、呼吸频率、吸呼⽐及选定的通⽓⽅式给患者供⽓。
主机⾯板有三个区域,参数显⽰区主要硅⽰⽓道压⼒、压⼒上限设置、压⼒下限设置、潮⽓量、吸呼⽐、呼吸频率、通⽓⽅式选择。
参数设置区⽤于各种参数的设置调整。
报警区,压⼒报管:监测潮⽓量,监测患者的实际潮⽓量;每分通⽓量监测:监测患者的实际每分通⽓量;总计频率监测:监测患者的实际呼吸频率;系统报警提不和患者通⽓故障提⽰,从上⾄下为氧⽓不⾜、压⼒上限、压⼒下限、窒息。
3.湿化加热装置替代⿐腔、⼝腔对吸⼊⽓体的湿化升温功能。
主机向患者提供⽓体加以湿化的装置,称为湿化器。
呼吸机工作原理和结构
呼吸机工作原理和结构
呼吸机是一种适用于呼吸系统疾病或功能障碍的医疗设备,能够辅助或代替患者的呼吸功能。
它的工作原理和结构是如何实现的呢?
呼吸机的工作原理是基于气体流动学和机械工程原理的。
它通过将氧气和空气等气体输送到患者的呼吸道中,以维持患者的正常呼吸。
呼吸机的工作分为两个阶段:吸气和呼气。
在吸气阶段,呼吸机将预设的气流输送到患者的呼吸道中,使肺部膨胀吸入氧气。
呼吸机会根据患者的需求,自动调整气流的流量和压力,以确保患者的呼吸道畅通,同时避免对患者造成过度压力。
在呼气阶段,呼吸机会将患者呼出的二氧化碳排出体外,同时减少气流的流量和压力,以避免对患者造成负压吸入。
呼吸机的结构主要由以下几个组成部分构成:气源、氧气输送管、呼吸机主体、呼吸回路等。
气源是呼吸机的动力来源,可以是集中供氧系统、气瓶或压缩空气等。
氧气输送管将氧气输送到呼吸机主体中,呼吸机主体则是核心部件,包括气流传感器、压力传感器、控制面板等,用于监测和控制气流的流量和压力。
呼吸回路则是连接呼吸机主体和患者的部件,包括面罩、鼻套或气管插管等。
患者通过呼吸回路与呼吸机连接,从而实现辅助或代替呼吸功能。
呼吸机的工作原理和结构的发展历程也经历了多年的演变。
近年来,随着科技的发展和医疗技术的不断创新,呼吸机的工作原理和结构也不断升级和改进,从传统的机械式呼吸机到电子式呼吸机、智能式呼吸机等,呼吸机的效率和安全性得到了显著提高。
呼吸机是一种重要的医疗设备,它的工作原理和结构的设计和改进,可以帮助患者维持正常呼吸,提高生命质量和生存率。
呼吸机的基本工作原理
呼吸机的基本工作原理呼吸机是一种医疗设备,被广泛用于治疗呼吸系统疾病、协助患者呼吸或维持正常呼吸的功能。
它通过提供正常或辅助的通气功能,帮助患者呼吸,并能在特定情况下提供氧气。
呼吸机的基本工作原理涉及两个主要部分:通气和氧气供应。
第一部分是通气,通气是呼吸机最主要的功能之一。
当患者出现呼吸困难或无法正常自主呼吸时,呼吸机能够提供辅助通气支持。
通气的过程通过呼吸机的控制板来完成。
控制板会接收来自呼吸机传感器的信号,以感知患者的呼吸需求,并按照预设的设置来控制通气参数。
呼吸机提供的通气支持主要是通过一个气管插管或面罩来实现的。
气管插管是一种通过气管置入塑管,将气体送入患者肺部的方法。
插管的位置通过X光或临床评估来确认,以确保气管通畅。
在此时,呼吸机连接到插管上,通过控制板的设置来提供正常通气或辅助通气。
通气参数包括潮气量、呼吸频率和吸气与呼气的时间比等。
潮气量是指在一次正常呼吸中进入和离开肺部的气体量。
呼吸频率是指每分钟呼吸的次数。
吸气和呼气的时间比描述了吸气和呼气的时间比例,例如1:2表示吸气时间是呼气时间的两倍。
这些参数的设定可以根据患者的病情和需要进行调整。
第二部分是氧气供应,呼吸机还能够提供额外的氧气给患者。
在某些情况下,患者需要额外的氧气来满足身体的需求,呼吸机能够轻松地提供这种氧气支持。
呼吸机上有一个氧气接口,通过该接口可以连接到氧气源。
氧气源供应的流量和浓度可以通过呼吸机控制板进行调节,以满足患者的需要。
此外,呼吸机还具备一些其他的功能和设置项。
例如,呼吸机上有一个报警系统,当患者呼吸频率过低或呼吸压力过高时,会触发报警器。
这些报警器可以确保患者的安全,并且能够提醒医护人员及时采取措施。
总而言之,呼吸机是一种能够提供通气和氧气支持的重要医疗设备。
其基本工作原理包括通气和氧气供应。
通气过程通过控制板来控制呼吸机的参数和功能,而氧气供应则通过连接到氧气源来调节。
呼吸机具备报警系统,以确保患者的安全。
呼吸机的一般结构及工作原理
呼吸机的一般结构及工作原理随着医学电子技术的发展,呼吸机的种类和形式越来越多,但它们一般的主要结构和原理基本相似,或者说,它们必须具备基本结构,现分述如下:、机械呼吸机的动力机械呼吸机的动力来源于电力、压缩气体,或二者的结合。
压缩气体由中心供气管道系统提供或由呼吸机可配备的专用空气压缩机产生。
1.气动机械呼吸机气动机械呼吸机的通气以压缩气体为动力来源,其所有控制系统也都是靠压缩气体来启动。
由高压压缩气体所产生的压力,通过机械呼吸机内部的减压阀、高阻力活瓣,或通过射流原理等方式而得到调节,从而提供适当的通气驱动压及操纵各控制机制的驱动压。
2.电动机械呼吸机单靠电力来驱动并控制通气的呼吸机,称为电动机械呼吸机。
电动机械呼吸机也需要应用压缩氧气,但只是为了调节吸入气的氧浓度,而不是作为动力来源。
电可通过带动活塞往复运动的方式来产生机械通气,或通过电泵产生压缩气体,压缩气体再推动风箱运动而产生通气。
3.电-气动机械呼吸机电-气动机械呼吸机,只有在压缩气体及电力二者同时提供动力的情况下才能正常工作与运转。
通常情况是,压缩空气及压缩氧气按不同比例混合后, 既提供了适当氧浓度的吸入气体,也供给了产生机械通气的动力。
但通气的控制、调节,及各种监测、警报系统的动力则来自电力,所以这类呼吸机又称为气动-电控制呼吸机。
比较复杂的多功能定容呼吸机大多都采用这种动力提供方式。
二、供气装置贮气囊或气缸供气装置:这种供气装置常用折叠贮气囊或气缸来输送气体,其外部装有驱动装置。
供给病人的潮气量(V T)取决于贮气囊或气缸直径(D)和行程距离(L)V-= n D/4• L驱动装置可以直线运动或旋转-直线运动。
由于气缸的顺应性小,故V-较为精确,因此,以气缸作为贮气装置的呼吸机适合于小儿科使用。
三、呼吸机的调控系统80年代以前,呼吸机的调控方式有两种形式:一种是直流电机驱动的呼吸机,通过电压的变化,使其转速发生改变,来控制V E:l等参数。
呼吸机 原理
呼吸机原理
呼吸机,又称呼吸机支持系统,是一种医疗设备,用来帮助病人进行呼吸。
呼吸机可以为病人提供必要的气体和氧气,以维持病人良好的呼吸状态,从而确保患者的生命安全。
呼吸机的原理是将空气中的氧气分离出来,并将氧气供应给病人,保证病人进行正常的呼吸。
一、呼吸机的结构
呼吸机由管网、气动阀、气压监测器等组成,主要由空气准备系统、过滤系统和供氧系统三部分组成。
空气准备系统将室外的空气进行脱水和过滤,以使其含氧量达到病房的标准,然后把空气通过过滤系统进行过滤,使其更洁净;过滤系统主要有粒子过滤器、酸性气体过滤器和细菌过滤器;最后,通过供氧系统,将过滤后的空气通过压缩机和分配阀,分配给不同病人,确保病人供氧质量达到最佳水平。
二、呼吸机的运行原理
呼吸机的运行原理主要分为三部分:气管分流阀、涡轮压缩机和氧浓度检测单元。
首先,室外空气经过空气准备系统脱水和过滤,然后由涡轮压缩机将空气压缩,排出的新鲜空气分配到病人的气管中;气管分流阀的作用是,将新鲜空气通过气管的输入口,供应给病人呼吸;同时,气管分流阀也可以将病人呼出的气体收集起来,从而实现排痰的功能;最后,氧浓度检测单元的作用是,监测病人的氧浓度,如果检测出病人氧浓度低于规定标准,系统可以自动调节压缩机的工作,以确保病人的供氧量达到标准要求。
三、呼吸机的优点
呼吸机具有很多优点。
首先,它可以自动维持正常的呼吸状态,以确保患者的生命安全;其次,它还可以检测到患者的气体浓度,如果发现气体浓度不足,系统会自动调节压缩机的工作,以维持病人的健康;最后,它还可以阻止细菌通过收集病人呼出的气体来进行排痰,以防止病人感染。
呼吸机的一般结构及工作原理
呼吸机的一般结构及工作原理呼吸机是一种医疗设备,用于辅助或替代患者的呼吸功能,常见于重症监护室、急诊室和手术室等医疗场所。
本文将介绍呼吸机的一般结构和工作原理,帮助读者对该设备有更深入的了解。
一、呼吸机的一般结构呼吸机由多个组成部分构成,包括气源系统、控制系统、气路系统和监测系统等。
1. 气源系统:呼吸机的气源可以是氧气、空气或氧气混合物。
它主要由气源、气体管道和压力调节器等组成。
2. 控制系统:控制系统是呼吸机的核心,用于设定和调节患者的通气参数,包括呼吸频率、潮气量、吸呼比和PEEP水平等。
控制系统还可以选择不同的通气模式,如控制通气、辅助通气和压力支持通气等。
常见的控制系统还包括显示屏和控制面板,方便医务人员进行设定和监控。
3. 气路系统:气路系统负责输送气体到患者的呼吸道。
它包括呼吸机与患者之间的吸气管路和呼气阀。
吸气管路通常由呼吸机连接到患者的鼻子或嘴部,将气体输送到患者的肺部。
呼气阀用于控制气体的排放和压力的释放。
4. 监测系统:监测系统用于监测患者的呼吸参数和呼吸机的工作状态。
常见的监测参数包括患者的氧饱和度、呼吸频率、潮气量和呼吸压力等。
二、呼吸机的工作原理呼吸机的工作原理基于呼吸肌功能不足或呼吸中枢抑制的情况下,为患者提供呼吸支持。
它通过控制气流的输送和排放来模拟自然呼吸过程,保证患者的通气并维持正常的氧气供应和二氧化碳排出。
呼吸机的工作过程可以分为吸气和呼气两个相互交替的阶段。
1. 吸气阶段:在吸气阶段,呼吸机通过气源系统提供预先设定的气体,经过气路系统输送到患者的呼吸道,并通过吸气管路输送到患者的肺部。
呼吸机根据控制系统设定的参数(如潮气量、呼吸频率和吸呼比)控制气流的强度和时间。
2. 呼气阶段:在呼气阶段,呼气阀会关闭,防止气体倒流。
同时,呼吸机会降低气流压力,让患者呼出二氧化碳并进一步充氧。
呼气阶段的时间和压力可以根据患者的需求进行调节,以满足不同的通气要求。
呼吸机还可以根据患者的呼吸情况进行自适应调节。
呼吸机工作原理
呼吸机工作原理
呼吸机是一种医疗设备,可以提供给患者辅助或替代呼吸功能,以维持患者的呼吸道通畅。
呼吸机的工作原理主要包括以下几个方面:
1. 气体输送:呼吸机通过管道将氧气或空气输送至患者的呼吸道。
气体通常由压缩空气或氧气源产生,并经过过滤和加热处理,以确保输送给患者的气体是干净、温暖的。
2. 气道压力控制:呼吸机可以通过调整输出的气道压力来辅助或替代患者的呼吸。
根据患者的需求,呼吸机可以提供不同程度的呼气压力和吸气压力。
这些压力参数可以根据医生的指示和患者的反应进行调节。
3. 呼吸控制算法:呼吸机内部集成了复杂的算法,用于监测和控制患者的呼吸。
通过传感器检测患者的呼吸频率和气道压力,呼吸机可以根据算法实时调整输出的气道压力,以确保患者的呼吸道保持通畅。
4. 呼吸机模式选择:呼吸机根据患者的病情和需要,提供多种不同的工作模式。
例如,压力支持模式可以根据患者的吸气努力自动调整呼吸机输出的气道压力;容量控制模式可以控制每次吸气的气体容量等。
总之,呼吸机通过输送气体、控制气道压力、使用呼吸控制算法和提供多种工作模式等方式,实现对患者呼吸功能的辅助或
替代。
这些工作原理可以根据患者的需求进行调整,以提供最佳的治疗效果。
呼吸机的工作原理和使用方法
呼吸机的工作原理和使用方法呼吸机,是一种广泛应用于医疗领域的重要设备,用于帮助机械通气的患者或需要辅助呼吸的人维持正常的呼吸功能。
本文将详细介绍呼吸机的工作原理和使用方法。
一、呼吸机的工作原理呼吸机通过提供正压通气来辅助患者的呼吸,基本工作原理如下:1. 气源:呼吸机通常通过气源供应系统提供氧气或空气。
气源可以是氧气气瓶或集中供氧系统,氧气通过调节阀进入呼吸机。
2. 压力生成:呼吸机通过压缩机或风机产生气流,将气体注入患者的肺部。
这些设备可以根据不同的呼吸模式和参数设置来产生不同的压力。
3. 控制系统:呼吸机的控制系统监测患者的呼吸模式和参数,并根据预设的参数进行调整。
控制系统通常包括传感器、计算机和控制电路。
4. 呼吸模式:呼吸机根据患者的需要提供不同的呼吸模式,包括辅助通气模式、控制通气模式、压力支持通气模式等。
这些模式根据患者的情况和医生的指示来选择。
5. 安全系统:呼吸机还配备有各种安全系统,如高气压报警、低气压报警、氧浓度报警等,以确保患者的安全。
二、呼吸机的使用方法呼吸机的使用方法主要包括以下几个步骤:1. 设置呼吸模式:医生根据患者的病情和需求,选择合适的呼吸模式。
常见的呼吸模式包括辅助通气、自主通气和控制通气等。
2. 设置参数:根据医生的建议或处方,设置合适的参数。
这些参数包括吸气压力、呼气压力、吸呼比、氧气浓度等。
医生会根据患者的临床情况进行逐步调整,以确保患者的呼吸状态良好。
3. 呼吸机连接:将呼吸机的气管插入患者的气道,并将面罩或气管插入患者的口腔或鼻腔。
确保连接紧密,以防止气体泄漏。
4. 监测:呼吸机提供了多种监测功能,包括吸气压力、呼气压力、吸呼比、氧气浓度等。
医护人员应定期监测这些参数,并根据患者的情况进行调整。
5. 安全措施:医护人员应定期检查呼吸机的安全系统,确保其正常工作。
此外,还要保持呼吸机的清洁,定期更换气管和面罩等附件。
总结:呼吸机是一种重要的医疗设备,通过提供正压通气辅助患者呼吸,帮助维持呼吸功能。
呼吸机总结
呼吸机总结引言呼吸机(Respirator)是一种能够辅助或代替患者进行呼吸的医疗设备。
呼吸机广泛应用于各个医疗领域,包括重症监护室、急诊科、康复科等,对于危重患者的生命支持至关重要。
本文将对呼吸机的原理、分类、操作以及应用进行总结,帮助读者全面了解呼吸机的基本知识。
1. 呼吸机的原理呼吸机工作的基本原理是通过机械方式提供气流,改变患者的胸腔压力,从而实现呼吸功能的改善或维持。
呼吸机通常由控制系统、供气系统和监测系统三个主要组成部分构成。
1.1 控制系统控制系统是呼吸机的核心部分,负责控制气流的输送和监测患者的呼吸状态。
常见的控制模式包括压力控制模式、容量控制模式和时间控制模式等。
控制系统中的控制算法可以根据患者的具体情况进行调整,以实现最佳的呼吸支持。
1.2 供气系统供气系统提供呼吸机所需的气流。
呼吸机可以使用氧气或空气作为气源,并通过管道将气流输送到患者的呼吸系统中。
供气系统通常包括气源、气体加热与加湿装置以及气管插管或面罩等附件。
1.3 监测系统监测系统用于监测患者的呼吸状态和相应的生理参数。
常见的监测参数包括呼吸频率、潮气量、吸气压力等。
监测系统还可以配备声音和光纤提示装置,辅助医护人员进行实时监测。
2. 呼吸机的分类根据不同的工作原理和控制模式,呼吸机可以分为多种类型。
2.1 压力控制型呼吸机压力控制型呼吸机通过设定吸气压力来控制气流的输送。
患者在压力控制模式下可以根据自身需要进行吸气,呼气时气流会自动减小。
2.2 容量控制型呼吸机容量控制型呼吸机通过设定潮气量来控制气流的输送。
患者在容量控制模式下不需要主动吸气,呼吸机会按照设定的潮气量进行气流输送。
2.3 辅助控制型呼吸机辅助控制型呼吸机可以根据患者的呼吸信号进行呼吸支持。
当监测到患者有呼吸动作时,呼吸机会按照设定的参数进行辅助性的气流输送。
2.4 高频呼吸机高频呼吸机是一种特殊的呼吸机类型,它可以提供高频率和小潮气量的气流输送。
这种高频气流可以更好地控制患者的呼吸,适用于特殊的呼吸治疗需求。
3呼吸机的结构及原理
3呼吸机的结构及原理呼吸机(Ventilator)是一种用于支持患者呼吸的医疗设备。
它通过提供氧气和持续的正压通气来维持和调节患者的呼吸功能。
呼吸机的结构和原理包括以下几个方面。
1.结构:呼吸机通常由以下几个主要组成部分构成:-控制系统:包括控制面板、电路和软件,用于设定和调整通气参数,监测患者情况,并确保呼吸机正常工作。
-供氧系统:包括氧气罐、氧气管路、调节器和流量计等,用于提供患者所需的氧气浓度和流量。
-空气压缩系统:通过压缩空气或氧气来提供正压通气。
-气道装置:包括气管插管、面罩或鼻咽通气接口等,用于传递通气气流到患者的气道。
-传感器:包括流量传感器、压力传感器和氧浓度传感器等,用于监测患者的呼吸参数,并反馈给控制系统。
-呼吸气路:包括通气管路、湿化器、过滤器和排气阀等,用于调节通气气流的湿度、温度和纯度,并排出患者排出的二氧化碳。
2.原理:呼吸机的基本原理是通过正压将氧气和空气输送到患者的肺部,以维持患者的呼吸。
具体来说,呼吸机按照设定的通气参数生成气流,并通过气道装置传递到患者的气道中。
正压通气是呼吸机通气的主要模式。
在正压通气模式下,呼吸机会在患者呼气结束后施加一个正压,以推动气体进入患者的肺部。
这样可以改善患者肺部的通气和氧合功能,并减轻患者呼吸负担。
呼吸机的控制系统可以设定多种通气参数,包括呼气末正压(PEEP)、潮气量(TV)、吸入氧浓度(FiO2)等。
根据患者的需要和医生的建议,呼吸机可以调整这些参数,以适应患者的呼吸情况。
此外,呼吸机还配备了传感器用于监测患者的呼吸参数。
通过流量传感器和压力传感器,呼吸机可以实时监测患者的潮气量、呼吸频率和呼气末正压等。
氧浓度传感器可以监测患者的吸入氧浓度,并确保患者得到足够的氧气。
总结起来,呼吸机通过正压通气的方式维持和调节患者的呼吸功能。
它的结构包括控制系统、供氧系统、空气压缩系统、气道装置、传感器和呼吸气路等。
呼吸机的原理是通过设定的通气参数生成气流,并通过正压推动气体进入患者的肺部,从而改善肺部通气和氧合功能,支持患者的呼吸。
呼吸机的基本工作原理
呼吸机的基本工作原理呼吸机是一种医疗设备,用于辅助或代替患者的自主呼吸。
它通过提供正压气流来推动空气进入患者的肺部,帮助患者维持足够的氧气供应和二氧化碳排出。
呼吸机主要由以下几个部分组成:气源、气流传输系统、控制系统和监测系统。
1. 气源:呼吸机通常使用氧气和空气作为气源。
氧气经过氧气瓶或氧气发生器供应,空气则通过压缩机或吸气机产生。
2. 气流传输系统:气流传输系统将气源中的气体传送到患者的呼吸道。
它包括呼吸机管路、气道接口和阀门。
呼吸机管路通常由硅胶或塑料制成,具有一定的柔韧性和耐用性。
气道接口包括面罩、鼻罩和气管插管等,用于将气流传递给患者的呼吸道。
阀门用于控制气体的流动和压力。
3. 控制系统:控制系统是呼吸机的核心部分,用于监测和调节患者的呼吸参数。
它包括压力传感器、流量传感器、控制电路和微处理器。
压力传感器用于监测气道压力,流量传感器用于监测气流速度和容量。
控制电路和微处理器根据预设的参数和患者的实际情况,控制气源的输出和阀门的开关,以实现合适的通气模式和参数。
4. 监测系统:监测系统用于监测患者的生理参数和呼吸机的工作状态。
常见的监测参数包括氧气饱和度、呼吸频率、潮气量和呼气末二氧化碳浓度等。
监测系统可以通过传感器和显示屏实现对这些参数的测量和显示。
基本工作原理:当患者使用呼吸机时,气源将气体送入呼吸机管路。
气流传输系统将气体传送到患者的呼吸道。
控制系统通过压力传感器和流量传感器监测气道压力和气流速度。
根据预设的通气模式和参数,控制系统调节气源的输出和阀门的开关,以实现合适的通气支持。
在控制通气模式中,呼吸机根据设定的呼吸频率和潮气量,定期地送出预设的气流。
在辅助通气模式中,呼吸机会根据患者的自主呼吸努力,提供额外的气流。
而在控制/辅助通气模式中,呼吸机则根据设定的参数和患者的自主呼吸努力,灵活地调整气流的输出。
同时,监测系统会实时监测患者的生理参数和呼吸机的工作状态。
如果出现异常情况,比如气道压力过高或过低、氧气饱和度下降等,监测系统会发出警报,提醒医护人员及时处理。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
呼吸机的一般结构及工作原理
随着医学电子技术的发展,呼吸机的种类和形式越来越多,但它们一般的主要结构和原理基本相似,或者说,它们必须具备基本结构,现分述如下:一、机械呼吸机的动力
机械呼吸机的动力来源于电力、压缩气体,
或二者的结合。
压缩气体由中心供气管道系统提
供或由呼吸机可配备的专用空气压缩机产生。
1. 气动机械呼吸机
气动机械呼吸机的通气以压缩气体为动力来
源,其所有控制系统也都是靠压缩气体来启动。
由高压压缩气体所产生的压力,通过机械呼吸机
内部的减压阀、高阻力活瓣,或通过射流原理等方式而得到调节,从而提供适当的通气驱动压及操纵各控制机制的驱动压。
2.电动机械呼吸机
单靠电力来驱动并控制通气的呼吸机,称为电动机械呼吸机。
电动机械呼吸机也需要应用压缩氧气,但只是为了调节吸入气的氧浓度,而不是作为动力来源。
电可通过带动活塞往复运动的方式来产生机械通气,或通过电泵产生压缩气体,压缩气体再推动风箱运动而产生通气。
3.电-气动机械呼吸机
电-气动机械呼吸机,只有在压缩气体及电力二者同时提供动力的情况下才能正常工作与运转。
通常情况是,压缩空气及压缩氧气按不同比例混合后,
既提供了适当氧浓度的吸入气体,也供给了产生机械通气的动力。
但通气的控
制、调节,及各种监测、警报系统的动力则来自电力,所以这类呼吸机又称为气动-电控制呼吸机。
比较复杂的多功能定容呼吸机大多都采用这种动力提供方式。
二、供气装置
贮气囊或气缸供气装置:这种供气装置常用折叠贮气囊或气缸来输送气
体,其外部装有驱动装置。
供给病人的潮气量(V
T
)取决于贮气囊或气缸直径(D)和行程距离(L)
V
T
=πD2/4·L
驱动装置可以直线运动或旋转-直线运动。
由于气缸的顺应性小,故V
T
较为精确,因此,以气缸作为贮气装置的呼吸机适合于小儿科使用。
三、呼吸机的调控系统
80年代以前,呼吸机的调控方式有两种形式:一种是直流电机驱动的呼吸
机,通过电压的变化,使其转速发生改变,来控制V
T
、E:I等参数。
另一种是在用压缩气体的动力的呼吸机,通过针形阀作为可变气阻,来控制吸气和呼气过程及其转换,现代呼吸机大多数采用各种传感器,来“感知”呼吸力学等情
况的变化,并经过微电脑分析处理后,发出指令来自动调节V
T 、P
aw
、E:I等参
数。
同时,还装备各种监测和报警系统以各种形式显示其数值,显示呼吸机当前状态和调整参数情况。
四、安全阀
安全阀有两种:一种为呼气安全阀,其结构大多采用直动式溢流阀,其工作原理是将溢流阀与气道系统相连接,当后者的压力在规定范围内时,由于气
压作用于阀板上的力小于弹簧的压力,阀门处于关闭状态。
当气道系统的压力升高,作用于阀板上的压力大于弹簧上的压力时,阀门开启,排出气体,直至气道压降至规定范围之内,阀门重新关闭。
因此,这种安全阀能保证病人气道压在一个安全范围之内。
另一种安全阀为旁路吸入阀。
在呼吸机正常工作时,该阀关闭。
但一旦供气中断,随病人吸气造成的管道负压可推动阀板,使空气进行管道系统,保证病人供气,避免窒息。
五、呼气阀
呼气阀在吸气相时关闭,在呼气相时开启且阻力较小,为病人提供通畅的呼气通道。
目前较常用的呼气阀装置有三种:活瓣式呼气阀、电磁比例阀和先导式呼气阀。
活瓣式呼气阀为轻质材料制成的鸭咀状单向活瓣。
电磁比例阀通过通电导线在磁场中产生电磁力来控制阀板的开启和关闭,该阀阻力很小,目前应用较广,先导式呼气阀采用预置压来调节呼气阀的开启和关闭。
此外,PEEP时,所采用的阀(亦称PEEP阀),目前多采用电磁比例阀,CPAP时,则由呼吸机向气路提供一个恒定的正压,使整个呼吸周期内,气道保持在正压水平。
六、空氧混合器
现代呼吸机都配置有精密的空氧混合器,可向病人提供不同氧浓度的气体。
其可调范围为21%~100%。
空氧混合器一般由三部分构成:即平衡阀、配比阀、安全装置。
当压缩空气和氧气进入平衡阀后,经一级和二级平衡后,气体压力均等,经过配比阀达到不同的氧浓度而输出。
安全装置的作用是当两种气体中的任何一种已耗尽,或已不符合使用要求,则由另一种气体立刻自动转换以维持供气。
七、湿化器
湿化器用于增加吸入气体的湿度。
各种类型湿化器的比较及使用如下。
1、冷水湿化
冷水湿化指在不给水加热的情况下吸入气体直接通过有水的容器,在室温下达到湿化的目的。
这种湿化器的相对湿度受到气/水接触面积及水温的限制,因而相对湿度较低,为了提高相对湿度也有采用机械的方式将水雾化。
冷水湿化的优点是容易使用,有较低的内部顺应性,缺点是由于吸入温度过低,病人有不适感。
2、加热湿化
加热湿化是在水容器中放置加热板或加热丝加热产生水蒸气,调节加热温度使水蒸气的绝对湿度改变。
这种湿化方法较为常用,其优点是病人吸入舒适,能保持病人体温,缺点是内部顺应性相对大,价格也贵一点。
加热湿化目前有两种形式:一种是单伺服加热,即只有一个加热元件在容器中。
另一种湿化器不但在容器中加热,而且在病人吸入管道中放置加热丝加热,利用容器和管道的温差来控制加热温度。
双伺服型加湿器改进了单伺服型容易在管道中凝水的缺点,但这种方法只增加了绝对湿度,并不增加相对湿度。
我们知道,在热力学中水的饱和度是随温度而升高的。
绝对湿度指水蒸发的水蒸气多少,温度越高,绝对湿度越大;而相对湿度则是指蒸汽到达饱和的程度。
换句话说,加湿器升温后,饱和度增加了,由于容器中蒸汽的增加绝对湿度增加了;而相对湿度却不一定能增加,条件是必须有一定的水源,相对湿度才能增加到接近饱和度,我们都有这么一个体会,在潮湿闷热的屋子里,我们很容易感到口渴,这个道理很简单,屋子里的绝对湿度并没有改变,但由于温度增加后饱和度增加了,相对湿度反而降低了,因此人体中还必须蒸发水分以达到升高的饱和度。
所以在使用双伺服加湿器时我们必须十分注意,不要将温度调太高,以免出现管道加热丝温度比容器内温度高的局面。
据Willions等人研究表明,只有相对湿度而不是经对湿度对病人起作用。
假如出现管道温度比容器温度高的状态,那么容器中加热的水蒸气到达管道后再次被加热,绝对湿度没有变但相对湿度由于饱和度升高而降低,那么为
了达到饱和度必须吸收水分,但管道中又缺乏水源,因此这样加热后的气体反而要从病人气道中吸收水分,长时间使用会造成病人痰固化而致气道阻塞。
因此使用双伺服加湿器要特别注意,不要将管道内温度调太高,以36~37℃为宜,而且在气道“Y”形管上的温度探头一定要接好,以免产生测温误差;如果发生传感器错误报警切不可继续使用。
比较简便的方法是观察管道内(有加热丝的那种)有无凝水情况,如果特别干,就应仔细检查原因。
3、雾化湿化
雾化湿化是用超声晶体振动产生很细的水雾,常用的加湿器就是这种原理,这种加湿器出来的水气温度接近室温,因而不能在呼吸机上长期使用,否则可能降低病人的体温。
这种型式的加湿器效果好,但价格比较贵。
4、热湿交换器(HME/HMEF)
该交换器是一次性使用的,仿生骆驼鼻子制作而成。
其内部有化学吸附剂,当病人呼出气体时能保持水分,吸入气体时则通过交换器进行湿化。
这种交换器集中了以上加湿器的优点,能保持体温,较小的内部顺应性,容易使用。
由于是一次性的也没有细菌生长的危险,但有一定的阻力。
