110kV智能综合变电站保护与监控系统概述

智能综合变电站保护与监控系统是指采用先进的传感器、控制器、监测设备等技术手段，实现对110kV变电站的全面保护和监控的系统。它可以实时监测变电站的电气参数、

设备运行状态以及环境条件，并对异常情况进行报警和控制，以确保变电站的安全稳定运行。

智能综合变电站保护与监控系统主要由以下几个部分组成：

1. 传感器部分：包括电流传感器、电压传感器、温湿度传感器等。这些传感器可以

将变电站的电气参数和环境条件进行实时监测，并将监测数据传输给控制器进行处理。

2. 控制器部分：包括主控器、分控器等。主控器负责对监测数据进行实时分析和判断，并根据预设的保护和控制策略进行相应的操作。分控器则负责对具体的设备进行控制

和管理。

3. 监测设备部分：包括高压开关柜状态监测设备、变压器状态监测设备等。这些设

备可以实时监测高压开关柜、变压器等设备的运行状态，并将监测数据传输给控制器进行

处理。

4. 通信设备部分：包括以太网通信设备、无线通信设备等。这些设备可以将监测数

据传输到监控中心，实现对变电站的远程监控和管理。

5. 监控中心部分：包括监控工作站、报警系统等。监控工作站可以实时显示变电站

的运行状态和监测数据，并对异常情况进行报警和控制。报警系统可以及时通知运维人员

进行处理。

1. 可靠性高：利用先进的传感器和监测设备，可以对变电站的各种参数进行实时监测，及时发现异常情况，并通过自动保护和控制策略进行处理，提高了变电站的可靠性和

运行安全性。

2. 便捷性：系统采用数字化和网络化技术，可以实现对变电站的远程监控和管理。

变电站图像监控系统维护方案

变电站图像监控系统维护方案随着现代化技术的不断发展，变电站的安全性和运行效率要求也越来越高。为了确保变电站的正常运行和及时发现潜在的问题，图像监控系统成为了变电站维护和管理的重要工具之一。本文将详细介绍变电站图像监控系统的维护方案，包括硬件设备、软件管理和日常维护等方面。

一、硬件设备维护

1. 监控摄像头维护

监控摄像头是图像监控系统的核心设备，对其进行定期的检查和维护是确保系统正常运行的关键。维护工作主要包括：

- 清洁镜头和外壳，防止尘埃和污染影响图像质量；

- 检查摄像头的焦距和视场角是否正常，调整并优化设置；

- 定期检查和更换摄像头的电源线和网线，确保正常供电和传输信号。

2. 视频存储设备维护

视频存储设备对于保留重要监控画面和证据具有重要作用。为了确保其可靠性和稳定性，应采取以下措施：

- 清理存储设备的磁盘空间，及时备份和删除不必要的视频文件；

- 定期检查存储设备的电源和网络连接，确保正常工作；

- 采用RAID等技术提高数据冗余和故障恢复能力；

- 保证存储设备的安全和防护，防止被未授权的人员篡改或损坏。

二、软件管理维护

1. 监控系统软件升级

监控系统软件的升级可以提供更好的功能和性能，修复漏洞和提高安全性。为了避免系统出现故障或不稳定，应该谨慎进行软件升级，遵循以下步骤：

- 在升级前备份所有重要的视频数据和设置信息；

- 下载并安装最新的软件版本，确保与硬件设备兼容；

- 在升级过程中保持系统的正常运行，确保无中断；

- 升级完成后，进行功能测试和系统稳定性验证。

2. 数据管理与存储

监控系统生成的大量数据需要进行有效的管理和存储。为了提高数据的使用价值和快速检索的能力，应该：

变电站视频及环境监控系统技术方案

一、综述

随着社会科技的进步和电力需求的增长，变电站的重要性也日益凸显。为了确保变电站的安全稳定运行，建立一套高效可靠的视频及环境监控系

统是非常重要的。本文将提供一种技术方案，包括硬件设备的选择、系统

架构的设计以及监控方案的实施，以确保变电站的安全运行。

二、硬件设备选择

1.摄像头：选用高清晰度、广角视野的摄像头，能够获取更广泛的画面，并提供清晰的监控视频。

2.硬盘录像机（DVR/NVR）：根据变电站的规模和需求，选择具有高

存储容量、可靠性和稳定性的硬盘录像机，能够满足长时间存储监控视频

的需求。

3.显示器：为了方便监控人员查看视频画面，选用高分辨率、大屏幕

的显示器，并考虑显示器的抗干扰性能，以确保在各种环境下都能够清晰

显示。

4.传感器：选择适合变电站环境的多种传感器，如烟雾传感器、温度

传感器、湿度传感器等，能够实时监控变电站内的各种环境数据。

5.网络设备：选择具有高速传输能力、稳定性和安全性的网络设备，

如路由器、交换机等，以确保监控数据的及时传输和安全存储。

三、系统架构设计

1.视频监控系统架构：

(1)前端设备：摄像头安装在变电站的关键区域，如进出口、接线室等。每个摄像头通过网线连接到NVR，将视频数据传输到后端设备进行存

储和处理。

(2)后端设备：NVR将视频数据存储在硬盘上，并通过网络设备将数

据传输到显示器上。监控人员可以通过显示器查看实时视频画面，并进行

录像、回放等操作。

(3)网络设备：用于连接前端设备和后端设备，将视频数据传输到指

定的显示器上。

2.环境监控系统架构：

变电站监控系统

一、引言

随着社会的进步和发展，电力供应的安全和稳定性变得越来越重要。而变电站作为电力系统的关键环节，其安全和稳定性的保障显得尤

为重要。为了实现对变电站的有效监控和管理，变电站监控系统应

运而生。本文将对变电站监控系统进行详细的介绍与分析。

二、什么是变电站监控系统

变电站监控系统是指集中对变电站进行监测、控制和管理的一套软

硬件系统。通过传感器、数据采集设备、通信设备以及监控终端等

组成的系统，可以实时地对变电站内各种设备的运行状态和环境参

数进行监测和获取，并能够对其进行远程控制和操作。

三、变电站监控系统的功能

1. 实时监测变电站设备的运行状态：通过与变电站设备的连接，监

控系统可以实时地获取变电站内各种设备的运行状态，包括电压、

电流、温度、湿度等参数。这使得运维人员能够及时发现设备运行

异常情况，进行相应的处理和维护，最大限度地减少因设备故障而

引发的停电事故。

2. 远程控制和操作：通过监控系统，运维人员可以随时随地对变电

站内的设备进行远程控制和操作。比如，当发生异常情况时，运维

人员可以立即切断故障设备的电源，防止更大的事故发生。此外，还可以进行设备的远程重启、参数调整等操作，提高了运维效率。

3. 数据采集和分析：变电站监控系统可以对变电站内的各类数据进行采集和分析。通过对这些数据的分析，可以预测设备的寿命，提前进行维护和更换，降低维修成本。此外，还可以通过数据分析，优化变电站的运行方案，提高运行效率，并节约能源。

4. 告警和报警功能：监控系统能够根据设定的阈值，对设备运行异常进行自动告警和报警。这样一旦出现设备故障或运行异常，相关人员可以立即收到告警信息，并及时做出响应和处理，确保设备的安全和稳定运行。

变电站自动化监控系统的设计

变电站自动化监控系统的设计标题：变电站自动化监控系统的设计

引言概述：

变电站自动化监控系统是现代电力系统中不可或缺的一部分，其设计的合理与否直接关系到电力系统的运行安全和效率。本文将从四个方面详细阐述变电站自动化监控系统的设计。

一、系统硬件设计

1.1 选择合适的传感器和执行器：

- 传感器的选择应基于监测需求，如电流、电压、温度等参数的监测，应选用精确度高、响应速度快的传感器。

- 执行器的选择应根据控制需求，如断路器、隔离开关等的控制，应选用可靠性高、响应速度快的执行器。

1.2 设计可靠的数据采集系统：

- 选择合适的数据采集设备，确保数据采集的准确性和稳定性。

- 设计冗余采集系统，以防止单点故障导致数据丢失。

1.3 搭建稳定的通信网络：

- 选择合适的通信设备，确保数据的及时传输和通信的稳定性。

- 设计冗余通信网络，以提高系统的可靠性和抗干扰能力。

二、系统软件设计

2.1 开发可靠的数据处理算法：

- 设计合理的数据采集和处理算法，确保对采集到的数据进行准确的分析和判断。

- 采用故障诊断算法，实现对系统异常情况的自动识别和报警。

2.2 构建友好的用户界面：

- 设计直观、易用的用户界面，使操作人员能够方便地监控和控制系统。

- 提供实时数据显示和历史数据查询功能，以便分析系统运行情况和进行故障排查。

2.3 实现可靠的远程监控和控制功能：

- 设计远程监控和控制接口，使操作人员能够通过网络远程访问系统。

- 实现安全可靠的远程操作机制，以确保远程操作的合法性和准确性。

三、系统安全设计

3.1 设计严格的权限管理系统：

变电站综合安防监控系统设计方案

设计方案：

一、项目背景

随着社会的发展，电力事业正日益迅速发展。变电站作为电力系统的

重要组成部分，其安全运行对保障电网的稳定运行至关重要。传统的变电

站安防监控系统已不能满足实际需求，因此，开发一种综合安防监控系统，以提高变电站的安全性和管理效率，具有重要的意义。

二、系统功能

1.实时监控：通过视频监控摄像头对变电站的各个监控点进行全天候

监控，实时抓取视频画面，确保对重要区域的监控全面、及时。

2.安全防护：通过红外探测器、烟感探测器等设备对变电站周边环境

进行智能感知，一旦发生异常情况，及时触发警报，通知相关人员进行处理。

3.巡检管理：通过RFID技术，对变电站的设备和设施进行精确的定

位和管理。可以根据巡检计划，自动记录巡检人员的巡检时间和巡检情况，减少信息记录和管理的工作量。

4.门禁控制：通过银行卡、指纹、密码等多种验证方式，对变电站的

进出人员进行身份识别和权限控制，有效防止不明人员进入敏感区域。

5.报警管理：对变电站可能出现的各种安全威胁事件进行实时报警处理，并将相关监控画面自动发送给管理人员，便于快速响应和处理事件。三、系统架构

1.视频监控子系统：由主控服务器、视频存储服务器和各个视频监控点组成。主控服务器负责视频画面的采集、处理和分发；视频存储服务器负责视频数据的存储和备份。

2.安全防护子系统：包括红外探测器、烟感探测器、声光警报器等设备，通过无线网络与主控服务器进行数据传输和联动控制。

3.巡检管理子系统：通过RFID读写设备、巡检终端和服务器软件组成，实现对巡检人员、巡检计划和巡检内容的管理和记录。

变电站视频监控系统施工方案

1. 项目概述

本文旨在阐述一个合理的变电站视频监控系统施工方案，确保变电站的安全运行和监控效率。视频监控系统在现代化电力系统中起着重要的作用，能够有效监测变电站内外环境，提早发现异常情况，确保设备的安全稳定运行。

2. 施工准备

在施工前，需要进行详细规划和准备工作，包括：

•方案设计：根据变电站实际情况绘制详细设计图纸，确定监控点位和摄像头数量等。

•材料采购：采购合适的监控设备和相关材料，确保质量和性能符合要求。

•人员组织：组织施工人员，并进行相关培训，确保施工人员熟悉操作流程和安全规范。

3. 施工步骤

3.1 现场勘察

在开始施工前，需要对变电站进行详细勘察，确定监控点位和布线方案，确保监控系统覆盖面广，监控效果良好。

3.2 设备安装

根据设计图纸，安装监控摄像头和相关设备，确保设备位置合理，安装牢固，能够有效监控目标区域。

3.3 网络连接

连接监控设备到网络，确保监控行为正常，能够远程实时监控变电站的运行情况。

3.4 调试和测试

完成设备安装后，对监控系统进行调试和测试，确保各设备正常运行，监控画面清晰稳定，报警功能正常。

4. 施工注意事项

•安全第一：在施工过程中，要严格遵守安全规范，确保施工人员和设备的安全。

•质量保证：施工过程中要保证质量，操作规范，确保监控系统稳定可靠。

•合理布线：布线要合理，避免电磁干扰和设备损坏。

5. 施工验收

施工完成后，进行系统验收，测试各监控点位和设备是否运行正常，确认系统

运行稳定。

6. 结束语

通过合理的变电站视频监控系统施工方案，能够提高变电站的安全性和监控效率，确保变电站设备的稳定运行，对于现代化电力系统的发展起到积极的促进作用。

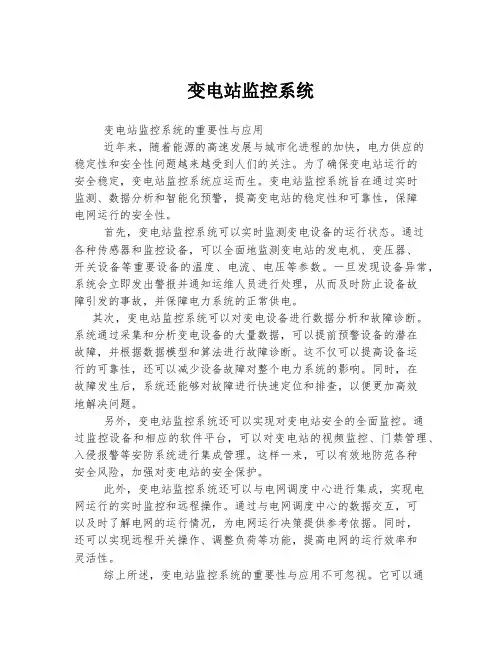

变电站监控系统

变电站监控系统的重要性与应用

近年来，随着能源的高速发展与城市化进程的加快，电力供应的

稳定性和安全性问题越来越受到人们的关注。为了确保变电站运行的

安全稳定，变电站监控系统应运而生。变电站监控系统旨在通过实时

监测、数据分析和智能化预警，提高变电站的稳定性和可靠性，保障

电网运行的安全性。

首先，变电站监控系统可以实时监测变电设备的运行状态。通过

各种传感器和监控设备，可以全面地监测变电站的发电机、变压器、

开关设备等重要设备的温度、电流、电压等参数。一旦发现设备异常，系统会立即发出警报并通知运维人员进行处理，从而及时防止设备故

障引发的事故，并保障电力系统的正常供电。

其次，变电站监控系统可以对变电设备进行数据分析和故障诊断。系统通过采集和分析变电设备的大量数据，可以提前预警设备的潜在

故障，并根据数据模型和算法进行故障诊断。这不仅可以提高设备运

行的可靠性，还可以减少设备故障对整个电力系统的影响。同时，在

故障发生后，系统还能够对故障进行快速定位和排查，以便更加高效

地解决问题。

另外，变电站监控系统还可以实现对变电站安全的全面监控。通

过监控设备和相应的软件平台，可以对变电站的视频监控、门禁管理、入侵报警等安防系统进行集成管理。这样一来，可以有效地防范各种

安全风险，加强对变电站的安全保护。

此外，变电站监控系统还可以与电网调度中心进行集成，实现电

网运行的实时监控和远程操作。通过与电网调度中心的数据交互，可

以及时了解电网的运行情况，为电网运行决策提供参考依据。同时，

还可以实现远程开关操作、调整负荷等功能，提高电网的运行效率和

变电站运行环境智能监控系统技术方案

1. 引言

随着电力行业的不断发展和变电站规模的不断扩大，变电站运行环境的安全和

稳定性越来越受到关注。为了提高变电站运行环境的管理水平和操作效率，智能监控系统的设计和应用已经成为一种必然趋势。本文将介绍一种用于变电站运行环

境智能监控的技术方案，包括系统的基本架构、关键功能模块以及主要实现技术。

2. 技术方案的基本架构

变电站运行环境智能监控系统的基本架构包括传感器模块、数据采集与传输模块、数据处理与分析模块以及用户界面模块。

2.1 传感器模块

传感器模块是系统的基础，负责采集变电站运行环境的各种参数数据，如温度、湿度、风速、气体浓度等。传感器模块需要具备高精度、高可靠性和实时性的特点，以确保数据采集的准确性和及时性。

2.2 数据采集与传输模块

数据采集与传输模块负责将传感器采集到的数据进行整理和传输。该模块可以

使用多种传输方式，如有线传输、无线传输或者混合传输，以满足不同变电站的需求。数据采集与传输模块还应具备数据压缩和加密等功能，以提高数据传输的效率和安全性。

2.3 数据处理与分析模块

数据处理与分析模块是系统的核心部分，负责对采集到的数据进行处理和分析。该模块可以根据预先定义的规则和算法进行数据的实时监测、异常识别和故障预警等。数据处理与分析模块还可以与其他系统进行数据交互，如自动控制系统、报警系统等，以实现对变电站环境的智能化管理和控制。

2.4 用户界面模块

用户界面模块是系统的可视化部分，提供友好的用户界面和操作界面，方便用

户进行系统的监控和操作。用户界面模块可以实现数据的查询、统计和报表生成等功能，以满足不同用户的需求。用户界面模块还可以支持多种终端设备，如电脑、手机和平板等。

智能变电站监控系统设计与实现

智能变电站监控系统是当前电力行业非常重要的一项技术。它通过对变电站的数据进行实时监测、分析，来提高电力设备的运转效率，优化电力调度，确保电网的安全稳定运行。在本文中，我们将从技术实现层面，对智能变电站监控系统进行探讨。

一、智能变电站监控系统的基本要求

智能变电站监控系统将传感器、计算机技术、通信技术、自动控制技术等技术融为一体，以实现对变电站的远程监测、远程控制、远程操作等功能。其要求包括以下几个方面：

1. 高可靠性和高稳定性。电力设备运行数据在所有情况下都应该能够正常采集和传输，系统在任何时候都应该保持高稳定性。

2. 通信技术的快速反应。系统应该能够实现实时的通信，确保数据的传输能够高效地完成。

3. 数据的实时监测和预警。系统应该能够实时地监测所有电力设备的工作状态，并且能够提前预警风险。

4. 对于不同的用户，应该有不同的权限和访问级别。在保障安全的前提下，应该尽可能满足用户的需要。

二、智能变电站监控系统的技术实现

智能变电站监控系统是一个综合性的系统，涉及最新的计算机

技术、通信技术和自动控制技术。下面分别从不同技术实现细节

来进行介绍。

1. 传感器技术

在智能变电站监控系统中，传感器起到了关键的作用。传感器

可以采集电力设备运行状态的各种数据，并将这些数据传输给计

算机，以供分析和判断。

传感器的选择应该根据具体设备的特性来进行。例如，某些设

备需要采用高分辨率的传感器，而某些设备则需要通过多个传感

器进行数据的多角度监测。因此，传感器的选择应该充分考虑变

电站设备的不同特征。

变电站监控系统都包含什么子系统？

现如今，智能电网不断推进，为了提高监管效率，越来越多的客户选择了在各个站点中运行一套变电站智能监控系统。而一些初涉动环行业的客户对此不是很了解，就会问我们变电站监控系统都包含什么子系统，具体监测什么？那么接下来，就由我来为大家一一解答。

变电站监控系统其实是利用了时下先进的无线传输技术、智能分析技术、传感技术，通过前端传感器、电力监控主机（自带软件）以及智能报警模块，实时监测现场的运行情况，故障时及时进行预警通知，有效地减少了重大事故发生的概率。

这套变电站监控系统都包含什么子系统？其实主要包括了动力子系统、环境子系统、安全子系统以及消防子系统，具体的监测内容如下：

1、动力系统：

进行变压器测温、开关柜母线测温，监测高压柜和低压柜的运行状态，及时发现动力设备故障的情况

2、环境系统：

实时监测现场的温湿度、漏水、水位、空调、水位、加湿器、臭氧、甲烷、sf6等进行实时监测，当气体浓度超标、温湿度失常时，系统自动控制风机、空调等设备的启停，完成自净、自控功能

3、安全系统：

通过监测门禁系统、红外、视频监控的实时动态，对进出人员的信息进行记录，当有不法分子试图通过破坏门窗强制进入时，系统也能第一时间察觉到并进

行预警通知

4、消防系统：

对烟雾报警器、温感监测仪、明火探测器等设备的干接点告警信息进行实时监测，有助于及时发现火灾情况，防止火势蔓延

这套系统配置灵活，可按照用户的需求，进行功能的拓展和删减，确保方案的适配性。系统内置管理软件，提供完整的web管理功能，安装方便，操作简单，轻松实现在线管理，为实现数字化、智能化的电网系统提供强有力的技术支撑。

变电站监控系统设计方案

一、背景和目标

随着电力行业的快速发展，变电站作为能源分配和传输的重要枢纽，其运行稳定性和安全性越来越受到关注。为了确保变电站的正常运行和及时故障处理，设计一套先进的变电站监控系统显得至关重要。本设计方案旨在提高变电站的运行效率、降低故障率、实现自动化监控、提供决策支持以及确保工作人员的安全。

二、系统架构

变电站监控系统包括三个主要部分：数据采集、数据处理和分析、监控和报警。

1、数据采集：通过传感器和监测设备收集变电站的各种数据，包括设备状态、环境参数、电力参数等。

2、数据处理和分析：对采集的数据进行清洗、转换和解析，以便于后续的监控和诊断。

3、监控和报警：根据处理后的数据，监控系统的运行状态，并在出现异常时触发报警。

三、主要功能

1、设备监控：监测设备的运行状态，包括电压、电流、功率因数等电力参数，以及设备温度、振动等运行状态。

2、环境监控：实时监测变电所的环境参数，如温度、湿度、空气质量等。

3、报警系统：设定报警阈值，当监测数据超过阈值时，触发报警并通知相关人员。

4、数据存储和分析：存储监测数据，进行长期数据分析，为设备维护和故障预防提供支持。

5、远程监控：通过互联网技术，实现在线远程监控，便于管理和维护。

四、系统特点

1、高度自动化：本系统能够大幅降低人工巡检成本，实现24小时无人值守的自动化监控。

2、高可靠性：采用防雷、防电磁干扰等措施，确保系统的稳定运行。

3、可扩展性：系统设计灵活，便于扩展和升级，适应未来变电站的发展需求。

五、总结

本变电站监控系统设计方案旨在提高变电站的运行效率、降低故障率、实现自动化监控、提供决策支持以及确保工作人员的安全。通过实时监测设备状态和环境参数，能够及时发现潜在问题并触发报警，从而有效预防故障发生。此外，数据的长期存储和分析可以为设备的维护和升级提供重要参考。该系统的实施将有助于提高变电站的管理水平和维护效率，满足电力行业不断发展的需求。

国电智能变电站一体化监控系统解决方案

一、背景介绍

随着电网的建设和运营变得越来越复杂，对变电站的安全、稳定和高

效运营的需求也越来越高。由此，国电智能变电站一体化监控系统应运而生。该系统通过集成各种监控设备和技术，实现对变电站各个环节的监控、控制和管理，提高变电站的运维水平和效率，确保电网运行的可靠性和稳

定性。

二、系统架构

1.数据采集层：通过传感器、仪器仪表等设备，实时采集变电站各种

设备的运行数据，包括电流、电压、温度、湿度、气压等。

2.数据传输层：将采集到的数据通过有线或无线方式传输至上层的数

据处理中心，确保数据的准确和及时性。

3.数据处理中心：对传输来的数据进行处理和分析，通过算法和模型

计算得到各种参数的变化趋势、预警等。这一层还可以对数据进行实时监测、查询和分析。

4.系统管理及控制层：通过对数据的处理和分析，形成对变电站运行

状态的判断，一旦发现异常情况，系统可以通过自动控制或发送警报通知

变电站监控系统中的网络安全监测应用

通信网络技术

2023年12月25日第40卷第24期

185 Telecom Power Technology

Dec. 25, 2023, Vol.40 No.24

管劲清：变电站监控系统中的

网络安全监测应用

通信加密，从而防止数据被中间人攻击窃取或篡改。

第三，使用双因素身份认证可以增加系统的安全性。除了传统的用户名和密码登录方式外，可以引入双因素身份认证，如指纹、面部识别、短信验证码等。这样可以防止未经授权的用户通过猜测或盗用密码访问系统，提高系统的身份认证安全性[4]。

第四，定期更新系统软件和补丁。变电站监控系统应当及时安装最新版本的操作系统、数据库和应用程序，并定期应用安全补丁修复已知漏洞和弱点，以减少系统遭受已知攻击的风险，提高系统的抵御能力。

第五，在数据传输过程中，可以加密处理敏感数据，如变电站运行状态、实时监测数据等。系统可以使用对称加密算法或非对称加密算法进行数据加密。加密后的数据只能通过相应的解密密钥才能还原，从而保证了数据的安全性和私密性。2.3　及时更新设备补丁

首先，建立完善的设备补丁管理机制。变电站监控系统应当与设备厂商保持密切联系，及时获取最新的设备补丁信息并建立补丁库。同时，变电站监控系统应监测设备厂商发布的漏洞公告、安全警示等信息，及时分析和评估，判断是否需要更新设备补丁。

其次，及时进行漏洞扫描和安全评估。通过定期扫描变电站监控系统漏洞，以及时发现系统存在的安全漏洞，并评估漏洞，确保能够针对性地选择合适的设备补丁进行漏洞修复。此外，应该建立安全评估和审计制度，定期对变电站监控系统进行安全评估和审计，及时发现并解决潜在的网络安全风险。

变电站智能辅助监控系统

【正文】

一、引言

变电站智能辅助监控系统是基于数字化技术和智能化算法的一

种监控系统。通过采集和分析变电站各种参数数据，实现对变电站

设备状态的实时监测和故障预警，提高变电站的安全性、可靠性和

效率。本文档旨在对变电站智能辅助监控系统进行详细介绍和说明。

二、系统概述

⒈系统架构

⑴系统组成

⑵系统功能

⑶系统特点

⒉系统需求

⑴硬件需求

⑵软件需求

⑶数据需求

三、系统设计

⒈传感器布置与数据采集

⑴传感器选择及布置原则

⑵数据采集方法和技术⒉数据处理与分析

⑴数据预处理

⑵数据分析算法

⒊监控与预警功能

⑴实时监测功能

⑵故障预警功能

⑶报警与通知机制

四、系统部署与调试

⒈系统安装与配置

⑴硬件设备安装

⑵软件系统配置

⑶数据采集与传输调试⒉数据验证与故障排除

⑴监测数据验证

⑵故障排查与修复

五、系统运维与维护

⒈系统运行监测与优化

⑴监测指标与报表

⑵性能优化措施

⒉定期维护与巡检

⑴硬件设备维护

⑵软件系统更新

六、系统性能评估

⒈典型特征参数评估

⑴系统准确性评估

⑵实时性评估

⒉故障预警效果评估

⑴故障预警准确性评估

⑵预防措施效果评估

七、法律名词及注释

⒈法律名词1：对应解释和说明

⒉法律名词2：对应解释和说明

【附件】

⒈附件1：系统设计图纸

⒉附件2：系统配置文件

⒊附件3：实际数据采集记录

【结束语】

本文档详细介绍了变电站智能辅助监控系统的设计、部署、运维等各个方面，可以为相关工作人员提供参考和指导。附件中包括了系统设计图纸、配置文件和实际数据采集记录。相关法律名词和注释在文档中有详细说明。如有任何疑问，请与我们联系。

电气工程中变电站监控系统的设计与实现

一、引言

随着电力行业的快速发展，变电站作为电力输配系统的重要组成部分，起到了

电能传输和分配的关键作用。为了确保变电站的安全运行和设备的正常运转，监控系统的设计与实现显得尤为重要。本文将探讨电气工程中变电站监控系统的设计与实现，包括系统结构、关键技术、实施步骤等。

二、系统结构

变电站监控系统包含多个子系统，如图像监控子系统、数据采集子系统、远程

控制子系统等。这些子系统相互协作，形成一个完整的监控系统。在变电站的工作环境中，监控系统需要具备高可靠性和实时性，以确保对变电站运行情况的准确监测。

1. 图像监控子系统

图像监控子系统主要通过摄像头等设备对变电站内外情况进行实时监测。通过

图像监控，可以及时发现异常情况，如火灾、短路等，以便及时采取措施进行处理。同时，图像监控还可以帮助管理人员远程查看变电站的运行情况，提高管理效率。

2. 数据采集子系统

数据采集子系统负责采集并传输变电站各个设备的运行参数和状态信息。这些

数据包括电流、电压、温度、湿度等参数，以及设备的工作状态和故障信息等。通过数据采集，可以对变电站运行情况进行全面监测，及时发现问题并采取相应措施。

3. 远程控制子系统

远程控制子系统允许管理人员通过远程终端对变电站的运行进行监控和控制。

通过该子系统，管理人员可以实时掌握变电站的运行情况，并对设备进行远程控制，

如开关的操作、设备的重启等。这样，可以减少人工操作带来的风险，提高运行效率。

三、关键技术

1. 网络通信技术

变电站监控系统需要通过网络进行数据传输和远程控制，因此网络通信技术是

相关主题

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

六、常见故障及处理
（以BJ+FJNT监控系统为例，其他监控类型以此作参考）
遥控故障1
故障现象：遥控开关时，总提示“遥控超时”。处理方法：出现该故障现象的原因是在监控后台机下发遥控命
令报文的规定时间内未收到遥控返校报文。监控单元故障、总控故障、通道通信中断、后台监控系统SCADA退出等均可能导致该现象的发生。可按照先近后远的方式进行检查：
3.1遥测的采集
CT 监控装置
变换
A/D 转换
CPU
编码转发后台机
3.2遥信的采集
+XM
VCC
译码电路
CPU
编码
转发
光耦
GND
3.3遥控的实现
参见系统示意图
3.4遥调的实现
参见系统示意图
四、主变档位的采集
• 主变档位的采集方式，按其实现手段来分，可分为遥信判档与遥测判档两类 • 遥信判档： • 1、遥信一一对应方式 • 2、个位加十位方式 • 3、BCD编码方式 • 遥测判档： • 1、电阻分压式 • 2、4-20mA电流环
遥信故障2
故障现象：某开关断路器位置信号不正确。处理方法： • 1、如监控系统显示开关空心白色，则表明此开关主副遥信均未接通，借助万用表重点检查控制电源是否良好、控制回路是否断线、断路器辅助接点是否到位等。 • 2、如监控系统显示开关实心白色，则表明此开关主副遥信均为接通状态，借助万用表检查断路器辅助接点是否粘连或控制回路是否存在迂回。在排除外回路问题的可能性后，如确定为监控系统遥信开入部分的故障，则更换相关开关操作板，注意更换时应保证地址跳线的正确性，更换后重新正确设置遥信滤波等参数。
遥控故障5
故障现象：遥调主变无法出口
。
处理方法：同遥控开关无法出口相似。应检查遥调的相关二次回路： • 1、检查遥调出口压板是否投入良好； • 2、检查相关“远方/就地”切换开关是否确在“远方” 位置； • 3、检查是否存在闭锁（主变过负荷闭锁或VQC远方/ 就地切换等）。
遥控故障6
故障现象：遥控开关无法确保成功跳合闸。处理方法： • 该故障现象说明监控操作板或保护操作板的 HBJ、TBJ参数与开关跳合闸参数可能不相匹配。应检查开关实际跳合闸电流，并保证HBJ、 TBJ参数与之正确匹配，确保正确启动。 • 断路器机构调校有问题。
遥控故障4
故障现象：遥跳开关出口后重合闸动作。处理方法：出现该故障现象，如果监控单元是与常规保护接口的，说明监控单元HHJ放电接点与保护重合闸的连接之间出了问题，如果是与微机保护接口的，说明监控遥控接点错接到了保护跳闸回路上。
• 前者应检查监控单元上的HHJ是否故障、相关连接线是否连接可靠；后者则检查监控与保护操作箱的正确连接，即应确保遥合接手合回路、遥跳接手跳回路。
监控后台软件
厂家 BJ 软件名称 FJNT 应用广泛备注
NS2000
DISA DISA-100 RD800 NSA NSA2000 其他 SLC 北京南瑞
广泛
少少少少少
UNIX工作站
控制中心
三、四遥及其含义
ห้องสมุดไป่ตู้• • • • 1、遥测 2、遥信 3、遥控 4、遥调
• 电流、电压、功率、频率等运行工况 • 开关、信号 • 断路器、刀闸的操作 • 主变升降压、急停
三元件和四元件PT接线
• 三元件四元件
PT切换与PT并列
PT切换的方式 1、双母线接线方式的PT切换 2、内桥接线方式的PT切换 3、PT刀闸重动切换 PT并列 1、PT并列的条件 2、PT并列回路
CT组别接线
• 减极性原则及极性测试方法 • CT的组别及接线原则 • 带负荷测试内容
遥信故障3
故障现象：全站遥信变位频繁，无SOE信息。
• 处理方法：出现此故障现象，最根本的原因在于全遥信报文不断出错，其较大的可能性是： • 1、监控组网内存在有两个以上地址相同的单元，请检查所有监控单元地址设置是否均正确； • 2、总控单元内部的参数发生了丢失，参数混乱。在检查总控单元主板上的DALLAS芯片连接可靠不松动后，用笔记本电脑将总控单元的机箱类型根据现场实际重新正确配置后即可恢复正常。
故障现象：监控单元与总控单元之间通信异常。 • 处理方法： • 1、如果是单个监控单元通信异常，可关闭该监控单元电源并重启。 • 2、如果是全部监控单元均通信异常，可关闭总控单元电源并重启。
监控后台死机
• • • • 故障现象：监控后台频繁死机。处理方法： 1、用杀毒盘启动后台机检查是否感染了计算机病毒； 2、用SCANDISK工具进行磁盘清理，检查硬盘是否存在坏簇； 3、检查WINDOWS或后台监控程序是否遭受到破坏，是则重新安装系统。
• 串口：RS232、RS422、RS485 • 网络：CAN网、LON网、以太网
保护及监控系统最新技术发展前景
1、数据横向联系加强： • 小电流选线、 • 故障测距定位、 • 综合VQC控制 2、信息融合技术：全站网络通信平台，信息共享 3、光信号处理技术在系统中的应用： • 光纤通信、 • 光电式互感器、 • 光纤纵差保护、 • 弧光保护
五、监控术语介绍
• 1、遥信：实遥信、虚遥信、全遥信、变化遥信、遥信变位、计算遥信、开关双遥信 • 2、SOE事件顺序记录 • 3、遥测：变化遥测、全遥测、计算遥测、遥测越限 • 4、返校：遥控返校、定值返校 • 5、微机保护信息：定值、采样值、开关量、保护事件（跳闸）报告、自检报告、区号 • 微机保护压板的类型 • 6、校时：GPS的作用、广播校时、脉冲校时 • 7、串口通信与网络通信
网络监控单元 1 监控单元 2 监控单元 3 监控单元 n 保护单元 1
保护单元 2
保护单元 n
二、常见监控系统类型
• 2.1常见的监控系统类型如下： • BJ系列：（BJ-1、2、3、F3）厂家:南自院系统所 • DISA系列：(DISA-1、2、3）厂家:南自院电网公司 • SLC系列：厂家:南自院自控所 NSA系列：厂家:南京电研公司
• 1、检查后台监控系统运行是否正常； • 2、检查总控单元至后台机的通信是否正常； • 3、检查总控单元及监控单元运行是否正常。
遥控故障2
故障现象：遥控过程中，提示“遥控返校错”。处理方法：出现该故障现象的原因是监控后台机下发的遥控命令报文与返校报文不相符，通常为遥控过程中监控单元无法采集到遥控分合闸返校开入量。实际可能导致该现象的原因可能有： • 1、监控开关操作板上“工作/自检”钥匙切换在自检位置； • 2、外部遥控24V电源未能在遥控过程中加至开关操作板上，如监控单元电源板上遥控启动继电器坏（BJ-3旧机箱）或总控单元上公共的遥控24V电源无法启动（BJ-3新
遥测故障3
故障现象：直流电压或主变温度数据错误。处理方法： • 1、检查是否直流变送器或温度变送器故障； • 2、检查是否相关数采单元故障，并请相关专业维护人员检查处理。
遥信故障1
• 故障现象：某监控单元所有遥信均不正确。处理方法： • 1、检查遥信电源是否良好，遥信电源空开是否跳闸； • 2、检查该监控单元的通信是否良好； • 3、该监控单元地址以及相关操作板上地址跳线是否正确。 • 4、检查该监控单元遥信滤波时间等相关参数设置是否正确。
遥控故障7
故障现象：检同期遥控开关无法成功合闸。处理方法： • 检查同期合闸的条件是否满足； • （频差df、压差du、角差Ø、Tdq）
遥测故障1
故障现象：某监控单元电流数据正确，而电压与有无功功率遥测值错误。
• 处理方法：该故障现象说明监控单元与数采DA板通信正常，而故障点应在电压回路上，可作如下检查： • 1、通过其他监控单元遥测值或微机保护装置采样值，排除PT是否有断线； • 2、用万用表量测该监控单元所在的电压端子，检查端子内外侧电压是否一致，如交流电压端子内小保险熔断或接触不良，作相关处理即可恢复正常； • 3、如监控背板上进入数采单元的电压均正常，则为数采故障，通知相关专业维护人员处理。
控端通信故障
• • 故障现象：控制中心与总控单元通信故障。处理方法：检查控制中心监控机至总控单元之间的通信： 1、检查通道加工设备（光端机、载波机、无线扩频机等设备）工作是否正常。（如异常可对设备进行复位或关闭电源重启）； 2、检查总控单元工作是否正常。（复位总控或关闭电源重启）
•
监控单元通信异常
遥测故障2
• 故障现象：主变档位不正确。（分遥信判档与遥测判档两种类型）。
• 处理方法：首先应清楚该站主变档位究竟采用何种采集方式，从而对症下药。 • 1、如采用遥信判档中的BCD编码方式，则根据BCD编码规则检查相关BCD遥信开入回路； • 2、如采用遥测判档中的电阻分压式，应根据档位计算公式 A=(Ux/Udc)*18+1.5，检查是否电阻分压盘上分接头接触不良造成分压或断开，从而影响档位计算结果；如量测档位电压与理论值相符，则进一步检查是否直流变送器故障或数采单元故障，并请相关专业维护人员检查处理。
遥信故障4
• 故障现象：遥信变位频繁，且伴随有SOE信息。 • 处理方法：有SOE信息，表明遥信确实存在变位，应检查相关遥信接点是否确实频繁动作，或遥信接线接触不可靠。
遥信故障5
• 故障现象：某遥信点与实际位置信号状态刚好相反。 • 处理方法：请检查数据库中是否该进行取反而未取反，或不该取反而误将其取反。
机箱）。
遥控故障3
故障现象：遥控返校正确，但确认执行后，开关无变化。 • 处理方法：出现该故障现象，首先可以确定上下行通信均良好，问题应出在外部二次回路上。按其可能的原因可进行如下检查： • 1、检查遥控压板是否投入良好； • 2、检查二次回路中相关“远方/就地”（或“运行/检修”）切换开关是否切换至“远方”（或“运行”）位置。 • 3、检查是否因联锁回路闭锁所致（如GIS的相关联锁、电容器的VQC远方/就地切换等）。
电力自动化系统之间的联系
电力系统生产要求
调度自动化
变电站综合自动化
配网自动化
远动RTU
监控系统
一、变电站监控系统的构成
• 监控系统：包含了监测与控制两个方面的内容。
监控系统
运行工况
操作控制
监控系统构成典型示意图
后台机五防机
控制中心
VQC 直流屏智能设备
总控单元
保护通讯管理机
微机保护通信异常
• 故障现象：总控单元与微机保护通信故障。 • 处理方法： • LFP保护通信采用微机保护通信管理机（CM90 或RCS9692）； • ISA微机保护通信管理机为ISA300或ISA300E 。 • 如果所有保护均无法调取定值，可对保护管理机进行复位。
七、公用回路
• 电压互感器PT回路： • PT三元件接线方式 • PT四元件接线方式
