O型密封圈及其槽的设计
O型密封圈沟槽尺寸数据及技术数据
O型密封圈沟槽尺寸数据及技术数据O型密封圈是一种常用的密封元件，广泛应用于各种机械设备和工业领域。
为了确保O型密封圈的正常工作和密封效果，需要准确了解其沟槽尺寸数据及相关技术数据。
本文将详细介绍O型密封圈沟槽尺寸数据及技术数据的相关内容。
一、O型密封圈沟槽尺寸数据1. O型密封圈沟槽尺寸的定义O型密封圈沟槽尺寸是指密封圈安装时需要的沟槽尺寸，包括沟槽宽度、沟槽深度等。
正确的沟槽尺寸能够确保密封圈的稳定安装和良好的密封效果。
2. O型密封圈沟槽尺寸的测量方法（1）沟槽宽度的测量：使用千分尺或游标卡尺等工具，在沟槽的两个平行面上测量沟槽的宽度，取平均值作为沟槽宽度的测量结果。
（2）沟槽深度的测量：使用深度尺等工具，在沟槽底部与沟槽上表面之间测量沟槽的深度，可以多次测量取平均值。
3. O型密封圈沟槽尺寸的标准值根据国际标准化组织（ISO）的标准，O型密封圈沟槽尺寸的标准值如下：（1）沟槽宽度：根据密封圈的截面形状和尺寸，沟槽宽度一般为密封圈截面直径的80%至90%。
（2）沟槽深度：沟槽深度一般为密封圈截面直径的50%至70%。
以上数值仅为参考值，实际应根据具体情况进行调整。
二、O型密封圈技术数据1. O型密封圈的材料选择O型密封圈的材料选择应根据工作环境的要求，包括温度、压力、介质等因素。
常用的材料有丁晴橡胶（NBR）、氟橡胶（FKM）、硅橡胶（VMQ）等。
不同材料具有不同的耐油性、耐热性、耐腐蚀性等特点。
2. O型密封圈的耐压能力O型密封圈的耐压能力是指其能够承受的最大压力。
耐压能力通常由材料的硬度、密封圈的截面形状和尺寸等因素决定。
3. O型密封圈的耐温范围O型密封圈的耐温范围是指其能够承受的最高温度和最低温度。
不同材料的O型密封圈具有不同的耐温范围，需要根据具体工作环境的温度要求进行选择。
4. O型密封圈的密封性能O型密封圈的密封性能是指其在工作条件下能够实现的密封效果。
密封性能的好坏与沟槽尺寸的匹配、材料的选择、安装质量等因素密切相关。
O型密封圈沟槽尺寸数据及技术数据
O型密封圈沟槽尺寸数据及技术数据一、O型密封圈沟槽尺寸数据O型密封圈是一种常用的密封元件，广泛应用于各个行业的密封装置中。
为了确保密封圈的正常工作，需要合理设计沟槽尺寸。
以下是O型密封圈沟槽尺寸的标准数据：1. 沟槽宽度（C）：沟槽宽度是指密封圈沟槽的宽度，通常根据密封圈的尺寸和材料来确定。
普通情况下，沟槽宽度应略大于密封圈的直径，以确保密封圈能够彻底填充沟槽。
2. 沟槽深度（H）：沟槽深度是指密封圈沟槽的深度，也是根据密封圈的尺寸和材料来确定的。
沟槽深度应略大于密封圈的截面直径，以确保密封圈在压缩后能够彻底填充沟槽。
3. 沟槽半径（R）：沟槽半径是指密封圈沟槽底部的半径。
沟槽半径的大小会影响密封圈的压缩和密封性能。
普通情况下，沟槽半径应为密封圈截面直径的1/4至1/2。
4. 沟槽宽度公差（±Tc）：沟槽宽度公差是指沟槽宽度允许的最大和最小偏差。
公差的大小取决于密封圈的尺寸和材料。
5. 沟槽深度公差（±Th）：沟槽深度公差是指沟槽深度允许的最大和最小偏差。
公差的大小取决于密封圈的尺寸和材料。
以上是O型密封圈沟槽尺寸的普通标准数据，具体的尺寸和公差应根据实际情况进行设计和确定。
二、O型密封圈技术数据除了沟槽尺寸数据外，O型密封圈的技术数据也是非常重要的。
以下是一些常见的O型密封圈技术数据：1. 材料选择：O型密封圈的材料选择要根据密封介质、工作温度和工作压力等因素进行综合考虑。
常见的材料有NBR、EPDM、FKM等。
不同材料具有不同的耐油性、耐热性和耐化学性能。
2. 密封性能：O型密封圈的密封性能是指其在不同工况下的密封效果。
常见的密封性能指标有压缩变形率、回弹率、耐压性能等。
这些指标可以通过实验测试来确定。
3. 耐磨性：O型密封圈在使用过程中会受到磨擦和磨损的影响，因此耐磨性是一个重要的技术数据。
耐磨性可以通过实验测试来评估。
4. 耐老化性：O型密封圈在长期使用过程中会受到环境因素的影响，如氧气、紫外线等。
O型密封圈沟槽尺寸数据及技术数据
O型密封圈沟槽尺寸数据及技术数据O型密封圈是一种常用的密封元件，广泛应用于各种机械设备和工业领域。
为了确保O型密封圈的密封效果和使用寿命，需要了解其沟槽尺寸数据以及相关的技术数据。
本文将详细介绍O型密封圈沟槽尺寸数据及技术数据，以便读者更好地了解和应用。
一、O型密封圈沟槽尺寸数据1. O型密封圈沟槽尺寸的基本要求O型密封圈的沟槽尺寸应符合以下基本要求：- 沟槽底部的直径应与密封圈的内径相等，确保密封圈能够完全嵌入沟槽中。
- 沟槽的宽度应稍大于密封圈的截面直径，以确保密封圈能够紧密贴合沟槽壁，并保持良好的密封效果。
- 沟槽的深度应适当，以确保密封圈在压缩后能够具有合适的预紧力。
2. O型密封圈沟槽尺寸的设计原则O型密封圈沟槽尺寸的设计应考虑以下原则：- 沟槽的形状应为圆形或矩形，以便密封圈能够均匀受力，避免产生局部应力集中。
- 沟槽的角度应适当，一般为30°-45°，以便密封圈能够顺利安装和拆卸。
- 沟槽的表面粗糙度应符合相关标准要求，以确保密封圈与沟槽壁之间的密封性能。
3. O型密封圈沟槽尺寸的常用规格根据不同的应用需求，O型密封圈沟槽尺寸有多种规格可供选择。
以下是常用的几种规格：- O型密封圈沟槽尺寸为1.78mm x 2.62mm，适用于小型设备和仪器的密封。
- O型密封圈沟槽尺寸为3.53mm x 5.33mm，适用于一般机械设备的密封。
- O型密封圈沟槽尺寸为5.33mm x 7.00mm，适用于大型设备和工业领域的密封。
二、O型密封圈的技术数据1. O型密封圈的材料选择O型密封圈的材料选择应根据具体的工作环境和使用要求来确定。
常见的材料包括橡胶、硅胶、丁腈橡胶等。
不同材料具有不同的耐温、耐化学品和耐磨性能，需要根据实际情况进行选择。
2. O型密封圈的耐温范围不同材料的O型密封圈具有不同的耐温范围。
一般来说，橡胶密封圈的耐温范围为-40℃至+120℃，硅胶密封圈的耐温范围为-60℃至+230℃，丁腈橡胶密封圈的耐温范围为-30℃至+100℃。
O形圈密封与槽的设计
O形圈密封是典型的挤压型密封。
O形圈截面直径的压缩率和拉伸是密封设计的主要容，对密封性能和使用寿命有重要意义。
O形圈一般安装在密封沟槽起密封作用。
O形密封圈良好的密封效果很大程度上取决于O 形圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。
密封装置设计加工时，若使O形圈压缩量过小，就会引起泄漏；压缩量过大则会导致O形密封圈橡胶应力松弛而引起泄漏。
同样，O形圈工作中拉伸过度，也会加速老化而引起泄漏。
世界各国的标准对此都有较严格的规定。
1、O形圈密封的设计原则1）压缩率压缩率W通常用下式表示：W= (do-h)/do%式中do——O形圈在自由状态下的截面直径（mm）h ——O形圈槽底与被密封表面的距离，即O形圈压缩后的截面高度（mm）。
在选取O形圈的压缩率时，应从如下三个方面考虑：a.要有足够的密封接触面积b.摩擦力尽量小c.尽量避免永久变形。
从以上这些因素不难发现，它们相互之间存在着矛盾。
压缩率大就可获得大的接触压力，但是过大的压缩率无疑会增大滑动摩擦力和永久变形。
而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。
因此，在选择O形圈的压缩率时，要权衡个方面的因素。
一般静密封压缩率大于动密封，但其极值应小于30%(和橡胶材料有关），否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。
O 形圈密封压缩率W的选择应考虑使用条件，静密封或动密封；静密封又可分为径向密封与轴向密封；径向密封（或称圆柱静密封）的泄漏间隙是径向间隙，轴向密封（或称平面静密封）的泄漏间隙是轴向间隙。
轴向密封根据压力介质作用于O形圈的径还是外径又分受压和外压两种情况，压增加的拉伸，外压降低O形圈的初始拉伸。
上述不同形式的静密封，密封介质对O形圈的作用力方向是不同的，所以预压力设计也不同。
对于动密封则要区分是往复运动还是旋转运动密封。
1.静密封：圆柱静密封装置和往复运动式密封装置一样，一般取W=10%~15%；平面密封装置取W=15%~30%。
o型密封圈标准及沟槽设计规范
o型密封圈标准及沟槽设计规范O型密封圈是一种常用的密封元件，广泛应用于各种机械设备和工程项目中。
它具有良好的密封性能，能够有效防止液体或气体的泄漏，保证设备的正常运行。
在使用O型密封圈时，标准及沟槽设计规范是非常重要的，它直接影响着密封圈的使用效果和寿命。
因此，本文将对O型密封圈的标准及沟槽设计规范进行详细介绍，希望能够对相关领域的工程技术人员和设计师有所帮助。
首先，我们来看一下O型密封圈的标准。
O型密封圈的标准主要包括尺寸标准和材料标准两个方面。
在选择O型密封圈时，首先要根据密封件的使用环境和工作条件来确定尺寸标准，包括内径、外径和厚度等参数。
同时，还要根据介质的性质和工作温度来选择合适的材料标准，常见的材料有丁晴橡胶、氟橡胶、硅橡胶等。
在使用O型密封圈时，一定要严格按照相关标准进行选择和安装，确保密封效果和安全可靠性。
其次，沟槽设计规范也是影响O型密封圈使用效果的重要因素。
沟槽设计的合理与否直接关系到密封圈的密封性能和使用寿命。
一般来说，沟槽的设计应符合一定的原则，如圆周速度不宜过高、沟槽宽度和深度要符合标准要求、沟槽的表面粗糙度要符合要求等。
此外，还需要考虑密封圈的压缩变形和工作温度对沟槽的影响，确保沟槽设计能够满足密封圈的工作要求。
在实际工程设计中，还需要根据具体的使用情况和要求来确定O型密封圈的标准及沟槽设计规范。
在选择标准时，要充分考虑设备的工作环境、介质的性质和工作条件，确保选择的标准能够满足设备的使用要求。
在设计沟槽时，要根据密封圈的尺寸和材料特性来确定合适的沟槽尺寸和形状，确保密封圈能够正常工作并具有较长的使用寿命。
总之，O型密封圈的标准及沟槽设计规范对于设备的密封性能和安全可靠性具有重要影响。
在实际工程设计中，工程技术人员和设计师应该充分了解相关标准和规范要求，合理选择和设计O型密封圈，确保设备的正常运行和安全使用。
希望本文所介绍的内容能够对相关领域的工程技术人员和设计师有所帮助，谢谢阅读！。
O型密封圈沟槽尺寸数据及技术数据
O型密封圈沟槽尺寸数据及技术数据O型密封圈是一种常用的密封元件，广泛应用于各种机械设备中。
为了确保O型密封圈的密封效果和使用寿命，合理的沟槽尺寸数据和技术数据是非常重要的。
本文将详细介绍O型密封圈沟槽尺寸数据及技术数据，以帮助读者更好地了解和应用该技术。
一、沟槽尺寸数据1.1 内径尺寸O型密封圈的内径尺寸是指密封圈所安装的轴或孔的直径。
内径尺寸的选择应根据密封圈的工作压力、工作温度和密封介质等因素进行合理确定。
一般情况下，内径尺寸应略小于轴或孔的直径，以保证密封圈能够紧密贴合。
1.2 截面尺寸截面尺寸是指O型密封圈的横截面形状和尺寸。
常见的O型密封圈截面形状有圆形、方形和椭圆形等。
截面尺寸的选择应根据密封圈的工作压力和密封效果等要求进行合理确定。
一般情况下，截面尺寸越大，密封效果越好，但也会增加安装和拆卸的难度。
1.3 沟槽尺寸沟槽尺寸是指安装O型密封圈的轴或孔的几何形状和尺寸。
沟槽的设计应考虑到密封圈的安装和拆卸便捷性、密封效果和密封圈的使用寿命等因素。
一般情况下，沟槽的深度应略大于密封圈的截面尺寸，以确保密封圈能够完全嵌入沟槽中，达到理想的密封效果。
二、技术数据2.1 压缩变形率O型密封圈的压缩变形率是指密封圈在受到压缩力后的变形程度。
压缩变形率的大小直接影响到密封圈的密封效果和使用寿命。
一般情况下，压缩变形率应控制在20%~40%之间，过小会导致密封效果不佳，过大会导致密封圈的寿命缩短。
2.2 耐温范围O型密封圈的耐温范围是指密封圈能够正常工作的温度范围。
耐温范围的选择应根据密封圈所应用的工作环境和介质的温度要求进行合理确定。
一般情况下，O 型密封圈的耐温范围在-30℃~+120℃之间。
2.3 耐压能力O型密封圈的耐压能力是指密封圈能够承受的最大工作压力。
耐压能力的选择应根据密封圈所应用的工作环境和介质的压力要求进行合理确定。
一般情况下，O 型密封圈的耐压能力在10MPa~50MPa之间。
(整理)O型密封圈及其槽的设计.
O型密封圈及其槽的设计2011-04-04 13:27:22| 分类：资料| 标签：|字号大中小订阅O形圈密封是典型的挤压型密封。
O形圈截面直径的压缩率和拉伸是密封设计的主要内容，对密封性能和使用寿命有重要意义。
O形圈一般安装在密封沟槽内起密封作用。
O形密封圈良好的密封效果很大程度上取决于O形圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。
密封装置设计加工时，若使O形圈压缩量过小，就会引起泄漏；压缩量过大则会导致O形密封圈橡胶应力松弛而引起泄漏。
同样，O形圈工作中拉伸过度，也会加速老化而引起泄漏。
世界各国的标准对此都有较严格的规定。
1、O形圈密封的设计原则1）压缩率压缩率W通常用下式表示：W= (do-h)/do%式中do——O形圈在自由状态下的截面直径（mm）h ——O形圈槽底与被密封表面的距离，即O形圈压缩后的截面高度（mm）。
在选取O形圈的压缩率时，应从如下三个方面考虑：a.要有足够的密封接触面积b.摩擦力尽量小c.尽量避免永久变形。
从以上这些因素不难发现，它们相互之间存在着矛盾。
压缩率大就可获得大的接触压力，但是过大的压缩率无疑会增大滑动摩擦力和永久变形。
而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。
因此，在选择O形圈的压缩率时，要权衡个方面的因素。
一般静密封压缩率大于动密封，但其极值应小于30%(和橡胶材料有关），否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。
O 形圈密封压缩率W的选择应考虑使用条件，静密封或动密封；静密封又可分为径向密封与轴向密封；径向密封（或称圆柱静密封）的泄漏间隙是径向间隙，轴向密封（或称平面静密封）的泄漏间隙是轴向间隙。
轴向密封根据压力介质作用于O形圈的内径还是外径又分受内压和外压两种情况，内压增加的拉伸，外压降低O形圈的初始拉伸。
上述不同形式的静密封，密封介质对O形圈的作用力方向是不同的，所以预压力设计也不同。
O型圈沟槽尺寸
O型密封圈标准及沟槽设计规范2016-06-13 00:00O型橡胶密封圈一、O形橡胶密封圈是一种断面形状为圆形的密封元件，它广泛用于多种机械设备中，在一定温度、压力及不同的液体或气体介质中起到密封作用，与其它密封圈相比，具有如下的优越性能：①、密封部位结构简单，安装部位紧凑，而且重量较轻。
②、有自密封作用，往往只用一个密封件便能完成密封效果。
③、密封性能好，用作固定密封时几乎没有泄漏，用作运动密封时，只在速度较高时才有些泄漏。
④、运动摩擦阻力很小，对于压力交变的场合也能适应。
⑤、尺寸和沟槽已标准化，成本低，产品易得，便于使用和外购。
与其它密封圈相比，也存在下列三个问题：①、起动时的摩擦阻力大。
②、用作气动装置的密封时，必须加润滑油，防止磨损。
③、对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。
O形橡胶密封圈的结构设计原理因为O形橡胶密封圈是安装在各种沟槽中使用，现将安装沟槽情况列于表4-1-3。
压力与密封间隙O形橡胶密封圈一般是由压缩所产生的回弹来进行密封的，但随着压力的增加，其被挤入密封浊隙而产生形状变化，如图4-1为了使O形橡胶密封圈具有良好的密封作用和延长使用寿命，必须使O形橡胶密封圈的安装沟槽和密封部位的间隙设计恰当，当间隙过大时O形橡胶密封圈在油压的作用下挤间隙，造成损伤，从而引起漏损。
当工作压力小于时一般不设计挡圈,当压力大于时O形橡胶密封圈承压面易被挤出，应加挡圈;若单向受压，在承压面设置一个挡圈，若是双向受压则要设置二个挡圈，如图4-2O型圈执行标准O型圈的硬度与沟槽最大间隙及工作压力关系密封间隙的大小与压力等级、橡胶硬度及O形橡胶密封圈断面的直径相关情况，见下表：一般径向密封沟槽宽度; 见表4-1-5不同截面O形橡胶密封圈轴向沟槽宽度和深度轴向密封沟槽宽度和深度;轴向密封沟槽宽度和深度见表4-1-8在橡胶材料标准中，以硬度和压缩永久变形两项性能最为主重。
选择压缩变形较小的橡胶材料对密封性能是有利的，而硬度对于O形橡胶密封圈耐压和抗挤又是至关重要的。
3.0o型密封圈槽设计标准
3.0o型密封圈槽设计标准
在工程和设计领域，O型密封圈（O-ring）的槽设计是非常重要的，以确保密封件的性能和可靠性。
然而，具体的标准和规范可能因国家、行业和应用而异。
以下是一些可能涉及O型密封圈槽设计的常见标准和指南：
1.ISO 3601-3:2015：这是国际标准化组织（ISO）发布的标准，
涵盖了尺寸和公差的规范，其中包括O型密封圈槽的设计。
2.AS568标准：由美国标准化协会（ASA，现在是Society of
Automotive Engineers，SAE）发布的O型密封圈标准，包括了
槽的设计和尺寸。
3.JIS B 2401：这是日本工业标准（JIS）关于O型密封圈的标准，
也包括了槽的设计和尺寸。
4.DIN 3771：德国标准（DIN）关于O型密封圈的标准，其中包
括了槽的设计和尺寸。
在设计O型密封圈槽时，一般需要考虑以下因素：
•槽的尺寸和几何形状：包括直径、深度、槽口的形状等。
•公差和配合：需要确保槽和O型密封圈的配合良好，防止漏气或密封不良。
•材料选择：槽的材料应与环境和使用条件相适应，以确保耐磨性、耐化学腐蚀性等性能。
•表面质量：槽的表面质量对密封性能有重要影响，应保持光滑和清洁。
在实际应用中，最好根据具体的项目和要求查阅相应的国家标准、行业标准或制造商的指南，以确保符合相应的规范和要求。
O型圈沟槽设计范文
O型圈沟槽设计范文第一步，确定密封要求。
在设计O型圈沟槽之前，首先需要确定所需的密封性能。
这包括所需的泄漏等级、工作介质、工作压力和温度范围。
这些参数将决定O型圈、O型圈沟槽以及相关密封材料和尺寸的选择。
第二步，选择合适的O型圈。
根据所需的密封性能要求，选择合适的O型圈。
O型圈材料常见的有NBR（丁腈橡胶）、FKM（氟橡胶）和EPDM （乙丙橡胶）等。
每种材料都有其适用的工作环境和特点，因此需要根据实际情况选择。
第三步，设计沟槽尺寸。
根据选定的O型圈尺寸和材料特性，设计沟槽的尺寸。
沟槽尺寸包括沟槽宽度、沟槽深度和沟槽半径等。
较常用的O 形圈截面尺寸有AS568、JISB2401和GB/T3452.1等标准。
设计沟槽时，需要保证O型圈能够完全填充沟槽，并且在压缩时能够与沟槽壁有适当的接触面积。
第四步，考虑沟槽表面处理。
为了提高O型圈和沟槽的密封性能，常常需要对沟槽表面进行特殊处理。
这包括使用表面涂层、增加沟槽的表面光滑度以及采用合适的润滑剂等。
沟槽表面处理的选择取决于工作条件和所需的密封性能。
第五步，确定沟槽的几何形状。
O型圈沟槽的几何形状对密封性能有重要影响。
常见的沟槽形状包括矩形沟槽、梯形沟槽和圆形沟槽等。
确定沟槽形状时，需要考虑工作条件、材料选择以及装配和拆卸的便利性。
第六步，进行沟槽尺寸校核。
通过对已确定的沟槽尺寸进行校核，确保O型圈能够完全填充沟槽，并且在压缩时能够与沟槽壁有适当的接触面积。
校核过程可以使用标准的沟槽计算公式，或者通过有限元分析等数值方法进行。
综上所述，O型圈沟槽设计是一项关键工作，它直接影响到密封性能和设备的安全运行。
通过充分了解所需的密封要求，选择合适的O型圈、设计合理的沟槽尺寸和形状，并进行必要的沟槽表面处理和尺寸校核，可以确保O型圈沟槽的良好密封性能。
这样可以减少泄漏风险，提高设备的可靠性和安全性。
o型胶圈槽标准
o型胶圈槽标准
O型密封圈沟槽的标准主要涉及沟槽的尺寸和表面质量。
沟槽尺寸：
槽宽：通常根据O型密封圈的截面尺寸来确定，一般需要在密封圈截面尺寸的基础上增加10-20%。
槽深：槽深应使O型密封圈在压缩后，高度能达到沟槽深度的50-70%。
槽长：在不影响结构的前提下，应尽量增加槽长，以增加O型密封圈的稳定性。
沟槽表面质量：应平滑，没有毛刺或凸起，以免影响O型密封圈的密封效果。
此外，对于径向密封沟槽和轴向密封沟槽的宽度和深度，标准如下：
径向密封沟槽：宽度应与O型密封圈的截面直径相匹配。
密封间隙的大小与压力等级、橡胶硬度及O形橡胶密封圈断面的直径密切相关。
在橡胶材料标准中，压缩永久变形最大不超过50%，且工作压力越高，硬度也越高。
因此，在旋转运动中，工作压力一般不超过0.4 Mpa，硬度选择在(70±5)度，若工作压力超过0.4 Mpa，则需按照特殊密封装置进行设计。
轴向密封沟槽：宽度和深度需根据不同的截面O形橡胶密封圈进
行设置。
例如，对于截面尺寸为1-5的O形橡胶密封圈，轴向沟槽的宽度和深度会有所不同。
在设计时，需根据具体需求选择合适的尺寸。
O型密封圈沟槽尺寸数据及技术数据
O型密封圈沟槽尺寸数据及技术数据一、O型密封圈沟槽尺寸数据O型密封圈是一种常用的密封元件，广泛应用于各种机械设备和工业领域。
为了确保O型密封圈的密封效果，沟槽的尺寸需要符合一定的标准。
以下是O型密封圈沟槽尺寸数据的详细介绍：1. 沟槽截面形状：O型密封圈沟槽通常采用圆形截面形状，以适应O型密封圈的结构特点。
2. 沟槽尺寸测量：沟槽尺寸通常由内径（ID）、外径（OD）、宽度（W）和半径（R）等参数来描述。
a) 内径（ID）：沟槽的内径是指沟槽内部的直径，通常用于确定O型密封圈的安装尺寸。
b) 外径（OD）：沟槽的外径是指沟槽外部的直径，通常用于确定O型密封圈的选型尺寸。
c) 宽度（W）：沟槽的宽度是指沟槽的横向距离，通常用于确定O型密封圈的密封效果。
d) 半径（R）：沟槽的半径是指沟槽底部的曲率半径，通常用于确定O型密封圈的安装方式和密封效果。
3. 沟槽尺寸标准：O型密封圈沟槽的尺寸标准通常根据国际标准化组织（ISO）和美国国家标准协会（ANSI）等相关标准制定。
a) ISO标准：ISO 3601-1是O型密封圈沟槽尺寸的国际标准，其中包括了不同尺寸系列的沟槽尺寸数据。
b) ANSI标准：ANSI B92.1是O型密封圈沟槽尺寸的美国标准，其中包括了不同尺寸系列的沟槽尺寸数据。
c) 其他标准：除了ISO和ANSI标准外，不同行业和应用领域还可能存在特定的沟槽尺寸标准，需要根据具体情况进行选择和应用。
二、O型密封圈技术数据除了沟槽尺寸数据外，O型密封圈的技术数据也是非常重要的。
以下是O型密封圈常见的技术数据及其解释：1. 材料选择：O型密封圈通常由橡胶材料制成，如丁腈橡胶（NBR）、氟橡胶（FKM）和硅橡胶（VMQ）等。
根据不同的工作环境和介质，选择合适的材料可以确保密封圈的耐热性、耐油性和耐化学性等性能。
2. 硬度：O型密封圈的硬度是指密封圈材料的硬度。
通常使用shore硬度（Shore A）来表示，数值越大表示密封圈材料越硬。
o型密封圈开槽标准
O型密封圈的开槽标准通常根据其沟槽尺寸和设计要求来确定。
以下是几个重要的开槽标准：
沟槽宽度（W）：沟槽宽度是指沟槽的横向尺寸，也是O型圈密封十分重要的尺寸之一。
根据相关标准规范，O型圈沟槽的标准尺寸应该在以下范围内：1. 沟槽直径应该比O型圈直径的直径大出1-2mm；2. 沟槽深度应该等于或略大于O型圈的厚度；3. 沟槽的开口长度应该比直径的大小多出25-30%。
注意，O型圈沟槽的尺寸应该在精确控制范围内，以确保O型圈与沟槽之间的接触面积最大化，从而实现最佳的密封效果。
沟槽深度（H）：沟槽深度是指沟槽的纵向尺寸，也是O型圈密封十分重要的尺寸之一。
沟槽直径（D）：沟槽直径是指沟槽的内径，也是O型圈密封十分重要的尺寸之一。
沟槽底部半径（R）：沟槽底部半径是指沟槽底部的圆弧半径，也是O型圈密封十分重要的尺寸之一。
沟槽横向公差（W1）：沟槽横向公差是指沟槽宽度的正负公差。
沟槽纵向公差（H1）：沟槽纵向公差是指沟槽深度的正负公差。
沟槽内径公差（D1）：沟槽内径公差是指沟槽直径的正负公差。
沟槽底部半径公差（R1）：沟槽底部半径公差是指沟槽底部半径的正负公差。
O型密封圈沟槽尺寸数据及技术数据
O型密封圈沟槽尺寸数据及技术数据O型密封圈是一种常用的密封元件，广泛应用于各种工业领域。
为了确保O型密封圈的正常使用和密封效果，需要了解其沟槽尺寸数据及相关技术数据。
本文将详细介绍O型密封圈沟槽尺寸数据及技术数据，以便读者更好地了解和应用。
一、O型密封圈沟槽尺寸数据1. O型密封圈沟槽尺寸分类根据不同的应用场景和需求，O型密封圈的沟槽尺寸可以分为以下几类：a. 标准沟槽尺寸：符合国际标准或行业标准规定的O型密封圈沟槽尺寸，适用于一般的密封需求。
b. 非标准沟槽尺寸：根据特定需求或特殊设计要求，定制的O型密封圈沟槽尺寸，适用于特殊的密封场合。
2. O型密封圈沟槽尺寸参数O型密封圈沟槽尺寸主要包括内径、外径、沟槽深度和沟槽宽度等参数。
下面是一些常见的O型密封圈沟槽尺寸参数：a. 内径（ID）：O型密封圈沟槽的内径，通常表示为d。
b. 外径（OD）：O型密封圈沟槽的外径，通常表示为D。
c. 沟槽深度（CS）：O型密封圈沟槽的深度，通常表示为H。
d. 沟槽宽度（CW）：O型密封圈沟槽的宽度，通常表示为W。
3. O型密封圈沟槽尺寸的测量方法测量O型密封圈沟槽尺寸可以使用常见的测量工具，如千分尺或卡尺。
下面是一种常用的测量方法：a. 内径测量：使用千分尺或卡尺测量沟槽内径，将测量工具的两个测量脚放入沟槽内，轻轻旋转工具以确保准确测量。
b. 外径测量：使用千分尺或卡尺测量沟槽外径，将测量工具的两个测量脚放在沟槽外缘，轻轻旋转工具以确保准确测量。
c. 沟槽深度测量：使用千分尺或卡尺测量沟槽深度，将测量工具的一端放在沟槽底部，另一端放在沟槽顶部，轻轻旋转工具以确保准确测量。
d. 沟槽宽度测量：使用千分尺或卡尺测量沟槽宽度，将测量工具的两个测量脚放在沟槽两侧，轻轻旋转工具以确保准确测量。
二、O型密封圈技术数据1. O型密封圈材料O型密封圈的材料选择对其性能和密封效果有重要影响。
常见的O型密封圈材料包括橡胶、硅胶、丁腈橡胶、氟橡胶等。
o型密封圈 沟槽 标准
O型密封圈沟槽标准
一、沟槽尺寸
1. 槽宽：根据O型密封圈的截面尺寸，通常槽宽应在密封圈截面尺寸的基础上增加10-20%。
2. 槽深：槽深应使O型密封圈在压缩后，高度能达到沟槽深度的50-70%。
3. 槽长：根据实际需要，在不影响结构的前提下，应尽量增加槽长，以增加O型密
封圈的稳定性。
二、沟槽表面质量
1. 沟槽表面应光滑，无毛刺、裂纹等缺陷，以免影响O型密封圈的安装和使用。
2. 沟槽表面粗糙度应适中，过大或过小都会影响O型密封圈的使用效果。
三、沟槽角度
1. 入口角：为便于O型密封圈的安装，通常在沟槽的入口处设置一个角度，一般为30-45度。
2. 底部角：为避免O型密封圈在沟槽内滑动，沟槽底部一般设计为一个角度，一般为10-20度。
四、沟槽结构
1. 直沟槽：适用于静密封，如法兰密封。
2. U型沟槽：适用于高压、高温等恶劣环境下的动密封。
3. V型沟槽：适用于高压、高速旋转等恶劣环境下的动密封。
五、沟槽材料
1. 铸铁：适用于一般工况条件下的静密封。
2. 不锈钢：适用于高温、高压、腐蚀等恶劣环境下的动密封。
3. 铝合金：适用于高速旋转等恶劣环境下的动密封。
o型密封圈的沟槽设计标准
o型密封圈的沟槽设计标准O型密封圈是一种典型的挤压型密封，其沟槽设计是确保密封性能和长久使用寿命的关键因素之一。
以下是O型密封圈沟槽设计的详细标准：一、沟槽尺寸1.径向密封沟槽径向密封沟槽宽度应与O型密封圈的截面直径相匹配。
一般而言，密封间隙的大小与压力等级、橡胶硬度及O形橡胶密封圈断面的直径密切相关。
在橡胶材料标准中，压缩永久变形最大不超过50%，且工作压力越高，硬度也越高。
因此，在旋转运动中，工作压力一般不超过0.4 Mpa，硬度选择在(70±5)度，若工作压力超过0.4 Mpa，则需按照特殊密封装置进行设计。
2.轴向密封沟槽轴向密封沟槽宽度和深度需根据不同的截面O形橡胶密封圈进行设置。
以1-5为示例，不同截面O形橡胶密封圈的轴向沟槽宽度和深度不同。
在设计时，需根据具体需求选择合适的尺寸。
二、沟槽材质沟槽材质应与O型密封圈的材质相匹配。
例如，如果O型密封圈是由丁腈橡胶制成，那么沟槽材质也应选择丁腈橡胶或与其相容的材质。
三、沟槽表面处理沟槽表面处理也是影响O型密封圈性能的重要因素。
一般来说，沟槽表面应光滑、平整，无划痕或杂质。
为了提高O型密封圈的摩擦力和抓着力，可以在沟槽表面进行一定的处理，如粗糙处理或涂覆特殊涂层。
四、安装要求在安装O型密封圈时，应确保沟槽内的清洁，避免杂质和异物进入沟槽。
同时，应确保O型密封圈安装到位，不出现扭曲或歪斜的情况。
五、测试与验证在完成沟槽设计和加工后，需要对O型密封圈的性能进行测试和验证。
这包括在各种工况下对密封效果、耐久性和可靠性进行测试。
只有经过严格的测试和验证，才能确保沟槽设计与O型密封圈的完美匹配。
综上所述，O型密封圈的沟槽设计标准需要综合考虑多方面因素。
只有严格按照标准进行设计和加工，才能确保O型密封圈在使用过程中发挥出最佳的性能表现，提高设备的安全性和稳定性。

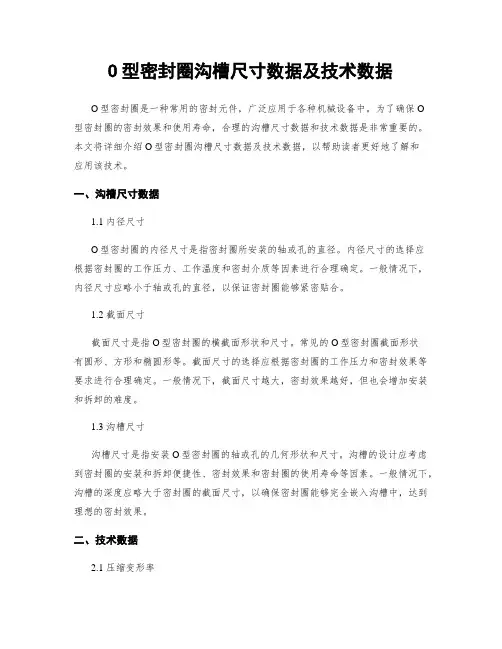

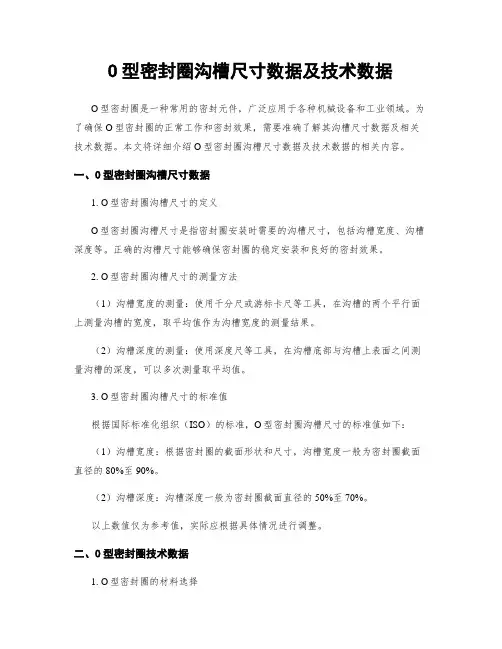

O型密封圈沟槽尺寸数据及技术数据
O型密封圈沟槽尺寸数据及技术数据O型密封圈是一种常用的密封元件，广泛应用于各种机械设备和工业领域。
为了确保O型密封圈的密封性能，必须准确掌握其沟槽尺寸数据和相关技术数据。
本文将详细介绍O型密封圈沟槽尺寸数据以及技术数据，以便读者能够全面了解和应用。
一、O型密封圈沟槽尺寸数据1. 沟槽宽度（C）：沟槽宽度是指密封圈安装时需要的沟槽宽度，通常由密封圈的厚度和压缩量决定。
根据实际需求，沟槽宽度可以根据以下公式计算：C = t + 2c其中，C为沟槽宽度，t为密封圈厚度，c为密封圈压缩量。
2. 沟槽直径（D）：沟槽直径是指密封圈安装时需要的沟槽直径，通常由密封圈的外径和压缩量决定。
根据实际需求，沟槽直径可以根据以下公式计算：D = d + 2c其中，D为沟槽直径，d为密封圈外径，c为密封圈压缩量。
3. 沟槽深度（H）：沟槽深度是指密封圈安装时需要的沟槽深度，通常由密封圈的厚度和压缩量决定。
根据实际需求，沟槽深度可以根据以下公式计算：H = t + c其中，H为沟槽深度，t为密封圈厚度，c为密封圈压缩量。
4. 沟槽角度：沟槽角度是指密封圈沟槽的角度，通常为圆形。
沟槽角度的选择应根据密封圈和密封环境的要求进行。
以上是O型密封圈沟槽尺寸数据的基本要素，根据具体需求，还可以有更多的尺寸数据。
二、O型密封圈技术数据1. 材料选择：O型密封圈通常由橡胶或其他弹性材料制成，如丁腈橡胶（NBR）、氟橡胶（FKM）等。
材料的选择应根据密封环境的要求，如耐油、耐温、耐化学物质等。
2. 密封性能：O型密封圈的密封性能是评价其质量的重要指标。
常见的密封性能指标包括耐压性、耐温性、耐化学物质性等。
根据具体要求，可以选择合适的材料和结构来满足不同的密封性能需求。
3. 使用寿命：O型密封圈的使用寿命是指其在正常工作条件下的预期寿命。
使用寿命受到多种因素的影响，如材料质量、工作环境、工作温度等。
根据实际情况，可以通过试验和经验来评估和预测O型密封圈的使用寿命。
o型密封圈尺寸与沟槽尺寸计算
o型密封圈尺寸与沟槽尺寸计算O型密封圈是一种常见的密封材料，用于防止液体或气体泄漏。
在工程设计和制造中，确定O型密封圈的尺寸与沟槽尺寸是非常重要的，因为它们直接影响着密封件的性能和使用寿命。
本文将从O型密封圈尺寸与沟槽尺寸的计算方法、影响因素和实际应用等方面展开深入探讨。
一、O型密封圈尺寸的计算方法1. 内径（ID）的计算O型密封圈的内径是指其横截面内圆的直径，通常采用公称线径的方式表示。
内径的计算通常根据密封圈的用途和安装环境来确定，一般可以通过以下公式进行计算：ID = 孔径直径 - (2×压缩量)2. 横截面直径（CS）的计算O型密封圈的横截面直径是指其横截面上圆形部分的直径，也是O型密封圈的公称尺寸之一。
横截面直径的计算通常采用以下公式：CS = ID + (2×压缩量)3. 压缩量的确定O型密封圈在安装后会受到挤压变形，这种变形即为压缩量。
压缩量的确定需要考虑到密封件材料的硬度、弹性模量和工作环境的温度等因素，并通过实验或经验进行确定。
二、沟槽尺寸的计算方法1. 沟槽宽度（W）的计算O型密封圈安装在沟槽中，沟槽的宽度对于密封圈的安装和工作效果至关重要。
沟槽宽度的计算通常考虑到密封圈的压缩量和安装方式，并通过以下公式进行计算：W = CS + (2×压缩量) - (2×余量)2. 沟槽深度（D）的计算沟槽深度是指沟槽的横截面厚度，其计算通常需要考虑到密封圈的横截面直径和安装方式，并通过以下公式进行计算：D = CS + (2×压缩量)三、影响因素1. 温度温度是影响O型密封圈尺寸和沟槽尺寸的重要因素之一。
在不同温度下，O型密封圈的硬度、弹性模量和压缩量都会发生变化，因此需要对其进行相应的修正和计算。
2. 压力工作环境中的压力也会对O型密封圈的尺寸和沟槽尺寸产生影响。
在高压环境下，密封圈的压缩量会增加，因此需要根据实际工作压力对其尺寸进行调整和计算。
O型密封圈标准及沟槽设计规范
O型密封圈标准及沟槽设计规范内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.O型密封圈是有国家标准的。
O型密封圈的沟槽规范包含断定槽的形状、尺度、精度和表面粗糙度等。
O型密封圈的槽形设计的原则有：加工容易，尺寸合理，精度容易保证，O 型密封圈装拆较为方便等。
接下来详细解说O型密封圈标准及沟槽设计规范。
一、O型密封圈标准二、O型密封圈标准及沟槽设计规范下面就以O型密封圈的矩形槽为例讲解沟槽的槽宽、槽深、间隙、槽壁粗糙度、槽口及槽底圆角尺寸的设计要求。
1、O型密封圈的沟槽之“槽宽”设计三要素：（1）槽宽必须大于O型密封圈压缩变形后的很大直径。
（2）必须考虑到O型密封圈于运动发热引起的膨胀和介质引起的溶胀。
（3）必须保证往复运动时槽内有一定的空间使O型密封圈滚动自如。
一般则认为，O 型密封圈的截面面积至少应用应占矩形槽截面面积的85%。
在许多场合下取槽宽为O型密封圈截面直径的1.5倍。
2、O型密封圈的沟槽之“槽宽”设计需要注意事项：（1）O型密封圈的槽不宜太窄，如果O型密封圈截面填满了槽的截面，那么运动时的摩擦阻力将会特别大，因为些时的O型密封圈无法滚动的，同时也会引起严重的磨损。
（2）槽不宜过宽，因为太宽的时候O型密封圈的游动范围很大，也很容易磨损。
特别是静密封的时候，如果工作压力是脉动的话，那么静密封就会“不静”，它将在不适宜的宽槽以同样的脉动频率游动，出现异常磨损，O型密封圈很快就损坏了。
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

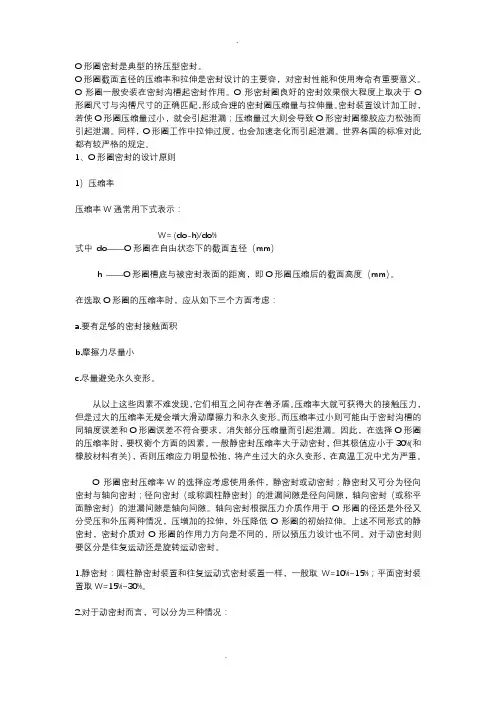

O型密封圈及其槽的设计2011-04-04 13:27:22| 分类：资料| 标签：|字号大中小订阅O形圈密封是典型的挤压型密封。
O形圈截面直径的压缩率和拉伸是密封设计的主要内容，对密封性能和使用寿命有重要意义。
O形圈一般安装在密封沟槽内起密封作用。
O形密封圈良好的密封效果很大程度上取决于O形圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。
密封装置设计加工时，若使O形圈压缩量过小，就会引起泄漏；压缩量过大则会导致O形密封圈橡胶应力松弛而引起泄漏。
同样，O形圈工作中拉伸过度，也会加速老化而引起泄漏。
世界各国的标准对此都有较严格的规定。
1、O形圈密封的设计原则1）压缩率压缩率W通常用下式表示：W= (do-h)/do%式中do——O形圈在自由状态下的截面直径（mm）h ——O形圈槽底与被密封表面的距离，即O形圈压缩后的截面高度（mm）。
在选取O形圈的压缩率时，应从如下三个方面考虑：a.要有足够的密封接触面积b.摩擦力尽量小c.尽量避免永久变形。
从以上这些因素不难发现，它们相互之间存在着矛盾。
压缩率大就可获得大的接触压力，但是过大的压缩率无疑会增大滑动摩擦力和永久变形。
而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。
因此，在选择O形圈的压缩率时，要权衡个方面的因素。
一般静密封压缩率大于动密封，但其极值应小于30%(和橡胶材料有关），否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。
O 形圈密封压缩率W的选择应考虑使用条件，静密封或动密封；静密封又可分为径向密封与轴向密封；径向密封（或称圆柱静密封）的泄漏间隙是径向间隙，轴向密封（或称平面静密封）的泄漏间隙是轴向间隙。
轴向密封根据压力介质作用于O形圈的内径还是外径又分受内压和外压两种情况，内压增加的拉伸，外压降低O形圈的初始拉伸。
上述不同形式的静密封，密封介质对O形圈的作用力方向是不同的，所以预压力设计也不同。
对于动密封则要区分是往复运动还是旋转运动密封。
1.静密封：圆柱静密封装置和往复运动式密封装置一样，一般取W=10%~15%；平面密封装置取W=15%~30%。
2.对于动密封而言，可以分为三种情况：a.往复运动密封一般取W=10%~15%。
b.旋转运动密封在选取压缩率时必须要考虑焦耳热效应，一般来说，旋转运动用O形圈的内径要比轴径大3%~5%，外径的压缩率W=3%~8%。
c.低摩擦运动用O形圈，为了减小摩擦阻力，一般均选取较小的压缩率，即W=5%~8%。
此外，还要考虑到介质和温度引起的橡胶材料膨胀。
通常在给定的压缩变形之外，允许的最大膨胀率为15%，超过这一范围说明材料选用不合适，应改用其他材料的O形圈，或对给定的压缩变形率予以修正。
压缩变形的具体数值，一般情况下，各国都根据自己的使用经验制订出标准或给出推荐值。
2）拉伸量O形圈在装入密封沟槽后，一般都有一定的拉伸量。
与压缩率不一样，拉伸量的大小对O形圈的密封性能和使用寿命也有很大的影响。
拉伸量大不但会导致O形圈安装困难，同时也会因截面直径do发生变化而使压缩率降低，以致引起泄漏。
拉伸量α可用下式表示：α=(d+do)/（d1+do）式中d——轴径（mm）；d1——O形圈的内径（mm）；do——O形圈的截面直径（mm）。
3）接触宽度O形圈装入密封沟槽后，其横截面产生压缩变形。
变形后的宽度及其与轴的接触宽度都和O形圈的密封性能和使用寿命有关，其值过小会使密封性受到影响；过大则增加摩擦，产生摩擦热，影响O形圈的寿命。
O形圈变形后的宽度B O（mm）与O形圈的压缩率W和截面直径dO有关，可用下式计算B O={1/(1-W)-0.6W}d O （W取10%~40%）O形圈与轴的接触面宽度b（mm）也取决于W和d O：b=( 4W2+0.34W+0.31)d O( W取10%~40%)对摩擦力限制较高的O形圈密封，如气动密封、液压伺服控制元件密封，可据此估算摩擦力。
2、O形圈的设计绝大多数的O形圈是用合成橡胶材料制成的。
合成橡胶O形圈的尺寸由国际标准（ISO3601/1）国家标准和组织标准等确定。
如有些国家将O形圈的尺寸系列分为P系列（运动用）、G系列（固定用）、V 系列（真空用）和ISO系列（一般工业用）四个系列组成。
我国的O形圈内径、截面直径尺寸及公差由GB/T34542.1—1992规定。
密封装置的密封可靠性主要取决于O形圈的压缩量。
在一般的情况下，这种压缩量都是很小的，只有十几微米到几十微米，这就要求O形圈的尺寸公差具有很高的精度。
因此，O形圈需要采用高精度的模具进行加工，同时必须准确地掌握作为设计依据的O形圈材质的收缩率。
一般只能通过实测，来获得O形圈的收缩率。
值得注意的是：1）O形圈截面收缩率很小，一般不予考虑。
只有在其截面直径大于8mm的情况下，才予以考虑。
2）在配方和工艺条件一定的情况下，O形圈的收缩率会随着材质硬度的提高而减小，也会随着其内径的减小而提高。
具有中等硬度（HS75±5），以及中等大小（内径d=40~70mm）的O形圈，其内径的收缩率大约为1.5%。
一般，在静密封场合，可选择截面较小的密封圈；在动密封场合，应选择截面较大的密封圈。
通常，压力较高和间隙较大时，应选择较高硬度的材料；也可以选择一般硬度的材料，再安装一个聚四氟乙烯挡圈。
3、O形密封圈密封沟槽设计O形密封圈的压缩量与拉伸量是由密封沟槽的尺寸来保证的，O形密封圈选定后，其压缩量、拉伸量及其工作状态由沟槽决定，所以，沟槽设计与选择对密封装置的密封性和使用寿命的影响很大，沟槽设计是O形圈密封设计的主要内容。
密封沟槽设计包括确定沟槽的形状、尺寸、精度和表面粗糙等，对动密封，还有确定相对运动间隙。
沟槽设计原则是：加工容易，尺寸合理，精度容易保证，O形圈装拆较为方便。
常见的槽形为矩形槽。
1）沟槽形状矩形沟槽是液压气动用O形密封圈使用最多的沟槽形状。
这种沟槽的优点是加工容易，便于保证O形密封圈具有必要的压缩量。
除矩形沟槽外，还有V形、半圆形、燕尾形和三角形等型式的沟槽。
三角形沟槽截面形状是以M为直角边的等边直角三角形。
截面积大约为O形圈截面面积的1.05~1.10倍。
三角形沟槽式密封装置在英国、美国、日本等国家均有应用。
设计的原则是O形密封圈内径的公称尺寸相等。
密封沟槽即可开在轴上，也可开在孔上；轴向密封则沟槽开在平面上。
2）槽宽的设计密封沟槽的尺寸参数取决于O形密封圈的尺寸参数。
沟槽尺寸可按体积计算，通常要求矩形沟槽的尺寸比O形圈的体积大15%左右。
这是因为：a.O形圈装入沟槽后，承受3%~30%的压缩，而橡胶材料本身是不可压缩的，所以应有容纳O形圈变形部分的空间。
b.处于油液中的O形圈，除了存在由于油液的浸泡而可能引起的橡胶材料的膨胀外，还有可能存在随着液体工作温度的增高，而引起橡胶材料的膨胀现象。
所以沟槽必须留有一定的余量。
c.在运动状态下，能适应O形圈可能产生的轻微的滚动现象。
一般认为，装配后的O形密封圈与槽壁之间留有适当的间隙是必要的。
但是这个间隙不能过大，否则在交变压力的作用下就会变成有害的“游隙”，而增加O形圈的磨损。
槽不宜太窄，如果O形圈截面填满了槽的截面，那么运动时的摩擦阻力将会特别大，O形圈无法滚动，同时引起严重的磨损。
槽也不宜过宽，因为槽过宽时O形圈的游动范围很大，也容易磨损。
特别是静密封时，如果工作压力是脉动的，那么静密封就不会静，它将在不适宜的宽槽内以同样的脉动频率游动，出现异常磨损，使O形圈很快失效。
O形圈的截面面积至少应占矩形槽截面面积的85%，槽宽必须大于O形圈压缩变形后的最大直径。
在许多场合下保证取槽宽为O形圈截面直径的1.1~1.5倍。
当内压很高时，就必须使用挡圈，这时槽宽也应相应加大。
工作方式不同，径向密封或轴向密封，动密封或静密封，液压密封或气动密封，密封沟槽尺寸不同。
我国O形圈密封圈与密封沟槽尺寸系列根据国家标准GB/T3452.3—1988），也可根据对根据对密封圈压缩量与拉伸量的要求计算设计沟槽尺寸。
3）槽深的设计沟槽的深度主要取决于O形密封圈所要求的压缩率，沟槽的深度加上间隙，至少必须小于自由状态下的O 形圈截面直径，以保证密封所需的O形圈压缩的变形量。
O形圈压缩变形量由O形圈内径处的压缩变形量δ’ 和外径处的压缩变形量δ’’ 组成，即δ=δ’+δ’’。
当δ’=δ’’时，O形圈的截面中心与槽的截面中心重合，两中心圆的圆周相等，说明O形圈安装时未受到拉伸。
如果δ’>δ’’，则O形圈截面中心圆的周长小于槽中心圆的周长，说明O形圈以拉伸状态装在槽内；若δ’<δ’’，则O形圈截面中心圆的周长大于槽的截面中心圆周长，此时，O形圈受周向压缩，拆卸时，O形圈会出现弹跳现象。
设计槽深时，应首先确定O形圈的使用方式，然后再去选定合理的压缩变形率。
4）槽口及槽底圆角的设计沟槽的外边口处的圆角是为了防止O形圈装配时刮伤而设计的。
它一般采用较小的圆角半径，即r=0.1~0.2mm。
这样可以避免该处形成锋利的刃口，O形圈也不敢发生间隙挤出，并能使挡圈安放稳定。
沟槽槽底的圆角主要是为了避免该处产生应力集中设计的。
圆角半径的取值，动密封沟槽可取R=0.3~1mm，静密封沟槽可取其O形圈截面直径的一半，即R=d/2。
5）间隙往复运动的活塞与缸壁之间必须有间隙，其大小与介质工作压力和O形圈材料的硬度有关。
间隙太小，制造、加工困难；间隙太大，O形圈会被挤入间隙而损坏。
一般内压越大，间隙越小；O形圈材料硬度越大，间隙可放大。
当间隙值在曲线的左下方时，将不发生间隙咬伤即“挤出”现象。
间隙的给定数值与零件的制造精度有很大关系。
6）槽壁粗糙度密封沟槽的表面粗糙度，直接影响着O形圈的密封性和沟槽的工艺性。
静密封用O形圈工作过程中不运动，所以槽壁的粗糙度用Ra=6.3~3.2μm，对于往复运动用O形圈，因常在槽内滚动，槽壁与槽底的粗糙程度应到低一些，要求在Ra=1.60μm以下。
旋转运动用的O形圈一般在沟槽内是静止的，要求轴的粗糙度Ra=0.40μm或者抛光。
4、挡圈挡圈的作用在于防止O形圈发生“间隙咬伤”现象，提高其使用压力。
安有挡圈的O形圈在高压作用下，首先向挡圈靠拢。
随着压力的增加，O形圈与挡圈互相挤压。
由于它们是弹性体，两者同时发生变形，此变形首先向它们的上下两角扩展，直到压力超过10.5MPa。
这种变形一直在两者之间进行，而不致使挡圈发生“挤出”现象。
根据挡圈材料和结构形式的不同，其承压能力提高的程度也不同。
当压力足够大时，挡圈也会产生“挤出”现象。
O形圈使用挡圈后，工作压力可以大大提高。
静密封压力能提高到200~700MPa；动密封压力也能提高到40MPa。
挡圈还有助于O形圈保持良好的润滑。
