阶梯轴单件小批量生产机械加工工艺过程卡片
阶梯轴加工工艺过程

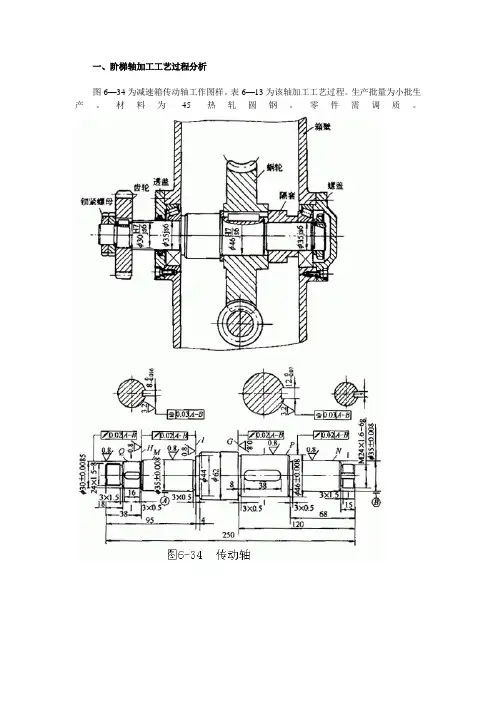

一、阶梯轴加工工艺过程分析图6—34为减速箱传动轴工作图样。
表6—13为该轴加工工艺过程。
生产批量为小批生产。
材料为45热轧圆钢。
零件需调质。
（一）结构及技术条件分析该轴为没有中心通孔的多阶梯轴。
根据该零件工作图，其轴颈M、N，外圆P,Q及轴肩G、H、I有较高的尺寸精度和形状位置精度，并有较小的表面粗糙度值，该轴有调质热处理要求。
（二）加工工艺过程分析1．确定主要表面加工方法和加工方案。
传动轴大多是回转表面，主要是采用车削和外圆磨削。
由于该轴主要表面M,N,P,Q的公差等级较高（IT6），表面粗糙度值较小（Ra0.8μm），最终加工应采用磨削。
其加工方案可参考表3-14。
2．划分加工阶段该轴加工划分为三个加工阶段，即粗车（粗车外圆、钻中心孔），半精车（半精车各处外圆、台肩和修研中心孔等），粗精磨各处外圆。
各加工阶段大致以热处理为界。
3．选择定位基准轴类零件的定位基面，最常用的是两中心孔。
因为轴类零件各外圆表面、螺纹表面的同轴度及端面对轴线的垂直度是相互位置精度的主要项目，而这些表面的设计基准一般都是轴的中心线，采用两中心孔定位就能符合基准重合原则。
而且由于多数工序都采用中心孔作为定位基面，能最大限度地加工出多个外圆和端面，这也符合基准统一原则。
但下列情况不能用两中心孔作为定位基面：（1）粗加工外圆时，为提高工件刚度，则采用轴外圆表面为定位基面，或以外圆和中心孔同作定位基面，即一夹一顶。
（2）当轴为通孔零件时，在加工过程中，作为定位基面的中心孔因钻出通孔而消失。
为了在通孔加工后还能用中心孔作为定位基面，工艺上常采用三种方法。
①当中心通孔直径较小时，可直接在孔口倒出宽度不大于2mm的60o内锥面来代替中心孔；②当轴有圆柱孔时，可采用图6—35a所示的锥堵，取1∶500锥度；当轴孔锥度较小时，取锥堵锥度与工件两端定位孔锥度相同；③当轴通孔的锥度较大时，可采用带锥堵的心轴，简称锥堵心轴，如图6—35b所示。
阶梯轴机械加工工序卡片演示教学
仲恺农业工程学院机械加工工序卡片产品型号零件图号产品名称零件名称阶梯轴共 1 页第 1 页车间工序号工序名称材料牌号金工车削45毛坯种类毛坯外形尺寸每毛坯可制件数每台件数棒料44.5 210。
5设备名称设备型号设备编号同时加工件数普通车床C616夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min mm/min mm/r mm 机动辅助1 热处理正火2 粗车端面，并钻中心孔毛坯外圆YT15车刀1000 105 0.4 0.75 1 6.03 半精端面YT15车刀1200 105 0.4 0.75 1 6.04 粗车φ25+0.034-0.034YT15车刀1000 105 0.4 1.1 1 6.05 粗车φ30+0.015-0.002YT15车刀1000 105 0.4 1.1 1 6.26 粗车φ400-0.039YT15车刀1000 105 0.4 1.1 1 8.77 粗车φ30+0.015-0.002YT15车刀1000 105 0.4 1.1 1 6.28 粗车φ25+0.034-0.034YT15车刀1000 105 0.4 1.1 1 6.09 热处理调质处理10 钳工修研中心孔11 半精车φ25+0.034-0.034YT15车刀1200 130 0.3 0.325 1 6.012 半精车φ30+0.015-0.002YT15车刀1200 130 0.3 0.65 1 6.2精品文档精品文档。
机械加工工艺过程卡片模版
机械加工工艺过程卡片标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片机械加工工序卡片产品型号零（部）件图号产品名称联轴器零（部）件名称连接座共（6）页第（1）页车间工序号工序名称材料机加工车间粗车HT200毛坯种类每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min 切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1设计（日期）审核（日期）标准化（日期）会签（日期）标记处更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片机械加工工序卡片产品型号零（部）件图号产品名称联轴器零（部）件名称连接座共（6）页第（2）页车间工序号工序名称材料粗车HT200毛坯种类每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min 切削速度m/min进给量mm/r切削深度mm进给次数工步工时机辅1设计（日期）审核（日期）标准化（日期）会签（日期）标记处更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片机械加工工序卡片产品型号零（部）件图号产品名称联轴器零（部）件名称连接座共（6）页第（3）页车间工序号工序名称材料HT200毛坯种类每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min 切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1设计（日期）审核（日期）标准化（日期）会签（日期）标记处更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片机械加工工序卡片产品型号零（部）件图号产品名称联轴器零（部）件名称连接座共（6）页第（4）页车间工序号工序名称材料HT200毛坯种类每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min 切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1设计（日期）审核（日期）标准化（日期）会签（日期）标记处更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片机械加工工序卡片产品型号零（部）件图号产品名称联轴器零（部）件名称连接座共（6）页第（5）页车间工序号工序名称材料HT200毛坯种类每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min 切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1设计（日期）审核（日期）标准化（日期）会签（日期）标记处更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片机械加工工序卡片产品型号零（部）件图号产品名称联轴器零（部）件名称连接座共（6）页第（6）页车间工序号工序名称材料HT200毛坯种类每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min 切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1。
机械加工工艺过程卡片
机械加工工艺过程卡片机械加工工艺过程卡片产品型号低速轴零件图号产品名称零件名称共 1 页第 1 页材料牌号毛坯种类轧制件毛坯外形尺寸每毛坯件数 1 每台件数 1 备注工艺号工名序称工序内容车间工段设备工艺装备工时/s准终单件1 车，钻装夹，钻中心孔，粗车外圆，平端面CA6136 三爪卡盘，90°车刀，中心钻2 切槽切退刀槽，倒角CA6136 三爪卡盘，45°车刀，切断刀4 切槽切退刀槽，倒角CA6136 三爪卡盘，45°车刀，切断刀热处理热处理5 车精车外圆CA6136 三爪卡盘，游标卡尺，90°车刀6 调头调头装夹，精车外圆7铣铣键槽12×5×20型平键万能铣床平口钳，铣刀铣铣键槽14×5.5×25型平键万能铣床平口钳，铣刀淬火淬火8 磨削粗，精磨外圆描图去毛刺由钳工修整，去毛刺钳工台锉刀描校中检检查尺寸，表面粗糙度塞规百分尺卡尺清洗清洗清洗机底图号终检检查尺寸，表面粗糙度塞规百分尺卡尺装订号设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期评分表加工余量表机械加工工序1卡片机械加工工序卡片产品型号零件图号产品名称减速器零件名称低速轴共1 页 第 1 页序号考核评价项目考核内容 学生 自检小组 互检教师 终检配分 成绩1 过程性考核 专业能力 相关知识点的学习40零件定位基准的选择原则能够正确选择零件加工时的定位基准2方法能力信息收集、自主学习、分析解决问题、归纳总结及创新能力103社会能力团队协作、沟通协调、语言表达能力及安全文明、质量保障意识104常规考核个人能力 理论知识综合考核情况305其他出勤、课堂纪律、回答问题、作业完成情况10车间工序号工序名称材料牌号车，钻毛坯种类毛坯外形尺寸每毛坯可制件数每台件数轧制件Φ65×251 1 1设备名称设备型号设备编号同时加工件数车床CA3136夹具编号夹具名称切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 平端面3mm三爪卡盘，90°车刀，中心钻700 0.67 0.5 3 62 转中心孔400 0.9 1 5 53 粗车φ65--51.8×176mm 400 0.9 2.2 13.2 64 粗车φ51.8--46.5×148mm 400 0.9 2.65 5.3 25 粗车φ46.5--40.5×58mm 400 0.9 26 3设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序2卡片机械加工工序卡片产品型号零件图号产品名称减速器零件名称低速轴共 1 页第 1 页车间工序号工序名称材料牌号切槽毛坯种类毛坯外形尺寸每毛坯可制件数每台件数轧制件Φ65×251 1 1设备名称设备型号设备编号同时加工件数车床CA6132夹具编号夹具名称切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 切2×1的退刀槽三爪卡盘，45°车刀，切断刀120 1 0.25 0.75 12 倒角2c 400 0.67 0.4 2 1设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序3卡片机械加工工序卡片产品型号零件图号产品名称减速器零件名称低速轴共 1 页第 1 页车间工序号工序名称材料牌号调头，钻，车45钢毛坯种类毛坯外形尺寸每毛坯可制件数每台件数轧制件 φ65×251 1 1 设备名称 设备型号 设备编号同时加工件数车床 CA6136夹具编号夹具名称 切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号 工 步 内 容 工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时r/minm/minmm/r mm机动 辅助1 调头装夹 三爪卡盘，90°车刀，中心钻2 平端面3mm 7000.67 0.5 2 4 3 钻中心孔400 0.9 1 5 5 4 粗车φ65--61.8×69mm 400 0.9 1.6 3.2 2 5粗车φ61.8--46.5×29mm4000.92.655.32设 计（日期）审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期机械加工工序4卡片机械加工工序卡片产品型号零件图号产品名称减速器 零件名称 低速轴共1 页 第 1 页车间工序号工序名称 材 料 牌 号切槽毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数每 台 件 数轧制件Φ65×25111设备名称设备型号设备编号同时加工件数车床CA6136夹具编号夹具名称切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 切2×1的退刀槽三爪卡盘，45°车刀，切断刀120 1 0.25 0.75 12 倒角2c 400 0.67 0.4 2 1设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序5卡片机械加工工序卡片产品型号零件图号产品名称减速器零件名称低速轴共 1 页第 1 页车间工序号工序名称材料牌号车毛坯种类毛坯外形尺寸每毛坯可制件数每台件数轧制件Φ65×251 1 1设备名称设备型号设备编号同时加工件数车床CA6136夹具编号夹具名称切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 半精车φ46.5--45.5×29mm三爪卡盘，游标卡尺，90°车刀710 1.883 0.2 1 52 半精车φ61.8--60×40mm 710 1.883 0.2 1.8 9设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序6卡片机械加工工序卡片产品型号零件图号产品名称减速器零件名称低速轴共 1 页第 1 页车间工序号工序名称材料牌号调头，车毛坯种类毛坯外形尺寸每毛坯可制件数每台件数轧制件Φ65×251 1 1设备名称设备型号设备编号同时加工件数车床CA6136夹具编号夹具名称切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号 工 步 内 容 工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时r/minm/minmm/r mm机动 辅助1 调头装夹三爪卡盘，游标卡尺，90°车刀2 半精车φ40.5--39×58mm 710 1.883 0.3 1.5 5 3 半精车φ46.5--45.5×90mm 710 1.883 0.2 1 5 4半精车φ51.8--50×28mm7101.8830.21.89设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期机械加工工序7卡片机械加工工序卡片产品型号零件图号产品名称减速器 零件名称 低速轴共1 页 第 1 页车间工序号工序名称 材 料 牌 号铣毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数每 台 件 数轧制件 Φ65×251 1 1 设备名称设备型号设备编号同时加工件数铣床夹具编号夹具名称 切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号 工 步 内 容 工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时r/min m/min mm/r mm机动 辅助1 铣键槽12×5×20型平键平口钳，铣刀低速0.7 1 5 52 铣键槽14×5.5×25型平键低速0.7 1.1 5..55设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序8卡片机械加工工序卡片产品型号零件图号产品名称减速器零件名称低速轴共 1 页第 1 页车间工序号工序名称材料牌号磨削毛坯种类毛坯外形尺寸每毛坯可制件数每台件数轧制件Φ65×251 1 1设备名称设备型号设备编号同时加工件数M1432B夹具编号夹具名称切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号工步内容工艺装备工件转速砂轮速度进给量磨削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 粗磨φ45.5--45.2×90mm专用夹具10 30 0.020.3 15 2 精磨φ45.2--45×90mm 0.2 103 粗磨φ45.5--45.2×29mm 0.3 154 精磨φ45.2--45×29mm 0.2 10设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工艺过程卡片机械加工工艺过程卡片产品型号零件图号产品名称减速器零件名称下箱体共 1 页第 1 页材料牌号毛坯种类轧制件毛坯外形尺寸每毛坯件数 1 每台件数 1 备注工艺号工名序称工序内容车间工段设备工艺装备工时/s准终单件1 装夹，铣夹持箱体底座的毛坯铸件，加工底面万能铣床平口钳粗，精铣下箱体底面万能铣床平口钳，铣刀2 装夹，铣将下箱体底面作为基准，加工下箱体的顶面万能铣床平口钳粗，精铣下箱体顶面万能铣床平口钳，铣刀3 装夹，铣将下箱体底面，顶面作为夹持面加工下箱体宽度方向的两侧面万能铣床平口钳粗，精铣下箱体侧面万能铣床平口钳，铣刀4 装夹，铣以刚加工的这个平面为夹持底面装夹，铣削其对面万能铣床平口钳粗，精铣下箱体侧面万能铣床平口钳，铣刀5 钻，磨钻出连接孔和销孔钻床平口钳，钻头粗磨下箱体底面磨床描图描校去毛刺由钳工修整，去毛刺钳工台锉刀中检检查尺寸，表面粗糙度塞规百分尺卡尺底图号清洗清洗清洗机终检检查尺寸，表面粗糙度塞规百分尺卡尺装订号设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期处数更改文件号签字日期机械加工工序卡片产品名称减速器 零件名称 下箱体共1 页 第 1 页车间工序号工序名称 材 料 牌 号装夹，铣毛 坯 种 类毛坯外形尺寸 每毛坯可制件数每 台 件 数铸件11 设备名称设备型号设备编号同时加工件数铣床夹具编号夹具名称 切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号 工 步 内 容 工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时r/minm/minmm/r mm机动 辅助1 夹持箱体底座的毛坯铸件，加工底面 平口钳，铣刀2 粗铣下箱体底面至188.5mm 低速档1.3 6.5 5 3精铣下箱体底面至187.5mm高速档0.215设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期机械加工工序卡片产品名称减速器 零件名称 下箱体共1 页 第 1 页车间工序号工序名称 材 料 牌 号装夹，铣毛 坯 种 类毛坯外形尺寸 每毛坯可制件数每 台 件 数铸件11 设备名称设备型号设备编号同时加工件数铣床夹具编号夹具名称 切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号 工 步 内 容 工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时r/minm/minmm/r mm机动 辅助1 将下箱体底面作为基准，加工下箱体的顶面 平口钳，铣刀2 粗铣下箱体顶面至181mm 低速档1.3 6.5 5 3精铣下箱体顶面至180.5mm高速档0.10.55设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期机械加工工序卡片产品名称减速器零件名称下箱体共 1 页第 1 页车间工序号工序名称材料牌号装夹，铣毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数铣床夹具编号夹具名称切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 将下箱体底面，顶面作为夹持面加工下箱体宽度方向的两侧面平口钳，铣刀2 粗铣下箱体侧面至208.5mm 低速档 1.3 6.5 53 精铣下箱体侧面至207.5mm 高速档0.2 1 5设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品名称减速器 零件名称 下箱体共1 页 第 1 页车间工序号工序名称 材 料 牌 号装夹，铣毛 坯 种 类毛坯外形尺寸 每毛坯可制件数每 台 件 数铸件11 设备名称设备型号设备编号同时加工件数铣床夹具编号夹具名称 切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号 工 步 内 容 工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时r/minm/minmm/r mm机动 辅助1 以刚加工的这个平面为夹持底面装夹，铣削其对面 平口钳，铣刀2 粗铣下箱体侧面至201mm 低速档1.3 6.5 5 3精铣下箱体侧面至200mm高速档0.215设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期机械加工工序卡片产品名称减速器 零件名称 下箱体共1 页 第 1 页车间工序号工序名称 材 料 牌 号钻，磨毛 坯 种 类毛坯外形尺寸 每毛坯可制件数每 台 件 数铸件11 设备名称设备型号设备编号同时加工件数钻床夹具编号夹具名称 切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号 工 步 内 容 工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时r/minm/minmm/r mm机动 辅助1 钻出连接孔和销孔 专用夹具，钻头2 粗磨下箱体顶面至180.2mm 低速档 0.15 0.3 2 3精磨下箱体顶面至180mm高速档0.10.22设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期机械加工工艺过程卡片产品型号零件图号产品名称减速器零件名称上箱体共 1 页第 1 页材料牌号毛坯种类轧制件毛坯外形尺寸每毛坯件数 1 每台件数 1 备注工艺号工名序称工序内容车间工段设备工艺装备工时/s准终单件1 装夹，铣夹持上箱体底座的毛坯铸件，加工底面万能铣床平口钳粗，精铣上箱体底面万能铣床平口钳，铣刀2 装夹，铣将上箱体底面，顶面作为夹持面加工上箱体宽度方向的两侧面万能铣床平口钳粗，精铣上箱体侧面万能铣床平口钳，铣刀3 装夹，铣以刚加工的这个平面为夹持底面装夹，铣削其对面万能铣床平口钳粗，精铣上箱体侧面万能铣床平口钳，铣刀4 钻，磨钻出连接孔和销孔万能铣床平口钳，钻头粗磨上箱体底面磨床5 盒盖，镗孔上，下箱体盒盖镗床平口钳，钻头镗孔镗刀6 镗槽镗内槽镗床镗刀描图描校去毛刺由钳工修整，去毛刺钳工台锉刀中检检查尺寸，表面粗糙度塞规百分尺卡尺底图号清洗清洗清洗机终检检查尺寸，表面粗糙度塞规百分尺卡尺装订号设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期处数更改文件号签字日期机械加工工序卡片产品名称减速器 零件名称 上箱体共1 页 第 1 页车间工序号工序名称 材 料 牌 号装夹，铣毛 坯 种 类毛坯外形尺寸 每毛坯可制件数每 台 件 数铸件11 设备名称设备型号设备编号同时加工件数铣床夹具编号夹具名称 切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号 工 步 内 容 工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时r/minm/minmm/r mm机动 辅助1 夹持上箱体底座的毛坯铸件，加工底面 平口钳，铣刀2 粗铣上箱体底面至188.5mm 低速档1.3 6.5 5 3精铣上箱体底面至187.5mm高速档0.215设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期机械加工工序卡片产品名称减速器零件名称上箱体共 1 页第 1 页车间工序号工序名称材料牌号装夹，铣毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数铣床夹具编号夹具名称切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 将上箱体底面，顶面作为夹持面加工上箱体宽度方向的两侧面平口钳，铣刀2 粗铣上箱体侧面至208.5mm 低速档 1.3 6.5 53 精铣上箱体侧面至207.5mm 高速档0.2 1 5设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品名称减速器 零件名称 上箱体共1 页 第 1 页车间工序号工序名称 材 料 牌 号装夹，铣毛 坯 种 类毛坯外形尺寸 每毛坯可制件数每 台 件 数铸件11 设备名称设备型号设备编号同时加工件数铣床夹具编号夹具名称 切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号 工 步 内 容 工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时r/minm/minmm/r mm机动 辅助1 以刚加工的这个平面为夹持底面装夹，铣削其对面 平口钳，铣刀2 粗铣上箱体侧面至201mm 低速档1.3 6.5 5 3精铣上箱体侧面至200mm高速档0.215设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期机械加工工序卡片产品名称减速器 零件名称 上箱体共1 页 第 1 页车间工序号工序名称 材 料 牌 号钻，磨毛 坯 种 类毛坯外形尺寸 每毛坯可制件数每 台 件 数铸件11 设备名称设备型号设备编号同时加工件数钻床夹具编号夹具名称 切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号 工 步 内 容 工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时r/minm/minmm/r mm机动 辅助1 钻出连接孔和销孔 专用夹具，钻头2 粗磨上箱体底面至187.2mm 低速档 0.15 0.3 2 3精磨上箱体底面至187mm高速档0.10.22设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期机械加工工序卡片产品名称减速器 零件名称 下箱体共1 页 第 1 页车间工序号工序名称 材 料 牌 号盒盖，镗孔毛 坯 种 类毛坯外形尺寸 每毛坯可制件数每 台 件 数铸件11 设备名称设备型号设备编号同时加工件数镗床夹具编号夹具名称 切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号 工 步 内 容 工 艺 装 备主轴转速 切削速度 进给量 切削深度 进给次数工步工时r/minm/minmm/r mm机动 辅助1 上，下箱体盒盖 专用夹具，镗刀2 粗镗φ27.5至φ34 低速档 1.3 6.5 5 3 精镗φ34至φ35 高速档 0.2 1 54 粗镗φ37.5至φ44 低速档 1.3 6.5 5 5精镗φ44至φ45高速档0.215设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期机械加工工序卡片产品名称减速器零件名称上箱体共 1 页第 1 页车间工序号工序名称材料牌号镗内槽毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数镗床夹具编号夹具名称切削液通用夹具工位器具编号工位器具名称工序工时 /s 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 粗镗φ35至φ42宽3mm专用夹具，镗刀低速档 1 7 72 精镗φ42至φ43宽3mm 高速档0.2 1 53 粗镗φ45至φ52宽3mm 低速档 1 7 74 精镗φ52至φ53宽3mm 高速档0.2 1 5设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期。
(完整版)阶梯轴机械加工工序卡片
仲恺农业工程学院机械加工工序卡片产品型号零件图号产品名称零件名称阶梯轴共 1 页第 1 页车间工序号工序名称材料牌号金工车削45毛坯种类毛坯外形尺寸每毛坯可制件数每台件数棒料44.5 210。
5设备名称设备型号设备编号同时加工件数普通车床C616夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min mm/min mm/r mm 机动辅助1 热处理正火2 粗车端面，并钻中心孔毛坯外圆YT15车刀1000 105 0.4 0.75 1 6.03 半精端面YT15车刀1200 105 0.4 0.75 1 6.04 粗车φ25+0.034-0.034YT15车刀1000 105 0.4 1.1 1 6.05 粗车φ30+0.015-0.002YT15车刀1000 105 0.4 1.1 1 6.26 粗车φ400-0.039YT15车刀1000 105 0.4 1.1 1 8.77 粗车φ30+0.015-0.002YT15车刀1000 105 0.4 1.1 1 6.28 粗车φ25+0.034-0.034YT15车刀1000 105 0.4 1.1 1 6.09 热处理调质处理10 钳工修研中心孔11 半精车φ25+0.034-0.034YT15车刀1200 130 0.3 0.325 1 6.012 半精车φ30+0.015-0.002YT15车刀1200 130 0.3 0.65 1 6.2。
机械加工工艺过程卡片及工序卡
机械加工工艺过程卡片及工序卡学生姓名届 2021学院〔系〕机械学院专业机械工程及自动化指导教师职称副教授产品名称连杆总成零件名称连杆盖第〔2〕页车间工序号工序名称材料牌号02 粗铣盖两大平面45Mn2毛坯种类毛坯外形尺寸每毛坯可制件数每台件数模锻 1 4设备名称设备型号设备编号同时加工件数端面铣床自制 1夹具编号夹具名称切削液J-01 铣夹具工序工时(分)准终单件3.1 工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 粗铣盖一大平面〔先加工凸起面〕刀具：端铣刀盘D-01 n=610 v=191 f=0.281t=0.5 0.25 2.85〔1〕保证加工面距中心线尺寸18.35±0.102t=0.5〔2〕两大平面对称中心线允差±0.25mm 量具：卡尺3t=0.32 粗铣另一大平面36.720.04t=0.2 〔1〕其一平面必垂直设计〔日期〕校对〔日期〕审核〔日期〕标准化〔日期〕会签〔日期〕标记处数更换文件号签字日期标记处数更换文件号签字日期产品名称连杆总成零件名称连杆体第〔3〕页车间工序号工序名称材料牌号03 粗铣杆两大平面45Mn2毛坯种类毛坯外形尺寸每毛坯可制件数每台件数模锻 1 4设备名称设备型号设备编号同时加工件数立铣 X52 1夹具编号夹具名称切削液J-02 铣夹量工序工时(分)准终单件3.1 工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 粗铣盖一大平面〔先加工凸起面〕刀具：端铣刀盘D-02 n=1180 v=163 s=0.508 t=15 1 0.6 2.5〔1〕保证加工面距中心线尺寸18.35±0.10〔2〕两大平面对称中心线允差±0.25mm 量具：卡尺2 粗铣另一大平面36.720.0〔1〕其中一大平面赢平直不直度≯0.10mm设计〔日期〕校对〔日期〕审核〔日期〕标准化〔日期〕会签〔日期〕标记处数更换文件号签字日期标记处数更换文件号签字日期产品名称连杆总成零件名称连杆体第〔4〕页车间工序号工序名称材料牌号04 钻小头孔45Mn2毛坯种类毛坯外形尺寸每毛坯可制件数每台件数模锻 1 4设备名称设备型号设备编号同时加工件数钻床 Z535 1夹具编号夹具名称切削液J-03 钻夹具乳化液工序工时 (分)准终单件3 工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 钻连杆小头孔Φ24.530.0+粗糙度6.3 刀具：锥柄钻头Φ24.5 n=195 v=15 f=0.2 1 1.2 1.82 检验Φ24.530.0+孔与小头外圆应同心圆偏差≤0.25mm 量具：卡尺凸起面朝下定位夹紧设计〔日期〕校对〔日期〕审核〔日期〕标准化〔日期〕会签〔日期〕标记处数更换文件号签字日期标记处数更换文件号签字日期产品名称连杆总成零件名称连杆体第〔5〕页车间工序号工序名称材料牌号05 小头孔倒角45Mn2毛坯种类毛坯外形尺寸每毛坯可制件数每台件数模锻 1 4设备名称设备型号设备编号同时加工件数钻床 Z535 1夹具编号夹具名称切削液J-04工序工时 (分)准终单件0.96 工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 小头孔倒角面角1.520.0 ×45°刀具：锥柄钻头Φ28 n=68 V=6 f=手动 1.52 0.46 0.52 检验尺寸及粗糙度设计〔日期〕校对〔日期〕审核〔日期〕标准化〔日期〕会签〔日期〕标记处数更换文件号签字日期标记处数更换文件号签字日期产品名称连杆总成零件名称连杆体和盖第〔6〕页车间工序号工序名称材料牌号06 粗磨杆盖大平面45Mn2毛坯种类毛坯外形尺寸每毛坯可制件数每台件数模锻 1 4设备名称设备型号设备编号同时加工件数磨床 M7475B 杆16盖50夹具编号夹具名称切削液电磁吸盘乳化液工序工时 (分)准终单件4.09 工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 粗磨一大平面36.410.0+以平坦一大平面定刀具：研轮GB60ZRAP350×40×127 n=1440 v=1582 f纵=3-28 T=0.02 34 2.5 1.59位对称磨削。
机械加工工艺过程卡片及工序卡
机械加工工艺过程卡片及工序卡机制xxx班机械加工工艺过程卡片产品型号零件图号01产品名称零件名称轴共 1 页第 1 页材料牌号45 毛坯种类锻件毛坯外形尺寸φ30mm×170mm 每毛坯件数 1 每台件数 1 备注年产万工序号工序名称工序内容车间工段设备工艺装备工时准终单件10 模锻毛坯20车削车削端面保证长度120mm轮廓粗车余量2mm圆弧粗车余量2mm轮廓精车槽加工 4 x 2车削螺纹 M16 x 1.5机加工7 C6140三抓卡盘，游标卡尺，外圆车刀，螺纹车刀工件调头30车削粗车球面余量2mm粗车锥面余量2mm粗车外圆余量2mm精车球面 R8精车锥面精车外圆φ28mm机加工4 C6140三抓卡盘，游标卡尺，外圆车刀，球面车刀40终检入库设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机制xxx班机械加工工序卡片产品型号零件图号01产品名称零件名称轴共 2 页第 1 页车间工序号工序名称材料牌号机加工20 车削2A12精心整理，用心做精品2精心整理，用心做精品3车间工序号工序名称材料牌号机加工30 车削2A12毛坯种类毛坯外形尺寸每毛坯可制件数每台件数锻件 1 1设备名称设备型号设备编号同时加工件数卧式车床 CA6140 1 夹具编号夹具名称切削液三抓卡盘工位器具编号工序工时 (分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 基本辅助1 球面车削球面车刀，游标卡尺320 30 0.2 1 22 锥面车削外圆车刀，游标卡尺32030 0.2 1 23 外圆车削外圆车刀，游标卡尺32030 0.2 1 2设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记更改文件号签字日期精心整理，用心做精品4。
机械加工工艺过程卡片及工序卡
机制XXX班机械加工工序卡片 1产品名称零件名称2页第1页车间工序号工序名称材料牌号机加工20 车削2A121832 29 15120X-\-毛坯种类毛坯外形尺寸每毛坯可制件数每台件数锻件设备名称车床夹具编号© 30x170设备型号CA6140工位器具编号设备编号夹具名称三抓卡盘同时加工件数切削液工序工时（分）准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm基本辅助1端面车削端面车刀，游标卡尺320300.2112轮廓车削外圆车刀，游标卡尺320300.223槽加工槽车刀，游标卡尺320302214螺纹车削螺纹车刀，游标卡尺10030 1.512校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记更改文件号签字日期设计（日期）-r 心口、 工步号工步内容 工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm基本 辅助1 球面车削 球面车刀，游标卡尺 320 300.2 122 锥面车削 外圆车刀，游标卡尺 320 30 0.2 1 23外圆车削外圆车刀，游标卡尺320300.212机制XXX 班机械加工工序卡片产品名称零件名称轴共 2页第 2页车间 工序号 工序名称材料牌号机加工30车削2A12丄 0.01ALA毛坯种类 锻件设备名称 卧式车床毛坯外形尺寸设备型号CA6140每毛坯可制件数1设备编号每台件数1同时加工件数夹具编号夹具名称切削液工位器具编号三抓卡盘工序工时（分） 准终单件「8 ...32 (29)’15 二 22—十——1120 —11厂更改文件号签字日期标记更改文件号签字日期标记处数。
阶梯轴加工工艺过程
一、阶梯轴加工工艺过程分析图6—34为减速箱传动轴工作图样。
表6—13为该轴加工工艺过程。
生产批量为小批生产。
材料为45热轧圆钢。
零件需调质。
（一）结构及技术条件分析该轴为没有中心通孔的多阶梯轴。
根据该零件工作图，其轴颈M、N，外圆P,Q及轴肩G、H、I有较高的尺寸精度和形状位置精度，并有较小的表面粗糙度值，该轴有调质热处理要求。
（二）加工工艺过程分析1．确定主要表面加工方法和加工方案。
传动轴大多是回转表面，主要是采用车削和外圆磨削。
由于该轴主要表面M,N,P,Q的公差等级较高（IT6），表面粗糙度值较小（Ra0.8μm），最终加工应采用磨削。
其加工方案可参考表3-14。
2．划分加工阶段该轴加工划分为三个加工阶段，即粗车（粗车外圆、钻中心孔），半精车（半精车各处外圆、台肩和修研中心孔等），粗精磨各处外圆。
各加工阶段大致以热处理为界。
3．选择定位基准轴类零件的定位基面，最常用的是两中心孔。
因为轴类零件各外圆表面、螺纹表面的同轴度及端面对轴线的垂直度是相互位置精度的主要项目，而这些表面的设计基准一般都是轴的中心线，采用两中心孔定位就能符合基准重合原则。
而且由于多数工序都采用中心孔作为定位基面，能最大限度地加工出多个外圆和端面，这也符合基准统一原则。
但下列情况不能用两中心孔作为定位基面：（1）粗加工外圆时，为提高工件刚度，则采用轴外圆表面为定位基面，或以外圆和中心孔同作定位基面，即一夹一顶。
（2）当轴为通孔零件时，在加工过程中，作为定位基面的中心孔因钻出通孔而消失。
为了在通孔加工后还能用中心孔作为定位基面，工艺上常采用三种方法。
①当中心通孔直径较小时，可直接在孔口倒出宽度不大于2mm的60o内锥面来代替中心孔；②当轴有圆柱孔时，可采用图6—35a所示的锥堵，取1∶500锥度；当轴孔锥度较小时，取锥堵锥度与工件两端定位孔锥度相同；③当轴通孔的锥度较大时，可采用带锥堵的心轴，简称锥堵心轴，如图6—35b所示。
阶梯轴加工工艺过程分析
阶梯轴加工工艺过程分析图6—34为减速箱传动轴工作图样。
表6—13为该轴加工工艺过程。
生产批量为小批生产。
材料为45热轧圆钢。
零件需调质。
（一）结构及技术条件分析该轴为没有中心通孔的多阶梯轴。
根据该零件工作图，其轴颈M、N，外圆P,Q及轴肩G、H、I有较高的尺寸精度和形状位置精度，并有较小的表面粗糙度值，该轴有调质热处理要求。
（二）加工工艺过程分析1．确定主要表面加工方法和加工方案。
传动轴大多是回转表面，主要是采用车削和外圆磨削。
由于该轴主要表面M,N,P,Q的公差等级较高（IT6），表面粗糙度值较小（Ra0.8μm），最终加工应采用磨削。
其加工方案可参考表3-14。
2．划分加工阶段该轴加工划分为三个加工阶段，即粗车（粗车外圆、钻中心孔），半精车（半精车各处外圆、台肩和修研中心孔等），粗精磨各处外圆。
各加工阶段大致以热处理为界。
3．选择定位基准轴类零件的定位基面，最常用的是两中心孔。
因为轴类零件各外圆表面、螺纹表面的同轴度及端面对轴线的垂直度是相互位置精度的主要项目，而这些表面的设计基准一般都是轴的中心线，采用两中心孔定位就能符合基准重合原则。
而且由于多数工序都采用中心孔作为定位基面，能最大限度地加工出多个外圆和端面，这也符合基准统一原则。
但下列情况不能用两中心孔作为定位基面：（1）粗加工外圆时，为提高工件刚度，则采用轴外圆表面为定位基面，或以外圆和中心孔同作定位基面，即一夹一顶。
（2）当轴为通孔零件时，在加工过程中，作为定位基面的中心孔因钻出通孔而消失。
为了在通孔加工后还能用中心孔作为定位基面，工艺上常采用三种方法。
①当中心通孔直径较小时，可直接在孔口倒出宽度不大于2mm的60o内锥面来代替中心孔；②当轴有圆柱孔时，可采用图6—35a所示的锥堵，取1∶500锥度；当轴孔锥度较小时，取锥堵锥度与工件两端定位孔锥度相同；③当轴通孔的锥度较大时，可采用带锥堵的心轴，简称锥堵心轴，如图6—35b所示。
(完整版)机械加工工艺过程卡片及工序卡片模板
机械加工工序卡片产品型号零件图号产品名称填料箱盖零件名称填料箱盖共8 页第 2 页车间工序号工序名称材料牌号Ⅰ粗车外圆面及端面毛坯种类毛坯外形尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数卧式车床夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 基本辅助Ⅰ粗车Φ155的端面YG8，90°9044.930.65 1.30.723Ⅱ粗车Φ155的外圆YG8，90°9044.930.81 1.10.233Ⅲ粗车Φ100的外圆YG8，90°9044.930.810.750.233Ⅳ粗车Φ75的外圆YG8，90°9044.930.65 1.50.257设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记更改文件号签字日期机械加工工序卡片产品型号零件图号产品名称填料箱盖零件名称填料箱盖共8 页第 2 页车间工序号工序名称材料牌号机械加工工序卡片产品型号零件图号产品名称填料箱盖零件名称填料箱盖共8 页第 4 页车间工序号工序名称材料牌号Ⅲ切槽毛坯种类毛坯外形尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数卧式车床夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 基本辅助Ⅰ切槽成形刀具9044.930.65 5.250.124设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）机械加工工序卡片产品型号零件图号产品名称填料箱盖零件名称填料箱盖共8 页第 5 页车间工序号工序名称材料牌号Ⅳ粗车外圆面及端面毛坯种类毛坯外形尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分) 准终单件三爪卡盘工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 基本辅助Ⅰ粗车Φ65的端面YG8，90°15039.210.5220.23Ⅱ粗车Φ65的外圆YG8，90°15039.210.650.750.205Ⅲ粗车Φ80的端面YG8，90°15039.210.5220.173Ⅳ粗车Φ80的外圆YG8，90°15039.210.65 1.50.153设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记更改文件号签字日期产品名称填料箱盖零件名称填料箱盖共8 页第 6 页车间工序号工序名称材料牌号Ⅴ镗孔毛坯种类毛坯外形尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件三爪卡盘工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 基本辅助Ⅰ粗镗Φ47的内孔YG8，45°600103.240.35 1.50.095Ⅱ粗镗Φ47的内孔表面YG8，45°600103.240.5220.192Ⅲ粗镗Φ32的内孔YG8，45°600103.240.35 1.50.214设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）产品名称填料箱盖零件名称填料箱盖共8 页第7 页车间工序号工序名称材料牌号Ⅵ钻Φ13.5的孔毛坯种类毛坯外形尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 基本辅助Ⅰ钻Φ13.5的孔麻花钻272110.360.50.225设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记更改文件号签字日期产品名称填料箱盖零件名称填料箱盖共8 页第8 页车间工序号工序名称材料牌号Ⅶ加工M10的螺纹孔毛坯种类毛坯外形尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 基本辅助Ⅰ加工M10的螺纹孔麻花钻，丝锥27290.48 1.60.287设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记更改文件号签字日期。
机械加工工艺过程卡片及工序卡片
职业技术师范学院机械加工工艺过程卡片产品型号HK-KIH201455 零件图号4059 资料编号227产品名称分度齿盘零件名称分度齿盘座共 1 页第 1 页材料牌号405514 毛坯种类45钢毛坯外形尺寸Φ250*60mm 每毛坯件数 1 每台件数工序号工名序称工序内容车间工段设备工艺装备工时准终单件1 粗铣两端面 1 立式铣床立式铣床、专用夹具2 粗精铣顶面、底面、内阶梯面、外阶梯端面 2 数控铣床数控铣床、专用夹具3 粗镗内环6-φ35通孔、10-M6均布孔、6-M6-7H均布孔 1 坐标镗床卧式镗床、专用夹具4 钻顶面2-φ8锥销孔 1 摇臂钻床摇臂钻床、专用夹具5 攻内外阶梯面10-M6均布孔、6-M6-7H均布孔、4-M6-7H孔螺纹 1 组合机床组合机床、专用夹具6 各锐边倒角 2 卧式车床普通车床、专用夹具8 清洗 3 清洗台自来水、专用防锈液9 检验 3 检验平台通用量具设计（日期）校对（日期）审核（日期）标准化（日期）2016/6/17 2016/6/25标记处数签字日期标记处数更改文件号签字日期职业技术师范学院机械加工工序卡片产品型号零件图号4059产品名称分度齿盘零件名称分度齿盘座共 1 页第 1 页车间工序号工序名称材料牌号1 01 粗铣毛坯上下端面45钢毛坯种类毛坯外形尺寸每毛坯可制件数每台件数45号钢Φ255*65mm 1 1设备名称设备型号设备编号同时加工件数立式铣床 1夹具编号夹具名称切削液普通夹具无工位器具编号工位器具名称工序工时(分) 准终单件125*0.02游标卡尺工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 粗铣顶面立式铣床、游标卡尺710 186 1 3 1 0.7 0.22 粗铣底面立式铣床、游标卡尺710 186 13 1 0.7 0.2 3设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）职业技术师范学院机械加工工序卡片产品型号零件图号4059产品名称分度齿盘零件名称分度齿盘座共 1 页第 2 页车间工序号工序名称材料牌号202粗精铣顶面、底面、内阶梯面HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数45号钢Φ255*59mm 1 1设备名称设备型号设备编号同时加工件数数控铣床CA6145 1 夹具编号夹具名称切削液气动自动定心卡盘无工位器具编号工位器具名称工序工时(分) 准终单件125*0.02游标卡尺工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 粗铣上端面外阶梯面数控铣床、12mm铣刀，游标卡尺560 132 0.3 33 1 0.7 0.22 半精铣上端面外阶梯面数控铣床、12mm铣刀，游标卡尺710 186 0.15 0.7 1 0.7 0.23 粗铣内阶梯面数控铣床、12mm铣刀，游标卡尺560 132 0.3 45 1 0.7 0.24 半精铣内阶梯面数控铣床、12mm铣刀，游标卡尺710 186 0.15 0.7 1 0.7 0.25 精铣底面φ42内孔数控铣床、12mm铣刀，游标卡尺810 210 0.05 45 1 0.7 0.26 粗铣下阶梯端面数控铣床、12mm铣刀，游标卡尺710 132 0.15 12 1 0.7 0.27 半精铣下阶梯端面数控铣床、12mm铣刀，游标卡尺810 186 0.05 0.7 1 0.7 0.28 半精铣φ48内孔数控铣床、12mm铣刀，游标卡尺810 186 0.05 0.2 1设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）职业技术师范学院机械加工工序卡片产品型号零件图号4059产品名称分度齿盘零件名称分度齿盘座共 1 页第 3 页车间工序号工序名称材料牌号203粗镗内环各通孔，螺纹孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数45号钢Φ248*57mm 1 1设备名称设备型号设备编号同时加工件数卧式镗床 1 夹具编号夹具名称切削液专业夹具无工位器具编号工位器具名称工序工时(分) 准终单件125*0.02游标卡尺工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 半精镗6-φ35环孔坐标镗床，专用夹具450 180 0.5 152 半精镗10-M6深12均布孔坐标镗床，专用夹具450 180 0.5 123 半精镗6-M6深12均布孔坐标镗床，专用夹具450 180 0.5 124 半精镗4-M6-7H深16均布孔坐标镗床，专用夹具450 180 0.5 165 半精镗2-φ8锥销孔坐标镗床，专用夹具450 180 0.5 5设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）产品名称分度齿盘零件名称分度齿盘座共 1 页第 4 页车间工序号工序名称材料牌号2 04 钻2-φ8锥销孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数45号钢Φ248*57mm 1 1设备名称设备型号设备编号同时加工件数摇臂钻床 1夹具编号夹具名称切削液专业夹具专业切削液工位器具编号工位器具名称工序工时(分) 准终单件125*0.02游标卡尺工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 钻顶面2-φ8锥销孔摇臂钻床，麻花钻400 118 1 5 1 0.6 0.3 2345设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）职业技术师范学院机械加工工序卡片产品型号零件图号4059产品名称分度齿盘零件名称分度齿盘座共 1 页第 4 页车间工序号工序名称材料牌号2 1 粗镗内环6-φ35通孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数45号钢Φ255*57mm 1 1设备名称设备型号设备编号同时加工件数摇臂钻床 1夹具编号夹具名称切削液专业夹具专业切削液工位器具编号工位器具名称工序工时(分) 准终单件125*0.02游标卡尺工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 10-M6均布孔攻螺纹摇臂钻床，麻花钻400 118 1 10 1 0.6 0.32 6-M6-7H均布孔攻螺纹摇臂钻床，麻花钻400 118 1 通孔3 4-M6-7H孔攻螺纹摇臂钻床，麻花钻400 118 1 1245设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）职业技术师范学院机械加工工序卡片产品型号零件图号4059产品名称分度齿盘零件名称分度齿盘座共 1 页第 5 页车间工序号工序名称材料牌号2 05 粗镗内环6-φ35通孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数45号钢 1设备名称同时加工件数1夹具编号夹具名称切削液专业夹具专业切削液工位器具编号工位器具名称工序工时(分) 准终单件125*0.02游标卡尺工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 10-M6均布孔攻螺纹摇臂钻床，麻花钻400 118 1 10 1 0.6 0.32 6-M6-7H均布孔攻螺纹摇臂钻床，麻花钻400 118 1 通孔3 4-M6-7H孔攻螺纹摇臂钻床，麻花钻400 118 1 1245设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）职业技术师范学院机械加工工序卡片产品型号零件图号4059产品名称分度齿盘零件名称分度齿盘座共 1 页第 6 页车间工序号工序名称材料牌号2 06 各锐边倒角HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数45号钢Φ248*57mm 1 1设备名称设备型号设备编号同时加工件数卧式车床 1夹具编号夹具名称切削液专业夹具无工位器具编号工位器具名称工序工时(分) 准终单件125*0.02游标卡尺工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 半精车各锐边卧式车床，专业夹具500 150 0.1 0.3 1 0.6 0.32 半精车φ42、φ48内孔锐边卧式车床，专业夹具500 180 0.2 1 1345设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）职业技术师范学院机械加工工序卡片产品型号零件图号4059产品名称分度齿盘零件名称分度齿盘座共 1 页第7 页车间工序号工序名称材料牌号2 07 清洗及检查零件HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数45号钢Φ248*57mm 1 1设备名称设备型号设备编号同时加工件数钳工工作台 1夹具编号夹具名称切削液专业夹具无工位器具编号工位器具名称工序工时(分) 准终单件125*0.02游标卡尺工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 清洗台专业清洗液2 钳工工作台游标卡尺，千分尺，各种仪表345设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）11。
机加工工艺卡片模板
九江学院
机械与材料工程学院
机械加工工艺过程卡片
零件图号
共 页
零件名称
第 页
材料牌号
毛坯种类
毛坯外形尺寸
每件毛坯可制件数
每台件数
工序号
工序内容
车间
工段
设备
工艺装备
工时
准终
单件
05
10
15
附录二机械加工工序卡片
九江学院
机械与材料工程学院
机械加工工序卡片
零件图号
共 页
零件名称
推动架
切削速度
/（m／min）
进给量/（mm／r）
背吃刀量1
铣φ16孔的端面
圆柱铣刀、游标卡尺
150
23.55
0.23mm/z
2.5mm
1
4.3min
第 页
（工序简图）
车间
工序号
工序名称
材料牌号
50
铣端面
HT200
毛坯种类
毛坯外形尺寸
每件毛坯可制件数
每台件数
铸件
173.5×73×50
1
设备名称
设备型号
设备编号
同时加工件数
卧式铣床
XA6132
夹具编号
夹具名称
切削液
专用铣夹具
工位器具编号
工位器具名
工序工时
准终
单件
工步号
工步内容
工艺装备
主轴转速
/（r／min）
机械加工工艺过程卡片及工序卡片
机械加工工艺过程卡片及工序卡片一、机械加工工艺过程卡片1.卡片概述2.卡片结构(1)标题：指明卡片的名称、版本和编号等信息。
(2)工件信息：包括工件名称、材料、尺寸和表面要求等信息。
(3)工序信息：列出每个工序的名称、加工方法、加工顺序和精度要求等信息。
(4)机床设备和工具信息：包括机床的型号、规格和相关的工具设备信息。
(5)加工参数：记录每个工序的加工参数，如切削速度、进给速度、切削深度等。
3.卡片填写与使用(1)填写：在填写机械加工工艺过程卡片时，需要准确和详细地记录每个工序的信息，并根据实际情况调整参数和要求。
(2)使用：机械加工工艺过程卡片应与工件一起交由操作工使用。
操作工根据卡片上的信息进行加工，并及时记录和反馈加工结果。
二、工序卡片1.卡片概述工序卡片是用于记录和指导每个工序操作的文件。
它通常包括加工步骤、刀具选择和刀具路径等信息，以确保工序的准确和高效。
2.卡片结构工序卡片通常由以下几个部分组成：(1)标题：指明卡片的名称、版本和编号等信息。
(2)工序信息：列出工序的名称、加工方法和顺序等信息。
(3)加工步骤：记录每个工序的具体加工步骤，如切削、钻孔、螺纹加工等。
(4)刀具选择：根据工序要求和工件特性，选择合适的刀具进行加工。
(5)刀具路径：指明刀具在工件上的移动轨迹和路径，以确保加工的准确和高效。
3.卡片填写与使用(1)填写：在填写工序卡片时，需要准确和详细地记录每个工序的信息，并根据实际情况进行刀具选择和路径规划。
(2)使用：工序卡片应与刀具一起交由操作工使用。
操作工根据卡片上的信息进行加工，并及时记录和反馈加工结果。
总结：机械加工工艺过程卡片及工序卡片是机械加工操作的重要工具，用于指导和记录每个工序的加工方法、参数和要求。
它们的填写和使用需要准确和详细，以确保加工的质量和效率。
同时，对于提高机械加工工艺的规范化和标准化也起到了积极的促进作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品型号
零(部)件图号
共一页
产品名称
零(部)件名称
阶梯轴
第一页
材料牌号
45#
毛坯种类
棒料
毛坯外形尺寸
Φ57×90
毛坯件数
1
每台
件数
1
备注
工序号
工序
名称
工序内容
车间
工段
加工设备
工艺装备
工时（min）
夹具名称
及型号
刀具名称
及型号
量具与检测
10
车
夹毛坯外圆一端：
①车端面
②钻中心孔
调头，夹毛坯外圆另一端：
铣床通用夹具
键槽铣刀
游标卡尺0-150
6
编制(日期)
审核(日期)
会签(日期)
标记
处数
更改文件号
签字
日期
表1阶梯轴单件小批量生产机械加工工艺过程卡片
表2阶梯轴中批量生产机械加工工艺过程卡片
机械加工工艺过程卡片
产品型号
零(部)件图号
共一页
产品名称
阶梯轴
零(部)件名称
阶梯轴
第一页
材料牌号
45#
毛坯种类
锻件
毛坯外形尺寸
毛坯件数
1
每台
件数
1
备注
工序号
工序
名称
工序内容
车间
工段
加工设备
工艺装备
工时（min）
夹具名称
及型号
道具名称
及型号
量具与检测
10
铣
①铣两端面
②钻中心孔
1
1
铣端面钻中心孔机床
专用铣夹具
端面铣刀
中心钻
专用卡规2.020车①车大外圆②倒角
③粗车小外圆
④精车小外圆
⑤车台阶面
⑥切槽
⑦倒角
1
1
普车C616
③车另一端面
④钻中心孔
1
1
CA6140
三爪卡盘
外圆车刀
中心钻
游标卡尺0-150
7
20
车
以两端中心孔定位：
①车大外圆
②倒角
调头，以两端中心孔定位：
③粗车小外圆(走刀三次)
④精车小外圆
⑤车台阶面
⑥切槽
⑦倒角
1
1
CA6140
三爪卡盘
外圆车刀
游标卡尺0-150
9
30
铣
①粗铣键槽
②精铣键槽
③去毛刺
④终检
1
2
X62
三爪卡盘
外圆车刀
专用卡规
2.6
30
铣
①粗铣键槽
②精铣键槽
1
1
铣键槽专用铣床
专用铣夹具
键槽铣刀
专用塞规
2.0
40
去毛刺
去毛刺，终检
1
1
钳工台
锉刀
0.5
编制(日期)
审核(日期)
会签(日期)
标记
处数
更改文件号
签字
日期
标记
阶梯轴零件图
