特征阻抗
特征阻抗反射系数
特征阻抗反射系数
摘要：
1.引言
2.特征阻抗的定义
3.反射系数的定义和计算方法
4.特征阻抗反射系数的应用
5.结论
正文：
1.引言
在电路理论中，特征阻抗反射系数是一个重要的参数，用于描述电磁波在传输线上的反射特性。
在实际应用中，特性阻抗反射系数被广泛应用于无线通信、微波技术以及射频电路设计等领域。
本文将对特性阻抗反射系数进行详细的介绍。
2.特征阻抗的定义
特征阻抗是指在特定频率下，传输线上电压和电流的比值。
在理想状态下，传输线的特征阻抗为恒定值，而在实际传输线上，特征阻抗可能会因为线路结构、材料等因素发生变化。
3.反射系数的定义和计算方法
反射系数是指电磁波在传输线上反射回来的波与入射波的比值。
其计算公式为：
反射系数（S11）= （Z1 - Z2）/ （Z1 + Z2）
其中，Z1 表示特性阻抗，Z2 表示负载阻抗。
4.特征阻抗反射系数的应用
特性阻抗反射系数在实际应用中具有重要意义。
通过测量反射系数，可以了解传输线上的反射情况，从而判断传输系统的性能。
此外，特性阻抗反射系数还可以用于微波器件的性能评估和优化，例如滤波器、匹配器等。
5.结论
特性阻抗反射系数是描述电磁波在传输线上反射特性的重要参数。
特征阻抗反射系数
特征阻抗是指传输线或电缆的特性阻抗，通常用Z0表示，单位为欧姆。
特征阻抗是指在传输线上传输信号时所遇到的阻抗，如果信号源与传输线的特征阻抗不匹配，就会导致信号反射和失真，影响信号质量。
反射系数是指在传输线上反射回来的信号与原始信号之比，通常用ρ表示。
反射系数可以用来衡量信号反射的程度，当反射系数为1时，表示所有的信号都被反射回来，没有被吸收；当反射系数为0时，表示所有信号都被完全吸收，不会发生反射。
在特征阻抗匹配的情况下，反射系数可以被最大限度地降低，从而使信号传输质量达到最优。
通常，特征阻抗匹配需要根据具体的传输线参数和信号源参数来确定，常用的匹配方法包括终端反射系数匹配、传输线匹配等。
在电子工程中，特征阻抗和反射系数是非常重要的概念，对于信号传输质量的优化和故障排除都有重要作用。
线路的特征阻抗和传播系数
线路的特征阻抗和传播系数线路是电力系统中不可或缺的组成部分，其特征阻抗和传播系数是线路设计和运行中的重要参数。
本文将从特征阻抗和传播系数两个方面进行阐述。
一、特征阻抗特征阻抗是指在电力系统中，线路上单位长度的电阻和电抗的比值。
它是描述线路电气特性的重要参数，对于线路的设计和运行具有重要意义。
在电力系统中，特征阻抗的大小与线路的电气特性密切相关。
一般来说，特征阻抗越大，线路的电气特性越好，其输电能力也越强。
因此，在线路设计中，需要根据实际情况选择合适的导线截面和线路结构，以达到最佳的特征阻抗。
此外，特征阻抗还与线路的电压损耗和电流损耗有关。
在线路运行中，特征阻抗的大小会影响线路的电压和电流分布，从而影响线路的输电效率和稳定性。
因此，在线路运行中，需要根据实际情况对特征阻抗进行调整，以保证线路的正常运行。
二、传播系数传播系数是指电磁波在线路中传播的速度与真空中传播速度的比值。
它是描述线路传输特性的重要参数，对于线路的设计和运行具有重要意义。
在电力系统中，传播系数的大小与线路的传输特性密切相关。
一般来说，传播系数越小，线路的传输特性越好，其传输能力也越强。
因此，在线路设计中，需要根据实际情况选择合适的导线材料和线路结构，以达到最佳的传播系数。
此外，传播系数还与线路的信号传输速度和传输距离有关。
在线路运行中，传播系数的大小会影响线路的信号传输速度和传输距离，从而影响线路的传输效率和稳定性。
因此，在线路运行中，需要根据实际情况对传播系数进行调整，以保证线路的正常传输。
综上所述，特征阻抗和传播系数是线路设计和运行中的重要参数，对于线路的电气特性和传输特性具有重要意义。
在线路设计和运行中，需要根据实际情况对特征阻抗和传播系数进行合理选择和调整，以保证线路的正常运行和传输。
特征阻抗公式
特征阻抗公式特征阻抗公式特征阻抗是电磁波在传播过程中的重要参量，它描述了电磁波在不同介质中传播时的阻抗匹配情况。
在电磁学和电路理论中，特征阻抗公式是一组用于计算特征阻抗的数学公式。
以下是一些常见的特征阻抗公式及其解释。
1. 自由空间中的特征阻抗公式自由空间是指真空中没有任何介质的区域。
在自由空间中，特征阻抗公式如下：Z0 = sqrt(μ0 / ε0)其中，Z0表示自由空间的特征阻抗，μ0表示真空的磁导率，ε0表示真空的介电常数。
这个公式的解释是，自由空间中电磁波的特征阻抗等于真空中的磁场特征阻抗和电场特征阻抗的乘积的平方根。
例如，假设真空的磁导率为μ0 = 4π×10^(-7) H/m，介电常数为ε0 = ×10^(-12) F/m，代入特征阻抗公式计算得到：Z0 = sqrt(4π×10^(-7) / ×10^(-12)) ≈ Ω因此，在自由空间中，电磁波的特征阻抗约等于Ω。
2. 平面导体波导中的特征阻抗公式平面导体波导是一种常见的电磁波传输介质，它由两个平行的导体板组成。
在平面导体波导中，特征阻抗公式如下：Z0 = sqrt(μ / ε)其中，Z0表示平面导体波导的特征阻抗，μ表示波导内介质的磁导率，ε表示波导内介质的介电常数。
这个公式的解释是，平面导体波导中电磁波的特征阻抗等于波导内介质的磁场特征阻抗和电场特征阻抗的乘积的平方根。
举例来说，假设平面导体波导的磁导率为μ = 4π×10^(-7)H/m，介电常数为ε = ×10^(-10) F/m，代入特征阻抗公式计算得到：Z0 = sqrt(4π×10^(-7) / ×10^(-10)) ≈ Ω因此，在平面导体波导中，电磁波的特征阻抗约等于Ω。
3. 同轴电缆中的特征阻抗公式同轴电缆是一种常见的电磁波传输介质，它由一个内导体环绕着一个外导体组成。
在同轴电缆中，特征阻抗公式如下：Z0 = sqrt(μ / ε) ln(b/a)其中，Z0表示同轴电缆的特征阻抗，μ表示同轴电缆内介质的磁导率，ε表示同轴电缆内介质的介电常数，b表示内导体的半径，a表示外导体的半径。
什么是特性阻抗？影响特性阻抗的因素有哪些？

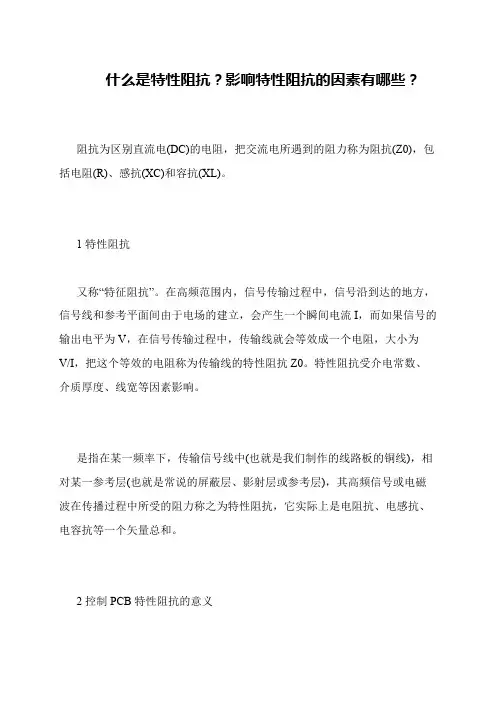

什么是特性阻抗？影响特性阻抗的因素有哪些？
阻抗为区别直流电(DC)的电阻，把交流电所遇到的阻力称为阻抗(Z0)，包括电阻(R)、感抗(XC)和容抗(XL)。
1特性阻抗
又称“特征阻抗”。
在高频范围内，信号传输过程中，信号沿到达的地方，信号线和参考平面间由于电场的建立，会产生一个瞬间电流I，而如果信号的输出电平为V，在信号传输过程中，传输线就会等效成一个电阻，大小为
V/I，把这个等效的电阻称为传输线的特性阻抗Z0。
特性阻抗受介电常数、介质厚度、线宽等因素影响。
是指在某一频率下，传输信号线中(也就是我们制作的线路板的铜线)，相对某一参考层(也就是常说的屏蔽层、影射层或参考层)，其高频信号或电磁波在传播过程中所受的阻力称之为特性阻抗，它实际上是电阻抗、电感抗、电容抗等一个矢量总和。
2控制PCB特性阻抗的意义。
一段特征阻抗

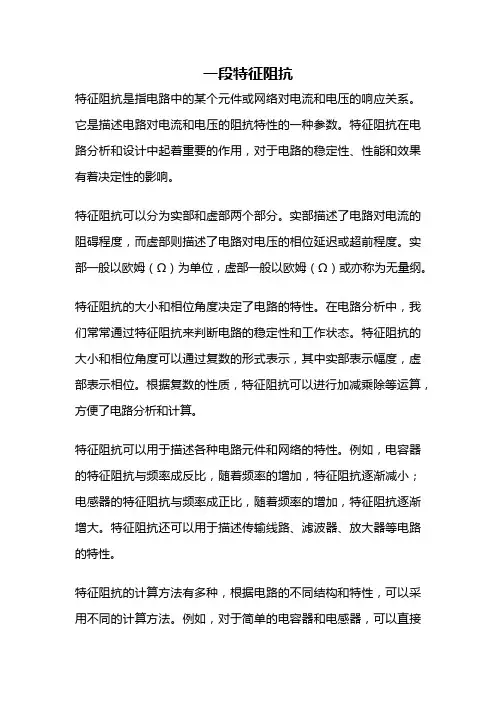

一段特征阻抗特征阻抗是指电路中的某个元件或网络对电流和电压的响应关系。
它是描述电路对电流和电压的阻抗特性的一种参数。
特征阻抗在电路分析和设计中起着重要的作用，对于电路的稳定性、性能和效果有着决定性的影响。
特征阻抗可以分为实部和虚部两个部分。
实部描述了电路对电流的阻碍程度，而虚部则描述了电路对电压的相位延迟或超前程度。
实部一般以欧姆（Ω）为单位，虚部一般以欧姆（Ω）或亦称为无量纲。
特征阻抗的大小和相位角度决定了电路的特性。
在电路分析中，我们常常通过特征阻抗来判断电路的稳定性和工作状态。
特征阻抗的大小和相位角度可以通过复数的形式表示，其中实部表示幅度，虚部表示相位。
根据复数的性质，特征阻抗可以进行加减乘除等运算，方便了电路分析和计算。
特征阻抗可以用于描述各种电路元件和网络的特性。
例如，电容器的特征阻抗与频率成反比，随着频率的增加，特征阻抗逐渐减小；电感器的特征阻抗与频率成正比，随着频率的增加，特征阻抗逐渐增大。
特征阻抗还可以用于描述传输线路、滤波器、放大器等电路的特性。
特征阻抗的计算方法有多种，根据电路的不同结构和特性，可以采用不同的计算方法。
例如，对于简单的电容器和电感器，可以直接使用基本电路分析方法计算特征阻抗；对于复杂的电路网络，可以采用电路分析软件进行仿真计算。
特征阻抗在电路设计和优化中起着重要的作用。
通过对特征阻抗的分析和计算，可以优化电路的性能和效果，提高电路的稳定性和可靠性。
特征阻抗的选择和调整可以根据电路需求进行优化，以达到设计目标。
特征阻抗是描述电路对电流和电压响应的一种参数。
它可以用于描述电路的稳定性、性能和效果。
特征阻抗的大小和相位角度决定了电路的特性，通过对特征阻抗的分析和计算，可以优化电路的设计和性能。
特征阻抗在电路分析和设计中具有重要的作用，对于电路的稳定性和性能有着决定性的影响。
特征阻抗公式
特征阻抗公式【导言】在电磁学领域，特征阻抗是一个非常重要的概念。
它用于描述传输线中的电磁波传播特性，是分析传输线性能的关键参数。
本文将介绍特征阻抗的定义、推导与应用，以期帮助读者更好地理解和应用这一概念。
【特征阻抗的定义与意义】特征阻抗，又称输入阻抗，是指在传输线上，入射波与反射波之间的比例关系。
它反映了传输线对电磁波的吸收和衰减能力，定义为单位长度上的电压与电流之比。
用数学公式表示为：Zc = V/I，其中Zc为特征阻抗，V为电压，I为电流。
【特征阻抗公式的推导】为了推导特征阻抗公式，我们先假设传输线两端的电压分别为V1和V2，电流分别为I1和I2。
根据欧姆定律，我们有：Z1 = V1/I1 （1）Z2 = V2/I2 （2）当传输线上存在反射波时，反射波电压与入射波电压之比等于反射波电流与入射波电流之比，即：V_ref = V1 + V2I_ref = I1 + I2根据反射波的定义，反射波电压与入射波电压之和等于入射波在传输线上的电压，即：V_inc = V1 + V2将（1）和（2）式代入上式，得到：Z1 + Z2 = (V1 + V2)/(I1 + I2)由于Z1和Z2分别表示传输线两端的阻抗，它们与特征阻抗Zc之间的关系为：Zc = Z1 + Z2于是，我们可以得到特征阻抗公式：Zc = (V1 + V2)/(I1 + I2)【特征阻抗公式的应用】特征阻抗公式在分析传输线性能时具有重要意义。
通过测量传输线两端的电压和电流，我们可以计算出特征阻抗，进而分析传输线的损耗、反射系数等性能参数。
此外，特征阻抗还可以用于设计匹配器、滤波器等射频电路，以实现最佳性能。
【结论】总之，特征阻抗是电磁学领域中一个重要的概念，掌握其定义、推导和应用对于分析和设计传输线及射频电路具有实用价值。
特征阻抗 波阻抗
特征阻抗波阻抗
特征阻抗和波阻抗都是与电磁波传输密切相关的参数，有助于帮助我
们理解电磁波在介质中传输的本质。
特征阻抗是指电磁波在介质中传输时，该介质所表现的电磁性能与真
空中的电磁性能相比的比例关系。
它是电磁波传输中一个常见的参数，也是得到其他各种参数的基础。
特征阻抗包括电磁波在介质中的电阻
抗和磁阻抗两个部分，分别与介质内部的电和磁场强度相关。
波阻抗是指电磁波在介质界面上传输时，该界面传递电磁波的方式与
真空中传递电磁波的方式相比的比例关系。
波阻抗是介质特征阻抗的
一种表现形式，是衡量电磁波在介质中传输的重要参数之一。
在电磁波传输领域，特征阻抗和波阻抗具有重要的应用价值。
例如，
在天线设计中，特征阻抗可以帮助我们计算电磁波在天线中的传输特性，从而实现优化天线的设计，提高天线性能；在光纤通讯中，波阻
抗可以帮助我们计算光纤接口的传递误差，从而改善光纤通讯的传输
质量。
总之，特征阻抗和波阻抗是电磁波传输中不可或缺的两个参数。
它们
帮助我们理解电磁波在介质中传输的基本原理，也在工程应用中发挥
着重要的作用。
对于电磁波传输领域的研究人员来说，深入掌握这两个参数的原理和应用是至关重要的。
连接器 特征阻抗 测试方法
连接器特征阻抗测试方法全文共四篇示例，供读者参考第一篇示例：连接器是电子设备中广泛应用的一种元件，它们的特征阻抗是连接器性能的一个重要指标。
特征阻抗是指在无限长的传输线上单位长度的电阻性能，是影响信号传输质量和稳定性的重要参数之一。
测量连接器的特征阻抗需要依靠特定的测试方法，下面我们就来介绍一下连接器特征阻抗的测试方法。
一、特征阻抗的定义和作用特征阻抗是指传输线上单位长度内的电阻性能，通常用Z0表示，是连接器本身的一个固有属性。
特征阻抗的大小直接影响到信号传输的速度和质量，对于高频信号的传输特别重要。
当连接器的特征阻抗与传输线的特征阻抗不匹配时，会出现信号波形失真和反射现象，影响信号传输的可靠性和稳定性。
二、特征阻抗的测量方法1、时域法时域法是比较直观和简单的连接器特征阻抗测试方法，主要通过测量连接器上的反射波来计算特征阻抗。
具体测试步骤如下：（1）连接测试仪器：在测试仪器上连接信号源和接收器，连接被测连接器。
（2）发射测试信号：向被测连接器中发送测试信号，记录输入信号波形。
（3）测量反射波：测量连接器上的反射波形，根据反射波和输入信号的差异计算特征阻抗。
时域法的优点是操作简单，可以直观地了解连接器的特征阻抗情况，但缺点是对测试环境的要求较高，影响测试结果的准确性。
2、频域法（2）设置频谱分析参数：设置频谱分析仪的参数，包括频率范围、分析带宽等。
（3）测量S参数：通过频谱分析仪测量连接器的S参数，根据S 参数计算出特征阻抗。
频域法的优点是测量精度高，适用于高频信号传输特性测试，但其缺点是需要较复杂的仪器和操作技术。
三、连接器特征阻抗测试的注意事项1、测试环境要求高：连接器特征阻抗测试需要在无反射环境中进行，测试仪器和连接线的质量及性能对测试结果有极大影响。
2、注意连接方式：连接方式的不同会影响测试结果，必须确保连接器与测试仪器之间的连接有效且稳定。
3、多次验证：为了确保测试结果准确可靠，建议进行多次测试，取平均值作为最终结果。
特征阻抗和传输阻抗
特征阻抗和传输阻抗
特征阻抗和传输阻抗是电路中两个重要的概念。
特征阻抗是指在传输线或电缆上，当信号在传输线上通过时所呈现的阻抗。
它是传输线本身的特性参数，通常用Z0表示。
特征阻抗是由传输线的物理结构和材料决定的，对于同一种传输线，其特征阻抗的数值是恒定的。
传输阻抗是指在传输线上传输信号时，信号源与线路之间的阻抗匹配情况。
传输阻抗可以通过改变传输线两端的负载来调整，以保证信号的最大能量传输。
例如，如果传输线的特征阻抗为
Z0，那么为了实现最大功率传输，传输线的负载阻抗应该与
Z0相等。
特征阻抗和传输阻抗之间的关系是，当负载阻抗等于传输线的特征阻抗时，传输线上的电压和电流能够完全传输，不会反射。
如果负载阻抗不等于特征阻抗，就会产生反射，导致信号的衰减和失真。
因此，为了保证信号的质量和可靠性，在设计电路时需要考虑特征阻抗和传输阻抗的匹配。
特征阻抗推导
特征阻抗推导
特征阻抗是指电磁波在介质或导体中传播时遇到的阻力。
在推导特征阻抗时，通常使用两种方法：波动法和微分法。
1. 波动法：通过考虑电磁波在传播过程中的波动性质，可以推导出特征阻抗。
具体步骤如下：
- 假设电磁波以速度v在介质中传播，其波长为λ。
- 在介质中选择一个面积为A的截面，通过该截面的电磁波功率为P。
- 根据能量守恒原理，电磁波功率P应与通过截面的能流密度有关，即P = v · A · S，其中S为能流密度。
- 特征阻抗Z为通过截面的电磁波功率和截面上电场强度E 之间的比值，即Z = P / (E^2 / 2μ) = 2μvS / E^2，其中μ为介质的磁导率。
- 由此可得到特征阻抗和能流密度之间的关系Z = 2μvS = E / H，其中E为电场强度，H为磁场强度。
2. 微分法：通过应用麦克斯韦方程组，可以推导出特征阻抗。
具体步骤如下：
- 根据麦克斯韦方程组，有旋度定律∇ × E = -∂B / ∂t和∇ × H = ∂D / ∂t，其中E为电场强度，B为磁感应强度，H为磁场强度，D为电位移矢量。
- 在无耗介质中，电场强度E和磁场强度H满足E = ZH，其中Z为特征阻抗。
- 将∇ × E和∇ × H展开，利用麦克斯韦方程组，可以将特征阻抗表示为Z = √(μ / ε)，其中μ为介质的磁导率，ε为介质的电容率。
以上是两种常用的推导特征阻抗的方法，具体推导过程可能根据不同情况和假设略有差异。
什么是特性阻抗
什么是特性阻抗,什么叫特性阻抗特征阻抗（也有人称特性阻抗），它是在甚高频、超高频范围内的概念，它不是直流电阻。
属于长线传输中的概念。
在信号的传输过程中，在信号沿到达的地方，信号线和参考平面（电源平面或地平面）之间由于电场的建立，就会产生一个瞬间的电流，如果传输线是各向同性的，那么只要信号在传输，就会始终存在一个电流I，而如果信号的输出电平为V，则在信号传输过程中（注意是传输过程中），传输线就会等效成一个电阻，大小为V/I，我们把这个等效的电阻称为传输线的特征阻抗（characteristic Impedance)Z。
要格外注意的是，这个特征阻抗是对交流（AC）信号而言的，对直流（DC）信号，传输线的电阻并不是Z，而是远小于这个值。
信号在传输的过程中，如果传输路径上的特征阻抗发生变化，信号就会在阻抗不连续的结点产生反射。
传输线的基本特性是特性阻抗和信号的传输延迟，在这里，我们主要讨论特性阻抗。
传输线是一个分布参数系统，它的每一段都具有分布电容、电感和电阻。
传输线的分布参数通常用单位长度的电感L和单位长度的电容C以及单位长度上的电阻、电导来表示，它们主要由传输线的几何结构和绝缘介质的特性所决定的。
分布的电容、电感和电阻是传输线本身固有的参数，给定某一种传输线，这些参数的值也就确定了，这些参数反映着传输线的内在因素，它们的存在决定着传输线的一系列重要特性。
一个传输线的微分线段可以用等效电路描述如下：传输线的等效电路是由无数个微分线段的等效电路串联而成，如下图所示：从传输线的等效电路可知，每一小段线的阻抗都是相等的。
传输线的特性阻抗就是微分线段的特性阻抗。
传输线可等效为：Z0 就是传输线的特性阻抗。
Z0描述了传输线的特性阻抗，但这是在无损耗条件下描述的，电阻上热损耗和介质损耗都被忽略了的，也就是直流电压变化和漏电引起的电压波形畸变都未考虑在内。
实际应用中，必须具体分析。
传输线分类当今的快速切换速度或高速时钟速率的PCB 迹线必须被视为传输线。
射频基础知识
射频基础知识第⼀部分射频基本概念第⼀章常⽤概念⼀、特性阻抗特征阻抗是微波传输线的固有特性，它等于模式电压与模式电流之⽐。
对于TEM波传输线，特征阻抗⼜等于单位长度分布电抗与导纳之⽐。
⽆耗传输线的特征阻抗为实数，有耗传输线的特征阻抗为复数。
在做射频PCB板设计时，⼀定要考虑匹配问题，考虑信号线的特征阻抗是否等于所连接前后级部件的阻抗。
当不相等时则会产⽣反射，造成失真和功率损失。
反射系数(此处指电压反射系数)可以由下式计算得出：z1⼆、驻波系数驻波系数式衡量负载匹配程度的⼀个指标，它在数值上等于：由反射系数的定义我们知道，反射系数的取值范围是0~1，⽽驻波系数的取值范围是1~正⽆穷⼤。
射频很多接⼝的驻波系数指标规定⼩于1.5。
三、信号的峰值功率解释：很多信号从时域观测并不是恒定包络，⽽是如下⾯图形所⽰。
峰值功率即是指以某种概率出现的尖峰的瞬态功率。
通常概率取为0.1%。
四、功率的dB表⽰射频信号的功率常⽤dBm、dBW表⽰，它与mW、W的换算关系如下：dBm=10logmWdBW=10logW例如信号功率为x W，利⽤dBm表⽰时其⼤⼩为五、噪声噪声是指在信号处理过程中遇到的⽆法确切预测的⼲扰信号（各类点频⼲扰不是算噪声）。
常见的噪声有来⾃外部的天电噪声，汽车的点⽕噪声，来⾃系统内部的热噪声，晶体管等在⼯作时产⽣的散粒噪声，信号与噪声的互调产物。
六、相位噪声相位噪声是⽤来衡量本振等单⾳信号频谱纯度的⼀个指标，在时域表现为信号过零点的抖动。
理想的单⾳信号，在频域应为⼀脉冲，⽽实际的单⾳总有⼀定的频谱宽度，如下页所⽰。
⼀般的本振信号可以认为是随机过程对单⾳调相的过程，因此信号所具有的边带信号被称为相位噪声。
相位噪声在频域的可以这样定量描述：偏离中⼼频率多少Hz处，单位带宽内的功率与总信号功率相⽐。
例如晶体的相位噪声可以这样描述：七、噪声系数噪声系数是⽤来衡量射频部件对⼩信号的处理能⼒，通常这样定义：单元输⼊信噪⽐除输出信噪⽐，如下图：对于线性单元，不会产⽣信号与噪声的互调产物及信号的失真，这时噪声系数可以⽤下式表⽰：Pno 表⽰输出噪声功率，Pni 表⽰输⼊噪声功率，G 为单元增益。
特征阻抗和终端阻抗分压_概述说明以及解释
特征阻抗和终端阻抗分压概述说明以及解释1. 引言1.1 概述特征阻抗和终端阻抗分压是电路中两个重要概念。
它们在电子学、电力系统等领域中都有广泛的应用，并对电路性能产生重要影响。
本文将对特征阻抗和终端阻抗分压进行具体的介绍，并探讨它们的应用场景和计算方法。
1.2 文章结构本文将按照以下结构展开对特征阻抗和终端阻抗分压的讨论。
首先，我们将给出对这两个概念进行清晰定义和解释。
然后，我们将详细说明它们的重要性以及在实际应用中的计算方法。
接着，我们将比较特征阻抗和终端阻抗分压的相关概念，并分析它们之间的区别与联系。
最后，我们将通过实际案例来探讨并展示这两个概念在不同情境下的应用效果。
1.3 目的本文旨在全面介绍特征阻抗和终端阻抗分压这两个概念，并深入探讨它们的定义、原理、计算方法以及实际应用场景。
通过对比分析，我们将展示它们的不同特点和优势，并预测它们在未来的应用前景。
最后，我们将提出进一步研究的建议，以推动这两个概念在电路领域的发展和创新。
以上是“1. 引言”部分的内容，在接下来的文章中，我们将详细阐述特征阻抗和终端阻抗分压，并探讨它们之间的区别和联系。
希望本文能够为读者提供丰富的知识和理解，以便更好地应用于实际问题中。
2. 特征阻抗2.1 定义和解释特征阻抗是指在电路中，传输线或波导的两个末端间所感知到的等效电阻值。
它可以看作是电路中信号传输所依赖的基本参数之一。
特征阻抗通常用符号Z0表示，单位为欧姆（Ω）。
特征阻抗与传输线的物理结构、材料特性和电信号频率有关。
对于均匀传输线而言，特征阻抗可以通过计算单位长度上的纵向电流和压力或横向电场和磁场之比得出。
对于不均匀传输线，如电缆等，在各个截面上的性质可能不同，因此需要采用适当方法进行计算。
2.2 特征阻抗的重要性特征阻抗在信号传输中起着重要作用。
首先，它能够告诉我们在给定特征阻抗下，信号将如何沿着传输线或波导进行反射和转移。
其次，根据接收器或发射器与传输线之间的匹配程度，我们可以选择合适的特征阻抗来最大限度地减少反射损耗，从而提高信号质量和系统性能。
特征阻抗
特征阻抗特征阻抗（Characteristic Impedance）也称为本征阻抗，它是高频电路，无线通信应用中的重要参数。
在高频信号传递的过程中，要实现所谓的阻抗匹配，那么就必须对特征阻抗足够了解。
I.量纲分析在前面的文章中我们看到利用量纲分析能够很方便地帮组我们理解一些物理量具体的物理意义。
同样为了方便我们由浅入深地理解特征阻抗的物理意义，先进行量纲分析。
在电路分析课程中我们已经知道容抗和感抗同电阻一样具有欧姆的量纲，即显然两者相乘，再开根号得到的物理量仍旧具有欧姆的量纲，即那么作这样的处理有什么物理意义呢？首先在最简单的LC谐振回路中，电磁能量为其中大写的V和I分别是谐振回路电容电压的振幅和电感电流的振幅。
显然有电压对应着电场，而电流对应着磁场。
因为电场的量纲为V/m，磁场的量纲为A/m。
这个从麦克斯韦方程也可以验证。
因为体电流密度J具有A/m2的量纲，对磁场取一次旋度，偏导的次数只有一次，因此磁场H具有A/m的量纲。
而电场，由麦克斯韦方程求它的量纲反而麻烦。
但是对于静电场，它是电势的梯度，因此电场有V/m的量纲。
再来看L和C的量纲，L的量纲为H（Henry亨利），C的量纲为F（Faraday法拉第）。
这让我们想到什么呢？磁导率μ和介电常数ε，它们的量纲分别为H/m和F/m。
这样就把“路”和“场”对应起来了。
当然还有另外一个参数，电导率σ，由J=σE知，电导率的量纲为S/m（Siemens per meter西门子每米），对应于电阻。
但是注意，对于集总参数电路没有特征阻抗的概念。
后面将揭示.II.传输线的特征阻抗前面的文章中讲到，均匀平面波在介质中传播，介质的特征阻抗为是电波的振幅比上磁波的振幅，故特征阻抗也称波阻抗（Wave Impedance），若波阻抗是复数，则说明两者的振动在时间上有相位差。
在自由空间中，电导率为0，特征阻抗变为一实数。
根据测得的真空中的介电常数和磁导率，可知自由空间的特征阻抗为120π欧姆，约为377欧姆。
特征阻抗 波阻抗
特征阻抗和波阻抗1. 引言特征阻抗和波阻抗是电磁学和电路理论中重要的概念，它们对于了解电磁波在各种介质中传播和传输的特性起着关键作用。
在本文中，我们将深入探讨特征阻抗和波阻抗的定义、计算方法以及它们在电磁学和电路中的应用。
通过对这两个概念的全面、详细的讨论，我们将更好地理解电磁波的本质和行为。
2. 特征阻抗的定义和计算2.1 特征阻抗的定义特征阻抗（Characteristic Impedance）是指一种介质或传输线路上的电磁波在单位长度内传输时所具有的阻抗特性。
它是电磁波在介质中传输时电场和磁场之间的比率。
2.2 特征阻抗的计算方法特征阻抗可以通过以下公式进行计算：Z0=√LC其中，Z0表示特征阻抗，L表示单位长度电感，C表示单位长度电容。
3. 波阻抗的定义和计算3.1 波阻抗的定义波阻抗（Wave Impedance）是指电磁波在介质中传播过程中电场和磁场的彼此关系所产生的阻抗特性。
它是电磁波的特性阻抗在传输线路中的分布情况。
3.2 波阻抗的计算方法波阻抗可以通过以下公式进行计算：Z=√R+jωL G+jωC其中，Z表示波阻抗，R表示电阻，L表示电感，G表示电导，C表示电容，ω表示角频率。
4. 特征阻抗和波阻抗的应用4.1 特征阻抗的应用特征阻抗在电磁学和电路中有着广泛的应用。
一些常见的应用包括：•传输线路设计：特征阻抗是设计传输线路时的关键参数。
通过合理选择特征阻抗，可以实现信号的最佳传输和匹配。
•滤波器设计：特征阻抗在滤波器设计中起到重要的作用。
通过选择合适的特征阻抗，可以实现对特定频率段的滤波效果。
4.2 波阻抗的应用波阻抗在电磁学和电路中也有着广泛的应用。
一些常见的应用包括：•阻抗匹配：波阻抗可以用于阻抗匹配，通过调整传输线路的波阻抗可以实现信号的最佳传输和匹配。
•天线设计：波阻抗在天线设计中非常重要。
通过合理选择波阻抗，可以实现最佳的辐射和接收性能。
5. 总结特征阻抗和波阻抗作为电磁学和电路理论中的重要概念，对于电磁波在介质中传播和传输的特性具有关键作用。
线路的特征阻抗和传播系数
线路的特征阻抗和传播系数线路的特征阻抗和传播系数是电磁场理论中重要的概念，它们在电路分析和电磁波传播中具有重要的应用价值。
特征阻抗和传播系数反映了电磁场在传输线上的特性和传播行为。
特征阻抗是指传输线上单位长度的电感和电容对电磁波的阻抗。
在传输线理论中，特征阻抗决定了电磁波在传输线上的传播速度和衰减情况。
特征阻抗的大小与传输线的参数有关，例如线路的电感、电容和电阻等。
在传输线理论中，特征阻抗通常用Z表示。
传输线的传播系数是指电磁波在传输线上的传播速度和衰减情况。
传播系数与特征阻抗有密切的关系，它包括传播常数和衰减常数两个方面。
传播常数表示电磁波在传输线上传播的速度，其实际上就是电磁波的相速度。
衰减常数表示电磁波在传输线上传播过程中的衰减程度，它与特征阻抗以及传输线的参数有关。
在实际应用中，特征阻抗和传播系数起着重要的作用。
首先，特征阻抗可以用于匹配电路的设计。
在信号传输过程中，为了避免信号的反射和功率的损耗，需要将信号源的输出阻抗与传输线的特征阻抗匹配。
通过合理选择特征阻抗，可以实现信号的最大功率传输。
传播系数可以用于分析电磁波在传输线上的传播过程。
传播系数的大小与特征阻抗、传输线的参数以及频率等因素有关。
通过分析传播系数，可以了解电磁波在传输线上的传播速度、衰减程度以及信号的相位变化等信息。
这对于电路分析和电磁波传播的研究具有重要意义。
特征阻抗和传播系数的计算通常采用电磁场理论中的传输线方程。
传输线方程是描述电磁波在传输线上传播的方程组，它由电磁场的麦克斯韦方程和电路的基尔霍夫定律等联立而成。
通过求解传输线方程，可以得到特征阻抗和传播系数的数值解。
特征阻抗和传播系数的数值解可以通过实验测量和仿真计算等方法得到。
实验测量是通过实际搭建传输线电路，利用电子仪器测量电磁波的传播情况。
仿真计算则是利用电磁场仿真软件，通过建立传输线模型和输入相应的参数，计算得到特征阻抗和传播系数的数值解。
线路的特征阻抗和传播系数是电磁场理论中重要的概念，它们在电路分析和电磁波传播中具有重要的应用价值。
波导的特征阻抗
波导的特征阻抗
嘿，朋友们！今天咱来聊聊波导的特征阻抗这个有意思的玩意儿。
你说这波导的特征阻抗，它就像是一条道路的宽窄规定一样。
你想啊，要是道路一会儿宽一会儿窄，那车开起来得多别扭啊！波导里的信号就跟车似的，特征阻抗要是不稳定，那信号传输不就乱套啦！
特征阻抗就好像是波导的一个脾气，它得稳定，信号才能顺顺溜溜地通过。
要是它总变来变去，那信号不得被折腾得晕头转向啊！这就好比你走路，路一会儿平一会儿坑坑洼洼，你走起来能舒服吗？
咱平时用的那些电子产品，里面都有波导。
这特征阻抗要是没弄好，那你的手机信号可能就时好时坏，电视画面说不定也会一闪一闪的。
这多闹心啊！
你再想想，要是波导的特征阻抗不一致，就像接力赛中交接棒不顺畅一样，那信息传递能快吗？能准确吗？肯定不行啊！所以说，研究和把握好波导的特征阻抗可太重要啦！
它可不是随随便便就能搞定的事儿。
得精心设计、仔细调试，就跟雕琢一件艺术品似的。
要是马虎一点，那后果可能不堪设想哦！
而且啊，这特征阻抗还和其他好多因素有关系呢！就像人在社会中会受到各种影响一样。
比如说波导的尺寸、形状，还有里面填充的介质啥的，都会影响到特征阻抗。
这多复杂啊！但咱可不能怕，得迎难而上，把它搞清楚弄明白。
你说要是没有对波导特征阻抗的深入研究和准确把握，咱现在能享受到这么便捷的通信和各种高科技产品吗？肯定不能啊！所以啊，可别小瞧了这看似不起眼的特征阻抗。
总之，波导的特征阻抗是个非常关键的东西，它关系到信号传输的质量和效率。
我们得重视它，好好研究它，让它为我们的生活带来更多的便利和精彩！。
pcb板特征阻抗
pcb板特征阻抗PCB板特征阻抗PCB板（Printed Circuit Board，印制电路板）是现代电子设备中必不可少的一部分。
它承载着电子器件之间的连接，而特征阻抗则是PCB板设计中一个重要的参数。
本文将详细介绍PCB板特征阻抗的概念、影响因素以及如何设计满足特定特征阻抗要求的PCB板。
一、特征阻抗的概念特征阻抗（Characteristic Impedance）是指在信号传输线上，单位长度内所存在的电阻和电抗的比值。
它是PCB板上信号传输的基本特性之一，直接影响着信号的传输速率、信号完整性以及抗干扰能力。
二、影响特征阻抗的因素1. PCB板材料：PCB板材料的介电常数以及介电损耗tangent delta 是影响特征阻抗的重要因素。
不同材料的特征阻抗范围也不同，常见的材料如FR-4、RF高频板材等都有其特定的特征阻抗范围。
2. PCB板层间结构：PCB板的层间结构（包括层数、堆叠方式等）也会对特征阻抗产生影响。
较高层数的PCB板往往会有较大的特征阻抗变化，因此在设计多层PCB板时需要特别注意。
3. 信号线距离：信号线与地线之间的距离也会对特征阻抗造成影响。
较小的信号线距离可以使特征阻抗变得更高，而较大的信号线距离则会使特征阻抗变得更低。
4. 信号线宽度：信号线宽度直接决定了信号线的阻抗值，较宽的信号线会使特征阻抗变得更低，而较窄的信号线则会使特征阻抗变得更高。
5. 环境温度：环境温度的变化也会对特征阻抗产生一定的影响。
温度的变化会导致PCB板材料的热胀冷缩，从而改变特征阻抗。
三、设计满足特定特征阻抗要求的PCB板要设计满足特定特征阻抗要求的PCB板，可以采取以下措施：1. 合理选择PCB板材料：根据特征阻抗要求选择合适的PCB板材料，不同材料的特征阻抗范围不同，需要根据具体情况进行选择。
2. 控制PCB板的层间结构：在设计多层PCB板时，需要控制好层间结构，避免因层数过多导致特征阻抗变化较大。
特征阻抗 阻抗匹配 共轭匹配原理详解
特征阻抗、阻抗匹配、共轭匹配讲解特征阻抗、阻抗匹配、共轭匹配定义及原理详解如下：1.特征阻抗特征阻抗，也称特性阻抗，是传输线理论中的重要概念。
特征阻抗推导过程见附录1，位置x为传输线的任意处，特征阻抗为位置x处入射波的入射电压和入射电流之比，即：-------------------------------------------------------------公式1.1在公式1.1中，特征阻抗只与传输线单位长度的寄生电阻R、寄生电感L、寄生电导G和寄生电容C有关系，而与位置x无关。
特征阻抗推导过程假设前提是传输线单位长度特性是一样的，且是无限长的。
特征阻抗是瞬时阻抗，是传输线位置为x处在没有反射的情况下瞬时电压和瞬时电流的比值。
而直流阻抗也可以理解为瞬时阻抗，只是其任何时候的瞬时电压和瞬时电流比值都是一样的，但是直流阻抗与传输线位置x是有关系的，位置x越靠近原点，阻抗越大。
若频率w很低，则公式1.1表示的特征阻抗可以等效为：-------------------------------------------------------------公式1.2如果有一根导线无限长，且可等效为无穷个单位长度的寄生电阻R和寄生电导串并的分布式，那求解的阻抗是不是同公式1.2呢？显然不是，电阻是有损耗的，长度越大，等效阻抗越大，损耗越大。
推导过程哪里出问题了？待补充。
若频率w很高,则公式1.1表示的特征阻抗可以等效为：-------------------------------------------------------------公式1.3若传输线可以照公式1.3这样等效，则称为无损传输线。
而特征阻抗概念是针对无损传输线而言，或者近似无损传输线，主要针对无损寄生参数(寄生电感和寄生电容)？万用表测量的是直流阻抗，而非交流阻抗，所以若用万用表测量一个特征阻抗为50ohm的导线，将会发现它是短路的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、50ohm特征阻抗终端电阻的应用场合：时钟，数据，地址线的终端串联，差分数据线终端并联等。
终端电阻示图B.终端电阻的作用：1、阻抗匹配，匹配信号源和传输线之间的阻抗，极少反射，避免振荡。
2、减少噪声，降低辐射，防止过冲。
在串联应用情况下，串联的终端电阻和信号线的分布电容以及后级电路的输入电容组成RC滤波器，消弱信号边沿的陡峭程度，防止过冲。
C.终端电阻取决于电缆的特性阻抗。
D.如果使用0805封装、1/10W的贴片电阻,但要防止尖峰脉冲的大电流对电阻的影响，加30PF的电容.E.有高频电路经验的人都知道阻抗匹配的重要性。
在数字电路中时钟、信号的数据传送速度快时，更需注意配线、电缆上的阻抗匹配。
高频电路、图像电路一般都用同轴电缆进行信号的传送，使用特性阻抗为Zo＝150Ω、75Ω的同轴电缆。
同轴电缆的特性阻抗Zo，由电缆的内部导体和外部屏蔽内径D及绝缘体的导电率er决定：另外，处理分布常数电路时，用相当于单位长的电感L和静电容量C的比率也能计算，如忽略损耗电阻，则图1是用于测定同轴电缆RG58A/U、长度5m的输入阻抗ZIN时的电路构成。
这里研究随着终端电阻RT的值，传送线路的阻抗如何变化。
图1 同轴传送线路的终端电阻构成只有当同轴电缆的特性阻抗Zo和终端阻抗FT的值相等时，即ZIN＝Zo＝RT称为阻抗匹配。
Zo≠RT时随着频率f，ZIN变化。
作为一个极端的例子，当RT＝0、RT＝∞时可理解其性质(阻抗以，λ/4为周期起伏波动)。
图2是RT＝50Ω(稍微波动的曲线)、75Ω、dOΩ时的输人阻抗特性。
当Zo≠RT时由于随着频率，特性阻抗会变化，所以传送的电缆的频率特上产生弯曲.二、怎样理解阻抗匹配？阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。
阻抗匹配分为低频和高频两种情况讨论。
我们先从直流电压源驱动一个负载入手。
由于实际的电压源，总是有内阻的（请参看输出阻抗一问），我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。
假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，负载电阻R越小，则输出电流越大。
负载R上的电压为：Uo=IR=U*[1+(r/R)]，可以看出，负载电阻R越大，则输出电压Uo越高。
再来计算一下电阻R消耗的功率为：P=I*I*R=[U/(R+r)]*[U/(R+r)]*R=U*U*R/(R*R+2*R*r+r*r)=U*U*R/[(R-r)*(R-r)+4*R*r]=U*U/{[(R-r)*(R-r)/R]+4*r}对于一个给定的信号源，其内阻r是固定的，而负载电阻R则是由我们来选择的。
注意式中[(R-r)*(R-r)/R]，当R=r时，[(R-r)*(R-r)/R]可取得最小值0，这时负载电阻R上可获得最大输出功率Pmax=U*U/(4*r)。
即，当负载电阻跟信号源内阻相等时，负载可获得最大输出功率，这就是我们常说的阻抗匹配之一。
对于纯电阻电路，此结论同样适用于低频电路及高频电路。
当交流电路中含有容性或感性阻抗时，结论有所改变，就是需要信号源与负载阻抗的的实部相等，虚部互为相反数，这叫做共厄匹配。
在低频电路中，我们一般不考虑传输线的匹配问题，只考虑信号源跟负载之间的情况，因为低频信号的波长相对于传输线来说很长，传输线可以看成是“短线”，反射可以不考虑（可以这么理解：因为线短，即使反射回来，跟原信号还是一样的）。
从以上分析我们可以得出结论：如果我们需要输出电流大，则选择小的负载R；如果我们需要输出电压大，则选择大的负载R；如果我们需要输出功率最大，则选择跟信号源内阻匹配的电阻R。
有时阻抗不匹配还有另外一层意思，例如一些仪器输出端是在特定的负载条件下设计的，如果负载条件改变了，则可能达不到原来的性能，这时我们也会叫做阻抗失配。
在高频电路中，我们还必须考虑反射的问题。
当信号的频率很高时，则信号的波长就很短，当波长短得跟传输线长度可以比拟时，反射信号叠加在原信号上将会改变原信号的形状。
如果传输线的特征阻抗跟负载阻抗不匹配（相等）时，在负载端就会产生反射。
为什么阻抗不匹配时会产生反射以及特征阻抗的求解方法，牵涉到二阶偏微分方程的求解，在这里我们不细说了，有兴趣的可参看电磁场与微波方面书籍中的传输线理论。
传输线的特征阻抗（也叫做特性阻抗）是由传输线的结构以及材料决定的，而与传输线的长度，以及信号的幅度、频率等均无关。
例如，常用的闭路电视同轴电缆特性阻抗为75欧，而一些射频设备上则常用特征阻抗为50欧的同轴电缆。
另外还有一种常见的传输线是特性阻抗为300欧的扁平平行线，这在农村使用的电视天线架上比较常见，用来做八木天线的馈线。
因为电视机的射频输入端输入阻抗为75欧，所以300欧的馈线将与其不能匹配。
实际中是如何解决这个问题的呢？不知道大家有没有留意到，电视机的附件中，有一个300欧到75欧的阻抗转换器（一个塑料包装的，一端有一个圆形的插头的那个东东，大概有两个大拇指那么大的）？它里面其实就是一个传输线变压器，将300欧的阻抗，变换成75欧的，这样就可以匹配起来了。
这里需要强调一点的是，特性阻抗跟我们通常理解的电阻不是一个概念，它与传输线的长度无关，也不能通过使用欧姆表来测量。
为了不产生反射，负载阻抗跟传输线的特征阻抗应该相等，这就是传输线的阻抗匹配。
如果阻抗不匹配会有什么不良后果呢？如果不匹配，则会形成反射，能量传递不过去，降低效率；会在传输线上形成驻波（简单的理解，就是有些地方信号强，有些地方信号弱），导致传输线的有效功率容量降低；功率发射不出去，甚至会损坏发射设备。
如果是电路板上的高速信号线与负载阻抗不匹配时，会产生震荡，辐射干扰等。
当阻抗不匹配时，有哪些办法让它匹配呢？第一，可以考虑使用变压器来做阻抗转换，就像上面所说的电视机中的那个例子那样。
第二，可以考虑使用串联/并联电容或电感的办法，这在调试射频电路时常使用。
第三，可以考虑使用串联/并联电阻的办法。
一些驱动器的阻抗比较低，可以串联一个合适的电阻来跟传输线匹配，例如高速信号线，有时会串联一个几十欧的电阻。
而一些接收器的输入阻抗则比较高，可以使用并联电阻的方法，来跟传输线匹配，例如，485总线接收器，常在数据线终端并联120欧的匹配电阻。
为了帮助大家理解阻抗不匹配时的反射问题，我来举两个例子：假设你在练习拳击——打沙包。
如果是一个重量合适的、硬度合适的沙包，你打上去会感觉很舒服。
但是，如果哪一天我把沙包做了手脚，例如，里面换成了铁沙，你还是用以前的力打上去，你的手可能就会受不了了——这就是负载过重的情况，会产生很大的反弹力。
相反，如果我把里面换成了很轻很轻的东西，你一出拳，则可能会扑空，手也可能会受不了——这就是负载过轻的情况。
另一个例子，不知道大家有没有过这样的经历：就是看不清楼梯时上/下楼梯，当你以为还有楼梯时，就会出现“负载不匹配”这样的感觉了。
当然，也许这样的例子不太恰当，但我们可以拿它来理解负载不匹配时的反射情况。
三、不同场合对输入输出阻抗的要求如果要求电源使用效率高，阻抗应该尽量小---此处的关键要求是耗电所做出的功。
如果要求发出功率高，如题----此处的关键是负载获得功率要尽量大。
如果是高频传输线，要求不能有反射，则线路阻抗（阻性）和终端阻抗相等（阻性）----此处的关键目标是不能有或尽量减少反射。
如果是放大器，往往要求不影响源---此时特别要求低输入电流（输入阻抗尽量大）四、实际中的阻抗匹配在高速的设计中，阻抗的匹配与否关系到信号的质量优劣。
阻抗匹配的技术可以说是丰富多样，但是在具体的系统中怎样才能比较合理的应用，需要衡量多个方面的因素。
例如我们在系统中设计中，很多采用的都是源段的串连匹配。
对于什么情况下需要匹配，采用什么方式的匹配，为什么采用这种方式。
例如：差分的匹配多数采用终端的匹配；时钟采用源段匹配；1、串联终端匹配串联终端匹配的理论出发点是在信号源端阻抗低于传输线特征阻抗的条件下，在信号的源端和传输线之间串接一个电阻R，使源端的输出阻抗与传输线的特征阻抗相匹配，抑制从负载端反射回来的信号发生再次反射. 串联终端匹配后的信号传输具有以下特点：A 由于串联匹配电阻的作用，驱动信号传播时以其幅度的50％向负载端传播；B 信号在负载端的反射系数接近＋1，因此反射信号的幅度接近原始信号幅度的50％。
C 反射信号与源端传播的信号叠加，使负载端接受到的信号与原始信号的幅度近似相同；D 负载端反射信号向源端传播，到达源端后被匹配电阻吸收；E 反射信号到达源端后，源端驱动电流降为0，直到下一次信号传输。
相对并联匹配来说，串联匹配不要求信号驱动器具有很大的电流驱动能力。
选择串联终端匹配电阻值的原则很简单，就是要求匹配电阻值与驱动器的输出阻抗之和与传输线的特征阻抗相等。
理想的信号驱动器的输出阻抗为零，实际的驱动器总是有比较小的输出阻抗，而且在信号的电平发生变化时，输出阻抗可能不同。
比如电源电压为＋4.5V的CMOS驱动器，在低电平时典型的输出阻抗为37Ω，在高电平时典型的输出阻抗为45Ω[4]；TTL驱动器和CMOS驱动一样，其输出阻抗会随信号的电平大小变化而变化。
因此，对TTL或CMOS电路来说，不可能有十分正确的匹配电阻，只能折中考虑。
链状拓扑结构的信号网路不适合使用串联终端匹配，所有的负载必须接到传输线的末端。
否则，接到传输线中间的负载接受到的波形就会象图3.2.5中C点的电压波形一样。
可以看出，有一段时间负载端信号幅度为原始信号幅度的一半。
显然这时候信号处在不定逻辑状态，信号的噪声容限很低。
串联匹配是最常用的终端匹配方法。
它的优点是功耗小，不会给驱动器带来额外的直流负载，也不会在信号和地之间引入额外的阻抗；而且只需要一个电阻元件。
2、并联终端匹配并联终端匹配的理论出发点是在信号源端阻抗很小的情况下，通过增加并联电阻使负载端输入阻抗与传输线的特征阻抗相匹配，达到消除负载端反射的目的。
实现形式分为单电阻和双电阻两种形式。
并联终端匹配后的信号传输具有以下特点：A 驱动信号近似以满幅度沿传输线传播；B 所有的反射都被匹配电阻吸收；C 负载端接受到的信号幅度与源端发送的信号幅度近似相同。
在实际的电路系统中，芯片的输入阻抗很高，因此对单电阻形式来说，负载端的并联电阻值必须与传输线的特征阻抗相近或相等。
假定传输线的特征阻抗为50Ω，则R值为50Ω。
如果信号的高电平为5V，则信号的静态电流将达到100mA。
由于典型的TTL或CMOS电路的驱动能力很小，这种单电阻的并联匹配方式很少出现在这些电路中。
双电阻形式的并联匹配，也被称作戴维南终端匹配，要求的电流驱动能力比单电阻形式小。
这是因为两电阻的并联值与传输线的特征阻抗相匹配，每个电阻都比传输线的特征阻抗大。
