安规电容

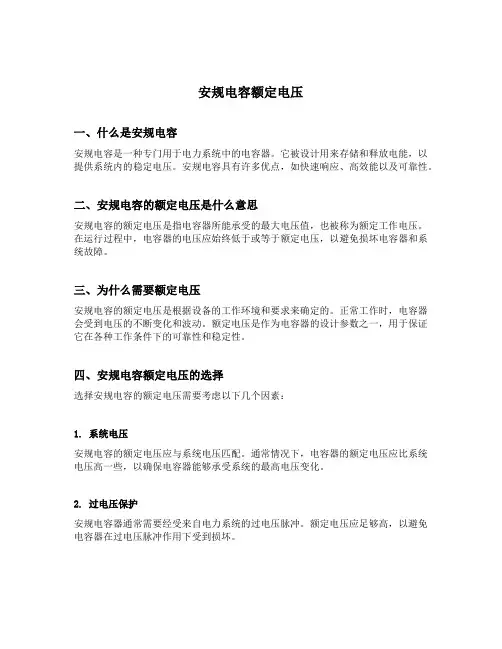

安规电容，采用IEC 标准，先进的生产技术和严谨的质量保证体系。

/c?word=%CA%B2%C3%B4%3B%CA%C7%3B%B0%B2%3B%B9%E6% 3B%B5%E7%C8%DD&url=http%3A//www%2Emculib%2Ecom/files/tmcu/tm3576%2Etxt&b=47& a=16&user=baidu根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y 电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差别在于: 1. X1耐高压大于2.5 kV, 小于等于4 kV, 2. X2耐高压小于等于2.5 kV, 3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差别在于: 1. Y1耐高压大于8 kV, 2. Y2耐高压大于5 kV, 3. Y3耐高压n/a 4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IE C664）X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘<150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X电容，就是跨接L-N线；Y电容就是N-G线。

在安规标准上有按脉冲电压分X1, X2,X3电容；按绝缘等级来分Y1,Y2,Y3来分。

（这些都不是按什么材质来分的，以后多学习。

）至于安规标准各个国家有一些差别，但额定电压无非就是250和400。

各大厂家做的安规电容就是要满足这个安规标准的需求，一个安规电容可以满足Y电容的要求，也有可以做成满足X电容要求。

所以就有的安规电容上标X1Y1,X1Y2...火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y。

由于火线与0线直接电容，受电压峰值的影响，避免短路，比较注重的参数就是耐压等级，在电容值上没有定限制值。

火线与地线直接电容要涉及到漏电安全的问题，因此它注重的参数就是绝缘等级，正如james bai所说的，太大的容值电容会在电源断电后对人对器件产生影响。

电容是板卡设计中必用的元件，其品质的好坏已经成为我们判断板卡质量的一个很重要的方面。

①电容的功能和表示方法。

由两个金属极，中间夹有绝缘介质构成。

电容的特性主要是隔直流通交流，因此多用于级间耦合、滤波、去耦、旁路及信号调谐。

电容在电路中用“C”加数字表示，比如C8，表示在电路中编号为8的电容。

②电容的分类。

电容按介质不同分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。

按极性分为：有极性电容和无极性电容。

按结构可分为：固定电容，可变电容，微调电容。

③电容的容量。

电容容量表示能贮存电能的大小。

电容对交流信号的阻碍作用称为容抗，容抗与交流信号的频率和电容量有关，容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)。

④电容的容量单位和耐压。

电容的基本单位是F（法），其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

由于单位F 的容量太大，所以我们看到的一般都是μF、nF、pF的单位。

换算关系：1F＝1000000μF，1μF=1000nF=1000000pF。

每一个电容都有它的耐压值，用V表示。

一般无极电容的标称耐压值比较高有：63V、100V、160 V、250V、400V、600V、1000V等。

有极电容的耐压相对比较低，一般标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

⑤电容的标注方法和容量误差。

电容的标注方法分为：直标法、色标法和数标法。

对于体积比较大的电容，多采用直标法。

如果是0. 005，表示0.005uF=5nF。

如果是5n，那就表示的是5nF。

数标法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是10的多少次方。

如：102表示10x10x10 PF=1000PF，203表示20x10x10x10 PF。

色标法，沿电容引线方向，用不同的颜色表示不同的数字，第一、二种环表示电容量，第三种颜色表示有效数字后零的个数（单位为pF）。

颜色代表的数值为：黑=0、棕=1、红=2、橙=3、黄=4、绿=5、蓝=6、紫=7、灰=8、白=9。

电容容量误差用符号F、G、J、K、L、M来表示，允许误差分别对应为±1%、±2%、±5%、±1 0%、±15%、±20%。

⑥电容的正负极区分和测量。

电容上面有标志的黑块为负极。

在PCB上电容位置上有两个半圆，涂颜色的半圆对应的引脚为负极。

也有用引脚长短来区别正负极长脚为正，短脚为负。

当我们不知道电容的正负极时，可以用万用表来测量。

电容两极之间的介质并不是绝对的绝缘体，它的电阻也不是无限大，而是一个有限的数值，一般在1000兆欧以上。

电容两极之间的电阻叫做绝缘电阻或漏电电阻。

只有电解电容的正极接电源正（电阻挡时的黑表笔），负端接电源负（电阻挡时的红表笔）时，电解电容的漏电流才小（漏电阻大）。

反之，则电解电容的漏电流增加（漏电阻减小）。

这样，我们先假定某极为“+”极，万用表选用R*100或R*1K挡，然后将假定的“+”极与万用表的黑表笔相接，另一电极与万用表的红表笔相接，记下表针停止的刻度（表针靠左阻值大），对于数字万用表来说可以直接读出读数。

然后将电容放电（两根引线碰一下），然后两只表笔对调，重新进行测量。

两次测量中，表针最后停留的位置靠左（或阻值大）的那次，黑表笔接的就是电解电容的正极。

⑦电容使用的一些经验及来四个误区。

一些经验：在电路中不能确定线路的极性时，建议使用无极电解电容。

通过电解电容的纹波电流不能超过其充许范围。

如超过了规定值，需选用耐大纹波电流的电容。

电容的工作电压不能超过其额定电压。

在进行电容的焊接的时候，电烙铁应与电容的塑料外壳保持一定的距离，以防止过热造成塑料套管破裂。

并且焊接时间不应超过10秒，焊接温度不应超过260摄氏度。

四个误区：●电容容量越大越好。

很多人在电容的替换中往往爱用大容量的电容。

我们知道虽然电容越大，为IC提供的电流补偿的能力越强。

且不说电容容量的增大带来的体积变大，增加成本的同时还影响空气流动和散热。

关键在于电容上存在寄生电感，电容放电回路会在某个频点上发生谐振。

在谐振点，电容的阻抗小。

因此放电回路的阻抗最小，补充能量的效果也最好。

但当频率超过谐振点时，放电回路的阻抗开始增加，电容提供电流能力便开始下降。

电容的容值越大，谐振频率越低，电容能有效补偿电流的频率范围也越小。

从保证电容提供高频电流的能力的角度来说，电容越大越好的观点是错误的，一般的电路设计中都有一个参考值的。

●同样容量的电容，并联越多的小电容越好，耐压值、耐温值、容值、ESR(等效电阻)等是电容的几个重要参数，对于ESR自然是越低越好。

E SR与电容的容量、频率、电压、温度等都有关系。

当电压固定时候，容量越大，ESR越低。

在板卡设计中采用多个小电容并连多是出与PCB空间的限制，这样有的人就认为，越多的并联小电阻，ESR越低，效果越好。

理论上是如此，但是要考虑到电容接脚焊点的阻抗，采用多个小电容并联，效果并不一定突出。

●ESR越低，效果越好。

结合我们上面的提高的供电电路来说，对于输入电容来说，输入电容的容量要大一点。

相对容量的要求，对ESR的要求可以适当的降低。

因为输入电容主要是耐压，其次是吸收MOSFET的开关脉冲。

对于输出电容来说，耐压的要求和容量可以适当的降低一点。

ESR的要求则高一点，因为这里要保证的是足够的电流通过量。

但这里要注意的是ESR并不是越低越好，低ESR电容会引起开关电路振荡。

而消振电路复杂同时会导致成本的增加。

板卡设计中，这里一般有一个参考值，此作为元件选用参数，避免消振电路而导致成本的增加。

●好电容代表着高品质。

“唯电容论”曾经盛极一时，一些厂商和媒体也刻意的把这个事情做成一个卖点。

在板卡设计中，电路设计水平是关键。

和有的厂商可以用两相供电做出比一些厂商采用四相供电更稳定的产品一样，一味的采用高价电容，不一定能做出好产品。

衡量一个产品，一定要全方位多角度的去考虑，切不可把电容的作用有意无意的夸大。
