化学锚栓拉拔力
化学锚栓拉拔力计算
航天三院三十三所导航楼幕墙及钢结构雨棚工程化学锚栓拉拔力确认北京建磊国际装饰工程股份有限公司2015年8月1一、荷载计算1、风荷载标准值计算Wk : 作用在幕墙上的风荷载标准值(kN/m 2) z : 计算高度25mμz : 25m 高处风压高度变化系数(按B 类区计算): (GB50009-2012 条文说明8.2.1) μz =1×(z 10)0.3=1.31638I10: 10米高名义湍流度,对应A 、B 、C 、D 类地面粗糙度,分别取0.12、0.14、0.23、0.39。
(GB50009-2012 条文说明8.4.6)βgz : 阵风系数 : (GB50009-2012 8.1.1-2) β gz = 1 + 2×g ×I 10×(z 10)(-α) (GB50009-2012 条文说明8.6.1)= 1 + 2×2.5×0.14×(2510)(-0.15)= 1.61011 μ sp1:局部正风压体型系数μ sn1:局部负风压体型系数,通过计算确定μ sz :建筑物表面正压区体型系数,按照(GB50009-2012 8.3.3)取1 μsf :建筑物表面负压区体型系数,按照(GB50009-2012 8.3.3-2)取-1对于封闭式建筑物,考虑内表面压力,按照(GB50009-2012 8.3.5)取-0.2或0.2 Av :立柱构件从属面积取6m 2Ah :横梁构件从属面积取1m 2μ sa :维护构件面板的局部体型系数 μs1z =μsz +0.2 =1.2 μs1f =μsf -0.2 =-1.2维护构件从属面积大于或等于25m 2的体型系数计算μs25z =μsz ×0.8+0.2 (GB50009-2012 8.3.4) =1μs25f =μsf ×0.8-0.2 (GB50009-2012 8.3.4) =-1对于直接承受荷载的面板而言,不需折减有 μ saz =1.2 μ saf =-1.2同样,取立柱面积对数线性插值计算得到 μ savz =μ sz +(μ sz ×0.8-μ sz )×log(Av )1.4+0.2=1+(0.8-1)×0.7781511.4+0.2=1.08884μ savf =μ sf +(μ sf ×0.8-μ sf )×log(A v )1.4-0.2=-1+((-0.8)-(-1))×0.7781511.4-0.2=-1.08884 按照以上计算得到 对于面板有: μsp1=1.2 μ sn1=-1.2 对于立柱有: μ svp1=1.08884 μ svn1=-1.08884 对于横梁有: μ shp1=1.2 μ shn1=-1.2面板正风压风荷载标准值计算如下Wkp =βgz ×μsp1×μz ×W0 (GB50009-2012 8.1.1-2)=1.61011×1.2×1.31638×0.45=1.14454 kN/m 2面板负风压风荷载标准值计算如下W kn =β gz ×μ sn1×μ z ×W0 (GB50009-2012 8.1.1-2) =1.61011×(-1.2)×1.31638×0.45=-1.14454 kN/m 2同样,立柱正风压风荷载标准值计算如下W kvp =β gz ×μ svp1×μ z ×W0 (GB50009-2012 8.1.1-2) =1.61011×1.08884×1.31638×0.45=1.03851 kN/m 2立柱负风压风荷载标准值计算如下W kvn =β gz ×μ svn1×μ z ×W0 (GB50009-2012 8.1.1-2) =-1.03851 kN/m 2同样,横梁正风压风荷载标准值计算如下W khp =β gz ×μ shp1×μ z ×W0 (GB50009-2012 8.1.1-2) =1.14454 kN/m 2横梁负风压风荷载标准值计算如下W khn =β gz ×μ shn1×μ z ×W0 (GB50009-2012 8.1.1-2) =-1.14454 kN/m 22、风荷载设计值计算W: 风荷载设计值: kN/m 2γw : 风荷载作用效应的分项系数:1.4按《玻璃幕墙工程技术规范》JGJ 102-2003 5.4.2条规定采用 面板风荷载作用计算Wp=γw ×Wkp=1.4×1.14454=1.60236kN/m 2Wn=γw ×Wkn=1.4×(-1.14454)=-1.60236kN/m 2立柱风荷载作用计算Wvp=γw ×Wkvp=1.4×1.03851=1.45392kN/m 2Wvn=γw ×Wkvn=1.4×(-1.03851)=-1.45392kN/m 2横梁风荷载作用计算Whp=γw ×Wkhp=1.4×1.14454=1.60236kN/m 2Whn=γw ×Wkhn=1.4×(-1.14454)=-1.60236kN/m 23、水平地震作用计算GAK: 面板平米重量取0.7kN/m 2αmax: 水平地震影响系数最大值:0.16qEk: 分布水平地震作用标准值(kN/m 2)qEk=βE×αmax×GAK (JGJ102-2003 5.3.4)=5×0.16×0.7=0.56kN/m2rE: 地震作用分项系数: 1.3qEA: 分布水平地震作用设计值(kN/m2)qEA=rE×qEk=1.3×0.56=0.728kN/m24、荷载组合计算幕墙承受的荷载作用组合计算,按照规范,考虑正风压、地震荷载组合: Szkp=Wkp=1.14454kN/m2Szp=Wkp×γw+qEk×γE×ψE=1.14454×1.4+0.56×1.3×0.5=1.96636kN/m2考虑负风压、地震荷载组合:Szkn=Wkn=-1.14454kN/m2Szn=Wkn×γw-qEk×γE×ψE=-1.14454×1.4-0.56×1.3×0.5=-1.96636kN/m2综合以上计算,取绝对值最大的荷载进行强度演算采用面板荷载组合标准值为1.14454kN/m2面板荷载组合设计值为1.96636kN/m2立柱承受风荷载标准值为1.03851kN/m2横梁承受风荷载标准值为1.14454kN/m2二、化学锚栓计算1、锚栓计算信息描述V: 剪力设计值:V=4290N水平剪力设计值Vh = 0NN: 法向力设计值:N=732.586Ne2: 锚栓中心与锚板平面距离: 215mmMy: 弯矩设计值(N.mm):My=V×e2=4290×215=922350N.mmT: 扭矩设计值(N.mm): 0N.mm锚栓直径: 12mm锚栓底板孔径: 13mm锚栓处混凝土开孔直径: 14mm 锚栓有效锚固深度: 120mm锚栓底部混凝土级别: 混凝土-C35 底部混凝土为开裂混凝土 底部混凝土基材厚度: 400mm 混凝土开裂及边缘配筋情况: 1锚栓锚固区混凝土配筋描述: 其它情况2、锚栓承受拉力计算锚栓布置示意图如下:1234705010050705505020050550300200化学锚栓布置示意图d :锚栓直径12mm df:锚栓底板孔径13mm在拉力和弯矩共同作用下,锚栓群有两种可能的受力形式。
m12化学锚栓拉拔试验值
m12化学锚栓拉拔试验值
(原创版)
目录
1.介绍 m12 化学锚栓拉拔试验值
2.m12 化学锚栓拉拔试验值的具体数值
3.m12 化学锚栓拉拔试验值的应用
4.m12 化学锚栓拉拔试验值的意义
正文
m12 化学锚栓是一种用于固定物体的锚栓,常用于建筑、桥梁、隧道等领域。
拉拔试验是测试 m12 化学锚栓抗拉强度的一种方法。
根据相关资料,m12 化学锚栓的拉拔试验值通常在 300-400 公斤左右。
这个数值是指在测试中,能够将 m12 化学锚栓从固定物体中拔出的最大力。
m12 化学锚栓拉拔试验值的应用主要体现在两个方面:一是在建筑、桥梁、隧道等领域中,用于检验 m12 化学锚栓的抗拉强度是否符合设计要求;二是在工程实践中,用于确定 m12 化学锚栓的使用范围和数量。
m12 化学锚栓拉拔试验值对于保证建筑物的安全至关重要。
如果 m12 化学锚栓的抗拉强度不达标,就可能导致建筑物结构不牢固,甚至发生坍塌等严重后果。
第1页共1页。
m30化学锚栓拉拔试验值
m30化学锚栓拉拔试验值M30化学锚栓拉拔试验值一、M30化学锚栓简介M30化学锚栓是一种尺寸为M30的化学固定装置,通常由螺杆、套管、胶粘剂等组成。
其主要作用是将钢筋、钢板等材料固定在混凝土结构中,以增强结构的稳定性和承载能力。
二、M30化学锚栓拉拔试验M30化学锚栓拉拔试验是评估其拉拔强度的重要方法。
试验过程中,首先将M30化学锚栓固定在混凝土板上,然后施加拉拔力,直至化学锚栓从混凝土中脱离。
试验结果以拉拔力值表示,单位为千牛顿(kN)。
三、M30化学锚栓拉拔试验值的意义M30化学锚栓拉拔试验值直接反映了化学锚栓的抗拉能力。
较高的拉拔试验值意味着该化学锚栓具有较强的抗拉性能,可以承受更大的荷载。
因此,在实际工程应用中,根据工程需求选择合适的M30化学锚栓拉拔试验值至关重要。
四、影响M30化学锚栓拉拔试验值的因素1. 混凝土强度:混凝土的强度直接影响化学锚栓的抗拉能力。
强度较高的混凝土可以提供更好的支撑力,使化学锚栓更难脱离。
2. 胶粘剂性能:胶粘剂是化学锚栓与混凝土之间的连接材料,其粘结强度直接影响了化学锚栓的拉拔性能。
合适的胶粘剂可以提高化学锚栓与混凝土的粘结强度,从而提高拉拔试验值。
3. 安装质量:M30化学锚栓的正确安装对拉拔试验值有着重要影响。
正确的安装操作可以确保化学锚栓与混凝土之间的紧密结合,提高拉拔试验值。
五、提高M30化学锚栓拉拔试验值的方法1. 选择合适的胶粘剂:根据工程需求选择胶粘剂,并确保其具有良好的粘结性能和耐久性。
2. 提高混凝土强度:采用高强度混凝土可以提高化学锚栓的拉拔试验值。
3. 注意安装质量:严格按照安装规范进行化学锚栓的安装,确保其与混凝土之间的紧密结合。
六、M30化学锚栓拉拔试验值的应用M30化学锚栓拉拔试验值广泛应用于建筑、桥梁、隧道等领域的工程设计和施工中。
根据实际需求选择合适的拉拔试验值,可以确保工程结构的牢固性和安全性。
M30化学锚栓拉拔试验值是衡量化学锚栓性能的重要指标。
m14化学锚栓拉拔值

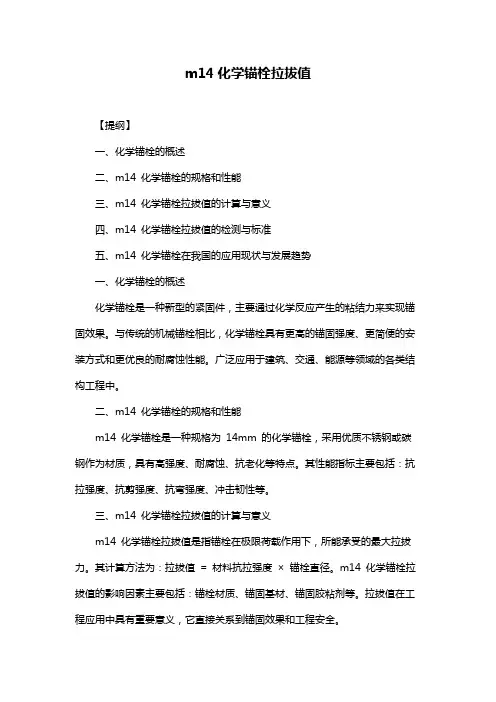

m14化学锚栓拉拔值【提纲】一、化学锚栓的概述二、m14 化学锚栓的规格和性能三、m14 化学锚栓拉拔值的计算与意义四、m14 化学锚栓拉拔值的检测与标准五、m14 化学锚栓在我国的应用现状与发展趋势一、化学锚栓的概述化学锚栓是一种新型的紧固件,主要通过化学反应产生的粘结力来实现锚固效果。
与传统的机械锚栓相比,化学锚栓具有更高的锚固强度、更简便的安装方式和更优良的耐腐蚀性能。
广泛应用于建筑、交通、能源等领域的各类结构工程中。
二、m14 化学锚栓的规格和性能m14 化学锚栓是一种规格为14mm 的化学锚栓,采用优质不锈钢或碳钢作为材质,具有高强度、耐腐蚀、抗老化等特点。
其性能指标主要包括:抗拉强度、抗剪强度、抗弯强度、冲击韧性等。
三、m14 化学锚栓拉拔值的计算与意义m14 化学锚栓拉拔值是指锚栓在极限荷载作用下,所能承受的最大拉拔力。
其计算方法为:拉拔值= 材料抗拉强度× 锚栓直径。
m14 化学锚栓拉拔值的影响因素主要包括:锚栓材质、锚固基材、锚固胶粘剂等。
拉拔值在工程应用中具有重要意义,它直接关系到锚固效果和工程安全。
四、m14 化学锚栓拉拔值的检测与标准m14 化学锚栓拉拔值的检测方法主要包括:静态拉伸试验、动态冲击试验等。
我国对m14 化学锚栓拉拔值有明确的国家标准和行业标准,以确保其在工程中的安全可靠。
m14 化学锚栓拉拔值检测的重要性在于,它可以为工程设计和施工提供可靠的技术依据,保证工程质量。
五、m14 化学锚栓在我国的应用现状与发展趋势m14 化学锚栓在我国的应用现状良好,广泛应用于各类建筑、桥梁、隧道、轨道等工程中。
随着我国基础设施建设的不断推进,m14 化学锚栓的市场需求将持续增长。
化学锚栓拉拔力
化学锚栓拉拔力学锚栓,一、基本参数工程所在地:青岛市幕墙计算标高:15.33 m 玻璃设计分格:B×H=1549×2000 mm B:玻璃宽度H:玻璃高度设计地震烈度:7度地面粗糙度类别:A类二、荷载计算1、风荷载标准值W K:作用在幕墙上的风荷载标准值(KN/m2)βgz:瞬时风压的阵风系数,取1.60μs:风荷载体型系数,取1.2μz:风荷载高度变化系数,取1.527青岛市地区风压W0=0.6 KN/m (按50年一遇)W k=βgzμsμz W0=1.60×1.2×1.527×0.60=1.76 KN/m2>1.0 KN/m2取W K=1.76 KN/m22、风荷载设计值W :风荷载设计值 (KN/m 2)r w :风荷载作用效应的分项系数,取1.4W=r w ×W k=1.4×1.76=2.46 KN/m 23、玻璃幕墙构件重量荷载G AK :玻璃幕墙构件自重标准值,取0.50 KN/m 2G A :玻璃幕墙构件自重设计值G A =1.2×G AK =1.2×0.50=0.60 KN/m 24、地震作用q EK :垂直于幕墙平面的分布水平地震作用标准值 (KN/m 2)q E :垂直于幕墙平面的分布水平地震作用设计值 (KN/m 2)βE :动力放大系数,取5.0αmax :水平地震影响系数最大值,取0.08G AK :幕墙构件(包括玻璃和接头)的重量标准值,取0.50 KN/m 2q EK =AK max E G ?α?β=5.0×0.08×0.50=0.20KN/m 2q E =γE ×q EK=1.3×0.20=0.26 KN/m 25、荷载组合风荷载和地震荷载的水平分布作用标准值q K =ψW ·q WK +ψE ·q EK=1.0×1.76+0.5×0.20=1.86 KN/m 2风荷载和地震荷载的水平分布作用设计值q=ψW ·γW ·q WK +ψE ·γE ·q EK=1.0×1.4×1.76+0.5×1.3×0.20=2.59 KN/m 2 第二章、化学锚栓强度计算一、部位要素该处最大计算标高按15.33 m 计,受到由水平风荷载和地震荷载作用效应的组合荷载设计值为2.59 KN/m ,桁架的分格宽度为1549 mm 。
m12化学锚栓拉拔试验值
m12化学锚栓拉拔试验值
(最新版)

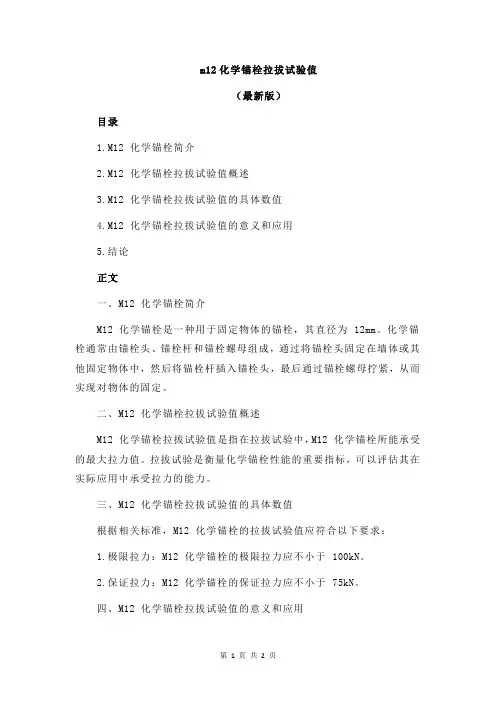

目录
1.M12 化学锚栓简介
2.M12 化学锚栓拉拔试验值概述
3.M12 化学锚栓拉拔试验值的具体数值
4.M12 化学锚栓拉拔试验值的意义和应用
5.结论
正文
一、M12 化学锚栓简介
M12 化学锚栓是一种用于固定物体的锚栓,其直径为 12mm。
化学锚栓通常由锚栓头、锚栓杆和锚栓螺母组成,通过将锚栓头固定在墙体或其他固定物体中,然后将锚栓杆插入锚栓头,最后通过锚栓螺母拧紧,从而实现对物体的固定。
二、M12 化学锚栓拉拔试验值概述
M12 化学锚栓拉拔试验值是指在拉拔试验中,M12 化学锚栓所能承受的最大拉力值。
拉拔试验是衡量化学锚栓性能的重要指标,可以评估其在实际应用中承受拉力的能力。
三、M12 化学锚栓拉拔试验值的具体数值
根据相关标准,M12 化学锚栓的拉拔试验值应符合以下要求:
1.极限拉力:M12 化学锚栓的极限拉力应不小于 100kN。
2.保证拉力:M12 化学锚栓的保证拉力应不小于 75kN。
四、M12 化学锚栓拉拔试验值的意义和应用
M12 化学锚栓拉拔试验值对于评估其质量和性能具有重要意义。
在实际工程中,可以根据拉拔试验值选择合适的化学锚栓,以确保固定物体的稳定性和安全性。
此外,拉拔试验值还可以为施工提供参考,帮助施工人员正确安装和使用化学锚栓。
五、结论
M12 化学锚栓拉拔试验值是衡量其质量和性能的重要指标,应符合相关标准要求。
化学锚栓拉拔力
学锚栓,一、基本参数工程所在地:青岛市幕墙计算标高:15.33 m 玻璃设计分格:B×H=1549×2000 mmB:玻璃宽度H:玻璃高度设计地震烈度:7度地面粗糙度类别:A类二、荷载计算1、风荷载标准值W K:作用在幕墙上的风荷载标准值(KN/m2)βgz:瞬时风压的阵风系数,取1.60μs:风荷载体型系数,取1.2μz:风荷载高度变化系数,取1.527青岛市地区风压W0=0.6 KN/m (按50年一遇)W k=βgzμsμz W0=1.60×1.2×1.527×0.60=1.76 KN/m2>1.0 KN/m2取W K=1.76 KN/m22、风荷载设计值W :风荷载设计值 (KN/m 2)r w :风荷载作用效应的分项系数,取1.4W=r w ×W k=1.4×1.76=2.46 KN/m 23、玻璃幕墙构件重量荷载G AK :玻璃幕墙构件自重标准值,取0.50 KN/m 2G A :玻璃幕墙构件自重设计值G A =1.2×G AK =1.2×0.50=0.60 KN/m 24、地震作用q EK :垂直于幕墙平面的分布水平地震作用标准值 (KN/m 2)q E :垂直于幕墙平面的分布水平地震作用设计值 (KN/m 2)βE :动力放大系数,取5.0αmax :水平地震影响系数最大值,取0.08G AK :幕墙构件(包括玻璃和接头)的重量标准值,取0.50 KN/m 2q EK =AK max E G ⨯α⨯β=5.0×0.08×0.50=0.20KN/m 2q E =γE ×q EK=1.3×0.20=0.26 KN/m 25、荷载组合风荷载和地震荷载的水平分布作用标准值q K =ψW ·q WK +ψE ·q EK=1.0×1.76+0.5×0.20=1.86 KN/m 2风荷载和地震荷载的水平分布作用设计值q=ψW ·γW ·q WK +ψE ·γE ·q EK=1.0×1.4×1.76+0.5×1.3×0.20=2.59 KN/m 2 第二章、化学锚栓强度计算一、部位要素该处最大计算标高按15.33 m 计,受到由水平风荷载和地震荷载作用效应的组合荷载设计值为2.59 KN/m ,桁架的分格宽度为1549 mm 。
化学锚栓拉拔试验
化学锚栓拉拔试验一、前言锚栓是现代建筑、岩土工程领域中广泛采用的一种地下工程支护形式。
作为锚固体与锚固基体之间的连接件,锚栓具有较好的受力性能和使用寿命,是保证地下工程安全和有效运行的重要组成部分。
然而,锚栓的质量和性能对工程安全和稳定性具有至关重要的作用。
化学锚栓是一种常用的地下工程支护材料,通过先预埋锚具,再注入高强度化学胶浆将锚栓和岩体、混凝土等基础材料牢固地连接起来,以增强其受力和稳定性。
本文针对化学锚栓的性能进行了较为详细的测试和分析,为工程实践提供了一定的参考和借鉴意义。
二、化学锚栓的拉拔测试方法化学锚栓的拉拔试验是一种测试化学锚栓受力、性能及材料牢固程度的有效手段。
拉拔试验可通过仪器测量锚栓在拉拔力作用下的变形和拉拔强度,反映出锚栓和地基材料的受力及相关性能参数。
常用的化学锚栓拉拔试验方法有以下几种:1. 外锥形试验法该方法需要将金属锚套插入锚具内,通过预先植入具有相应适配尺寸和锚纹的锚眼内,再注入化学胶浆,等胶浆凝固后可以开始拉拔试验,最大拉力即为化学锚栓的拉拔强度。
2. 内锥形试验法与外锥形试验法类似,内锥形试验法也需要通过植入锚具的内部锚眼内进行拉拔试验,不同的是,内锥形试验法需要在化学胶浆固化之前预留一定的孔隙空间,使试验进程更加简便和可控,同时大大减少了胶浆渗透的时间。
3. 直角钻孔试验法该方法需要使用直角电钻进行试验,通过钻孔方式将化学锚栓固定在基体内部,在拉拔力作用下测量化学锚栓的最大承载力。
该方法具有操作简单、试验成本低廉、易于掌握和掌握的优点。
4. 掏槽试验法该方法需要在混凝土基体内通过掏槽方式开辟出锚体的位置,再注入化学胶浆,经过一定时间后拉拔化学锚栓以测定其抗拉、压缩等性能参数。
该方法主要应用于混凝土墙体、地下盖板等基体内部空间较小的的位置,试验结果具备较高可靠性和直观性。
三、化学锚栓拉拔试验的结果分析1. 强度参数的测试在进行化学锚栓拉拔试验时,最常测试的参数为其最大拉拔强度。
m14化学锚栓拉拔值
m14化学锚栓拉拔值摘要:一、化学锚栓概述二、化学锚栓的拉拔值概念及重要性三、m14化学锚栓拉拔值的计算与分析四、影响m14化学锚栓拉拔值的因素五、提高m14化学锚栓拉拔值的方法六、总结与建议正文:一、化学锚栓概述化学锚栓是一种通过化学反应将锚栓与混凝土结构牢固粘结的锚栓。
在我国建筑行业中,化学锚栓被广泛应用于各种建筑物的加固、维修和新建工程。
二、化学锚栓的拉拔值概念及重要性拉拔值是指锚栓在承受拉力作用时的最大承载能力。
它是衡量化学锚栓性能的重要指标,直接影响到锚栓的使用效果和安全性。
三、m14化学锚栓拉拔值的计算与分析m14化学锚栓拉拔值的计算公式为:拉拔值(N)=锚栓面积(mm)×材料抗拉强度(MPa)。
在实际工程中,根据设计要求、混凝土强度等级和现场试验数据,可以计算出m14化学锚栓的拉拔值。
四、影响m14化学锚栓拉拔值的因素影响m14化学锚栓拉拔值的因素主要有:混凝土强度、锚栓材料、锚栓长度、锚栓直径、粘结剂性能等。
在进行锚栓选型和设计时,需综合考虑这些因素,以确保锚栓的拉拔值满足使用要求。
五、提高m14化学锚栓拉拔值的方法1.选用高强度、高性能的锚栓材料;2.合理设计锚栓长度和直径,以提高锚栓的抗拉承载力;3.选用优质粘结剂,提高锚栓与混凝土的粘结性能;4.严格施工工艺,确保锚栓安装质量。
六、总结与建议m14化学锚栓拉拔值是衡量其性能和使用效果的重要指标。
在设计和选用m14化学锚栓时,应充分考虑影响拉拔值的各种因素,并通过合理选材、优化设计和严格施工等方法,提高锚栓的拉拔值和使用安全性。
m24化学螺栓设计拉拔值
m24化学螺栓设计拉拔值【实用版】目录1.M24 化学螺栓概述2.M24 化学螺栓的拉拔值3.M24 化学螺栓的设计要点4.M24 化学螺栓的应用领域正文一、M24 化学螺栓概述M24 化学螺栓,又称为 M24 化学锚栓,是一种用于固定物体的螺纹形锚栓。
它的主要特点是通过化学粘接剂将螺栓固定在混凝土中,从而实现对物体的稳固连接。
这种螺栓具有安装简便、承载力强、可靠性高等优点,广泛应用于建筑、桥梁、机械设备等领域。
二、M24 化学螺栓的拉拔值M24 化学螺栓的拉拔值是指该型号螺栓在拉伸状态下所能承受的最大拉力。
根据相关标准规定,M24 化学螺栓的拉拔值应满足以下要求:1.标准值:M24 化学螺栓的拉拔值标准值为 240kN。
2.极限值:M24 化学螺栓的拉拔值极限值应不小于标准值的 1.1 倍,即 264kN。
三、M24 化学螺栓的设计要点在设计 M24 化学螺栓时,需要考虑以下几个方面:1.确定螺栓的材料:M24 化学螺栓通常采用高强度钢、不锈钢等材料制成,以满足不同环境的使用要求。
2.选择合适的粘接剂:粘接剂的性能直接影响到 M24 化学螺栓的承载力和使用寿命。
因此,应根据具体应用场景选择性能优良的粘接剂。
3.确定螺栓的长度:螺栓的长度要根据被固定物体的厚度以及设计要求来确定,以保证拉拔值满足使用要求。
4.预先计算拉拔力:在设计过程中,需要根据被固定物体的重量、使用环境等因素预先计算出所需的拉拔力,以确保 M24 化学螺栓能够满足使用要求。
四、M24 化学螺栓的应用领域M24 化学螺栓广泛应用于以下领域:1.建筑工程:用于固定钢筋、钢板等构件,以提高建筑物的整体稳定性。
2.桥梁工程:用于连接桥梁的梁体和桥墩,以保证桥梁的稳定性和安全性。
3.机械设备:用于固定机械设备的零部件,以提高设备的运行稳定性和安全性。
m14化学锚栓拉拔值
m14化学锚栓拉拔值摘要:一、化学锚栓的概述二、m14化学锚栓的规格和性能三、m14化学锚栓拉拔值的测定方法四、m14化学锚栓拉拔值的影响因素五、m14化学锚栓拉拔值的标准与要求六、提高m14化学锚栓拉拔值的措施正文:化学锚栓是一种新型的锚固产品,广泛应用于建筑、桥梁、隧道等工程中。
其中,m14化学锚栓因其优良的性能和广泛的应用而受到关注。
本文将围绕m14化学锚栓的拉拔值展开讨论,分析其影响因素、测定方法以及如何提高其拉拔值。
首先,化学锚栓是一种通过化学反应产生的膨胀力来锚固的螺栓,其具有安装简便、施工速度快、承载力高、抗震性能好等优点。
m14化学锚栓的尺寸规格为直径14mm,适用于各种工程需求。
其材质主要为高强度合金钢,具有良好的抗拉强度和抗腐蚀性能。
其次,m14化学锚栓拉拔值的测定方法主要包括拉拔试验。
拉拔试验是通过在锚栓上施加拉力,直至锚栓断裂,从而得到其拉拔值。
拉拔试验的设备与材料包括拉拔试验机、m14化学锚栓、夹具等。
操作步骤包括安装试样、施加拉力、记录断裂时的拉力等。
试验结果需进行数据分析,如计算锚栓的极限抗拉强度、弹性模量等。
影响m14化学锚栓拉拔值的因素主要包括锚栓材质、锚固件的形状和尺寸、锚固面的质量以及施工工艺。
选择合适的锚栓材质是提高拉拔值的关键,应选择高强度、耐腐蚀的合金钢。
优化锚固件的形状和尺寸可以提高其抗拉性能。
提高锚固面的质量可以降低锚栓在使用过程中的摩擦损失。
改进施工工艺可以提高锚栓的安装质量。
关于m14化学锚栓拉拔值的标准与要求,我国相关标准如GB/T 14370-2015《混凝土结构用锚固件》等对锚栓的拉拔性能有明确的规定。
此外,国际标准如ISO 15931-1:2017《混凝土锚固件-第1部分:化学锚栓》也对锚栓的拉拔值提出了要求。
在实际工程中,应根据设计要求、工程环境和施工条件等因素,合理选择和配置锚栓,确保其拉拔值满足设计要求。
提高m14化学锚栓拉拔值的措施包括选择合适的锚栓材质、优化锚固件的形状和尺寸、提高锚固面的质量以及改进施工工艺。
化学锚栓拉拔比例
化学锚栓拉拔比例化学锚栓是一种由乙烯基树脂为主体原料的高强度锚栓,也被称为化学药栓。
它是继膨胀锚栓之后出现的一种新型锚栓,通过特制的化学粘接剂,将螺杆胶结固定于砼基材钻孔中,以实现对固定件锚固的复合件。
化学锚栓由化学药剂与金属杆体组成,是一种新型的紧固材料。
它可用于各种幕墙、大理石干挂施工中的后加埋件安装,也可用于设备安装,公路、桥梁护栏安装;建筑物加固改造等场合。
由于其玻璃管内装着的化学试剂易燃易爆,所以厂家必须经过国家有关部门的批准才能生产,整个生产过程需要有严密的安全措施,并必须使用和工作人员完全隔离的流水线。
化学锚栓的特点包括耐酸碱、耐低温、耐老化、耐热性能良好,常温下无蠕变;耐水渍,在潮湿环境中长期负荷稳定;抗焊性、阻燃性能良好、抗震性能良好;锚固力强,形同预埋;无膨胀应力,边距间距小;安装快捷,凝固迅速,节省施工时间;玻璃管包装利于目测管剂质量;玻璃管粉碎后充当细骨料,粘接充分等。
在安装过程中,需要保证螺栓表面洁净、干燥、无油污,同时确认玻璃管锚固包无外观破损、药剂凝固等异常现象。
使用电钻及专用安装夹具,将螺杆强力旋转插入直至孔中,以达到击碎玻璃管并强力混合锚固药剂的目的。
此外,需要注意电钻的转速应调至慢速档,避免超时旋转导致胶液流失,影响锚固力。
安装完成后,需要对外观进行检查,并进行现场抗拔试验,以确保锚固力满足设计要求。
总的来说,化学锚栓是一种高性能、高效率的锚固产品,广泛应用于建筑、桥梁、公路等领域。
在使用过程中,需要严格按照操作规程进行,以确保安全和质量。
对于化学锚栓的拉拔试验抽检比例,一般是按照产品产量的1%~5%进行设置。
另外,同型号同品牌螺栓每1000套做一组拉拔试验,且一组为3个,不能少于一组。
同规格、同型号、基本相同部位的锚栓组成一个检验批,抽取数量按每批锚栓总数的1‰计算,且不少于3根。
除了上述提到的抽检比例,化学锚栓的拉拔试验还有一些其他需要注意的事项:试验时间:拉拔试验的时间通常在植筋胶完全固化后进行。
m24化学螺栓设计拉拔值
m24化学螺栓设计拉拔值摘要:1.M24 化学螺栓概述2.M24 化学螺栓的拉拔值定义3.M24 化学螺栓的拉拔值计算方法4.M24 化学螺栓的拉拔值应用实例5.总结正文:一、M24 化学螺栓概述M24 化学螺栓,又称M24 化学锚栓,是一种用于在混凝土、岩石等基材中锚固和连接钢材、木结构等的高强度螺栓。
它的特点是耐腐蚀、抗老化、抗拉强度高,广泛应用于各种建筑结构、桥梁、隧道、水利工程等。
二、M24 化学螺栓的拉拔值定义M24 化学螺栓的拉拔值,是指在规定的试验条件下,用拉力试验机对M24 化学螺栓进行拉拔试验,当螺栓从基材中拔出时的最大拉力。
拉拔值是衡量M24 化学螺栓抗拉强度的重要指标,直接影响构件的稳定性和安全性。
三、M24 化学螺栓的拉拔值计算方法M24 化学螺栓的拉拔值的计算方法,通常是根据拉拔试验数据,按照一定的统计方法进行计算。
具体步骤如下:1.确定试验数据:进行拉拔试验,得到一系列拉拔力- 位移曲线,选取最大拉力作为试验数据。
2.计算平均值:对所有试验数据进行平均,得到平均拉拔值。
3.计算标准差:对所有试验数据进行标准差计算,得到标准差。
4.计算置信区间:根据显著性水平和自由度,查表得到Z 值,计算置信区间。
5.确定拉拔值:拉拔值=平均值±Z 值×标准差。
四、M24 化学螺栓的拉拔值应用实例以某桥梁工程为例,设计要求M24 化学螺栓的拉拔值为300kN。
在拉拔试验中,得到的数据如下:试验1:最大拉力为310kN,位移为20mm;试验2:最大拉力为290kN,位移为25mm;试验3:最大拉力为320kN,位移为30mm;试验4:最大拉力为280kN,位移为40mm。
计算得到平均拉拔值为300kN,标准差为10kN,置信区间为290kN~310kN。
可知该批M24 化学螺栓的拉拔值符合设计要求。
五、总结M24 化学螺栓的拉拔值是评价其抗拉强度的重要指标,直接影响构件的稳定性和安全性。
m18化学锚栓拉拔值
m18化学锚栓拉拔值随着建筑行业的发展,各种新型建筑材料和连接技术不断涌现。
其中,化学锚栓作为一种高性能的紧固材料,已经在许多工程项目中得到了广泛的应用。
化学锚栓具有承载力高、耐疲劳性能好、安装简便等优点,已经成为现代建筑结构中不可或缺的一种连接方式。
然而,化学锚栓的拉拔性能是影响其使用效果的关键因素之一。
本文将对M18化学锚栓的拉拔值进行详细的分析和讨论。
一、M18化学锚栓的拉拔性能M18化学锚栓是一种常见的螺纹直径为18mm的化学锚栓,主要用于混凝土、砖墙等硬质材料的连接。
M18化学锚栓的拉拔性能主要取决于以下几个因素:1. 锚栓材质:M18化学锚栓通常采用优质的碳钢或不锈钢材料制成,具有较高的强度和抗腐蚀性能。
优质的锚栓材料可以有效提高锚栓的拉拔性能,延长其使用寿命。
2. 锚栓胶体:M18化学锚栓的胶体通常采用环氧树脂或改性环氧树脂制成,具有良好的粘结性能和抗老化性能。
优质的胶体可以提高锚栓与基材之间的粘结强度,从而提高锚栓的拉拔性能。
3. 安装工艺:M18化学锚栓的安装工艺对拉拔性能也有很大影响。
正确的安装工艺可以确保锚栓与基材之间的粘结质量,提高锚栓的拉拔性能。
此外,安装过程中应注意避免锚栓受到冲击和振动,以免影响其粘结性能。
4. 基材条件:M18化学锚栓的拉拔性能还受到基材条件的影响。
例如,基材的强度、密实度、湿度等因素都会影响锚栓的粘结性能和拉拔性能。
因此,在安装M18化学锚栓时,应确保基材满足设计要求和施工规范。
二、M18化学锚栓拉拔值的测试方法为了准确评估M18化学锚栓的拉拔性能,通常采用以下几种测试方法:1. 拉伸试验:拉伸试验是一种常用的金属材料力学性能测试方法,可以测量材料的抗拉强度、屈服强度等参数。
通过拉伸试验,可以评估M18化学锚栓的拉拔性能,为工程设计提供依据。
2. 粘结强度试验:粘结强度试验是一种专门用于评估胶体与基材之间粘结性能的测试方法。
通过粘结强度试验,可以评估M18化学锚栓胶体的粘结性能,为工程设计提供依据。
m20化学锚栓拉拔设计值
m20化学锚栓拉拔设计值摘要:1.M20 化学锚栓概述2.M20 化学锚栓的拉拔设计值3.M20 化学锚栓的应用范围和注意事项正文:一、M20 化学锚栓概述M20 化学锚栓是一种用于固定物体的锚栓,其直径为20 毫米。
这种锚栓采用化学粘接原理,通过特殊的化学材料将锚栓与固定物体牢固粘接在一起。
M20 化学锚栓具有安装简便、粘接强度高、耐久性好等特点,广泛应用于建筑、桥梁、隧道等工程结构中。
二、M20 化学锚栓的拉拔设计值M20 化学锚栓的拉拔设计值是指该锚栓在正常使用条件下,允许的最大拉拔力。
根据相关标准和实验数据,M20 化学锚栓的拉拔设计值通常为100kN(千牛顿)。
这意味着在正常使用情况下,M20 化学锚栓可以承受的最大拉力为100kN。
需要注意的是,实际应用中锚栓的拉拔设计值会受到诸多因素的影响,如锚栓材料、粘接材料、固定物体的材质和形状等。
因此,在选择和使用M20 化学锚栓时,需要根据实际情况进行拉拔设计值的计算和校核。
三、M20 化学锚栓的应用范围和注意事项M20 化学锚栓广泛应用于以下场景:1.混凝土结构中的钢筋锚固;2.钢结构中的螺栓连接;3.桥梁、隧道等大型工程结构中的预应力锚固;4.建筑物内外墙装饰、固定等。
在使用M20 化学锚栓时,需要注意以下几点:1.确保锚栓与固定物体的粘接面积足够大,以提高粘接强度;2.选择与锚栓匹配的粘接材料,并按照规定的比例进行配比;3.在规定的时间内完成粘接和安装过程,以保证粘接效果;4.避免在高温、高湿或腐蚀环境中使用锚栓,以免影响其粘接性能和使用寿命。
总之,M20 化学锚栓以其独特的粘接原理和高强度性能,在建筑、桥梁、隧道等领域发挥着重要作用。
m20化学锚栓拉拔值
m20化学锚栓拉拔值
M20化学锚栓是一种常用的建筑材料,具有良好的性能和广泛的应用范围。
其中,拉拔值是其性能的重要指标。
下面,我们来一起了解一下M20化学锚栓的拉拔值相关知识。
首先,拉拔值是指造成M20化学锚栓断裂的最小拉力大小。
M20化学锚栓的拉拔值与钢筋的强度和锚栓本身的材质、结构等因素密切相关。
在工程实践中,为确保建筑结构的稳定性和安全性,需要对M20化学锚栓的拉拔值进行严格检测和评估。
其次,M20化学锚栓的拉拔值可通过实验和计算两种方法来确定。
实验方法是将一定规格的M20化学锚栓固定在试验机上,施加拉力逐渐增大,直到断裂为止,记录下此时的拉拔值。
计算方法基于材料力学原理,通过建立数学模型来分析M20化学锚栓在受力下的性能,计算出其拉拔值。
两种方法的综合应用可有效提高M20化学锚栓拉拔值的准确性和可靠性。
最后,为了保证M20化学锚栓的有效使用,应注意以下几点。
首先,选择正确的材质和规格,确保符合工程要求。
其次,正确安装和固定,合理配合力学原理和结构设计。
再次,定期检查并维护,确保其长期的使用性能。
在实践中,我们还需注意M20化学锚栓的使用和管理细则,加强行业标准和质量监控,促进其更广泛的应用和推广。
总之,M20化学锚栓的拉拔值是其性能的重要指标,与建筑安全和结构稳定性密切相关。
我们应充分了解其相关知识,加强监控管理,并根据实际需要合理选择材质和规格,确保其安全稳定的使用。
m12化学锚栓拉拔试验值
m12化学锚栓拉拔试验值(最新版)目录1.引言2.m12 化学锚栓的概述3.m12 化学锚栓的拉拔试验值4.拉拔试验值的分析和应用5.结论正文1.引言在现代建筑行业中,化学锚栓作为一种常见的锚固材料,被广泛应用于各种结构的连接和固定。
其中,m12 化学锚栓以其优良的性能和可靠的锚固效果而受到业内人士的青睐。
本文将对 m12 化学锚栓的拉拔试验值进行详细的介绍和分析,以期为相关领域的研究和应用提供参考。
2.m12 化学锚栓的概述m12 化学锚栓是一种采用化学粘接原理,通过特殊的化学反应,将锚栓与基材牢固粘接在一起的锚固材料。
它具有安装简便、粘接强度高、耐久性好等特点,广泛应用于各类建筑结构的加固、连接和修复。
3.m12 化学锚栓的拉拔试验值m12 化学锚栓的拉拔试验值是指在规定的试验条件下,用拉拔试验方法测定的锚栓在拉伸状态下能承受的最大拉力。
根据相关标准,m12 化学锚栓的拉拔试验值应符合以下要求:- 破坏载荷:不应小于 12kN- 滑移量:不应大于 0.2mm4.拉拔试验值的分析和应用m12 化学锚栓的拉拔试验值是评价其锚固性能的重要指标。
一般来说,拉拔试验值越高,说明锚栓的粘接强度越大,锚固性能越好。
在实际工程应用中,可以根据拉拔试验值来选择合适的锚栓,并进行合理的设计和施工。
同时,拉拔试验值还可以作为评价锚栓质量和施工质量的重要依据。
5.结论m12 化学锚栓作为一种重要的锚固材料,其拉拔试验值对于保证工程质量和安全具有重要意义。
本文通过对 m12 化学锚栓拉拔试验值的介绍和分析,为相关领域的研究和应用提供了有益的参考。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
学锚栓,
一、基本参数
工程所在地:青岛市
幕墙计算标高:15.33 m 玻璃设计分格:B×H=1549×2000 mm
B:玻璃宽度
H:玻璃高度
设计地震烈度:7度
地面粗糙度类别:A类
二、荷载计算
1、风荷载标准值
W K:作用在幕墙上的风荷载标准值(KN/m2)
βgz:瞬时风压的阵风系数,取1.60
μs:风荷载体型系数,取1.2
μz:风荷载高度变化系数,取1.527
青岛市地区风压W0=0.6 KN/m (按50年一遇)
W k=βgzμsμz W0
=1.60×1.2×1.527×0.60
=1.76 KN/m2>1.0 KN/m2
取W K=1.76 KN/m2
2、风荷载设计值
W :风荷载设计值 (KN/m 2)
r w :风荷载作用效应的分项系数,取1.4
W=r w ×W k
=1.4×1.76
=2.46 KN/m 2
3、玻璃幕墙构件重量荷载
G AK :玻璃幕墙构件自重标准值,取0.50 KN/m 2
G A :玻璃幕墙构件自重设计值
G A =1.2×G AK =1.2×0.50=0.60 KN/m 2
4、地震作用
q EK :垂直于幕墙平面的分布水平地震作用标准值 (KN/m 2)
q E :垂直于幕墙平面的分布水平地震作用设计值 (KN/m 2)
βE :动力放大系数,取5.0
αmax :水平地震影响系数最大值,取0.08
G AK :幕墙构件(包括玻璃和接头)的重量标准值,取0.50 KN/m 2
q EK =AK max E G ⨯α⨯β
=5.0×0.08×0.50
=0.20KN/m 2
q E =γE ×q EK
=1.3×0.20
=0.26 KN/m 2
5、荷载组合
风荷载和地震荷载的水平分布作用标准值
q K =ψW ·q WK +ψE ·q EK
=1.0×1.76+0.5×0.20
=1.86 KN/m 2
风荷载和地震荷载的水平分布作用设计值
q=ψW ·γW ·q WK +ψE ·γE ·q EK
=1.0×1.4×1.76+0.5×1.3×0.20
=2.59 KN/m 2 第二章、化学锚栓强度计算
一、部位要素
该处最大计算标高按15.33 m 计,受到由水平风荷载和地震荷载作用效应的组合荷载
设计值为2.59 KN/m ,桁架的分格宽度为1549 mm 。
二、化学锚栓拉剪计算
采用SAP2000软件对桁架进行力学计算,在荷载设计值作用下得出桁架支座处受力情况。
由化学锚栓承受由桁架传递的轴力、剪力、和弯矩的共同作用。
化学锚栓所受轴力:N=35.33 KN
化学锚栓所受剪力:V=4.20 KN
化学锚栓所受弯矩:M =0.33 KN ·m
M12化学锚栓的设计拉力N t b =17.6 KN ,设计剪力N V b =17.2 KN 。
作用于一个化学锚栓的最大拉力:
t N =∑2i y m My +4
N =4
33.3522.008.0222.033.022++⨯⨯)( =9.50 KN< N t b =17.6 KN
作用于一个化学锚栓的剪力:
V N =
4V =4
2.4 =1.05 KN< N V b =17.2 KN
拉力和剪力共同作用下:
2b v
v 2b t t )N N ()N N (+=22)2.1705.1()6.175.9(+=0.54≤1 化学锚栓承载能力满足设计要求。
