麻花钻的改进（P67）
为了提高钻孔的质量和生产率，倪志褔（上个世 纪50年代，北京市三个著名劳动模范之一）对麻花钻 的结构进行了改进，即所谓的群钻，如P67图4－4所示 。
1）在钻头的主刀刃上磨出凹弧刃R，以增大横刃附近主 刀刃上各点的前角；
2）把横刃磨到只有原来长度的1/5～1/7； 3）在刀刃上磨出分悄槽。
二、孔加工方案的选用
1、孔加工常用的方案(P78)
孔加工常用的方案如表4-2所示。
拟定孔加工方案时，除考虑加工表面精度、粗 糙度、材料性质、热处理要求以及生产规模以 外，还要考虑孔径大小和孔径比。
2、选用孔加工方案的几点说明(P79)
1)在实体上加工孔，首选必须钻孔。 2)中等精度和粗糙度：
2)在镗床上镗孔：如P71图4-13和图4-14所示： 主运动— 镗刀刀杆装在机床主轴锥孔中，随主轴一起 旋转； 进给运动—工作台带动工件作纵向移动，也可以由主 轴带动镗刀作轴向移动来实现。
镗床结构视频 镗床应用视频 镗床加工视频
2、镗削的特点（P72）
1)可用多次走刀来校正孔轴线的偏斜，其位置精度也较 高；(这些是铰孔所不能的)
1、回转体零件的轴心孔：轴心孔通常为重要的基准面， 一般和外圆面和端面一道在车床上完成精加工，以保 证位置精度。
2、箱体支架类零件的轴承孔：这类孔是主要的基准面， 技术要求高，对于大中型支架和箱体的轴承孔，通常 在卧式镗床上加工；中小型可在铣床上加工。
3、其它孔，如紧固孔、辅助孔等可根据零件大小及批量 在各类钻床上加工。
§4－2 孔的加工方法及特点（P65）
由于孔的技术要求不同，孔的结构差异较大，所 以孔的加工方法较多，常用的有钻、扩、铰、镗、拉 、磨、研磨和珩磨等。
热加工工艺基础

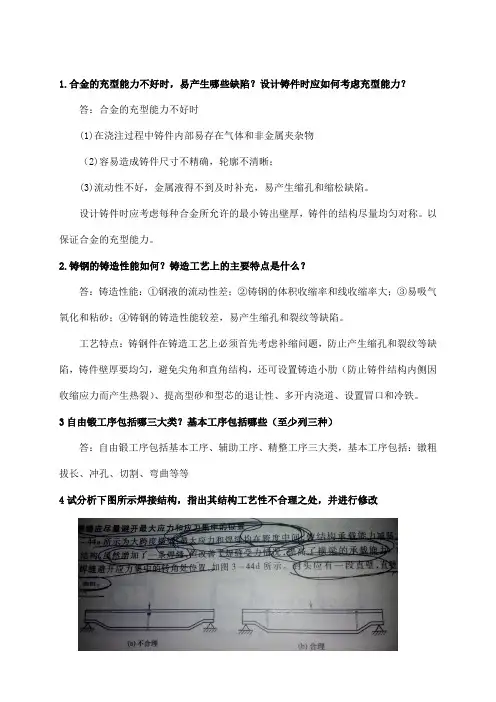

1.合金的充型能力不好时，易产生哪些缺陷？设计铸件时应如何考虑充型能力？答：合金的充型能力不好时(1)在浇注过程中铸件内部易存在气体和非金属夹杂物（2)容易造成铸件尺寸不精确，轮廓不清晰；(3)流动性不好，金属液得不到及时补充，易产生缩孔和缩松缺陷。
设计铸件时应考虑每种合金所允许的最小铸出壁厚，铸件的结构尽量均匀对称。
以保证合金的充型能力。
2.铸钢的铸造性能如何？铸造工艺上的主要特点是什么？答：铸造性能：①钢液的流动性差；②铸钢的体积收缩率和线收缩率大；③易吸气氧化和粘砂；④铸钢的铸造性能较差，易产生缩孔和裂纹等缺陷。
工艺特点：铸钢件在铸造工艺上必须首先考虑补缩问题，防止产生缩孔和裂纹等缺陷，铸件壁厚要均匀，避免尖角和直角结构，还可设置铸造小肋（防止铸件结构内侧因收缩应力而产生热裂）、提高型砂和型芯的退让性、多开内浇道、设置冒口和冷铁。
3自由锻工序包括哪三大类？基本工序包括哪些（至少列三种）答：自由锻工序包括基本工序、辅助工序、精整工序三大类，基本工序包括：镦粗拔长、冲孔、切割、弯曲等等4试分析下图所示焊接结构，指出其结构工艺性不合理之处，并进行修改答：如图横梁焊缝和最大应力在跨度中间，使结构承载能力减弱，若如右图，加一条焊缝，并改变焊缝位置，则改善了焊缝受力情况，提高了横梁的承载能力。
5.何为铸件结构斜度？与起模斜度有何不同？图2-2-5所示结构是否合理？如何改进？答：铸件结构斜度为铸件上垂直于分型面的不加工表面，为起模方便和铸件精度所具有的斜度。
铸件的结构斜度与起摸斜度不容混淆。
结构斜度是在零件设计时直接在零件图上标出，且斜度值较大；起模斜度是在绘制铸造工艺图时，对零件图上没有结构斜度的立壁给予很小的起模斜度（0.5°～3.0°）图中内腔上方的小孔斜度不合理，模型不易从砂型中取出。
6避免曲面相交，避免锥体，不能锻出凹凸不平的辐板，自由锻避免加强筋结构。
热加工工艺基础
热加工工艺基础机械制造基础-Ⅱ
机电工程学院
金工学部
课程概论
机械制造基础Ⅰ--工程材料
Ⅱ--热加工工艺基础Ⅲ--机械加工工艺基础
课程概论
机械制造基础Ⅰ--工程材料
Ⅱ--热加工工艺基础Ⅲ--机械加工工艺基础
课程概论
机械制造基础Ⅰ--工程材料
Ⅱ--热加工工艺基础Ⅲ--机械加工工艺基础
课程概论
热加工工艺基础铸造
压力加工焊接
课程的性质和任务
《热加工工艺基础》是机械类、近机械类各专业学生必修的一门专
业技术基础课.
本课程的任务是:使学生获得有关热加工工艺和设备、毛坯质量控制、毛坯结构工艺性、毛坯选择等方面
的专业基础知识.
本课程与相关课程的关系
本课程应安排在金工实习及工程材料课程之后进行,即学生应具有材料的机械性能和金属加工工艺方面的基本知识.为后续课程和毕业设计等打好有关毛坯制造工艺方面的基础.
课程的基本教学要求
本课程重点阐述毛坯制造的基础理论知识和常见的生产方法,通过典型零件、典型工艺的分析,力求使理论和实际、原理与工艺密切结合,使学生具有根据零件的材料、结构等特征选择毛坯制造方案的能力.
教材及主要参考书一.教材:
《热加工工艺基础》
主编王志海
出版社武汉工业大学出版社
教材及主要参考书二.参考书:
《金属工艺学》
主编邓文英
出版社高等教育出版社 《金属工艺学》
主编王允禧
出版社高等教育出版社
课程的教学安排
课堂理论授课22学时;
课堂理论讨论及习题课6学时; 实验教学2学时.。
热加工工艺基础
热加工工艺基础热加工工艺是指通过加热材料以改变其物理、化学或机械性质的一种加工方法。
热加工工艺广泛应用于金属、玻璃、塑料等材料的加工过程中，可以实现材料的塑性变形、膨胀、熔化等各种形式的加工目标。
热加工工艺的基础是对材料的加热过程的控制。
在热加工过程中，加热温度、加热时间和加热方式是关键的控制参数。
不同的材料对于这些参数的要求也不同，需要根据具体材料的性质和加工目标来确定最佳的加热条件。
热加工工艺主要包括热压缩、热挤压、热锻造、热拉伸、热压铸等多种方法。
其中，热压缩是将材料置于加热设备中进行加热，然后用模具对材料进行压缩变形的工艺。
热挤压是将加热的材料通过模具挤出，以实现形状的改变。
热锻造是将加热的金属材料放置在压力机上，通过受力变形来改变材料形态和结构的工艺。
热拉伸是将材料在加热的条件下拉伸，使其变形成所需形状。
热压铸是将加热的金属液体注入到模具中，通过压力和冷却来制造零件的工艺。
热加工工艺具有许多优点。
首先，热加工可以改善材料的可变形性能，使其更易于加工。
其次，热加工可以改变材料的组织结构和性能，提高材料的机械强度和耐磨性。
此外，热加工还可以实现对材料的精确控制，使其达到更高的加工精度和表面质量。
然而，热加工工艺也存在一些限制。
首先，由于在加热的过程中会发生材料的晶粒长大和相变等现象，可能会导致材料的变形不均匀性和内部缺陷的产生。
其次，热加工需要大量能源和设备投入，对于环境保护和资源消耗也会带来一定的压力。
因此，在使用热加工工艺时，需要合理设计加热过程，控制加热参数，以避免以上问题的发生。
总之，热加工工艺是一种重要的材料加工方法，可以实现材料形状、性能等多方面的改变。
掌握热加工工艺的基础知识和技术，对于实现高效、精确的材料加工具有重要意义。
热加工工艺是一种重要的材料加工方法，可以通过加热材料来改变其物理、化学或机械性质。
它广泛应用于金属、玻璃、塑料等材料的加工过程中，以实现各种形式的加工目标。
热加工工艺基础知识(PPT 187页)
（2）析出性气孔 析出性气孔是溶解在金属液中的 气体，在凝固时由金属液中析出而未能逸出铸件所 产生的气孔。其特征是尺寸细小，多而分散，形状 多为圆形、椭圆形或针状，往往分布于整个铸件断 面内。
c）铸件结构 铸件壁厚过小，壁厚急剧变 化，结构复杂，有大的水平面时，都将会影 响合金的充型能力。
二 合金的凝固与收缩
（一）铸件的凝固方式及影响因素
1. 铸件的凝固方式
（1）逐层凝固方式 合金在凝固过程中其断面上固相和液相由一条界线 清楚地分开，这种凝固方式称为逐层凝固。常见合 金如灰铸铁、低碳钢、工业纯铜、工业纯铝、共晶 铝硅合金及某些黄铜都属于逐层凝固的合金。
2. 充型能力的影响因素
（1）铸型填充条件
a）铸型的蓄热能力 铸型从金属液中吸收和储存 热量的能力。铸型的热导率和质量热容越大，对 液态合金的激冷作用越强，合金的充型能力就越 差。
b）铸型温度 提高铸型温度，可以降低铸型和 金属液之间的温差，进而减缓了冷却速度，可 提高合金液的充型能力。
c）铸型中的气体 铸型中气体越多，合金的充型 能力就越差。
（一） 铸铁的分类
1. 根据碳在铸铁中的存在形式分类
（1）白口铸铁 指碳主要以游离碳化铁形式出现 的铸铁，断口呈银白色。
（2）灰铸铁 指碳主要以片状石墨形式出现的铸 铁，断口呈灰色。它是工业中应用最广的铸铁。
（3）麻口铸铁 指碳部分以游离碳化铁形式出现 ，部分以石墨形式出现，断口灰白相间。
2. 根据铸铁中石墨形态分类
晶内偏析（又称枝晶偏析）是指晶粒内各部分化学 成分不均匀的现象，这种偏析出现在具有一定凝固 温度范围的合金铸件中。为防止和减少晶内偏析的 产生，在生产中常采取缓慢冷却或孕育处理的方法 。
热加工工艺基础
铸型
铸件
三、砂型铸造生产过程
1.型砂和芯砂的配制 构成：原砂（硅砂）、粘接剂、水、附加物等 性能：强度、可塑性、耐火性、透气性、退让性等
热加工工艺基础
三、砂型铸造生产过程
2.手工造型方法
整模造型
热加工工艺基础
2.手工造型方法
整模造型特点：
分型面为平面，铸型型腔全部在一个砂 箱内，造型简单，铸件不会产生错箱缺陷。

热加工工艺基础
The end
《制造技术基础训练》
——
热加工工艺基础
2007.03.
——
热加工工艺基础
机械制造工艺过程
热加工工艺基础
铸造工艺
一、铸造发展历程 铸造是人类掌握比较早的一种金属热加工 工艺，已有约6000年的历史。中国作为世 界四大文明古国之一，曾创造了光辉灿烂的 古代科技和文化。中国约在公元前1700～ 前1000年之间已进入青铜铸件的全盛期， 工艺上已达到相当高的水平。商朝的重875 公斤的司母戊方鼎，西汉的透光镜，明朝的 永乐大钟，都是古代铸造的代表产品。
应用范围：
铸件最大截面在一端，且为平面。
热加工工艺基础
2.手工造型方法
分模造型
热加工工艺基础
2.手工造型方法
分模造型特点： 模样沿最大截面分为两半，型腔 位于上、下两个砂箱内。造型方便， 但制作模样较麻烦。 应用范围： 最大截面在中部，一般为对称性 铸件。
热加工工艺基础
2.手工造型方法
挖砂造型
热加工工艺基础
2.手工造型方法
挖砂造型特点： 模样为整体模，造型时需挖去阻 碍起模的型砂，故分型面是曲面。造 型麻烦，生产率低。 应用范围： 单件小批生产模样较薄、分模后 易损坏或变形的铸件。
