SYSWELD中文教程T型

（使用软件版本，sysweld2010，pam-assembly2009，weld-planner2009）

一、软件安装说明

软件包括，sysweld2010，pam-assembly2009，weld-planner2009，其中pam-assembly2009，weld-planner2009统一叫做WeldingDE09，安装基本相同，点击setup，所有选项默认，点击next按钮，直到安装完成，点击finish。所有安装完毕后，重启计算机，在桌面上出现ESI GROUP 文件夹，所有软件的快捷方式都在此文件夹内。

二、基本流程

中小件焊接过程模拟分析的步骤是

CAD->网格划分(Visual-mesh)->热源校核(sysweld软件中的Heat Input Fitting)->焊接向导(sysweld软件中的welding wizrad)->求解(sysweld slover)->后处理观察结果(sysweld)

网格

网格划分是有限元必需的步骤。

Sysweld的网格划分工具采用visual-mesh。版本使用的是

Visual –mesh界面见下图

对于形状简单的零件，可以在visual-mesh里面直接建立模型，进行网格划分，对于复杂的图形，需要先在CAD画图软件中画出零件的3维几何图形，然后导入visual-mesh软件进行网格划分。

Visual-mesh的菜单命令中的Curve，Surface，Volume，Node是用来创建几何体的命令，接下来的1D,2D,3D是用来创建1维，2维，3维网格的命令。

焊接模拟sysweld详细教程

目录1、模型的建立

1.1创建Points

1.2由Points生成Lines

1.3由Lines生成Edges

1.4由Edges生成Domains

1.5离散化操作

1.6划分2D网格

1.7生成Volumes

1.8离散Volumes

1.9生成体网格

1.10划分换热面

1.11划分1D网格

1.12合并节点

1.13保存模型

1.14组的定义操作

1.15保存

2、焊接热源校核

2.1建立模型并修改热源参数

2.2检查显示结果

2.3保存函数

2.4热源查看

2.5保存热源

2.6高斯热源校核

3、焊接模拟向导设置

3.1材料的导入

3.2热源的导入

3.3材料的定义

3.4焊接过程的定义

3.5热交换的定义

3.6约束条件的定义

3.7焊接过程求解定义

3.8冷却过程求解定义

3.9检查

4、后处理与结果显示分析

4.1计算求解

4 .2导入后处理文件

4.3结果显示与分析

1、模型的建立

1.1创建points

根据所设计角接头模型的规格，选定原点，然后分别计算出各节点的坐标，按照Geom./Mesh.→geometry→point步骤，建立一下十个点：（0，0，0）、（0，0，10）、（0，0，50）、（10，0，50）、（10，0，20）、（10，0，10）、（20，0，10）、（50，0，10）、（50，0，0）、（10，0，0）。

1.2由Points生成Lines

按照Geom./Mesh.→geometry→1Dentities步骤，按照一定的方向性将各点连接成如下图所示的Lines：

1.3由Lines生成Edges

按照Geom./Mesh.→geometry→EDGE步骤，点击选择各边，依次生成如下图所示各Edges：

(待分)焊接模拟专业软件SYSWELD中文终极教程

使用菜单中的命令生成维网格，在弹出窗口中后输入，即在长度方向上生成个维网格，和三维的网格长度相一致，单击靠近焊缝中心的线，单击鼠标中键，生成维网格自动存放在里面
按上面操作生成另外一条，放在里面
先把所有都显示出来，然后检查冗余节点，使用菜单里面的命令检查节点。在弹出窗口中选择点击选项，有十字星号的位置为节点重复，单击选项，单击，即可以把重复的节点删除掉。
对于一个简单的焊接零件，网格创建的步骤为：
建立节点
生成面
网格生成
a)生成用于生成网格
b)拉伸用于定义材料赋值及焊接计算
c)提取表面网格用于定义表面和空气热交换
d)生成焊接线，参考线用于描述热源轨迹
添加网格组
e)开始点，结束点，开始单元用于描述热源轨迹
f) 装夹点用于定义焊接过程中的装夹条件
下面以型焊缝网格划分为例，
6.保存热源到函数库
得到合适热源参数后，保存到函数库中，用于后面求解时使用。
关闭窗口后，会有提示窗口
提示数据库文件被修改，是否保存，点击，保存。
热源校核的过程全部完成。
前处理部分为设置各项前处理参数，其中要使用前面的网格与热源校核后保存的热源函数，打开软件，切换到>里面
选择打开焊接向导
里面输入工程名，里面为注释，可以不加
在窗口中选择选项卡，在里面上选择方式生成网格，单击鼠标中键生成网格预览如图，

SYSWELD材料库创建

概览

1.需求分析

在创建材料库之前，需要进行一次需求分析，以确定需要存储和管理

哪些材料信息。一些常见的材料属性包括材料名称、厂商信息、化学成分、力学性能、焊接性能、热处理属性等。焊接工程师通常需要这些信息来评

估材料的适用性和性能。

2.数据库设计

基于需求分析的结果，设计一个适合存储和管理这些材料属性的数据

库模型。常见的数据库模型包括关系型数据库和面向对象数据库。选择合

适的数据库模型是创建一个高效、可靠的材料库的关键。

3.数据录入

4.数据验证和审核

为了确保材料库的可靠性，需要定期进行数据验证和审核。这包括验

证录入的数据是否准确、完整，以及是否与材料的实际性能相一致。如果

发现数据错误或不一致，应及时予以修复和更新。

5.数据查询和检索

创建一个用户友好的界面，使用户能够方便地查询和检索所需的材料

信息。这可以通过编写适当的查询语句或使用功能来实现。将查询和检索

结果以易于理解和使用的格式呈现给用户，可以提高工作效率和准确性。

6.数据备份和保护

为了避免数据丢失或损坏，应定期备份材料库的数据。备份可以存储

在本地服务器上，也可以存储在云端。另外，需要采取安全措施来保护数

据的机密性和完整性，以防止未经授权的访问或篡改。

7.更新和维护

总结

SYSWELD材料库的创建涉及多个步骤，从需求分析到数据库设计、数

据录入、数据验证、数据查询和检索、数据备份和保护，以及更新和维护。通过一个良好设计的材料库，焊接工程师和设计师可以更加便捷地选择和

使用适合不同焊接过程的材料，提高工作效率和准确性。

T型接头焊接模拟实例教程

1、设置温度等值面 Plot（画图）中，选择 Macrography (在计算完毕后自动显示截面温度云图) Isosurface 1：Molten temperature（熔点) 1505 摄氏度 Isosurface 2：HAZ temperature（热影响区温度) 850 摄氏度 2、设置其他参数（热源移动速度/焊件初始温度/组件初始相） Solve（求解）中选择 Solve（可更改保存文件的编号 Numbering of saved files，缺省为 100），设定热源移动速度 Curvilinear velocity 为 10mm/s，焊件初始温度 Initial temperature 为 20 摄氏度，初始相比率 Phase proportions 默认
在视图区看见该热源的效果，由此可见截面内熔池形状及热影响区大小。
查看后处理结果 PostprocessingTime-Space Functions 时-空函数选择函数号 Function number 1000，要查看的时间 7.5s
OK 后可查看到 7.5s 时热源所在位置
PostprocessingPost DB…
4.2.3 热源定义
1、热源在有限元计算里面认为是一个函数，首先给定初始值对函数的参数给定初始值，然后根据实际焊接的截面熔池形状校核。在软件中，热源函数给出了三种模型，2 维高斯(2D Gaussian)，双椭球(Double ellipsoid)，3 维高斯圆锥(3D conical gassian)，另外大家还可以使用 custom 自定义热源模型。一般高能束焊推荐采用 3 维高斯圆锥模型，普通弧焊采用双椭球模型。 2、双椭球模型的几何参数意义

课程设计——基于sysweld软件的T型接头焊接仿真模拟

——焊接

基于sysweld软件的T型接头焊接仿真模拟

姓名：000

班级：材料000班

学号：00000000

指导老师：000

日期：2011年09月

SYSWELD——法国ESI公司的焊接仿真分析软件，经20多年发展，已成为热处理、焊接和焊接装配过程模拟的领先模拟软件，能够全面考虑材料特性、设计和过程的各种情况。

随着科学技术的发展，机械制造行业也随之不断的革新和进步。人们对铸件的质量要求也越来越高，而SYSWELD为其提供了一个良好的工具，对提高铸件的质量有未雨绸缪的作用。SYSWELD热过程模拟软件对铸件的制造起着非常关键的作用，为解决铸件缺陷问题提供了一个平台。利用SYSWELD软件对焊缝进行计算机仿真模拟来提高焊缝的质量，本文主要对焊接的热过程模拟来分析T形接头焊焊接热过程，主要通过T形建模、热源校核、焊接向导、求解计算及结果后处理的操作步骤对焊接热过程进行数值模拟。

与测试并修正的传统方法相比，SYSWELD使得成本降低、周期缩短。另外还能够显著减少物理样机，产生高的投资回报率。界面友好，轻松易学。SYSWELD 是用于引导工程师发现关于变形、残余应力和塑性应变的影响因素，然后优化过程参数的专业模拟软件。

2011-09-09

1、T型接头模型的建立

1.1创建Points (1)

1.2由Points生成Lines (1)

1.3由Lines生成Edges (2)

1.4由Edges生成Domains (2)

1.5离散化操作 (3)

1.6划分2D网格 (5)

1.7生成Volumes (6)

1.8离散Volumes (8)

焊接模拟专业软件SYSWELD中文终极教程

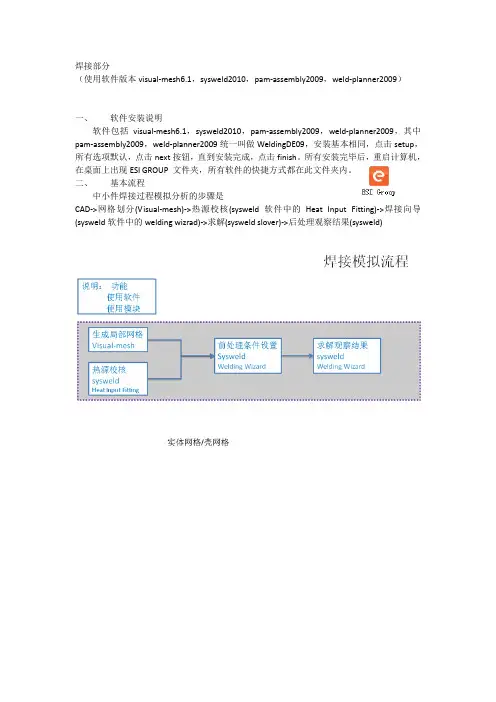

焊接部分

（使用软件版本visual-mesh6.1，sysweld2010，pam-assembly2009，weld-planner2009）

一、软件安装说明

软件包括visual-mesh6.1，sysweld2010，pam-assembly2009，weld-planner2009，其中pam-assembly2009，weld-planner2009统一叫做WeldingDE09，安装基本相同，点击setup，所有选项默认，点击next按钮，直到安装完成，点击finish。所有安装完毕后，重启计算机，在桌面上出现ESI GROUP 文件夹，所有软件的快捷方式都在此文件夹内。

二、基本流程

中小件焊接过程模拟分析的步骤是

CAD->网格划分(Visual-mesh)->热源校核(sysweld软件中的Heat Input Fitting)->焊接向导(sysweld软件中的welding wizrad)->求解(sysweld slover)->后处理观察结果(sysweld)

网格

网格划分是有限元必需的步骤。

Sysweld的网格划分工具采用visual-mesh。版本使用的是6.1

Visual –mesh界面见下图

Visual-mesh的菜单命令中的Curve，Surface，Volume，Node是用来创建几何体的命令，接下来的1D,2D,3D是用来创建1维，2维，3维网格的命令。

Sysweld专业资料-02_热处理条件设置

5
7 加载网格
6
ESI Group Learning Solutions
SYSWELD – HT Wizard
10
8
显示组 VOLUME
Copyright © ESI Group, 2009. All rights reserved.
4
5
1
2
6
ESI Group Learning Solutions
Copyright © ESI Group, 2009. All rights reserved.
Submenus of the HT Wizard
ESI Group Learning Solutions
SYSWELD – HT Wizard
21
计算选项
首先定义 Computation Option. 这里我们可以选择淬火 Quenching 选项. 模型 (roller) 是一个轴对称零件，我们选择 2D rotational 选项.
28
求解参数
输入初始温度，并点击 Postprocessing 按钮激活自动后处理. 选择材料初始相，这个是淬火过程，开始都是奥氏体，选择6相，在第六个空格中写1，代表材料100%都好似第六相. 输入计算的初始时间，结束时间及中间温度. 加载合适的 *.par 文件, 用于求解的参数
