如何看懂电源电路中的电路图
看懂电源电路图的方法
当初学者面对有几十乃至几百个元器件的电路图，并且它们的连线纵横交叉，形式变化多端，往往会不知道所措，如何才能轻松地读懂它们呢？别害怕，其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
就像小孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，就事半功倍了。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
图1 整流电路的四大组成部分二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。
在交流电正半周时VD 导通，负半周时VD 截止，负载R 上得到的是脉动的直流电。
图2 整流电源（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图 2 （ b ）。
如何看懂电路图(完整版)
帮你看懂电路图2－－电源电路单元前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。
其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图 1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。
在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2 （ b ）。
如何快速的读懂电路原理图
关键是要掌握其要点, 要分析电路图的原理,初学人员要分析电子电路或了解、掌握电子产品的工作原理，看懂电子产品的电路图是一项基本功。
怎样快速地看懂电子产品的电路图呢？一、要学习并熟练掌握电子产品中常用的电子元、器件的基本知识，如电阻器、电容器、电感器、二极管、三极管、可控硅、场效应管、变压器、开关、继电器、接插件等，并充分了解它们的种类、性能、特征、特性以及在电路中的符号、在电路中的作用和功能等，根据这些元器件在电路中的作用，懂得哪些参数会对电路性能和功能产生什么样的影响，具备这些电子元器件的基本知识，对于读懂、读透电路图是必不可少的。
二、为方便、快捷地看懂电路图，还要掌握一些由常用元器件组成的单元电子电路知识，例如整流电路、滤波电路、放大电路、振荡电路、电源电路等。
因为这些电路单元是电子产品电路图中常见的功能块，掌握这些单元电路的知识，不仅可以深化对电子元器件的认识，而且通过这样的"初级练习"，也是对看懂、读通电路图的锻炼，有了这些知识，为进一步看懂、读通较复杂的电路奠定了良好的基础，也就更容易深化自己的学习。
三、应多了解、熟悉、理解电路图中的有关基本概念。
比如关键点的电位，各点电位如何变化、如何互相关联，如何形成回路、通路，哪些构成直流回路、哪些形成信号通道、哪些属于控制回路等。
四、要看懂、读通某一电子产品的电路图，还需对该电子产品有一个大致的了解，例如由产品的主要功能，它可能由哪些电路单元组成。
这对读懂、读通它的电路图可以少走弯路。
五、经常在电路图中寻找自己熟悉的元器件和单元电路，看它们在电路中起什么作用，然后与它们周围的电路联系，分析这些外部电路怎样与这些元器件和单元电路互相配合工作，逐步扩展，直至对全图能理解为止。
六、不断尝试将电路图分割成若干条条框框，然后各个击破，逐个了解这些条条框框电路的功能和工作原理，再将各个条条框框互相联系起来，将整个电路图看懂、读通。
七、要多看、多读、多分析、多理解各种电路图。
如何看懂电路图(完整版)
怎样看懂电路图（完整版）如何看懂电路图1——模数电基础知识如何看懂电路图2－－电源电路单元如何看懂电路图3－－放大电路如何看懂电路图4－－振荡和调制电路如何看懂电路图5－－脉冲电路如何看懂电路图6－－数字逻辑电路如何看懂电路图7－－电路中的555电路如何看懂电路图1－－学电子跟我来电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
如何看懂电路图[超级(完整版)]
![如何看懂电路图[超级(完整版)]](https://img.taocdn.com/s3/m/83262e27866fb84ae45c8d81.png)
如何看懂电路图1－－学电子跟我来系列文章电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。
它的符号见图（ i ），用θ 或t° 来表示温度。
它的文字符号是“ RT ”。
第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。
如何看懂电路原理图
如何看懂电路原理图
要看懂电路原理图，不需要标题，可以按照以下步骤操作：
1. 阅读电路原理图的符号表：电路原理图中使用了各种电子元件的符号。
首先，阅读符号表，了解每个元件的符号及其含义。
2. 找到电源：电路原理图通常会标明电源的位置，一般为电池或电源供应器符号。
确定电源的极性，正极和负极。
3. 识别元件的连接：根据符号表，识别电路中的元件，并确定其与其他元件的连接方式。
例如，电阻器通常用直线表示，电容器用平行线表示，电感用一个S形符号表示。
4. 确定电路的路径：根据元件的连线，确定电流的流动路径。
电流从正极流向负极形成一个闭合的回路。
5. 分析电路的功能：根据电路中的各个元件的功能和组合方式，判断电路的功能。
例如，如果有一个二极管连接到电路中，那么可能是一个整流电路。
6. 注意元件之间的关系：注意元件之间的连线和连接方式，这些信息可以帮助你理解元件之间的关系。
例如，如果一个元件与另一个元件直接相连，可能表示它们之间存在电流的流动。
7. 综合判断：根据以上的分析和理解，综合判断整个电路的功能和工作原理。
通过以上步骤，你应该能够对电路原理图有一个较好的理解，从而可以看懂电路原理图，并理解电路的功能和工作原理。
如何看懂电路图(完整版)
怎样看懂电路图（完整版）如何看懂电路图1——模数电基础知识如何看懂电路图2——电源电路单元如何看懂电路图3——放大电路如何看懂电路图4——振荡和调制电路如何看懂电路图5——脉冲电路如何看懂电路图6——数字逻辑电路如何看懂电路图7——电路中的555电路如何看懂电路图1——学电子跟我来电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图0电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词一一元器件开始有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图1所示，其中（a ）表示一般的阻值固定的电阻器，（b）表示半可调或微调电阻器；（c）表示电位器；（d）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ” R,的后面再加一个说明它有调节功能的字符“P在某些电路中，对电阻器的功率有一定要求，可分别用图1中（e ）、（f ）、（g ）、（h ）所示符号来表示。
几种特殊电阻器的符号第1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
电气原理图 识读
电气原理图识读
电气原理图是一种用来表示电气设备和电气系统连接的图表。
在识读电气原理图时，需要注意以下几点：
1. 首先，观察图表中的各种符号和线路连接。
电气原理图中常见的符号有电源、开关、电灯、电动机等，根据图例可以准确判断所表示的元件和设备。
2. 其次，关注各个元件之间的连线方式。
电气原理图中的线路连接方式有直线连接、交叉连接、并联连接、串联连接等，需要根据线路的连接方式来理解电路的工作原理。
3. 在识读电气原理图时，需要特别注意元件之间的关系和作用。
比如，开关控制电流的通断，电源提供电能，电灯转化电能为光能等。
在识读电气原理图时，避免使用标题相同的文字，可以通过使用编号或注释的方式来标识不同的元件和线路连接。
这样可以减少混淆，更加清晰地理解电气原理图的含义。
三步看懂电路图的方法
电路图是指用电路元件符号表示电路连接的图。
下面总结了三步看懂电路图的方法，供大家参考。
三步看懂电路图的方法1、判断信号处理流程方向根据电路图的整体功能，找出整个电路圆的总输入端和总输出端，即可判断出电路图的信号处理流程方向。
无线话筒的功能是将话音信号调制到高频信号上发射出去，图1电路图中，话筒BM为总输入端，天线W为总输出端。
从总输入端到总输出端即为信号处理流程方向，图1为从左到右的方向依次排列。
2、划分单元电路一般来讲，晶体管、集成电路等是各单元电路的核心元器件。
因此，我们可以以晶体管或集成电路等主要元器件为标志，按照信号处理流程方向将电路图分解为若干个单元电路，并据此画出电路原理方框图。
方框图有助于我们掌握和分析电路图。
3、分析直流供电电路电路图中通常将电源安排在右侧，直流供电电路按照从右到左的方向排列。
图1中，整机电路的直流工作电源是6伏电池，R4、C6和稳压二极管VD构成稳压电路，以提高电路工作的稳定性。
S为电源开关。
掌握电路工作原理看懂电路图首先得掌握电路工作原理，接下来会讲到如何掌握电路工作原理。
1、分析主电路。
从主电路人手，根据每台电动机和执行电器的控制要求去分析各电动机和执行电器的控制内容，如电动机启动、转向控制、制动等基本控制环节。
2、分析辅助电路。
看辅助电路电源，弄清辅助电路中各电器元件的作用及其相互间的制约关系。
3、分析联锁与保护环节。
生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案以外，在控制线路中还设置了一系列电气保护和必要的电气联锁。
4、分析特殊控制环节。
在某些控制线路中，还设置了一些与主电路、控制电路关系不密切，相对独立的某些特殊环节。
如产品计数装置、自动检测系统、晶闸管触发电路、自动调温装置等。
这些部分往往自成一个小系统，其读图分析的方法可参照上述分析过程，并灵活运用所学过的电子技术、交流技术、自控系统、检测与转换等知识逐一分析。
教你三步看懂电路图
教你三步看懂电路图初学电子电路图的方法和注意事项一、如何看懂电路图对于初学者，尤其是电子爱好者，学习电路图可能是一项挑战。
但只要掌握了正确的方法，就能够轻松入门。
以下是三个关键步骤，帮助你理解电路图：1.了解电子元件符号、构造、作用和功能：这是理解电路图的基础。
你需要从各种电子书籍和杂志上找到这些信息，熟悉常用电子元件的符号和特性。
2.学习单元电路中的交流回路和直流回路：这是电路分析的关键部分。
了解交流和直流回路的工作原理，能帮助你理解电路是如何工作的。
3.通过具体电路图，如收音机电路图，深入了解交流信号和直流电流的通路，包括反馈回路和谐振回路：这一步将理论知识与实际应用相结合，使你更深入地理解电路图。
二、修理识图的注意事项和方法修理识图是在修理过程中对电路图进行分析的过程，与学习电路工作原理时的识图有所不同。
以下是修理识图的要点：1.在整机电路图中建立检修思路：根据故障现象，判断故障可能发生的部分，确定下一步的检修步骤。
2.根据测量数据对相关元器件进行故障分析：例如，如果初步检查发现功率放大电路出现故障，可在功放电路图中进行具体分析。
3.查阅需要检修的某一部分电路图：了解这部分电路的工作原理，如信号的来源和去向。
4.查阅整机电路图中某一点的直流电压数据：这是修理识图的重要步骤，帮助你确定电路中各个点的电压状态，进一步分析故障原因。
三、上下拉电阻的作用与选择上下拉电阻在电子电路中发挥着重要作用，主要用途包括：1.提高输出电平：当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平，需要加上拉电阻来提高输出高电平。
2.提供泄荷通路：对于OC门电路，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
此外，对于COMS芯片的管脚，加上拉电阻也是为了提高输出电平、提高芯片输入信号的噪声容限、增强抗干扰能力。
3.匹配电阻：在长线传输中，电阻不匹配容易引起反射波干扰，加上下拉电阻实现电阻匹配，有效抑制反射波干扰。
教你如何简单看懂电路图
教你如何简单看懂电路图虽然整机电路图十分复杂，但学会看懂电路图并不是高不可攀的事。
具有一定的电子线路知识基础，掌握一套正确的读图方法，经过不断学习和实践，一定可以学会识读电路图。
实际上，看整机电路图时，可以使用多种看图的方法。
最终都要完成读图的几项基本任务，达到看图的几项基本要求。
这里讨论看电路图的基本方法。
一、怎么看整机电路图1、根据由大到小，由粗到细的顺序识读各种电路图前面已谈到，一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。
所谓“大”和“粗”，是指整机或系统的大体结构，还有信号的主要处理过程；所谓“小”和“细”，是指具体的电路、元器件和连线等，具体到上述各种电路图来讲，基本顺序应是整机方框图―→系统方框图―→板块原理图―→系统原理图―→印制电路板图―→整机连线图，最后是整机电路原理图。
首先要学会看整机方框图，要弄清楚整机是由哪几部分（板块或系统）组成，每一部分对信号进行怎样的处理过程，各部分之间有什么联系等。
这些问题弄清楚了，对整机就有了大致的了解。
在此基础上，再去识读各系统、各板块的方框图。
要了解各系统、板块主要由哪几部分构成，每一部分的主要作用及对信号的处理过程，并要了解各部分之间的关系。
这些问题搞清了，也就明白了在该系统中信号如何流动和如何处理的。
在掌握了各部分的方框图以后，再去识读相应的原理图。
原理图是由元器件的符号和连线构成的。
在原理图中，画出各个部分由什么样具体电路构成，每个元器件有什么作用，详细的信号走向和被处理的过程，如何达到设计要求。
各部分原理图搞清楚了，整机的工作原理也就容易明白了。
此后，再去识读印制电路板图。
这种图不是讲工作原理，而是讲怎样把原理图变成实用机。
如何看懂电路图(超级完整版)(Word最新版)
如何看懂电路图(超级完整版) 通过整理的如何看懂电路图(超级完整版)相关文档，渴望对大家有所扶植，感谢观看！如何看懂电路图1－－学电子跟我来系列文章电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就始终被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区分开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明白地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从相识单词——元器件起先。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、运用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，渴望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图1 所示，其中（a ）表示一般的阻值固定的电阻器，（b ）表示半可调或微调电阻器；（c ）表示电位器；（d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在R 的后面再加一个说明它有调整功能的字符“ P ”。
在某些电路中，对电阻器的功率有确定要求，可分别用图 1 中（e ）、（f ）、（g ）、（h ）所示符号来表示。
几种特殊电阻器的符号：第1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变更的。
有的是负温度系数的，用NTC 来表示；有的是正温度系数的，用PTC 来表示。
它的符号见图（i ），用θ 或t° 来表示温度。
如何看懂电路图(完整版)
如何看懂电路图2－－电源电路单元前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。
其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
（1 ）半波整流半波整流电路只需一个二极管，见图2 （a ）。
在交流电正半周时VD 导通，负半周时VD 截止，负载R 上得到的是脉动的直流电（2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2 （b ）。
如何看懂电路原理图
如何看懂电路原理图首先，要理解电路原理图，我们需要了解电路图的基本元素。
电路原理图是用符号和线条表示电子元件之间连接关系的图示。
其中，电子元件的符号代表了元件的种类和功能，而线条则表示了元件之间的连接方式。
在电路原理图中，常见的元件符号包括电源、电阻、电容、电感、二极管、三极管等。
熟悉这些符号对于理解电路原理图至关重要。
其次，要看懂电路原理图，我们需要学会分析电路图中的连接关系。
在电路原理图中，元件之间的连接方式通常通过线条和连接点表示。
线条的交叉点表示元件之间的连接关系，而连接点则表示元件之间的连接方式。
通过仔细观察电路原理图中的线条和连接点，我们可以清晰地了解元件之间的连接关系，从而理解整个电路的工作原理。
此外，理解电路原理图还需要注意元件之间的排列和布局。
在电路原理图中，元件的排列和布局通常反映了电路的结构和功能。
例如，电源、信号输入输出、放大器、滤波器等元件在电路原理图中的位置和排列顺序都具有一定的规律性。
通过观察元件的排列和布局，我们可以更好地理解电路的结构和功能。
最后，要看懂电路原理图，我们需要结合实际应用场景进行分析。
电路原理图通常是针对特定的电子设备或系统而设计的，因此在理解电路原理图时，我们需要结合实际的应用场景进行分析。
通过了解电路的实际应用需求，我们可以更好地理解电路原理图中的元件选择、连接方式和功能设计，从而更好地理解整个电路的工作原理。
综上所述，要看懂电路原理图，我们需要熟悉电路图的基本元素，学会分析电路图中的连接关系，注意元件之间的排列和布局，以及结合实际应用场景进行分析。
通过掌握这些方法和技巧，相信大家都能够轻松看懂电路原理图，为电子工程领域的学习和工作打下坚实的基础。
希望本文对大家有所帮助，谢谢阅读！。
如何看懂电路图-(超级完整版
如何看懂电路图1－－学电子跟我来系列文章电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。
它的符号见图（ i ），用θ 或t° 来表示温度。
它的文字符号是“ RT ”。
第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。
新手入门如何看懂电路图
新手入门如何看懂电路图1如何看懂电路图2－－电源电路单元如何看懂电路图3－－放大电路如何看懂电路图4－－振荡和调制电路如何看懂电路图5－－脉冲电路如何看懂电路图6－－数字逻辑电路如何看懂电路图7－－电路中的555电路如何看懂电路图1－－学电子跟我来系列文章top电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

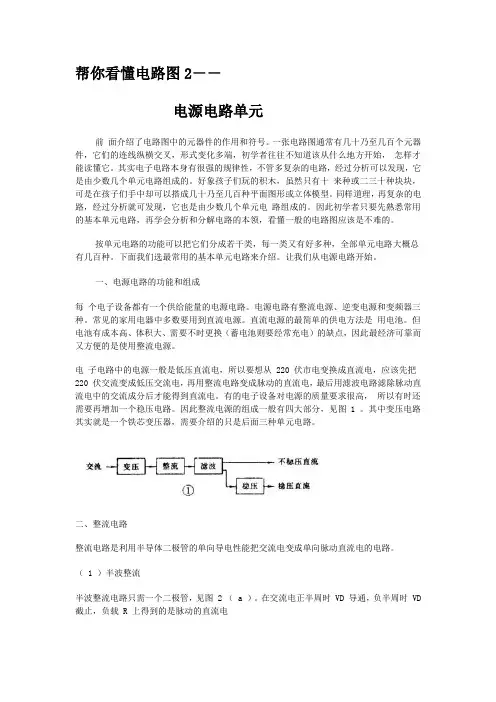

如何看懂电源电路中的电路图一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。
其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把 220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图 1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。
在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图 2 （ b ）。
负载 R L 上得到的是脉动的全波整流电流，输出电压比半波整流电路高。
（ 3 ）全波桥式整流用 4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器，见图2 （ c ）。
负载上的电流波形和输出电压值与全波整流电路相同。
（ 4 ）倍压整流用多个二极管和电容器可以获得较高的直流电压。
图 2 （ d ）是一个二倍压整流电路。
当 U2 为负半周时 VD1 导通， C1 被充电， C1 上最高电压可接近1.4U2 ；当 U2 正半周时 VD2 导通， C1 上的电压和 U2 叠加在一起对 C2 充电，使 C2 上电压接近 2.8U2 ，是 C1 上电压的 2 倍，所以叫倍压整流电路。
三、滤波电路整流后得到的是脉动直流电，如果加上滤波电路滤除脉动直流电中的交流成分，就可得到平滑的直流电。
（ 1 ）电容滤波把电容器和负载并联，如图 3 （ a ），正半周时电容被充电，负半周时电容放电，就可使负载上得到平滑的直流电。
（ 2 ）电感滤波把电感和负载串联起来，如图 3 （ b ），也能滤除脉动电流中的交流成分。
（ 3 ） L 、 C 滤波用 1 个电感和 1 个电容组成的滤波电路因为象一个倒写的字母“ L ”，被称为 L 型，见图 3 （ c ）。
用 1 个电感和 2 个电容的滤波电路因为象字母“ π ”，被称为π 型，见图 3 （ d ），这是滤波效果较好的电路。
（ 4 ） RC 滤波电感器的成本高、体积大，所以在电流不太大的电子电路中常用电阻器取代电感器而组成 RC 滤波电路。
同样，它也有 L 型，见图 3 （ e ）；π 型，见图 3 （ f ）四、稳压电路交流电网电压的波动和负载电流的变化都会使整流电源的输出电压和电流随之变动，因此要求较高的电子电路必须使用稳压电源。
(1 ）稳压管并联稳压电用一个稳压管和负载并联的电路是最简单的稳压电路，见图 4 （ a ）。
图中 R 是限流电阻。
这个电路的输出电流很小，它的输出电压等于稳压管的稳定电压值V Z 。
(2 ）串联型稳压电路有放大和负反馈作用的串联型稳压电路是最常用的稳压电路。
它的电路和框图见图 4 （ b ）、（ c ）。
它是从取样电路（ R3 、 R4 ）中检测出输出电压的变动，与基准电压（ V Z ）比较并经放大器（ VT2 ）放大后加到调整管（ VT1 ）上，使调整管两端的电压随着变化。
如果输出电压下降，就使调整管管压降也降低，于是输出电压被提升；如果输出电压上升，就使调整管管压降也上升，于是输出电压被压低，结果就使输出电压基本不变。
在这个电路的基础上发展成很多变型电路或增加一些辅助电路，如用复合管作调整管，输出电压可调的电路，用运算放大器作比较放大的电路，以及增加辅助电源和过流保护电路等。
（ 3 ）开关型稳压电路近年来广泛应用的新型稳压电源是开关型稳压电源。
它的调整管工作在开关状态，本身功耗很小，所以有效率高、体积小等优点，但电路比较复杂。
开关稳压电源从原理上分有很多种。
它的基本原理框图见图 4 （ d ）。
图中电感 L 和电容 C 是储能和滤波元件，二极管 VD 是调整管在关断状态时为 L 、 C 滤波器提供电流通路的续流二极管。
开关稳压电源的开关频率都很高，一般为几～几十千赫，所以电感器的体积不很大，输出电压中的高次谐波也不多。
它的基本工作原理是 : 从取样电路（ R3 、 R4 ）中检测出取样电压经比较放大后去控制一个矩形波发生器。
矩形波发生器的输出脉冲是控制调整管（ VT ）的导通和截止时间的。
如果输出电压 U 0 因为电网电压或负载电流的变动而降低，就会使矩形波发生器的输出脉冲变宽，于是调整管导通时间增大，使 L 、 C储能电路得到更多的能量，结果是使输出电压 U 0 被提升，达到了稳定输出电压的目的。
（ 4 ）集成化稳压电近年来已有大量集成稳压器产品问世，品种很多，结构也各不相同。
目前用得较多的有三端集成稳压器，有输出正电压的 CW7800 系列和输出负电压的CW7900 系列等产品。
输出电流从 0.1A ～ 3A ，输出电压有 5V 、 6V 、 9V 、12V 、 15V 、 18V 、 24V 等多种。
这种集成稳压器只有三个端子，稳压电路的所有部分包括大功率调整管以及保护电路等都已集成在芯片内。
使用时只要加上散热片后接到整流滤波电路后面就行了。
外围元件少，稳压精度高，工作可靠，一般不需调试。
图 4 （ e ）是一个三端稳压器电路。
图中 C 是主滤波电容， C1 、 C2 是消除寄生振荡的电容 ,VD 是为防止输入短路烧坏集成块而使用的保护二极管。
五、电源电路读图要点和举例电源电路是电子电路中比较简单然而却是应用最广的电路。
拿到一张电源电路图时，应该：① 先按“整流—滤波—稳压”的次序把整个电源电路分解开来，逐级细细分析。
② 逐级分析时要分清主电路和辅助电路、主要元件和次要元件，弄清它们的作用和参数要求等。
例如开关稳压电源中，电感电容和续流二极管就是它的关键元件。
③ 因为晶体管有 NPN 和 PNP 型两类，某些集成电路要求双电源供电，所以一个电源电路往往包括有不同极性不同电压值和好几组输出。
读图时必须分清各组输出电压的数值和极性。
在组装和维修时也要仔细分清晶体管和电解电容的极性，防止出错。
④ 熟悉某些习惯画法和简化画法。
⑤ 最后把整个电源电路从前到后全面综合贯通起来。
这张电源电路图也就读懂了。
图 5 是一个电热毯电路。
开关在“ 1 ”的位置是低温档。
220 伏市电经二极管后接到电热毯，因为是半波整流，电热毯两端所加的是约 100 伏的脉动直流电，发热不高，所以是保温或低温状态。
开关扳到“ 2 ”的位置， 220 伏市电直接接到电热毯上，所以是高温档。
图 6 是利用倍压整流原理得到小电流直流高压电的灭蚊蝇器。
220 伏交流经过四倍压整流后输出电压可达 1100 伏，把这个直流高压加到平行的金属丝网上。
网下放诱饵，当苍蝇停在网上时造成短路，电容器上的高压通过苍蝇身体放电把蝇击毙。
苍蝇尸体落下后，电容器又被充电，电网又恢复高压。
这个高压电网电流很小，因此对人无害。
由于昆虫夜间有趋光性，因此如在这电网后面放一个 3 瓦荧光灯或小型黑光灯，就可以诱杀蚊虫和有害昆虫。
图 7 是一个实用的稳压电源。
输出电压 3 ～ 9 伏可调，输出电流最大100 毫安。
这个电路就是串联型稳压电源电路。
要注意的是:① 整流桥的画法和图 2 （ c ）不同，实际上它就是桥式整流电路。
② 这个电路使用 PNP 型锗管，所以输出是负电压，正极接地。
③ 用两个普通二极管代替稳压管。
任何二极管的正向压降都是基本不变的，因此可用二极管代替稳压管。
2AP 型二极管的正向压降约是 0.3 伏， 2CP 型约是 0.7 伏， 2CZ 型约是 1 伏。
图中用了两个 2CZ 二极管作基准电压。
④ 取样电阻是一个电位器，所以输出电压是可调的。
能够把微弱的信号放大的电路叫做放大电路或放大器。
例如助听器里的关键部件就是一个放大器。
