实训1-路由器访问与配置

实验一路由的基本配置

实验一路由器的配置和使用（课内2学时+

课外4学时）

【实验目的】

1、掌握路由器的基本配置

2、掌握通过静态路由方式实现网络的连通性。

3、掌握RIPv1和RIPv2的基本配置

4、掌握如何关闭自动汇总

5、掌握RIP被动接口基本的配置方法和配置被动接口的目的。

6、加深对OSPF协议工作原理的理解

7、掌握OSPF协议的应用及配置过程

【实验环境】

每组一台RCMS服务器，一台RG-S3760E三层交换机，两台RG-S2328G二层交换机，三台RG-RSR20路由器，两台RG-AP220无线AP

【实验要求】

1、八人一组

2、按照下面所给实验步骤完成各项内容，将实际的操作过程记录在实验报告中，

报告中应给出实际配置，并需要提供配置成功的界面

3、实验结束给出实验总结和体会

【实验内容和实验步骤】

1、路由器的基本配置(课内)

背景描述：你是某公司新进的网管，公司要求你熟悉网络产品，公司采用全系列锐捷网络产品，首先要求你登录路由器，了解、掌握路由器的命令行操

作

a)首先登陆到RCMS管理服务器

b)点击RSR20_R1(每组可以同时配置另外两台路由器，注意端口地址和命名的

变化)

c)输入14级密码“power”进入特权模式

d)修改路由器用户名为R1

e)配置fast Ethernet 0/0的IP地址为192.168.1.1/24，查看端口状态

f)配置Loopback 0端口，地址为1.1.1.1/24，查看端口状态

g)使用show running-config查看路由器的基本配置

h)配置路由器,开启telnet 服务，配置vty线路，允许用户从远程访问路由器，

第单元：实训-路由器访问与配置

实训：路由器访问与配置

2/0接口。

2、分别两个配置路由器的管理IP地址，并为telnet用户配置用户名和登录口令。配置计

算机的IP地址，通过网线将计算机和路由器相连，通过计算机telnet到路由器上进行查看配置。

3、将两个路由器的主机名分别更改为RA和RB。

4、显示当前配置信息。

5、配置路由器的远程密码。

6、显示历史命令:

Router>en

Router#config t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#hostname RA

RA(config)#interface fastethernet 0/0

RA(config-if)#ip address 192.168.1.1 255.255.255.0

RA(config-if)#no shutdown

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

RA(config-if)#exit

RA(config)#interface fastethernet 1/0

RA(config-if)#ip address 10.10.1.1 255.255.255.0

RA(config-if)#no shutdown

第单元实训路由器访问与配置

实训：路由器访问与配置

2/0接口。

2、分别两个配置路由器的管理IP地址，并为telnet用户配置用户名和登录口令。配置计

算机的IP地址，通过网线将计算机和路由器相连，通过计算机telnet到路由器上进行查看配置。

3、将两个路由器的主机名分别更改为RA和RB。

4、显示当前配置信息。

5、配置路由器的远程密码。

6、显示历史命令:

Router>en

Router#config t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#hostname RA

RA(config)#interface fastethernet 0/0

RA(config-if)#ip address 192.168.1.1 255.255.255.0

RA(config-if)#no shutdown

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

RA(config-if)#exit

RA(config)#interface fastethernet 1/0

RA(config-if)#ip address 10.10.1.1 255.255.255.0

RA(config-if)#no shutdown

实验1-路由器及配置基础

3
FACULTY OF SOFTWARE
二、实验环境 • 实验环境：
1 Cisco 2811路由器四台 2 带有超级终端软件的计算机四台 3 能够连接计算机和路由器的反转配置线四条 4 Serial串口线四条 5 直连线四条
福建师范大学软件学院
4
FACULTY OF SOFTWARE
三、实验内容
1 槽位包含 3 个模块：固定配置模块，选配了 2 个模块，依次是： WIC-2T(W0)、HWIC-4ESW(W1) Fa1/0、Fa1/1 属于固定配置; WIC-2T(W0)：Serial1/0/0、Serial1/0/1 HWIC-4ESW(W1)：Fa1/1/0、Fa1/1/1、Fa1/1/2、Fa1/1/3
福建师范大学软件学院
13
FACULTY OF SOFTWARE
RAM/DRAM
• 1.主要存储路由表、ARP缓存、快速交换表和包队列等 • 2.存储正在运行的配置文件 • 3.掉电或重启动内容丢失
福建师范大学软件学院
14
FACULTY OF SOFTWARE
非易失性RAM （NVRAM ）
• 1.非易失性RAM存储配置文件的备份
福建师范大学软件学院
24
FACULTYຫໍສະໝຸດ BaiduOF SOFTWARE
路由器启动流程图
开机

第3单元实训路由器访问与配置

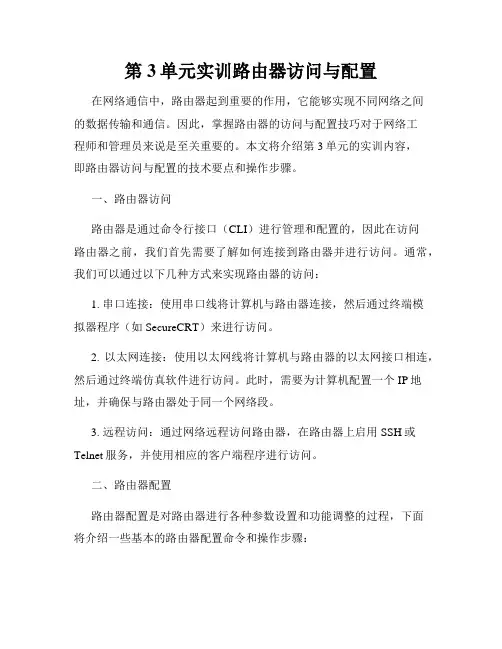

第3单元实训路由器访问与配置在网络通信中，路由器起到重要的作用，它能够实现不同网络之间

的数据传输和通信。因此，掌握路由器的访问与配置技巧对于网络工

程师和管理员来说是至关重要的。本文将介绍第3单元的实训内容，

即路由器访问与配置的技术要点和操作步骤。

一、路由器访问

路由器是通过命令行接口（CLI）进行管理和配置的，因此在访问

路由器之前，我们首先需要了解如何连接到路由器并进行访问。通常，我们可以通过以下几种方式来实现路由器的访问：

1. 串口连接：使用串口线将计算机与路由器连接，然后通过终端模

拟器程序（如SecureCRT）来进行访问。

2. 以太网连接：使用以太网线将计算机与路由器的以太网接口相连，然后通过终端仿真软件进行访问。此时，需要为计算机配置一个IP地址，并确保与路由器处于同一个网络段。

3. 远程访问：通过网络远程访问路由器，在路由器上启用SSH或Telnet服务，并使用相应的客户端程序进行访问。

二、路由器配置

路由器配置是对路由器进行各种参数设置和功能调整的过程，下面

将介绍一些基本的路由器配置命令和操作步骤：

1. 进入特权模式：在访问路由器后，我们需要先进入特权模式，也

即管理员模式，以获取更高级的权限。在命令行界面输入“enable”命令，然后输入管理员密码即可。

2. 配置主机名和域名：可以使用命令“hostname”来配置路由器的主

机名，使用“ip domain-name”命令来配置域名。

3. 配置接口和IP地址：使用“interface”命令进入接口配置模式，然

后使用“ip address”命令配置接口的IP地址、子网掩码和默认网关。

实训1路由器访问与配置(一)2024

实训1路由器访问与配置（一）引言概述:

在计算机网络中，路由器是一种用于连接不同网络，并实现数据包转发的设备。路由器的访问与配置是网络工程师进行网络设置和管理的重要环节。本文将介绍实训1中路由器的访问与配置的基本知识和注意事项。

正文内容:

1. 硬件配置:

- 确认路由器硬件连接: 检查路由器与计算机的物理连接是否正确并稳定。确保路由器的电源、网线等连接正常。

- 路由器登录信息: 了解路由器的默认IP地址、用户名和密码，并确保这些信息正确。可通过路由器厂商的网站或说明书获得这些信息。

2. 路由器访问:

- IP地址设置: 在计算机的网络设置中，为计算机配置与路由器在同一子网中的IP地址。确保计算机能够与路由器进行通信。

- 使用Web界面: 打开计算机的浏览器，输入路由器的IP地址，并输入正确的用户名和密码进行登录。

- 使用命令行界面: 通过Telnet或SSH等工具，使用命令行界面登录路由器。

3. 基本配置:

- 密码修改: 修改路由器的管理员密码，确保密码强度足够，提高安全性。

- 主机名设置: 为路由器设置一个唯一的主机名，便于对多个路由器进行管理。

- 时钟设置: 配置路由器的时钟，以同步网络中的时间，并确保日志记录和其他操作能够准确反映发生的时间。

4. 网络配置:

- 接口配置: 配置路由器的各个网络接口，包括IP地址分配、子网掩码、默认网关等。

- 路由配置: 配置路由器的路由表，包括静态路由和动态路由，以实现数据包的正确转发。

- NAT配置: 在需要时，配置网络地址转换（NAT）以实现内部私有网络与外部公网的通信。

实验1_路由器的基本配置

实验一路由器的基本配置

依据网络拓扑配置相应的路由器的接口及路由协议(45) 步骤：

1．进行本机网络配置

2．在超级终端上运行enable，进入特权模式，在密码提示时输入cisco（注意此时提示符的变化）

3．运行show running-config命令，观察路由器现行配置

4．按照如下拓扑图配置Router的各接口地址及掩码：

192.168.3.0

a.运行config terminal命令，进入全局配置模式

b.运行interface e0命令，进入接口配置模式

c.运行ip address x.x.x.x 255.255.0.0，给e0接口配置ip地址

1)仿照e0接口，给s0，s1接口配置ip地址

2)在给每个串口配置完ip地址以后，要运行clock rate 9600，和no shutdown两

条命令，保证串口成功启动

5．退出配置模式，回到特权模式，使用exit命令逐层退出

6．运行show interface命令，查看各个接口状态及配置信息

7．运行show ip route查看路由表信息

8．启动rip路由协议

a.再次进入全局配置模式

b.运行router rip命令，进行rip配置

c.运行network x.x.x.x 命令，将路由器直连网络都输入进去

9．再退回特权模式，再次运行show ip route 命令，看与上次比较有无变化

配置实例：

Router#config ter

Enter configuration commands, one per line. End with CNTL/Z.

路由器配置实训

一、访问控制列表

实训目的

1.掌握标准访问控制列表的配置方法。

2.掌握扩展访问控制列表的配置方法。

实训设备与环境

Cisco2621路由器1台，PC机4台，1台服务器。Console电缆1条，控制电缆1条，双绞线若干，交换机两台。标准访问控制列表的实训环境如图1所示。扩展访问控制列表的实训环境如图2所示。

图1 标准访问控制列表实训环境

图2 扩展访问控制列表实训环境

实训内容

1.配置标准ACL，使某个网段中只有指定PC机可以访问其他网段。

2.配置扩展ACL，对ICMP协议数据进行限制，对流入、流出路由器的不同类型服务数据加以限制。

1.标准访问控制列表配置。

(1)按图1所示连接路由器、交换机和PC机。

(2)配置路由器和PC机的IP地址，并测试PC机间的连通性。

(3)配置路由器上的标准访问控制列表，要求只有PC2可以访问子网192.168.2.0/24，禁止其他通信量。

(4)测试、检查配置的标准访问控制列表。

2.扩展访问控制列表配置。

(1)按图2所示连接路由器、PC机和服务器。

(2)配置路由器、PC机和服务器的IP地址，测试PC机和服务器的连通性。

(3)在服务器上安装并配置Web服务、Telnet服务器。

(4)配置扩展访问控制列表，要求PC1无法Ping通服务器，但允许其他通信量通过。

(5)测试、检查配置的扩展访问控制列表。

二、IP路由配置

实训目的

1.掌握静态路由和默认路由的配置方法。

2.掌握RIP动态路由配置方法。

实训设备与环境

配置有串行接口模块的Cisco2621路由器3台，3台PC机，双绞线若干，Console电缆3条。实训环境如图3所示，各路由器间的线路带宽见图中标注。

实训1路由器访问与配置(一)2024

实训1路由器访问与配置（一）引言概述:

在计算机网络中，路由器是一种用于连接不同网络，并实现数据包转发的设备。路由器的访问与配置是网络工程师进行网络设置和管理的重要环节。本文将介绍实训1中路由器的访问与配置的基本知识和注意事项。

正文内容:

1. 硬件配置:

- 确认路由器硬件连接: 检查路由器与计算机的物理连接是否正确并稳定。确保路由器的电源、网线等连接正常。

- 路由器登录信息: 了解路由器的默认IP地址、用户名和密码，并确保这些信息正确。可通过路由器厂商的网站或说明书获得这些信息。

2. 路由器访问:

- IP地址设置: 在计算机的网络设置中，为计算机配置与路由器在同一子网中的IP地址。确保计算机能够与路由器进行通信。

- 使用Web界面: 打开计算机的浏览器，输入路由器的IP地址，并输入正确的用户名和密码进行登录。

- 使用命令行界面: 通过Telnet或SSH等工具，使用命令行界面登录路由器。

3. 基本配置:

- 密码修改: 修改路由器的管理员密码，确保密码强度足够，提高安全性。

- 主机名设置: 为路由器设置一个唯一的主机名，便于对多个路由器进行管理。

- 时钟设置: 配置路由器的时钟，以同步网络中的时间，并确保日志记录和其他操作能够准确反映发生的时间。

4. 网络配置:

- 接口配置: 配置路由器的各个网络接口，包括IP地址分配、子网掩码、默认网关等。

- 路由配置: 配置路由器的路由表，包括静态路由和动态路由，以实现数据包的正确转发。

- NAT配置: 在需要时，配置网络地址转换（NAT）以实现内部私有网络与外部公网的通信。

实训1-路由器访问与配置之欧阳学文创编

实训：路由器访问与配置

二、实验命令

三、网络拓扑图及描述

四、实验步骤

步骤及简述：

1、用标准console线缆连接计算机的串口和路由器的console口，在计算机上启

用超级终console口建立连接；

2、配置路由器的管理IP地址，并为telnet用户配置用户名和登录口令。配置计

算机的IP(与路由器管理IP地址在同一个网段)，通过网线将计算机和路由器相连，通过计算机到路由器上进行查看配置；

3、更改路由器的主机名；

4、擦除配置信息、保存配置信息、显示配置信息；

5、显示当前配置信息；

6、显示历史命令:

路由器端口默认关闭，开启fa0/0端口

Line protocol on Interface FastEthernet0/0, changed state

修改路由器主机名

设置进入特权模式密码

设置telnet远程登录密码配置路由器的管理IP开启端口端登录测试: 、验证进入特权模式的密码Switch>en

2、验证telnet远程登录密码、用标准console线缆连接计算机1的串口和路由

器的console口，用交叉线连接计算机2fastetrernet和路由器的fastethernet 0/0口，用V.3.5线缆连接来个路由器的serial 接口。、分别两个配置路由器的管理IP 地址，并为telnet用户配置用户名和登录口令。配置计

IP地址，通过网线将计算机和路由器相连，通过计算机telnet到路由器上进行查看、将两个路由器的主机名分别更改为RA和RB。、显示当前配置信息。、配置路由器的远程密码。

伍、实验总结

路由器配置实训

一、访问控制列表

实训目的

1.掌握标准访问控制列表的配置方法。

2.掌握扩展访问控制列表的配置方法。

实训设备与环境

Cisco2621路由器1台，PC机4台，1台服务器。Console电缆1条，控制电缆1条，双绞线若干，交换机两台。标准访问控制列表的实训环境如图1所示。扩展访问控制列表的实训环境如图2所示。

图1 标准访问控制列表实训环境

图2 扩展访问控制列表实训环境

实训内容

1.配置标准ACL，使某个网段中只有指定PC机可以访问其他网段。

2.配置扩展ACL，对ICMP协议数据进行限制，对流入、流出路由器的不同类型服务数据加以限制。

1.标准访问控制列表配置。

(1)按图1所示连接路由器、交换机和PC机。

(2)配置路由器和PC机的IP地址，并测试PC机间的连通性。

(3)配置路由器上的标准访问控制列表，要求只有PC2可以访问子网192.168.2.0/24，禁止其他通信量。

(4)测试、检查配置的标准访问控制列表。

2.扩展访问控制列表配置。

(1)按图2所示连接路由器、PC机和服务器。

(2)配置路由器、PC机和服务器的IP地址，测试PC机和服务器的连通性。

(3)在服务器上安装并配置Web服务、Telnet服务器。

(4)配置扩展访问控制列表，要求PC1无法Ping通服务器，但允许其他通信量通过。

(5)测试、检查配置的扩展访问控制列表。

二、IP路由配置

实训目的

1.掌握静态路由和默认路由的配置方法。

2.掌握RIP动态路由配置方法。

实训设备与环境

配置有串行接口模块的Cisco2621路由器3台，3台PC机，双绞线若干，Console电缆3条。实训环境如图3所示，各路由器间的线路带宽见图中标注。

实训1 交换机与路由器基本配置实验

实训1交换机与路由器基本配置实验

一、任务与目的

1. 实验任务：

(1) 掌握利用Console方式和利用Telnet方式配置交换机和路由器的方法；

(2) 掌握交换机和路由器的基本配置命令。

1.实验目的：

(1)熟悉和掌握交换机和路由器的基本配置方法；

(2)熟悉和掌握交换机和路由器的基本配置命令。

二、原理（条件）

1．相关知识：

(1) 路由器与交换机的基本工作原理;

(2) 路由器与交换机的工作模式；

(3) 配置的连线方式与配置方法。

2.实验条件：

(1) cisco pt软件。

三、内容与步骤

1．掌握配置路由器与交换机的基本命令（课上讲解）；

2．掌握利用Console方式配置路由器与交换机的方法（连接方法如图1）；

3．掌握利用Telnet方式配置路由器与交换机的方法。

图1 Console配置路由器与交换机方法

四、数据处理（现象分析）

。

实训2 交换机vlan的划分

一、任务与目的

1. 实验任务:

(1) 掌握和完成设置vlan的方法；

(2) 完成vlan间计算机的测试。

2. 实验目的:

(1) 熟悉交换机vlan的配置方法；

(2) 熟悉和掌握划分vlan的意义。

二、原理（条件）

1．相关知识:

(1) Vlan的工作原理；

(2) 配置VLAN的相关命令。

2.实验条件：

(1) cisco pt软件。

三、内容与步骤

1．实验内容：

在一台CISCO 2950交换机上划分VLAN，端口1、3划分为VLAN2，端口10划分为VLAN3,并进行测试。

图2 简单VLAN配置结构图

2. 测试方法

（1）未划分vlan时，pc1、pc2、pc3相互进行ping操作。

实训1路由器访问与配置(一)

实训1路由器访问与配置（一）引言概述:

在计算机网络中，路由器是一种用于连接不同网络，并实现数据包转发的设备。路由器的访问与配置是网络工程师进行网络设置和管理的重要环节。本文将介绍实训1中路由器的访问与配置的基本知识和注意事项。

正文内容:

1. 硬件配置:

- 确认路由器硬件连接: 检查路由器与计算机的物理连接是否正确并稳定。确保路由器的电源、网线等连接正常。

- 路由器登录信息: 了解路由器的默认IP地址、用户名和密码，并确保这些信息正确。可通过路由器厂商的网站或说明书获得这些信息。

2. 路由器访问:

- IP地址设置: 在计算机的网络设置中，为计算机配置与路由器在同一子网中的IP地址。确保计算机能够与路由器进行通信。

- 使用Web界面: 打开计算机的浏览器，输入路由器的IP地址，并输入正确的用户名和密码进行登录。

- 使用命令行界面: 通过Telnet或SSH等工具，使用命令行界面登录路由器。

3. 基本配置:

- 密码修改: 修改路由器的管理员密码，确保密码强度足够，提高安全性。

- 主机名设置: 为路由器设置一个唯一的主机名，便于对多个路由器进行管理。

- 时钟设置: 配置路由器的时钟，以同步网络中的时间，并确保日志记录和其他操作能够准确反映发生的时间。

4. 网络配置:

- 接口配置: 配置路由器的各个网络接口，包括IP地址分配、子网掩码、默认网关等。

- 路由配置: 配置路由器的路由表，包括静态路由和动态路由，以实现数据包的正确转发。

- NAT配置: 在需要时，配置网络地址转换（NAT）以实现内部私有网络与外部公网的通信。

实训1-路由器连接与配置

路由器连接与配置是计算机网络中的重要环节之一，下面将介

绍实训1中的具体操作步骤。

1. 准备工作

在开始路由器连接与配置之前，需要做以下准备工作：

- 确保已正确接通电源，并连接好所需的网络线缆。

- 确定路由器的默认管理IP地址和登录用户名、密码，以便后

续配置使用。

2. 连接路由器

按照以下步骤连接路由器：

1. 将一端的网络线缆连接到路由器的WAN口（宽带接口）。

2. 将另一端的网络线缆连接到宽带提供商提供的设备（如光猫）的LAN口（局域网接口）。

3. 配置路由器

按照以下步骤配置路由器：

1. 打开一个浏览器，输入路由器的默认管理IP地址，并按回车键进入登录页面。

2. 输入正确的登录用户名和密码，点击登录按钮进行登录。

3. 进入路由器的管理界面后，根据需要进行相应的配置操作，如修改网络名称（SSID）、设置无线密码、配置端口转发、配置静态IP等。根据实际情况，参考路由器的说明文档进行操作。

4. 配置完成后，点击保存或应用按钮，使配置生效。

5. 测试网络连接是否正常，确保能够访问互联网。

注意事项

在进行路由器连接与配置时，应注意以下事项：

- 确认网络线缆连接正确，避免插错接口。

- 输入正确的路由器管理IP地址、用户名和密码，以免登录失败。

- 在进行配置操作时，确认每一步的配置信息准确无误。

- 路由器连接与配置过程中，务必遵循网络安全规范，设置复杂的密码，并定期更新路由器固件等。

以上就是实训1-路由器连接与配置的操作步骤和注意事项。通

过正确进行路由器连接与配置，可以保证网络的正常运行和安全性。如果在操作中遇到问题，需要仔细阅读路由器的说明文档或咨询相

实验1 路由器的基本配置

实验1路由器的基本配置

实验目的：熟练掌握路由器的基本配置

实验设备：１台Cisco路由器，型号不限；１台WindowsPC机，超级终端，反转线及相应接口转换器、交叉线。或路由器模拟器软件

实验要求：

要求电脑能PING通路由器，设置了开机

密码、远登密码、进特权模式密码，涉及命令

有：

１、路由器的登录

２、模式切换

３、路由器命名

４、设置路由器各接口的IP地址、

子网掩码、激活端口

５、路由器的enable、console、vty、

aux口令设置

６、配置文件管理：配置文件的显

示、存盘、重新加载、删除等

实验步骤：（请学生自行设计，以下仅供参考）

１、设置路由器名：

格式：在全局模式下hostname 路由器名

２、设置端口IP、子网掩码、激活端口:

格式：在接口模式下ip address ip地址子网掩码

no shut

３、路由器口令的设置与恢复：

①设置进入特权模式的明文口令、安全口令：

格式：在全局模式下enable password 口令(若设置了安全口令，该明文口令将无效)

格式：在全局模式下enable secret 口令设置安全口令(不显示口令)

no enable secret 删除安全口令

验证：从用户模式进入到特权模式，将提示输入密码

②设置路由器Console端口的密码

格式：在全局模式下line con 0

login

password 密码

验证：从控制端口登录路由器，键入回车进入用户模式时要求输入开机密码

③设置路由器vty端口的密码

格式：在全局模式下line vty 0 4

login

password 密码

单元实训路由器访问与配置

单元实训路由器访问与

配置

集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]

实训：路由器访问与配置

步骤及简述：

路由器基本配置（一）：

实验拓补图

1、用标准console线缆连接计算机的串口和路由器的console口，在计算机上启用超级终端，并配置超级终端的参数，使计算机与路由器通过console口建立连接；

2、配置路由器的管理IP地址，并为telnet用户配置用户名和登录口令。配置计算机的IP地址(与路由器管理IP地址在同一个网段)，通过网线将计算机和路由器相连，通过计算机telnet到路由器上进行查看配置；

3、更改路由器的主机名；

4、擦除配置信息、保存配置信息、显示配置信息；

5、显示当前配置信息；

6、显示历史命令:

Router>en

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#interface fa0/0

1

实训成绩：指导教师签名：实训日期：

实训1-路由器访问与配置

实验一 路由的基本配置

第单元：实训-路由器访问与配置

第单元实训路由器访问与配置

实验1-路由器及配置基础

第3单元实训路由器访问与配置

实训1路由器访问与配置(一)2024

实验1_路由器的基本配置

路由器配置实训

实训1路由器访问与配置(一)2024

实训1-路由器访问与配置之欧阳学文创编

路由器配置实训

实训1 交换机与路由器基本配置实验

实训1路由器访问与配置(一)

实训1-路由器连接与配置

实验1 路由器的基本配置

单元实训路由器访问与配置

实验一路由的基本配置
