变频器培训--复习思考题
变频器第三章课后习题答案
变频器第三章课后习题答案变频器第三章课后习题答案随着科技的不断发展，变频器作为一种重要的电力控制设备，被广泛应用于各个领域。
变频器的作用是通过改变电机的电压和频率，实现对电机的调速控制。
在变频器的学习过程中，课后习题是巩固和检验学习效果的重要方式。
本文将为大家提供变频器第三章课后习题的详细答案。
1. 什么是变频器的基本结构？答：变频器的基本结构包括整流器、滤波器、逆变器和控制电路。
整流器将交流电源转换为直流电源，滤波器用于滤除直流电源中的脉动，逆变器将直流电源转换为交流电源，控制电路用于控制变频器的工作状态。
2. 变频器的工作原理是什么？答：变频器的工作原理是通过改变输入电压的频率和幅值，控制电机的转速。
当输入电压的频率和幅值改变时，电机的转速也会相应改变。
变频器通过控制逆变器输出的电压和频率，实现对电机的调速控制。
3. 什么是PWM控制？答：PWM控制是一种通过调制脉冲宽度来控制电压的方法。
在PWM控制中，将输入电压分为若干个脉冲，通过调整脉冲的宽度来控制输出电压的大小。
脉冲的宽度越大，输出电压的幅值越大；脉冲的宽度越小，输出电压的幅值越小。
4. 变频器的调速方式有哪些？答：变频器的调速方式包括开环调速和闭环调速。
开环调速是指通过设定变频器的输出频率来控制电机的转速，但无法实时监测电机的转速。
闭环调速是指通过反馈装置实时监测电机的转速，并根据反馈信号对变频器进行调整，使电机的转速达到设定值。
5. 什么是矢量控制？答：矢量控制是一种通过实时监测电机的电流和转矩来控制电机的转速和转矩的方法。
在矢量控制中，通过对电机的电流和转矩进行测量和计算，实现对电机的精确控制。
矢量控制可以提高电机的响应速度和控制精度。
6. 变频器在工业生产中的应用有哪些？答：变频器在工业生产中有广泛的应用。
例如，在风机和泵的控制系统中，变频器可以根据实际需求调整电机的转速，实现节能和减少噪音；在机床和输送设备中，变频器可以实现电机的精确控制，提高生产效率；在电梯和升降机中，变频器可以实现平稳的起停过程，提高乘坐舒适度。
变频调速理论基础-复习及习题解答
三、交流异步电动机变频调速的理论基础问题3-1：在电动机调速时，为什么要保持每极磁通量为额定值不变？对直流电机和交流异步电机，分别采用什么方法使电机每极的磁通恒定？异步电机的气隙磁链在每相定子中的感应电动势E g =4.44f 1N 1k N1Φm 如果使Eg/f 1=K 气隙磁链保持不变，要保持直流电机的磁通恒定，因为其励磁系统是独立的，只要对电枢反应的补偿合适，容易做到保持磁通恒定。
要保持交流异步电机的磁通恒定，必须采用恒压频比控制。
问题3-2：交流异步电动机的恒压频比控制有哪三种方式？试就其实现难易程度、机械特性等方面 进行比较。
Eg/f 1=K ，气隙磁链在每相定子中的感应电动势/输入频率为恒值，机械特性非线性，难实现，加定子电压补偿的目标，改善低速性能。
T max ，n m 与频率无关，机械特性平行，硬度相同，类似于直流电动机的降压调速，属于恒转矩调速。
U 1/f 1=K ，定子相电压/输入频率为恒值，U 1定子相电压，机械特性非线性，易实现。
f 1接近额定频率时，T max 变化不大，f 1的降低，T max 变化较大，在低速时甚至拖不动负载。
实际上U 1/f 1=常数，由于频率很低时定子电阻损耗相对较大， 不可忽略，故必须进行定子电压补偿。
E 2/f 1=K ，转子磁链在每相定子中的感应电动势/输入频率为恒值，E 2转子磁链在每相定子中的感应电动势（忽略转子电阻损耗）转子磁链恒值，机械特性线性， 稳态性能和动态性能好，最难实现。
这是矢量控制追求的目标。
问题3-3：交流异步电动机变频调速系统在基速以上和基速以下分别采用什么控制方法，磁通、转矩、功率呈现怎样的变化规率？并请用图形表示。
恒磁通调速（基频以下）U 1/f 1=常数，并补偿定子电阻损耗。
恒功率调速（基频以上）升高电源电压时不允许的，f 1Φm =KE g 0f T f带定子电压补偿的U 1/f 1=KφφmU1fnUnnT在频率上调时，只能保持电压不变。
变频器技术与应用第3章 思考与练习解答
思考与练习1.交-直-交变频器的主电路包括那些组成部分？并说明各部分的作用。
答:交-直-交变频器的主电路由整流电路、中间电路、逆变电路三部分组成。
整流电路：把从电网接入幅值和频率都恒定的交流电压信号，经由整流器转换为直流电压；中间电路：整流器输出电压含有频率为电源频率6倍的纹波，中间电路的滤波电路能减少电压和电流的波动，还可以避免变频器被雷击时二极管被烧坏。
在直流回路中的制动电阻或反馈通道吸收电动机的再生电能，能使电动机快速制动。
逆变电路：能把直流电源逆变成交流电源，驱动电动机实现变速。
2.说明可控整流电路和不可控整流电路的组成和原理有什么区别。
答:不可控整流电路使用的器件为电力二极管，三相桥式整流电路共有6个整流二极管，其中3个二极管、、的阴极连接在一起，称为共阴极组；另外3个二极管、、的阳极连接在一起，称为共阳极组。
在接入电源、、工作期间，每等份时间段内，在共阴极组中二极管阳极电位最高的优先导通，在共阳极组中二极管阴极电位最低的优先导通。
同一时刻每组各一个二极管同时导通，其余四个反向截止。
在自然换相点各二极管换相导通或截止。
在每个周期内，每个二极管导通1/3周期，即导通角为120°，极性始终上正下负，为脉动直流电压。
负载电阻上输出的平均电压为输入相电压的2.34倍，不可改变。
可控整流电路：三相桥式整流电路中的二极管换为晶闸管（又称可控硅），就成为三相桥式全控整流电路。
当闸管阳极和阴极承受正向电压且门极和阴极两端加正向触发电压时才能导通，所以晶闸管可控整流电路输出电压的平均值可随门极控制电压信号的变化连续可调，负载上平均电压的平均值电压可被晶闸管触发延迟角调控。
3.中间电路有哪些形式？并说明各形式的功能。
答: 中间电路有哪些形式有滤波电路、制动电路。
滤波电路分为电压型可以可使直流母线电压基本保持恒定，能有效的减小受负载变动造成的影响；电流型电流基本不受负载的影响。
制动电路：分为动力制动、反馈制动、直流制动三种方式。

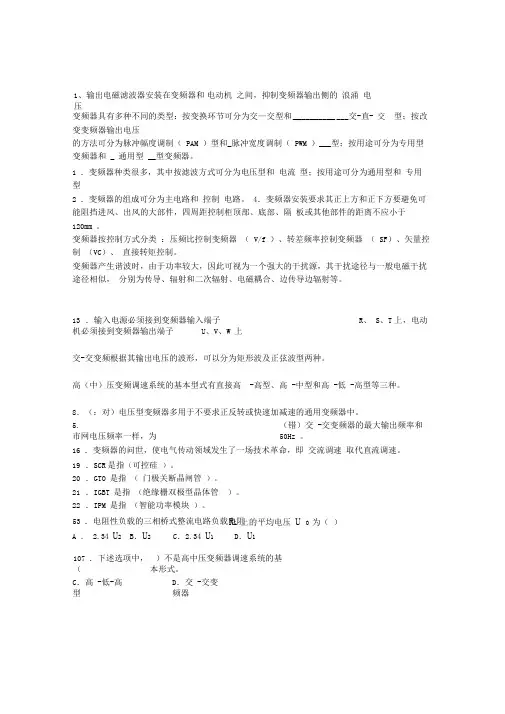

(完整版)变频器复习题及答案
17．当电动机再生电流增加，使得主电路电压达到过电压检出值时，变频器会发出 位数，显 示内容 有：（1）
18．LED数码显示屏可显示
，这样可以方便的进行自动或手动控制，一旦变频器出现
，（2）
报警信号。
（3）。
19．变频器外部紧急停止信号输入后，显示屏上会显示
20．变频器外部遮断信号输入后，显示屏上会显示。
或浪涌吸收器，以免造成开关管过流损坏或变频器不能正常工作。
43．变频器与电动机之间不可连接控制电动机起动停止的开关，以免造成变频 器 跳闸及损坏。
44．变频器输入控制端子分为
端子和
端子
45．变频器运行控制端子中，FWD代表，REV代表，JOG代表，STOP代
表。
46．变频器中频率增益功能的用途是。
47．变频器主电路由整流及滤波电路、和制动单元组成。
61．（ ）电பைடு நூலகம்型逆变电路由于能量只能单方向传送，不能适应再生制动运行，因此应用范围很广，不受限 制。错 交-交变频由于没有中间环节，能量转换效率较高，广泛应用于大功率的三相异步电动机和同步电动机的高 速变频调速。 错
变频器测试题
选择题
20、变频器的节能运行方式只能用于（
C：直接转矩D：CVCF
5．变频器是由计算机控制 ，将工频交流电变为 相交流电的电器设备。
变频器具有多种不同的类型：按变换环节可分为交—交型和___交-直- 交型；按改变变频器输出电压
的方法可分为脉冲幅度调制（PAM）型和_脉冲宽度调制（PWM）___型；按用途可分为专用型变频器和_通用型__型变频器。
1．变频器种类很多，其中按滤波方式可分为电压型和 电流 型；按用途可分为通用型和 专用 型
(完整版)变频器课后习题
1.什么叫变频器？变频调速有哪些应用？答：变频器是将固定电压、固定频率的交流电变换为可调电压、可调频率的交流电的装置。
变频调速的应用主要有：①在节能方面的应用。
例如风机、泵类负载采用变频调速后，节电率可以达到20%～60%；②在提高工艺水平和产品质量方面的应用。
例如变频调速应用于传送、起重、挤压和机床等各种机械设备控制领域；③在自动化系统中的应用。
例如，化纤工业中的卷绕、拉伸、计量、导丝；玻璃工业中的平板玻璃退火炉、玻璃窑搅拌、拉边机、制瓶机；电弧炉自动加料、配料系统以及电梯的智能控制等。
1.异步电动机变频调速的机理论是什么？答：异步电动机转速n=60f1（1—s）/p电源频率为f1，由上试可见，调节电源频率f1，可使异步电动机的转速n得到大范围的调节。
1.晶闸管的导通条件是什么？关断条件是什么？答：晶闸管的导通条件：在晶闸管的阳极A和阴极K间加正向电压，同时在它的门极G和阴极K间也加正向电压。
要使导通的晶闸管的关断，必须将阳极电流IA降低到维持电流IH以下，上述正反馈无法维持，管子自然关断。
维持电流IH是保持晶闸管导通的最小电流。
2.说明GTO的开通和关断原理。
与普通晶闸管相比较有何不同？答：GTO开通过程与普通晶闸管相似，在GTO阳极A和阴极K间加正向电压，同时在它的门极G和阴极K间也加正向电压。
关断过程是通过在GTO控制极施加关断脉冲（门极G和阴极K间也加负向电压）实现的。
3.GTO有哪些主要参数？其中哪些参数与普通晶闸管相同？哪些不同？答：GTO的多数参数与普通晶闸管相同，意义不同的参数有：（1）最大可关断阳极电流ＩTGQM(2）关断增益Goff4.GTO为什么要设置缓冲电路？说明缓冲电路的工作原理。
答：GTO关断时，抑制阳极电流下降过程中所产生的尖峰阳极电压Ｕp，以降低关断损耗，防止结温升高；抑制阳极电压ＵＡk的上升率du／dt，以免关断失败；GTO开通时，缓冲电容通过电阻向GTO放电，有助于所有GTO元达到擎住电流值。
变频器培训考试题答案
变频器培训考试题答案变频器培训考试题答案一、填空题1、当我们说“变频器”时，我们通常是指__电力电子设备__，它可以改变交流电的频率和电压，从而实现对电动机的速度控制。
2、变频器主要由__整流器__、__逆变器__和__滤波器__等组成。
3、整流器的主要功能是将交流电转换为直流电，它由__二极管__或晶闸管等元件构成。
4、逆变器的主要功能是将直流电转换为交流电，它由__晶体管__或场效应管等元件构成。
5、滤波器的作用是__减小变频器输出波形中的谐波分量__，以减小对周围电子设备的干扰。
二、选择题1、变频器的额定容量是指其可以连续输出的最大有功功率，通常用__千瓦__来表示。
A. 瓦特 B. 伏安 C. 赫兹 D. 兆伏安2、下列哪种元件通常用于逆变器的开关元件？ A. 二极管 B. 晶闸管 C. 晶体管 D. 场效应管3、滤波器的主要元件是__电容和电感__。
A. 二极管 B. 晶闸管 C. 晶体管 D. 电容和电感4、当我们说“变频器的频率可调范围是0~60Hz”时，这意味着什么？A. 变频器可以任意调整输出频率，但只能在0~60Hz范围内。
B. 变频器可以在0~60Hz范围内自动调整输出频率，以实现电动机的速度控制。
C. 变频器的额定工作频率是60Hz，但在特殊情况下可以在0~60Hz范围内工作。
D. 以上说法都不正确。
三、判断题1、变频器的整流器和逆变器都是由二极管或晶体管等元件构成的。
（对）2、滤波器的作用是减小变频器输出波形中的谐波分量，以减小对电动机的干扰。
（错）3、当我们调整变频器的输出频率时，其输出电压也会相应地改变。
（对）4、变频器的额定容量通常用伏安来表示。
（错）5、变频器的滤波器中通常会使用电容和电感来减小输出波形中的谐波分量。
（对）四、简答题1、什么是变频器？它的主要作用是什么？变频器是一种电力电子设备，可以改变交流电的频率和电压，从而实现对电动机的速度控制。
其主要作用是对电动机进行调速控制，以达到节能、高效、平稳运行的目的。
变频器技术与应用第5章 思考与练习解答
第5章思考与练习解答1. 变频器的主电路端子有哪些？答：变频器的主电路端子包括：主电源输入端子、变频器输出端子、DC 电抗器连接端子、制动电阻器连接端子、再生制动单元连接端子、接地端子。
主电源输入端子接电源，要求接隔离开关和工作接触器。
隔离开关用于变频器的总电源控制，而接触器用于变频器工作中的通电或断电；变频器的输出端不能连接进相电容或电涌吸收器，进相电容器和浪涌吸收器会造成变频器跳闸以及导致变频器内部电容器、浪涌吸收器损坏；输入端和输出端不能错接，如果接错，变频器运行时会烧坏逆变模块；2. 变频器的输入输出端子有哪些？答：变频器的输入端子包括：模拟量输入端子、接点输入端子、多功能输入控制端子；输出端子包括：模拟量(AM)输出端子、多功能输出端子等。
3. 变频器与频率有关的参数有哪些？如何设置？答：变频器与频率有关的参数包括：各种频率参数，如：基本频率、最高频率、上、下限频率、回避频率、载波频率等；段速频率，频率增益和频率偏置等。
不同厂家不同型号的变频器频率参数设置都需按照产品说明书上的参数设置范围进行设置。
4. 变频器与运行有关的参数有哪些？如何设置？答：变频器与运行有关的参数包括：加速时间和减速时间，加速曲线和减速曲线，点动运行，瞬时停电再启动，变频器的制动控制。
加速时间设置原则：兼顾起动电流和起动时间，一般情况下负载重时加速时间长，负载轻时加速时间短。
减速时间设置的原则：防止平滑滤波电路的电压过高，不使因再生过电压而使变频器跳闸。
加速曲线和减速曲线设置是要根据负载的要求来设置；点动运行频率设置时要考虑电机的瞬时过电流。
5. 变频器的保护功能有哪些？各起什么作用。
答：变频器对电机的保护功能主要有以下几种：（1）过电压保护变频器的输出有电压检测功能，变频器能自动调整输出电压，使电机不承受过电压。
即使在输出电压调整失效和输出电压超过正常电压的110%时，变频器也会通过停机对电机起到保护作用。
（2）欠电压保护当电机的电压低于正常电压的90%时，变频器保护停机。
变频器应用基础复习思考题.doc
1、正弦波脉冲宽度调制英文缩写是（C ）。
2、对电动机从基木频率向上的变频调速属于（A调速。
3、4、6、A：恒功率B：恒转矩C：恒磁通D：恒转差率下列哪种制动方式不适用于变频调速系统（CA：直流制动B：冋馈制动C：反接制动对于风机类的负载宜采用（DA：育线型B： S型C：正半S型型号为FR-D720变频器电源电压是（A： 200 B： 220 C： 400）。
D：能耗制动的转速上升方式。
0：反半S型A ) VoD： 440A： 2 B： 3 C：4D： 5C：转矩补偿D：段速控制变频器原理与应用复习是考题一、选择题A： PWM B： PAM C： SPWM D： SPAM7、三相异步电动机的转速除了与电源频率、转差率有关，还与（A ）有关系。
A：磁极数B：磁极对数C：磁感应强度D：磁场强度8、目前，在屮小型变频器屮普遍采用的电力电了器件是（D ）oA： SCR B： GTO C： MOSFET D： IGBT9、IGBT属于（B ）控制型元件。
A：电流B：电压C：电阻D：频率10、变频器的调压调频过程是通过控制（B ）进行的。
A：载波B：调制波C：输入电压D：输入电流11、变频器种类很多，其屮按滤波方式可分为电压型和（A ）型。
A：电流B：电阻C：电感D：电容12、在变频调速系统屮，变频器的热保护功能能够更好地保护电动机的（DA：过热B：过流C：过压D：过载13、变频器是一种（B ）设置。
A：驱动頁流电机B：电源变换C：滤波D：驱动步进电机14、FR-A540变频器操作面板上的M0\指示灯在（ C ）发光。
A：模式切换B：监视模式C：参数设定模式D：运行模式15、FR-A540变频器操作面板上的EXT指示灯在（D ）发光。
A：模式切换B：监视模式C：参数设定模式D：运行模式16、FR-A540变频器操作面板上的显示屏幕可显示（C ）位数字或字母。
17、在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（C ）功能。
（完整版）变频复习题及答案讲解
（完整版）变频复习题及答案讲解1. 什么是变频器？变频器具有多种不同的类型，按变换环节可分为哪两种类型？按⽤途可分为什么?(变频器是⼀种把电压和频率固定的交流电变成可调的交流电的⼀种电⼒电⼦装置，按变换环节可分为交-直型和交-直-交型，按⽤途可分为通⽤型和专⽤型)2. 变频器的可编程输出端电路结构主要有两种类型，分别是什么？p52晶体管输出型继电器输出型3. 在⾃动控制系统中，电动机的转速与被控量的变化趋势相同，称为什么？正反馈电动机的转速与被控量的变化趋势相反，称为什么?p97负反馈4. 带式输送机，造纸机各属于什么负载？p86、p87恒转矩恒功率5. 变频器的加速曲线有⼏种?线性S型半S型电梯属于哪种？ S型风机属于哪种？半S型p596. 变频器可以在本机控制，也可在远程控制。
本机控制是由什么来设定运⾏参数键盘，远控时，通过什么来对变频调速系统进⾏外控操作？p43外部控制端⼦7. 已知某型号变频器的预设加速度时间为10s,则电动机从30Hz加速到45Hz所需时间为多少?p81 3S8. 变频器主电路由什么组成？p12整流电路滤波电路逆变电路9. 电⼒MOSFET有三个电极分别为什么？p9栅极G源极S漏极D10. 现要求储⽓罐内空⽓压⼒保持为0.6MPa,传感器的输出信号为4-20mA的电流信号，当传感器量程为5MPa时，⽬标值为0.6MPa,此时⽬标值应为量程的多少?0.6/5*100%=12%对应的电流信号为多少mA?4+(20-4)*12%=5.92mA p9111. 现要求储⽓罐内空⽓压⼒保持为0.6MPa，传感器的输出信号为4-20mA的电流信号，当传感器量程为1MPa时，⽬标值为0.6MPa，此时⽬标值应为量程的多少，对应的电流信号为多少mA?p9112. 回避频率指什么？⽤什么表⽰?P55回避率是指不允许变频器连续输出的频率⽤f1表13. 220V的电动机配⽤380V变频器时，应将基本频率预置为多少HZ 87HZ基本频率⽤什么表⽰？fba(f BA P54)14. ⼯业洗⾐机甩⼲时转速快，洗涤时转速慢，烘⼲时转速更慢，故需要变频器的什么功能？p81多段速15. 由模拟量进⾏外部频率给定时，变频器的给定信号x与对应的给定频率f x之间的关系曲线f x=f (x),称为什么？p15额定给定线16. 某变频器需要回避的频率为18HZ-22HZ可设置回避中⼼频率值为多少HZ (20hz)回避宽度为多少HZ?(4hz)17. 某变频器需要回避的频率为16HZ-20HZ可设置回避中⼼频率值为多少HZ (18hz)回避宽度为多少HZ?(4hz)18. 多处升、降速控制基本原则是什么？p47所有控制频率上升的按钮开关都并联，所有控制频率下降的按钮的开关也并联19. 变频器的输出控制端⼦有⼏种类型？p49跳闸报警、测量信号可编程输出端20. 通过什么接⼝可以实现在变频器与变频器之间或变频器与计算机之间的联⽹控制。
变频器技术与应用第4章 思考与练习解答
第4章 思考与练习解答1. 什么是U ／f 控制？变频器在变频时为什么还要变压？答：U ／f 控制是使变频器的输出在改变频率的同时也改变电压，通常是使U ／f 为常数，变频器在变频时还要变压是为了使电动机磁通保持一定，在较宽的调速范围内，电动机的转矩、效率、功率因数不下降。
2.说明恒U ／f 控制的原理？答：E 1为每相定子绕组的反电动势，它是定子绕组切割旋转磁场而产生的，其有效值计算如下：M N N k f E Φ=111144.4 由于4.44k N1N 1均为常数，所以定子绕组的反电势E 1可用下式表示： M f E Φ∝11 在额定频率时即f 1=f N 时，可以忽略△U ，可得到：U 1 ≈ E 1 因此进而得到： U 1 ≈ E 1∝f 1ΦM此时若U 1没有变化，则E 1也可认为基本不变。
如果这时从额定频率f N 向下调节频率，必将使ΦM 增加，即f 1↓→ΦM ↑。
由于额定工作时电动机的磁通已接近饱和，ΦM 增加将会使电动机的铁心出现深度饱和，这将使励磁电流急剧升高，导致定子电流和定子铁心损耗急剧增加，使电动机工作不正常。
可见，在变频调速时单纯调节频率是行不通的。
为了达到下调频率时，磁通ΦM 不变，可以让=11f E 常数 有U 1 ≈ E 1，即可写为：=11f U 常数 因此，在额定频率以下，即f 1＜f N 调频时，同时下调加在定子绕组上的电压，即恒U ／f 控制。
3.U/ƒ控制曲线分为哪些种类，分别适合何种类型负载？答：U ／f 控制曲线的种类：1) 基本V ／f 控制曲线，用于低起动转矩负载； 2) 转矩补偿的U／f曲线，适用于低速时需要较大转矩的负载；3) 负补偿的U／f曲线，主要适用于风机、泵类的平方率负载；4)U／f比分段的补偿线，这种补偿线主要适合负载转矩与转速大致成比例的负载。
4.什么是转矩补偿？答：转矩提升是指通过提高U／f比来补偿f x下调时引起的T Kx下降。
变频器复习题
变频器复习题什么是变频器？变频器是一种用于将电机输出频率（转速）可调节的电力调节设备，可以通过改变电机的转速实现节能和精细控制的效果。
变频器的主要组成部分是什么？变频器的主要组成部分包括：电源模块、整流模块、滤波模块、逆变模块、控制模块和保护模块等。
变频器的工作原理是什么？变频器的工作原理是将输入的交流电转换成直流电，经过滤波后将直流电转换成可调节频率和电压的交流电输出到电机上，实现对电机的恒定转矩或恒定功率控制。
变频器有哪些保护措施？变频器有过流保护、过压保护、欠压保护、过载保护、短路保护、过热保护、失速保护、欠流保护、电子制动保护、相序保护等多种保护措施。
变频器的调试步骤是什么？变频器的调试步骤包括：电机空载调试、电机负载调试、调试电机的PID参数、调试整机PID参数、调试高级控制功能等。
变频器在实际应用中，需要注意哪些问题？变频器在实际应用中，需要注意电机匹配选型、电缆敷设、电网过载保护、过电流保护、过电压保护、过温保护等问题，同时需要定期检测和维护保养。
变频器的控制方式有哪些？变频器的控制方式主要包括：V/F控制、矢量控制、直接转矩控制、感应电机控制等。
什么是V/F控制？V/F控制是指通过控制电压和频率的比值，控制电机的输出转速和电压，实现对电机输出功率的调节。
什么是矢量控制？矢量控制是通过测量电机运行时的转子位置和速度，实时计算出转子转矢量，从而对转子的电磁场进行调节，实现对电机运行的精细控制。
变频器的应用领域有哪些？变频器的应用领域广泛，主要包括：空调、压缩机、水泵、风机、电动机等机械和电力设备的控制领域。
同时，随着智能制造和物联网技术的发展，变频器在智能制造设备和工业4.0的应用中也越来越重要。
变频器原理及应用答案(培训班)
变频器试卷答案（培训班）一、填空题（每题1分，共30分）1、固定2、电压型电流型3、段速选择加减速4、电力电子器件工频交流电电压、频率5、主电路控制电路6、U/f7、整流器逆变器8、整流逆变9、恒转矩调速恒功率调速 10、比例积分微分11、阳极阴极12、半控整流电路全控整流电路13、电感滤波14、恒功率负载二次方率负载15、点动16、通信17、RS-232二、选择题（每题2分，共40分）1、C2、B3、C4、D5、A6、C7、A8、B9、D10、D 11、B 12、C 13、A 14、A 15、A 16、A17、A 18、A 19、D 20、D三、简答题（每题10分，共30分）1、电力二极管——PD 晶闸管——SCR 门极可关断晶闸管——GTO 电力晶体管——GTR 电力场效应管——P-MOSFET 绝缘栅双极型晶体管——IGBT 集成门极换流晶闸管——IGCT MOS控制晶闸管——MCT 静电感应晶体管——SIT 智能功率模块——IPM2、答案：过电流保护、电动机过载保护、过电压保护、欠电压保护和瞬间停电的处理。
3、整流（交—直）变换环节，其任务是将工频电源的三相或单相交流电变换成稳、恒的直流电。
中间直流环节：缓冲无功能量，滤波。
逆变（直—交）变换环节：其功能是将直流电逆变成电压和频率连续可调的三相交流电。
R Tπu 1u 2a)i 2a b V T 1V T 3V T 2V T 4u di d ωt ωt ωt000i 2u d i d b)c)d)u d (i d )ααu VT 1,4。
变频器技术与应用第6章 思考与练习解答
1. 能否通过改变变频器输入电压相序的方式实现正反转？实现变频器正反转控制的常用方式有哪些？答：不能通过改变变频器输入电压相序的方式实现正反转，通常可以使用操作面板控制、外部段子控制、通信方式控制等实现变频器正反转控制。
2. 使用变频器驱动电机时需要在频频器输出与电动机之间加热继电器进行保护吗？为什么？答：不需要加热继电器进行保护，因为热继电器能起的保护作用就是电机过载保护，变频器有过载、短路、缺相、相应的一系列的自我保护功能。
3. 使用PLC控制变频器运行，实现五段速度自动运行：按下启动按钮SB2，变频器按照10Hz、20Hz、30Hz、40Hz、50Hz五段速度自动运行，每段速度运行时间为10s，按下停止按钮SB1，变频器停止。
（要求将变频器参数区C5～C1 设置为36～32(SF5～SF1) ）答：1)硬件接线图图1 PLC控制变频器五段速自动运行接线图2) 变频器参数设置3）梯形图图3 PLC控制变频器五段速自动运行梯形图4. 使用PLC通过Modbus-RTU通信，实现变频器的多段速度控制，要求变频器输出频率随时间变化如图6-54所示，完成PLC程序设计、变频器参数设置及线路连接。
1020304050102030405060708090t/s图6-54变频器输出频率答：根据变频器输出频率可知，变频器按照三段速度自动运行，第一段频率为20Hz ，第二段频率为50Hz ，第三段为30Hz 。
1）硬件接线图图4 PLC 与变频器Modbus-RTU 通信接线图2）变频器参数设置3）梯形图图5 PLC通过Modbus-RTU通信控制变频器运行梯形图5. 使用PLC、变频器、触摸屏完成电机正反转控制：在触摸屏上，按下正转按钮，变频器驱动电机按照10Hz频率正转运行；接着按下停止按钮，变频器停止运行；在触摸屏上，按下反转按钮，变频器驱动电机按照30Hz反转运行，接着按下停止按钮，变频器停止运行。
答：1）硬件接线图变频器图6 触摸屏通过PLC控制变频器两段速度自动控制接线图2）变频器参数设置表3 两段速度自动控制变频器参数设置3）梯形图图7 触摸屏通过PLC 控制变频器两段速度自动控制梯形图6. CP1E-NA 型PLC 自带模拟量输出端口，使用PLC 、变频器、触摸屏完成电机调速运行：在触摸屏上设计启动、停止按钮及频率输入框，使变频器按照输入框中设定的频率运行。
变频器整理复习资料
变频器原理及应用第一章概述填图题输入交流直流输出直流整流斩波交流移相逆变第二章电力电子器件一、填空题1、晶闸管三个电极的名称是阳极（A）、阴极（K）、和门极（G）。
2、晶闸管的动态损耗包括开通损耗和关断损耗。
4、常用的均流电路有：串联电阻均流电路、串联电抗器均流电路和采用直流电抗器的均流电路。
5、晶闸管的保护包括：晶闸管的过电流保护、晶闸管的过电压保护和电压与电流上升率的限制。
6、晶闸管的过电流保护的措施：快速熔断器保护、过电流继电器保护、脉冲移相过电流保护、利用反馈控制过电流保护、直流快速熔断器过电流保护。
7、电压与电流上升率的限制的措施：给整流装置接上整流变压器、在交流电源输入端串接空心小电阻和每个桥臂串接空心小电感或在桥臂上套入磁环。
8、由于接通、断开交流侧电源时出现暂态过程而引起的过电压称为交流侧过电压，由于交流电网受雷击或从电网侵入的干扰过电压，这种过电压作用时间长、能量大称为交流侧浪涌过电压。
9、交流侧浪涌过电压只能采用类似稳压管稳压原理的压敏电阻或硒堆元件来保护。
10、大功率晶体管（GTR）使用时必须考虑的参数：击穿电压、电流增益、耗散功率和开关速度。
11、绝缘栅双极晶闸管（IGBT）的保护包括：过电压保护和过电流保护。
12、PD是指电力二极管，其符号是13、SCR是指晶闸管，其符号14、GTO是指门极关断晶闸管，其符号是15、IGBT是指绝缘栅双极型晶体管，其符号是16、GTR是指大功率晶体管，其符号17、MOSFET是指功率场效应晶体管，其符号是 N型沟道 P型沟道。
二、选择题1:右图是（c）元件的图形符号。
A:双极晶体管B:晶闸管C:绝缘栅双极晶体管D:场效应管2、目前，在中小型变频器中普遍采用的电力电子器件是（D）。
A：SCR B：GTO C：MOSFET D：IGBT3、下列元件中不属于全控器件的是（ A ）A：SCR B：GTO C：MOSFET D：IGBT三、判断题1、“半控”的含义是指晶闸管可以被控制导通但不能用门极控制关断。
变频器技术与应用第8章 思考与练习解答
第8章思考与练习解答1. 变频恒压供水与传统的水塔供水相比，具有什么优点？答：变频恒压供水与传统的水塔供水相比，有以下四个优点：（1）提高供水的质量用户用水的多少是经常变动的，因此供水不足或供水过剩的情况时有发生。
而用水和供水之间的不平衡集中反映在供水压力上，即用水多而供水少则压力低；用水少而供水多则压力大。
保持供水的压力恒定可使供水和用水之间保持平衡，即用水多时供水也多，用水少时供水也少，从而提高了供水质量。
（2）节约能源与用阀门调节控制水泵出口压力的方式实现恒压供水相比，通过变频调速实现恒压供水降低了管道的阻力及截流损失的能效；另一方面由于通过用水量的大小决定供水压力，供水压力大小又决定了变频器控制电机的转速，这样系统在运行过程中能够节约可观的电能，产生明显的经济效益。
（3）起动平稳水泵电动机采用软启动方式，起动电流可以限制在额定电流以内，从而避免了电动机启动时电流对电网的冲击及电网电压造成波动的影响。
同时设定了加速时的加速时间，避免了由于电动机突然加速而引起水泵系统的喘振，对于较大的电动机还可省去降压起动装置。
（4）可以消除起动和停机时的水锤效应所谓水锤效应是由于电机在全压下起动时，在很短的起动时间里，管道内的流量从零增大到额定流量，液体流量急剧地变化将在管道内产生压强过高或过低的冲击力，压力冲击管壁将产生噪声，犹如锤子敲击管子一般，故称水锤效应。
采用了变频调速后，可以根据需要，设定升速时间和降速时间，使管道系统内的流量变化率减小到允许范围内，从而达到完全彻底地消除水锤效应的目的。
2. 画出变频器1控3的电路图，说明随供水量变化循环工作过程。
答：变频器1控3的电路图如下图所示：工作过程：首先由1号泵变频运行，当用水需求量增大时，1号泵已经达到50Hz的额定频率，但水压仍然不足。
经过短暂的延时后，将1号泵切换为工频运行。
同时，将2号泵切换到变频运行，变频器输出频率降至为0Hz，当2号泵也达到50Hz的额定频率时，水压仍然不足，又将2号泵切换到工频运行，而将3号泵投入变频运行。
