施工现场漏电保护器的有效利用

合集下载

建筑电气工程施工中漏电保护技术的应用

随着社会的不断发展和建筑科技的快速进步，建筑电气工程施工中漏电保护技术已经

成为建筑电气安全中不可或缺的一部分。漏电保护技术是指在电气系统中，通过各种装置

和技术手段来实现对漏电的准确监测和有效保护，从而保障人身和财产安全。本文将介绍

建筑电气工程施工中漏电保护技术的应用，包括漏电保护技术的原理、施工现状及未来发

展趋势。

一、漏电保护技术的原理

漏电是指电气设备或线路发生绝缘破损或绝缘老化等故障时，导致电流无法完全通过

正常回路返回电源，而经由其他途径流向地面或金属部件，形成一种对人体有危害的电流。漏电保护技术的原理就是及时、准确地监测到电气系统中的漏电情况，然后采取相应的保

护措施，使得漏电电流能够得到及时及有效地切断，避免对人体和财产造成伤害。

漏电保护技术主要包括差动式漏电保护器、零序电流式漏电保护器和电子式漏电保护器。差动式漏电保护器是通过对比电气系统的进线电流和出线电流的差值来实现对漏电的

监测，一旦监测到有漏电情况，就会立即切断电路。零序电流式漏电保护器是通过监测电

气系统中的零序电流大小来实现对漏电的监测，同样在监测到漏电情况时立即切断电路。

电子式漏电保护器则是利用电子技术来实现对漏电的监测和保护，具有检测灵敏度高、动

作速度快等特点。

二、施工中漏电保护技术的应用现状

在建筑电气工程施工中，漏电保护技术已经成为一项法定的电气安全要求。根据《建

筑电气工程质量验收规范》，对于住宅和公共建筑电气系统中的插座回路和照明回路，都

必须安装漏电保护器。对于工业和特殊场所的电气系统，也需要根据实际情况采取相应的

漏电保护器使用规定

我公司在现场低压配电系统中装设漏电保护器主要是防止电击事故的发生，也是防止漏电引起电气火灾和电气设备损坏事故。特制定漏电保护器使用规定。

一、总则

1.本规定制定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工

作的有关要求。

2.此规定适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用

电系统。

3.漏电保护器的管理由维护部统一管理。

4.维护部电气二班的试验人员负责对现场使用的带有漏电保护器的检修电源

箱和电缆盘进行每年一次的安全检验工作，并出具检验报告。

5.电气二班负责对现场使用的带有漏电保护器的检修电源箱和电缆盘进行季

度性的安全试验和维护更换工作。

二、漏电保护器的应用

1.对直接接触的防护

1.1 漏电保护器只作为直接接触防护中基本保护措施的附加保护。

1.2 用于直接接触电击防护时，应选用高灵敏度、快速动作型的漏电保护器。动作电流不超过30mA。

2.对间接接触防护

2.1 间接接触电击防护，主要是采用自动切断电源的保护方式，以防止发生接地故障电气设备的外露可导电部分持续带有危险电压而产生电击的危险。

2.2 在间接接触防护中，采用自动切断电源的漏电保护器时，应正确地与电网的接地型式相配合。

2.3 用于间接接触电击防护时，漏电保护器在各类系统接地型式(参见附录A)中的正确使用：

2.3.1 TN系统

a. 在TN系统中，当电路发生绝缘损坏故障，其故障电流值小于过电流保护装置的动作电流值时，需装漏电保护器；

b. 在采用漏电保护器的TN系统中，使用的电气设备外露可导电部分可根据电击防护措施具体情况，采用单独接地，形成局部TT系统。

漏电保护器的使用规范

漏电保护器专讲

漏电保护器是一种防止人身触电事故的电气安全防护装置，近几年已广泛推广使用，提高了我国生产企业安全用电水平。为确保漏电保护器的安全可靠性能，保障职工的人身安全，现颁发《漏电保护器安全监察规定》，请认真贯彻实施，注意总结经验，并将实施中发现的问

题，及时告我部。

附：漏电保护器安全监察规定

第一章总则

第一条为了加强漏电电流动作保护器（以下简称漏电保护器）的安全监察工作，保证产品

的安全性能及使用安全，特制定本规定。

第二条本规定所称漏电保护器，是指当电路中发生漏电或触电时，能够自动切断电源的保护装置，包括各类漏电保护开关（断路器）、漏电保护插头（座）、漏电保护继电器、带漏电保护功能的组合电器等。第三条本规定适用于各类漏电保护器的生产、销售和安装使用。

第二章生产与销售

第四条漏电保护器的设计、制造必须符合相应的国家标准。凡执行企业标准或行业标准的，

均不得低于国家标准。

第五条生产企业需具有保证产品质量的技术文件、工艺、设备、生产环境条件、质量检验

手段、管理制度及售后服务措施。

第六条生产企业经所在地市工商行政管理局登记注册后，应履行产品认证手续，并应具有国家有关部门授权的检验机构所出具的产品型式试验报告。

第七条生产企业必须设立安全质量管理机构，配备专职检验人员。对出厂的产品，必须逐

台进行安全性能检验，并出具产品合格证。

第八条漏电保护器必须经安全检验合格，并具有认证标志，方可销售。销售单位对其经销

的产品应有销售服务措施。

第九条任何单位、商店经销漏电保护器，必须经工商部门登记，并报当地劳动部门备案，

漏电保护器安装运行使用管理规定

江苏利港电力有限公司部门管理文件

LGP/AJ-002-2006

漏电保护器安装运行使用管理规定

1、低压配电系统中装设漏电保护器是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。为了加强现场漏电保护器安装和运行使用的管理，特制定本规定。

2、本规定依据GB 13955-92《漏电保护器安装和运行》的有关标准制订，适用于工作电压为交流5OHZ、220/380V电源中性点直接接地的供电系统。

3、漏电保护器，是指当电路中的漏电电流超过允许值时，能够自动切断电源的漏电保护装置，如各类漏电断路器、带漏电保护的拖线盘。

3.1用于直接接触电击防护时，应选用高灵敏度、快速动作型的漏电保护器。动作电流不大于30mA。用于间接接触防护时，应采用自动切断电源的漏电保护器，并正确地与电网的系统接地型式相配合。

3.2为缩小发生人身电击及接地故障切断电源时引起的停电范围，漏电保护器的分级保护一般分为两级。两级漏电保护器的额定漏电动作电流和动作时间应协调配合。安装在电源端的漏电保护器应采用低灵敏度延时型的漏电保护器。

4、必须安装漏电保护器的设备和场所

4.1属于I类的移动式电气设备及手持式电动工具；

4.2安装在潮湿、强腐蚀性等环境恶劣场所的电气设备；

4.3施工工地的电气施工机械设备；

4.4临时用电的电器设备；

4.5安装在水中的供电线路和设备；

4.6其它需要安装漏电保护器的设备。

5、可不装设漏电保护器的设备

5.1使用安全电压供电的电气设备；

5.2一般环境条件下使用的具有双重绝缘或加强绝缘的电气设备；

漏电保护器在生产和生活中的应用

【要】摘着重阐述了漏电保护器的原理，不同接地制式下的接线方式，在选择要点。【关键词１漏电保护器；电流互感器；零序接地制式；接地故障
２根据低压系统接地型式确定接线方式．１剩余电流保护装置在安装接线前．首先应查清低压系统接地型低压配电线路的故障主要是三相短路、两相短路及接地故障由式，我国低压系统接地型式有订、Ｎ、ＴＩＴ系统。由于ＩＴ系统自形成一于相间短路产生很大的短路电流．故可用熔断器、断路器等开关设备个封闭系统，在特殊情况下采用，且安全性能高．一般不采用剩余电流来自动切断电源；且其保护动作值按躲过正常负荷电流整定．故动作保护装置作为人身电击、电气火灾保护。Ｎ系统中根据中性线（ＴＮ线）值大。而接地故障时接地剩余电流较小．一般情况下接地故障靠因此和接地线（Ｅ线）Ｐ的引出方式，又可分为ＴＣ、Ｎ— — 、Ｎ— Ｎ— ＴＣＳＴＳ系统。熔断器、断路器难以自动切除．或者说其灵敏度满足不了要求电气线剩余电流保护装置在１、ＮｃｓＴ — ＴＴ — —、Ｎｓ系统中的接线要求是不同ｒ路或电气设备发生单相接地短路故障时会产生剩余电流．这种剩利用的。Ｔ — 在Ｎｃ系统是不能安装剩余电流保护装置的．必须改造为Ｔ — Ｎ余电流来切断故障线路或设备电源而保护电器。即为通常所称的漏电ｃｓＴ — 或局部Ｔ系统后才能安装。在Ｔ — — 系统中． — 、ＮｓＴＮｃＳ对安装剩保护器（或剩余电流保护器，英文简写 “ Ｃ ” 。由于漏电保护器动作ＲＤ）余电流保护装置的要求更严格．不然接线错误会造成误动作或拒动灵敏，断时间短，切因此只要能合理选用和正确安装、使用漏电保护作。器．对于保护人身安全、防止设备损坏和预防火灾产生会有明显的作１在Ｔ系统中的接线要求：Ｔ）Ｔ在Ｔ系统中．无论是２０２Ｖ电源供用电的电气设备．接用二极二线式剩余电流保护装置．还是三相设备与单相设备共用的三相四线式３０８Ｖ电源供电的电气设备．接用三极四１工作原理线式或四极四线式剩余电流保护装置．中性线必须穿过剩余电流保其剩余电流保护的基本原理是基于基尔霍夫电流定律：流入电路中护装置。任一节点的电流相量和等于零，即∑ｉｏ用零序Ｃ（＝，Ｔ电流互感器）作２在Ｔ — ）ＮＳ系统中的接线要求：Ｔ — 在Ｎｓ系统中，必须满足上述为取样元件。在线路与电器设备正常情况下．各相电流的矢量和等于１在１ ’ ） ’ 系统中的接线要求外，Ｉ还必须满足．保护（Ｅ线不能通过剩Ｐ）零（不计及工作时的泄漏电流）因此，相电流在零序电流互感器铁余电流保护装置。，各芯中感应的磁通相量和也等于零，零序ｃＴ的二次侧绕组无信号输出３）在Ｔ — — ＮＣｓ系统中的接线要求：ＮｃＳ系统由Ｔｃ系统改Ｔ —— Ｎ— （序电流保护时躲过不平衡电流）执行元件不动作．零，电源正常向负造而来。只有将Ｔ — ＮＣ系统改造为Ｔ — — ＮＣＳ系统、ＮＳ系统或局部ｒＴ— ｒ载供电。当发生接地故障时。或设备绝缘损坏漏电时。亦或人触及带电系统，才允许安装剩余电流保护装置。首先。ＮｃｓＴ — — 系统接线必须满体时，电流的矢量和不为零，各相故障电流的零序ｃＴ的环形铁芯中产足上述１、））２中对Ｎ线和ＰＥ线的要求。其次．Ｔ — — 在Ｎｃｓ系统中，剩生磁通，零序ｃＴ的二次侧感应电压使执行元件动作，带动脱扣装置．余电流保护装置只允许使用在Ｎ线与ＰＥ线分开部分。通过剩余电流切换供电网络．到接地故障保护的目的。达保护装置的Ｎ线，不得作为ＰＥ线。不得重复接地。再次，电流保剩余剩余电流保护的具体做法如图１它是让三相导线与Ｎ线一起穿护装置负荷侧的Ｎ线，：只能作为中性线，与其他回路共用。不得２根据电气设备的供电制式确定接线方式＿２过一个零序Ｃ，．得到三相导线与中Ｔ性线Ｎ的电流矢量和＋＋＋ｊ，１单相２０）２Ｖ电源供电的电气设备．接线时应有一根相线和一根当没有发生单相接地故障时，无论三相负荷平衡与否，则此矢量和为Ｎ线穿过二极二线式剩余电流保护装置零；当发生某一相接地故障时，故障电流中会通过保护线ＰＥ及与地相２三相三线式３０）８Ｖ电源供电的电气设备．接线时应有三根相线关连的金属构件，Ｐ，ｊ＋ ≠ ，ｅＬｊ＋＋０此时数值为接地故障电Ｉ穿过三极三线式剩余电流保护装置流加正常泄漏电流。３三相四线式３０）８Ｖ电源供电的电气设备．在三相设备与单相设备共用的电路接线时．应有三根相线和一根Ｎ线穿过三极四线式或四极四线式剩余电流保护装置。以上所述的接线方式均表示在表１中。

建筑施工现场漏电保护器的工作原理及使用探析

要：本文对漏电保护器的工作原理进行了分析，并对漏电保护器的构造、原理、选用等方面进行了系统的阐述，为漏电保护器的选择提供参考。

关键词：建筑施工；漏电保护器；探析

abstract:this paper analyzedleakageprotectionworks, anddiscussedleakageprotectionof thestructure, principle, selection; provideareferencefor thechoiceof leakageprotection.

keywords:construction; leakageprotection; analysis

随着我国国民经济的发展，建筑业亦呈高速发展态势，建筑工程规模不断扩大，施工设备日益增多，这对施工现场的临时用电安全管理提出了更高的要求，漏电保护器的正确配置，对施工现场临时用电的安全起到关键的作用。由于施工现场管理不到位，部分施工现场安装的漏电保护器由于配置不合理、安装维护不正确等造成的触电事故时有发生，成为施工实践过程所必

须面对的一个安全难题。

一、漏电保护器的作用

漏电保护器（漏电保护开关）是一种当检测到有漏电发生时，且达到保护器所限定的动作电流值时，就能够在限定的时间内动作自动断开电源，起到对人身、财产安全保护的作用，是建筑施工现场强制使用的一种电气安全装置。将漏电保护器安装在低压电路中，当发生漏电和触电时，且达到保护器所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护；漏电保护器主要保护作用是在一定条件下，对

漏电保护在电气安全方面的应用

摘要：我国有不少事故的发生都是因为电气工程技术中存在的安全质量问题，

主要都是因为工作人员的工作做得不到位，没有形成强烈的安全意识，没有做到

爱护施工设备等种种原因，导致发生事故伤亡，从而酿成悲剧。鉴于此，本文对

漏电保护在电气安全方面的应用进行了分析，以供参考。

关键词：漏电保护；电气安全；应用

引言

用电无小事，电力是促进我国经济发展的动力。尽管随着电力的使用范围逐

渐扩大，电气安全事故也屡次发生，但是电力企业也在逐渐使用科学的、行之有

效的措施，强化电气安全技术，加强电气安全防范，为我们的用电安全提供更多

的保障。

1漏电保护装置概述

漏电保护装置是一种接地保护装置，用来防止人身体触电和因漏电引起的一

系列事故，当线路中的漏电电流大于整个装置值，或者是有人或者小动物发生触

电危险时，此装置能够迅速反应，切断事故电源，避免事故的扩大，保障了人身

和财产的安全。

2我国电气工程技术中安全质量控制的重要意义

近年来，我国电气工程技术在工作过程当中对于安全这方面的隐患越来越大，促使着我们不得不重视起来这项问题。如果这个行业的危险系数很高，那么也会

有越来越多的人不会选择从事这个行业，也会导致我国的电气工程技术事业停滞

不前。可见，电气工程技术中的安全质量是多么严重的一项问题。通常在电气工

程技术的工作过程当中，如果因为工作人员的违规操作行为或者是操作的顺序不对，这不仅仅直接造成设备工具的寿命缩短或者损坏，而且所建造的建筑物也存

在着不安全因素，阻挡了工程的进度，严重的还会诱发安全事故，以至于直接威

施工现场临时用电安全防护措施

一、建立安全用电制度

为了确保施工现场的用电安全，必须建立一套完善的安全用电制度。该制度应明确用电管理组织和人员，制定用电管理办法，明确用电设备和线路的操作规程，以及用电事故的应急处理措施。同时，还需定期对用电设备和线路进行检查，确保其正常运转。

二、确保安全用电设施

施工现场应确保安全用电设施的完备。这包括但不限于：使用符合规定的电缆线、插头插座、漏电保护器等。所有设施都应按照国家相关标准进行设计和安装，以确保其安全性和可靠性。

三、实施安全用电教育

对施工现场的工作人员进行安全用电教育是至关重要的。通过培训，工作人员应了解用电安全的基本知识，包括设备的安全操作、事故预防和处理等。此外，还应定期组织应急演练，提高工作人员应对突发事件的能力。

四、建立用电档案

建立用电档案是确保施工现场用电安全的重要措施之一。档案应记录设备的型号、规格、使用时间等信息，以便对设备进行维护和管理。同时，还可以记录设备的安全运行状况和维修记录，为事故预防提供依据。

五、配备专职电气技术人员

施工现场应配备专职电气技术人员，负责用电设备和设施的日常维护和检查。技术人员应具备相应的专业知识和技能，能够及时发现和处理用电故障，确保施工现场的用电安全。

六、定期检查电气设备和设施

定期检查电气设备和设施是确保用电安全的重要措施

之一。检查应包括设备的外观、电源线、插头插座等，以及设备的运行状况和安全性能。如果发现设备存在异常情况，应及时进行处理。

七、设置专门的配电箱和开关箱

施工现场应设置专门的配电箱和开关箱，以确保用电设备的电源分配和切断。配电箱和开关箱应按照国家相关标准进行设计和安装，并应设置漏电保护器等保护措施，确保用电设备的安全运行。

漏电保护器在住宅工程中的应用

１０一１
一
用户使用。
内的水封遭受破坏。为此，水立管安装时，接于立管污连
即为了避免交叉施工中造成管道堵塞现象，在管道安的最低横支管与立管底部应保持一定的距离：当建筑
装前，应认真疏通管腔，除杂物，清按规范规定正确使用层数为４层以下（括４），包层时其距离＞４０ｍ当建筑￣５ｍ；
【考文献】参
［］Ｂ８９１９，余电流动作保护器的一般要求Ｉ］１Ｇ６２－９５剩ｓ
对电工应进行有关漏电保护器知识的培训、核。内容［］Ｂ３５－９，漏电保护器安装与运行Ｅ］考２Ｇ１９５２ｓ包括漏电保护器的原理、结构、能、性安装使用要求、检
①漏电保护装置的安装应符合生产厂产品说明书
的要求。
路是其常见多发的原因。由于电弧短路的电流小，因此
一
般的断路器和熔断器不能或不能及时切断电源，时此
② 安装漏电保护装置前，仔细检查其外壳、牌、应铭接线端子、试验按钮、合格证等是否完好。 ③安装前必须检查漏电保护器的额定电压、定电额流、路通断能力、电动作电流和漏电动作时间是否短漏符合要求。

漏电保护器使用和管理规定

漏电保护器是为了防止电击事故而设立的一种电器保护装置。由于电气事故的发生很多时候都是因为人体与电源设备之间发生了直接或间接的电流通路，所以漏电保护器成为重要的保护电气安全的设备。为了更好地使用和管理漏电保护器，以下是基本的使用和管理规定。

一、漏电保护器的安装和使用

1.漏电保护器的安装应由专业人员进行。在使用前应检查漏

电保护器的接线是否正确。

2.确认漏电保护器的额定电流和额定漏电动作电流符合用电

场所的实际用电负荷。

3.漏电保护器的安装应符合国家电气安全规定，安装之前应

对安装场所的环境与安全性进行评估。

4.在漏电保护器旁设置明显的开关装置，保证在漏电器跳闸

时能方便地进行操作和维护，同时应保证漏电保护器正常工作时不能误操作。

5.使用漏电保护器时，应定期进行漏电保护器的测试（常规

测试和定期测试），不得擅自停用或拆卸漏电保护器，一旦发现漏电保护器失灵，应及时更换或维修。

6.禁止将漏电保护器作为过载保护使用。

7.在使用漏电保护器时，不得将漏电保护器直接悬挂在电线

上，也不能在漏电保护器上固定过多的电线，以确保漏电保护器工作的可靠性。

二、漏电保护器的管理

1.漏电保护器应依据相关国家标准进行规范化管理。

2.使用单位应建立漏电保护器的档案，包括设备的品牌、型

号、生产日期、使用地点和使用情况等。

3.漏电保护器的安全管理应当区分不同级别并实行分类管理，

对不同级别的漏电保护器应采取相应的管理措施。

4.对于涉及人身安全的漏电保护器，应进行重点管理和维护，

并定期进行测试、维护和检修。

5.特别是对于漏电保护器的配电箱中的漏电保护器应当定期

建筑电气工程施工中漏电保护技术的应用

建筑电气工程施工中漏电保护技术的应

用

摘要：经济社会的总体发展带来了各行各业的进步，尤其是建筑行业更是在

当下进入了蓬勃发展的阶段，建筑电气工艺和技术的越发成熟，给建筑电气工程

建设带来了更大的可能性。由于当下的各个建筑工程中，电气施工日渐复杂和专业，再加上电气设备本身的性质，使得在开展电气施工中，漏电保护十分重要，

经由科学的漏电保护技术应用，可提升建筑电气可靠性。基于此，本文将研究的

重点放在建筑电气的漏电保护方面，对建筑电气安装施工有着一定的指导价值。

关键词：建筑工程；电气施工；漏电保护技术

引言

伴随着建筑工程项目规模的日渐扩大，在建筑中的电气设备种类越来越多，

各种电气设备的使用使得建筑电气施工越来越复杂，为提升建筑电气系统的可靠性，在施工作业中除了要遵循相应的安装施工规范外，还需要结合电气设备的特性，做好相应的保护。漏电保护可提升电气设备安全性，避免因为漏电所诱发的

重大事故，但漏电保护有着多种的技术，可结合建筑电气的具体情况来选择。

1建筑电气工程施工中发生漏电现象的主要原因

在建筑电气工程的施工中，有很多导致漏电现象的因素，主要包括以下两方面：（1）熔断电阻丝问题。在施工的过程中，如果正在为电气设备进行接线，

一旦工作人员没有依据正确的方式，对熔断电阻丝进行选择，就很可能会导致最

终的电流不符合规定，降低电气设备运行的稳定性。同时，当电流流经导线以后，还会产生热量并逐渐积累，最终很可能会导致绝缘失效，进而发生漏电的问题。（2）设备检查的问题。在建筑电气工程之中，所有设备都需要工作人员进行定

期检查。究其原因，在设备运行的过程中，受多种因素的影响设备很容易发生故障，假设工作人员未对进行及时检查，就在运行中导致零件发生故障问题。例如：

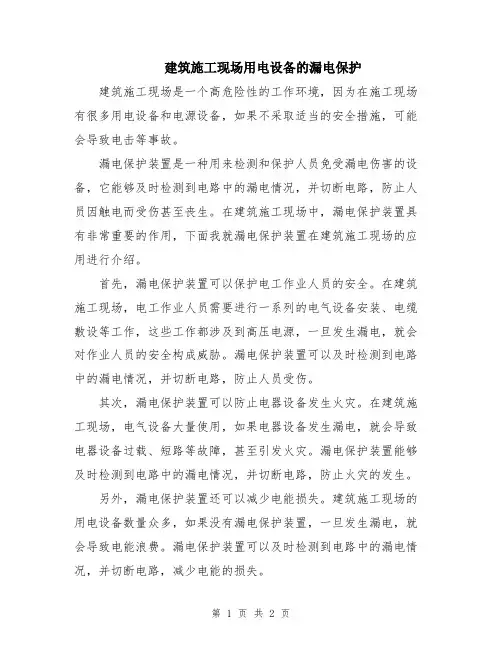

建筑施工现场用电设备的漏电保护

是非常重要的，它可以保证施工现场的安全运行，避免因漏电引起的人身伤害和财产损失。在施工现场使用电力设备时，由于施工环境的特殊性，漏电问题容易出现。因此，建筑施工现场必须采取有效措施，保证电力系统的安全运行。

首先，建筑施工现场的用电设备应选用具有良好的漏电保护功能的电气设备。这些设备应符合国家标准，并通过相关认证。漏电保护装置应具备快速、可靠的漏电保护功能，能够及时切断电源，避免漏电造成的危险。

其次，建筑施工现场的用电设备应正常接地。良好的接地系统能够有效地将漏电流引入地下，起到保护作用。接地应采用符合规范要求的可靠接地装置，确保接地电阻符合要求。接地装置的材料应采用导电性能良好的材料，接地电网的连接应牢固可靠。

另外，建筑施工现场的用电设备应定期进行检测和维护。定期检测可以及时发现设备存在的问题，及时修复或更换电气设备。设备的维护包括了清洁设备、紧固接线、检查电源线路等。这样可以保持设备的正常运行状态，避免设备故障导致的漏电问题。

漏电保护装置应定期进行检测和测试。测试应按照规范要求进行，确保漏电保护装置的正常运行。同时，要定期更换漏电保护装置的检测元件，保证其敏感度和稳定性。

总之，建筑施工现场的用电设备的漏电保护非常重要。只有采取合适的措施，才能保证电力系统的安全运行。建筑施工单位应加强对用电设备的管理，确保设备的正常运行和维护。通过选用具有良好漏电保护功能的电气设备、进行正常接地和定期检测测试，可以最大程

度地避免漏电问题带来的危害。建筑施工单位要加强用电设备的安全教育培训，提高工人的安全意识，确保施工现场的安全运行。

漏电保护器在安全用电中的应用

对选用和配置方法提出了意见，中小型民用建筑物供配线路的漏电保护设计和施工有着积极的意义。对
［关键词］漏电；护；保应用
中图分类号：Ｍ５１Ｔ８文章标识码：Ｂ文章编号：０９—０８（００００８０１００８２１）３— ０６— １
按保护目的选用：以防止人身触电为目的。安装在线路 ① 末端，选用高灵敏度，快速型漏电保护器。② 以防止触电为目的与设备接地并用的分支线路，选用中灵敏度、快速型漏电保
护器。③用以防止由漏电引起的火灾和保护线路、设备为目的
池类设备、安装在水中的供电线路和电气设备，以及医院直接接触人体的电气医疗设备等均应安装漏电保护设备。
２３２不应该安装 Baidu Nhomakorabea 电保护器的设备．．
护，表现在达不到主保护动作值时，防止人身间接触电以及配电线路由于各种原因而遭损坏引起火灾等事故，因此不能撤掉
的干线，应选用中灵敏度、时型漏电保护器。延
２３漏电保护器的安装场所．２３１应该安装漏电保护器的设备．．
漏电保护装置的防护类型和安装方式应与环境条件和使

浅谈漏电保护器在实践中的应用

安装在ＴＴ、Ｔ系统中，防止人身触电和设Ｎ
３漏电保护器的工作原理
它是一种利用检测被傈护电周内所发生
的相线对地漏电或触电电流的大小．作为发
备漏电引起的火灾，起间接保护作用；当其额定动作电流在３及以Ｆ时，作为直０ｍＡ可接保护。
—
９、ＧＢ１９７一９７等标准相继出台。５６ｔ卜ｌ９
分。自从上世纪６Ｏ年代以来．电保护器得漏到广泛应用．电事故也得到了有效地遏制触它的保护作用可以分为间接的和直接的。其
起得了明显的技术突破。
我国于６０年代研究农田保护器开始，０７
年代初研究出了电压动作型总保护器，１８９７年７月实施的ＧＢ￣９－６｛电电流动作６２－８漏保护器》标志着在此方面我国基本赶上国际，水平。此时已能够生产符合其标准的各类电磁式和电子式漏电保护器；高源自文库中．低员敏度瞬间动作型和延时动作型漏电保护器｝具有一次自动重合功能漏电保护器：有过载、具短路保护功能的漏电保护器：及各种漏电开关和插座。之后有ＧＢ１９５９、０Ｂ６２３５— ２８９

漏电保护技术在电梯施工中的应用分析

摘要：加强电梯施工过程中漏电保护技术的有效落实在建筑机电设备安装施工

工程中越来越受重视，电梯系统应用的广泛性，使人们更多将目光放在其安全施工、质量维护的方方面面，漏电保护技术正是其中重要质量保障措施。本文对漏

电保护技术简要分析一二后，从漏电保护装置优选、安装、应用等方面详细分析

了技术应用要点，并进一步提出几点施工质量管控建议，以供相关工作参考。

关键词：漏电保护技术；电梯施工；实践应用

1、前言

电梯施工随当下城市化发展中高层建筑的增多而得以更全面发展，无论是施工技术创新

发展亦或是施工质量管理等方面都得以有效改进。电梯施工作为建筑机电工程中重要组成部分，不仅施工流程复杂，而且在施工安全及技术应用规范等方面要求更高，比如其中漏电保

护技术的应用，就与传统电力设备有很多不同之处，更需增进对这些问题的及时管控，合理

利用相关先进技术与管理理念，促进漏电保护作用发挥，为电梯施工质量提升予以更多技术

支持。

2、技术应用的基本概述

漏电保护技术在电力施工中发挥着重要的安全维护作用，通过漏电保护装置的应用，在

电路故障问题发生时及时切断漏电设备电源，据此实现对人身、设备的安全保护，在电力相

关施工过程中具有重要的应用价值，降低施工过程中的安全危害，保证机电施工顺利完成，

并为其后续使用同样提供重要的漏电防控功能。在电梯施工中应用漏电保护技术有其必要性，电梯结构设计本身决定了其对电力安全的高需求，而且在具体施工中也常会出现缺乏有效漏

电应对措施、施工不规范、线路破损、线路老化更各种容易造成漏电问题的问题，更需将漏

浅谈漏电保护器的工作原理和应用

5科技资讯

科技资讯S I N &T NOLOGY I NFORM TI ON 2008NO .21

SC I ENCE &TECH NO LOG Y I NFOR M A TI O N 动力与电气工程漏电保护器俗称漏电开关,是用于在

电路或电器绝缘受损发生对地短路时防人

身触电和电气火灾的保护电器,一般安装

于每户配电箱的插座回路上和全楼总配电

箱的电源进线上,后者专用于防电气火灾。

其适用范围是交流50HZ 额定电压380伏,

额定电流至250安。

低压配电系统中设漏电保护器是防止

人身触电事故的有效措施之一,也是防止

因漏电引起电气火灾和电气设备损坏事故

的技术措施。但安装漏电保护器后并不等

于绝对安全,运行中仍应以预防为主,并应

同时采取其他防止触电和电气设备损坏事

故的技术措施。

1漏电保护器的原理和构成

漏电保护器在反应触电和漏电保护方

面具有高灵敏性和动作快速性,是其他保

护电器,如熔断器、自动开关等无法比拟

的。自动开关和熔断器正常时要通过负荷

电流,他们的动作保护值要避越正常负荷

电流来整定,因此他们的主要作用是用来

切断系统的相间短路故障(有的自动开关

还具有过载保护功能)。而漏电保护器是

利用系统的剩余电流反应和动作,正常运

行时系统的剩余电流几乎为零,故它的动

作整定值可以整定得很小(一般为m A 级),

当系统发生人身触电或设备外壳带电时,

出现较大的剩余电流,漏电保护器则通过

检测和处理这个剩余电流后可靠地动作,

切断电源。

2漏电保护器的分类

漏电保护器可以按其保护功能、结构

特征、安装方式、运行方式、极数和线数、

动作灵敏度等分类,这里主要按其保护功
