二位三通电磁阀符号原理图解
asco2位3通电磁阀气路
asco2位3通电磁阀气路
ASCO是一家全球领先的液压和气动控制系统供应商，该公司专门生产和销售各种电磁阀产品。
以下是ASCO 2位3通电磁阀的气路示意图：
基本的2位3通电磁阀气路示意图如下：
____ _______
----|____0|----|____2----- 控制空气
No +++ COM 口
示意图中的数字表示端口编号，N表示气阀的通道，C表示普通气缸的接口，0表示关闭状态，2表示开启状态。
控制空气通过空气管道进入阀门，当控制空气施加到阀门的传动机构上时，阀门的位置发生改变，从而改变了气阀的通道。
当电磁线圈通电时，磁力使得阀门打开，控制空气可以流经阀门的通道，进入位于端口2的普通气缸，使其伸出或缩回。
反之，当电磁线圈通电断开时，阀门关闭，控制空气无法进入通道，普通气缸停止运动。
这是一个简单的2位3通电磁阀的气路示意图。
实际应用中，可以根据需要设计更复杂的气路，以适应不同的气动设备和工艺要求。
工程图纸电磁阀图形符号大全看 ppt课件
东莞市金禄电子科技
精品资料
• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，1
东莞市金禄电子科技
电磁阀符号由方框、箭头、“T”和字符构成。电磁阀图形符号的含义一 般如下：1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置， 即“位”。有几个方框就表示有几“位”，如二位三通表示有两种工作位置。 上图的“非通电”和“通电”就是两个不同的工作位置。2、识别常态位。电 磁阀有两个或两个以上的工作位置，其中一个为常态位，即阀芯在非通电时 所处的位置。对于二位阀，利用弹簧复位的二位阀则以靠近弹簧的方框内的 通路状态为其常态位。对于三位阀，图形符号中的中位是常态位。绘制系统 图时，油路/气路一般应连接在换向阀的常态位上。3、方框内的箭头表示对 应的两个接口处于连通状态4、方框内符号“T”表示该接口不通。5、方框外 部连接的接口数有几个，就表示几“通”。6、一般，流体的进口端用字母P 表示，排出口R表示，而阀与执行元件连接的接口用A、B等表示。下例中， 二位三通电磁阀有两个工作位置和三个通气接口，三个接口分别为进气口(P)， 工作出气口(A)，还有一个放气口(R)。当电磁阀得电励磁时，P和A通;失电回 到常位态时，R和A通。
二位三通电磁阀符号原理图解
二位三通电磁阀符号，二位三通电磁阀原理，二位三通电磁阀图解阀芯的事情位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀即两位是指有两个事情位置可切换，三通是有三个通道通气。
好比：二位二通两位三通电磁阀原理电磁阀是一进一出（二个通道、最普凡是见）；个通道与气源毗连，别的一个通道与执行机构的进气口毗连二位三通电磁阀控制气体是一进一出一排气（事情位置有二个）；个通道与气源毗连，别的两个通道个与执行机构的进气口毗连，个与执行机构排气口毗连二位五通电磁阀控制气体是一进二出一排气（事情位置也是二个）；个进气孔接进气气源、个正动作发泄孔和个作发泄孔别离提供给目标装备的一正一作的气源、个正动作排气孔和个作排气孔安装三位五通电磁阀控制气体是一进二出一排气（但事情位置有三个）；个进气孔接进气气源、个正动作发泄孔和个作发泄孔别离提供给目标装备的一正一作的气源、个正动作排气孔和个作排气孔安装以下特此为大家提供二位三通电磁阀符号，二位三通电磁阀原理及二位三通电磁阀图解等说明。
此说明为本司内部技术结合国际型号编辑做出正确表示，希望对大家了解二位三通电磁阀有所帮助。
二位三通电磁阀符号：二位三通电磁阀是两个位置三个通气口，其中一个为进气口（），另两个为出气口（，当电磁阀得电励磁是，和通，失电时和通两位指阀芯有两个位置，三通就是三个口，一个进气口，口，或者口，一个工作口，口，一个排气口，口。
分为常开常闭。
常开工作原理就是通电后，阀芯产生动作，开启气路，断电之后阀芯复位，关闭气路。
符号见图。
→二位三通电磁阀工作原理：一进二出：当电磁阀线圈通电时，出介质端第一路打开，第二路关闭；当电磁阀线圈断电时，出介质端第一路关闭，第二路打开；二进一出：当电磁阀线圈通电时，进介质端第一路打开，第二路关闭；当电磁阀线圈断电时，进介质端第一路关闭，第二路打开；此内阀两进口端前必需加单向阀一进一出：常闭式当电磁阀线圈通电时，接口通向接口，接口关闭；当电磁阀线圈断电时，接口关闭，接口通向接口；常开式当电磁阀线圈断电时，接口通向接口，接口关闭；当电磁阀线圈通电时，接口关闭，接口通向接口；二位三通电磁阀原理图：电磁阀的事情原理【气动元件】利用电磁线圈通电时，静铁芯对于动铁芯产生电磁吸力使阀切换以改变气流方向的阀，称为磁控方向阀，简称电磁阀这种阀便于实现电、气联合控制，能实现远间隔操作。
两位三通电磁阀工作原理简要说明
二位三通电磁阀工作原理简要说明1. FDF0.83/2D-1家用电冰箱用二位三通电磁阀FDF0.83/2D-1家用电冰箱用二位三通电磁阀为制冷系统用电磁阀，共有三个接口，即：进口管和两个出口管A、B（见图1）。
A出口管为常开出口管，B出口管为常闭出口管。
接头A和阀芯的材料为软磁不锈铁，接头B的材料为不导磁的不锈钢。
立中犷图1在电磁阀没有接通电源白^时候，阀芯在弹簧A的的作用下，保持在接头B一端，阀芯内密封垫B密封铜芯B上的阀口B,从而切断出口管B所连接的管路。
此时，进口管通过阀芯上的气槽与出口管A保持常通。
当电源向电磁阀输入额定电压的交流电流，被整流电路整流后，经线圈引线引入直流线圈，产生一个相对稳定的电磁场。
在此电磁场的作用下，接头A和阀芯被磁化，使得阀芯克服弹簧力被磁吸力吸到接头A一端，阀芯内密封垫A密封铜芯A上的阀口A,从而切断出口管A所连接的管路。
此时，进口管与出口管B保持通电常通。
电磁阀断电后，直流线圈产生的磁场消失，同时，接头A和阀芯退磁，相互间的吸合力也消失，阀芯在弹簧A的的作用下，推向接头B,并保持在接头B一端，从而切断出口管B所连接的管路，连通出口管A所连接的管路2. SDF0.83/2-4.1双稳态二位三通脉冲电磁阀双稳态二位三通脉冲电磁阀（以下简称电磁阀）是利用导磁物体在一组极性相斥的永磁场中间，该导磁物体无法停留在磁场中心的原理（见图2）而设计的一种电磁阀。
，—."I刎JiM,I1.I1：图2这种电磁阀有二个稳定的工作状态，这种稳定的工作状态的建立是由一组极性相斥的永磁铁所产生的永磁力完成的，因此它的任何一种状态均不需用电能来维持状态的稳定（见图3）。
当需要将电磁阀的一个稳定状态转换成另一个稳定状态时，只需在电磁阀的线圈上加入正向或者反向驱动电流便可实现电磁阀状态的转换，当转换过程完成后，切断电磁阀的线圈上的驱动电流，并又由永磁铁所产生的永磁力维持其状态。
图3电磁阀共有三个接口，即：进口管和A、B两个出口管（见图4）。
手动二位三通阀结构工作原理
手动二位三通阀结构工作原理（2）、手动二位三通阀结构工作原理手动二位三通阀是修井设备气压系统使用非常多的控制元件，熟悉其工作原理，对进行气路系统的分析和阅读非常重要。
手动二位三通的结构如图5-5所示。
根据结构图，分析手动二位三通阀是如何进行气路通断的。
图5-5 手动二位三通阀结构原理图手动二位三通主要组成部件包括壳体、上盖、上阀座、上阀芯、下阀座、下阀芯、上阀芯压板、偏心轮、自锁轮、花键轴、限位轮、限位块、操作手柄等。
为更为清楚的了解其通断气路的原理，将手动二位三通阀的阀芯，单独分离出来，放大后进行讲述。
见图5-6、5-7。
1234567891011121314151617181920211 壳体2 卡簧3 弹簧4 下阀芯5 下阀座6 O型圈7 弹簧8 上阀座9 上阀芯 10 O型圈11 O型圈 12 卡簧 13 卡簧 14 花键轴 15 偏心轮 16 静自锁轮 17 动自锁轮 18 固定块19 弹簧 20 紧定螺钉 21 限位轮 22 压板 23 上盖 24 支架 25 限位块 26、操作手柄图5-6 手动二位三通阀工作原理图（初始位置）图5-7 手动二位三通阀工作原理图（工作位置）阀芯通断气压工作原理手动二位三通阀的阀芯结构如图5-6和5-7所示，结合图5-5和5-6和5-7三张张图来分析其工作原理。
壳体1上开有输入口A 、输出口B 和排气口C ，上阀芯9的移动是通过转动操作手柄，偏心轮15转动，下压压板22，压板22端部下压阀芯9来实现的。
A B C abc d efa b c d e f gg h hA （B）abc d efgCi AB下阀芯9下移时，将下阀芯4下压移动。
当操作手柄复位时，偏心轮15反转离开压板22，压板22对阀芯9的压力消失，上阀芯9在复位弹簧7的作用下复位，同时下阀芯4在弹簧3的作用下复位，上、下阀芯处于初始状态。
初始状态时，下阀芯4在弹簧3的作用下紧贴下阀座5，形成密封，输入口A的压缩空气被阻断在下阀座腔a。
气动二位三通阀(两用继电器)PPT课件
-
6
常开使用法工作原理图：
-
7
常开使用时是将常闭使用时的两通道反接。
无控制器时，在弹簧作用下阀门与内阀密封， 干线气进入执行机构。
当控制器作用以后，阀门和外阀密封，执行机 构中的压缩空气经由孔I放入大气。
-
8
-
9
气动二位三通阀（两用继电器）
班级：九班 姓名：张旭 学号：24
-
1
气动二位三通阀（两用继电器）气动二位三通
阀（两用继电 器）结构图
-
2
气动二位三通阀（两用继电器）
组成：控制气室、常闭气室、常开气室和一个 活动阀门构成。
气动二位三通阀主要是靠控制室的进放气推动 活塞，开启和关闭阀门来完成气胎离合器大 气量气缸的进放气。
-
3
气动二位三通阀 常开使用法
-
4
常闭使用法工作原理图：
-
5
常闭使用时，孔I接通供气干线，孔II接通大气。 当控制气进入继气室后，推动阀芯压缩弹簧 产生移动，使阀门和外阀密封;而内阀和阀 门脱开，造成孔I和孔E相通，于是干线气进 入执行机构。
电磁阀符号及意义详解
电磁阀符号及意义详解电磁阀符号是指对电磁阀功用进行描写的暗示图，通常运用于气动体系计划及商品标识上，以供气动体系计划人员及电磁阀运用者了解商品功用。
在计划进程中，常常需要看气路图。
各种电磁阀化身为各自相应的气动符号呈如今图纸上，这种标明办法，即是电磁阀符号。
示例及阐明：附图：从上至下从左到右别离是直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控三位五通中封，三位五通中泄，三位五通中压电磁阀符号阐明前面的几位，你要看这个阀有几种作业状况，就能够说是几位，如有气动元件符号，就十分好了解了，在图符上代表阀体的正方形(内有箭头或T线)有几个即是几位。
然后边的几通，是代表在其间的一个正方形上有几个点（和箭头线还有T线相交的点），即是几通。
气动电磁阀图形符号图形符号的意义通常如下：1、用方框标明阀的作业方位，有几个方框就标明有几位;2、方框内的箭头标明油路处于接通状况，但箭头方向不必定标明液流的实习方向;3、方框内符号┻或┳标明该通路不通;4、方框外部联接的接口数有几个，就标明几通;5、通常，阀与体系供油路或气路联接的进油口/进气口用字母p标明;阀与体系回油路/气路连通的回油/回气口用t（有时用o）标明;而阀与施行元件联接的油口/气口用a、b等标明。
有时在图形符号上用l标明走漏油口;6、换向阀都有两个或两个以上的作业方位，其间一个为常态位，即阀芯未遭到操作力时地址的方位。
图形符号中的中位是三位阀的常态位。
运用绷簧复位的二位阀则以挨近绷簧的方框内的通路状况为其常态位。
制造体系图时，油路/气路通常应联接在换向阀的常态位上。
二位三通气动电磁阀工作原理图
二位三通气动电磁阀工作原理图
二位三通气动电磁阀是一种常用的控制元件，它可以实现液体或气体的流量控制。
其工作原理如下：
1. 气动部分：当气源压力加到气动阀门上时，气动阀门的活塞会向下移动，使气动阀门打开。
此时，气体可以从气源进入阀门的入口，并从出口流出。
2. 电磁部分：当电磁铁通电时，电磁铁的磁场会吸引铁芯，使铁芯与活塞相连。
此时，活塞会向上移动，使气动阀门关闭。
当电磁铁断电时，铁芯会回到原来的位置，活塞也会回到原来的位置，使气动阀门再次打开。
3. 二位三通：二位三通气动电磁阀有两个通道和一个控制口。
当气动阀门关闭时，通道1和通道2被隔离。
当气动阀门打开时，通道1和通道2被连接在一起，而控制口则用于控制气动阀门的开关。
总之，二位三通气动电磁阀的工作原理是通过气动和电磁两个部分的协作实现的。
它可以实现液体或气体的流量控制，广泛应用于自动化控制系统中。
电磁阀符号及含义详解、中封中泄、中压
下面两张图详细说明了气阀工作的全部状态
1、黄圈里的方框表示的是电磁阀常态位的接口连通状态
2、黄圈里的方框是电磁阀励磁状态的接口连通状态
图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；
(3)方框内符号“┻”或“┳”表示该通路不通；
(4)方框外部连接的接口数有几个，就表示几“通”；
(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口；(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
从上至下从左到右分别是
直动式：两位两通，两位三通常通，两位三通常断
先导式：两位两通，两位三通常通，两位三通常断
两位五通单电控，两位五通双电控
三位五通中封，三位五通中泄，三位五通中压
=====================================================================
以三位四通举例，P,T,A，B，,
A ,B与其它孔不通时，油缸压力，不变，这就是保压回路（例如O阀）
P与T不通时，就可用于调压回路，（例如Y阀）
P与T相通时，就可用于缷荷，（例如M阀）《液压技术手册》范存德主编的，里面关于液压的很全面。
2位3通电磁阀原理图
2位3通电磁阀原理图
电磁阀是一种能够控制流体流动的装置，它通过电磁力来控制阀门的开关，从
而实现流体的通断。
在工业自动化控制系统中，电磁阀被广泛应用于气动控制、液压控制、流体控制等领域。
本文将介绍2位3通电磁阀的原理图及其工作原理。
首先，我们来看一下2位3通电磁阀的原理图。
如图所示，2位3通电磁阀具
有两个工作位置和三个通道。
当电磁阀处于工作位置1时，通道1和通道2相连，
通道3与通道2相断开；当电磁阀处于工作位置2时，通道2和通道3相连，通道
1与通道2相断开。
通过控制电磁阀的工作位置，可以实现流体的切换和控制。
接下来，我们将详细介绍2位3通电磁阀的工作原理。
当电磁阀通电时，线圈
中产生电磁力，使阀芯移动到对应的工作位置，从而改变通道的连接状态。
在电磁阀通电的过程中，电磁力与弹簧力之间达到平衡，使阀芯保持在稳定的位置，从而实现通道的切换。
当电磁阀断电时，弹簧力会使阀芯返回到初始位置，通道恢复到原来的状态。
2位3通电磁阀在工业控制系统中具有重要的应用价值。
它可以实现流体的切换、分流、合流等功能，广泛应用于液压系统、气动系统、供水系统等领域。
同时，2位3通电磁阀还具有结构简单、可靠性高、响应速度快等优点，能够满足各种复
杂的控制需求。
总的来说，2位3通电磁阀是一种重要的控制元件，它通过电磁力来控制流体
的流动，实现流体的切换和控制。
在工业自动化领域，2位3通电磁阀具有广泛的
应用前景，可以满足各种复杂的控制需求，为工业生产提供了重要的支持。
电磁阀符号及含义详解2019
电磁阀的构成和工作原理
电磁阀符号的含义：
电磁阀符号由方框、箭头、“T”和字符构成。
电磁阀图形符号的含义一般如下：
1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置，即“位”。
有几个方框就表示有几“位”，如二位三通表示有两种工作位置。
上图的“非通电”和“通电”就是两个不同的工作位置。
2、识别常态位。
电磁阀有两个或两个以上的工作位置，其中一个为常态位，即阀芯在非通电时所处的位置。
对于二位阀，利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
对于三位阀，图形符号中的中位是常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
3、方框内的箭头表示对应的两个接口处于连通状态
4、方框内符号“T”表示该接口不通。
5、方框外部连接的接口数有几个，就表示几“通”。
6、一般，流体的进口端用字母P表示，排出口R表示，而阀与执行元件连接的接口用
A、B等表示。
下例中，二位三通电磁阀有两个工作位置和三个通气接口，三个接口分别为进气口（P），工作出气口（A)，还有一个放气口（R）。
当电磁阀得电励磁时，P和A通；失电回到常位态时，R和A通。
下面两张图详细说明了气阀工作的全部状态1、黄圈里的方框表示的是电磁阀常态位的接口连通状态
2、黄圈里的方框是电磁阀励磁状态的接口连通状态。
二位三通电磁阀符号原理图解
二位三通电磁阀符号原理图解电磁阀图形符号的含义1、用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即“位”，有几个方框就表示有几“位”，如二位三通电磁阀表示有两种工作位置。
2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;3、方框内符号“┻”或“┳”表示该通路不通;4、方框外部连接的接口数有几个，就表示几“通”;5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口;6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
电磁阀电气符号和图形二位三通电磁阀符号二位三通电磁阀是两个位置三个通气口，其中一个为进气口（P），另两个为出气口（A/B），当电磁阀得电励磁是，P和A通，失电时P和B通两位指阀芯有两个位置，三通就是三个口，一个进气口，P口，或者1口，一个工作口，2口，一个排气口，3口。
分为常开常闭。
常开工作原理就是通电后，阀芯产生动作，开启气路，断电之后阀芯复位，关闭气路。
电磁阀接线图解交流无所谓，直流有正负极，注意电压要相同。
下图中箭头所指的是电磁阀，用于控制汽机低压后缸喷水系统气流通道的通、断。
低压缸喷水系统向双流低压缸每端喷水环上的喷咀提供凝结水。
当汽轮机所处工况要求投入低压缸喷水系统时，系统中的电磁阀接通，空气供至喷水流量控制阀的执行机构。
这样，凝结水通向低压缸排汽导流环上的喷咀。
并且，压力控制器的凝结水压力测点感受到压力信号。
两位三通电磁阀
两位三通电磁阀两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
二位三通气动电磁阀工作原理图
二位三通气动电磁阀工作原理图
二位三通气动电磁阀是一种常用的控制阀门，其主要功能是实现对气体或液体的流量、压力、温度等参数进行控制。
其工作原理图如下：
（图中黑色为气体/液体流动路径，红色为电磁铁及电线连接，蓝色为气动部分连接）
二位三通气动电磁阀由气动部分和电气部分构成。
其整体结构包括阀体、阀芯、弹簧、电磁铁、电路板等部件。
阀体分为进气口、出气口和中间通道三部分。
阀芯为移动部件，在阀体中间通道内移动，与进气口、出气口连通或隔绝。
弹簧位于阀芯下部，通过恢复力来保证阀芯的位置。
电磁铁位于阀体顶部，通过通电使得电磁铁内部产生电磁场，吸引阀芯移动。
电路板作为电气控制部分，负责调节电磁阀的开关，控制气流或液流的大小和方向。
工作时，电路板通过接入电源控制电磁铁，使得电磁铁产生磁场吸引阀芯向上移动。
此时阀芯与进气口连通，气体或液体从进气口进入阀体，经过中间通道，从出气口流出。
与此同时，弹簧也会跟随阀芯向上移动，将阀芯限制在其磁吸力范围内，当电磁铁断电时，弹簧恢复原本形态，阀芯回到初始位置，中间通道内便断开了进气口和出气口的连接，系统停止流动。
除此之外，二位三通气动电磁阀还可以根据实际需要进行调节。
当需要改变气体或液体的方向时，只需要旋转阀体即可；当需要改变气体或液体的流量大小时，则需要调节弹簧的紧度和阀
芯的尺寸。
总体来说，二位三通气动电磁阀是一种简单而可靠的控制阀门，在工业控制、机械设备、实验室实验等领域得到广泛应用。
其优点在于其结构简单，维护方便，并且能够精确控制流量、压力等参数。
二位三通阀工作原理
二位三通阀工作原理
上次二位三通阀讲义只说明白了压缩空气如何驱动疏水门动作的主回路，这次把二位三通阀剩下的控制回路作一下说明：
压缩空气到达图4中的位置4时，当电磁阀带电则位置4和5导通，电磁阀失电时位置4和5 气路断开（手操旋钮在“1”位时4 、5气路导通，在“0”位时4、5气路断开）。
看上图可以明白当手操钮旋至“1”位时，电磁阀的通电与否不会影响阀门的开关，打开气源门时始终保持关位，关闭气源门阀门打开。
另一方面，当电磁阀带电时操作手操旋钮阀门会没有任何反应，但当电磁阀失电时阀门会关不上。
因此手操钮要始终保持在“0”位。
接下来把阀芯如何控制动力气来说一下，有助于大伙判断到底是咱们的二位三通阀有胶圈坏了，还是机务的阀门内部胶圈损坏导致压缩空气从咱们的排气孔漏汽。
阀门为未带电时，压缩空气从3、4胶圈之间只能进入控制气回路的电磁阀控制前的部分。
阀门带电时，压缩空气从3、4胶圈之间一路进入控制气回路去推动图7中的白色活塞动作，另一路从3、4胶圈串到2、3胶圈之间（图7中的白色活塞在控制气的作用下使3、4之间的腔室和2、3之间的腔室连为一体）到达阀门进气口，使阀门打开。
电磁阀二位三通的意思
电磁阀二位三通的意思
电磁阀中的“二位三通”描述的是电磁阀的工作状态和流体通道布局。
“二位”指的是电磁阀的阀芯有两个固定的工作位置或状态：
-第一位：通常指的是常态位置或初始位置，例如阀芯关闭某个通道。
-第二位：则是阀芯在电磁铁通电后动作到的另一个位置，例如阀芯打开某个通道或关闭另一个通道。
“三通”是指电磁阀内部具有三个接口或通路：
-进口（P）：连接输入流体或压力源的接口。
-出口（A或B）：两个出口通道，其中一个在常态下与进口连通，另一个在电磁阀动作后与进口连通。
-中间位（T或O）：某些情况下可能是排气口或第三个工作流体出口，但在标准的二位三通电磁阀中通常不会同时连通两个出口，而是在阀芯切换位置时选择性地连通进口与任一出口。
在实际应用中，当电磁阀得电时，阀芯会移动切换通道，使得流体可以从入口流向一个出口，而在失电状态下，阀芯回到原始位置，流体则可能流向另一个出口或停止流动。
这种切换功能使得二位三通
电磁阀广泛应用在气动、液压控制系统中，实现流体的通断或流向切换控制。
手动二位三通阀结构工作原理
手动二位三通阀结构工作原理（2）、手动二位三通阀结构工作原理手动二位三通阀是修井设备气压系统使用非常多的控制元件，熟悉其工作原理，对进行气路系统的分析和阅读非常重要。
手动二位三通的结构如图5-5所示。
根据结构图，分析手动二位三通阀是如何进行气路通断的。
图5-5 手动二位三通阀结构原理图手动二位三通主要组成部件包括壳体、上盖、上阀座、上阀芯、下阀座、下阀芯、上阀芯压板、偏心轮、自锁轮、花键轴、限位轮、限位块、操作手柄等。
为更为清楚的了解其通断气路的原理，将手动二位三通阀的阀芯，单独分离出来，放大后进行讲述。
见图5-6、5-7。
1234567891011121314151617181920211 壳体2 卡簧3 弹簧4 下阀芯5 下阀座6 O型圈7 弹簧8 上阀座9 上阀芯 10 O型圈11 O型圈 12 卡簧 13 卡簧 14 花键轴 15 偏心轮 16 静自锁轮 17 动自锁轮 18 固定块19 弹簧 20 紧定螺钉 21 限位轮 22 压板 23 上盖 24 支架 25 限位块 26、操作手柄图5-6 手动二位三通阀工作原理图（初始位置）图5-7 手动二位三通阀工作原理图（工作位置）阀芯通断气压工作原理手动二位三通阀的阀芯结构如图5-6和5-7所示，结合图5-5和5-6和5-7三张张图来分析其工作原理。
壳体1上开有输入口A 、输出口B 和排气口C ，上阀芯9的移动是通过转动操作手柄，偏心轮15转动，下压压板22，压板22端部下压阀芯9来实现的。
A B C abc d efa b c d e f gg h hA （B）abc d efgCi AB下阀芯9下移时，将下阀芯4下压移动。
当操作手柄复位时，偏心轮15反转离开压板22，压板22对阀芯9的压力消失，上阀芯9在复位弹簧7的作用下复位，同时下阀芯4在弹簧3的作用下复位，上、下阀芯处于初始状态。
初始状态时，下阀芯4在弹簧3的作用下紧贴下阀座5，形成密封，输入口A的压缩空气被阻断在下阀座腔a。
电磁阀符号及含义详解、中封中泄、中压
下面两图详细说明了气阀工作的全部状态
1、黄圈里的方框表示的是电磁阀常态位的接口连通状态
2、黄圈里的方框是电磁阀励磁状态的接口连通状态
图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；
(2)方框的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；
(3)方框符号“┻”或“┳”表示该通路不通；
(4)方框外部连接的接口数有几个，就表示几“通”；
(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口；
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框的通路状态为其常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
从上至下从左到右分别是
直动式：两位两通，两位三通常通，两位三通常断
先导式：两位两通，两位三通常通，两位三通常断
两位五通单电控，两位五通双电控
三位五通中封，三位五通中泄，三位五通中压
=====================================================================
以三位四通举例，P,T,A，B，,
A ,B与其它孔不通时，油缸压力，不变，这就是保压回路（例如O阀）
P与T不通时，就可用于调压回路，（例如Y阀）
P与T相通时，就可用于缷荷，（例如M阀）
《液压技术手册》存德主编的，里面关于液压的很全面。
2020-07-10、电磁阀的符号原理图
电磁阀符号原理图电磁阀符号是对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。
一般来说，阀与系统气路连接的进气口用字母P表示；阀与系统气路连通的回气口用T表示；而阀与执行元件连接的气口用A、B等表示。
电磁阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时，气路一般应连接在换向阀的常态位上。
用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即“位”，有几个方框就表示有几“位”。
方框外部连接的接口数有几个，就表示几“通”。
电磁阀原理图：一、两位五通的说明1、单线圈两位五通电磁换向阀：即电磁换向阀阀芯只有两个工作位置，换向阀的一端有电磁线圈进行控制电磁阀动作。
此线圈得电动作，失电复位。
即阀芯在线圈通电时移向靠近线圈的位置，线圈断电时移向远离线圈的位置。
即线圈断电后阀芯复位，气缸也复位。
2、双线圈两位五通电磁换向阀：即电磁换向阀阀芯只有两个工作位置，换向阀两端都有电磁线圈进行控制电磁阀动作。
A线圈通电且B线圈断电，阀芯移向靠近A线圈位置；B线圈通电且A线圈断电，阀芯移向靠近B线圈位置。
此款双线圈电磁阀的特点即意味着当设备异常断电时，气缸不会动作。
P.S：出于安全考虑，我们为了防止负载提升至上面工位时异常断电导致的负载突然下落，应该选择双线圈两位五通电磁阀。
二、关于三位阀的中位机能（中封、中泄、中压）1、三位五通中封式电磁换向阀：即电磁换向阀阀芯有三个工作位置，换向阀两端都有电磁线圈进行控制电磁阀动作。
A线圈通电且B线圈断电，阀芯移向靠近A 线圈位置；B 线圈通电且A 线圈断电，阀芯移向靠近B线圈位置。
两端同时断电，则电磁阀阀芯回到中间位置，两个气管都不形成回路，即气缸两个腔体完全封闭，不供气，不排气，气缸活塞保持位置不动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二位三通电磁阀符号，二位三通电磁阀原理，二位三通电磁阀图解
阀芯的事情位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀即两位是指有两个事情位置可切换，三通是有三个通道通气。
好比：
二位二通两位三通电磁阀原理电磁阀是一进一出（二个通道、最普凡是见）；个通道与气源毗连，别的一个通道与执行机构的进气口毗连
二位三通电磁阀控制气体是一进一出一排气（事情位置有二个）；个通道与气源毗连，别的两个通道个与执行机构的进气口毗连，个与执行机构排气口毗连
二位五通电磁阀控制气体是一进二出一排气（事情位置也是二个）；个进气孔接进气气源、个正动作发泄孔和个作发泄孔别离提供给目标装备的一正一作的气源、个正动作排气孔和个作排气孔安装
三位五通电磁阀控制气体是一进二出一排气（但事情位置有三个）；个进气孔接进气气源、个正动作发泄孔和个作发泄孔别离提供给目标装备的一正一作的气源、个正动作排气孔和个作排气孔安装
以下特此为大家提供二位三通电磁阀符号，二位三通电磁阀原理及二位三通电磁阀图解等说明。
此说明为本司内部技术结合国际型号编辑做出正确表示，希望对大家了解二位三通电磁阀有所帮助。
二位三通电磁阀符号：
二位三通电磁阀是两个位置三个通气口，其中一个为进气口（），另两个为出气口（，当电磁阀得电励磁是，和通，失电时和通两位指阀芯有两个位置，三通就是三个口，一个进气口，口，或者口，一个工作口，口，一个排气口，口。
分为常开常闭。
常开工作原理就是通电后，阀芯产生动作，开启气路，断电之后阀芯复位，关闭气路。
符号见图。
→
二位三通电磁阀工作原理：
一进二出：当电磁阀线圈通电时，出介质端第一路打开，第二路关闭；当电磁阀线圈断电时，出介质端第一路关闭，第二路打开；
二进一出：当电磁阀线圈通电时，进介质端第一路打开，第二路关闭；当电磁阀线圈断电时，进介质端第一路关闭，第二路打开；此内阀两进口端前必需加单向阀
一进一出：常闭式当电磁阀线圈通电时，接口通向接口，接口关闭；当电磁阀线圈断电时，接口关闭，接口通向接口；常开式当电磁阀线圈断电时，接口通向接口，接口关闭；当电磁阀线圈通电时，接口关闭，接口通向接口；

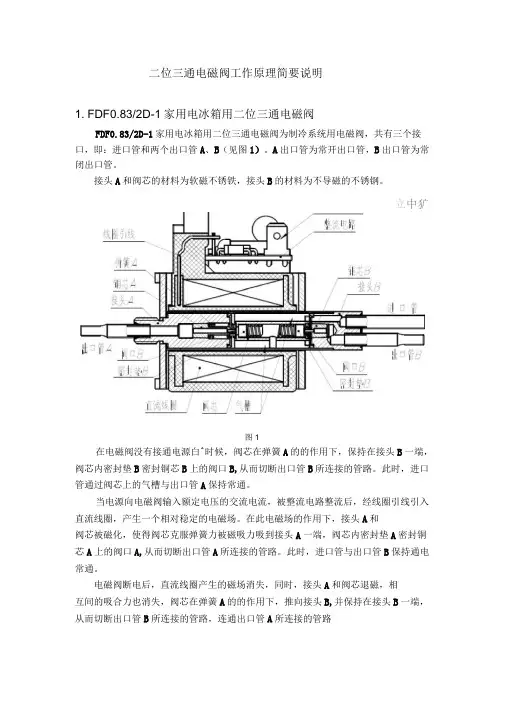

二位三通电磁阀原理图：
电磁阀的事情原理【气动元件】利用电磁线圈通电时，静铁芯对于动铁芯产生电磁吸力使阀切换以改变气流方向的阀，称为磁控方向阀，简称电磁阀这种阀便于实现电、气联合控制，能实现远间隔操作。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通正动作出气孔有气，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通反动作出气孔有气，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
二位三通电磁阀结构
P:总进气
A和是控制出气口
R对应的排气口
S对应的排气口
1、两位五通单电磁阀。
2、两位五通电磁阀。
3、三位五通电磁阀，型。
4、三位五通电磁阀，型。
5、三位五通电磁阀，型
详情看下图：
二位三通电磁阀应用范围：
它广泛应用于冶金、石化、制药、烟草、食品医疗、城建环保、给排水采暖空调、消防安全、科研、节能产业等各个领域
二位三通电磁阀参数说明：
型号规格：～
适用压力：、、、、
适用介质：气、水、油、蒸汽、制冷剂、腐蚀性流体
介质温度：～℃
介质粘度：小于（大于时需定制）
防护性能：
防爆标志：Ⅱ
防爆型型号中有字母
阀门材质：、、铝合金
控制方式：一进二出、二进一出一进一出常闭式常开式
电源电压：
连接方式：内螺纹、外螺纹、法兰
