水工钢结构平面钢闸门设计计算书
钢闸门计算书

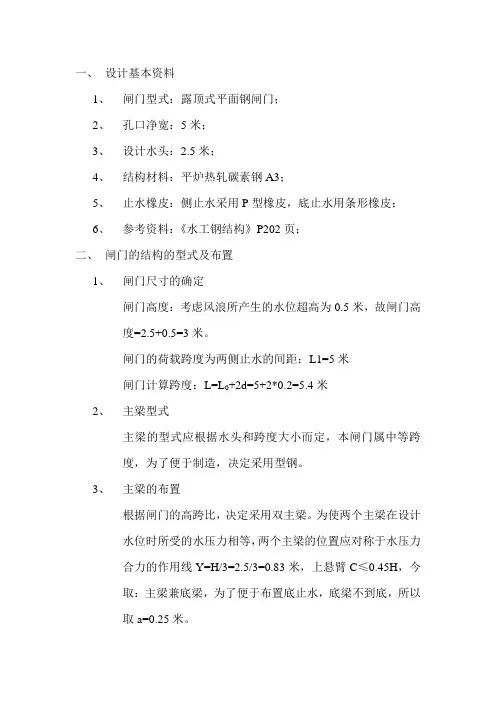

一、设计基本资料1、闸门型式：露顶式平面钢闸门；2、孔口净宽：5米；3、设计水头：2.5米；4、结构材料：平炉热轧碳素钢A3；5、止水橡皮：侧止水采用P型橡皮，底止水用条形橡皮；6、参考资料：《水工钢结构》P202页；二、闸门的结构的型式及布置1、闸门尺寸的确定闸门高度：考虑风浪所产生的水位超高为0.5米，故闸门高度=2.5+0.5=3米。
闸门的荷载跨度为两侧止水的间距：L1=5米闸门计算跨度：L=L0+2d=5+2*0.2=5.4米2、主梁型式主梁的型式应根据水头和跨度大小而定，本闸门属中等跨度，为了便于制造，决定采用型钢。
3、主梁的布置根据闸门的高跨比，决定采用双主梁。
为使两个主梁在设计水位时所受的水压力相等，两个主梁的位置应对称于水压力合力的作用线Y=H/3=2.5/3=0.83米，上悬臂C≤0.45H，今取：主梁兼底梁，为了便于布置底止水，底梁不到底，所以取a=0.25米。
主梁间距：2b=2(Y- a)=2×（0.83-0.25）=1.16米；则C=H-2b- a=2.5-1.16-0.25=1.09米≤0.45H=1.125米满足要求。
4、梁格的布置和型式梁格采用复式布置和等高连接，水平次梁为连续梁，其间距上疏下密。
三、面板设计根据《钢闸门设计规范SDJ13-78（试行）》关于面板的计算，先估算面板厚度，在主梁选择之后再验算面板的局部弯曲与主梁整体弯曲的折算应力。
1、估算面板厚度面板厚度按式（6-3）计算：t=a(kp/0.9a[σ])0.5已知：b=1240mm，a1=760 mm，a2=380 mm当b/a1=1240/760=1.63≤3时，α=1.65，则t=4.91 mm当b/a3=1240/380=3.26≥3时，α=1.55，则t=7.88 mm根据上面计算，选用面板厚度t=8mm。
2、对底梁下至底止水的面板悬出段，应按悬臂板进行验算：在面板悬出段上取单位宽度的面板按悬臂梁验算，q=（p1+p2）/2=（0.0098*2.5+0.0098*2.4）/2=0.024N/mmW=bh2/6=1*64/6=10.67M=qL2/2=0.024*1002/2=120N·mmσmax=M/W=120/10.67=11.25 N/mm2＜[σ]=160 N/mm2Q=qL=0.024*100=2.4Nτ=Q/A=2.4/1*8=0.3 N/mm2＜[τ]=95 N/mm23、主梁设计因为水头不大，所以主梁采用型钢，即槽钢28b。
8X4.5米钢闸门计算书(2012.8.7) 3

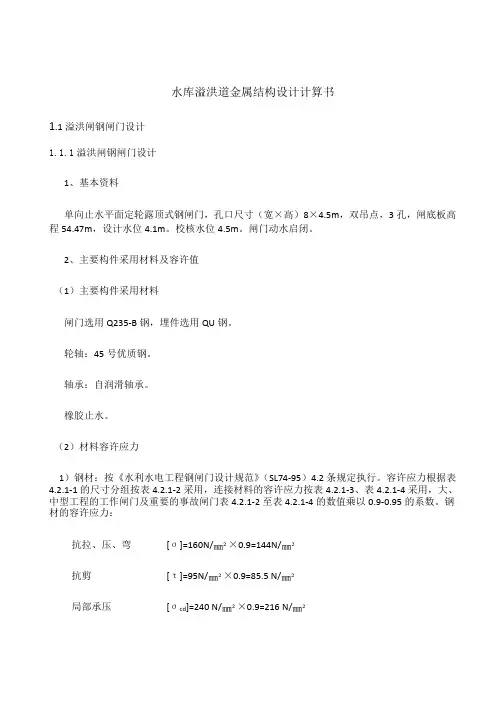

水库溢洪道金属结构设计计算书1.1溢洪闸钢闸门设计1.1.1溢洪闸钢闸门设计1、基本资料单向止水平面定轮露顶式钢闸门，孔口尺寸（宽×高）8×4.5m，双吊点，3孔，闸底板高程54.47m，设计水位4.1m。
校核水位4.5m。
闸门动水启闭。
2、主要构件采用材料及容许值（1）主要构件采用材料闸门选用Q235-B钢，埋件选用QU钢。
轮轴：45号优质钢。
轴承：自润滑轴承。
橡胶止水。
（2）材料容许应力1）钢材：按《水利水电工程钢闸门设计规范》（SL74-95）4.2条规定执行。
容许应力根据表4.2.1-1的尺寸分组按表4.2.1-2采用，连接材料的容许应力按表4.2.1-3、表4.2.1-4采用，大、中型工程的工作闸门及重要的事故闸门表4.2.1-2至表4.2.1-4的数值乘以0.9-0.95的系数。
钢材的容许应力：抗拉、压、弯[σ]=160N/㎜²×0.9=144N/㎜²抗剪[τ]=95N/㎜²×0.9=85.5 N/㎜²局部承压[σcd]=240 N/㎜²×0.9=216 N/㎜²局部紧接承压应力[σcj]=120 N/㎜²×0.9=108 N/㎜²2）焊缝焊条采用E43××型焊缝的容许应力抗压[σh c]=160 N/㎜²×0.9=144 N/㎜²抗拉（自动焊）[σh l]= 160 N/㎜²×0.9=144 N/㎜²（半自动焊或手工焊）精确方法检查：[σh l] = 160 N/㎜²×0.9=144 N/㎜²普通方法检查：[σh l] =135N/㎜²×0.9=121.5 N/㎜²抗剪[τh]=95N/㎜²×0.9=85.5 N/㎜²贴角焊缝抗拉、压、剪[σh l]=115 N/㎜²×0.9=103.5 N/㎜²3）普通螺栓连接的容许应力精制螺栓：Q235碳素结构钢抗拉[σl l]=125 N/㎜²×0.9=112.5 N/㎜²（1类孔）抗剪[τl]=130N/㎜²×0.9=117 N/㎜²（1类孔）承压[σl c]=290 N/㎜²×0.9=261 N/㎜²粗制螺栓：Q235碳素结构钢抗拉[σl l]= 125 N/㎜²×0.9=112.5 N/㎜²抗剪[τl]=85N/㎜²×0.9=76.5 N/㎜²承压[σl c]=190 N/㎜²×0.9=171 N/㎜²4）机械零件的容许应力抗拉、压、弯[σ]=1000 N/㎜²抗剪[τ]=65 N/㎜²局部承压[σcd]=150 N/㎜²局部紧接承压应力[σcj]=80 N/㎜²孔壁抗拉[σl]=100 N/㎜²5）铸件选用ZG310-570，其容许应力（《水利水电工程钢闸门设计规范》（SL74-95）表4.2.2）：抗拉、压、弯[σ]=140 N/㎜²抗剪[τ]=105 N/㎜²局部承压[σcd]=200 N/㎜²局部紧接承压应力[σcj]=110 N/㎜²孔壁抗拉[σl]=155 N/㎜²6）混凝土采用C30，其容许的承压应力（二期混凝土）为（《水利水电工程钢闸门设计规范》（SL74-95）表4.2.5）规定：[σh]=11 N/㎜²。
水工钢结构平面钢闸门设计计算书
水工钢结构平面钢闸门设计计算书一、设计资料及有关规定：1.闸门形式：潜孔式平面钢闸门。
2. 孔的性质：深孔形式。
3. 材料：钢材：Q235焊条：E43；手工电焊；普通方法检查。
止水：侧止水用P型橡皮，底止水用条型橡皮。
行走支承：采用胶木滑道，压合胶布用MCS—2。
砼强度等级：C20。
启闭机械：卷扬式启闭机。
4.规范：水利水电工程刚闸门设计规范（SL74-95），中国水利水电出版社1998.8二、闸门结构的形式及布置（一）闸门尺寸的确定（图1示）1.闸门孔口尺寸：孔口净跨(L)：3.50m。
孔口净高：3.50m。
闸门高度(H)：3.66m。
闸门宽度：4.20m。
荷载跨度(H1)：3.66m。
2.计算水头：50.00m。
（二）主梁的布置1.主梁的数目及形式主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。
因为闸门跨度L=3.50m,闸门高度h=3.66m,L<h。
所以闸门采用4根主梁。
本闸门属中等跨度，为了便于制造和维护，决定采用实腹式组合梁。
2.主梁的布置本闸门为高水头的深孔闸门，孔口尺寸较小，门顶与门底的水压强度差值相对较小。
所以，主梁的位置按等间距来布置。
设计时按最下面的那根受力最大的主梁来设计，各主梁采用相同的截面尺寸。
3.梁格的布置及形式梁格采用复式布置与等高连接，水平次梁穿过横隔板所支承。
水平梁为连续梁，间距应上疏下密，使面板个区格需要的厚度大致相等，布置图2示三、面板设计根据《钢闸门设计规范SDJ—78（试行）》关于面板的设计，先估算面板厚度，在主梁截面选择以后再验算面板的局部弯曲与主梁整体弯曲的折算应力。
1.估算面板厚度假定梁格布置尺寸如图2所示。
面板厚度按下式计算kpt=aa[]9.0当b/a ≤3时，a=1.65,则t=a16065.19.0⨯⨯kp=0.065kp a当b/a >3时，a=1.55,则t=a 16055.19.0⨯⨯kp=0.067现列表1计算如下：2.面板与梁格的连接计算已知面板厚度t=14mm ,并且近似地取板中最大弯应力σmax=[σ]=160N/mm 2,则p=0.07х14х160=156.8.2N/mm ,面板与主梁连接焊缝方向单位长度内地应力：T ＝02I VS =,/39837767700002272141000107903mm N =⨯⨯⨯⨯⨯ 面板与主梁连接的焊缝厚度：mm T P h w t f 51137.0/398][7.0/22=⨯=⨯+=τ， 面板与梁格连接焊缝厚度取起最小厚度mm h f 6=。
8X4.5米钢闸门计算书（2012.8.7）3
8X4.5米钢闸门计算书（2012.8.7）3水库溢洪道金属结构设计计算书1.1溢洪闸钢闸门设计1.1.1溢洪闸钢闸门设计1、基本资料单向止水平面定轮露顶式钢闸门，孔口尺寸（宽×高）8×4.5m，双吊点，3孔，闸底板高程54.47m，设计水位4.1m。
校核水位4.5m。
闸门动水启闭。
2、主要构件采用材料及容许值（1）主要构件采用材料闸门选用Q235-B钢，埋件选用QU钢。
轮轴：45号优质钢。
轴承：自润滑轴承。
橡胶止水。
（2）材料容许应力1）钢材：按《水利水电工程钢闸门设计规范》（SL74-95）4.2条规定执行。
容许应力根据表4.2.1-1的尺寸分组按表4.2.1-2采用，连接材料的容许应力按表4.2.1-3、表4.2.1-4采用，大、中型工程的工作闸门及重要的事故闸门表4.2.1-2至表4.2.1-4的数值乘以0.9-0.95的系数。
钢材的容许应力：抗拉、压、弯[σ]=160N/㎜2×0.9=144N/㎜2抗剪[τ]=95N/㎜2×0.9=85.5 N/㎜2局部承压[σcd]=240 N/㎜2×0.9=216 N/㎜2局部紧接承压应力[σcj]=120 N/㎜2×0.9=108 N/㎜22）焊缝焊条采用E43××型焊缝的容许应力抗压[σh c]=160 N/㎜2×0.9=144 N/㎜2抗拉（自动焊）[σh l]= 160 N/㎜2×0.9=144 N/㎜2（半自动焊或手工焊）精确方法检查：[σh l] = 160 N/㎜2×0.9=144 N/㎜2普通方法检查：[σh l]=135N/㎜2×0.9=121.5 N/㎜2抗剪[τh]=95N/㎜2×0.9=85.5 N/㎜2贴角焊缝抗拉、压、剪[σh l]=115 N/㎜2×0.9=103.5 N/㎜23）普通螺栓连接的容许应力精制螺栓：Q235碳素结构钢抗拉[σl l]=125 N/㎜2×0.9=112.5 N/㎜2（1类孔）抗剪[τl]=130N/㎜2×0.9=117 N/㎜2（1类孔）承压[σl c]=290 N/㎜2×0.9=261 N/㎜2粗制螺栓：Q235碳素结构钢抗拉[σl l]= 125 N/㎜2×0.9=112.5 N/㎜2抗剪[τl]=85N/㎜2×0.9=76.5 N/㎜2承压[σl c]=190 N/㎜2×0.9=171 N/㎜24）机械零件的容许应力抗拉、压、弯[σ]=1000 N/㎜2抗剪[τ]=65 N/㎜2局部承压[σcd]=150 N/㎜2局部紧接承压应力[σcj]=80 N/㎜2孔壁抗拉[σl]=100 N/㎜25）铸件选用ZG310-570，其容许应力（《水利水电工程钢闸门设计规范》（SL74-95）表4.2.2）：抗拉、压、弯[σ]=140 N/㎜2 抗剪[τ]=105 N/㎜2局部承压[σcd]=200 N/㎜2局部紧接承压应力[σcj]=110 N/㎜2孔壁抗拉[σl]=155 N/㎜26）混凝土采用C30，其容许的承压应力（二期混凝土）为（《水利水电工程钢闸门设计规范》（SL74-95）表4.2.5）规定：[σh]=11 N/㎜2。
水工钢结构课程设计任务书(平面钢闸门)
水工钢结构课程设计任务书（平面钢闸门设计）班级：农业水利工程12-1、2一、设计任务为某水库溢洪道设计平面钢闸门一面，作为主要工作闸门。
二、设计资料1、 孔口净宽：12米。
2、 计算水头：6米。
3、 材料：门叶结构 Q235，侧止水用P －60A 型橡皮，底止水用I110—16条型橡皮，焊条 E43型，砼等级C20，采用普通螺栓。
4、参考资料：《水工钢结构》范崇仁主编，《水利水电工程钢闸门设计规范》。
三、设计要求1、 编写设计书，参照“设计计算参考提纲”的内容，对原则问题应有简略的论证并附必要的简图。
用A4打印，用铅笔绘制简图。
2、 手工绘制施工图，图幅为A2图2张（或A3图4张）。
图中包括：门叶结构总图、侧视图、俯视图、必要的大样图，闸槽尺寸及埋固构件。
比例根据布图需要自定。
3、 作出闸门的材料表附在设计图上。
四、设计参考提纲1、 根据闸门工作条件，初步拟出闸门的构造形式及其总体布置⑴ 选择闸门的基本尺寸门高：6＋0.3（门的超高，高出孔口净高）=6.3ｍ。
门宽：为了布置侧止水和行走支承闸门宽度等于孔口净宽＋2×0.3ｍ。
⑵ 选择梁格布置方案主梁根数和布置，为简化设计和制造方便，又能保持闸门的整体刚度。
对与跨度远大于门高平面闸门，宜采用双主梁的复式梁格。
主梁位置按等水压力的原则布置，上下主梁应放置在离水压合力作用线相等的位置，并要求门的下悬臂≥0.12门高，上悬臂≤0.45门高。
水平次梁的间距，根据水压力的变化，应布置上疏下密，使各区格的面板厚度大致相同。
次梁可采用槽钢（包括顶梁和底梁）。
底梁不到底，布置底止水。
设置横隔板三道，等间距。
边梁采用单腹式。
⑶ 梁格采用齐平连接水平次梁穿过横隔板成连续梁。
纵向联结系，两主梁的下翼缘设斜杆，形成纵向桁架。
将所选择的梁格布置方式、行走支承的位置绘出简图。
2、 面板设计根据梁格布置，进行面板设计。
列表估算面板厚度，结合构造要求选择面板厚度。
对底梁下的面板悬出段，应按悬臂板进行验算。
水工钢闸门结构设计(详细计算过程)
6 金属结构设计6.3 金属结构设计计算6.3.1 设计资料（1）闸门型式：露顶式平面钢闸门 （2）孔口尺寸（宽×高）：6m×3m （3）设计水头:3.16m （4）结构材料：Q235钢 （5）焊条：E43（6）止水橡皮：侧止水型号采用P45-A ，底止水型号采用I110-16 （7）行走支承：采用胶木滑道，压合胶木为MCS-2 （8）混凝土强度等级：C25 （9）规范：《利水电工程钢闸门设计规范》（SL74-95）6.3.2 闸门结构的形式及布置 6.3.2.1 闸门尺寸的确定1.闸门高度:考虑风浪产生的水位超高，将闸门的高度确定为3m 。
2.闸门的荷载跨度为两侧止水的间距：L 0=6.0m3.闸门计算跨度：L=L 0+2d=6.0+2×0.15=6.3m6.3.2.2静水总压力闸门在关闭位置的静水总压力如图6.1所示，其计算公式为：229.8344.1/22gh P kN mρ⨯===图6.1 闸门静水总压力计算简图P6.3.2.3 主梁的形式主梁的形式应根据水头的大小和跨度大小而定，本设计中主梁采用实腹式组合梁。
6.3.2.4主梁的布置根据主梁的高跨比，决定采用双主梁。
两根主梁应布置在静水压力合力线上下等距离的位置上，并要求两主梁的距离值要尽量大些，且上主梁到闸门顶缘的距离c 小于0.45H ，且不宜大于3.6m ，底主梁到底止水的距离应符合底缘布置的要求。
故主梁的布置如图6.2所示图6.2 主梁及梁格布置图6.3.2.5 梁格的布置和形式梁格采用复式布置并等高连接，并使用实腹式竖向隔板兼作竖直次梁，使水平次梁穿过隔板上的预留孔而成为连续梁，其间距上疏下密，面板各区格需要的厚度大致相等，具体布置尺寸如图6.2所示。
6.3.3 面板设计根据《利水电工程钢闸门设计规范》（SL74-95），关于面板的计算，先估算面板厚度，在主梁截面选择之后再计算面板的局部弯曲与主梁整体弯曲的折算应力。
水工钢闸门结构设计(详细计算过程)
6 金属结构设计6.3 金属结构设计计算6.3.1 设计资料（1）闸门型式：露顶式平面钢闸门 （2）孔口尺寸（宽×高）：6m×3m （3）设计水头:3.16m （4）结构材料：Q235钢 （5）焊条：E43（6）止水橡皮：侧止水型号采用P45-A ，底止水型号采用I110-16 （7）行走支承：采用胶木滑道，压合胶木为MCS-2 （8）混凝土强度等级：C25（9）规范：《利水电工程钢闸门设计规范》（SL74-95）6.3.2 闸门结构的形式及布置 6.3.2.1 闸门尺寸的确定1.闸门高度:考虑风浪产生的水位超高，将闸门的高度确定为3m 。
2.闸门的荷载跨度为两侧止水的间距：L 0=6.0m3.闸门计算跨度：L=L 0+2d=6.0+2×0.15=6.3m6.3.2.2静水总压力闸门在关闭位置的静水总压力如图6.1所示，其计算公式为：229.8344.1/22gh P kN mρ⨯===图6.1 闸门静水总压力计算简图P6.3.2.3 主梁的形式主梁的形式应根据水头的大小和跨度大小而定，本设计中主梁采用实腹式组合梁。
6.3.2.4主梁的布置根据主梁的高跨比，决定采用双主梁。
两根主梁应布置在静水压力合力线上下等距离的位置上，并要求两主梁的距离值要尽量大些，且上主梁到闸门顶缘的距离c小于0.45H，且不宜大于3.6m，底主梁到底止水的距离应符合底缘布置的要求。
故主梁的布置如图6.2所示图6.2 主梁及梁格布置图6.3.2.5 梁格的布置和形式梁格采用复式布置并等高连接，并使用实腹式竖向隔板兼作竖直次梁，使水平次梁穿过隔板上的预留孔而成为连续梁，其间距上疏下密，面板各区格需要的厚度大致相等，具体布置尺寸如图6.2所示。
6.3.3 面板设计根据《利水电工程钢闸门设计规范》（SL74-95），关于面板的计算，先估算面板厚度，在主梁截面选择之后再计算面板的局部弯曲与主梁整体弯曲的折算应力。
钢闸门计算书
本涵闸孔口尺寸3×3m ，计1孔。
采用平面钢闸门，门高3.3m，Q235实腹式多主梁焊接结构，焊条E4303，悬臂式主滚轮支承。
主滚轮材料ZG310-570，主轴材料45号钢，轴衬材料ZQAl9-4铸铝青铜，侧向采用MC油尼龙侧滑块，止水采用P型及条形橡皮止水。
采用QL-100KN手电两用螺杆式启闭机启闭，计1台。
本工程闸门按远景行洪水位组合计算。
水位组合：位置项目上游下游孔径计算 2.67 2.54稳定（设计） 2.20 7.42（近期）稳定（校核） 2.20 9.37（远景）消能 2.67 1.67启闭门最大水位差按近期水位组合计算。
2、面板计算闸门所受总水压力P=733.4KN。
面板计算厚度δ=11.4mm,考虑面板腐蚀等因素，取δ=12mm。
3、主梁计算主梁计算线载q=118.5kN/m，L0=3.3m，L=3.1m，Mmax=160.8KN.m，Qmax=183.7KN。
断面-10×372，-16×160，面板作用有效宽度B取650mm。
Wmin=1302773mm3Smax=1009111mm3应力σmax=123.5N/mm2<[σ]=160N/mm2τmax=52.1N/mm2<[τ]=95N/mm2挠度 fmax=2.54mmfmax/L0=1/1299.2<[f/L]=1/7504、主滚轮设计计算最大轮压P=183.4kN（下滚轮），主轮半径R=265mm，轮缘宽度b=100mm，轴套为ZQAl9-4铸铝青铜。
主轮计算:ZG310-570屈服点σs =310N/mm2轨道Q235钢屈服点σs =235N/mm2，取Q235钢σs值。
σmax=0.418[1.1×P×E/(b×R)]0.5=523.5N/mm2<3.0σs =705N/mm2，满足要求。
轮轴计算：材料45号钢，轮轴直径取d=150mm。
钢闸门尺寸计算书
1.1 0.349 1.7 0.479
b/a 1.19 2.04 2.44 2.60 3.02 2.38 2.44 2.60 2.79 3.02 3.02 3.28
1.2 0.383 1.8 0.487
k 0.383 0.497 0.5 0.5 0.5 0.499 0.5 0.5 0.5 0.5 0.5 0.5
荷载计算： 1、闸门设计洪水下净水压力
2 水平水压力：P������ = ������������������ ������ = × 10 × 62 × 12 = 2160 (������������) 2 2 2 垂直水压力：V������ = ������������������ ������ 2 1 ������∅ 180 1 1
次横梁布置： 1、顶、底横梁：按构造需求选择。 2、小横梁分段嵌设于各纵梁之间，排列间距按水压力的分布布置。 则布置 5 根小横梁，上主梁以上等间距布置 2 根，两主梁之间等距布置 3 根（见图 4） 纵梁布置： 1、跨中纵梁：布置在启吊纵梁与边纵梁之间， 2、启吊纵梁：布置在主横梁与支臂连接处 3、边纵梁：布置在面板梁格两端。 为考虑门体刚度要求将启吊纵梁、启吊纵梁间的跨中纵梁的截面扩大，形成隔板。据此根据 《罐区水工建筑物丛书-闸门与启闭机》 （蔡正坤著）中共共选择纵梁 6 根（启吊纵梁间的跨 中纵梁 2 根、 启吊纵梁与边纵梁间的跨中纵梁 0 根、 启吊纵梁 2 根、 边纵梁 2 根） 。 （见图 4）
b/a k b/a k
δ计算表如下： 区格 1 2 3 4 5 6 7 8 9 10 11 12 a(mm) 1600 930 780 730 630 800 780 730 680 630 630 580
1.0 0.308 1.6 0.468
水工平面钢闸门结构计算书
一、 设计资料工程名称：马尾区白眉供水工程输水道进口闸门闸门用途：该闸门设于输水道，作为输水道进口的工作事故闸门，当压力钢管发生事故时，应将闸门迅速下降，关闭进水口，另外定期检修输水道时，同样关闭此门。
闸门型式：焊接平面钢闸门，其面板在上游，顶、侧止水亦在上游，另设加重块，满足起闭力。
孔口数量：3孔。
孔口尺寸：宽×高=8.00×6.00m 2。
设计水头H r ：5.40m 。
吊点中心距：4.0m 。
门叶结构：焊接钢结构。
结构材料：Q235。
焊条：E43。
止水橡皮：侧止水用P45-A 型，底止水用Ⅰ110-16型。
行走支承：采用胶木滑道，压合胶木为MCS -2。
起闭机型式：双吊点卷扬式。
起闭机容量：2×25吨。
混凝土强度等级：C20。
规范：《水利水电工程钢闸门设计规范》SL74-95。
二、 闸门结构的形式及布置2.1 闸门尺寸的确定（图1）闸门高度：考虑风浪所产生的水位超高为0.3m ，故闸门高度H =5.4+0.3=5.7m 。
闸门的荷载跨度为两侧止水的间距：L 1=8.0m 。
闸门的计算跨度：m ...d L L 482020820=⨯+=+=式中 L 0 —闸门孔口的净宽，m ；d —行走支承中心线到闸墩侧壁的距离，取0.2m 。
闸门的总水压力：NL H P k 24.114484.581.92121212r =⨯⨯⨯==γ图1 闸门主要尺寸图(单位：mm )2.2 主梁的形式主梁的形式应根据水头和跨度大小而定，本闸门属中等跨度，为了方便制造与维护，决定采用实腹式组合梁。
2.3 主梁的布置根据闸门的高跨比68.04.87.5==L H ，决定采用双主梁。
为使两个主梁在设计水位时所受的水压力相等，两个主梁的位置应对称于水压力合力P 的作用线m 800.134.53H y r ===，且两主梁间的距离b 值要尽量大些，并要求上主梁到闸门顶缘的距离H c 45.0≤，并不大于3.6m 。
钢闸门结构计算书
止水摩阻力 7.644
闸门自重 8.500 上托力 1.872 加重后启门力 91,nG'=1.1
632侧止水受压宽度单边侧止水受压侧止水平均压强0
**水库输水涵管闸门启闭力计算 水库水位14.0m，涵管内水位6.0m 闸门高度 侧止水间距 上游水深 下游水深 1.300 1.300 8.000 0.000 滑道摩阻力 滑道摩擦系数f2 0.150 18.632 止水摩擦系数f3 侧止水受压宽度 单边侧止水受压 侧止水平均压强 0.500 0.080 1.300 73.500 底止水至下游面 侧止水间距 平均下吸强度 下吸力 0.212 1.300 20.000 5.512 闸门顶梁以上水 侧止水间距 闸门顶受压宽度 闸门顶水柱重 6.750 1.300 0.310 27.203 上游水深 底止水到上游面 侧止水间距 上托力系数βt 1.000 8.000 0.018 1.300 无加重启门力 闭门力 计算需加重块重 实际加重块重 73.596 25.754 17.254 18.000 选启闭机型号：QPQ－125KN卷扬式启闭机 计算公式 总水压力P=0.5*γ*[(2Hs－h)*h－Hx2]*Bzs 滑道摩阻力Tzd=f2*P 止水摩阻力Tzs=f3*Pzs 下吸力Ps=ps*D2*Bzs 上托力Pt=γ*βt*Hs*D1*Bzs 闭门力Fw＝nT*(Tzd+Tzs)－nG*G+Pt 启门力FQ＝nT*(Tzd+Tzs)+Px+nG'*G+Gj+Ws 总水压力 124.215
平面闸门计算书04
目录1.基本资料 (1)2.设计参数 (2)3.结构布置 (2)4.结构计算 (3)4.1面板厚度 (3)4.2 次梁尺寸 (3)4.3 主梁尺寸 (3)4.4 竖直次梁 (4)4.5 边梁 (4)4.6 滑动式行走支承 (5)4.7 吊轴、吊耳板 (5)5.启闭力的计算 (6)6.拦污栅结构 (8)6.1.栅条 (8)6.2.主横梁 (8)6.3.边梁 (10)7.汇总表 (12)取水口金属结构计算稿1.基本资料梁平县蓼叶水利工程金属结构包括溢洪道控制闸门，取水口进水控制闸门及拦污栅，灌区闸门等部分。
本设计包含取水口进水控制闸门和溢洪道控制闸门及拦污栅三部分。
1.1 取水口5#~1#闸门闸门形式：潜孔平板钢闸门闸门数量：5扇孔口尺寸：1.0×1.5m（宽×高）挡水水头：24.55m（按5#闸门算）运行水头：24.55m结构材料：Q235A钢止水材料：P型橡胶止水、条形橡胶止水行走支撑：钢性滑道混凝土标号：门槽C251.2 取水口6#闸门闸门形式：潜孔平板钢闸门闸门数量：1扇孔口尺寸：1.0×1.5m（宽×高）挡水水头：29.4m运行水头：29.4m结构材料：Q235A钢止水材料：P型橡胶止水条形橡胶止水行走支撑：钢性滑道混凝土标号：门槽C251.3 取水口拦污栅孔口尺寸：2.0×2.0m(宽×高)布置方式：垂直置放设计水头：2～4m（栅前后水头差）支撑方式：框架支承结构材料：Q235AF钢混凝土标号：门槽C251.４溢洪道控制闸（见方韬韧算稿）2.设计参数材料强度[σ]=0.9×160=144MPa抗剪强度[τ]=0.9×95=85.5 MPa主梁设计挠度1/750次梁设计挠度1/2503.结构布置3.1闸门尺寸设计1至5号闸门为静水启闭，6号闸门为动水启闭，为方便施工，将6个闸门的门叶结构统一设计，按闸门6的承压水头计算。
闸门计算书
闸门计算书（修改）、基本资料1）孔口尺寸（宽×高）： 4.0×4.0m2）底槛高程（八五高程，下同）：-0.300m3）启闭机平台高程：10.200m4）设计外江水位（20 年一遇）： 6.845m5）设计最不利运行水头差： 2.800m6）启闭方式：单吊点螺杆启闭机7）行走支撑：滑动支撑8）主要构件采用材料及容许值①钢材Q235AA：门体梁系及其容许应力如下：抗拉、抗压、抗弯容许应力抗剪局部紧接承压B：零部件容许应力如下：抗拉、抗压、抗弯容许应力抗剪局部紧接承压孔壁抗拉②铸件:选用ZG45,其容许应力如下:抗拉、抗压、抗弯容许应力[σ]=160N/mm 2 [τ]=95N/mm 2 [ σcj]=120N/mm 2[σ]=100N/mm 2 [τ]=65N/mm 2 [ σcj]=80N/mm 2 [ σk]=120N/mm 2[ σ]=140N/mm 2抗剪[ τ]=105N/mm 2③锻件:选用45#钢,其容许应力如下:抗拉、抗压、抗弯容许应力[ σ]=145N/mm 2抗剪[τ]=95N/mm 2④电焊条:门槽轨道表面采用不锈钢焊条堆焊,焊条型号采用E0-19-10Nb-16，其余构件均采用E43 型焊条。
⑤砼：二期砼采用C30 细石砼。
⑥梁系容许挠度：主梁 1l 750次梁 1l 250⑦止水：顶、侧止水采用P45×120 型橡皮，底止水采用20×110 条形橡皮。
⑧制造条件：专业金属结构制造厂家制造，手工电弧焊。
⑨执行规范：《水利水电工程钢闸门设计规范》 ( SL74-95) 《水利水电工程钢闸门制造安装及验收规范》 (DL/T5018-94 )。
、布本闸门为潜孔式平面闸门，闸门面板设于迎水侧，梁格布置采用多主梁齐平连接，因闸门高宽比为1：1，且闸门跨度不大，故采用单吊点；为控制闸门反向、侧向移动，分别于闸门闸门反、侧向设置反滑块及限位块。
三、结构计算按闸门门体结构布置：（一）闸门支撑跨度l l0 2d 4.0 2 0.15 4.3m式中：l0 —闸门孔口宽度；d—闸门主行走支撑至闸墩侧面距离。
定轮钢闸门计算书
平面滚动钢闸门计算说明第1章闸门结构设计1.1 设计依据《水利水电工程钢闸门设计规范》（SL74-2019）《水利水电工程钢闸门制造、安装及验收规范》（GB/T14173-2008）孔口宽 2.0m，孔口高度 2.0m，采用潜孔式平面滚动闸门，水头33.15m。
1.2 一般说明本闸门门叶采用Q355C钢板制造，门槽埋件钢板采用Q355C制造，型材材质为Q235B，止水座板为不锈钢材料06Cr19Ni10。
所用钢板厚度为6~20mm。
主轮材料采用ZG310-570，轴的材料采用45钢。
闸门侧止水橡皮采用“水利水电工程钢闸门设计规范”附录7中的P型橡皮，底止水采用I型橡皮。
1.3 闸门上的载荷静水压力P 水=12γ(2H s−ℎ)ℎB=1489kN设计水头Hs=33.15m，水重度r=10kN/m3，止水宽度B=2.13m，止水高度h=2.18m 泥沙压力（按2.0m计算）P 泥=12γnℎn2tan2(45°−φ/2)B=52kN淤沙的浮容重γn=10.995kN/m3；淤沙的内摩擦角φ=8°；闸门前泥沙淤积宽度B=3.1m；闸门前泥沙淤积厚度ℎn=2m。
总压力：P=P水+P泥=1541kN1.4 闸门结构形式及布置1.4.1 闸门尺寸的确定闸门高度：h z=2.28m。
闸门止水宽度：B z=2.13m闸门的载荷跨度：L1=2430m。
闸门主梁间距：L2=0.8m。
1.4.2 主梁的形式主梁的形式应根据水头和跨度大小而定，本闸门属小跨度，为了便于制造和维护，决定采用型材粱。
1.4.3 主轮的布置图 1 主轮布置图1.4.4 梁格的布置和形式梁格采用复式布置和降低连接，水平次梁穿过横隔板上的预留孔并被横隔板所支撑。
水平次梁为连续梁，其间距应上疏下密，使面板个区格需要的厚度大致相等，梁格的布置具体尺寸详见图2。
图2粱的布置尺寸图2：面板设计面板厚度按下式计算：+C（水利水电工程钢闸门设计规范SL74）t=a√k y pα[σ]t ——面板初选的厚度（mm）；a、b——面板计算区格的短边和长边长度（mm）；α——弹塑性调整系数；p——面板计算区格中心的水压强度(MPa)；[σ]——材料的弯曲抗拉容许应力；k y——支承板长边中点弯曲应力系数，取Ky=0.308～0.5；C——锈蚀裕量（mm），取C=2.0。
水工钢结构钢闸门课程设计
水工刚结构潜孔式焊接平面钢闸门设计计算书一、设计资料及有关规定：闸门形式：潜孔式平面钢闸门 孔口净宽：10m 孔口净高：13m 上游水位：73m 下游水位：0.1m 闸底高程：0m启闭方式：电动固定式启闭机 启闭机械：液压式启闭机 材料： 钢材：Q235-A.F ；焊条：E43型；行走支承：采用滚轮支承；止水橡皮：侧止水和顶止水用P 型橡皮，底止水用条型橡皮。
制造条件： 金属结构制造厂制造，手工电弧焊，满足III 级焊缝质量检验标准 规范：《水利水电工程刚闸门设计规范 SL 1974-2005》 混凝土强度等级：C30二、闸门结构的形式及布置（一）闸门尺寸的确定（图1示）1 闸门孔口尺寸：孔口净跨：10m 孔口净高：13m 闸门高度: 13.2m 闸门宽度: 10.4m 荷载跨度: 13.2m10.0 10.41013.273计算跨度: 10.4m2 计算水头:73m（二）主梁的布置1.主梁的数目及形式主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。
因为闸门跨度L=10m,闸门高度h=13m,L<h。
所以闸门采用5根主梁。
本闸门属中等跨度，为了便于制造和维护，决定采用实腹式组合梁。
2.主梁的布置本闸门为高水头的深孔闸门，孔口尺寸较小，门顶与门底的水压强度差值相对较小。
所以，主梁的位置按等间距来布置。
设计时按最下面的那根受力最大的主梁来设计，各主梁采用相同的截面尺寸。
3.梁格的布置及形式梁格采用复式布置与等高连接，水平次梁穿过横隔板所支承。
水平梁为连续梁，间距应上疏下密，使面板个区格需要的厚度大致相等，布置图2示三、面板设计根据《钢闸门设计规范SDJ—78（试行）》关于面板的设计，先估算面板厚度，在主梁截面选择以后再验算面板的局部弯曲与主梁整体弯曲的折算应力。
1.估算面板厚度假定梁格布置尺寸如图2所示。
面板厚度按下式计算kpt=aa[]9.0当b/a ≤3时，a=1.65,则t=a14565.19.0⨯⨯kp=0.065kp a当b/a >3时，a=1.55,则t=a 16055.19.0⨯⨯kp=0.067kp a根据上表计算，选用面板厚度t=44mm 。
水闸设计步骤计算书(多表)范本
力矩(KNm)
设计情况
正向挡水
上游水重
下游水重
反向挡水
上游水重
下游水重
校核情况
正向挡水
上游水重
下游水重
(
1、浮托力的计算
表5-3:浮托力和弯矩计算表(以底板中点为矩心)
计算情况
算式
浮托力(KN)
力臂(m)
力矩(KNm)
设计情况
正向挡水
反向挡水
校核情况
正向挡水
2、渗透压力的计算
计算简图如图所示
止水以上
止水以下
下游
止水以上
止水以下
设计情况
反向挡水
上游
止水以上
止水以下
下游
止水以上
止水以下
校核情况
正向挡水
上游
止水以上
止水以下
下游
止水以上
止水以下
二、闸室结构荷载汇总
将各种荷载分完建、设计情况和校核情况分别进行汇总,如表所示
(
表5-6:设计情况正向挡水闸室结构荷载计算汇总表
荷载名称
垂直力(KN)
水平力(KN)
——作用在闸室上的全部竖向和水平向的荷载对于基础底面垂直水流方向的形心轴的力矩；
——闸室基底面的面积A=BL=；
——闸室基底面对于该底面垂直水流方向的形心轴的截面矩
现根据上式列表5-10计算基底压力如下:
表5-10基底压力计算表
计算参数
完建期
设计正向
设计反向
校核正向
(KN)
(kN•m)
(kPa)
(kPa)
(3)验算闸基及地基的稳定性,包括地基土的抗渗稳定性。
(4)根据稳定和经济合理的要求,对初拟的底下轮廓线进行修改。在修改底下轮廓线的形状和尺寸时,应结合总体布置和闸室的结构布置与设计进行综合考虑。
水工钢结构钢闸门课程设计
水工刚结构潜孔式焊接平面钢闸门设计计算书一、设计资料及有关规定:闸门形式：潜孔式平面钢闸门孔口净宽：10m孔口净高：13m上游水位：73m下游水位：0.1m闸底咼程：0m启闭方式：电动固定式启闭机启闭机械：液压式启闭机材料：钢材：Q235-A.F;焊条：E43型；行走支承：采用滚轮支承；止水橡皮：侧止水和顶止水用P型橡皮，底止水用条型橡皮。
制造条件：金属结构制造厂制造，手工电弧焊，满足III级焊缝质量检验标准规范：《水利水电工程刚闸门设计规范SL 1974-2005》混凝土强度等级：C30、闸门结构的形式及布置ffli：闻口援尺寸狙維m（一）闸门尺寸的确定（图1示）i闸门孔口尺寸：孔口净跨：10m孔口净高：13m闸门高度:13.2m闸门宽度：10.4m荷载跨度：13.2m计算跨度：10.4m2计算水头：73m （二）主梁的布置1. 主梁的数目及形式主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。
因为闸门跨度L=10m, 闸门高度h=13m,L<hb 所以闸门采用5根主梁。
本闸门属中等跨度，为了便于制造和维 护，决定采用实腹式组合梁。
2. 主梁的布置本闸门为高水头的深孔闸门，孔口尺寸较小，门顶与门底的水压强度差值相对较小。
所以，主梁的位置按等间距来布置。
设计时按最下面的那根受力最大的主梁来设计，各 主梁采用相同的截面尺寸。
3. 梁格的布置及形式梁格采用复式布置与等高连接，水平次梁穿过横隔板所支承。
水平梁为连续梁，间 距应上疏下密，使面板个区格需要的厚度大致相等，布置图2示三、面板设计根据《钢闸门设计规范SD — 78 （试行）》关于面板的设计，先估算面板厚度，在主梁截 面选择以后再验算面板的局部弯曲与主梁整体弯曲的折算应力。
1. 估算面板厚度假定梁格布置尺寸如图2所示。
面板厚度按下式计算t=^ kP -Y0.9aQ]c二C ■uscr■■sce 2皂f-SIR当 b/a < 3 时，a=1.65,则 t=a.0.9 1?5 145=0.065心当 b/a >3 时，a=1.55,则 t=a -------------kp=0.067 a kp0.9x1.55x160根据上表计算，选用面板厚度t=44mm 。
水工钢闸门结构设计(详细计算过程)
6 金属结构设计6。
3 金属结构设计计算6。
3.1 设计资料（1）闸门型式：露顶式平面钢闸门 (2）孔口尺寸（宽×高）：6m×3m （3)设计水头：3.16m （4)结构材料：Q235钢 （5）焊条：E43（6）止水橡皮：侧止水型号采用P45—A ，底止水型号采用I110-16 （7）行走支承：采用胶木滑道，压合胶木为MCS-2 （8）混凝土强度等级：C25 (9）规范：《利水电工程钢闸门设计规范》（SL74-95）6.3。
2 闸门结构的形式及布置 6。
3.2。
1 闸门尺寸的确定1。
闸门高度：考虑风浪产生的水位超高,将闸门的高度确定为3m 。
2。
闸门的荷载跨度为两侧止水的间距:L 0=6.0m 3.闸门计算跨度:L=L 0+2d=6。
0+2×0.15=6.3m6.3。
2。
2静水总压力闸门在关闭位置的静水总压力如图6.1所示,其计算公式为：229.8344.1/22gh P kN mρ⨯===图6.1 闸门静水总压力计算简图P6。
3.2.3 主梁的形式主梁的形式应根据水头的大小和跨度大小而定,本设计中主梁采用实腹式组合梁.6。
3。
2。
4主梁的布置根据主梁的高跨比,决定采用双主梁。
两根主梁应布置在静水压力合力线上下等距离的位置上，并要求两主梁的距离值要尽量大些，且上主梁到闸门顶缘的距离c小于0.45H，且不宜大于3。
6m,底主梁到底止水的距离应符合底缘布置的要求。
故主梁的布置如图6.2所示图6。
2 主梁及梁格布置图6.3.2.5 梁格的布置和形式梁格采用复式布置并等高连接，并使用实腹式竖向隔板兼作竖直次梁，使水平次梁穿过隔板上的预留孔而成为连续梁，其间距上疏下密，面板各区格需要的厚度大致相等，具体布置尺寸如图6.2所示。
6。
3.3 面板设计根据《利水电工程钢闸门设计规范》（SL74—95），关于面板的计算,先估算面板厚度，在主梁截面选择之后再计算面板的局部弯曲与主梁整体弯曲的折算应力。
