LC滤波电路原理及设计详解
lc滤波电路工作原理
LC滤波电路是一种常见的电子电路，用于消除信号中的噪音或者选择特定频率的信号。
它由一个电感（L）和一个电容（C）组成，具有较好的滤波效果。
在本文中，我将详细介绍LC滤波电路的工作原理。
LC滤波电路的工作原理基于电感和电容对不同频率信号的阻抗特性。
根据频率不同，电感和电容对信号的阻抗会呈现出不同的变化。
这种阻抗变化可以用来选择或者排除特定频率的信号。
首先，我们来看电感的特性。
电感是由线圈或者导线卷成的螺旋形结构，当电流通过时，会产生磁场。
根据法拉第电磁感应定律，电感与电流的变化率成正比。
换句话说，电感对频率较低的信号具有较低的阻抗，而对频率较高的信号则具有较高的阻抗。
接下来，我们来看电容的特性。
电容由两个导体板之间的绝缘材料隔开，当电压施加在电容上时，导体板上会积累电荷。
根据库仑定律，电容与电压的变化率成正比。
因此，电容对于频率较高的信号具有较低的阻抗，而对于频率较低的信号则具有较高的阻抗。
基于电感和电容的阻抗特性，我们可以构建LC滤波电路。
在一个简单的LC滤波电路中，电感和电容串联连接，形成一个带通滤波器。
当输入信号通过电感和电容时，会根据其频率选择性地通过或者被阻断。
当输入信号的频率较低时，电感的低阻抗会使得信号通过，并且电容的高阻抗不会对信号产生太大的影响。
因此，低频信号可以顺利通过LC滤波电路。
当输入信号的频率较高时，电感的高阻抗会阻止信号通过，并且电容的低阻抗会将信号短路到地。
因此，高频信号被LC滤波电路有效地滤除。
需要注意的是，LC滤波电路只能选择或者排除特定频率范围内的信号。
当频率超出这个范围时，LC滤波电路的效果会减弱。
为了提高滤波效果，可以将多个LC滤波电路串联或并联使用，形成更复杂的滤波器。
此外，LC滤波电路还可以用于消除信号中的噪音。
噪音通常是由于干扰源引入的高频信号。
通过选择适当的电感和电容数值，可以滤除噪音信号，使得输出信号更加清晰。
总结起来，LC滤波电路是一种基于电感和电容阻抗特性的滤波器。
lc滤波电路工作原理
LC滤波电路是一种常见的电子滤波器，它由电感（L）和电容（C）组成。
它可以用于信号处理、电源滤波等领域，在电路中起到去除杂波、筛选特定频率信号的作用。
本文将详细介绍LC滤波电路的工作原理。
一、LC滤波电路的基本结构LC滤波电路由电感和电容组成，电感和电容可以串联或并联连接。
在串联连接时，电感和电容依次相连，形成一个串联LC电路；在并联连接时，电感和电容同步相连，形成一个并联LC电路。
下面我们将分别介绍这两种连接方式的工作原理。
1. 串联LC滤波电路串联LC滤波电路如图1所示，信号源通过电感L1进入电路，然后经过电容C1再返回地线。
这样形成了一个串联的电感-电容网络。
图1 串联LC滤波电路当输入信号的频率发生变化时，电感和电容对信号的响应不同。
当频率较低时，电感对信号具有较小的阻抗，而电容对信号具有较大的阻抗。
这样，电感起到了阻止低频信号通过的作用，将其滤除。
当频率较高时，电感对信号具有较大的阻抗，而电容对信号具有较小的阻抗。
这样，电容起到了阻止高频信号通过的作用，将其滤除。
因此，串联LC滤波电路可以实现对特定频率范围内信号的筛选。
2. 并联LC滤波电路并联LC滤波电路如图2所示，信号源直接接入电路的一端，另一端通过电感L1和电容C1与地相连。
这样形成了一个并联的电感-电容网络。
图2 并联LC滤波电路当输入信号的频率发生变化时，电感和电容对信号的响应也会不同。
当频率较低时，电感对信号具有较大的阻抗，而电容对信号具有较小的阻抗。
这样，电感起到了阻止低频信号通过的作用，将其滤除。
当频率较高时，电感对信号具有较小的阻抗，而电容对信号具有较大的阻抗。
这样，电容起到了阻止高频信号通过的作用，将其滤除。
因此，并联LC滤波电路同样可以实现对特定频率范围内信号的筛选。
二、LC滤波电路的频率响应LC滤波电路的频率响应是指电路对不同频率信号的响应情况。
一文读懂LC滤波器简单设计方法及原理介绍
一文读懂LC滤波器简单设计方法及原理介绍LC滤波器概述LC滤波器也称为无源滤波器，是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。
LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要。
LC滤波器是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
LC滤波器的分类调谐滤波器调谐滤波器包括单调谐滤波器和双调谐滤波器，可以滤除某一次（单调谐）或两次（双调谐）谐波，该谐波的频率称为调谐滤波器的谐振频率。
高通滤波器高通滤波器也称为减幅滤波器，主要包括一阶高通滤波器、二阶高通滤波器、三阶高通滤波器和c型滤波器，用来大幅衰减低于某一频率的谐波，该频率称为高通滤波器的截止频率。
影像参数滤波器以影像参数理论为基础设计实现的滤波器。
这种滤波器是由若干个基本节（或半节）按联接处影像阻抗相等的原则级联组成的。
基本节按电路结构分有定k型和m导出型。
以LC低通滤波器为例，定k型低通基本节的阻带衰减随频率增加而单调增大；m导出型低通基本节则在阻带中某频率处有衰减峰，衰减峰的位置由m导出节中的m值控制。
各低通基本节级联后构成的低通滤波器，固有衰减等于各基本节的固有衰减之和，当滤波器两端终接的电源内阻抗和负载阻抗分别等于其两端的影像阻抗时，该滤波器的工作衰减和相移就分别等于其固有衰减和相移。
图1（a）所示的滤波器是由一个定k节和两个m 导出节级联组成，Zπ和Zπm为影像阻抗。
图1（b）为其衰减频率特性。
阻带内两个衰减峰/f∞1和f∞2的位置分别由两个m导出节的m值决定。
图一同理，高通、带通和带阻滤波器也可用相应的基本节组成。
滤波器的影像阻抗不可能与纯电阻性的电源内阻以及负载阻抗在整个频带都相等（在阻带内相差更大），固有衰减与工作衰减在通带内有较大的差异。
LC滤波电路原理及设计
LC滤波电路LC滤波器也称为无源滤波器，是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。
LC滤波器一般是由滤波电容器、电抗器与电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；无源滤波器，又称LC滤波器，是利用电感、电容与电阻的组合设计构成的滤波电路，可滤除某一次或屡次谐波，最普通易于采用的无源滤波器构造是将电感与电容串联，可对主要次谐波〔3、5、7〕构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
\LC滤波器的适用场合无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。
有源滤波器适用场合有源滤波器电路不适于高压大电流的负载，只适用于信号处理，滤波是信号处理中的一个重要概念。
滤波分经典滤波与现代滤波。
经典滤波的概念，是根据富立叶分析与变换提出的一个工程概念。
根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。
换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率范围内的信号成分正常通过，而阻止另一局部频率成分通过的电路，叫做经典滤波器或滤波电路电容滤波电路电感滤波电路作用原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。
为获得比拟理想的直流电压，需要利用具有储能作用的电抗性元件〔如电容、电感〕组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波与有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波与复式滤波(包括倒L型、LC滤波、LCπ型滤波与RCπ型滤波等)。
有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示，此值越大，那么滤波器的滤波效果越差。
LC滤波电路原理与设计详解
LC滤波电路LC滤波器也称为无源滤波器，是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。
LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
\LC滤波器的适用场合无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。
有源滤波器适用场合有源滤波器电路不适于高压大电流的负载，只适用于信号处理，滤波是信号处理中的一个重要概念。
滤波分经典滤波和现代滤波。
经典滤波的概念，是根据富立叶分析和变换提出的一个工程概念。
根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。
换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路电容滤波电路电感滤波电路作用原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。
为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波和有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。
有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。

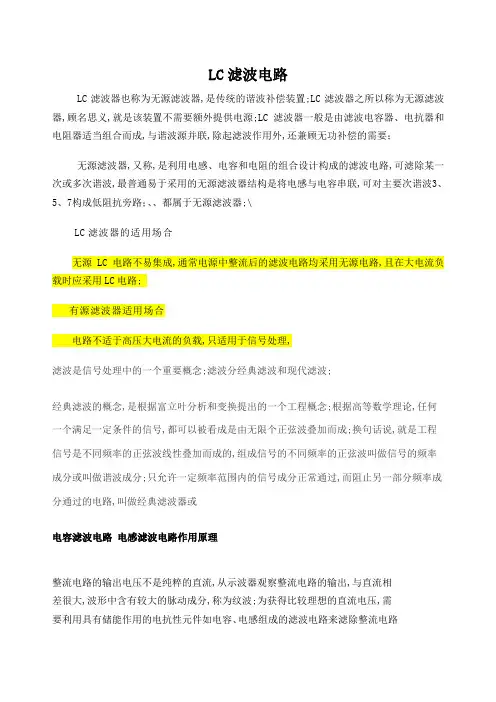

LC滤波电路原理及设计
LC滤波电路LC滤波器也称为无源滤波器,是传统的谐波补偿装置;LC滤波器之所以称为无源滤波器,顾名思义,就是该装置不需要额外提供电源;LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成,与谐波源并联,除起滤波作用外,还兼顾无功补偿的需要；无源滤波器,又称,是利用电感、电容和电阻的组合设计构成的滤波电路,可滤除某一次或多次谐波,最普通易于采用的无源滤波器结构是将电感与电容串联,可对主要次谐波3、5、7构成低阻抗旁路；、、都属于无源滤波器;\LC滤波器的适用场合无源LC电路不易集成,通常电源中整流后的滤波电路均采用无源电路,且在大电流负载时应采用LC电路;有源滤波器适用场合电路不适于高压大电流的负载,只适用于信号处理,滤波是信号处理中的一个重要概念;滤波分经典滤波和现代滤波;经典滤波的概念,是根据富立叶分析和变换提出的一个工程概念;根据高等数学理论,任何一个满足一定条件的信号,都可以被看成是由无限个正弦波叠加而成;换句话说,就是工程信号是不同频率的正弦波线性叠加而成的,组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分;只允许一定频率范围内的信号成分正常通过,而阻止另一部分频率成分通过的电路,叫做经典滤波器或电容滤波电路电感滤波电路作用原理整流电路的输出电压不是纯粹的直流,从示波器观察整流电路的输出,与直流相差很大,波形中含有较大的脉动成分,称为纹波;为获得比较理想的直流电压,需要利用具有储能作用的电抗性元件如电容、电感组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压;常用的滤波电路有无源滤波和有源滤波两大类;无源滤波的主要形式有电容滤波、电感滤波和复式滤波包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等;有源滤波的主要形式是有源RC滤波,也被称作电子滤波器;直流电中的脉动成分的大小用脉动系数来表示,此值越大,则滤波器的滤波效果越差;脉动系数S=输出电压交流分量的基波最大值／输出电压的直流分量半波整流输出电压的脉动系数为S=1．57,全波整流和桥式整流的输出电压的脉动系数S≈O．67;对于全波和桥式整流电路采用C型滤波电路后,其脉动系数S=1／4RLC／T-1;T为整流输出的直流脉动电压的周期;电阻滤波电路RC-π型滤波电路,实质上是在电容滤波的基础上再加一级RC滤波电路组成的;如图1BRC滤波电路;若用S表示C1两端电压的脉动系数,则输出电压两端的脉动系数S=1/ωC2RS;由分析可知,电阻R的作用是将残余的纹波电压降落在电阻两端,最后由C2再旁路掉;在ω值一定的情况下,R愈大,C2愈大,则脉动系数愈小,也就是滤波效果就越好;而R值增大时,电阻上的直流压降会增大,这样就增大了直流电源的内部损耗；若增大C2的电容量,又会增大电容器的体积和重量,实现起来也不现实;这种电路一般用于负载电流比较小的场合.图1A电容滤波图1B C-R-C或RC-π型电阻滤波脉动系数S=1/ωC2R'S'电感滤波电路根据电抗性元件对交、直流阻抗的不同,由电容C及电感L所组成的滤波电路的基本形式如图1所示;因为电容器C对直流开路,对交流阻抗小,所以C并联在负载两端;电感器L对直流阻抗小,对交流阻抗大,因此L应与负载串联;C L-C电感滤波Dπ型滤波或叫C-L-C滤波图1 无源滤波电路的基本形式c:\iknow\docshare\data\cur_work\ t并联的电容器C在输入电压升高时,给电容器充电,可把部分能量存储在电容器中;而当输入电压降低时,电容两端电压以指数规律放电,就可以把存储的能量释放出来;经过滤波电路向负载放电,负载上得到的输出电压就比较平滑,起到了平波作用;若采用电感滤波,当输入电压增高时,与负载串联的电感L中的电流增加,因此电感L将存储部分磁场能量,当电流减小时,又将能量释放出来,使负载电流变得平滑,因此,电感L也有平波作用;利用储能元件电感器L的电流不能突变的特点,在整流电路的负载回路中串联一个电感,使输出电流波形较为平滑;因为电感对直流的阻抗小,交流的阻抗大,因此能够得到较好的滤波效果而直流损失小;电感滤波缺点是体积大,成本高.桥式整流电感滤波电路如图2所示;电感滤波的波形图如图2所示;根据电感的特点,当输出电流发生变化时,L中将感应出一个反电势,使整流管的导电角增大,其方向将阻止电流发生变化;图2电感滤波电路在桥式整流电路中,当u2正半周时,D1、D3导电,电感中的电流将滞后u2不到90°;当u2超过90°后开始下降,电感上的反电势有助于D1、D3继续导电;当u2处于负半周时,D2、D4导电,变压器副边电压全部加到D1、D3两端,致使D1、D3反偏而截止,此时,电感中的电流将经由D2、D4提供;由于桥式电路的对称性和电感中电流的连续性,四个二极管D1、D3；D2、D4的导电角θ都是180°,这一点与电容滤波电路不同;图3电感滤波电路波形图已知桥式整流电路二极管的导通角是180°,整流输出电压是半个半个正弦波,其平均值约为 ;电感滤波电路,二极管的导通角也是180°,当忽略电感器L的电阻时,负载上输出的电压平均值也是 ;如果考虑滤波电感的直流电阻R,则电感滤波电路输出的电压平均值为要注意电感滤波电路的电流必须要足够大,即RL不能太大,应满足wL>>RL,此时IOAV可用下式计算由于电感的直流电阻小,交流阻抗很大,因此直流分量经过电感后的损失很小,但是对于交流分量,在wL和 RL上分压后,很大一部分交流分量降落在电感上,因而降低了输出电压中的脉动成分;电感L愈大,RL愈小,则滤波效果愈好,所以电感滤波适用于负载电流比较大且变化比较大的场合;采用电感滤波以后,延长了整流管的导电角,从而避免了过大的冲击电流;电容滤波原理详解1．空载时的情况当电路采用电容滤波,输出端空载,如图4a所示,设初始时电容电压uC为零;接入电源后,当u2在正半周时,通过D1、D3向电容器C充电；当在u2的负半周时,通过D2、D4向电容器C充电,充电时间常数为a电路图 b波形图图4 空载时桥式整流电容滤波电路式中包括变压器副边绕组的直流电阻和二极管的正向导通电阻;由于一般很小,电容器很快就充到交流电压u2的最大值 ,如波形图2b 的时刻;此后,u2开始下降,由于电路输出端没接负载,电容器没有放电回路,所以电容电压值uC不变,此时,uC＞u2,二极管两端承受反向电压,处于截止状态,电路的输出电压,电路输出维持一个恒定值;实际上电路总要带一定的负载,有负载的情况如下;2．带载时的情况图5给出了电容滤波电路在带电阻负载后的工作情况;接通交流电源后,二极管导通,整流电源同时向电容充电和向负载提供电流,输出电压的波形是正弦形;在时刻,即达到u2 90°峰值时,u2开始以正弦规律下降,此时二极管是否关断,取决于二极管承受的是正向电压还是反向电压;先设达到90°后,二极管关断,那么只有滤波电容以指数规律向负载放电,从而维持一定的负载电流;但是90°后指数规律下降的速率快,而正弦波下降的速率小,所以超过90°以后有一段时间二极管仍然承受正向电压,二极管导通;随着u2的下降,正弦波的下降速率越来越快,uC 的下降速率越来越慢;所以在超过90°后的某一点,例如图5b中的t2时刻,二极管开始承受反向电压,二极管关断;此后只有电容器C向负载以指数规律放电的形式提供电流,直至下一个半周的正弦波来到,u2再次超过uC,如图5b中的t3时刻,二极管重又导电;以上过程电容器的放电时间常数为电容滤波一般负载电流较小,可以满足td较大的条件,所以输出电压波形的放电段比较平缓,纹波较小,输出脉动系数S小,输出平均电压UOAV大,具有较好的滤波特性;（a）电路图b波形图图5带载时桥式整流滤波电路以上滤波电路都有一个共性,那就是需要很大的电容容量才能满足要求,这样一来大容量电容在加电瞬间有很大的短路电流,这个电流对整流二极管,变压器冲击很大,所以现在一般的做法是在整流前加一的功率型NTC热敏电阻来维持平衡,因NTC热敏电阻在常温下电阻很大,加电后随着温度升高,电阻阻值迅速减小,这个电路叫软起动电路;这种电路缺点是：断电后,在热时间常数内, NTC热敏电阻没有恢复到零功率电阻值,所以不宜频繁的开启;为什么整流后加上滤波电容在不带负载时电压为何升高这是因为加上滤波测得的电压是含有脉动成分的峰值电压,加上负载后就是平均值,计算：峰值电压=×理论输出电压有源滤波-电子电路滤波电阻滤波本身有很多矛盾,电感滤波成本又高,故一般线路常采用有源滤波电路,电路如图6;它是由C1、R、C2组成的π型RC滤波电路与有源器件晶体管T组成的射极输出器连接而成的电路;由图6可知,流过R的电流IR=IE／1+β=IRL／1+β;流过电阻R的电流仅为负载电流的1/1+β．所以可以采用较大的R,与C2配合以获得较好的滤波效果,以使C2两端的电压的脉动成分减小,输出电压和C2两端的电压基本相等,因此输出电压的脉动成分也得到了削减;从RL负载电阻两端看,基极回路的滤波元件R、C2折合到射极回路,相当于R减小了1+β倍,而C2增大了1+β倍;这样所需的电容C2只是一般RCπ型滤波器所需电容的1／β,比如晶体管的直流放大系数β=50,如果用一般RCπ型滤波器所需电容容量为1000μF,如采用电子滤波器,那么电容只需要20μF就满足要求了;采用此电路可以选择较大的电阻和较小的电容而达到同样的滤波效果,因此被广泛地用于一些小型电子设备的电源之中;图6。
一文读懂LC滤波器简单设计方法及原理介绍
一文读懂LC滤波器简单设计方法及原理介绍LC滤波器是一种基于电感和电容元件构成的滤波电路，用于滤除特定频率的信号成分。
LC滤波器有多种类型，包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
本文将介绍LC滤波器的简单设计方法及其原理。
LC滤波器的基本原理是基于电感和电容元件的阻抗特性。
电感元件（L）对低频信号有较大的阻抗，而对高频信号有较小的阻抗；电容元件（C）则对高频信号有较大的阻抗，而对低频信号有较小的阻抗。
当电感和电容元件组成一个电路时，通过调整电感和电容的数值，就可以使特定频率的信号通过，而阻止其他频率的信号通过，从而实现滤波的功能。
LC滤波器的简单设计方法包括确定滤波器的类型、计算元件数值和选择元件的额定值。
首先，确定滤波器的类型。
根据所需滤波的频率范围和特性，选择合适的滤波器类型。
例如，如果需要滤除高频信号而保留低频信号，则选择低通滤波器；如果需要滤除低频信号而保留高频信号，则选择高通滤波器。
其次，根据滤波器类型计算元件的数值。
对于低通滤波器，可以使用以下公式计算电感和电容的数值：L=1/(2πfC)其中，L为电感的数值，C为电容的数值，f为所需滤波的截止频率。
根据该公式，可以根据截止频率计算出合适的电感和电容数值。
对于高通滤波器C=1/(2πfL)其中，C为电容的数值，L为电感的数值，f为所需滤波的截止频率。
根据该公式，可以根据截止频率计算出合适的电感和电容数值。
最后，选择合适的电感和电容的额定值。
根据计算得到的电感和电容的数值，选择最接近该数值的标准元件额定值。
在选择电感和电容时，需要考虑其阻抗特性、容量和耐压等参数，以确保滤波器的工作性能。
总结一下，LC滤波器是一种基于电感和电容元件构成的滤波电路，通过调整电感和电容的数值，可以使特定频率的信号通过，而阻止其他频率的信号通过。
通过确定滤波器的类型、计算元件数值和选择元件的额定值，可以设计出满足特定滤波需求的LC滤波器。
LC滤波电路原理及设计详解
LC滤波电路原理及设计详解LC滤波器也称为无源滤波器，是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。
LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
LC滤波器的适用场合无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。
有源滤波器适用场合有源滤波器电路不适于高压大电流的负载，只适用于信号处理，滤波是信号处理中的一个重要概念。
滤波分经典滤波和现代滤波。
经典滤波的概念，是根据富立叶分析和变换提出的一个工程概念。
根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。
换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路。
电容滤波电路/电感滤波电路作用原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。
为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波和有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。
有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。
LC滤波电路原理及设计详解
LC滤波电路原理及设计详解LC滤波器是一种常用的电子滤波器。
它利用电感和电容的特性来实现对特定频率信号的滤波。
在电路设计中，LC滤波器主要用于去除频率噪声、谐波和交流噪声。
LC滤波器的设计原理是基于电感和电容的频率特性。
当电流通过电感时，它会产生一个与电流方向相反的电势，从而阻碍电流的流动。
而电容则能够储存电荷，当电容电压变化时，会产生一个与电压变化方向相反的电流。
通过这些特性，可以利用电感和电容的组合来实现对特定频率信号的滤波。
LC滤波器的主要结构是一个电感和一个电容串联或并联连接。
当输入信号通过电感和电容时，会根据频率的不同而产生不同的响应。
对于低频信号，电感将起到主导作用，阻碍信号的流动；而对于高频信号，电容将起到主导作用，阻碍信号的流动。
这样，可以通过调整电感和电容的数值来实现对不同频率信号的滤波。
LC滤波器的设计主要涉及两个方面：频率选择和阻抗匹配。
在频率选择上，需要根据需要滤除的信号频率来确定电感和电容的数值。
通常，要滤除的频率越高，所需电容的数值越大，所需电感的数值越小。
在阻抗匹配方面，需要保证LC滤波器的输入和输出阻抗与其他电路元件的阻抗相匹配，以确保信号能够顺利传输。
LC滤波器的性能指标主要包括截止频率、通带衰减和相位延迟。
截止频率指的是滤波器开始对信号进行滤波的频率，通常以-3dB为标准来定义。
通带衰减指的是滤波器对于通带内信号的衰减程度，通常以dB为单位来表示。
相位延迟指的是信号在滤波器中通过的时间延迟。
在LC滤波器的设计中，需要根据具体应用需求选择合适的电感和电容数值，并进行实际的电路布局设计。
此外，还需要考虑电感的饱和电流和电容的额定电压等参数，以确保电路的安全可靠运行。
综上所述，LC滤波器是一种常用的电子滤波器，它利用电感和电容的频率特性来实现对特定频率信号的滤波。
通过调整电感和电容的数值，可以实现对不同频率信号的滤波。
在LC滤波器的设计中，需要考虑频率选择和阻抗匹配等因素，并选择合适的电感和电容数值进行实际的电路设计。
LC滤波电路原理及设计
LC滤波电路LC滤波器也称为无源滤波器，是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。
LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
\LC滤波器的适用场合无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。
有源滤波器适用场合有源滤波器电路不适于高压大电流的负载，只适用于信号处理，滤波是信号处理中的一个重要概念。
滤波分经典滤波和现代滤波。
经典滤波的概念，是根据富立叶分析和变换提出的一个工程概念。
根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。
换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率围的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路电容滤波电路电感滤波电路作用原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。
为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波和有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。
有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。
LC滤波电路原理及设计
LC滤波电路LC滤波器也称为无源滤波器，是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。
LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
\LC滤波器的适用场合无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。
有源滤波器适用场合有源滤波器电路不适于高压大电流的负载，只适用于信号处理，滤波是信号处理中的一个重要概念。
滤波分经典滤波和现代滤波。
经典滤波的概念，是根据富立叶分析和变换提出的一个工程概念。
根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。
换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路电容滤波电路电感滤波电路作用原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。
为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波和有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。
有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。
LC滤波电路原理及设计详解
LC滤波电路LC滤波器也称为无源滤波器,就是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器,顾名思义,就就是该装置不需要额外提供电源。
LC滤波器一般就是由滤波电容器、电抗器与电阻器适当组合而成,与谐波源并联,除起滤波作用外,还兼顾无功补偿的需要;无源滤波器,又称LC滤波器,就是利用电感、电容与电阻的组合设计构成的滤波电路,可滤除某一次或多次谐波,最普通易于采用的无源滤波器结构就是将电感与电容串联,可对主要次谐波(3、5、7)构成低阻抗旁路;单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
LC滤波器的适用场合无源LC电路不易集成,通常电源中整流后的滤波电路均采用无源电路,且在大电流负载时应采用LC电路。
有源滤波器适用场合有源滤波器电路不适于高压大电流的负载,只适用于信号处理,滤波就是信号处理中的一个重要概念。
滤波分经典滤波与现代滤波。
经典滤波的概念,就是根据富立叶分析与变换提出的一个工程概念。
根据高等数学理论,任何一个满足一定条件的信号,都可以被瞧成就是由无限个正弦波叠加而成。
换句话说,就就是工程信号就是不同频率的正弦波线性叠加而成的,组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率范围内的信号成分正常通过,而阻止另一部分频率成分通过的电路,叫做经典滤波器或滤波电路电容滤波电路电感滤波电路作用原理整流电路的输出电压不就是纯粹的直流,从示波器观察整流电路的输出,与直流相差很大,波形中含有较大的脉动成分,称为纹波。
为获得比较理想的直流电压,需要利用具有储能作用的电抗性元件(如电容、电感)组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波与有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波与复式滤波(包括倒L型、LC滤波、LCπ型滤波与RCπ型滤波等)。
有源滤波的主要形式就是有源RC滤波,也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示,此值越大,则滤波器的滤波效果越差。
LC滤波电路原理及设计
LC滤波电路LＣ滤波器也称为无源滤波器，是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器，顾名思义,就是该装置不需要额外提供电源.LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成,与谐波源并联,除起滤波作用外,还兼顾无功补偿的需要;无源滤波器，又称LＣ滤波器,是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、５、7)构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
＼ＬＣ滤波器的适用场合无源ＬC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LＣ电路.有源滤波器适用场合有源滤波器电路不适于高压大电流的负载,只适用于信号处理,滤波是信号处理中的一个重要概念。
滤波分经典滤波和现代滤波。
经典滤波的概念,是根据富立叶分析和变换提出的一个工程概念。
根据高等数学理论,任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。
换句话说,就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分.只允许一定频率范围内的信号成分正常通过,而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路电容滤波电路电感滤波电路作用原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出,与直流相差很大,波形中含有较大的脉动成分,称为纹波。
为获得比较理想的直流电压,需要利用具有储能作用的电抗性元件(如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波和有源滤波两大类.无源滤波的主要形式有电容滤波、电感滤波和复式滤波（包括倒L型、ＬＣ滤波、LCπ型滤波和ＲCπ型滤波等）.有源滤波的主要形式是有源ＲC滤波，也被称作电子滤波器.直流电中的脉动成分的大小用脉动系数来表示,此值越大，则滤波器的滤波效果越差.脉动系数(S）＝输出电压交流分量的基波最大值/输出电压的直流分量半波整流输出电压的脉动系数为S＝1.５７,全波整流和桥式整流的输出电压的脉动系数S≈Ｏ．6７．对于全波和桥式整流电路采用C型滤波电路后,其脉动系数S=1／(４（RLＣ/T－1).（Ｔ为整流输出的直流脉动电压的周期.)电阻滤波电路ＲC—π型滤波电路,实质上是在电容滤波的基础上再加一级RＣ滤波电路组成的。
